linux网络开发 rtl8363

记录学习总结，能力有限，仅供参考

• rtl8363实现switch
  • 一. 背景知识
    • A. RTL8363交换芯片的基本信息和功能
    • B. 相关网络背景知识
  • 二. U-boot下调试rtl8363
    • A. U-boot下调试
    • B. U-boot下问题排查
  • 三. kernel下调试rtl8363
    • A. dsa框架知识背景
    • B. rtl8363 switch驱动要实现的功能
    • c. dsa设备树配置
  • 四. dsa的实现流程
    • A. DSA加载rtl8363 switch驱动
    • B. DSA数据流
  • 五. dsa的使用
    • A. 应用层控制实例
    • B. 内核实现

rtl8363实现switch

一. 背景知识

A. RTL8363交换芯片的基本信息和功能

1. RTL8363支持：

每个端口都支持全双工
支持IEEE 802.1Q
VLAN支持4096个VLAN和32个额外VLAN
单芯片2+1端口10/100/1000M无阻塞交换机架构嵌入式2端口10/100/1000Base-T
PHY每个端口支持全双工10/100/1000M连接（仅在10/100M模式下支持半双工）

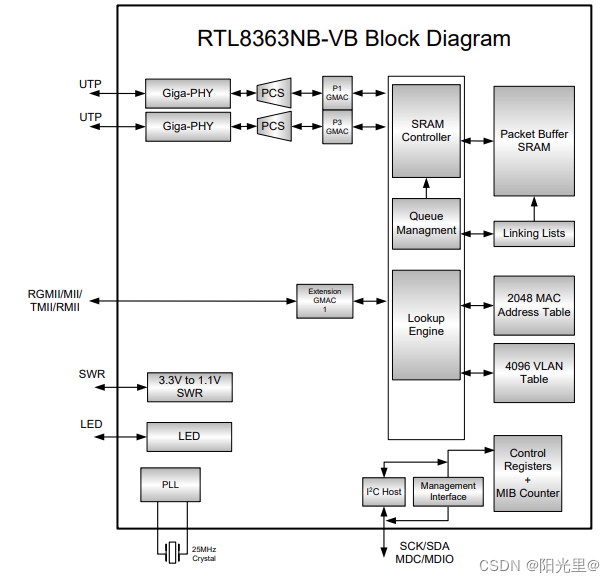

2. RTL8363结构图：

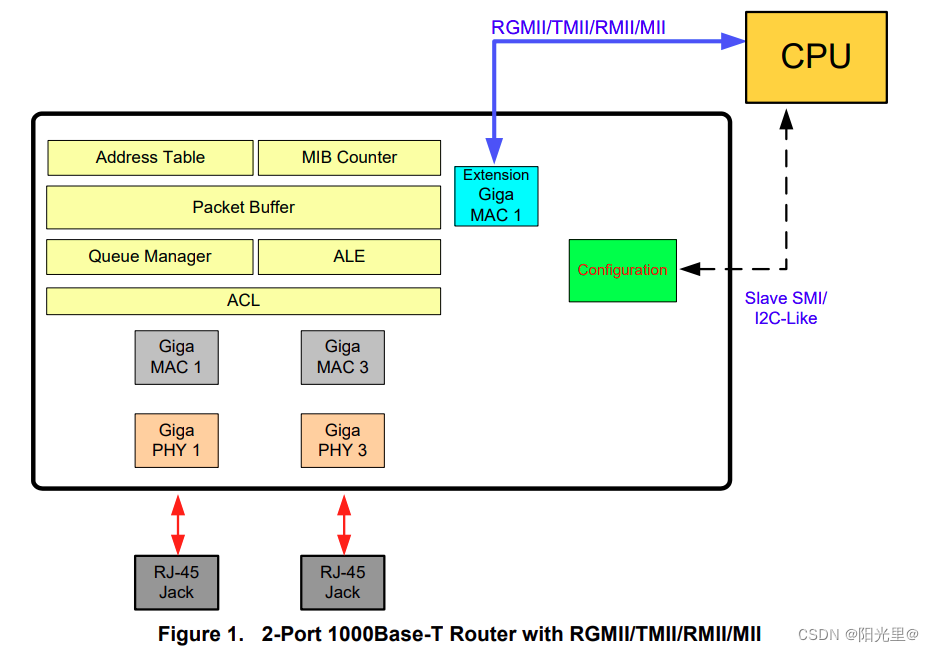

3. RTL8363框架图：

B. 相关网络背景知识

1. RTL8363使用的数据接口为rmii （限速100m）
RMII（Reduced Media Independent Interface）是一种常用的以太网物理层接口，用于将以太网 MAC（Media Access Control）层和 PHY（Physical Layer）层连接起来。它通常用于嵌入式系统中，使得系统可以通过以太网进行数据传输。

• 接口描述：
  RMII接口使用4个信号线进行双向通信，分别是：TXD0、TXD1、RXD0、RXD1。
  此外，还有一些辅助信号线，如：REFCLK（时钟信号）、CRS_DV（冲突检测/数据有效）、MDC（管理数据时钟）和 MDIO（管理数据输入/输出）。
  (rtl8363不同模式接口下TXD0可能为RXD0,注意查看datasheet)

2. SMI管理接口
包括MDC和MDIO两条引脚线。MDIO是一个PHY的管理接口，用来读/写PHY的寄存器，以控制PHY的行为或获取PHY的状态，MDC为MDIO提供时钟。

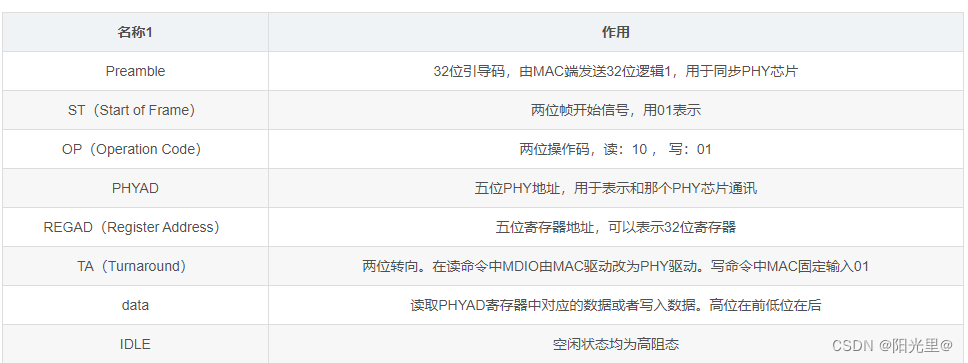

• mdio读写协议：

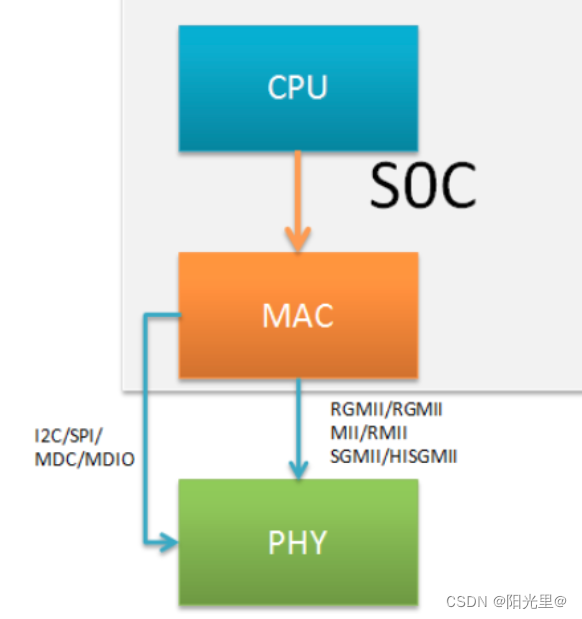

3. phy和mac
mac媒体访问控制子层协议,处于链路层向下部分
phy即物理层设备，向上对接mac

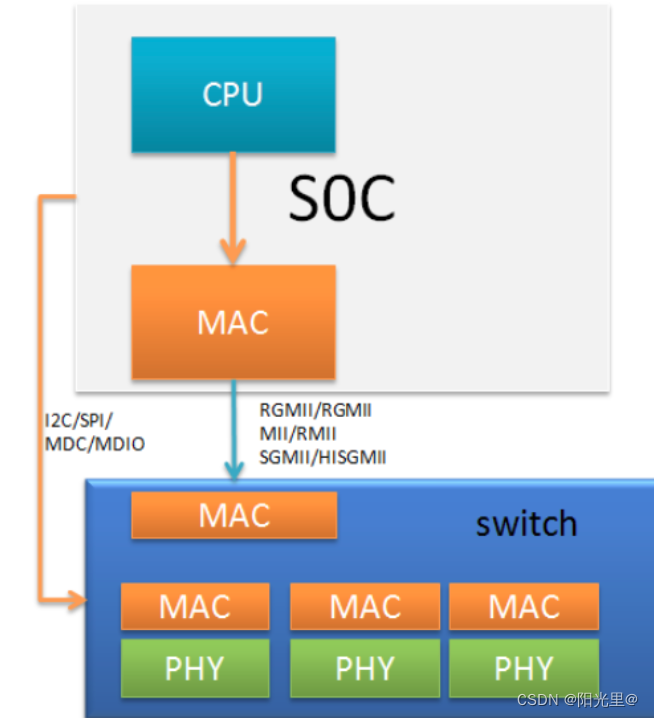

4. cpu与RTL8363连接模式为：固定模式(mac_to_mac)

• 固定模式(mac_to_mac)
  mac_to_mac简而言之，需要手动固定一个虚拟phy设备连接。


• phy模式(mac_to_phy)


5. RTL8363寄存器

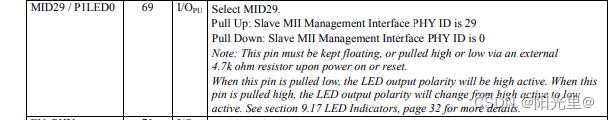

现在datasheet都没有相关寄存器说明，都被提供的api接口封装了。phy id根据mdi高低电位选择。

---

二. U-boot下调试rtl8363

主控芯片arm：sigmastar ssd222d
Linux内核版本：Linux ubuntu 4.4.0-142-generic
网络文件：mdrv_emac.c
连接模式：rmii,mac_to_mac

A. U-boot下调试

1.boot下支持

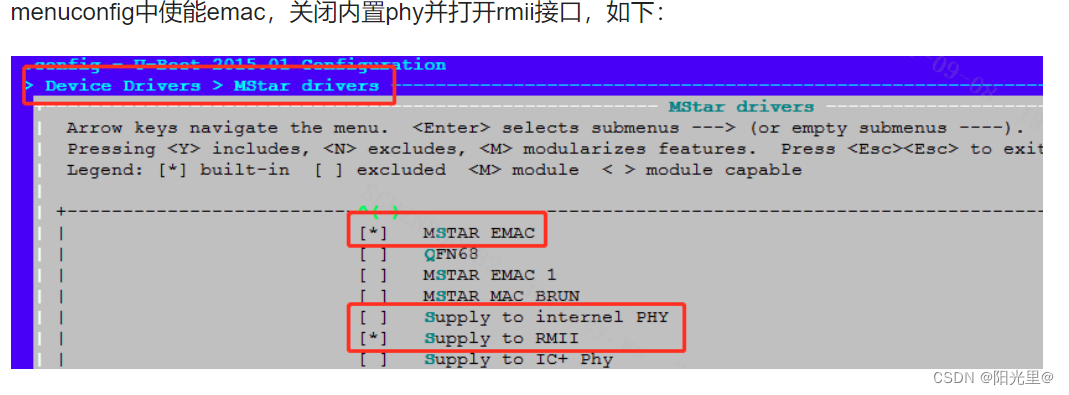

• 打开RMII支持

• 添加编译rtl8363api库

2. boot下初始化phy设备

• 实现大体流程：
  board_eth_init()-> MDrv_EMAC_initialize() ->MDrv_EMAC_PhyAddrScan() -> 获取phy_id,初始化phy

3. 虚拟phy设备

• 由于是mac_to_mac模式，跳过phy相关的操作
  解决思路：虚拟phy设备
  MDrv_EMAC_PhyAddrScan去扫描32个phy_id，在扫描完后将phy_id直接赋值为rtl8363的phy_id ，然后直接return phy_id，初始化rtl8363。后续phy读写所用phy地址都用此phy_id。

//phy扫描
void MDrv_EMAC_PhyAddrScan(void)
{
    u32 word_ETH_MAN  = 0x00000000;

    MHal_EMAC_Write_JULIAN_0100(JULIAN_100_VAL);
    ThisUVE.flagISR_INT_DONE = 0x00;
    MHal_EMAC_read_phy(phy_id, PHY_REG_STATUS, &word_ETH_MAN);
    if((0xffff != word_ETH_MAN)&&(0x0000 != word_ETH_MAN))
    {
        //printf("phy [%d]=%x\n",phy_id, word_ETH_MAN);
        return;
    }

    for (phy_id = 0; phy_id < 32; phy_id++)
    {
        MHal_EMAC_read_phy(phy_id, PHY_REG_STATUS, &word_ETH_MAN);
        if((0xffff != word_ETH_MAN)&&(0x0000 != word_ETH_MAN))
        {
            printf("find phy [%d]=%x\n",phy_id, word_ETH_MAN);
            return;
        }
    }
    printf("Can't get correct PHY Addr and reset to 0\n");
    phy_id = 29;
}
，，，，，，
 //初始化 phy
#ifdef CONFIG_ETHERNET_RTL8363
    rtl8363_config_init();
#endif
，，，，，，

//phy读写   MDC_MDIO_PHY_ID =29；
 MDC_MDIO_WRITE(MDC_MDIO_PREAMBLE_LEN, MDC_MDIO_PHY_ID, MDC_MDIO_CTRL0_REG, MDC_MDIO_ADDR_OP);
 MDC_MDIO_READ(MDC_MDIO_PREAMBLE_LEN, MDC_MDIO_PHY_ID, MDC_MDIO_DATA_READ_REG, rData);

4. rtl8363提供的mdio读写api，需要将替换成平台mdio读写接口(smi.c)

/* MDC/MDIO, redefine/implement the following Macro */
 #define MDC_MDIO_WRITE(preamableLength, phyID, regID, data)   MHal_EMAC_write_phy( MDC_MDIO_PHY_ID, regID, data)

 #define MDC_MDIO_READ(preamableLength, phyID, regID, pData)   MHal_EMAC_read_phy( MDC_MDIO_PHY_ID, regID, pData)

B. U-boot下问题排查

1. 接口验证
如果上述正常，但是在boot下还是网络不通，先验证rmii和MII管理接口是否正常

• rmii接口验证：
  mdrv_emac下有打印rmii数据包的接口函数MDrv_EMAC_DumpMem，将MDrv_EMAC_tx接口更换MDrv_EMAC_DumpMem。
  PC使用wireshark软件抓包，如果uboot下发的包与PC端抓的包一致，则通讯正常。

//if (ThisBCE.loopback == PHY_LOOPBACK)
//       {
           printf("Rx Data");
            MDrv_EMAC_DumpMem((u32)packet, 0x40);
//        }
//        else if (ThisBCE.loopback == MAC_LOOPBACK)
//        {
//           MDrv_EMAC_tx(nic, (void *)packet, pktlen);
//        }
//        else
            NetReceive((uchar *)packet, pktlen);

• SMI管理接口
  用示波器查看MDC频率，rmii接口所需时钟频率为50Mhz.
  通过MHal_EMAC_read_phy/MHal_EMAC_write_phy 调用mdio读写数据，用示波器查看波形是否正常. 波形和mdio读写协议进行对比。
  不建议用系统指令去读写寄存器的值，因为没有rtl8363寄存器手册，你也不知道读出多少才是正确的。
  避坑：这里只需验证波形是否和你要写的数据匹配，并不要需要关心是否能真正控制rtl8363,真正读写对应的寄存器是rtl8363提供的api实现。

如果上述接口有问题就需要去排除硬件问题，没有就需要验证代码问题。

• 在初始化rtl8363必要的硬复位是很有必要的，通过拉低再拉高NRESET脚引脚来硬件复位rtl8363.
• 根据实际情况配置rtk_macability参数，rmii最高支持100m。
• 根据datasheeet通过的phy_id修改api提供的读写接口。
  将宏==MDC_MDIO_PHY_ID == datasheeet的phy_id=。

2. rtl8363初始化流程
硬件复位 -> rtk_switch_init(); -> 配置rtk_macability参数 ->end
3. uboot调试总结
建议接触先从uboot下理解phy怎么挂载在网卡上，实现网络互通。再在kernel下实现对rtl8363的开发。
由于是mac_to_mac，不用纠结MDrv_EMAC_PhyAddrScan扫描不到phy，只需理解phy是在mac的向下层，mactomac不经过phy，所以手动虚拟一个phy设备即可。

---

三. kernel下调试rtl8363

在uboot已经成功实现网络互通上，如果是傻瓜型，那在kernel只需配置引脚复用，在kernel下打开对rmii支持，设备树增加phy设备。即可在网络上互通。

由于需要实现软控制，选择dsa框架来实现。

A. dsa框架知识背景

1. dsa介绍
本质上是在链路层和网络层之间抽象出来的一层逻辑交换机。
2. dsa框架组成

DSA Switch：实现DSA框架的交换机设备。
DSA Master：DSA框架的主控节点，负责管理DSA Switch及其之间的通信,一般是网卡驱动。
DSA Slave：连接到DSA Switch的物理端口，负责转发数据包。
DSA Tag：标记数据包的源和目的信息，指示数据包应该从哪个端口发送和转发>到哪个端口。

3. phy驱动与switch驱动

• mac_to_phy模式选择phy驱动：
  phy 驱动的核心功能是提供phy初始化接口，自动协商接口，以及状态读取接口（linkup,协商速率,等），不提供控制接口。
• mac_to_mac模式选择switch驱动：
  switch 驱动核心功能是实现应用层配置vlan ，port等

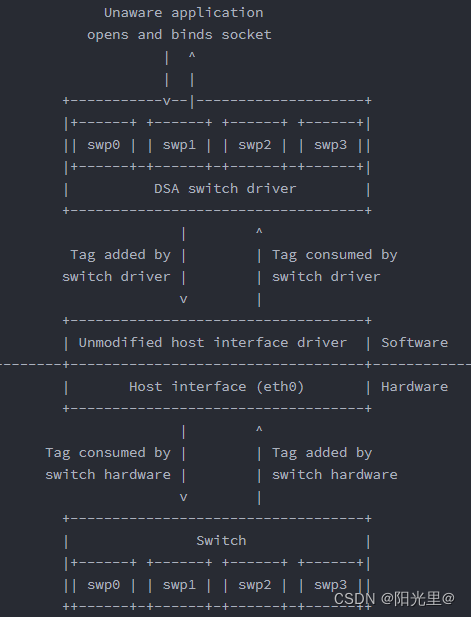

4. 网络设备角度看

1703571336498)

B. rtl8363 switch驱动要实现的功能

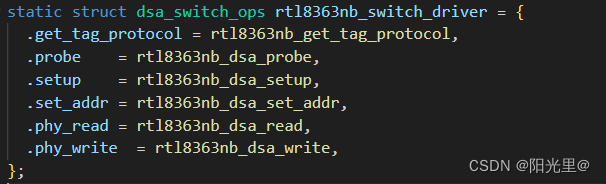

1. 根据dsa_switch_ops结构体，根据实际需要实现相应接口
.get_tag_protocol：支持tagging协议
.probe：因为是虚拟phy，建议直接rutuen “驱动名”，表示支持该设备。
.setup: 当dsa驱动probe到设备，会调用该setup去配置和初始化设备。
.phy_read/.phy_write: switch的读写函数，根据平台不同去修改api底层接口。
例如：stmmac用的是stmmac_mdio_read，mdrv是MHal_EMAC_read_phy；

2. 增加attribute_group接口，方便应用层调试
增加一些接口来获取和设置rtl8363的配置。
例如： 获取rtl8363物理端口的连接状态
rtk_port_phyStatus_get

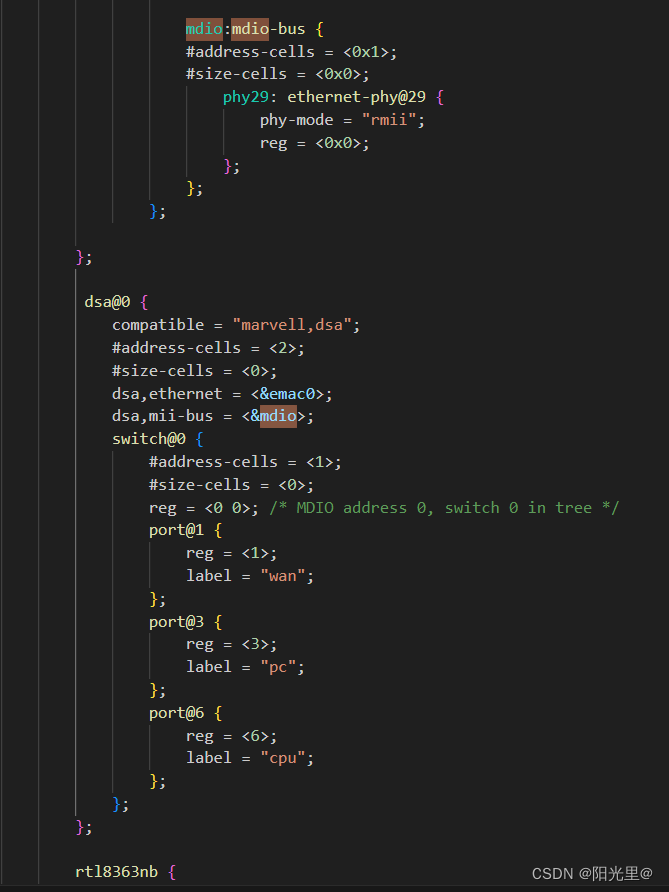

c. dsa设备树配置

1.设备树配置主要注意的是mdio和dsa的reg

• mdio: das的dsa,mii-bus一定要和网卡驱动的mdio是一个节点，因为dsa在probe需要同一mdio总线，发现mdio设备，此外dsa是通过这个mdiobus去find到网卡驱动注册的phy设备，否则dsa直接probe失败。
• switch:可见rlt8363结构图，phy1和phy3接rj45,其余默认配置即可


四. dsa的实现流程

A. DSA加载rtl8363 switch驱动

• dsa多次probe:当内核探测到新设备插入总线时，会遍历已注册的驱动程序列表，并调用与之匹配的驱动程序的probe函数。

1.网卡驱动注册phy流程:
网卡驱动先注册mdio总线，注册总线时会将设备类型和mdio_bus_class关联，关联之后，创建phy绑定总线为mdio总线

MDev_EMAC_init
  MDev_EMAC_mii_init
    of_mdiobus_register
      mdiobus_register
        bus->dev.class = &mdio_bus_class; //网络驱动的midobus归属于MDIO总线类设备，简而言之在mdio_bus_class下可以找到emac的mdiobus
        mdiobus_scan
          get_phy_device  //手动返回phyid
            phy_device_create // 创建虚拟phy
                mdiodev = &dev->mdio;
                mdiodev->dev.bus = &mdio_bus_type; //设备总线类型为mdio总线
          phy_device_register

在sys文件系统下bus->dev.class = &mdio_bus_class的效果

在sys文件系统下mdiodev->dev.bus = &mdio_bus_type的效果

2.dsa probe phy流程:

dsa_probe
  dsa_of_probe
	mdio_bus = of_mdio_find_bus(mdio);
        class_find_device(&mdio_bus_class, NULL,  mdio_bus_np,
			      of_mdio_bus_match); //寻找mdio类设备 本质上判断dsa的bus是否也归属于mdioclass，所以这里需要设备树设置正确

  dsa_setup_dst
    dsa_switch_setup
        dsa_switch_probe
            name = ops->probe(parent, host_dev, sw_addr, priv); //调用rtl8363 probe
        dsa_switch_setup_one
            tag_protocol = ops->get_tag_protocol(ds); //设置tag协议，根据实际情况设置
		    dst->tag_ops = dsa_resolve_tag_protocol(tag_protocol);
            dst->rcv = dst->tag_ops->rcv; //协议回调处理函数
            ret = ops->setup(ds); // 调用rtl8363.setup初始化
            dsa_slave_create // 创建switch port
            dsa_cpu_dsa_setup //
              of_phy_find_device //
                bus_find_device(&mdio_bus_type, NULL, phy_np, of_phy_match);//在mdio总线下寻找固定连接phy
            ds->ops->adjust_link(ds, port, phydev); //cpu port和emac 固定phy建立连接
                    genphy_update_link //更新链路

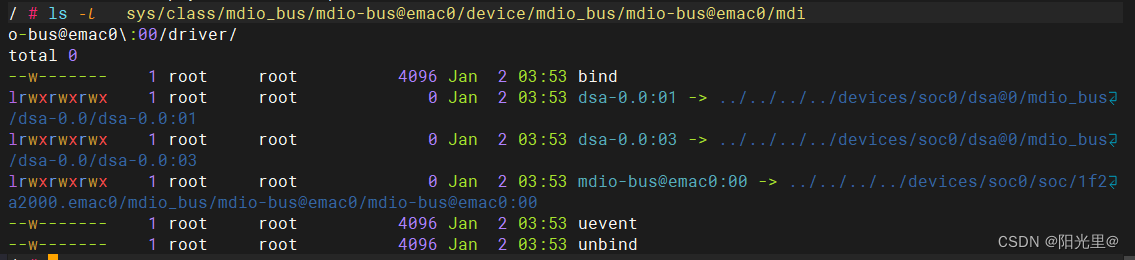

在sys文件系统下class_find_device的效果

在sys文件系统下bus_find_device的效果

在sys文件系统下mdio_bus_type下所有驱动

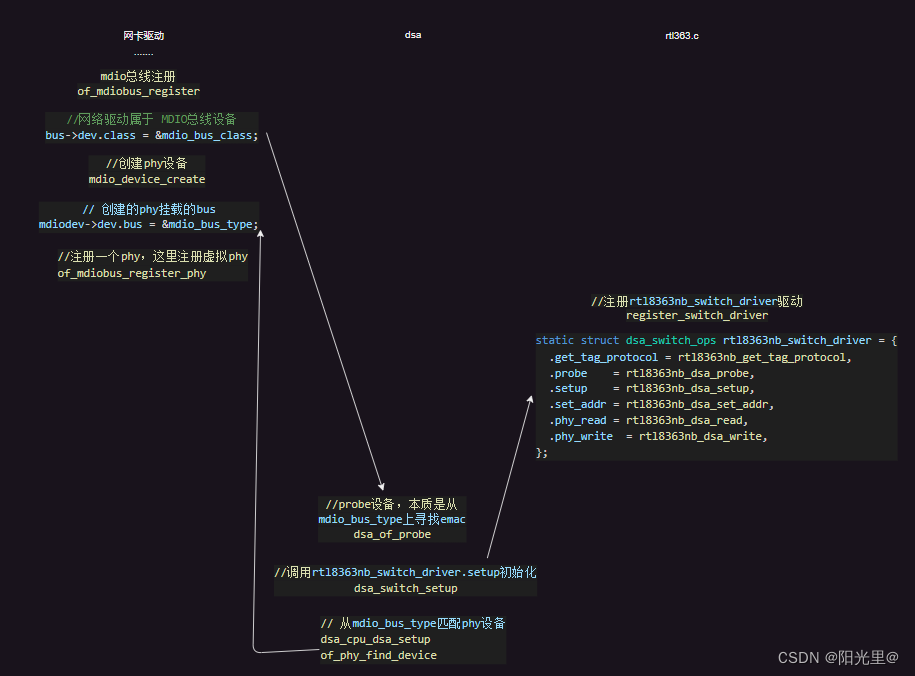

3.大体流程

B. DSA数据流

网络数据流：

MDev_EMAC_rx
  napi_gro_receive
    __netif_receive_skb
      __netif_receive_skb_core
        skb_vlan_untag
        type = skb->protocol;// 获取网络数据协议
        deliver_ptype_list_skb
          deliver_skb
            pt_prev->func(skb, skb->dev, pt_prev, orig_dev);//获取协议处理器的处理函数
            // 如果switch驱动.get_tag_protocol不为0,那么网络数据会dsa的协议处理器.func   = dsa_switch_rcv 处理。
            //dsa处理完后又会调napi_gro_receive继续剥离数据heard
            napi_gro_receive
            ，，，，
    ---> 网络层

dsa协议处理器

  dsa_switch_setup_one
    tag_protocol = ops->get_tag_protocol(ds); // 获取驱动协议
	dst->tag_ops = dsa_resolve_tag_protocol(tag_protocol);
      ops = dsa_device_ops[tag_protocol]; /*
            const struct dsa_device_ops *dsa_device_ops[DSA_TAG_LAST] = {
                #ifdef CONFIG_NET_DSA_TAG_DSA
                    [DSA_TAG_PROTO_DSA] = &dsa_netdev_ops,
                #endif
                #ifdef CONFIG_NET_DSA_TAG_EDSA
                    [DSA_TAG_PROTO_EDSA] = &edsa_netdev_ops,
                #endif
                #ifdef CONFIG_NET_DSA_TAG_TRAILER
                    [DSA_TAG_PROTO_TRAILER] = &trailer_netdev_ops,
                #endif
                #ifdef CONFIG_NET_DSA_TAG_BRCM
                    [DSA_TAG_PROTO_BRCM] = &brcm_netdev_ops,
                #endif
                #ifdef CONFIG_NET_DSA_TAG_QCA
                    [DSA_TAG_PROTO_QCA] = &qca_netdev_ops,
                #endif
                    [DSA_TAG_PROTO_NONE] = &none_ops,
                };*/
    dst->rcv = dst->tag_ops->rcv;// 获取协议处理函数

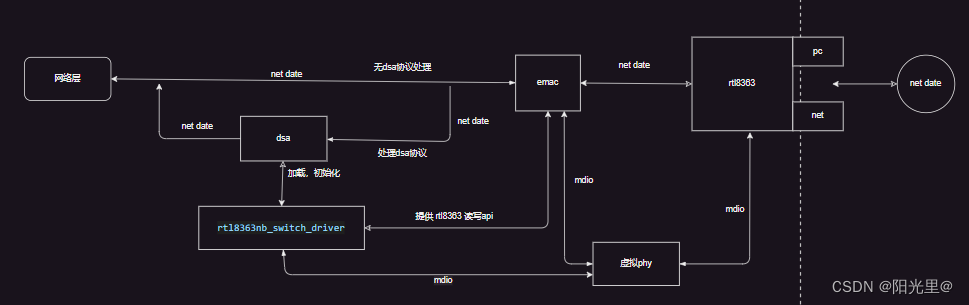

DSA数据流和控制流图

五. dsa的使用

A. 应用层控制实例

略

B. 内核实现

略
