基于Halcon卡尺测量: Metrology批量测量矩形和圆

NCUTer

于 2023-06-01 18:56:05 发布

阅读量1.3k

点赞数 1

分类专栏： Halcon 文章标签：视觉检测图像处理

本文链接：https://blog.youkuaiyun.com/weixin_50016546/article/details/130994079

版权

Halcon 专栏收录该内容

57 篇文章 ¥49.90 ¥99.00

订阅专栏

超级会员免费看

该博客介绍了如何使用Halcon进行视觉检测，通过创建计量模型来批量测量图像中的12个圆和2个矩形。首先，确定圆心和半径以及矩形的坐标和尺寸，然后构建并应用计量模型获取精确测量结果。示例代码展示了从图像预处理到特征检测的完整过程，包括高斯滤波、频域变换、图像差分和分水岭算法。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

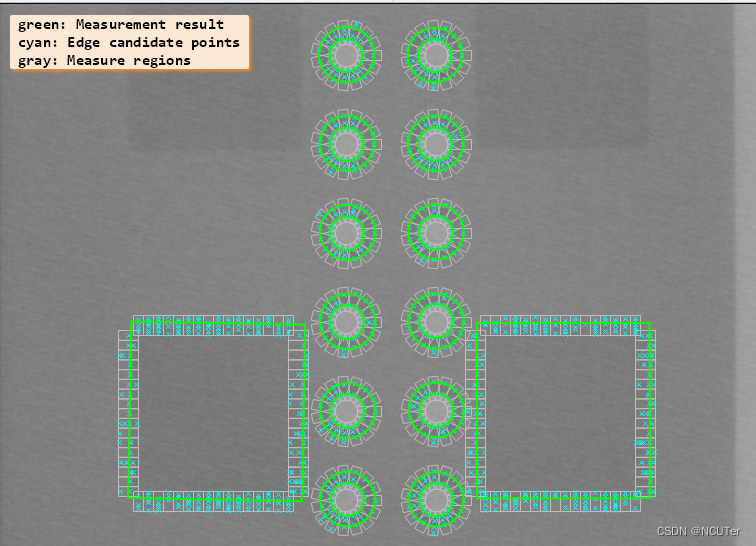

处理图如下：

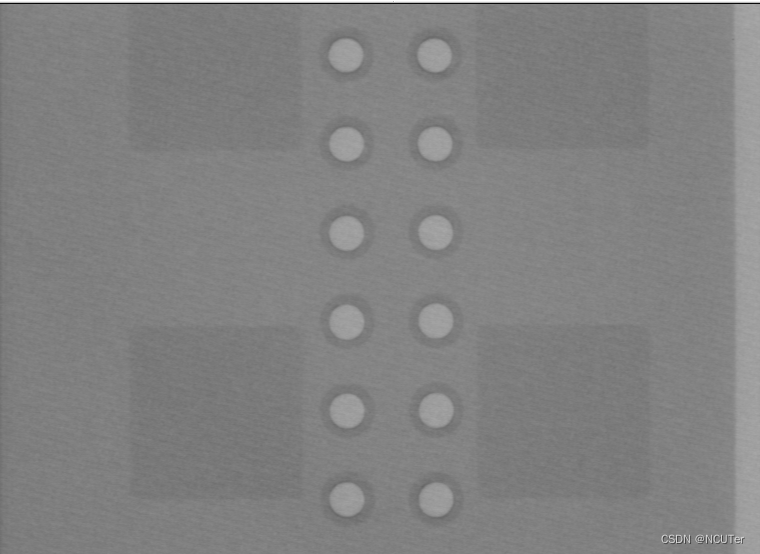

原图如下：

主要思想：
1.准备一次性将图中12个圆和2个矩形都检测出来
2.初步确定12个圆的圆心坐标和半径，初步确定两个矩形的中心坐标，角度，长短边长
3.创建计量模型
4.定义计量模型尺寸
5.增加检测矩形和圆形的信息参数
6.应用计量模型，获取结果
7.显示拟合出的圆，矩形（绿色）。显示卡尺（灰色）。显示所有检测出的边界点（cyan色）。代码如下：

*更新窗口
dev_update_off ()
*显示图像
read_image (Image, 'pads')
*获取图像大小
get_image_size (Image, Width, Height)
*关闭窗口
dev_close_wind
