嵌入式工程师必学（142）：LDO稳压器基础

概述：

low-dropout regulator=LDO regulator。低压差稳压器（LDO稳压器）是一种直流线性稳压器电路，即使在电源电压非常接近输出电压时也能工作。LDO稳压器相对于其他DC-DC稳压器的优点包括：没有开关噪声（与开关稳压器相比）；更小的器件尺寸（因为既不需要大电感器也不需要变压器）；以及更简单的设计（通常由参考、放大器和传输元件组成）。缺点是线性直流稳压器必须散热才能运行。

组件：

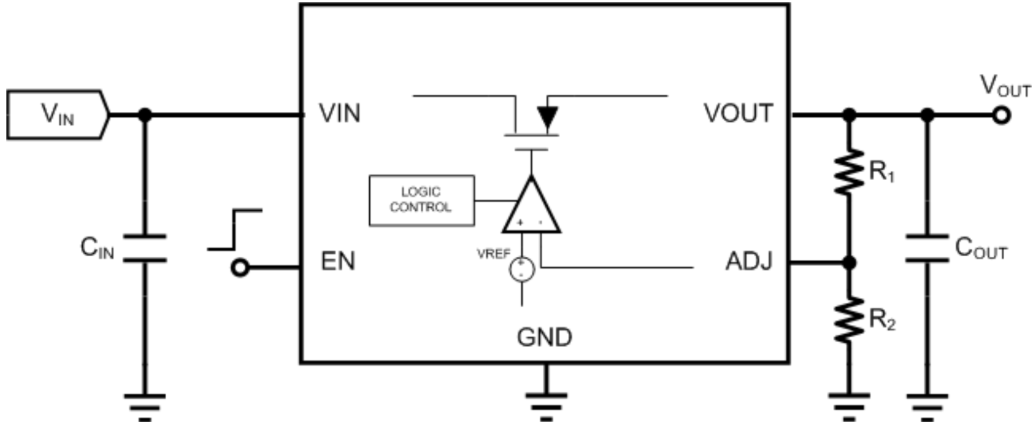

LDO原理图：
主要组件是功率FET和差分放大器（误差放大器）。差分放大器的一个输入端监测由R1和R2的电阻比确定的输出分数。差分放大器的第二输入来自稳定的电压基准（带隙基准）。对于参如果输出电压相考电压上升得太高，则功率FET的驱动会改变以保持恒定的输出电压。

在最基本的层面上，dropout描述了正确调节所需的VIN和VOUT之间的最小增量。然而，当引入变量时，它很快就会变得更加微妙。压降对于获得高效运行和生成具有有限净空的电压轨至关重要。
