嵌入式工程师必学（53）：USB眼图eye diagram测试

前言：

眼图不是一个单一的波形曲线,而是多个波形叠在一起之后形成的现象。主要会出现在差分对信号上(如USB、CAN、LVDS等差分对信号),可以利用双通道示波器进行观察,它包含了丰富的信息。USB眼图是用余辉方式累积叠加显示采集到串行信号的比特的结果，叠加后的图形形状看起来和眼睛很像，故名眼图。由于USB眼图是用一张图形就完整地表征了串行信号的比特信息，所以成为了衡量信号质量的最重要工具，所以眼图测量也叫“信号质量测试”。眼图的抓取是通过一个示波器（前提是支持信号相应速率）与接收滤波器的输出端连接，然后调整示波器的扫描周期和接收信号的周期同步，这个时候就是一个正常的眼图，通过这个眼图来判断信号质量优略。眼图的形成是因为有大量信号的叠加，比如说一个3bit的数字信号，就会有很多类型的组合，比如000，001，010等等，然后在大量的这类波形传输过程中就会形成一个类似眼睛的形状。

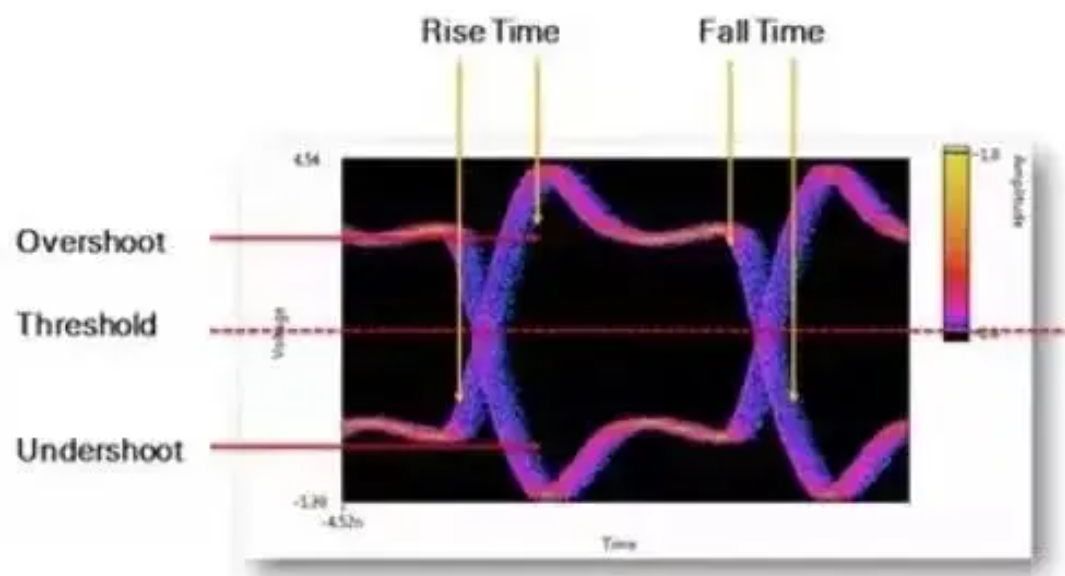

上升时间（risetime）: 就是脉冲信号从低点到最近的一个高点所花费的时间，一般会将这个高点和低点定义为峰值幅度的10%和90%。
下降时间（falltime）: 和上升
