DHCP服务

DHCP的全称是动态主机配置协议，用来自动给客户机分配TCP/IP信息的网络协议。每个DHCP客户机都连接到中央位置的DHCP服务器，该服务包括IP地址、网关、DNS服务器信息的客户网络配置

UDP 67：客户端向服务器发送请求

UDP 68：服务器向客户端确认

1、DHCP租约请求（四部曲）

①IP租用请求（DISCOVER）

当DHCP客户机启动后，会向网络内广播一个DHCP请求信息，所有机器都会收到，但不是DHCP服务器的机器会把信息丢掉

发送端	内容	接收端
客户机IP：0.0.0.0	客户机MAC地址	广播：255.255.255.255

如果没有DHCP服务器响应DHCP客户端

有些Linux发行版将没有IP地址
客户端等待间隔：客户机等待1秒，每隔时间重发广播，若仍未收到，使用私有IP：169.254.0.0/16同时每隔五分钟试一次
有些Linux发行版本默认使用169.254.0.0/16的地址，但将会每5分钟向本地址网络广播一次寻求有效的DHCP分配IP

②IP租用提供（OFFER）

DHCP服务器回应客户机，提供一个网内没有的IP地址，以offer包广播

所有机器都会收到，但其他的机器发现MAC地址不是自己会把信息丢掉

发送端

内容

接收端

服务器IP：192.168.88.10

服务器MAC

客户机IP：192.168.88.5

客户机MAC

子网掩码、网关、租期

DNS服务器IP

广播：255.255.255.255

③IP租用选择（REQUEST）

如果DHCP服务器有多个，谁快选则谁，选择第一个回应的信息，然后向网络中广播一个消息，表明自己已经接收一个DHCP服务器的IP，那些多余的DHCP OFFER被拒绝，则DHCP服务器会取消提供并保留其IP地址以用于下一个IP租约请求

发送端

内容

接收端

客户端IP：0.0.0.0

服务端IP：192.168.88.10

客户端IP：192.168.88.5

客户端MAC

广播：255.255.255.255

④IP租约确认（ACK）

DHCP服务器接受到客户端的选择信息之后，会返回给客户端一个消息包，客户机按照服务器的信息配置机器IP，服务器记录客户机的IP地址

发送端

内容

接收端

服务器IP：192.168.88.10

服务器MAC

客户机IP：192.168.88.5

客户机MAC

子网掩码、网关、租期

DNS服务器IP

广播：255.255.255.255

服务器拒绝租约：DHCP NACK（DHCP NAK）如果DHCP REQUEST不成功，例如客户机试图租约先前的IP地址，但该IP地址不再可用，或者因为客户机移到其他子网，该IP无效时，DHCP服务器将广播否定确认消息DHCP NACK。当客户机接收到不成功的确认时，它将重新开始DHCP租约过程。

注1：如果DHCP客户机无法找到DHCP服务器，它将从TCP/IP的B类网段169.254.0.0/16中挑选一个IP地址作为自己的IP地址，继续每隔5分钟尝试与DHCP服务器进行通讯，一旦与DHCP服务器取得联系，则客户机放弃自动配置的IP地址，而使用DHCP服务器分配的IP地址。

注2：DHCP客户机收到DHCP服务器回应的ACK报文后，通过地址冲突检测（arp）发现服务器分配的地址冲突或者由于其他原因导致不能使用，则发送DECLINE报文，通知服务器所分配的IP地址不可用

2、DHCP租约续租

（1）客户端租期已过去 50%时客户机直接向 DHCP 服务器发送REQUEST消息包，如果收到服务器的回应ACK消息包客户机就根据包中所提供的新的租期以及其它已经更新的TCP/IP参数，更新自己的配置，IP租用更新完成；如无回应，则继续使用当前的 IP。

（2）当租期过去 87.5%时客户端再次向给其提供 IP 的 DHCP 服务器发送请求包，如果成功，则重新开始 IP 租用过程。

（3）到达 100%时如果在 87.5%没有服务器应答，则继续使用租约，租约到达 100%时向整体子网发送广播完成新租约生成过程。如果此时无DHCP服务器可用，DHCP客户机会使用169.254.0.0/16中随机的一个地址，并且每隔5分钟再进行尝试。

（4）如果 DHCP 客户机重新启动时将尝试更新上次关机时的 IP 租用，主动与租期列表中的默认 DHCP 服务器联系，如果租期没到期并且得到服务器回应，客户机会仍使用上次关机时的 IP；否则，会每隔 5 分钟尝试一次 IP 租用

3、DHCP服务搭建

DHCP 所能分配客户端信息

为网络中的计算机自动分配 IP 地址等相关 TCP/IP 参数：

IP地址、子网掩码、缺省网关、DNS 服务器、WINS 服务器

实验环境：

两台机器，网络连接模式设为自定义VMnet8模式

防护的关闭：

iptables -L #防火墙

getenforce #SELinux

关闭Vmware 虚拟网络编辑器的DHCP功能，切记

DHCP服务配置

安装软件：yum install -y dhcp

DHCP配置文件目录：/etc/dhcp

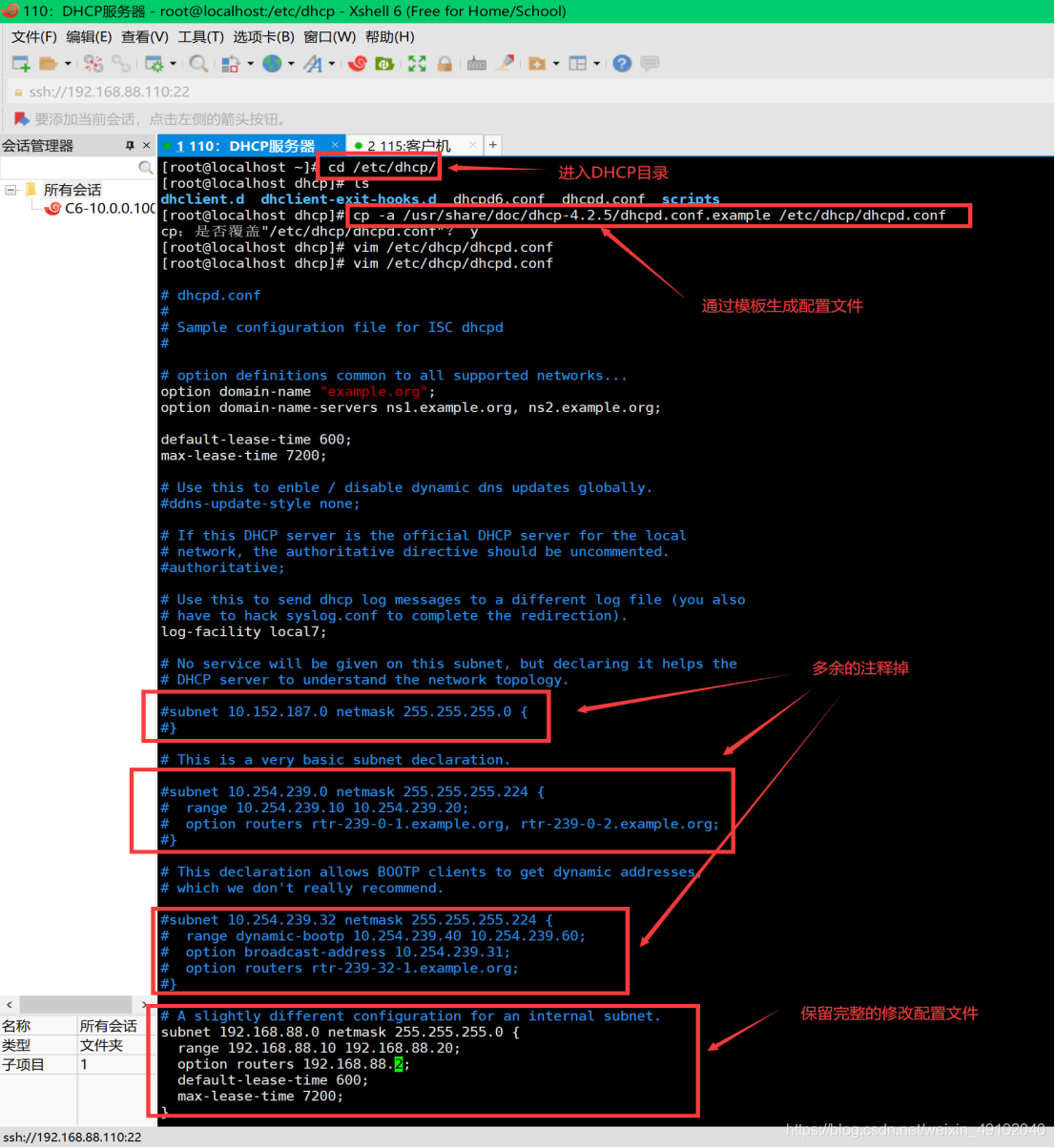

通过模板生成DHCP配置文件：

cp /usr/share/doc/dhcp-版本号/dhcpd.conf.example /etc/dhcp/dhcpd.conf

编辑DHCP文件：vim /etc/dhcp/dhcp.conf

DHCP配置文件详解
subnet 192.168.88.0 netmask 255.255.255.0｛       #声明要分配的网段和子网掩码
range  192.168.88.3 192.168.88.254；              #声明可用IP地址池
option domain-name "kernel.org";                  #设置DNS域
option domain-name-servers 8.8.8.8;               #设置DNS服务器地址
option routers  192.168.88.2；                    #默认网关的地址
option broadcast-address 192.168.88.255；         #广播地址（可不写）
default-lease-time 600；                          #默认租约（s）
max-lease-time 7200；                             #最大租约（s）
｝

租约实验

编辑

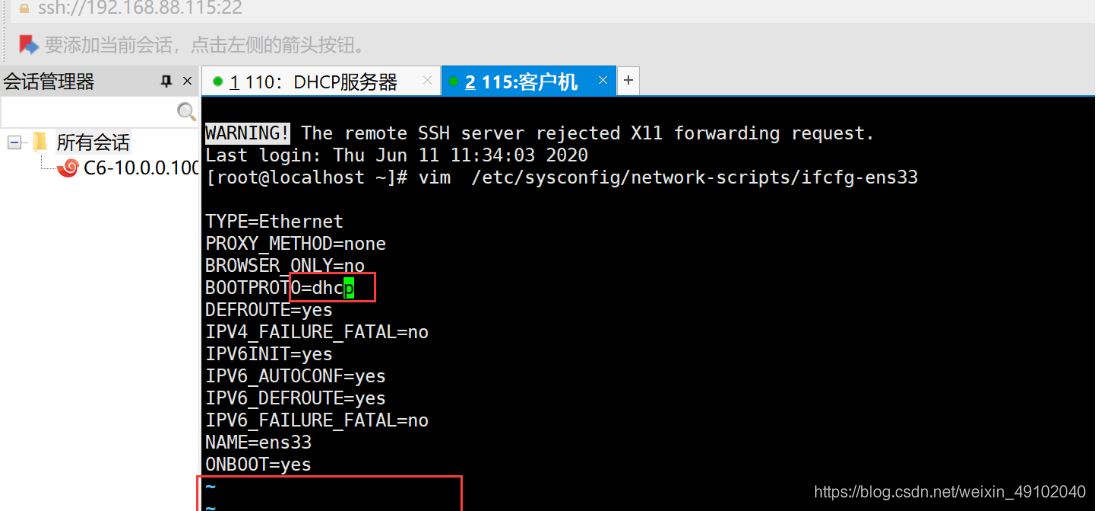

客户机端修改网卡

重启DHCP服务，重启客户端网卡

保留地址（固定地址分配）

    获取客户端的mac地址
    ifconfig
    arp -a                          #查看客户机的mac地址

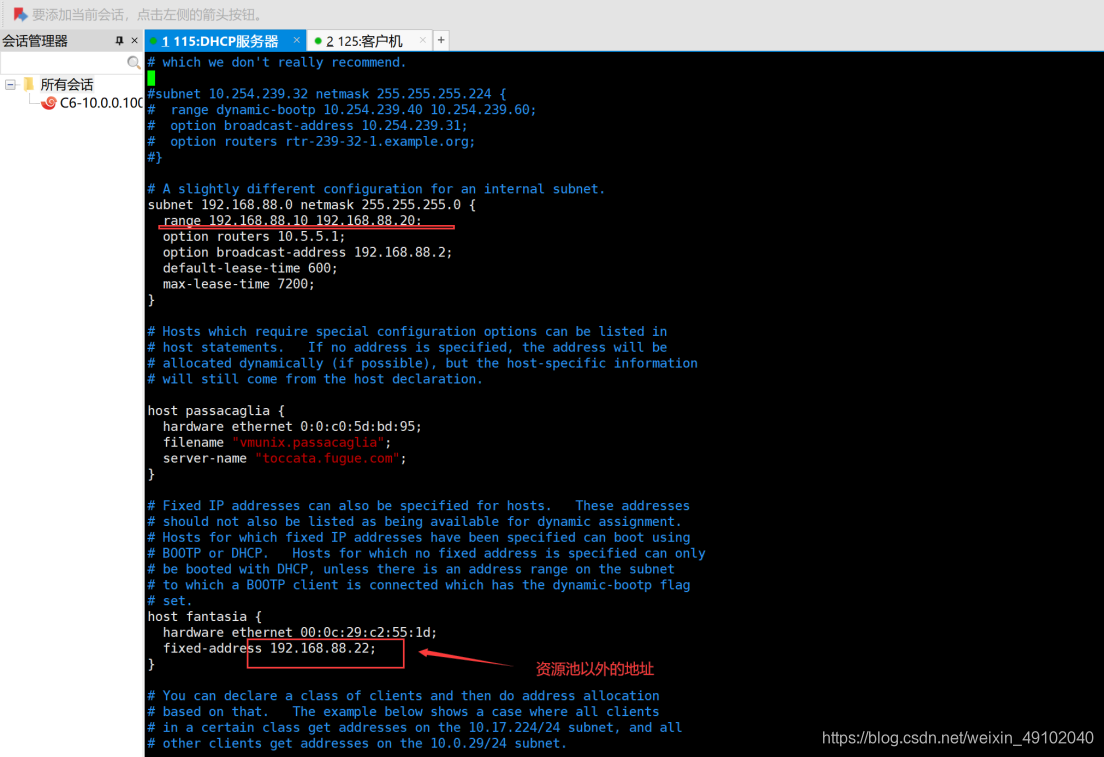

    修改/etc/dhcp/dhcpd.conf文件
    host 标签名｛                  #名字随便取
    hardware ethernet mac地址；  #客户机的mac地址
    fixed-address IP地址；       #固定分配给客户机的ip地址
    ｝
    重启DHCP服务
    systemctl restart dhcpd
    重启客户机网卡验证IP获取是否成功
    ifdown ens33；ifup ens33

修改客户端网卡

重启DHCP服务和客户端网卡

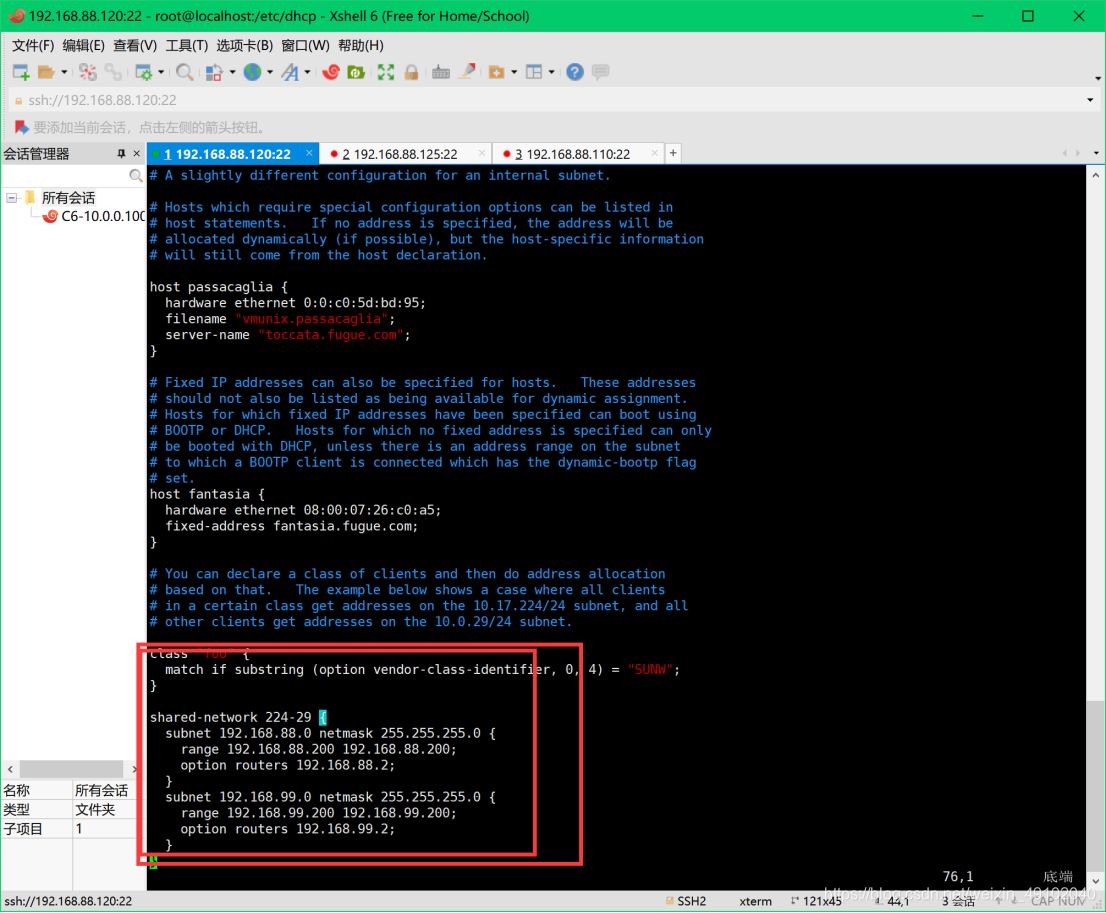

DHCP超级域

1、三台虚拟机同一网络模式，一个DHCP服务器，两个客户机

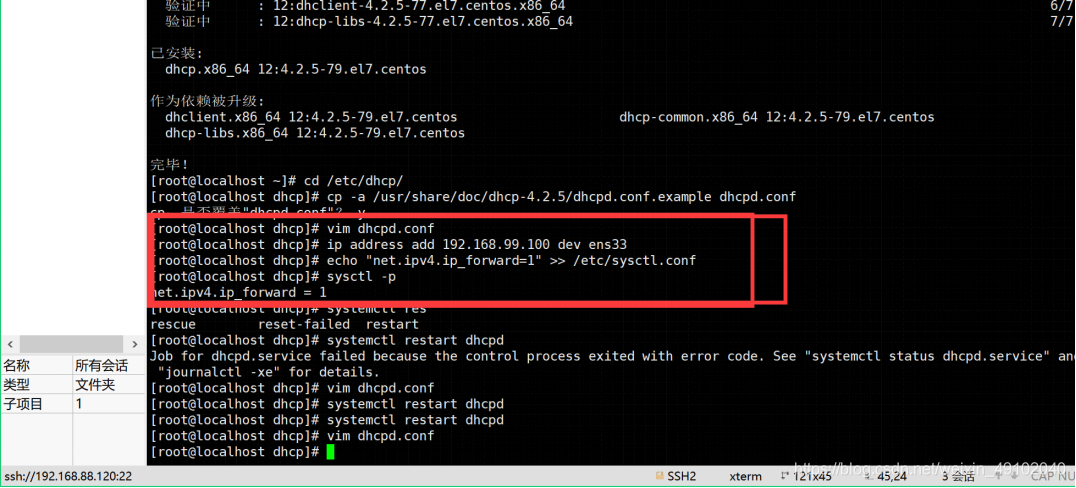

2、临时添加IP
 ip address add 192.168.99.100 dev ens33
3、开启内核转发
[root@localhost dhcp]# echo "net.ipv4.ip_forward=1" >> /etc/sysctl.conf
[root@localhost dhcp]# sysctl -p
net.ipv4.ip_forward = 1



为了显示效果，每个分配IP范围值给一个

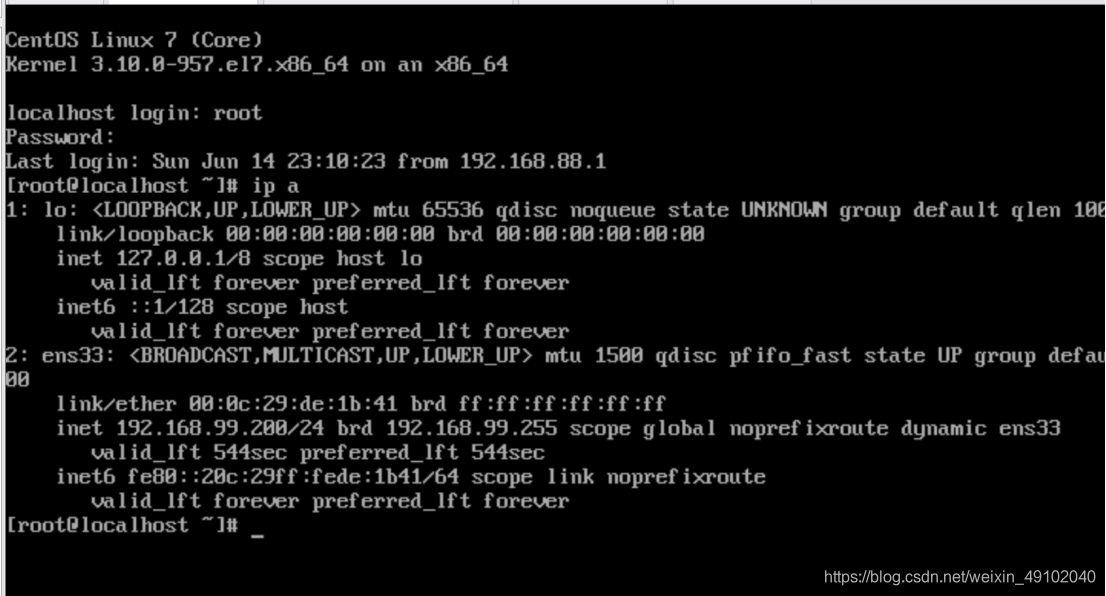

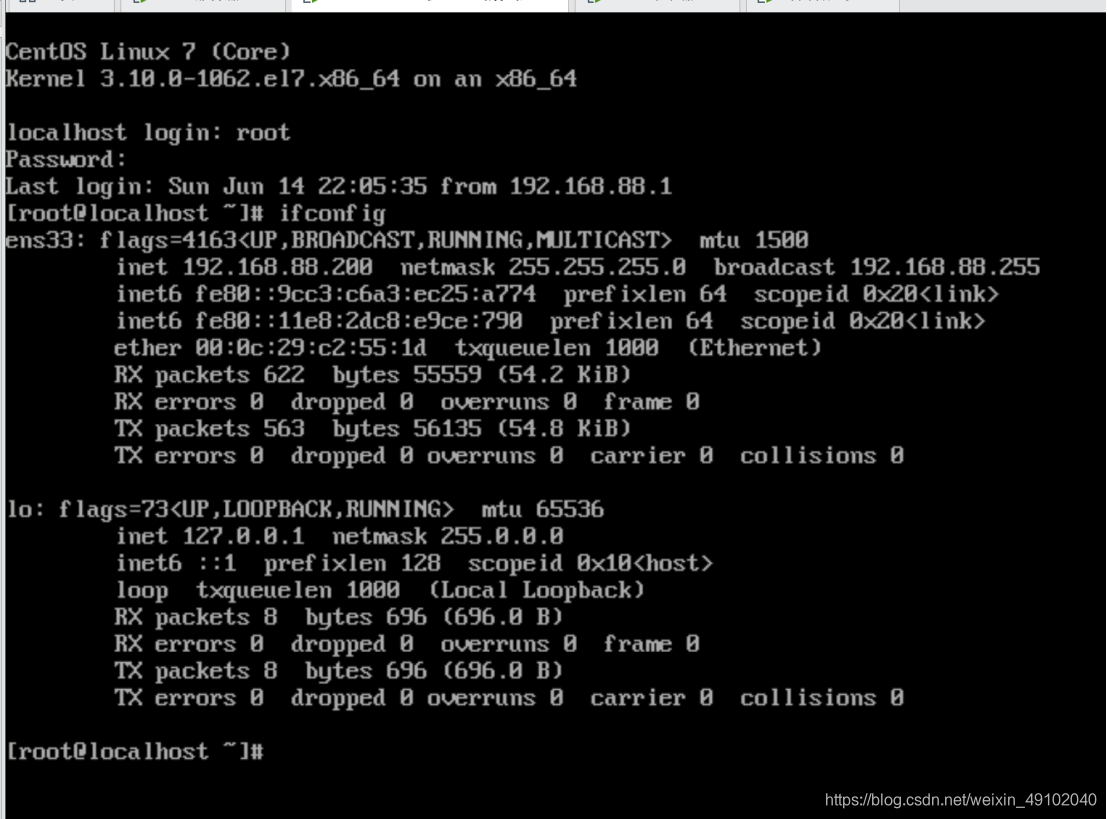

重启两个主机的网卡

DHCP中继

DHCP服务器：ens33（192.168.10.10）VMnet10
DHCP中继：ens33（192.168.10.20）VMnet10
         ens37（100.100.100.20）VMnet11
外网客户机：ens33（IP地址自动获取）VMnet1

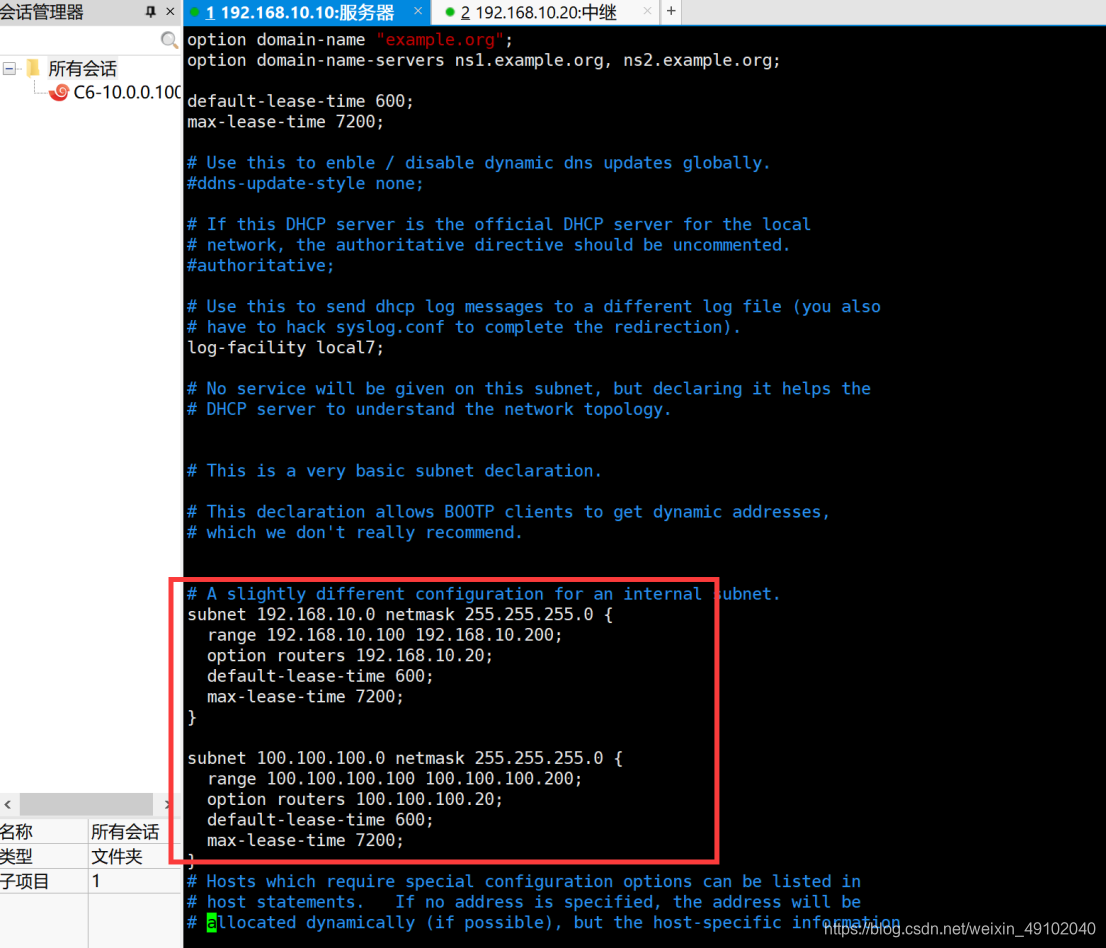

配置DHCP服务器

配置中继器

网卡配置
一块网卡ip=192.168.10.20
一块网卡ip=100.100.100.20
软件安装yum -y install dhcp
内核转发 echo "net.ipv4.ip_forward=1" >> /etc/sysctl.conf
[root@localhost ~]# sysctl -p
net.ipv4.ip_forward = 1
配置客户机

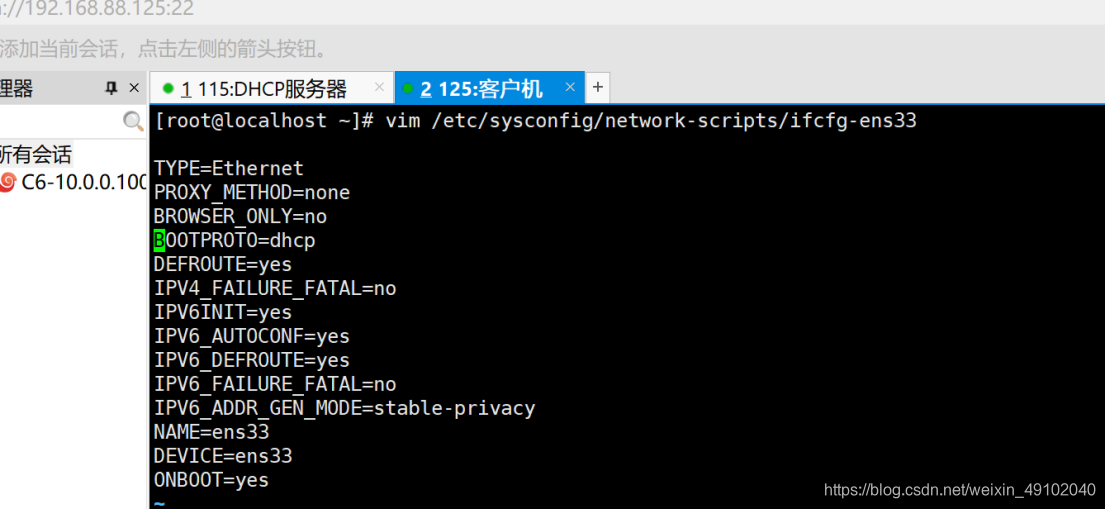

 修改网卡配置文件
 改为自动获取IP
开启中继命令
 dhcrelay 192.168.10.10
 Dhcrelay 服务器IP
重启客户机网卡
