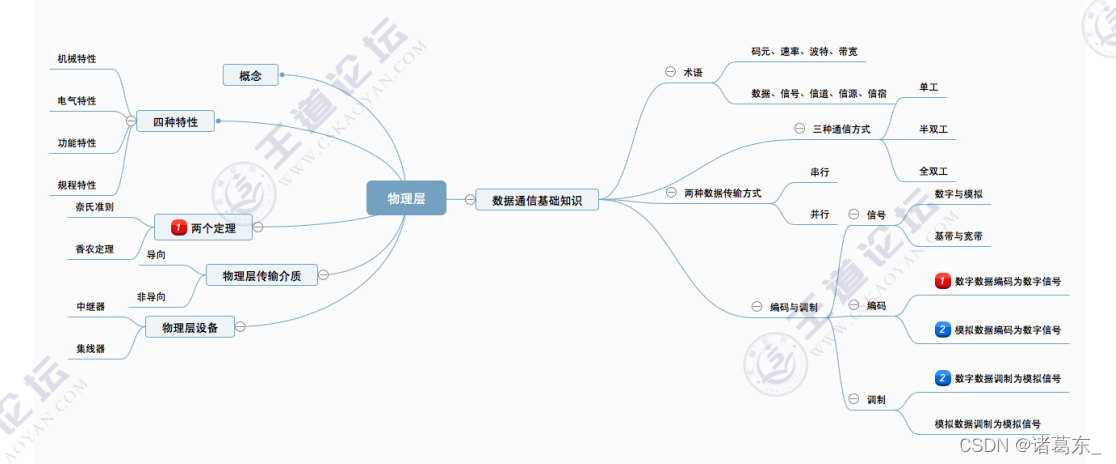

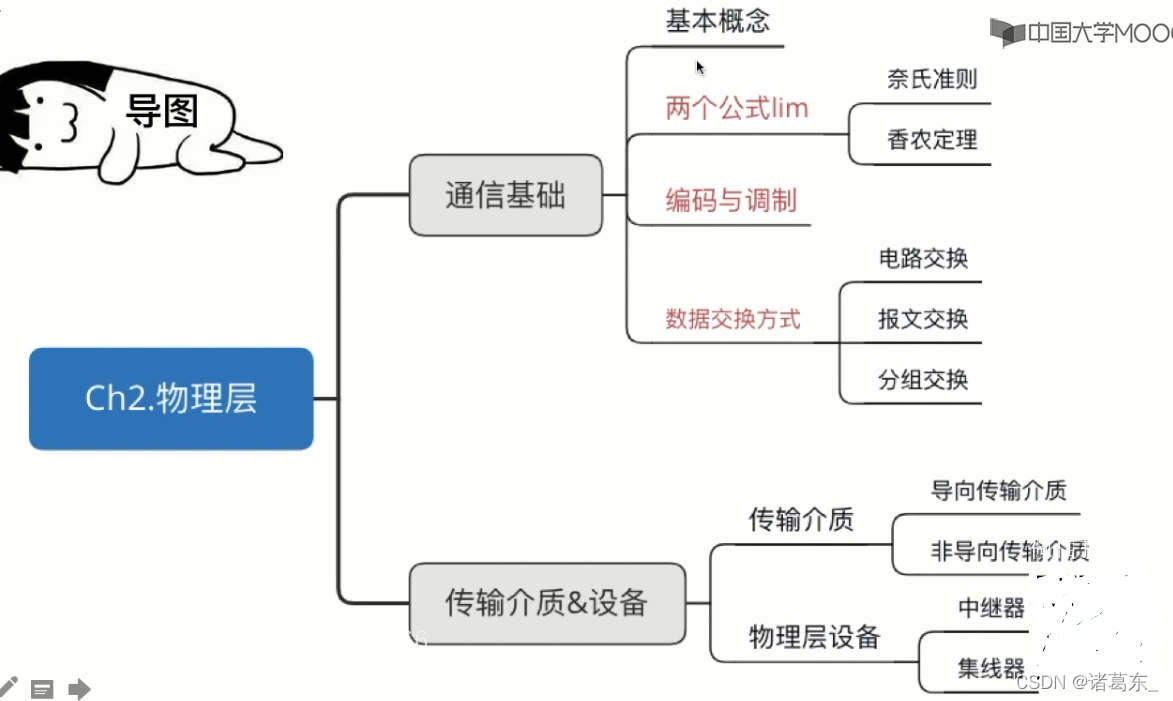

在这里插入图片描述

一、物理层基本概念

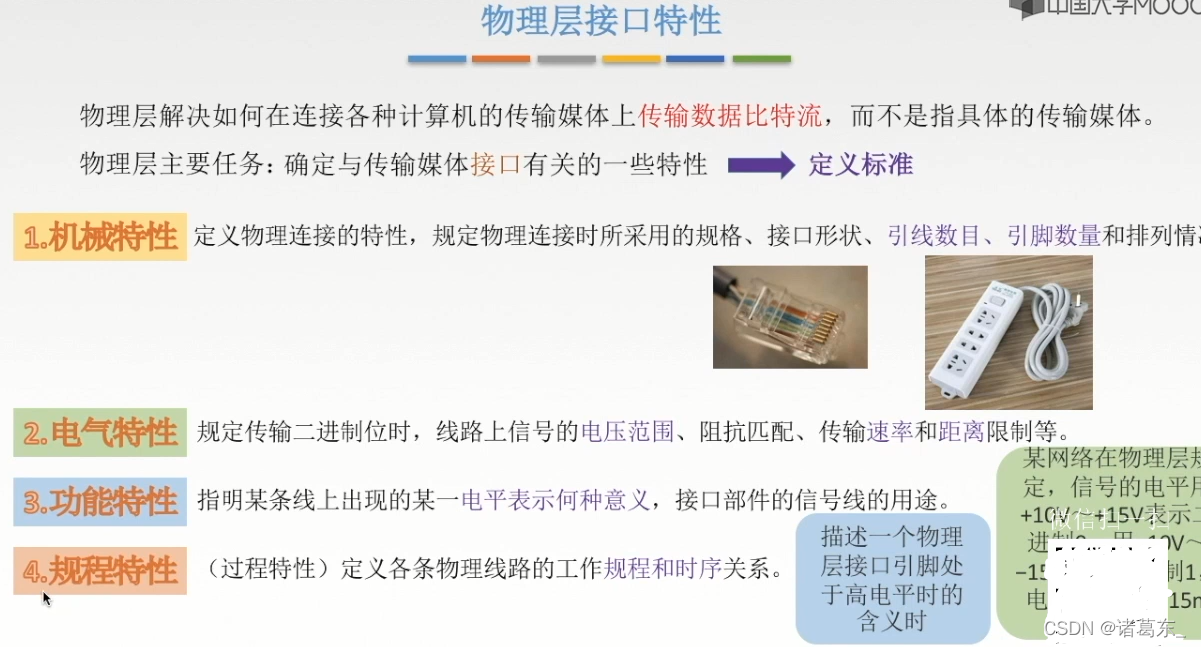

1.物理层接口特性

在这里插入图片描述

二.数据通信基础知识

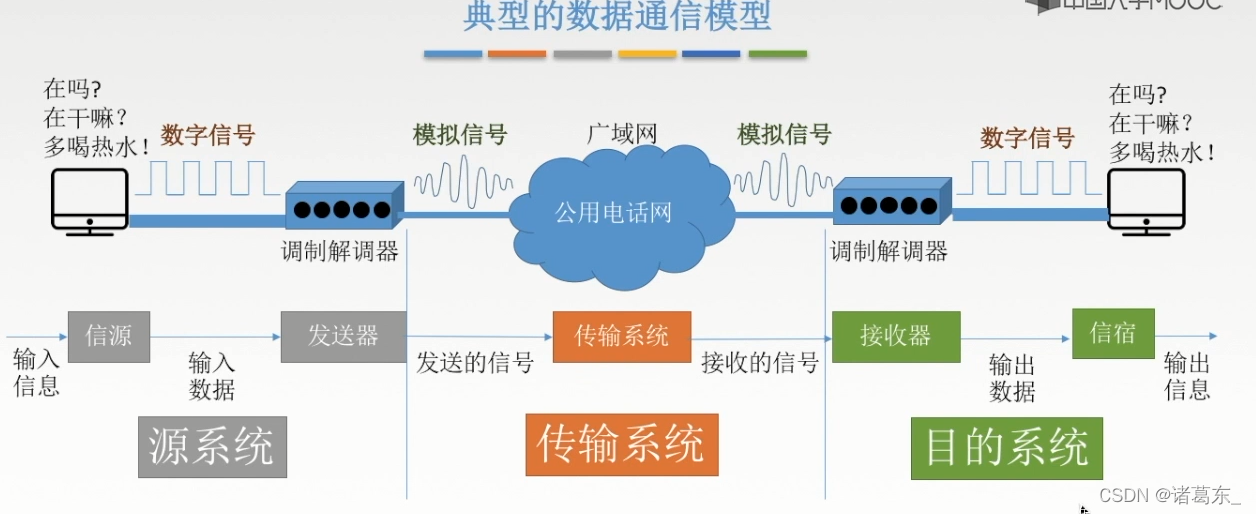

1.典型的数据通信模型

在这里插入图片描述

广域网中有很多模拟信道，可以传模拟信号但是不能传数字信号

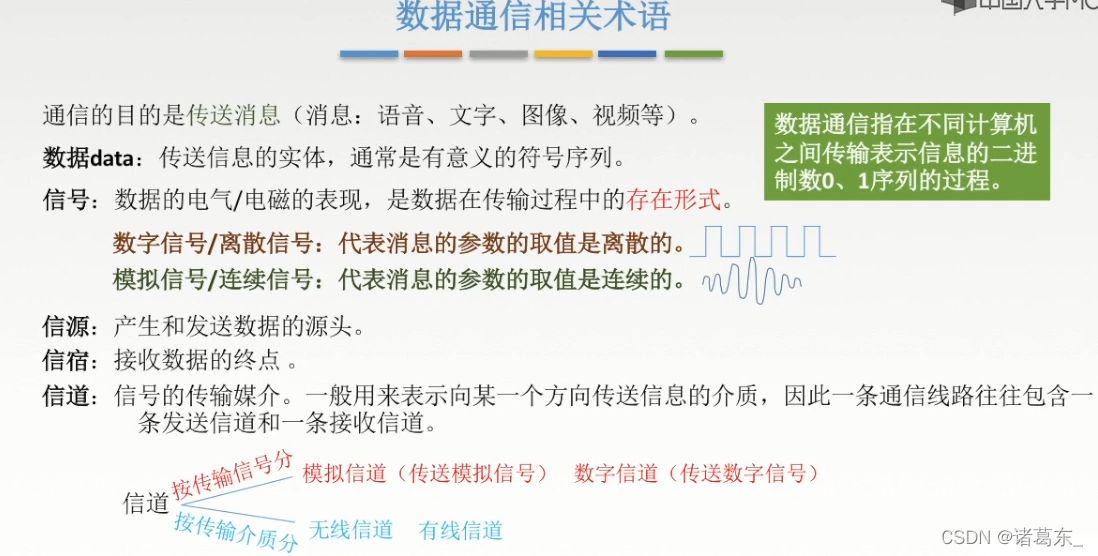

2.数据通信相关术语

在这里插入图片描述

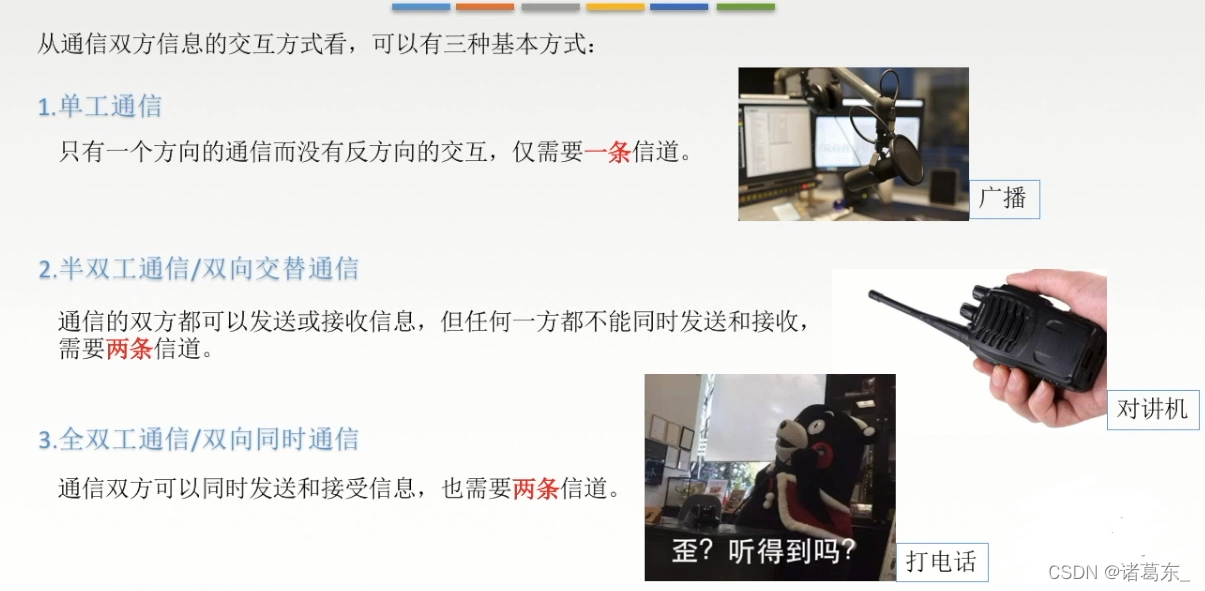

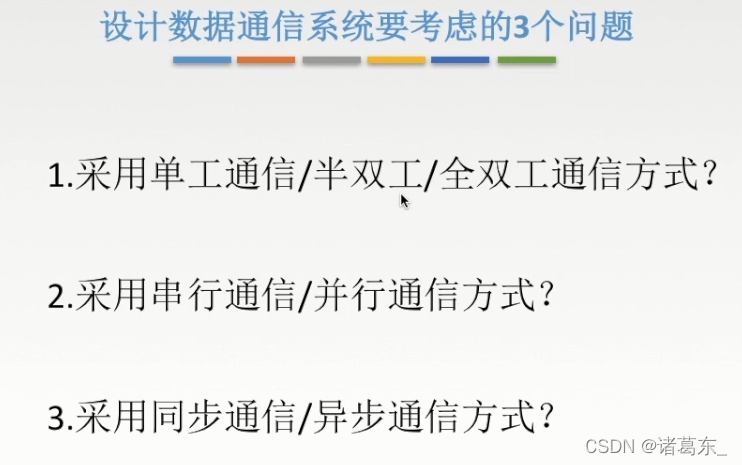

3.三种通信方式

在这里插入图片描述

在这里插入图片描述

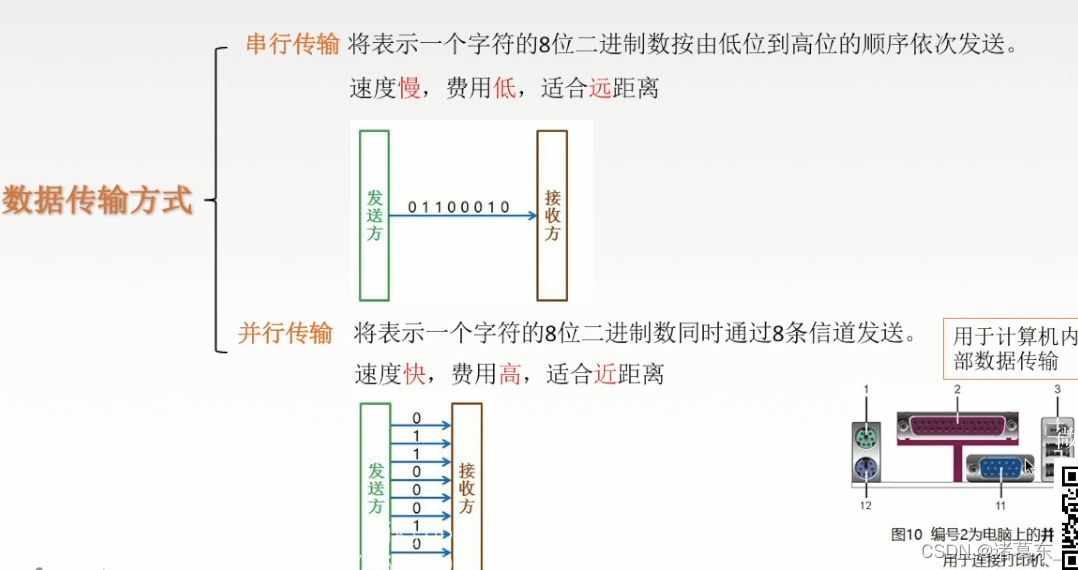

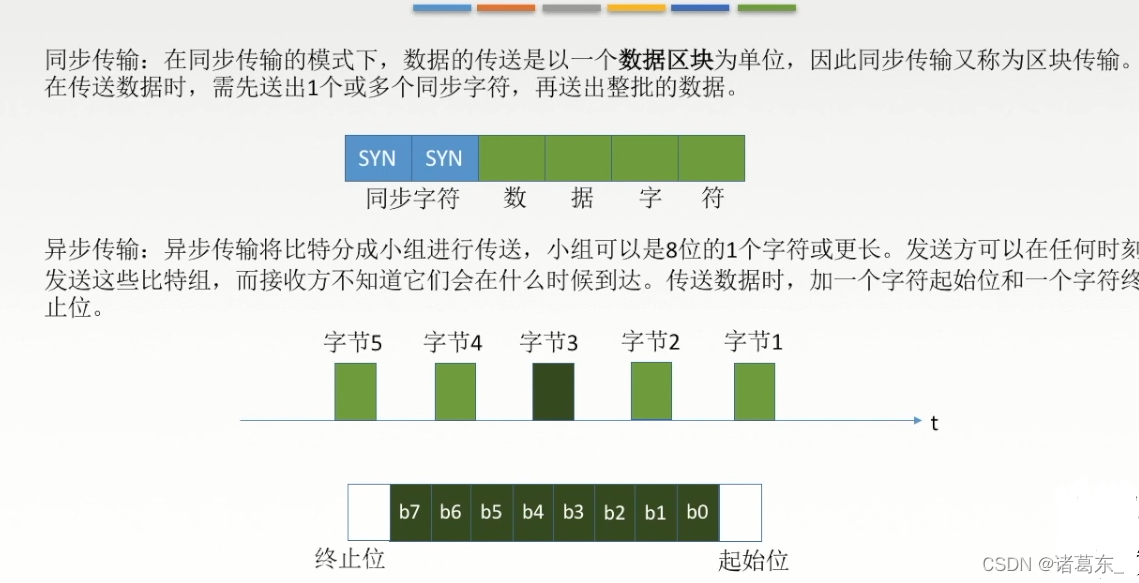

4.同步传输&异步传输

在这里插入图片描述同步传输：例如传输的数据字符是四个字节，这四个字节就是一个数据区块，要传输这个数据区块首先就要放置一个或者多个同步字符，在发送端添加上这几个同步字符，在接收端接收到这几个同步字符后就准备接收，是时钟同步的。

为什么异步传输也是为了实现同步呢？

计算机在通信过程中很主要的一个同步问题就是要实现字符同步，如果不能实现字符同步就不能知道下一句什么时候开始，什么时候结束，不能正确解读信息。

在这里插入图片描述

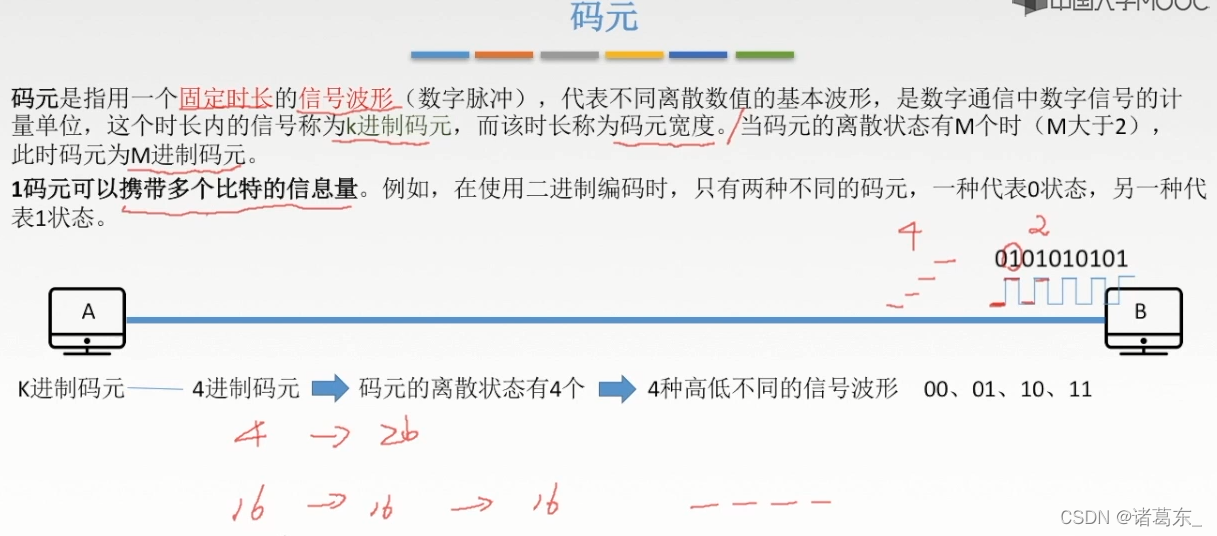

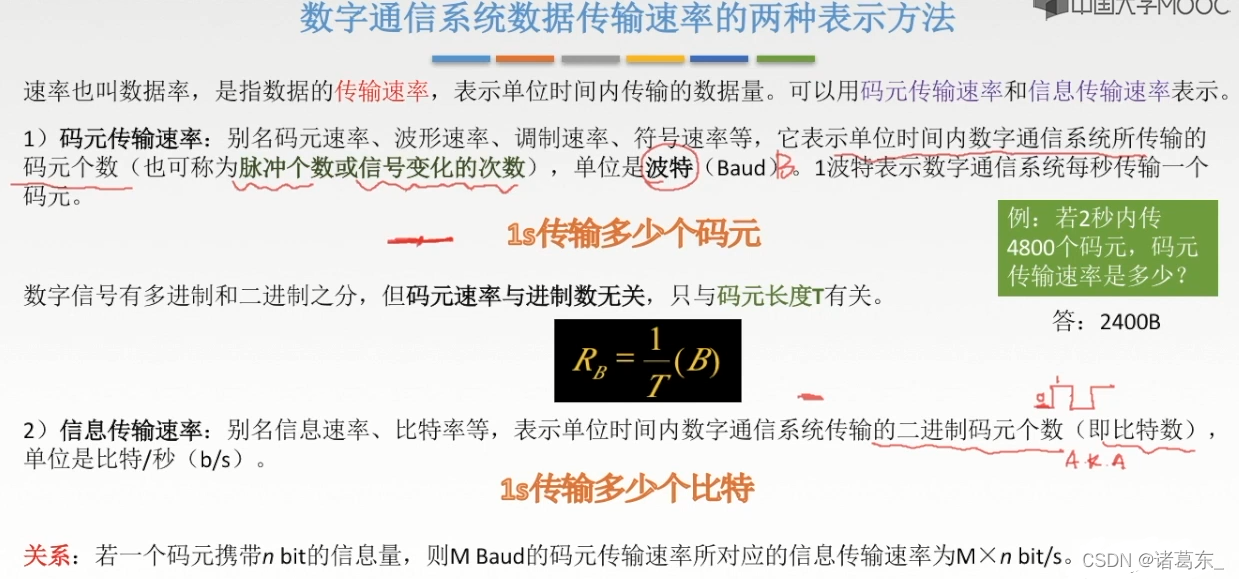

5.码元

在这里插入图片描述

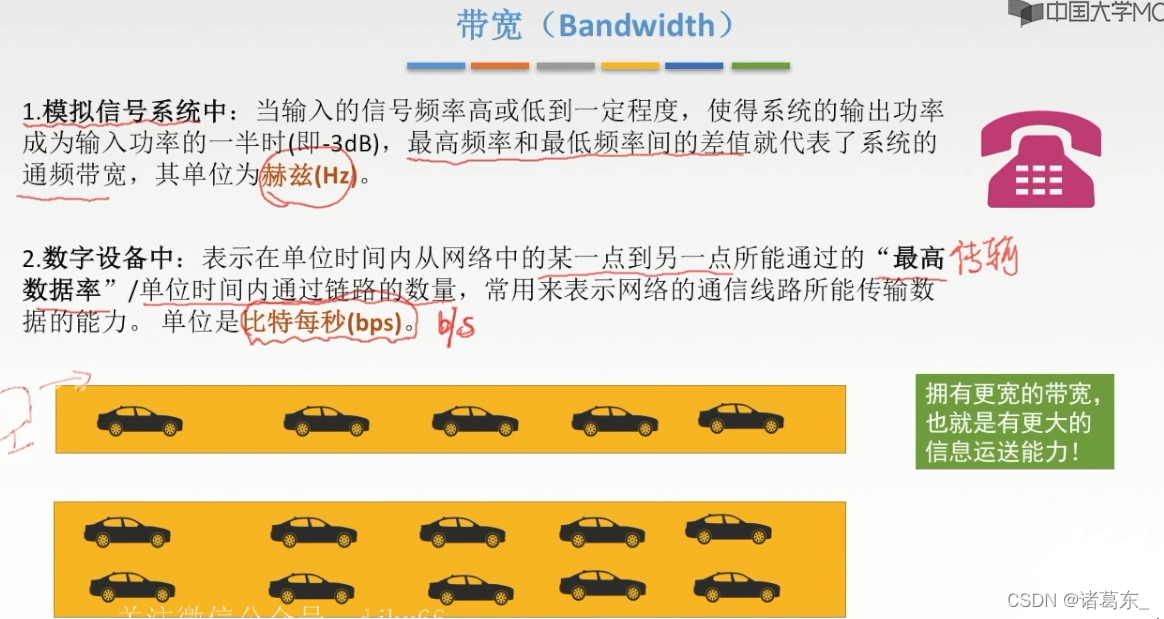

6.带宽

在这里插入图片描述

三、奈氏准则和香农定理

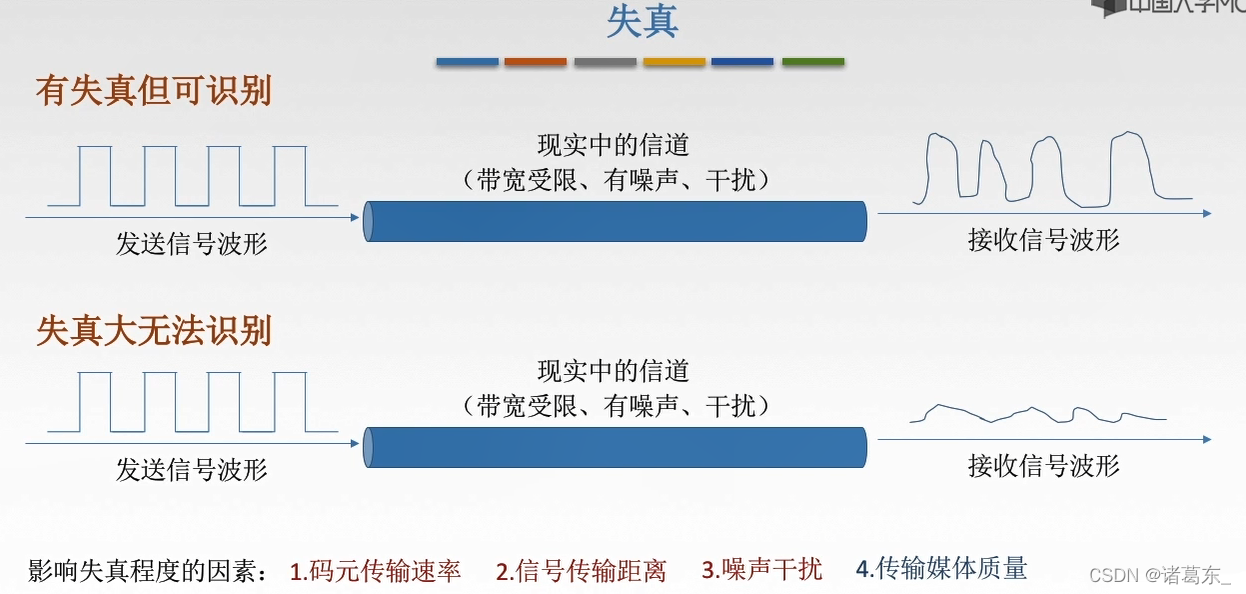

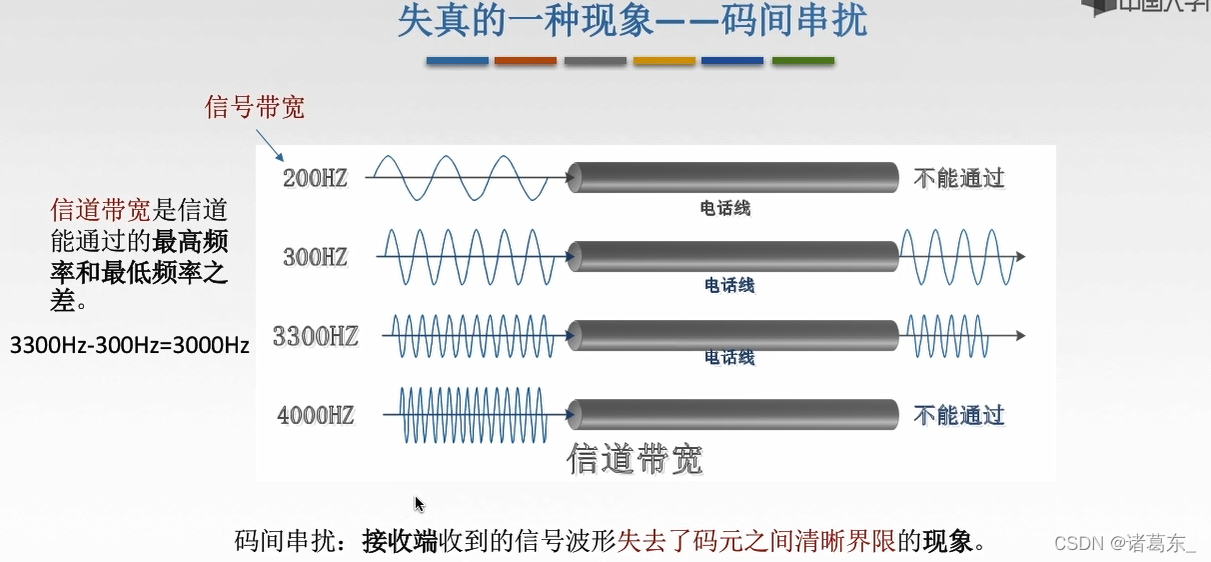

1.失真

在这里插入图片描述

码元传输速率太快，导致码元在接收端距离过近

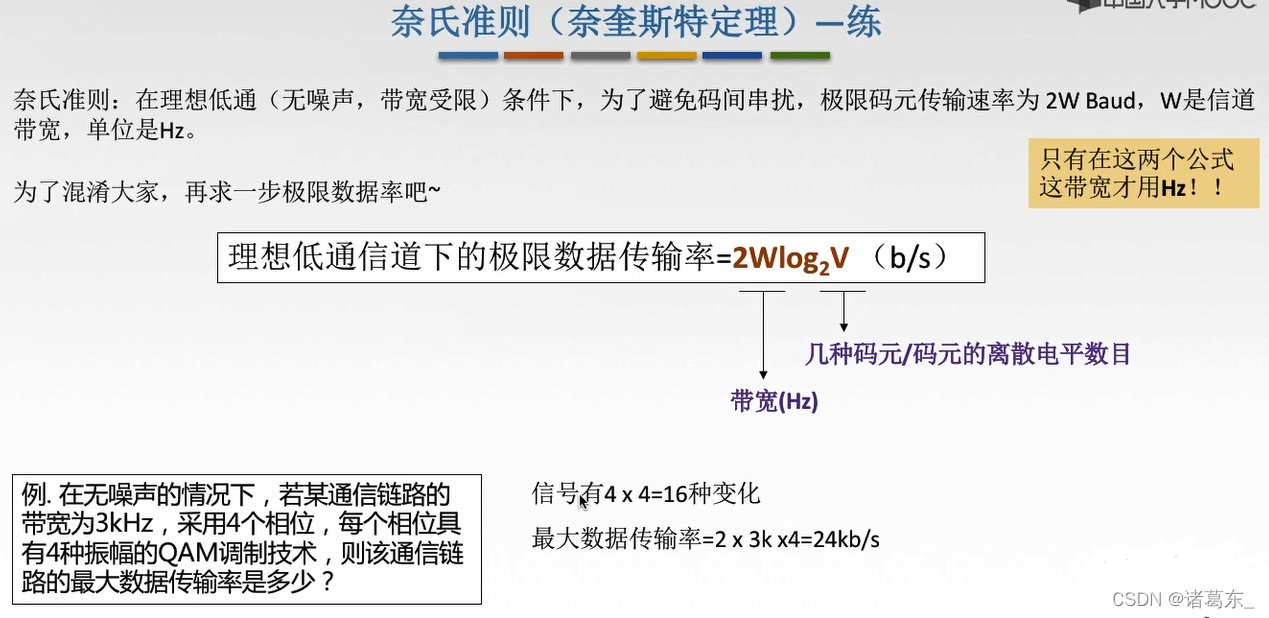

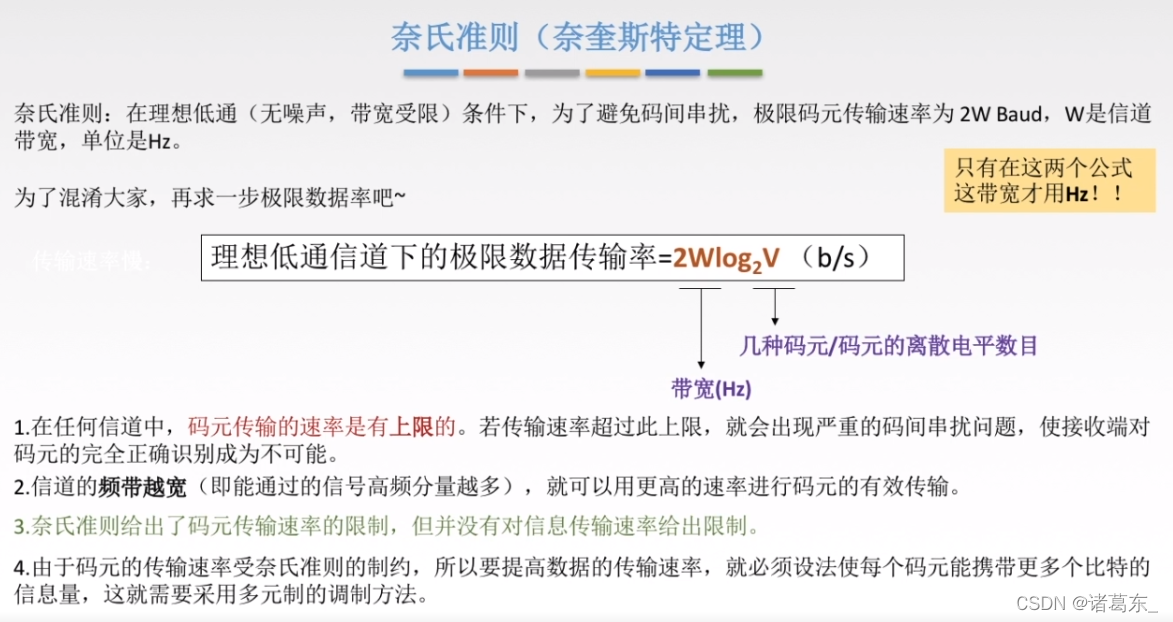

2.奈氏准则

在这里插入图片描述

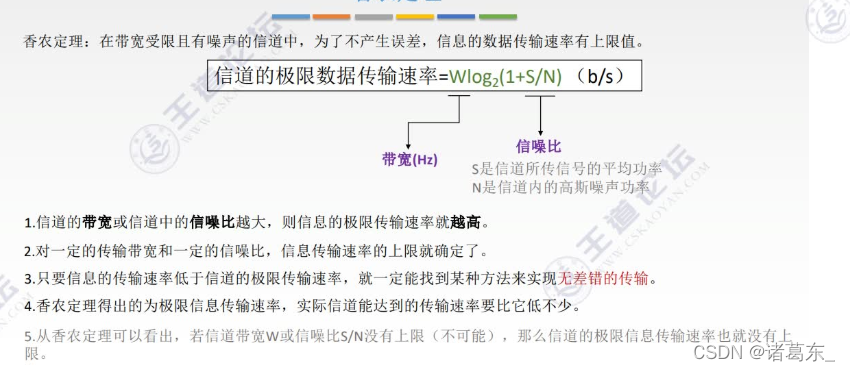

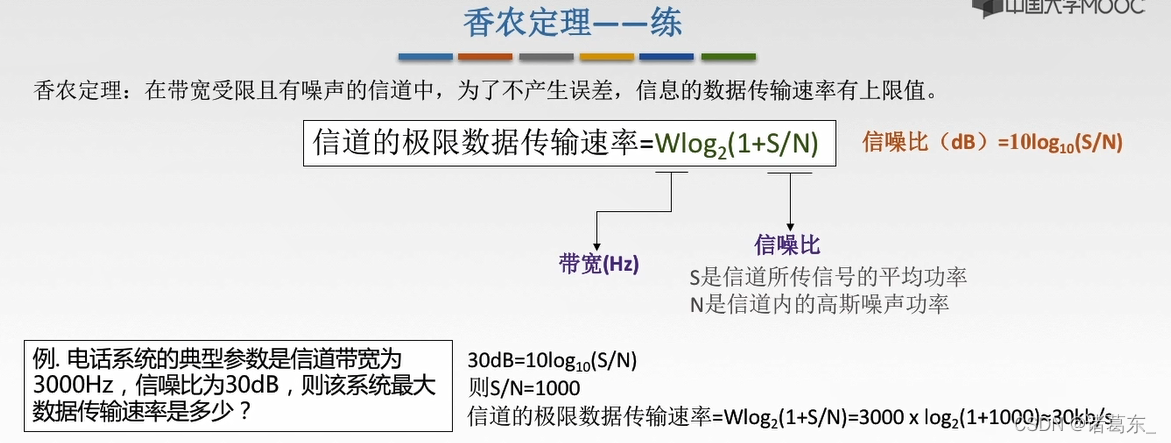

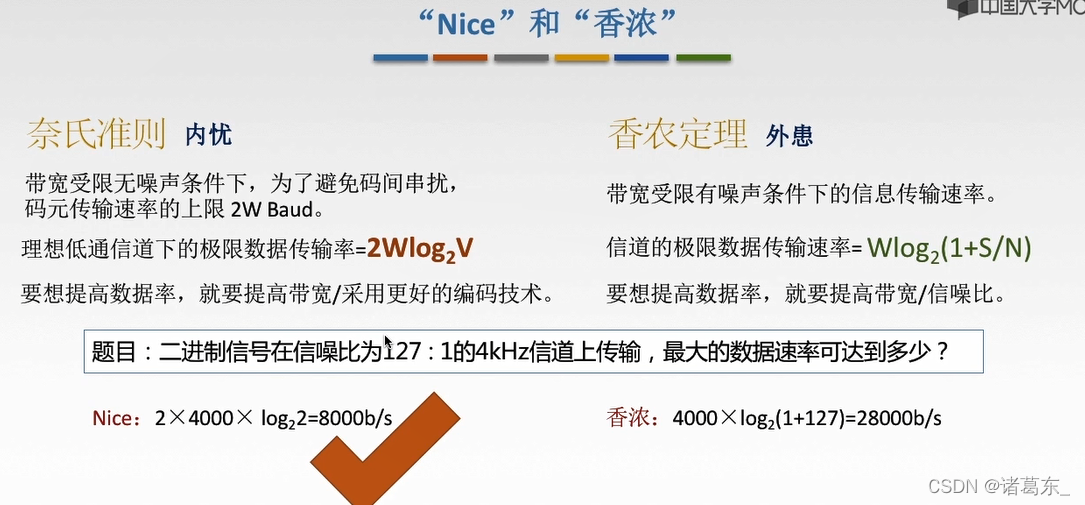

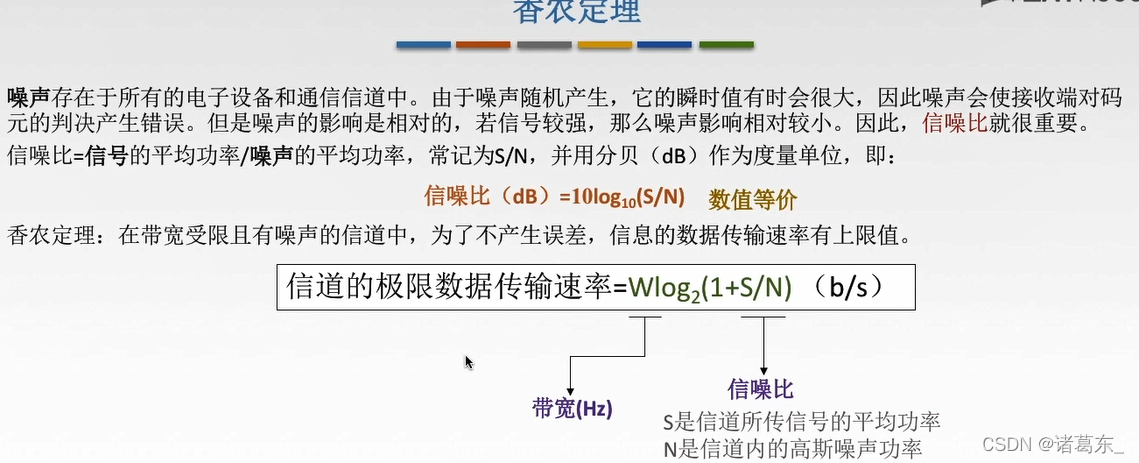

3.香农定理

在这里插入图片描述

四、编码&调制

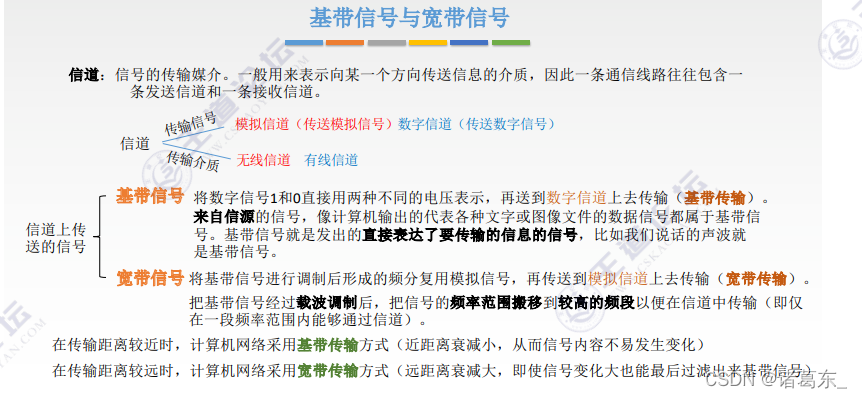

1.基带信号与宽带信号

在这里插入图片描述

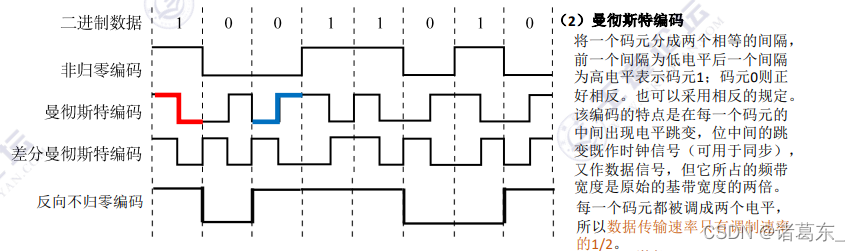

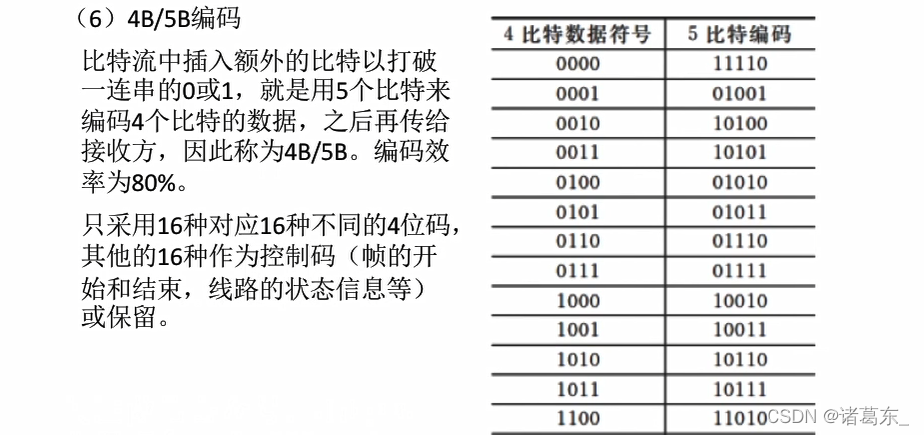

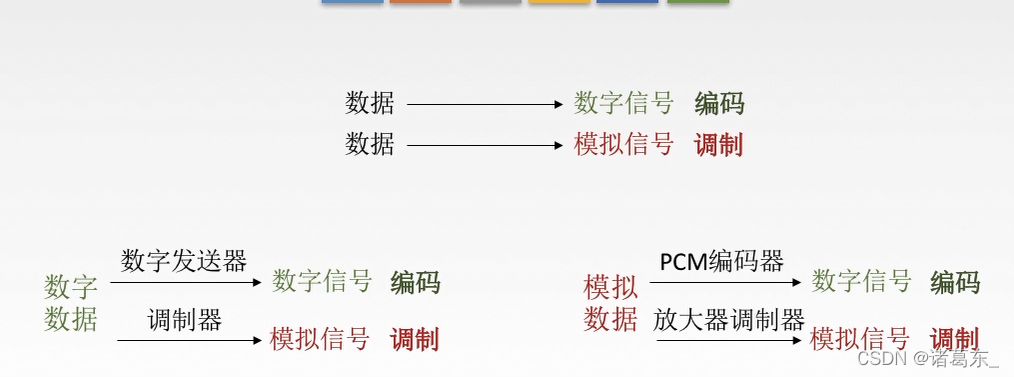

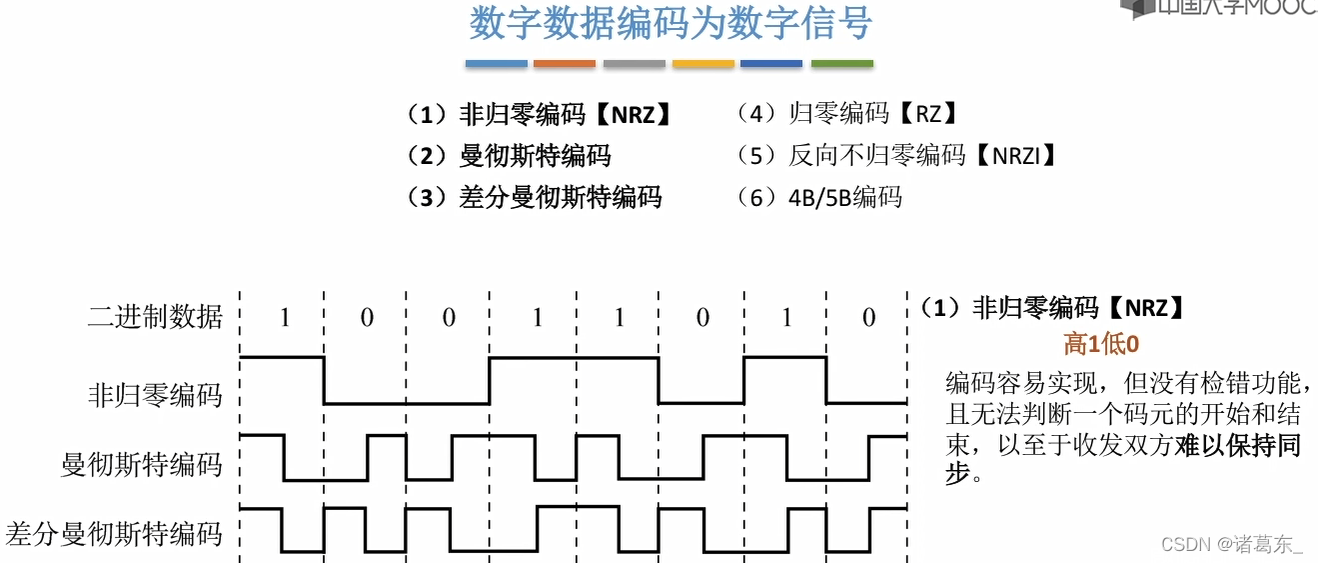

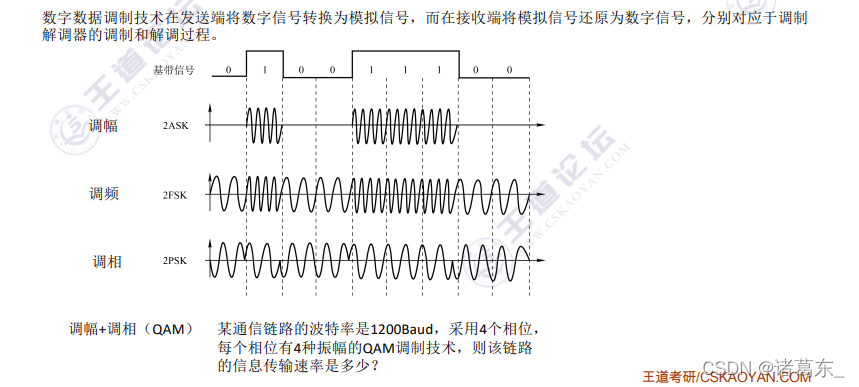

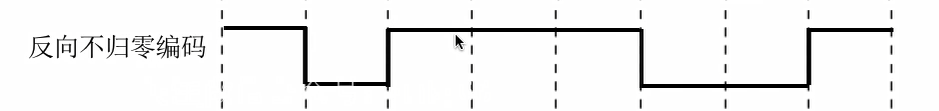

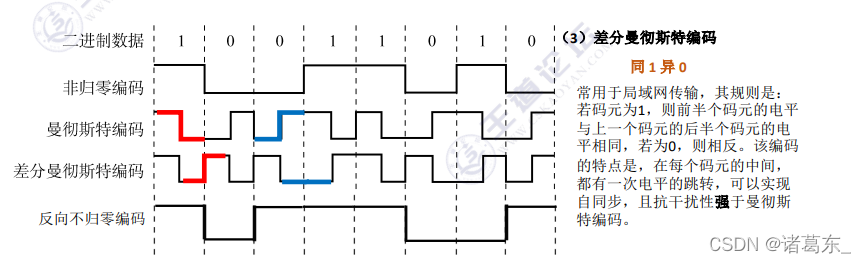

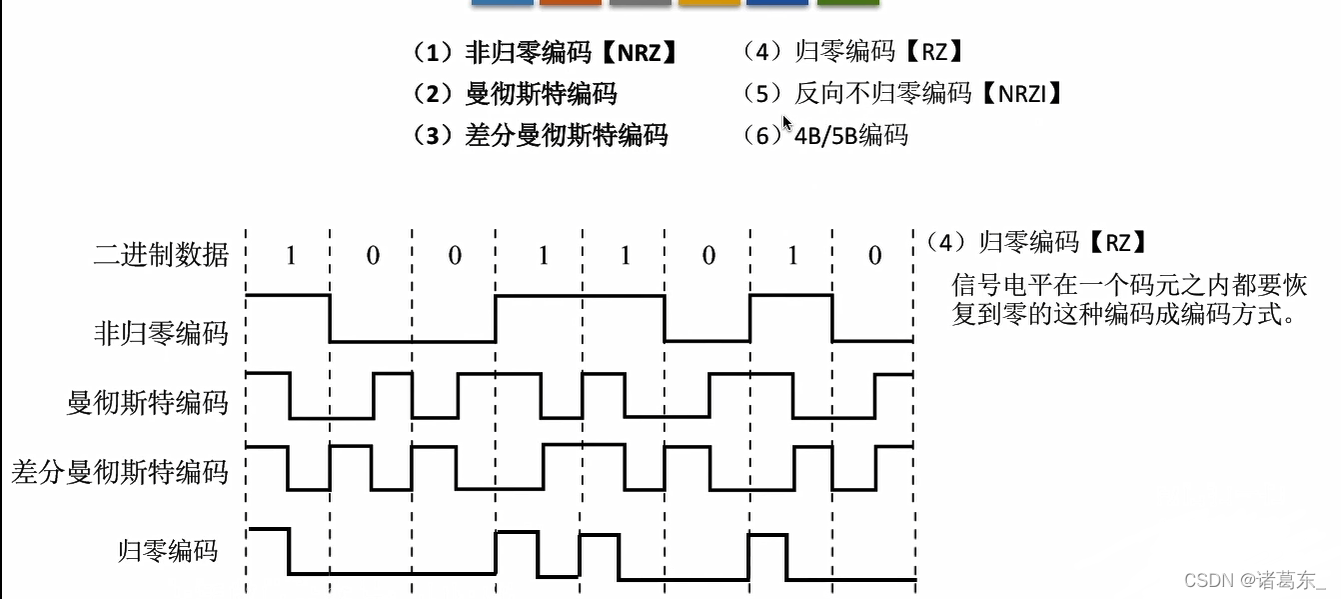

2.编码与调制

在这里插入图片描述

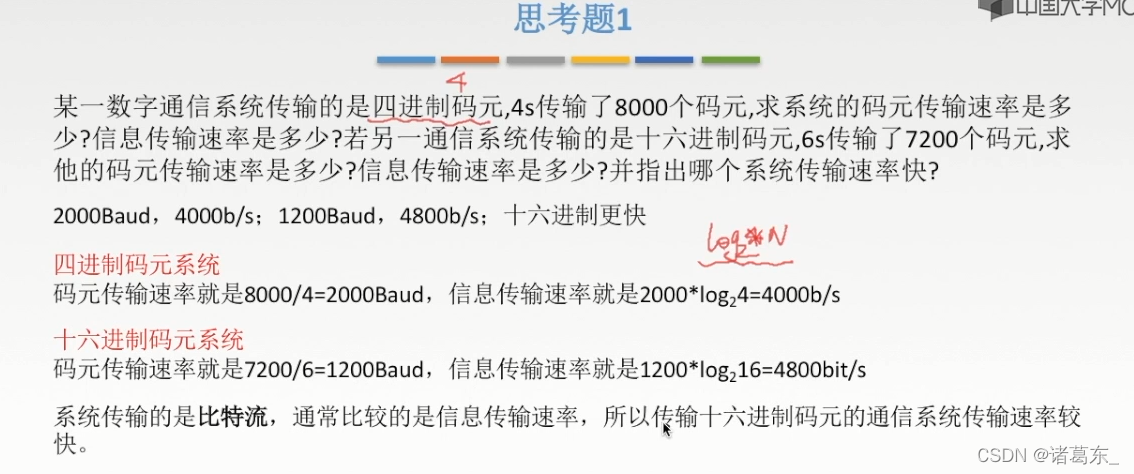

在这里插入图片描述

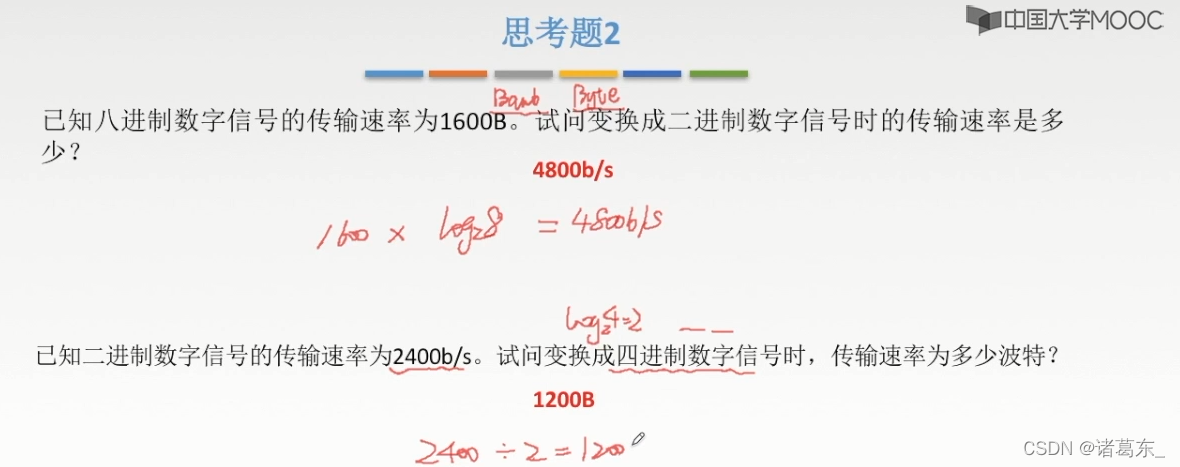

4800

在这里插入图片描述

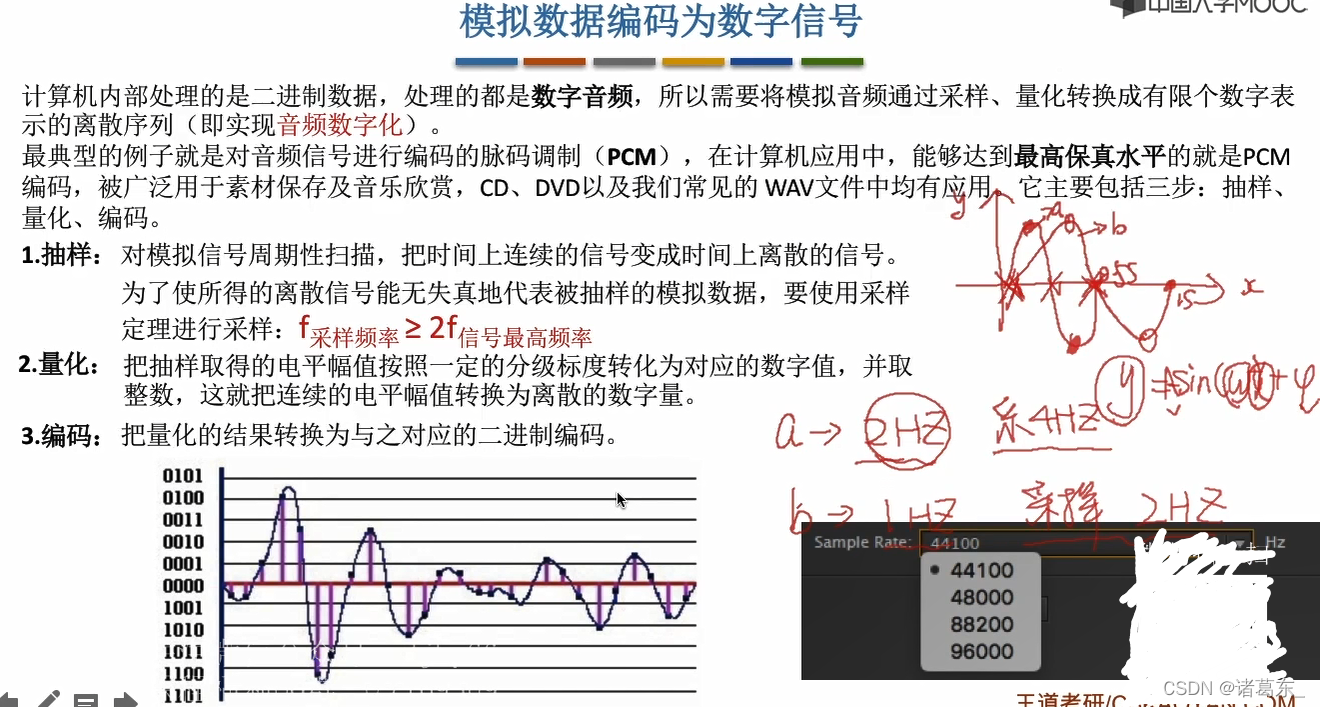

抽样：每一个相等的周期对信号采样一次，就是对信号取样，看这个周期里对应的电压是多少
量化：把他所对应的电压整数负数小数全部转换为整数并且按照一定的分级标准转化成对应的数字值。
编码：量化后假如得到了16种离散的电频幅值，那么就只需要用四位比特就可以表示这16种状态

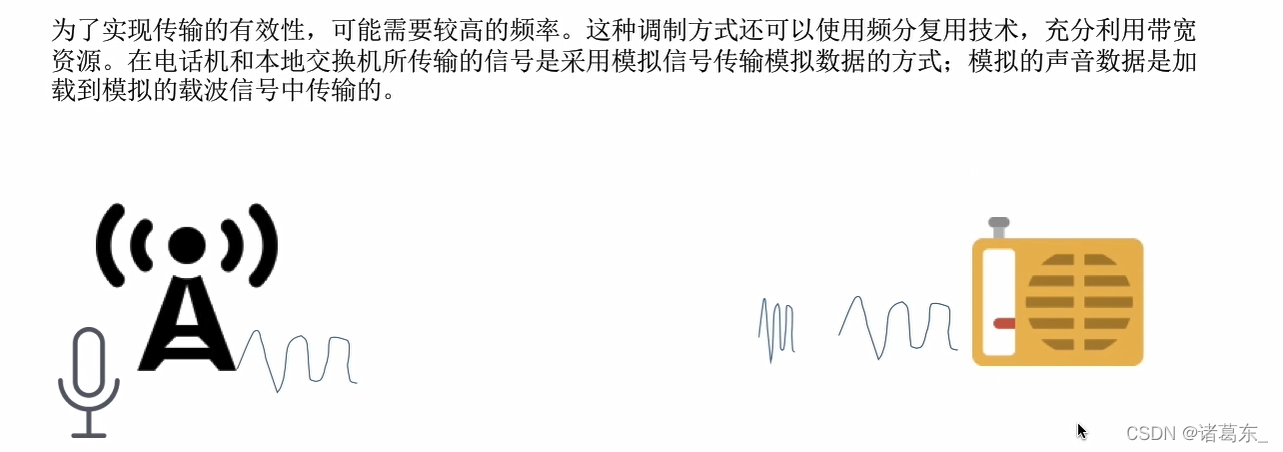

模拟数据调制为模拟信号：

传输过程中有课能信道很长，或者传输环境很恶劣就会导致传输的模拟信号受到一定的衰减，就要把传输的模拟信号调制成新的模拟信号

在这里插入图片描述

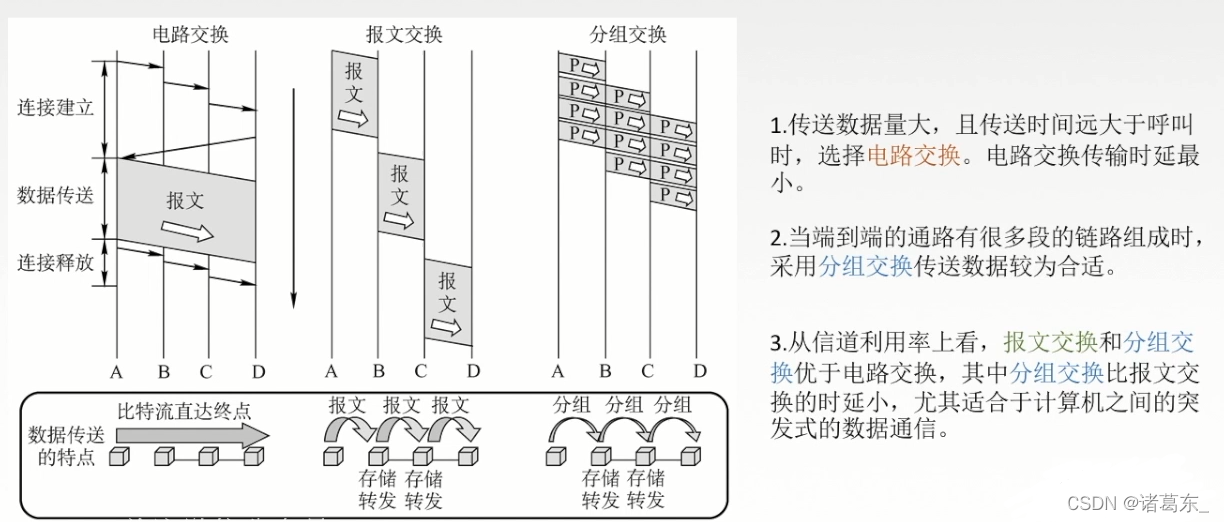

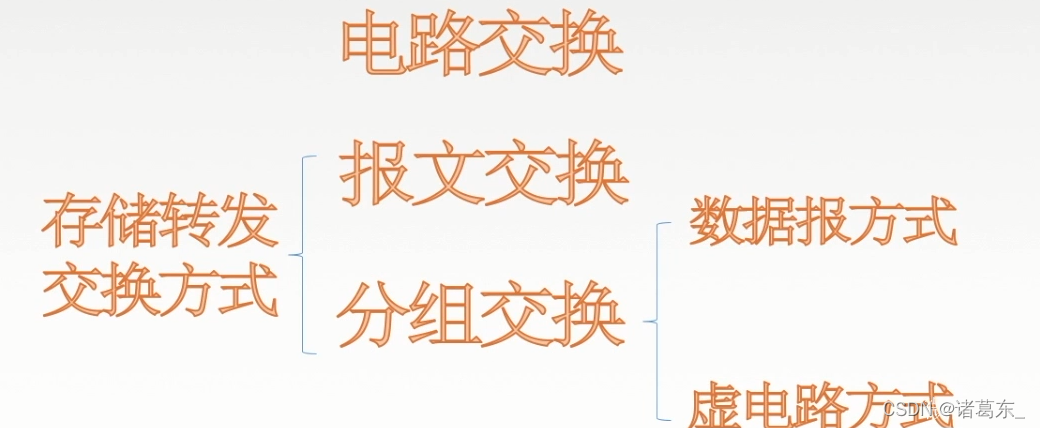

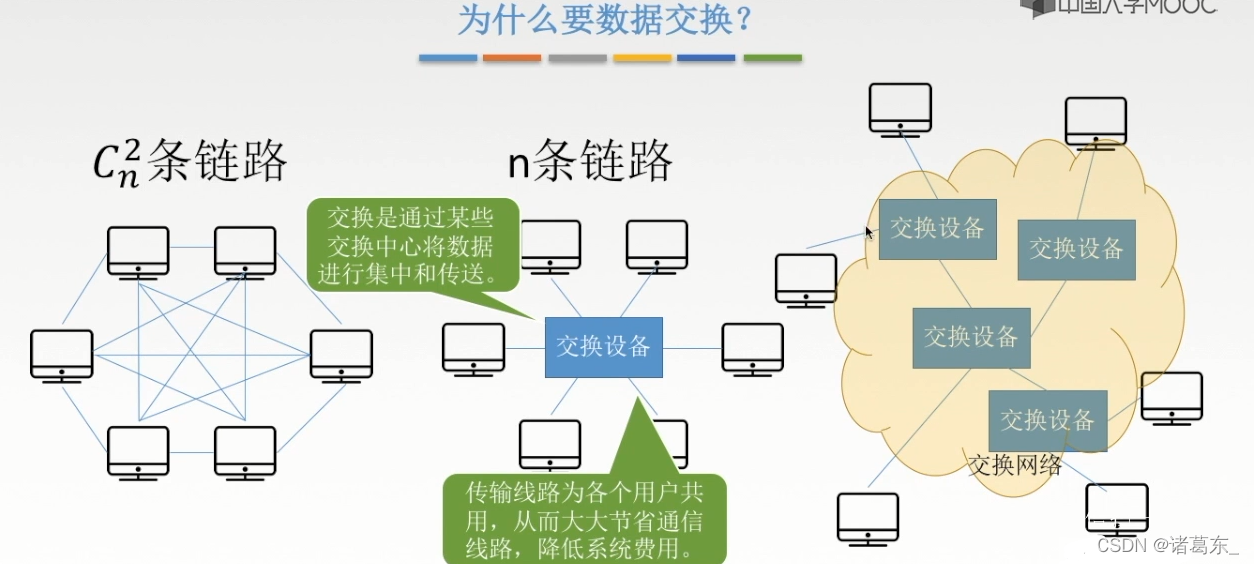

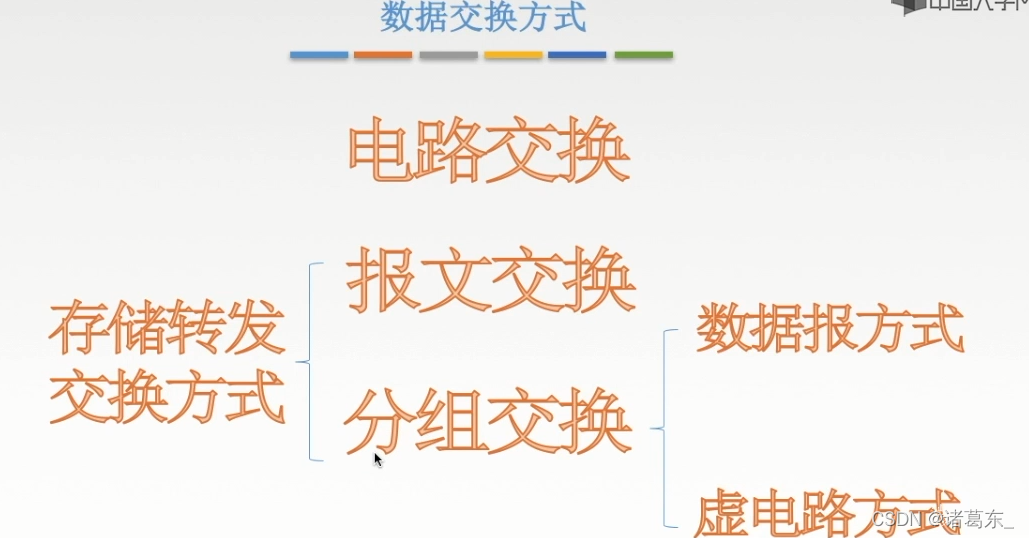

五、数据交换方式

在这里插入图片描述

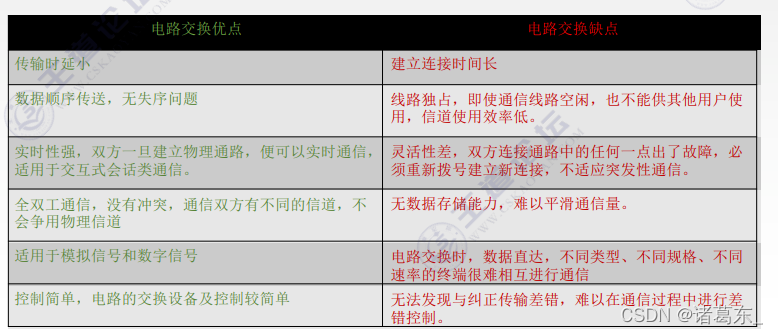

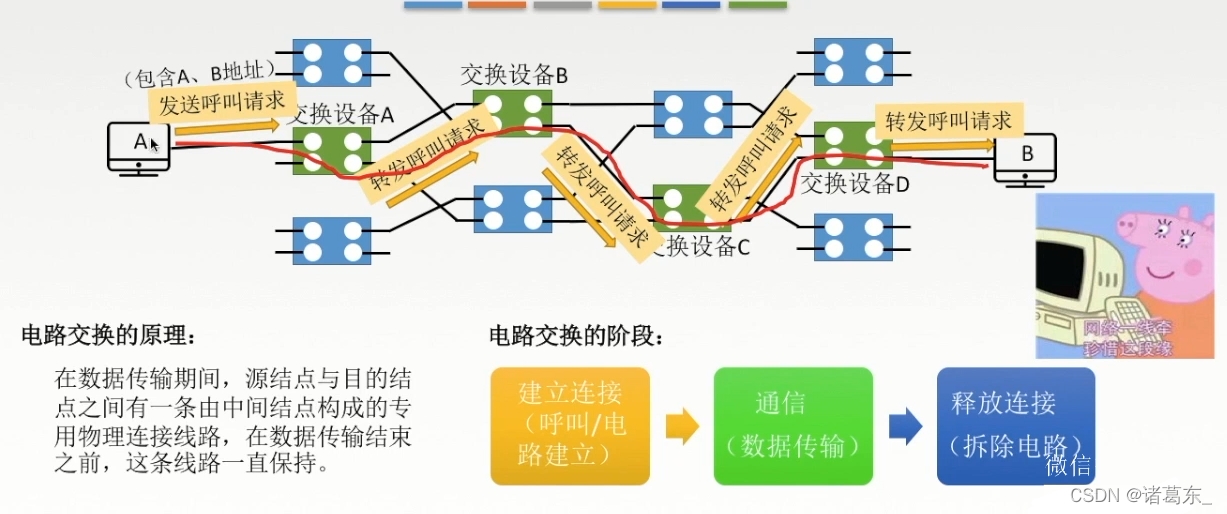

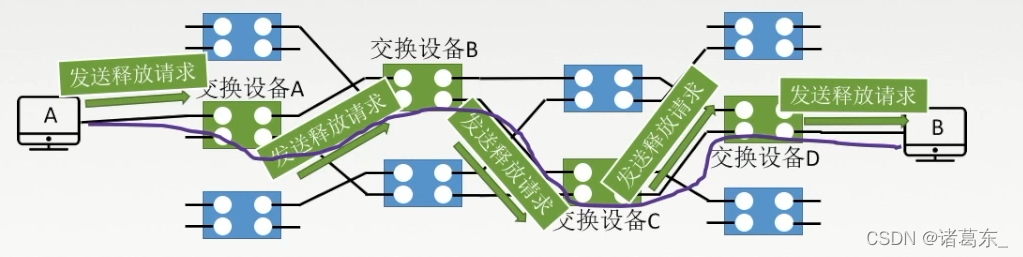

1.电路交换

在这里插入图片描述
如果A主机箱断开连接

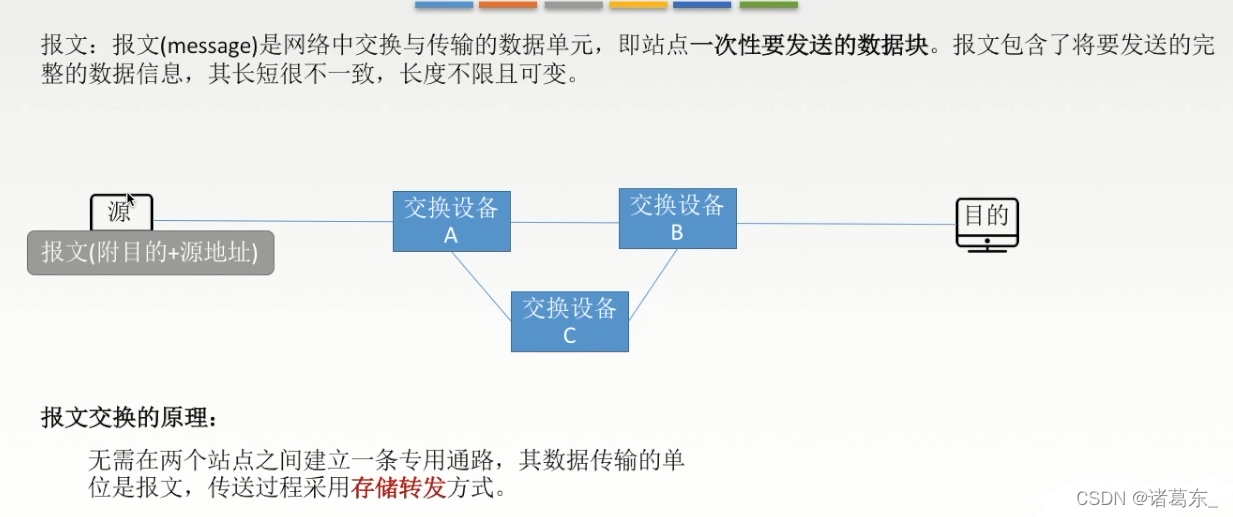

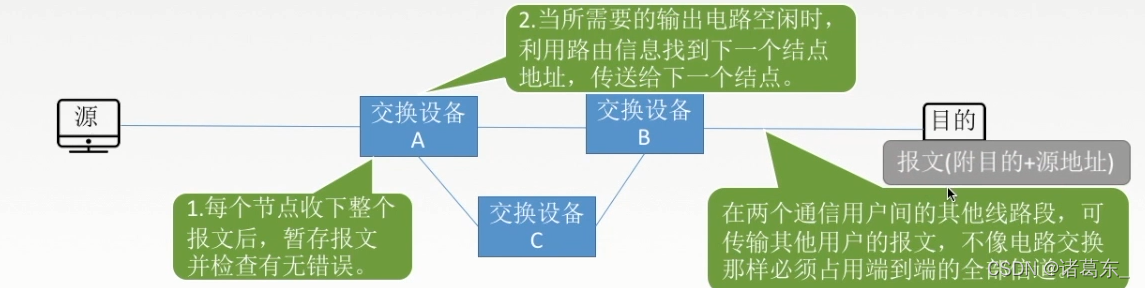

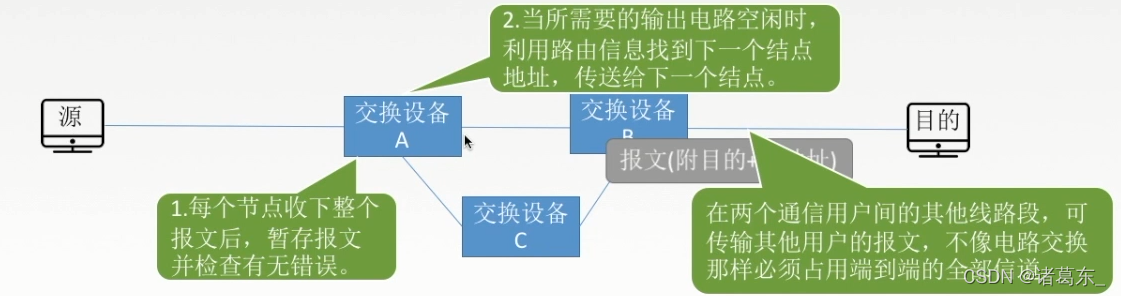

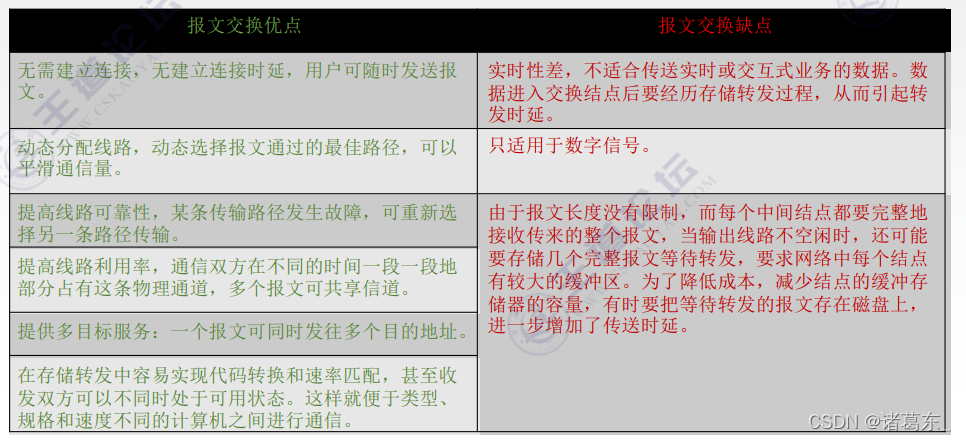

2.报文交换

在这里插入图片描述

假如要发送一份文件，那么一份文件就是一个报文，假如要发送一条语音，这也是一条报文，发送一个字，也是报文

路由信息:交换设备自己维护着一张比较大的路由表，根据这个路由表可以判断接下来走哪几个路由器到达目的主机的时间最短

在这里插入图片描述

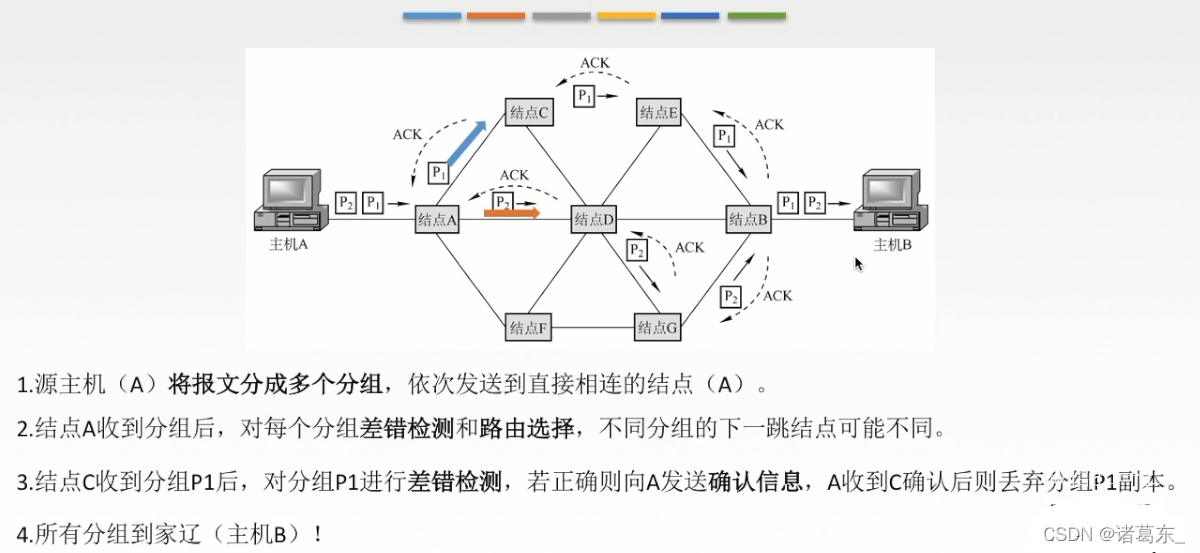

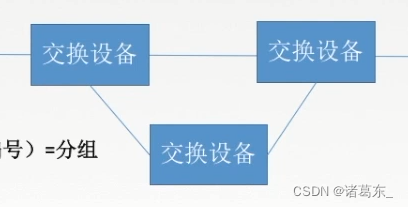

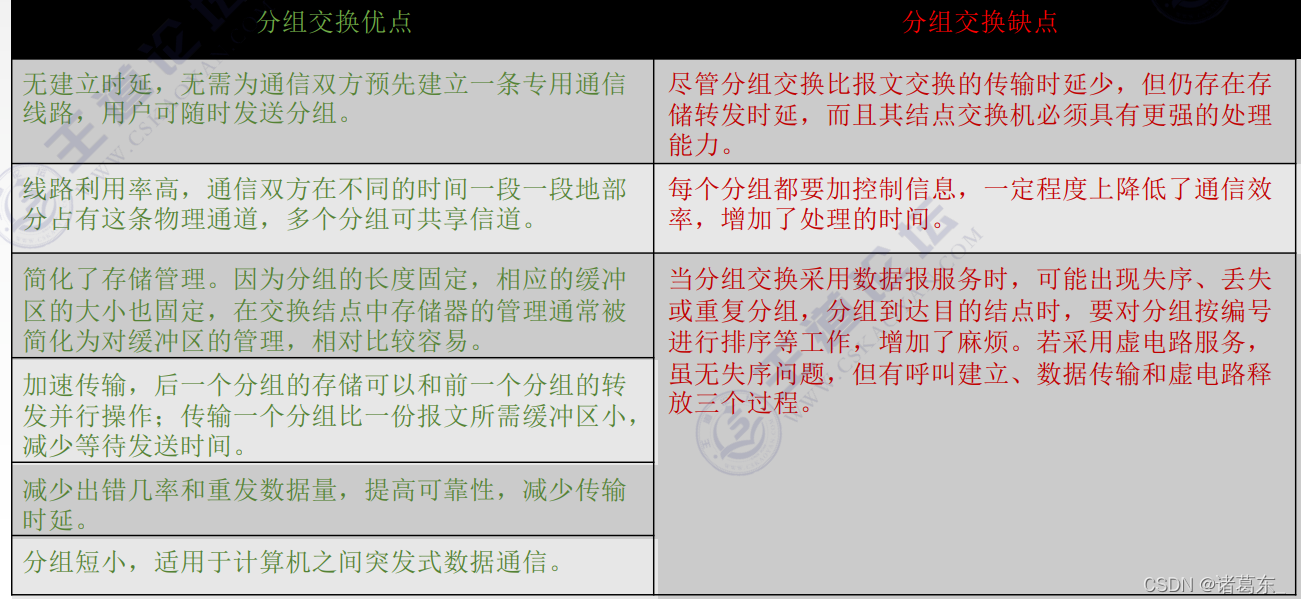

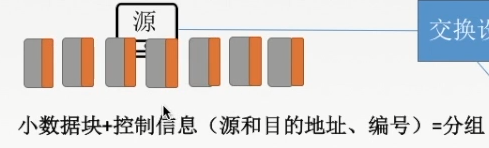

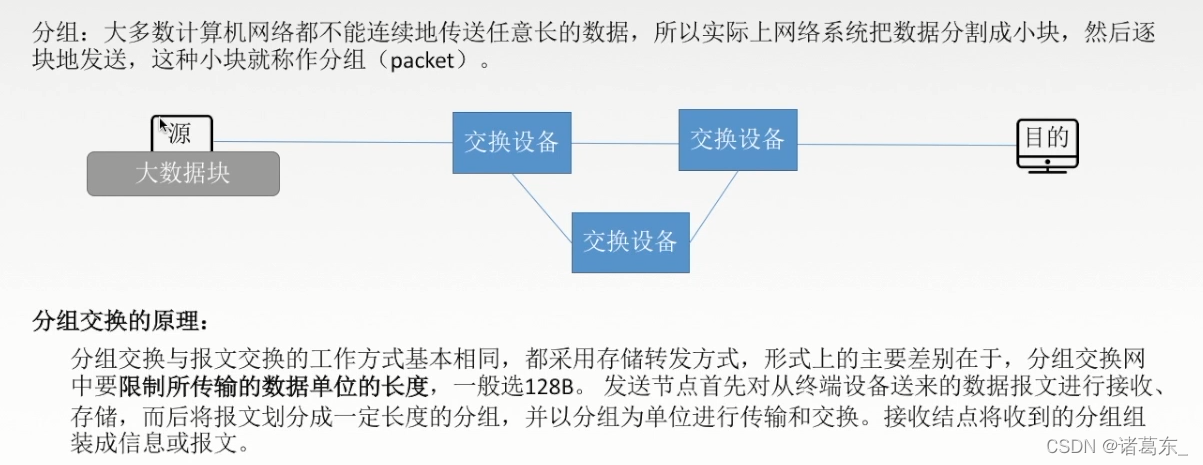

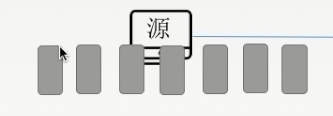

3.分组交换

在这里插入图片描述

如果大数据快不切割就是报文交换的方式，但是分组交换要切割

在这里插入图片描述

在这里插入图片描述

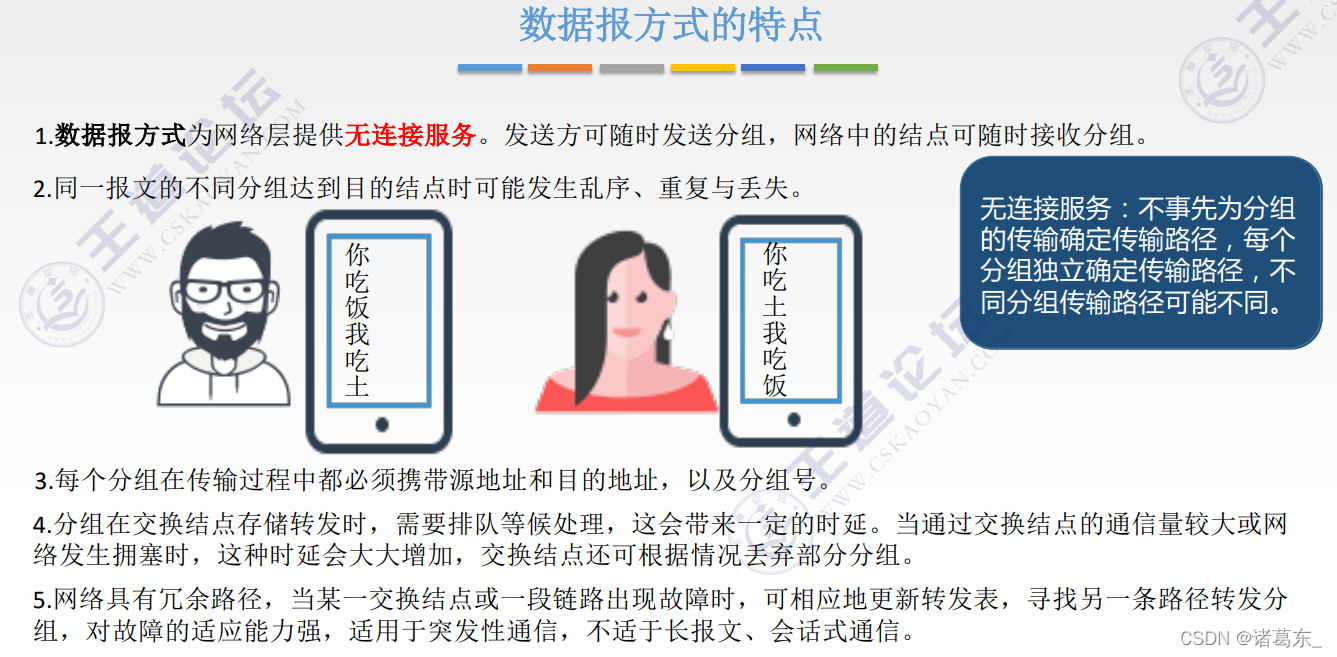

为什么有编号？
因为发出去之后根据当时的网络状况会在不同的交换设备中传输，到目的主机之后按照编号重组

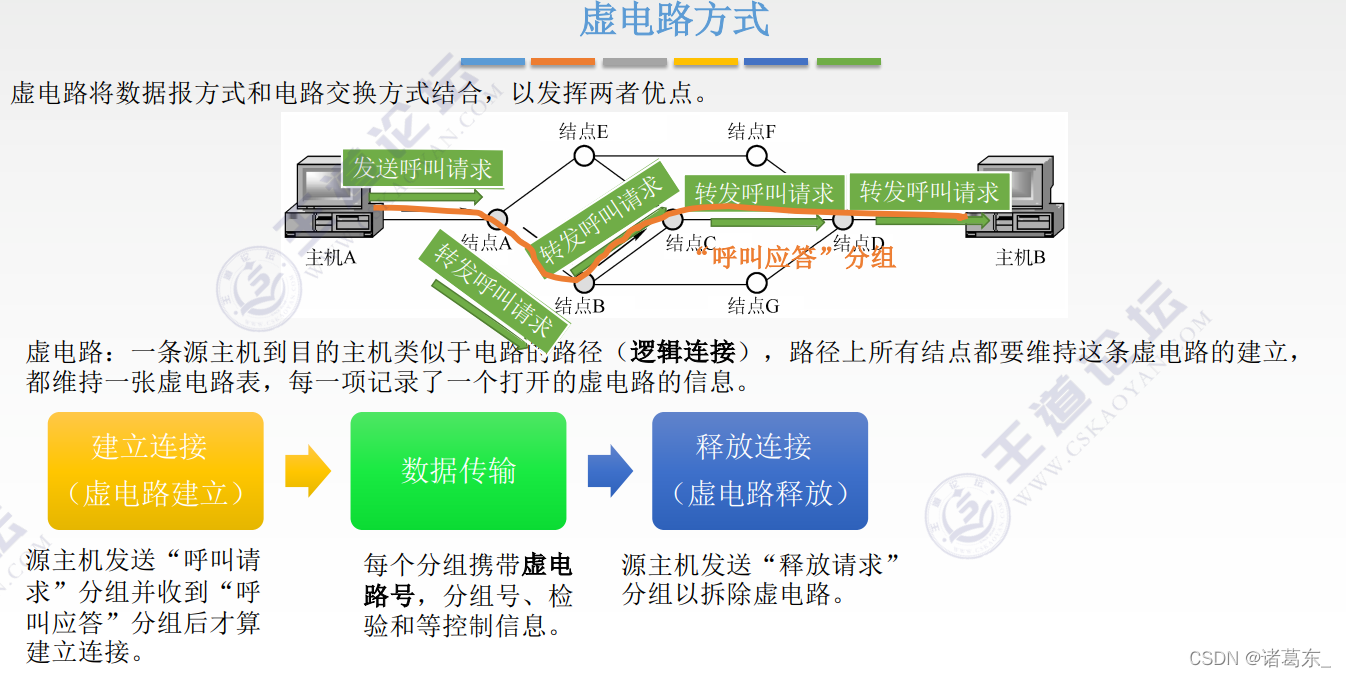

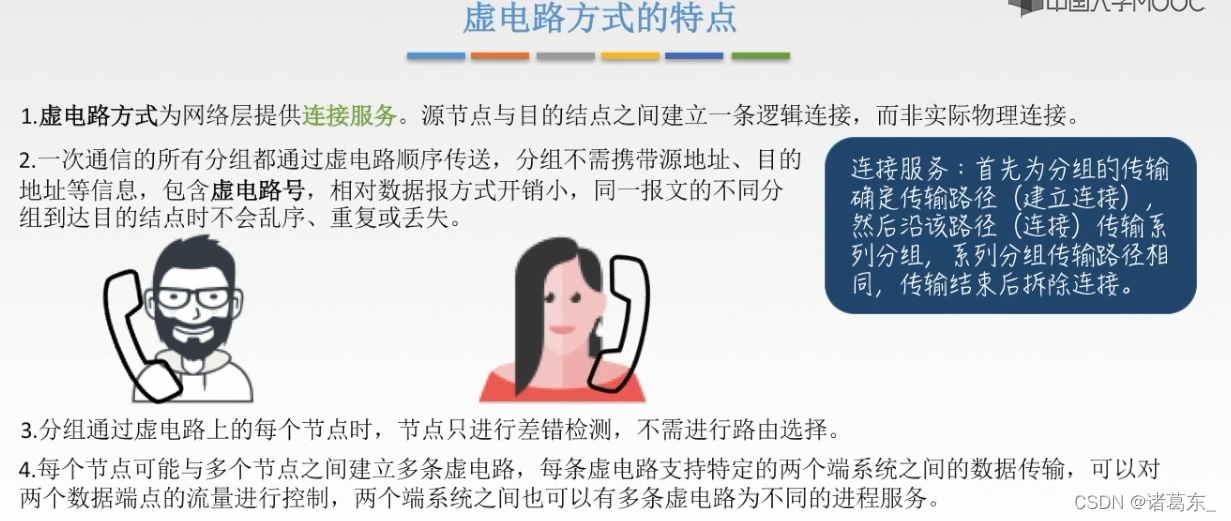

在这里插入图片描述

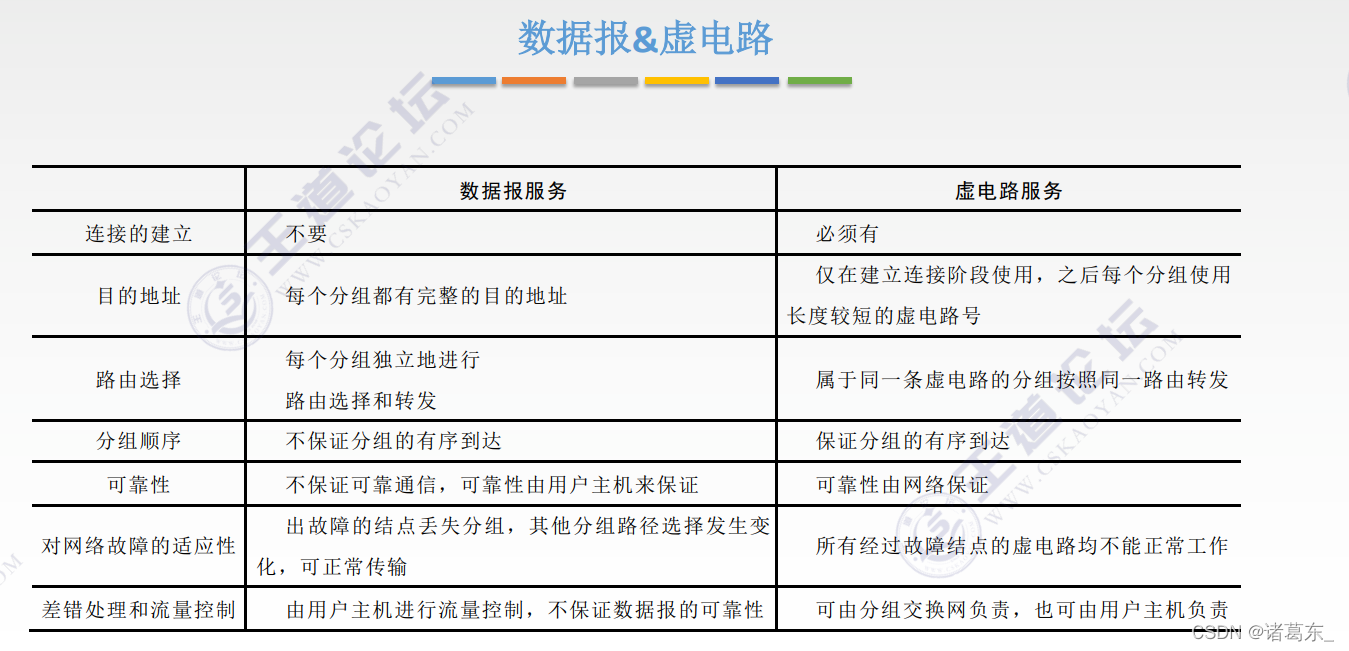

数据传输不需要携带目的地址，因为连接建立好之后路径也就唯一确定了，
虚电路号就是唯一标识是哪一条电路的分组，主机B要根据虚电路号给分组分类

在这里插入图片描述

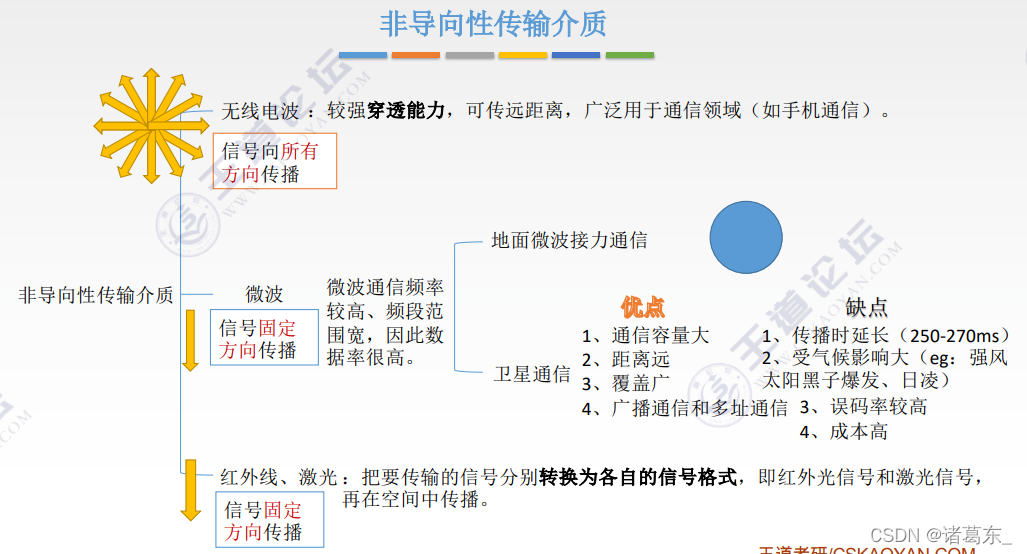

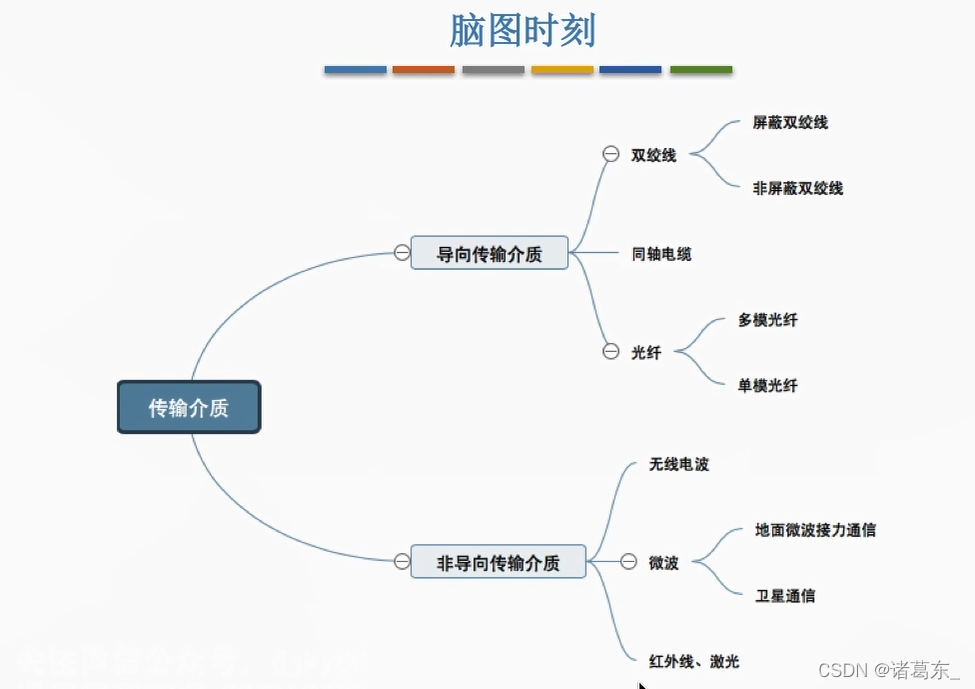

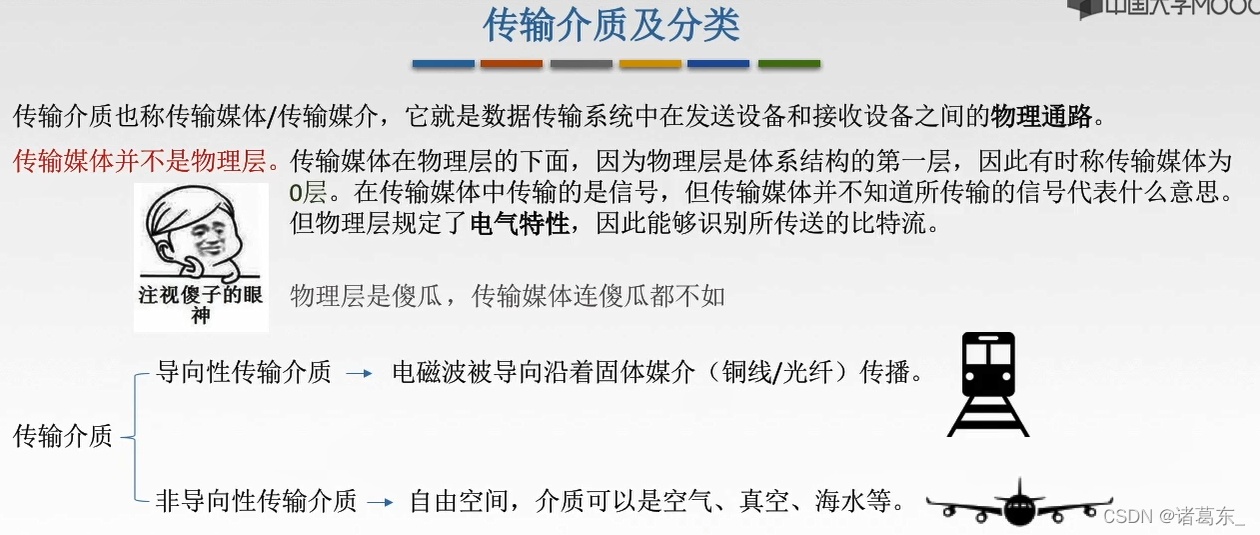

六、物理层传输介质

在这里插入图片描述

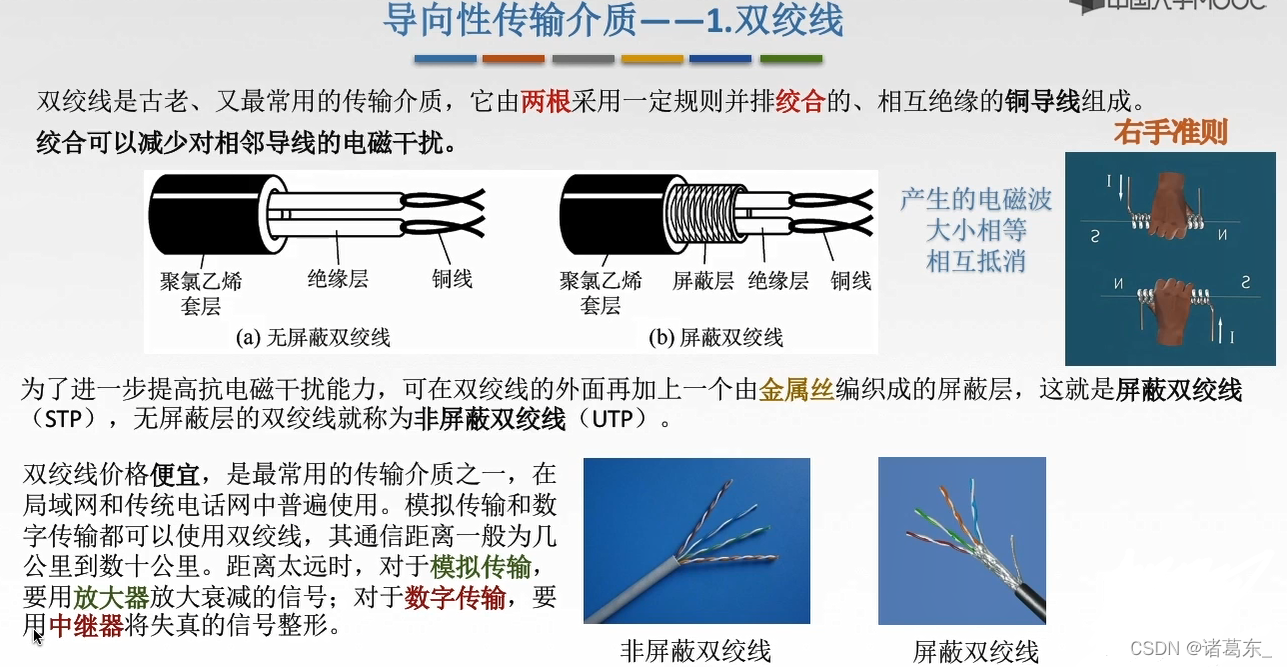

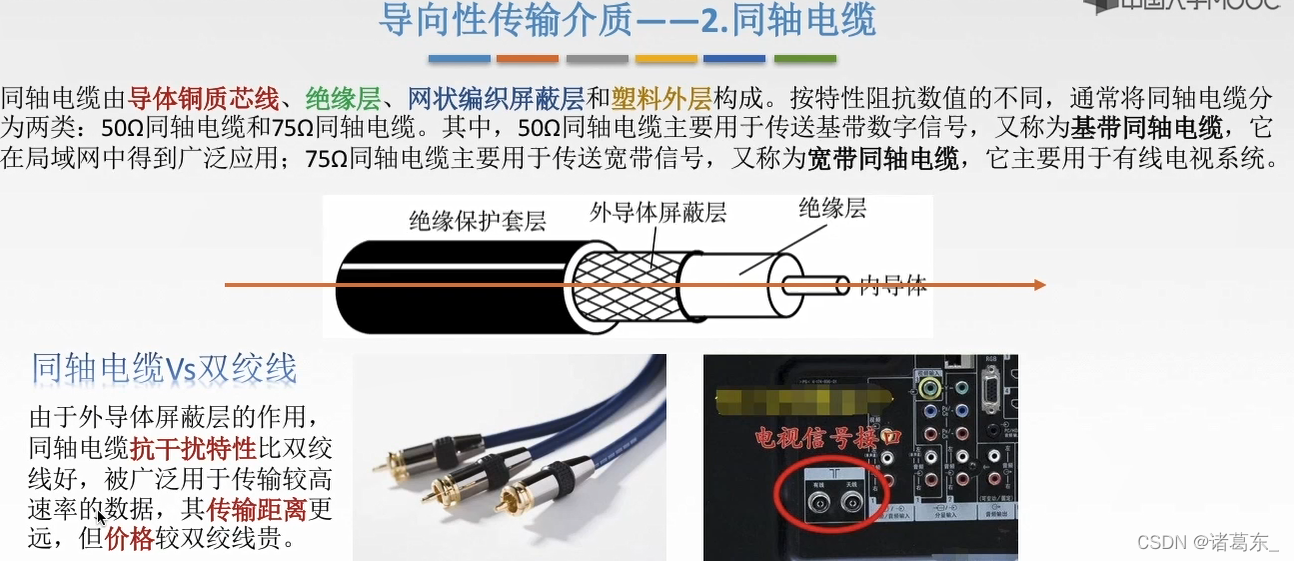

1.导向性传输介质

在这里插入图片描述

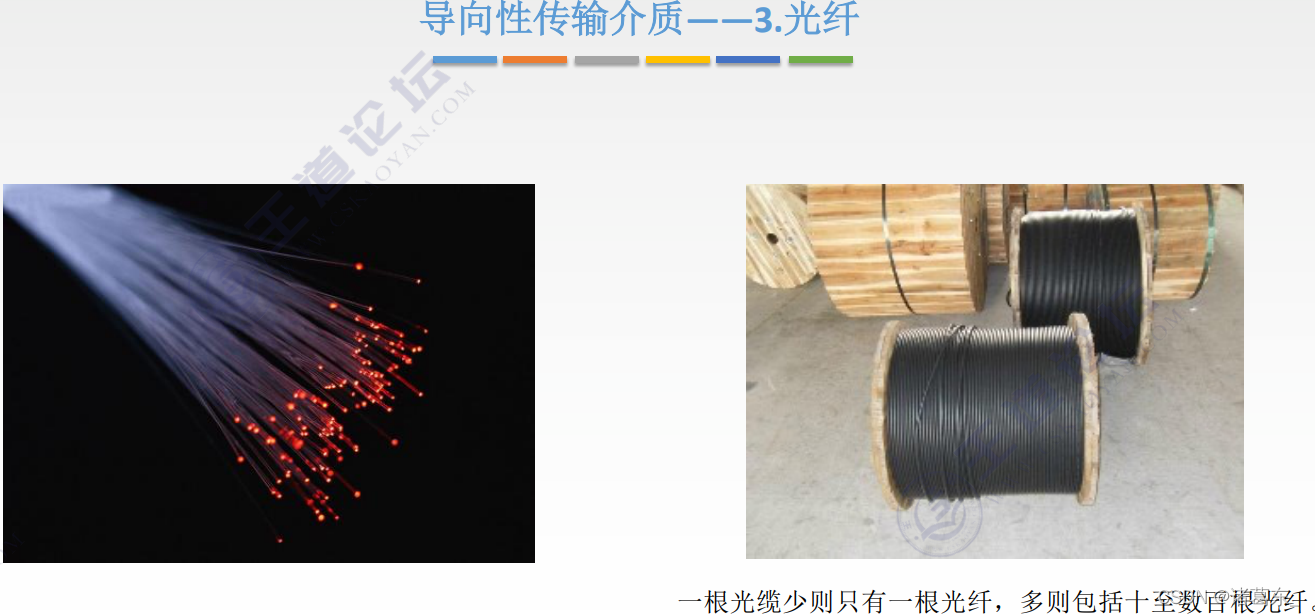

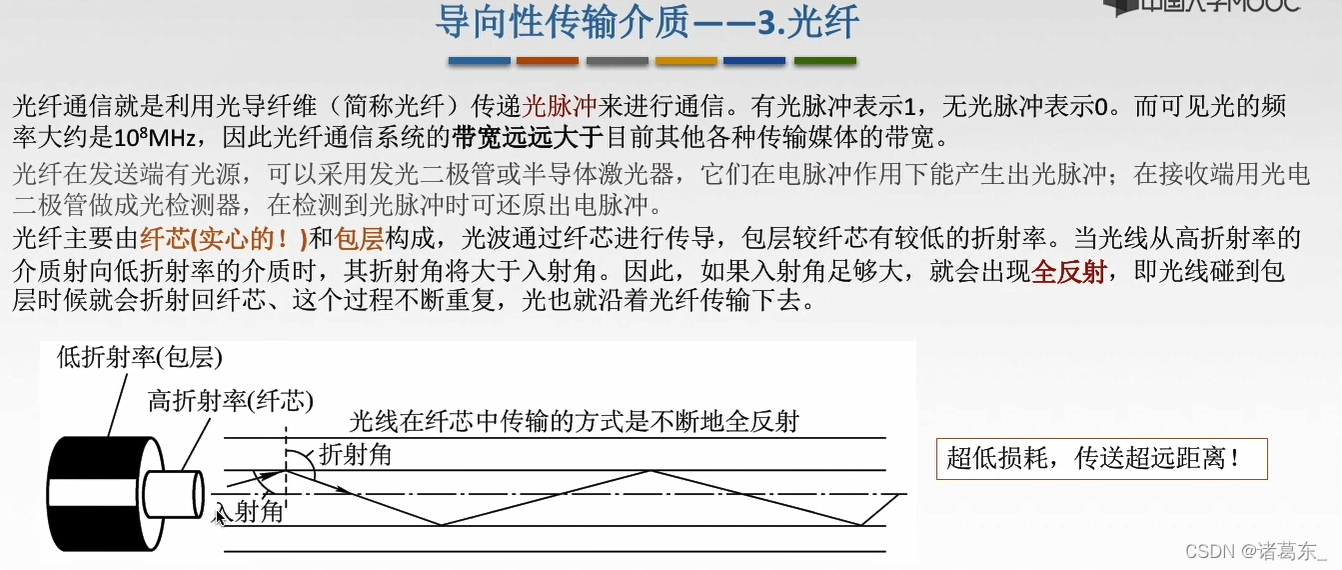

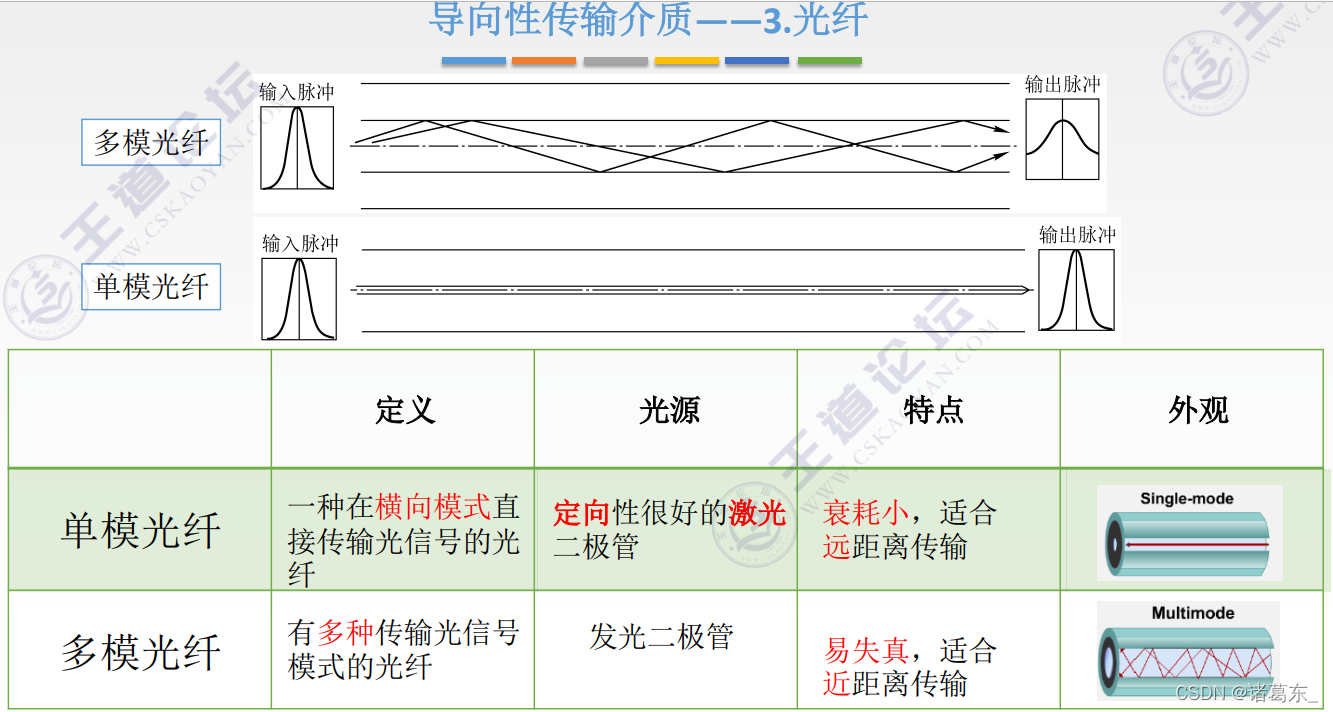

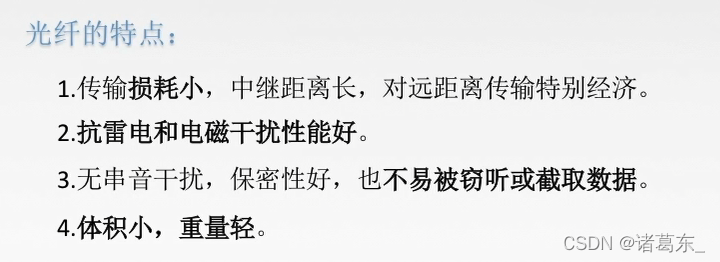

以上两种是传输的电磁波，而光纤传播的是光波

七、物理层设备

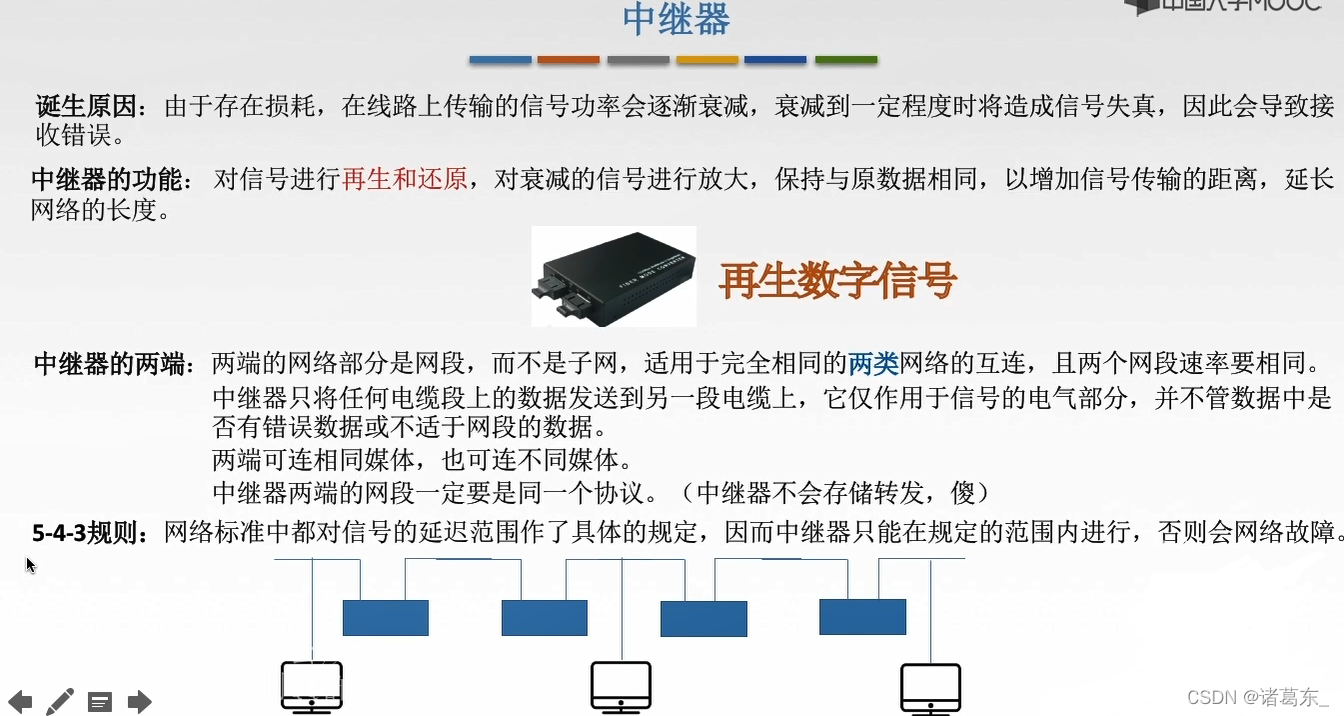

1.中继器

在这里插入图片描述

5：最多不超过五个网段
4：在五个网段内，最多只能有四个物理层的网络设备，可以是中继器或者是集线器都可以
3：只有三个段可以挂接计算机

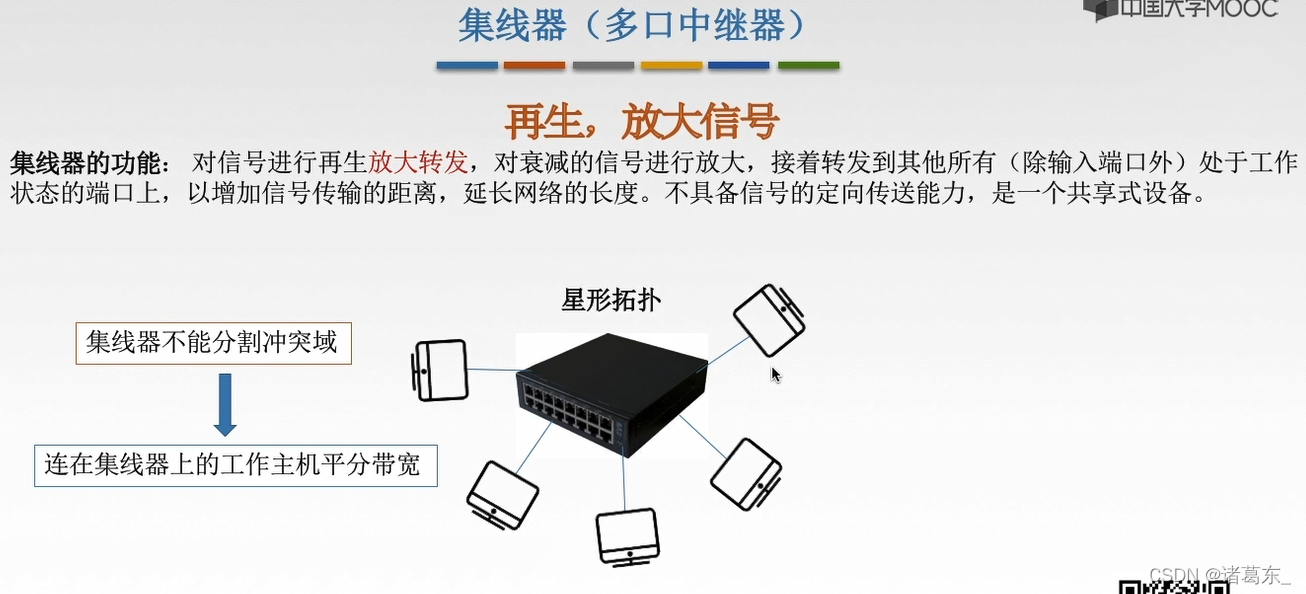

2.集线器

集线器是一种多端口的中继器

在这里插入图片描述
