LVS负载均衡NAT模式群集部署

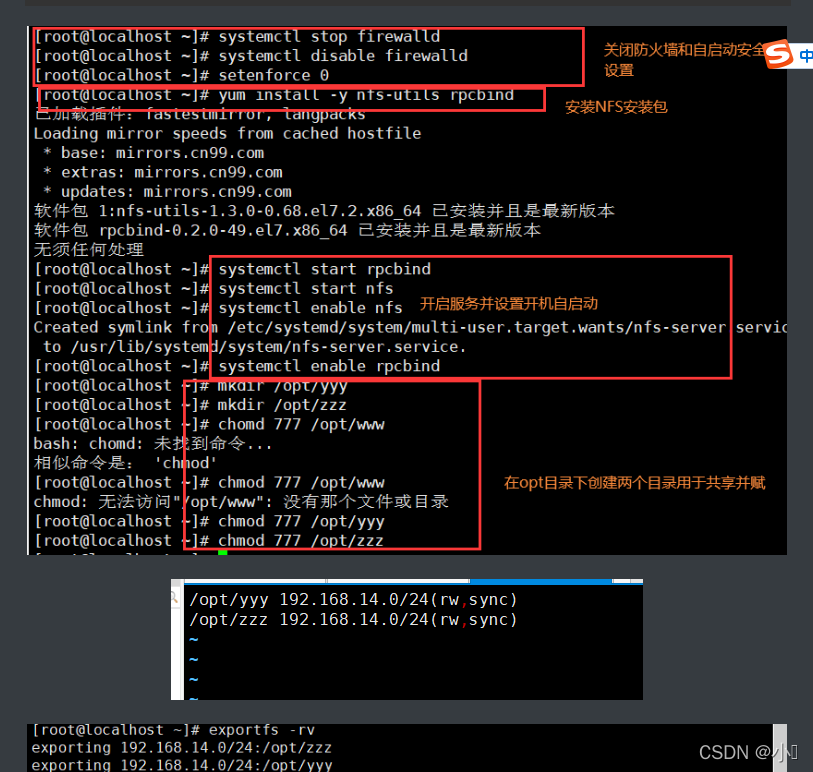

部署共享存储

NFS服务器：192.168.14.30

systemctl stop firewalld
systemctl disable firewalld
setenforce 0

yum -y install nfs-utils rpcbind

systemctl start rpcbind
systemctl start nfs

systemctl enable nfs
systemctl enable rpcbind

mkdir /opt/yyy
mkdir /opt/zzz

chmod 777 /opt/yyy
chmod 777 /opt/zzz

vim /etc/exports
/opt/yyy 192.168.172.0/24(rw,sync)
/opt/zzz 192.168.172.0/24(rw,sync)

exportfs -rv

在这里插入图片描述

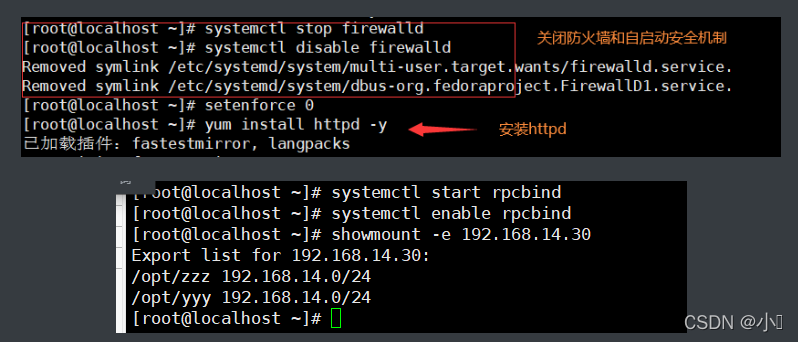

配置节点服务器

Wed节点服务器1：192.168.14.40
Wed节点服务器2：192.168.14.50

systemctl stop firewalld
systemctl disable firewalld
setenforce 0

yum install httpd -y
systemctl start httpd
systemctl enable httpd

yum -y install nfs-utils rpcbind

systemctl start rpcbind
systemctl enable rpcbind
showmount -e 192.168.14.30

在这里插入图片描述

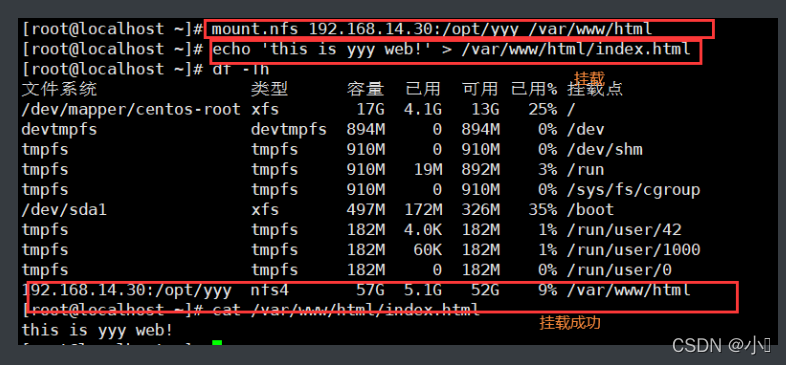

Wed节点服务器1：192.168.14.40

mount.nfs 192.168.10.12:/opt/yyy /var/www/html
echo 'this is yyy web!' > /var/www/html/index.html

cat /var/www/html/index.html

在这里插入图片描述

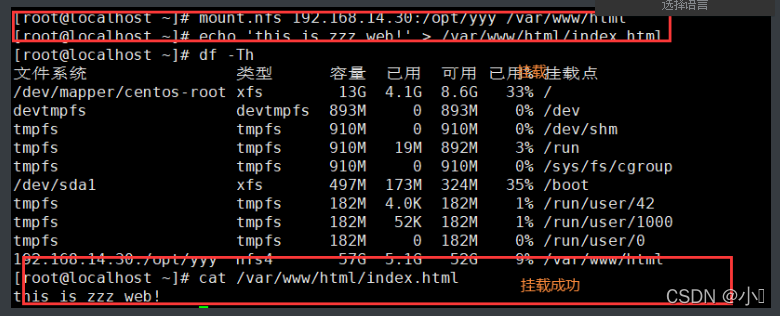

Web节点服务器2：192.168.14.50

mount.nfs 192.168.14.30:/opt/yyy /var/www/html
echo 'this is zzz web!' > /var/www/html/index.html

cat /var/www/html/index.html

在这里插入图片描述

配置负载调度器

systemctl stop firewalld.service
systemctl disable firewalld.service
setenforce 0

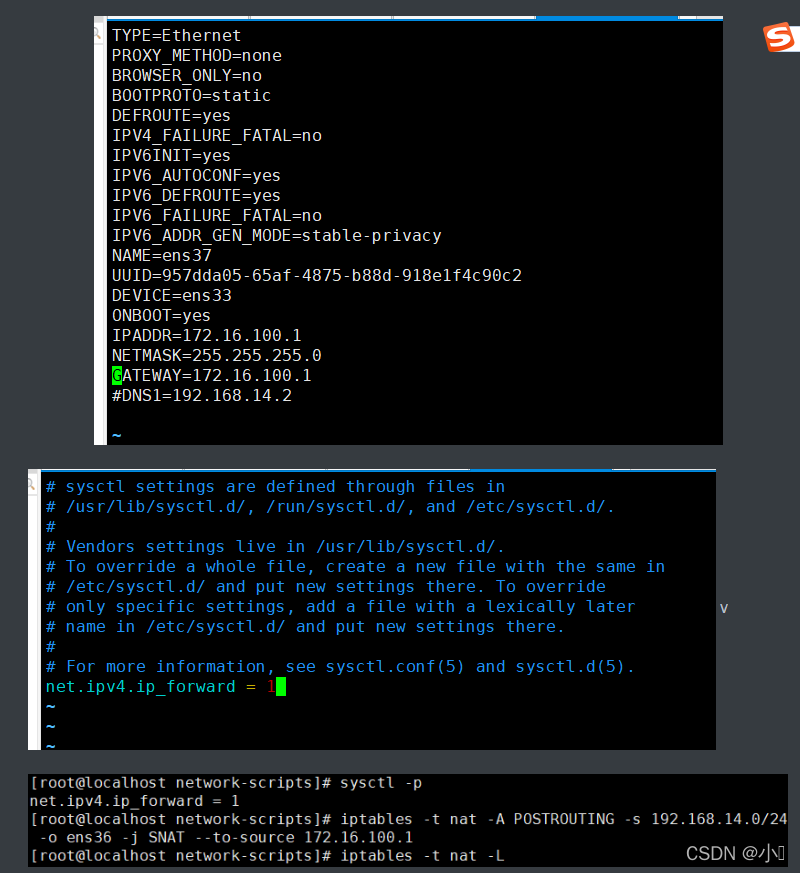

（1）配置SNAT转发规则

vim /etc/sysctl.conf
net.ipv4.ip_forward = 1
或
echo '1' > /proc/sys/net/ipv4/ip_forward
sysctl -p

iptables -t nat -F
iptables -F
iptables -t nat -A POSTROUTING -s 192.168.14.0/24 -o ens36 -j SNAT --to-source 172.16.100.1

在这里插入图片描述

（2）加载LVS内核模块

#加载 ip_vs模块
modprobe ip_vs
#查看 ip_vs版本信息
cat /proc/net/ip_vs

在这里插入图片描述

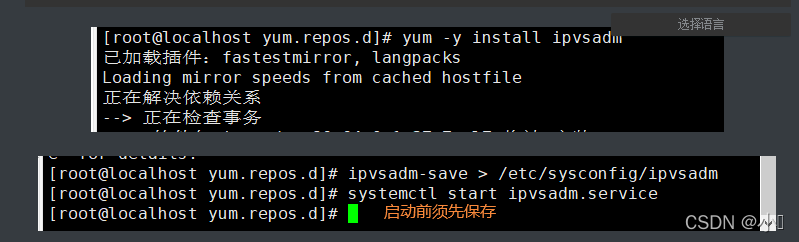

（3）安装ipvsadm 管理工具

yum -y install ipvsadm

#启动服务前须保存负载分配策略
ipvsadm-save > /etc/sysconfig/ipvsadm
或
ipvsadm --save > /etc/sysconfig/ipvsadm

systemctl start ipvsadm.service

在这里插入图片描述

（4）配置负载分配策略（NAT模式只要在服务器上配置，节点服务器不需要特殊配置）

#清除原有策略
ipvsadm -C

ipvsadm -A -t 172.16.100.1:80 -s rr
ipvsadm -a -t 172.16.100.1:80 -r 192.168.14.40:80 -m
ipvsadm -a -t 172.16.100.1:80 -r 192.168.14.50:80 -m
#启用策略
ipvsadm

#查看节点状态，Masq代表 NAT模式
ipvsadm -ln
#保存策略
ipvsadm-save > /etc/sysconfig/ipvsadm


sadm -a -t 172.16.100.1:80 -r 192.168.14.50:80 -m
#启用策略
ipvsadm

#查看节点状态，Masq代表 NAT模式
ipvsadm -ln
#保存策略
ipvsadm-save > /etc/sysconfig/ipvsadm
