STM32之SPI和W25Q128

目录

SPI 介绍

SPI 物理架构

SPI 工作原理

SPI 工作模式

 W25Q128 介绍

W25Q128 存储架构

W25Q128 常用指令

W25Q128 状态寄存器

W25Q128 常见操作流程

实验：使用 SPI 通讯读写 W25Q128 模块

硬件接线

cubeMX配置

w25q128_write_nocheck流程图

代码：

---

SPI 介绍

SPI 是什么？

SPI 是串行外设接口（ Serial Peripheral Interface ）的缩写，是一种高速的，全双工，同步的通信总

线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为 PCB 的布局上节省空间，提

供方便，正是出于这种简单易用的特性，越来越多的芯片集成了这种通信协议，比如

AT91RM9200

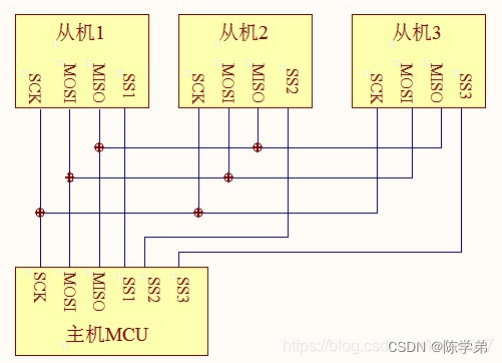

SPI 物理架构

SPI 包含 4 条总线， SPI 总线包含 4 条总线，分别为 SS 、 SCK 、 MOSI 、 MISO 。它们的作用介绍如

下 ：

(1) MISO – Master Input Slave Output ，主设备数据输入，从设备数据输出 (2) MOSI – Master

Output Slave Input ，主设备数据输出，从设备数据输入 (3) SCK – Serial Clock ，时钟信号，由主

设备产生 (4) CS – Chip Select ，片选信号，由主设备控制

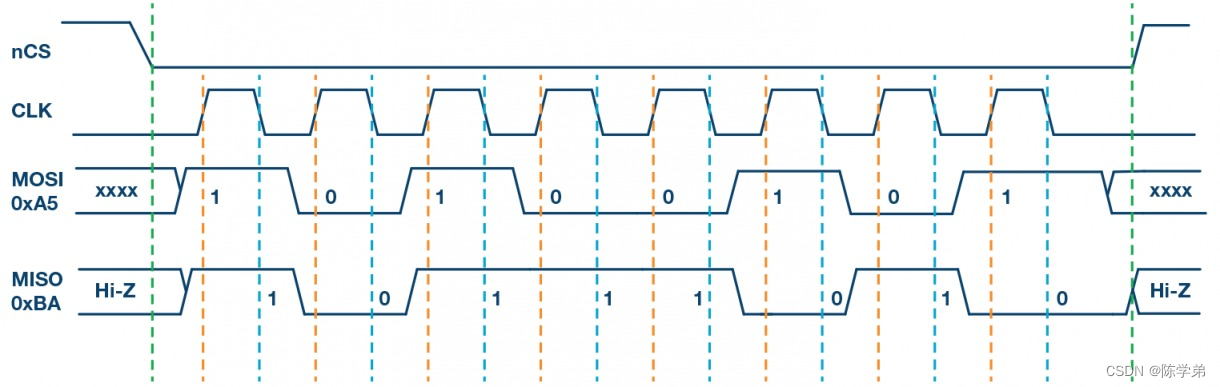

SPI 工作原理

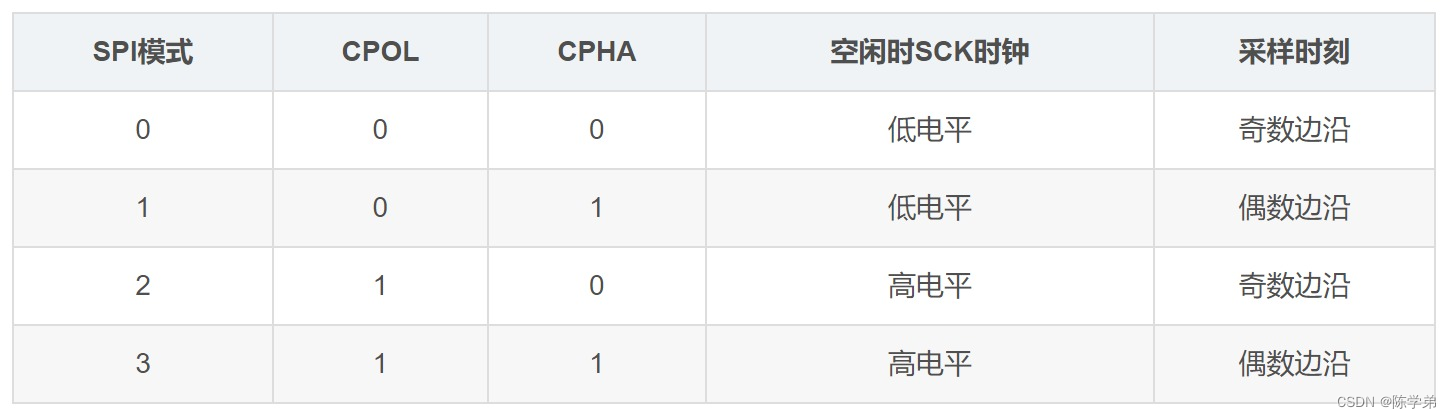

SPI 工作模式

时钟极性（ CPOL ） ：

没有数据传输时时钟线的空闲状态电平 0 ： SCK 在空闲状态保持低电平 1 ： SCK 在空闲状态保持高

电平

时钟相位（ CPHA ） ：

时钟线在第几个时钟边沿采样数据 0 ： SCK 的第一（奇数）边沿进行数据位采样，数据在第一个时

钟边沿被锁存 1 ： SCK 的第二（偶数）边沿进行数据位采样，数据在第二个时钟边沿被锁存



模式 0 和模式 3 最常用。

模式 0 时序图：

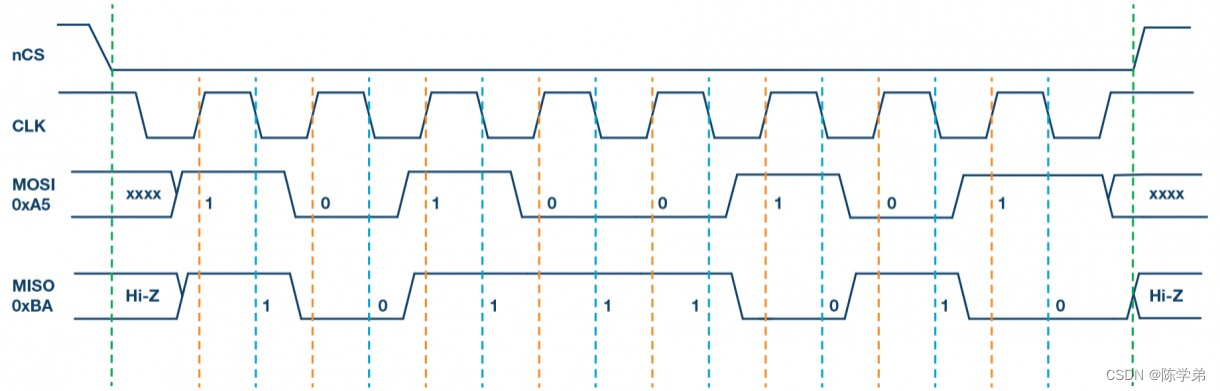

模式 3 时序图：
