【数据压缩】实验：H.264文件分析

一、H.264简介

H.264是由ITU-T视频编码专家组(VCEG)和ISO/IEC动态图像专家组(MPEG)联合组成的联合视频组(JVT)提出的高度压缩数字视频编解码器标准，这个标准通常被称为H.264/AVC。它是继MPEG-4之后的新一代数字视频压缩格式，具有更高的编码效率，注重对移动和IP网络的适应，并且提供了丰富的错误处理工具以控制或消除丢包和误码。

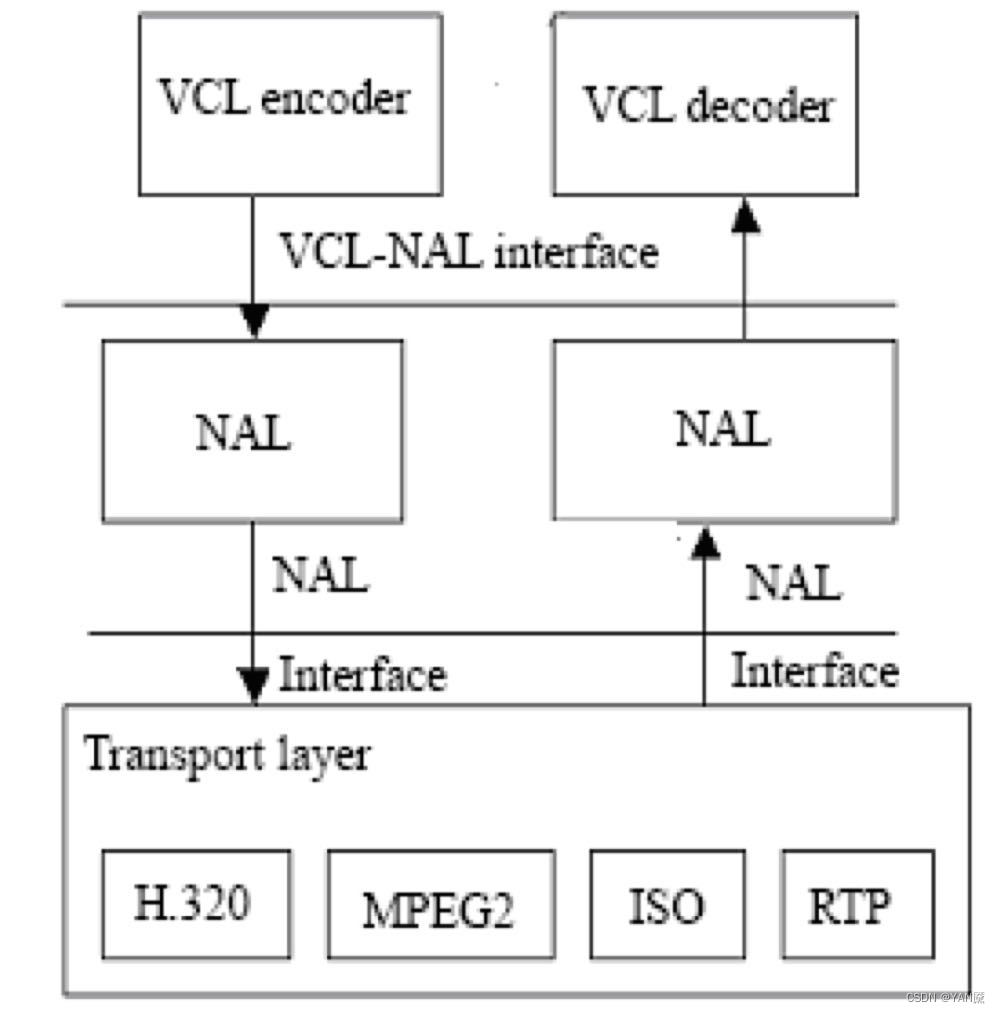

H.264的功能分为两层：视频编码层(VCL, Video Coding Layer)和网络提取层(NAL, Network Abstraction Layer)。

• VCL数据即编码处理的输出，它表示被压缩编码后的视频数据序列。在VCL数据传输或存储之前，编码的VCL数据会先被映射或封装进NAL单元中。
• 每个NAL单元包括一个原始字节序列负荷(RBSP, Raw Byte Sequence Payload)和一组对应于视频编码的NAL头信息。RBSP由VCL层输出的SODB(SODB, String Of Data Bits)字节对齐处理后封装而成。

 二、SPS, PPS详解

2.1 SPS

SPS即Sequence Paramater Set，又称序列参数集。SPS中保存了一组编码视频序列的全局参数。所谓编码视频序列(Coded video sequence)，即原始视频的一帧一帧的像素数据经过编码之后的结构组成的序列。而每一帧的编码后数据所依赖的参数保存于图像参数集中。

在做视频播放器时，为了让后续的解码过程可以使用SPS中包含的参数，必须对其中的数据进行解析。

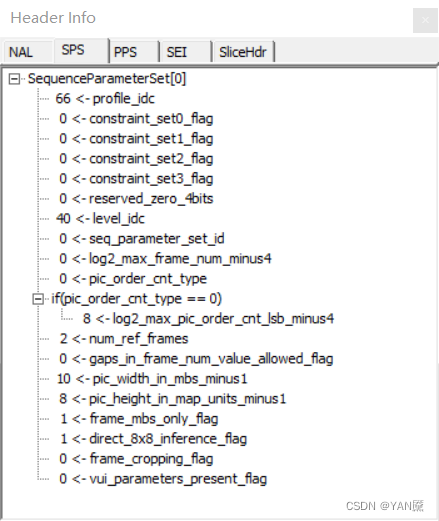

使用H264Visa工具打开.264文件，观察SPS：

SPS包含信息如下：

(1) profile_idc  标识当前H.264码流的profile

H.264中定义了三种常用的档次profile：

• 基准档次：baseline profile;
• 主要档次：main profile;
• 扩展档次：extended profile;

根据profile_idc的值可以确定码流符合哪一种档次。判断规律为：

• profile_idc = 66对应基准档次;
• profile_idc = 77对应主要档次;
• profile_idc = 88对应扩展档次;

profile_idc = 66，码流档次为baseline profile。

(2) constraint_setn_flag  标识制约条件

• 等于1时表示必须遵从附录 A.2.n 所指明的所有制约条件;
• 等于 0 时表示不必遵从所有条件;

当前码流中，constraint_setn_flag均等于0，说明不必遵从所有制约条件。

(3) level_idc  标识当前码流的Level

编码的Level定义了某种条件下的最大视频分辨率、最大视频帧率等参数。码流所遵从的level由level_idc指定，level = level_idc/10.

当前码流中，level_idc = 40，可得码流级别level=4.

(4) seq_parameter_set_id  表示当前的序列参数集的id

seq_parameter_set_id用于识别图像参数集所指的序列参数集，图像参数集PPS可以引用其代表的序列参数集SPS中的参数。该值应在0-31的范围
