I2C芯片24C02/4/8/16(EEPROM）

一.原理图

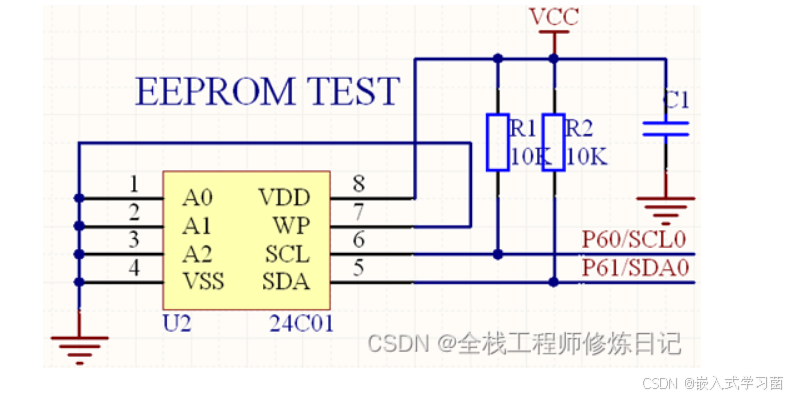

       24C01的硬件连接图如下：

二.24C0x系列芯片规格


24C02/04/08/16/32/64 PROM

VCC-----1.8~5.5V 宽电压

GND-----GND

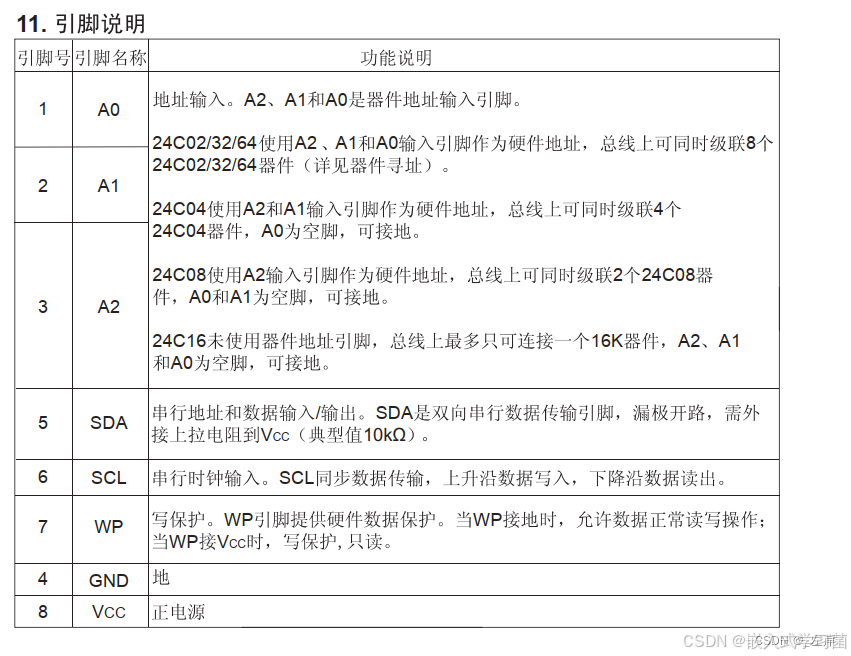

A2------IIC片选地址或者是页码地址，下面会详细说明各个芯片的作用

A1------IIC片选地址或者是页码地址，下面会详细说明各个芯片的作用

A0------IIC片选地址或者是页码地址，下面会详细说明各个芯片的作用

SCL-------I2C的SCL

SDA------I2C的SDA

I IC 的时钟频率：1 MHz (5V), 400 kHz (1.8V, 2.5V, 2.7V)

页写:8 字节(24C02) 16字节 (24C04/08/16),32字节(24C32/64)

意思是一页最多写入这么多字节 超过后会返回本页的首地址覆盖写入

三.24C0x芯片结构
        下面简述EEPROM内部存储结构。

3.1 内部存储结构

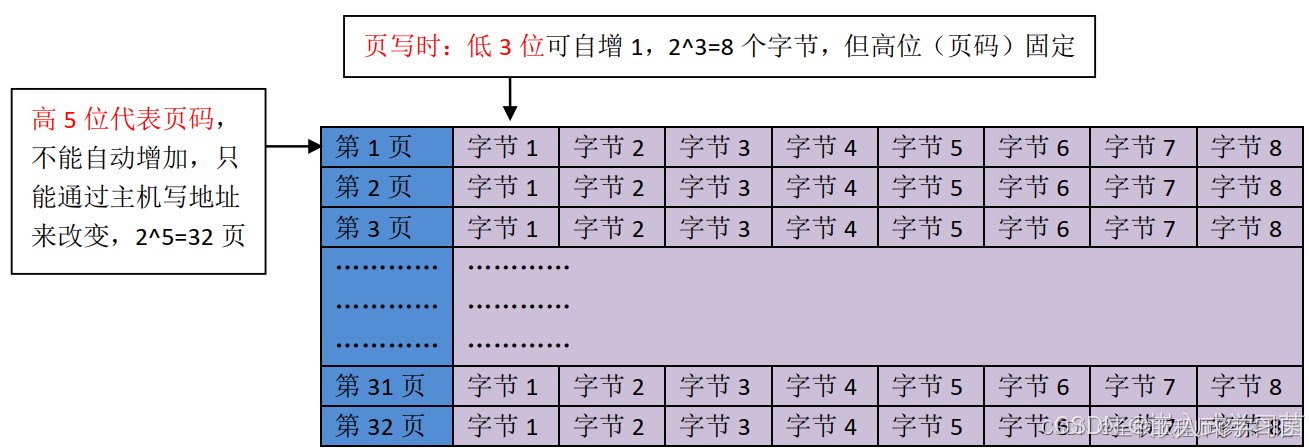

        根据24C02芯片的Datasheet描述，其内部存储结构应该如下图所示。

        其它容量的EEPROM内部结构依此类推。

3.2 地址
3.2.1 器件地址

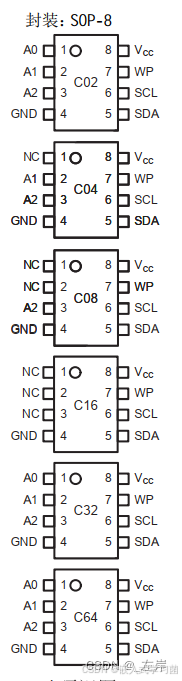

        EEPROM的封装图如下：

        这个地方值得注意：引脚A0、A1和A2只用来定义器件地址，不能用来选择内部ROM单元地址。故此，无论外部引脚如何连接，都不影响内部ROM地址的选择。

3.2.2 存储单元地址

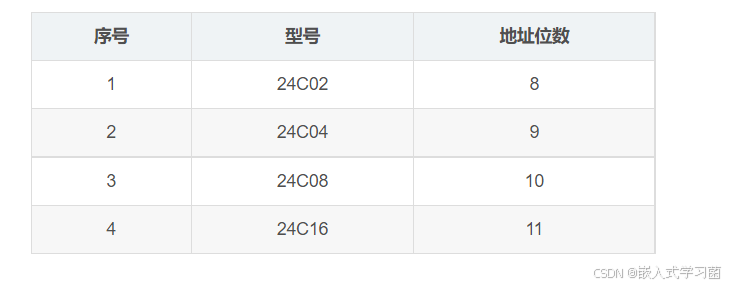

        不同容量的EEPROM，其地址位数不同，具体的地址构成为：

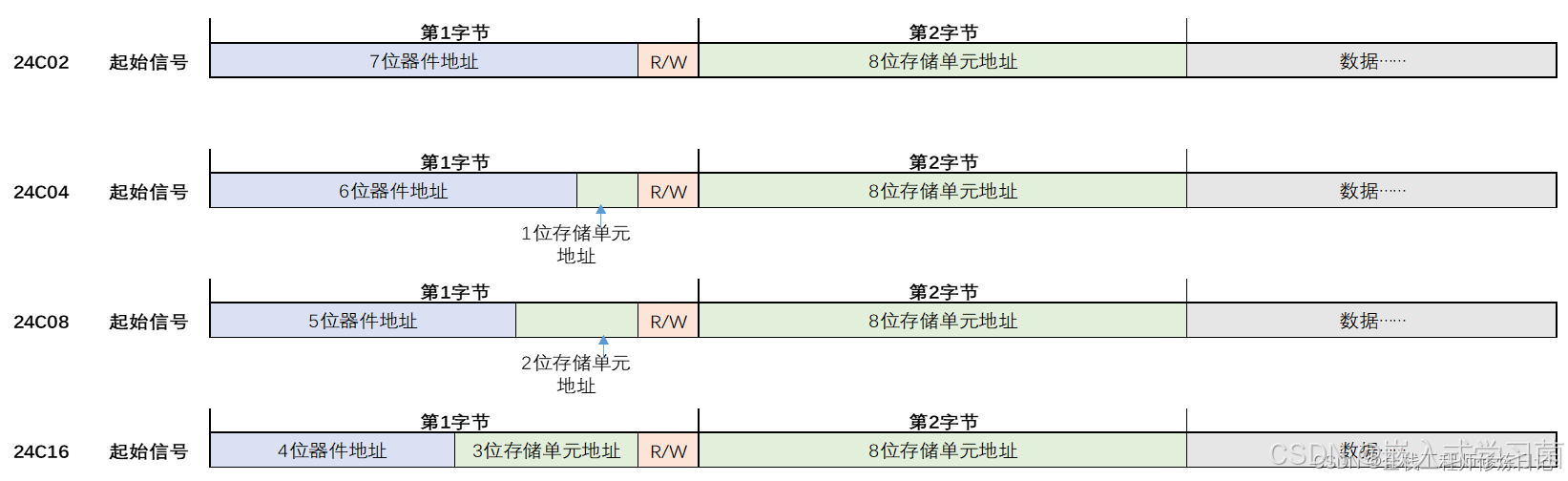

        存储单元地址发送方法如下图所示。图中第一个字节包含的存储单元地址位可理解为页地址位。

四.页写

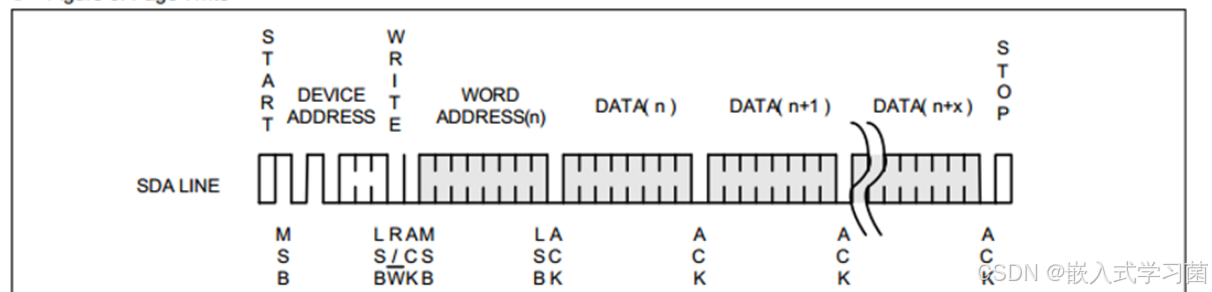

        页写时序如下图：

        写到页边界时，要继续写下一页或其它页，必须产生一个停止信号，然后再产生一个开始信号，接着由主机传送目标页的地址，以开始在目标页的写操作。

        页边界的停止信号不能缺少，否则会出错。
