三相六脉冲全控整流的延时角与三相电压测量及锁相环的关系

本文详细分析了三相全控整流在Simulink中的两种不同设置——相地电压和相相电压下的仿真结果,并探讨了导通角参考点的区别。同时,解释了锁相环(PLL)的作用,它用于测量A相频率和电角度,提供正序过零点或自然换相点作为导通角参考。作者对于导通角参考点的理解存在疑问,期待专家解答。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

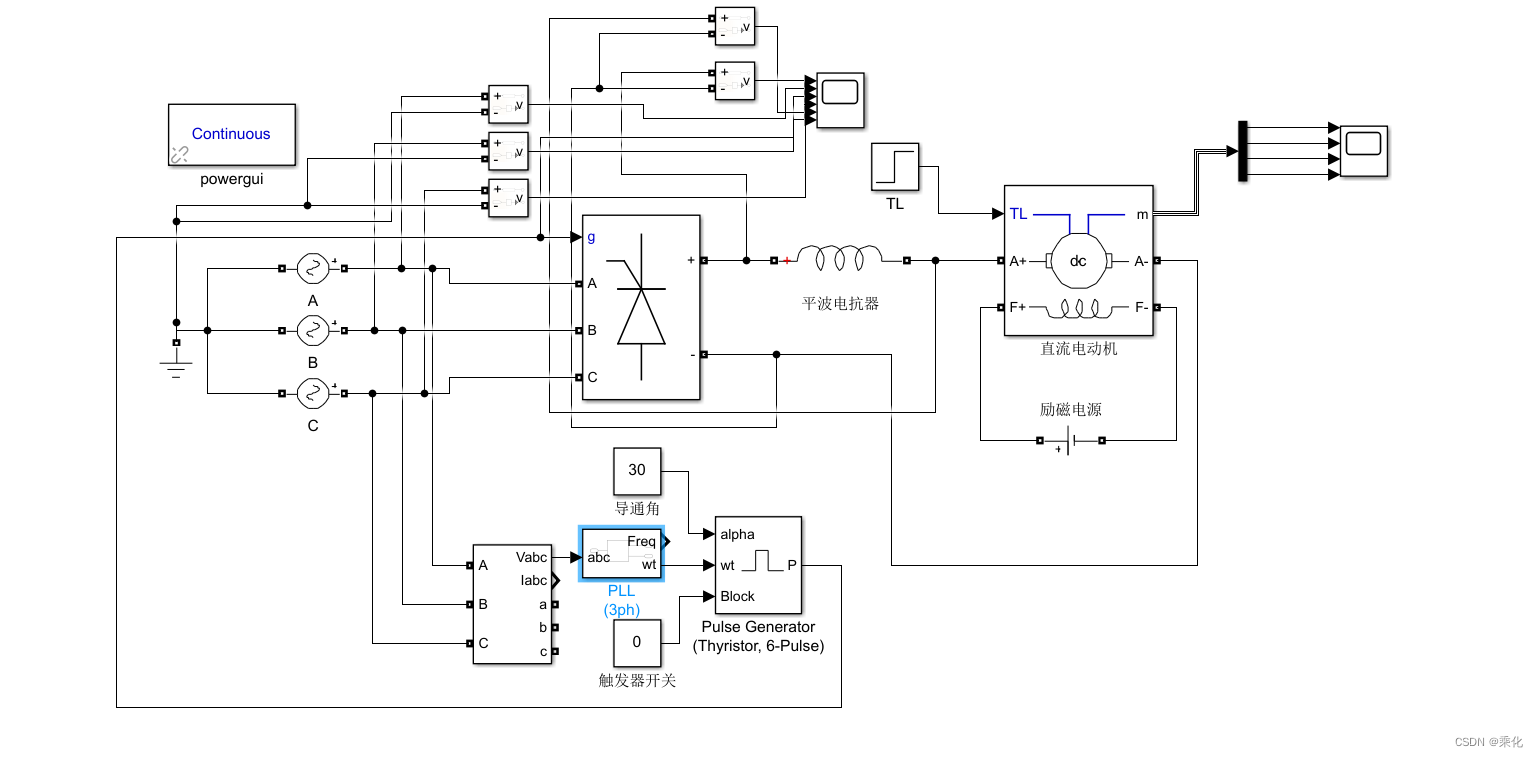

三相全控整流的simulink仿真电路图

Ⅰ.当Three-Phase V-I Measurement设置为:

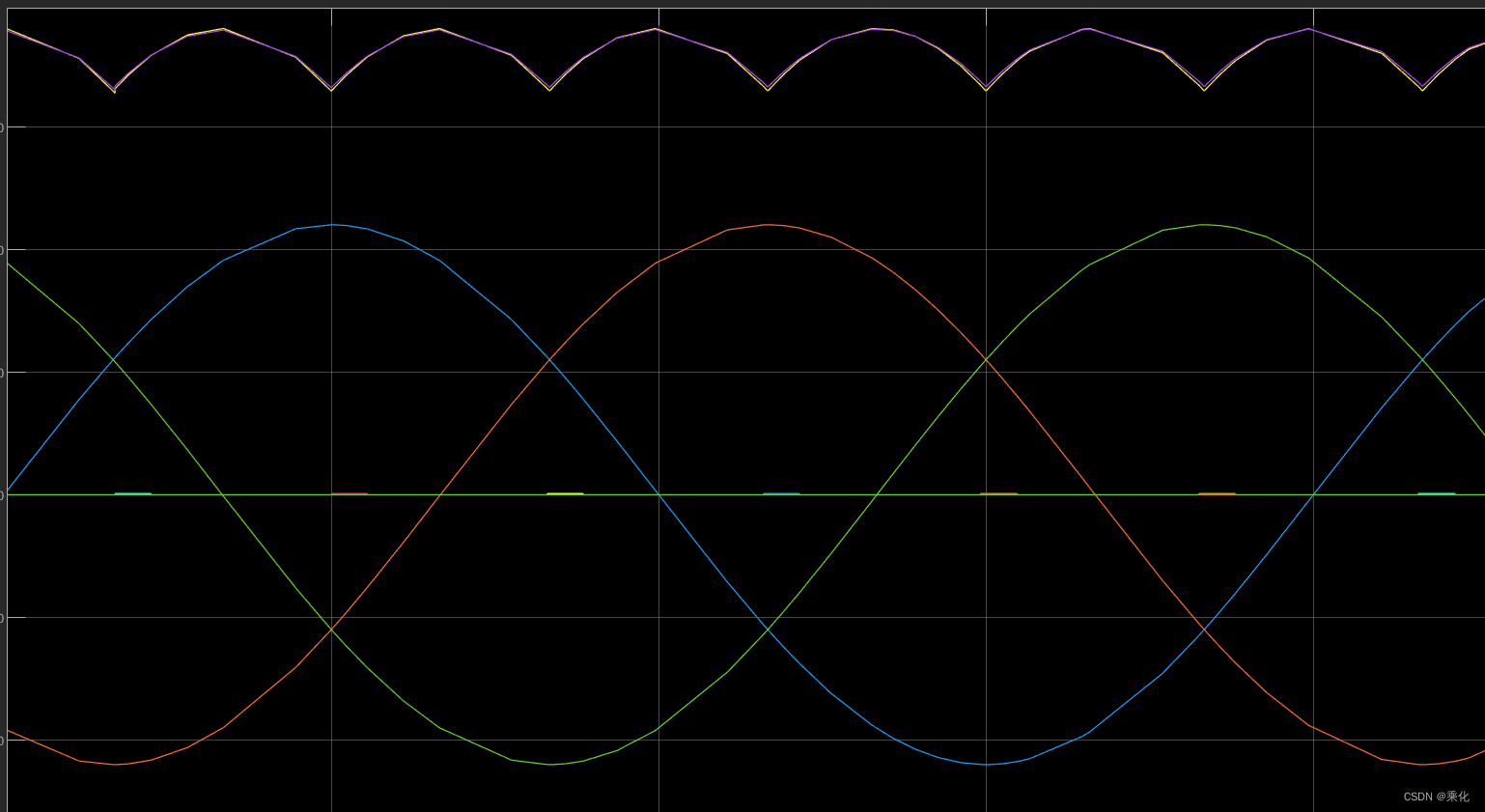

这时候Pulse Generator (Thyristor, 6-Pulse)输入的导通角(Alpha firing angle)是以自然换向点(两相交点,此处为AC相交点)为零度延时(导通角α)的,如下图(设置α=30°):

注:黄色-整流桥输出电压;紫色-整流后再经平波电抗器后输出电压;蓝色:A相电压;橙色:B相电压;绿色:C相电压;x周上的小突起:脉冲信号。

Ⅱ.当Three-Phase V-I Measurement设置为:

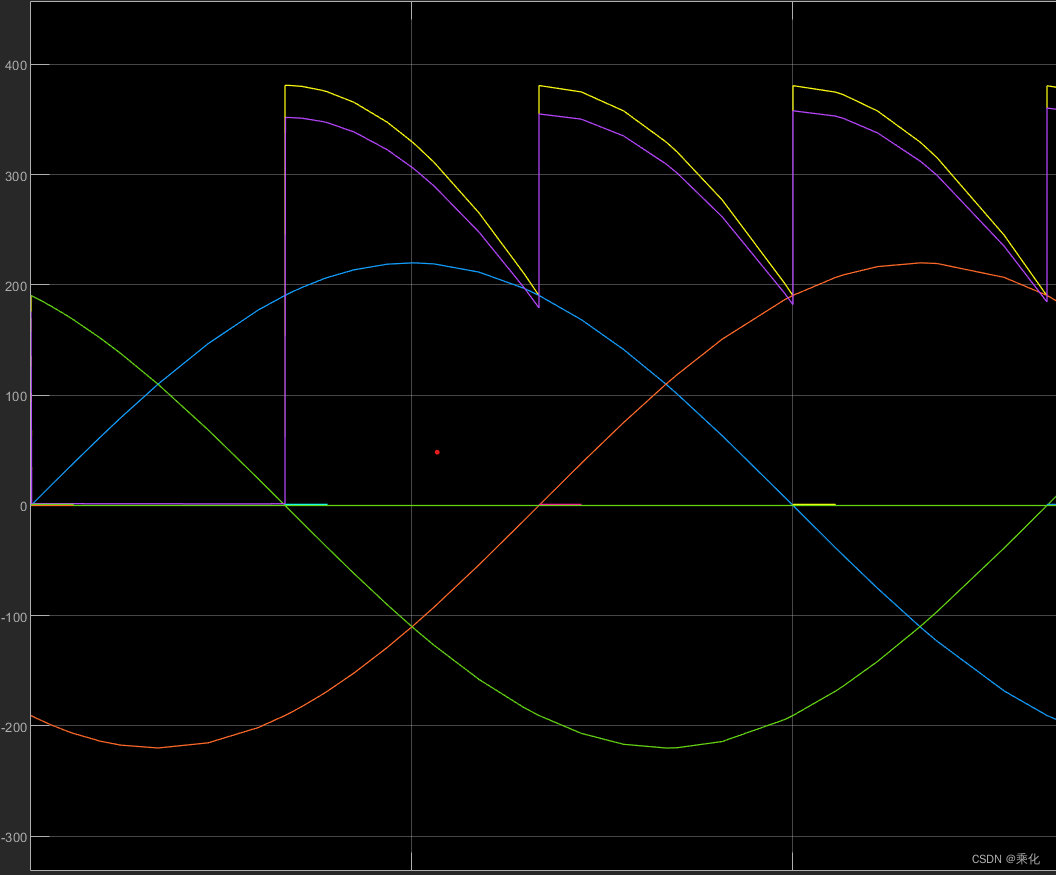

这时候Pulse Generator (Thyristor, 6-Pulse)输入的导通角是以过零点(此处为A相由负变正的过零点)为零度延时(导通角α)的,如下图(同样设置α=30°):

        另外补充解释一下锁相环(PLL)的作用,一个是测量A相频率然后在freq输出;另一个是测量A相的电角度并在wt输出,A相一个周期从0到2pi走过2pi角度,所以输出就是一个从0到2pi变化的斜波信号(ramp signal)。

        有一点疑惑:按我的理解来说,不应该是三相电压检测为相地电压的时候是按fundamental phase(A相)的正序过零点作为导通角的参考0°点,当三相电压检测为相相电压的时候是按自然换相点作为导通角的参考0°点的吗?如果有大神理解的话还望不吝赐教,感谢。不过现在既然结果是这样那就暂时先把结果当成已知这样去做吧。
