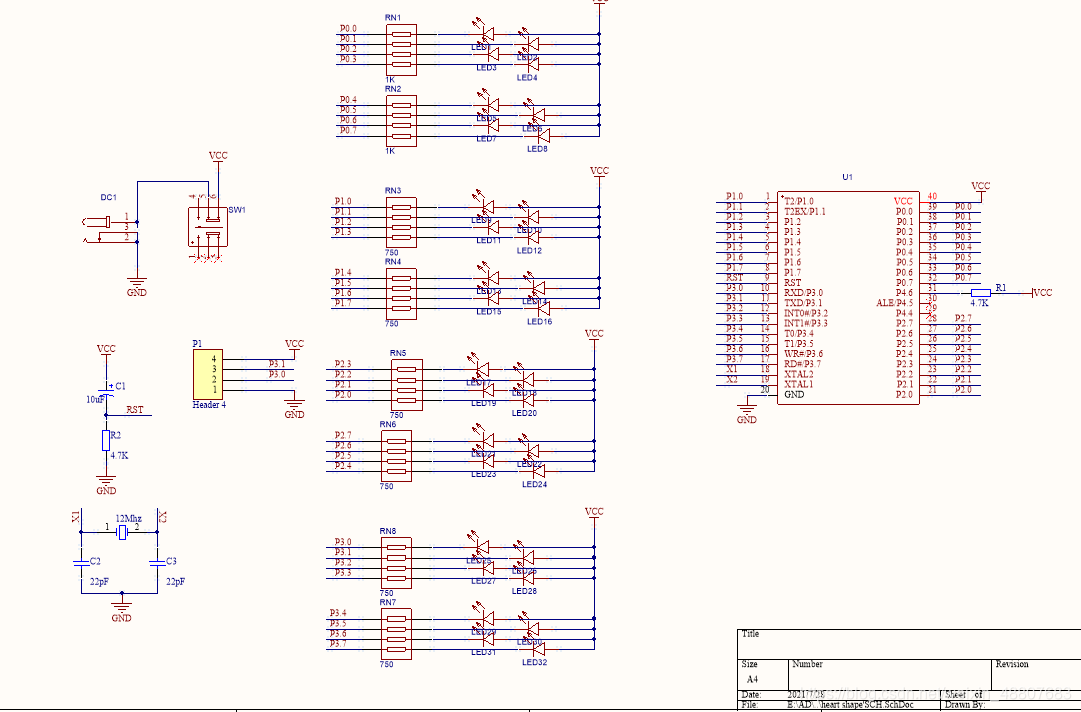

大致的原理图 1.32个电阻大小的选择 ## 电阻的作用是降压，使LED在安全的电流下工作。 添加链接描述 ## 电阻的选择为5V/0.01=500欧，单片机的提供的电压5V. 还有两个电阻根据数据手册可以知道都为4.7K ## LED的选材要选5mm,大一点比较顺眼。尽量要选七色的LED灯。 电容也根据数据手册来选，晶振电路的两个电阻为瓷片电容，值为47pf. 复位电路的电容为引线性铝电解，值为10uf. 六角开关与DC座的选型，都尽量便宜和小的2.
本文介绍了如何设计一个LED电路，重点关注电阻的选择，用于保护LED并确保其在5V电压下安全工作。根据计算，选择了500欧的电阻，并提到数据手册中建议的4.7K电阻。此外，讨论了LED的尺寸选择，推荐使用5mm七色LED，以及电容的选择依据，如晶振电路中47pf的瓷片电容和10uf的复位电路电容。最后提到了开关和DC座的经济型小尺寸选择。
