本文介绍了作者完成的一个无人机姿态控制项目，涉及登录界面、用户级别管理、数据库设计、数据传输与图形展示。通过Sqlite数据库、模拟终端操作和网络通信，实现了用户权限区分（普通用户和VIP）、实时数据查看、事故报告生成等功能。

这个是我实训做的项目，是模拟对无人机姿态的控制，实现对无人机飞行数据的分析，项目主要分为登录窗口，客户端和服务器端

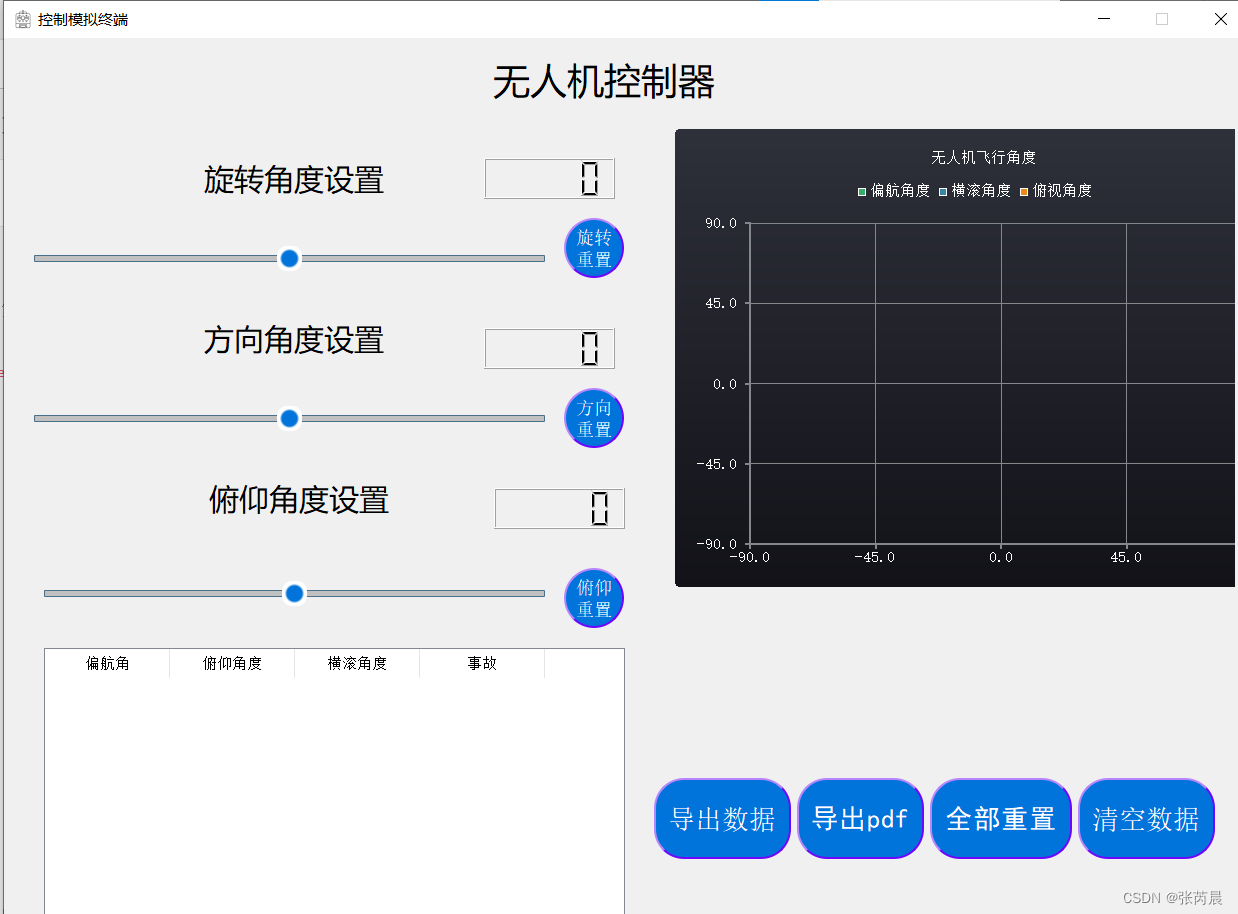

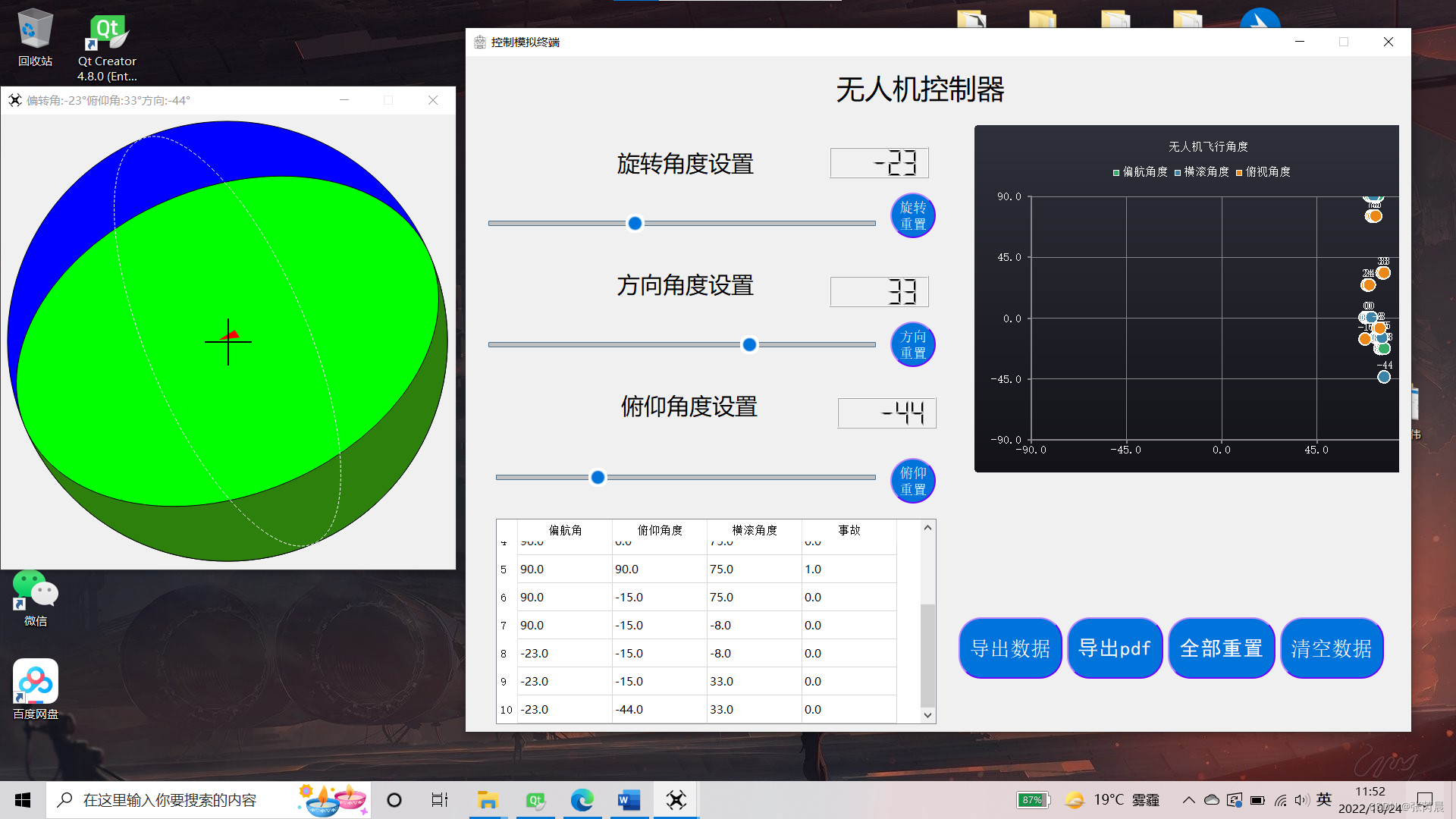

项目主题界面：
在这里插入图片描述

需求分析：

1、设计本地登录界面及云端平台界面。
2、根据用户登录信息的不同，选择不同的云端用户级别，具体为user和vip。

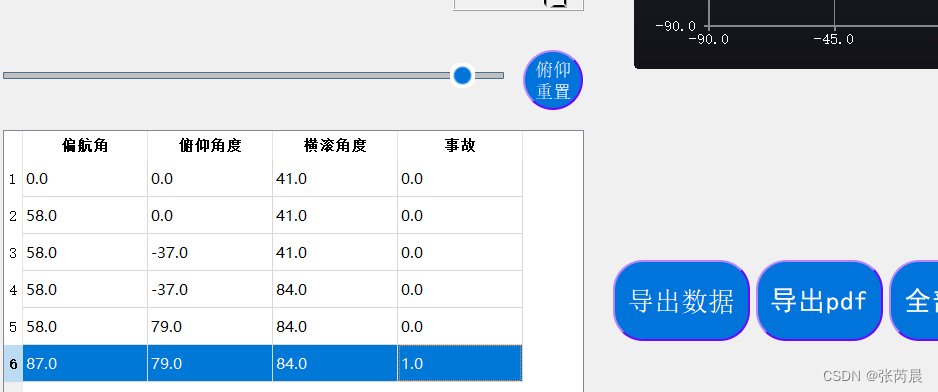

3、普通用户只能查看实时数据、自动给出实时建议，超级用户可以查看实时数据、历史数据、统计数据判断是否危险飞行、生成事故报告
4、创建数据库，保存两张表，表1判断云端用户级别及用户登录验证，表2记录一定时间内的飞机姿态数据

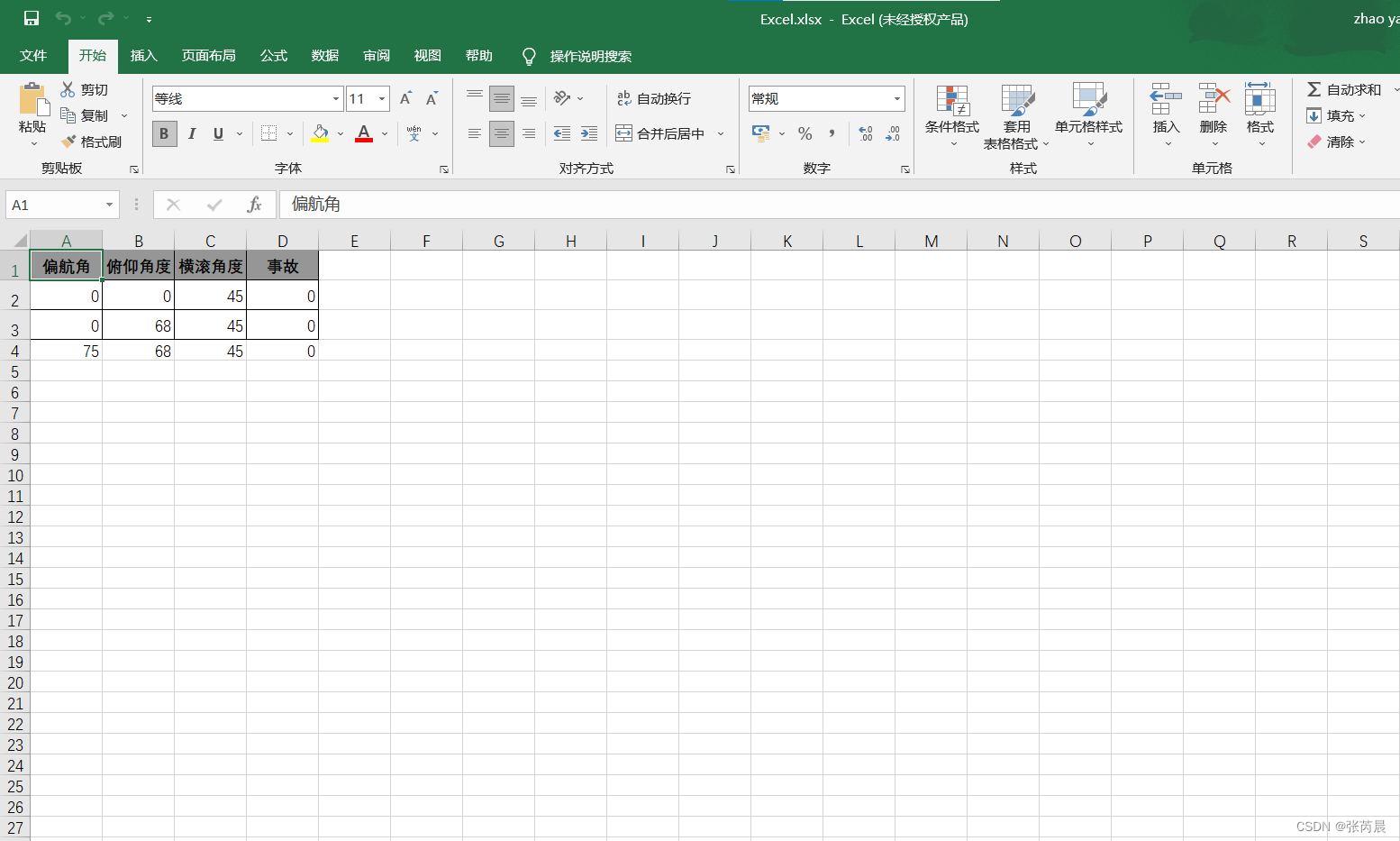

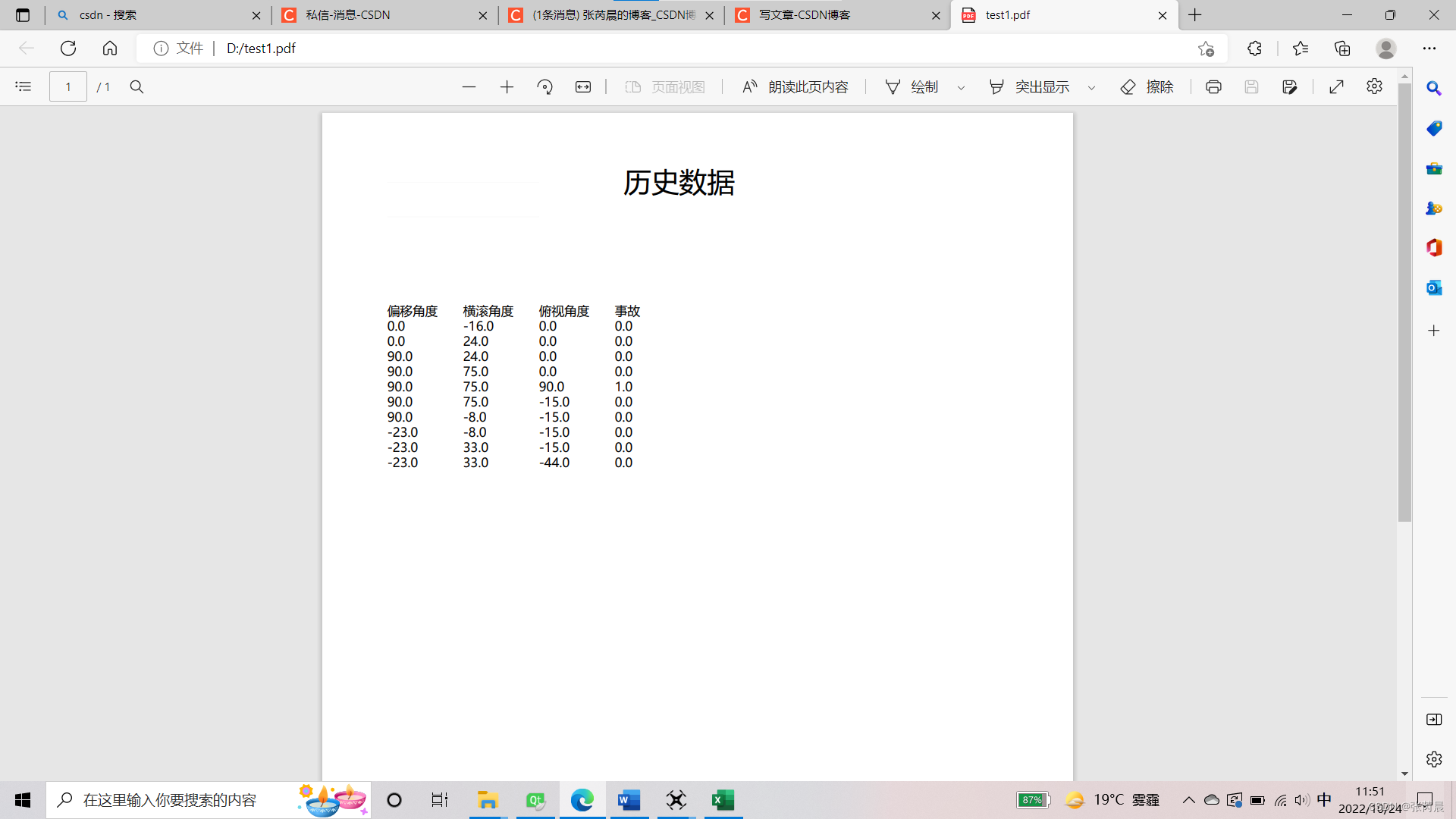

5、事故报告以文档（word、pdf）形式生成

功能分析：

1、可以根据用户级别的不同授权不同的内容查看。

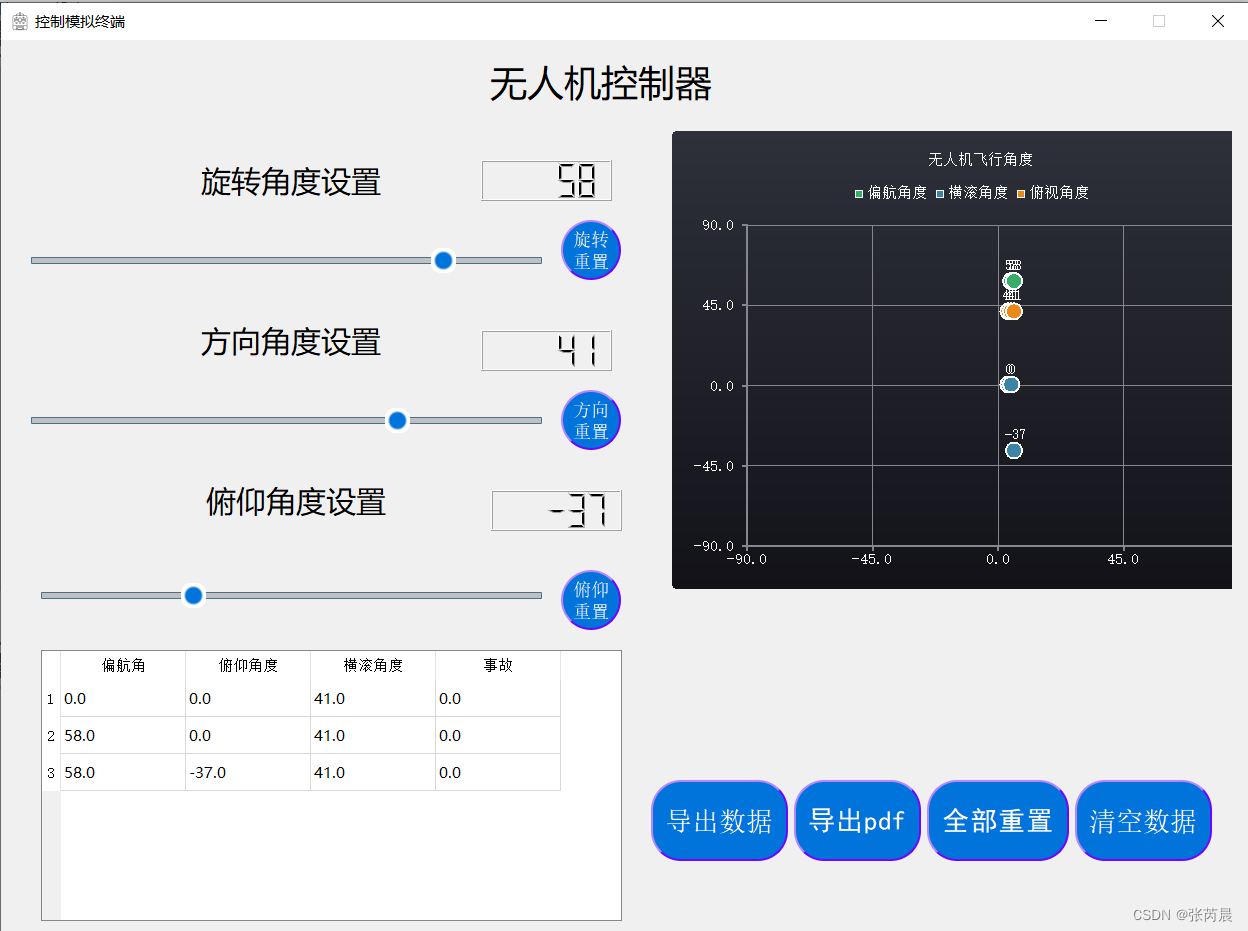

2、可以使用模拟终端（滑动按钮）来改变机身角度的值。
3、通过计算机网络将数据进行传输。
4、可以实时改变验证平台上图形的状态。
5、可以实时记录机身角度改变的内容并保存到数据库中

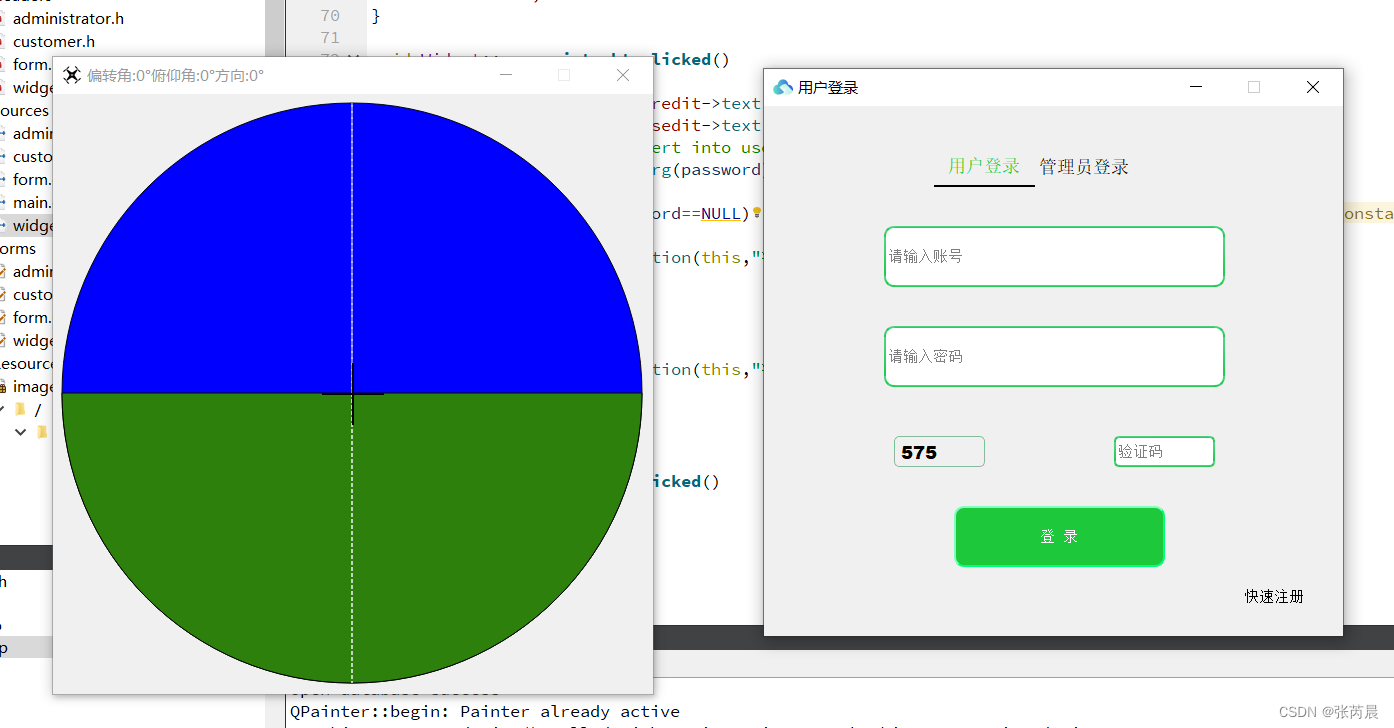

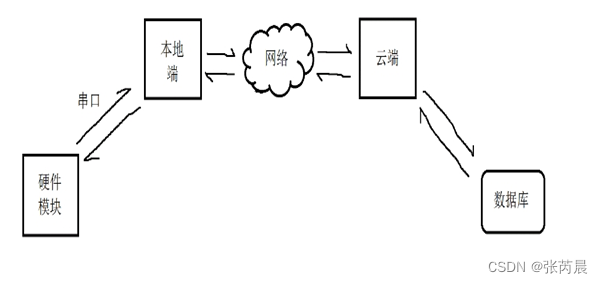

总体设计：

在这里插入图片描述
我先从登录界面开始说起吧

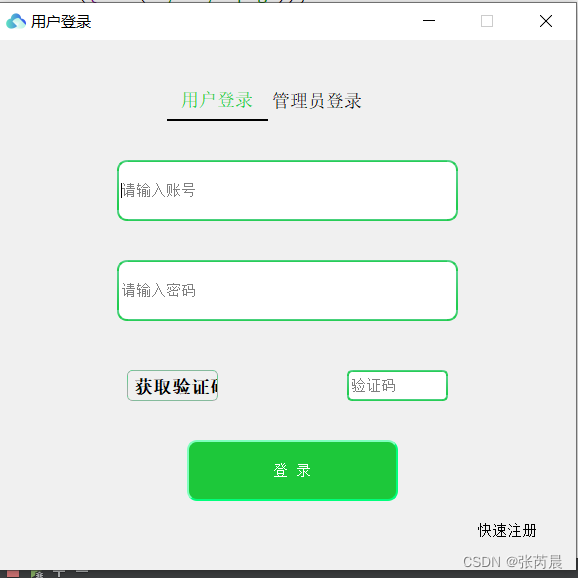

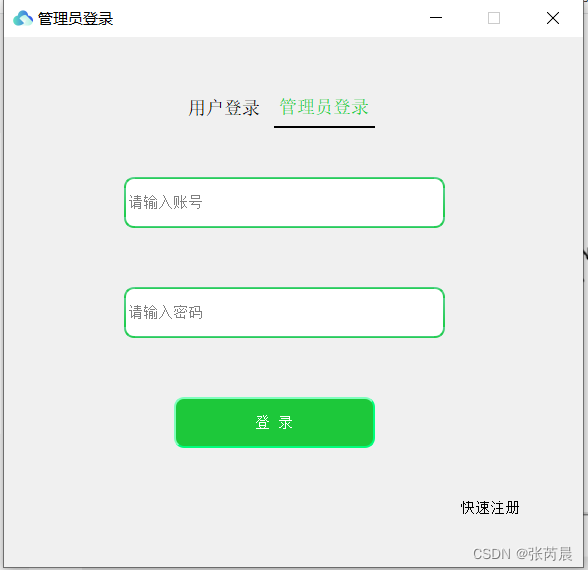

登录界面的设计：

在这里插入图片描述

登录界面主要分为用户登录和管理员登录，运用了Sqlite轻量级数据库，可实现账号的注册，在普通用户界面加了一个验证码的功能，其实是通过随机数来实现验证，主要的代码如下：
创建数据库和表

 //创建数据库
    QSqlDatabase db=QSqlDatabase::addDatabase("QSQLITE");
    //QSqlDatabase db1=QSqlDatabase::addDatabase("QSQLITE");
    //设置数据库名
    db.setDatabaseName("pwd.db");
    //db1.setDatabaseName("pwd1.db");
    //打开数据
    if(db.open())
    {


        qDebug()<<"open database success";
    }else
    {


        qDebug()<<"open database fail";
    }
    //创建一个存储用户名密码的数据库表
    QString tableuser="create table userinfo(username varchar(64),password varchar(64))";
    QString tableadmin="create table userinfo1(username1 varchar(64),password1 varchar(64))";

实现注册：

 QString username=ui->useredit->text();
    QString password=ui->passedit->text();
    QString cmd=QString("insert into userinfo values('%1','%2')")
            .arg(username).arg(password);
    QSqlQuery query;
    if(username==NULL||password==NULL)
    {


        QMessageBox::information(this,"注册提示","用户名或密码不能为空");

    }
    else if(query.exec(cmd))
    {


        QMessageBox::information(this,"注册提示","注册成功");

    }

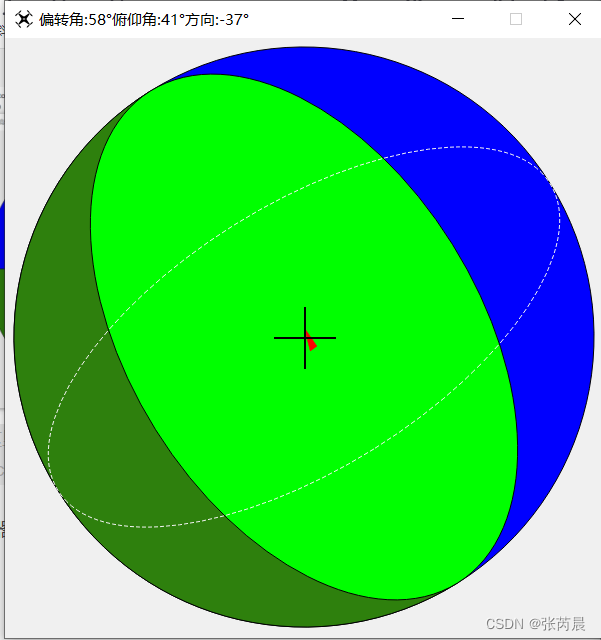

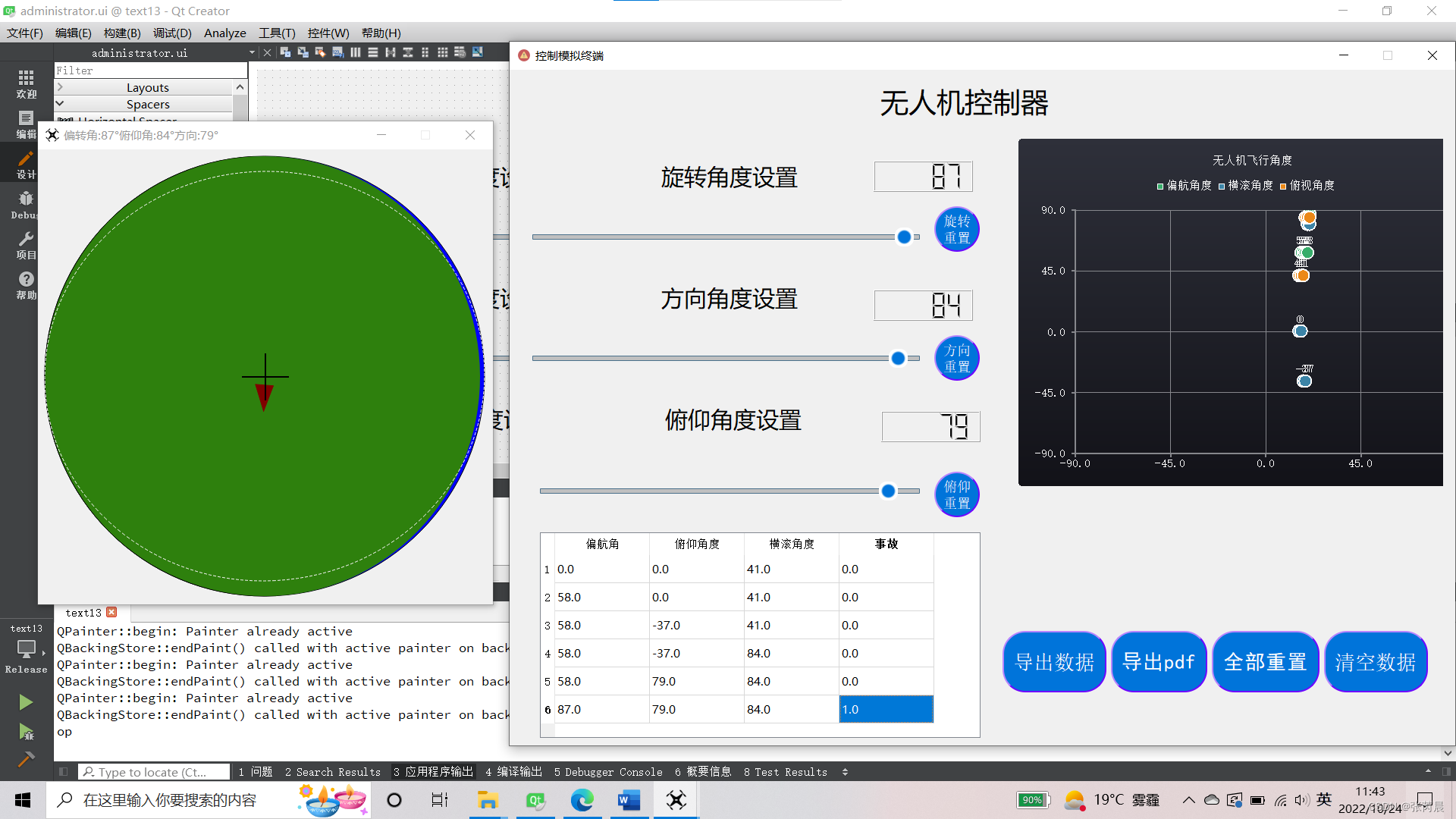

服务器的实现：

在这里插入图片描述
服务器界面就是一个模拟无人机的圆

这里运用了Qpainter来绘制三角，圆等形状来实现对无人机的模拟，服务器接收来自客户端的消息，来进行角度的改变，接收来自客户端连接的信号：

if(svr->hasPendingConnections()){


        socket = svr->nextPendingConnection();
        connect(socket,SIGNAL(readyRead()),this,SLOT(slotRecv()));
        qDebug() << "有设备连接";
    }

接收客户端数据：

  QByteArray array = socket->readAll();
    QString str = QString::fromUtf8(array);
    QString tmp;
    int j = 0;
    while(j<str.size()){


        tmp.clear();
        int k = 0;
        for(j;j<str.length();j++)
        {


            if(str[j]>='0'&&str[j]<='9'||
