Spring MVC 运行原理

Spring MVC 三大特性
	M：数据（Model）
	V：视图（View）
	C：处理器（Controller）

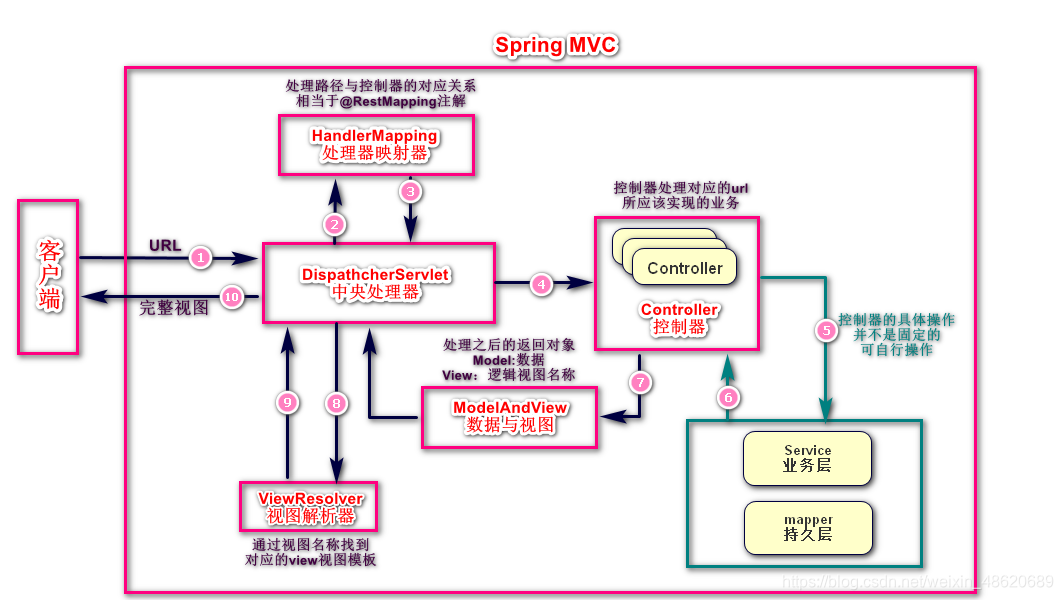

运行原理图

在这里插入图片描述

运行过程


 1. 客户端发送请求到Spring Mvc框架，DispathcherServlet（前端控制器 ）进行接收

 2. DispathcherServlet调用HandlerMapping获取对应的Controller（处理器）关系

 3. 找到对应的Controller（处理器）实现对应的业务，并返回ModelAndView（数据与逻辑视图名称）

 4. DispathcherServlet收到ModelAndView之后，把View发送给ViewResolver（视图处理器）找到对应的模板（html）或者（jsp）
    并返回给DispathcherServlet

 6. DispathcherServlet收到对应的模板，进行数据整合并将页面返回给客户端
