STM32+Proteus仿真+DS1302时钟闹钟显示项目（HAL库）

STM32 + Proteus 仿真 + DS1302 时钟闹钟显示项目报告

一、项目概述

本项目旨在利用 STM32 微控制器、Proteus 仿真软件以及 DS1302 实时时钟芯片，设计并实现一个具备时钟显示与闹钟功能的系统。通过硬件电路搭建与软件编程相结合，在 Proteus 虚拟环境中模拟真实运行效果，为后续实际硬件制作提供理论依据与调试经验。

二、硬件设计

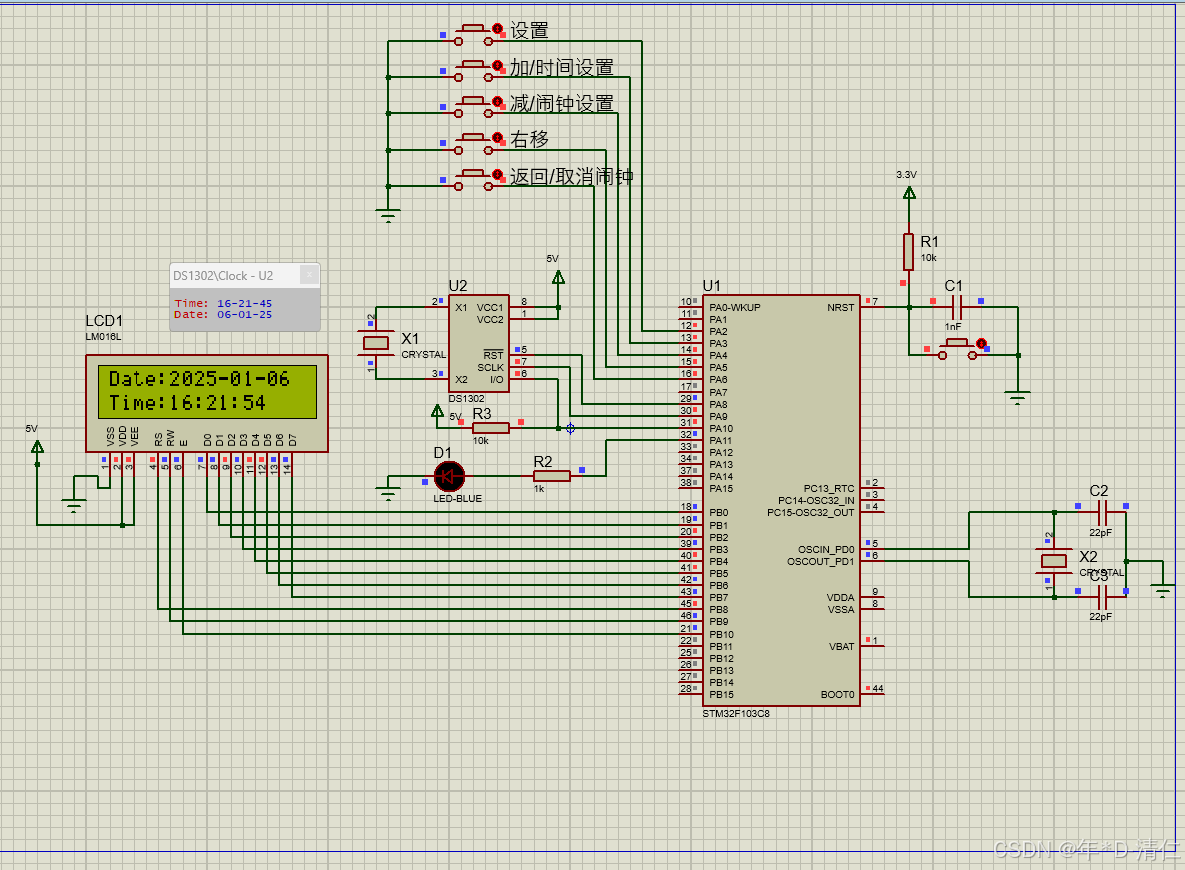

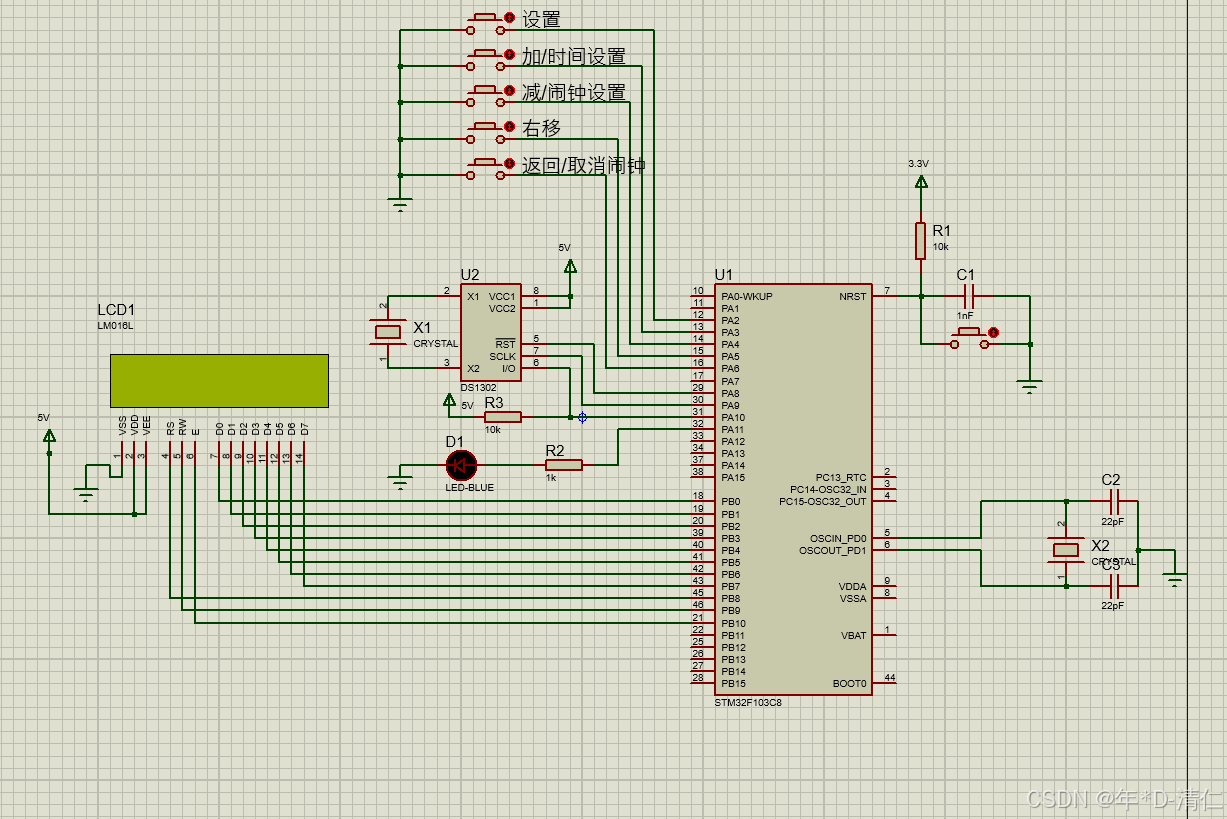

1. STM32 最小系统：选取合适型号的 STM32 芯片，搭建包括电源电路、复位电路、时钟电路等在内的最小系统，确保芯片正常工作。

1. DS1302 电路连接：将 DS1302 芯片与 STM32 相连，包括数据引脚、时钟引脚、片选引脚等，实现两者间的数据通信，以便 STM32 读取与设置 DS1302 中的时钟数据。

1. 显示模块：选用液晶显示屏（如 LCD1602 或 OLED），连接至 STM32，用于实时显示时钟时间、闹钟设置时间等信息，通过相应控制引脚完成数据传输与指令操作。



三、软件设计

1. 主程序流程：系统初始化后，持续循环执行读取 DS1302 时钟数据、更新显示、判断闹钟触发条件等任务。初始化过程涵盖 ST
