DHCP中继的配置实验

前言

DHCP(动态主机配置协议)是一个局域网的网络协议，使用UDP协议工作；
主要有两个用途：给内部网络或网络服务供应商自动分配IP地址，给用户或者内部网络管理员作为对所有计算机作中央管理的手段。
DHCP协议采用UDP作为传输协议，主机发送请求消息到DHCP服务器的67端口，DHCP服务器回应应答消息给主机的68端口。
（注：华为系统的DHCP服务器会按照由大到小的顺序从IP地址池里分配IP）

DHCP中继:
应用场景：在大型的网络中，可能会有存在多个网段。DHCP客户机通过网络广播消息获得DHCP服务器的响应后得到IP地址。但广播消息是不能跨网段的。如果DHCP客户机和服务器在不同的网段内，客户机还能不能向服务器请求IP地址尼？这就要用到DHCP中继代理，DHCP中继代理实际上是一种软件技术，安装了DHCP中继代理的设备（路由器，交换机，服务器）称为DHCP中继代理服务器，它承担不同网段间的DHCP客户机与服务器的通信任务。

工作原理：

1. 当DHCP客户端启动并进行DHCP初始化时，它在本地网路广播配置请求报文
2. 如果本地网络存在DHCP服务器，则直接可以进行DHCP配置，不需要DHCP中继。
3. 如果本地网络没有存在DHCP服务器，则与本网络相连且带DHCP中继功能的网络设备收到该广播报文后，进行适当的处理并转发到指定的在其他网络上DHCP服务器
4. DHCP服务器根据客户端提供的信息进行相应的配置，并将配置信息发送给客户端，完成对客户端的动态配置。

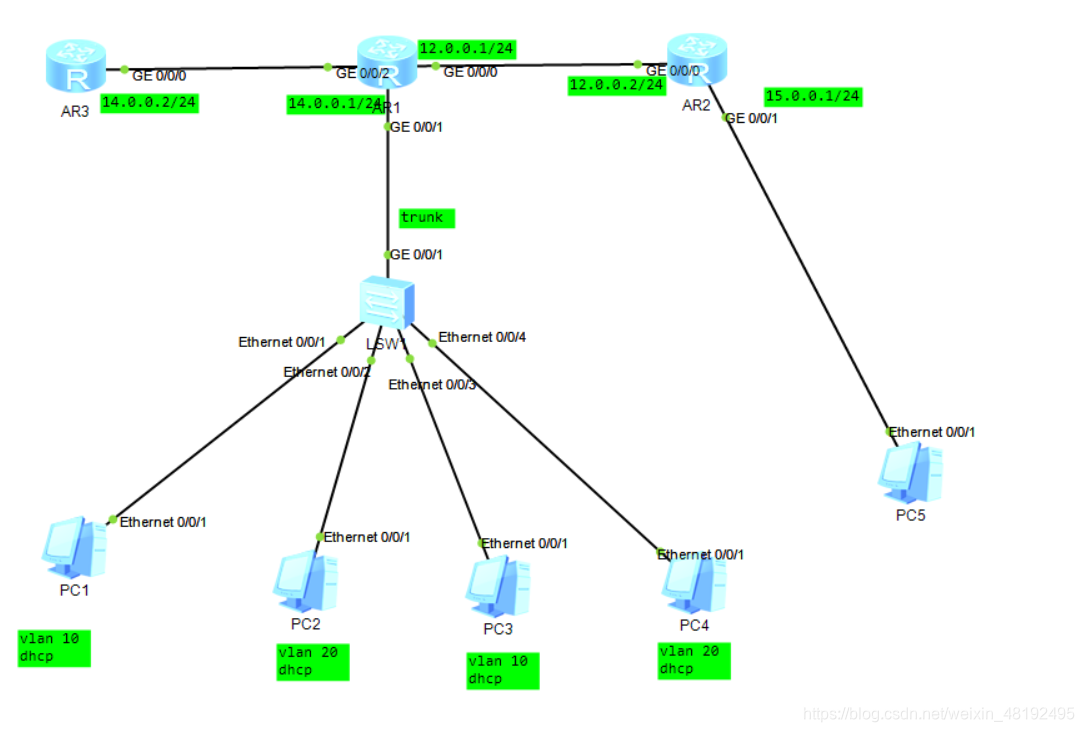

一. 实验拓扑图

二. 实验目的

为了减低网关路由器R1和R2的压力，配置第二路由器R3进行DHCP分配网段
