现象描述：

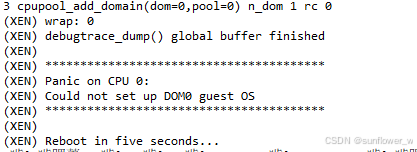

在MTK平台移植Xen,利用Xen构建的dom0启动linux_kernel从而启动android,在调试过程中需要在linux_kernel的汇编阶段增加打印log确认dom0中的kernel是否启动，在增加log的打印过程，引发了Xen中的panic问题，即说找不到guest os。

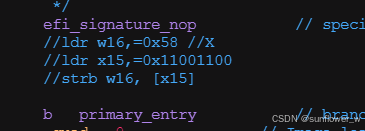

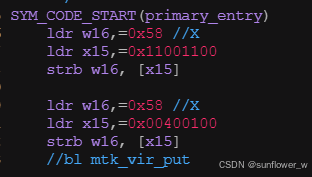

在进入linux_kernel头文件head.s中b primary_entry和efi_signature_nop（这是汇编的一个宏也是一条指令）之间增加如图所示的打印会造成上面Xen panic的问题，而在b primary_entry之后增加打印并不会引起Xen中panic的问题。

现象原因分析：

为了分析问题需要将内核编译生成的vmlinux反汇编对比一下指令码。

反汇编命令：

aarch64-linux-gnu-objdump -S vmlinux > vmlinux.S

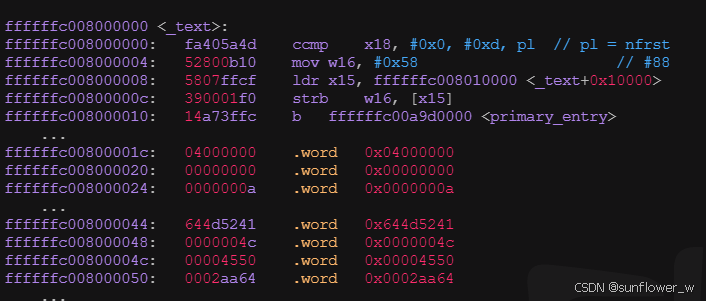

反汇编结果：

依据panic的日志不停增加log找到Xen中发生panic的源码所在之处,定位发生panic的原因

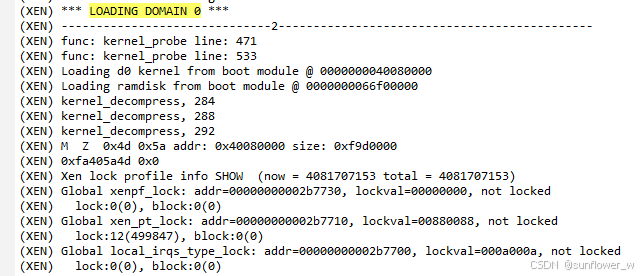

发生panic的日志：

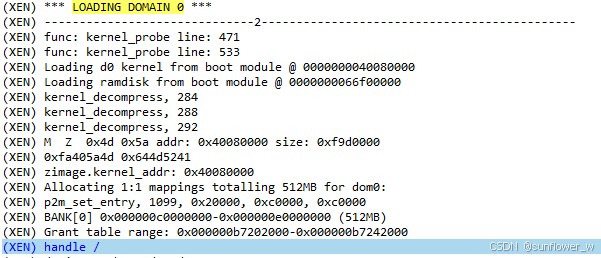

正常运行的日志：

对比日志所定位到xen解析kernel的函数实现中

static int __init kernel_zimage64_probe(struct kernel_info *info,
                                        paddr_t addr, paddr_t size)
{
    /* linux/Documentation/arm64/booting.txt */
#pragma pack(1)
    struct {
        uint32_t magic0;
        uint32_t res0;
        //uint64_t res7;
        //uint32_t res8;
        uint64_t text_offset;  /* Image load offset */
        uint64_t res1;
        uint64_t res2;
        /* zImage V1 only from here */
        uint64_t res3;
        uint64_t res4;
        uint64_t res5;
        uint64_t res7;
        uint32_t res8;
        uint32_t magic1;
        uint32_t res6;
    } zimage;
#pragma pack()
    uint64_t start, end;

    if ( size < sizeof(zimage) )
        return -EINVAL;

    copy_from_paddr(&zimage, addr, sizeof(zimage));
    printk("0x%x 0x%x\n",zimage.magic0,zimage.magic1);

    if ( zimage.magic0 != ZIMAGE64_MAGIC_V0 &&
         zimage.magic1 != ZIMAGE64_MAGIC_V1 )
        return -EINVAL;

    /* Currently there is no length in the header, so just use the size */
    start = 0;
    end = size;

    /*
     * Given the above this check is a bit pointless, but leave it
     * here in case someone adds a length field in the future.
     */
    if ( (end - start) > size )
        return -EINVAL;

    info->zimage.kernel_addr = addr;
    printk("zimage.kernel_addr: 0x%lx\n",info->zimage.kernel_addr);
    info->zimage.len = end - start;
    info->zimage.text_offset = zimage.text_offset;

    info->load = kernel_zimage_load;

    info->type = DOMAIN_64BIT;

    return 0;
}

结合前面反汇编的结果和打印的信息的log，可以发现正常运行zimage.magic0应该是0xfa405a4d，而zimage.magic1应该等于0x644d5241，可以明显看出panic发的日志中zimage.magic1却是等于0。通个分析反汇编的结果可以算出正常zimage.magic1是相对ffffffc008000000偏移了56个字节，而增加log之后，zimage.magic1需要偏移68个字节才能得到0x644d5241。

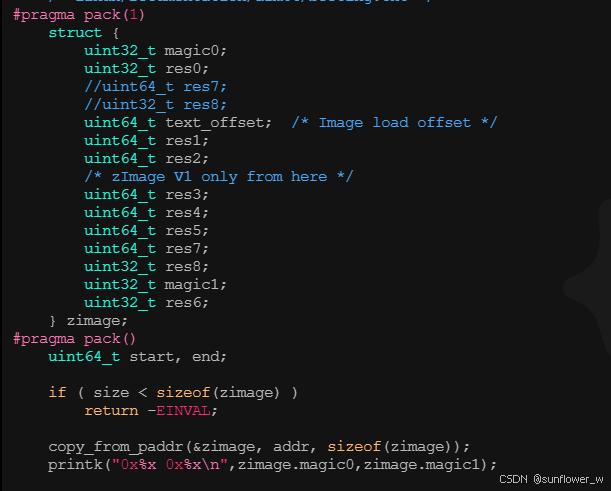

因为后面copy_from_paddr(&zimage, addr, sizeof(zimage));会从内核所在地址拷贝数据到zimage的结果里面来，所以关注这里的zimage结构体，其中res7和res8是我自己添加的，经过前面的分析要想将 zimage.magic1的变成0x644d5241，需要在原来的基础上偏移12个字节，也就是8+4个字节就行，在magic1前+12字节，重新编译刷机，发现遇到新的问题，Xen无法将dom0的kernel拷贝到dom0的物理内存中（相对虚拟机是物理的，相对Xen_hypervisor就是虚拟的）

正常拷贝到00000000c000000:

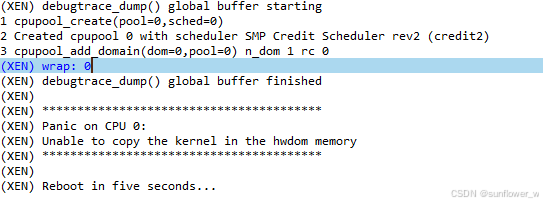

拷贝失败：

根据这个kernel_zimage_place(info)，可以看到00000000c000000这个加载值是由下面这个计算出来，等于说正常运行时的text_offset偏移量应该为0，而发生panic的原因是因为偏移位置被改变了，此时text_offset为0x390001f05807ffcf，接下来调整结构体zimage中text_offset，使其偏移之后值为0就行。

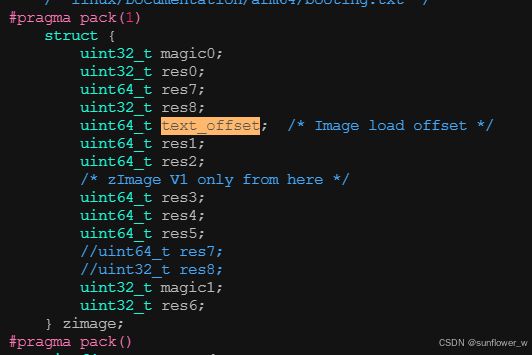

修改的同时注意取消掉结构体内存对齐的问题，在原先的基础上偏移res7和res8（12个字节）就行。

注意：通过Xen构建的dom0启动kernel，在通过设备树传递kernel的大小必须是解压之后的大小，至少传递的kernel大小需要大于解压之后，后续Xen需要依据这个kernel大小建议对等页表。就这块内存映射到真实的设备物理地址上去。(在之前的调试中由于我传递的kernel的大小是为未解压的内核大小-20M左右，但从反汇编的结果a9d0000看出来这个是远远大于压缩内核的大小的)。

panic解决之后的现象：

这个时候看到swapper就可以确认dom0启动kernel是成功了
