stm32 EXIT ----外部中断

中断简介

中断：

        中断是在主程序运行时，出现了特定的中断触发条件（中断源），CPU暂停当前执行的程序，转而去处理中断程序，处理完成又返回继续执行暂停的位置继续执行。

中断优先级：

        当有多个中断源同时申请中断时，CPU会根据中断源的轻重缓急进行裁决，优先响应更加紧急的中断源。

中断嵌套：

        当一个中断程序正在运行时，又有新的更高优先级的中断源申请中断，CPU再次暂停当前中断程序，转而去处理新的中断程序，处理完成后依次进行返回。

STM32 中断系统

简介：

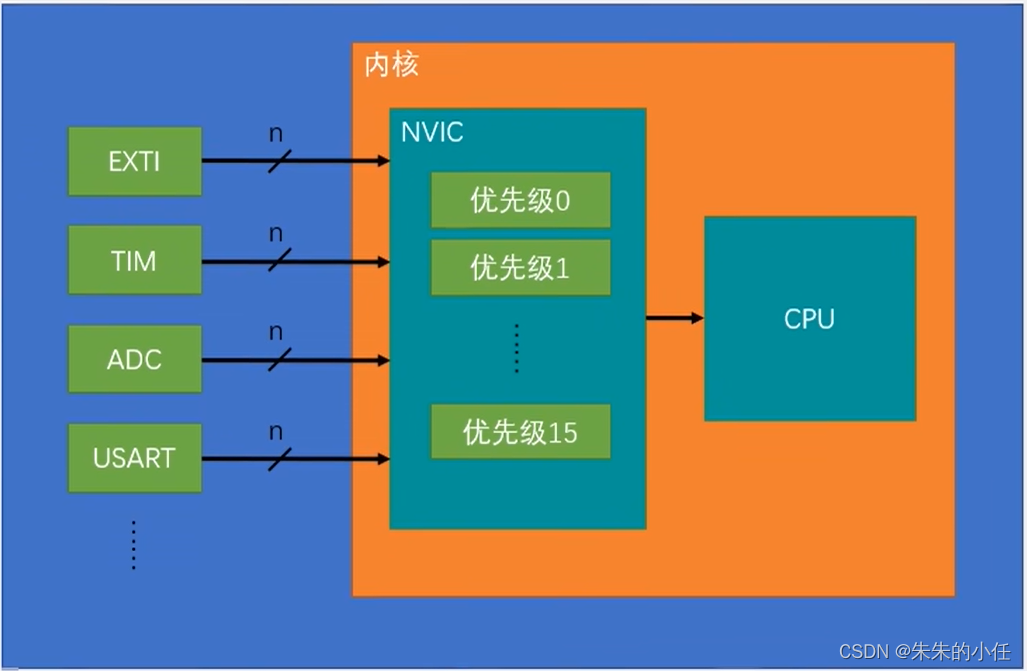

        STM32有68个可屏蔽中断通道，包括EXTI、TIM、ADC、USART、SPI、12C、RTC等多个外设。使用NVIC统一管理中断，每个中断通道都拥有16个可编程的优先等级，可对优先级进行分组，进一步设置抢占优先级和响应优先级。

NVIC：

EXTI (Extern Interrupt）外部中断EXT可以监测指定GPIO口的电平信号，当其指定的GPIO口产生电平变化时，EXT将立即向NVIC发出中断申请，经过NVIC裁决后即可中断CPU主程序，使CPU执行EXTI对应的中断程序
支持的触发方式：上升沿/下隆沿/双边沿/软件触发
支持的GPIO口：所有GPIO口（1~16），但相同的Pin不能同时触发申断（ps：GPIOA_PIN_1与 GPIOB_PIN_1不可以，GPIOA_PIN_2与 GPIOB_PIN_2不可以。GPIOA_PIN_1与 GPIOA_PIN_2可以，GPIOA_PIN_1与 GPIOB_PIN_2可以）

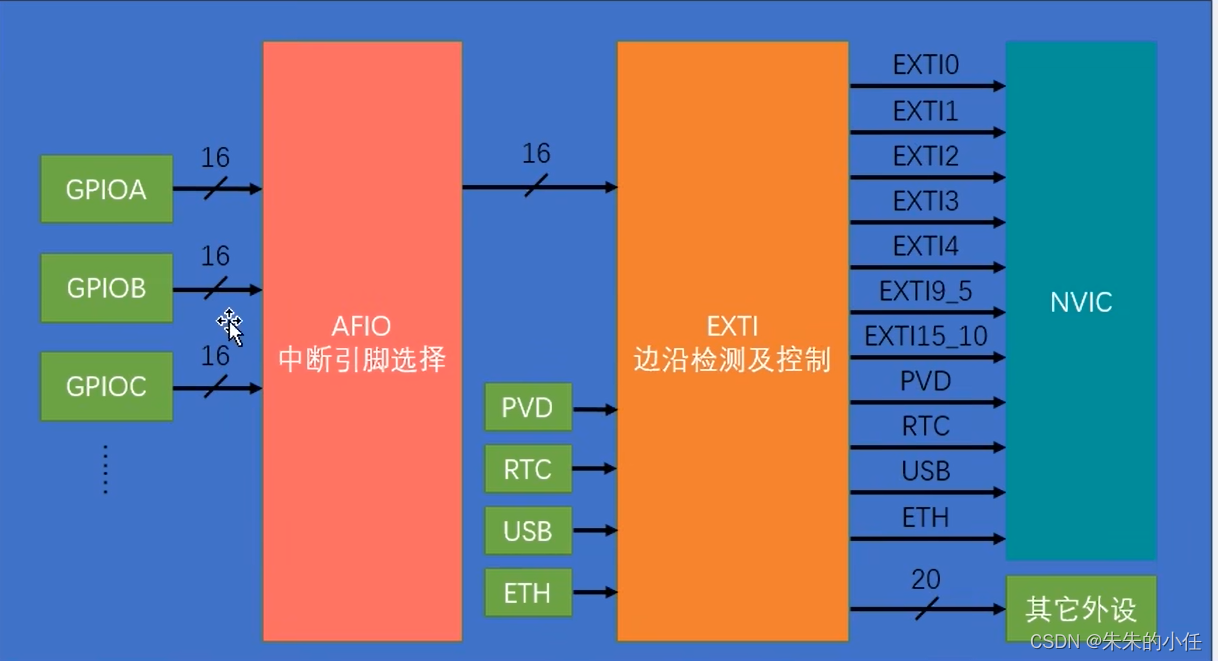

基本结构图：

stm32优先级分组

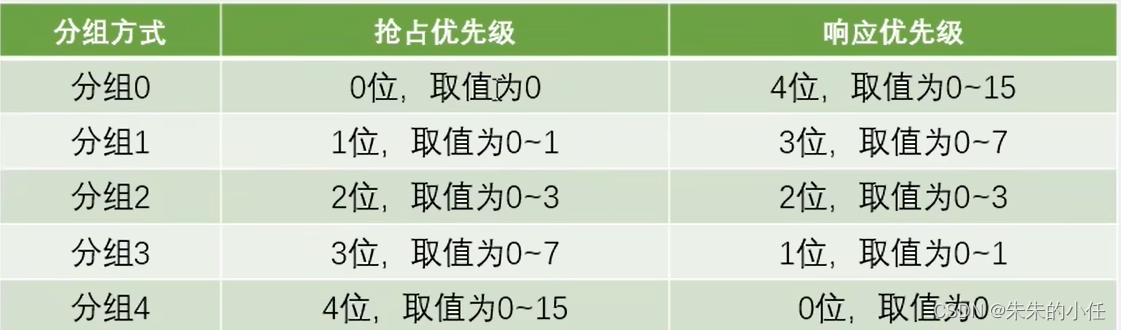

        stm32优先级，由优先级寄存器来配置（共4位），可以划分高n位的抢占优先级，和低4-n位的响应优先级。抢占优先级可以强制处理机（CPU）与中断嵌套，响应优先级可以响应排队。可以通过NVIC配置。

STM32F103C8T6中断实验

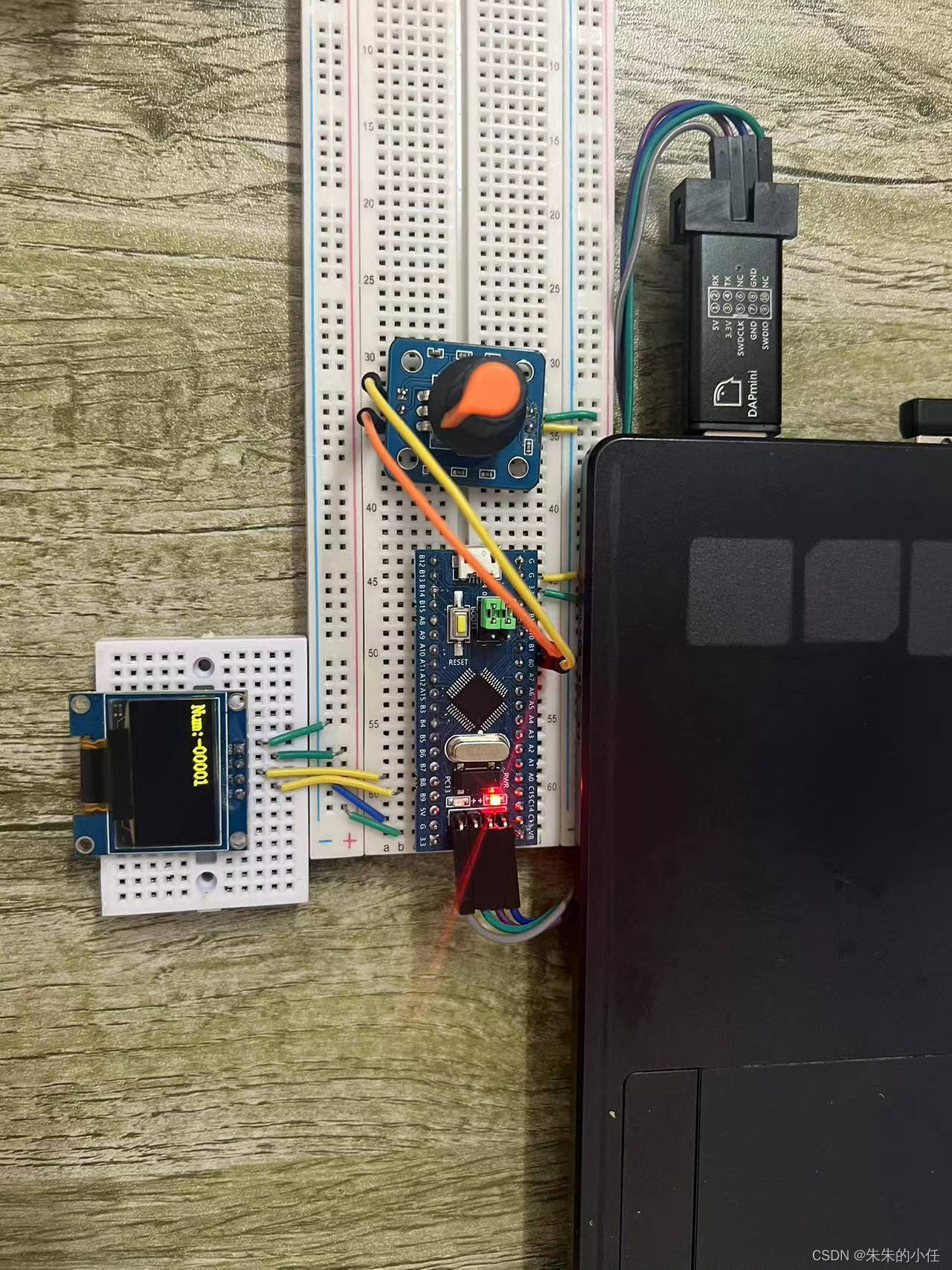

实验现象：

通过旋转旋转编码器正反方向实现计数，正转加，反转减。

工具：

硬件：STM32F103C8T6、DAP（烧录工具，没有的可以替换ST_Link或者选择串口下载）、旋转编码器，OLED显示器（显示实验现象）。

软件：Keil

流程：

1、开启外时钟：

        注意：

                这里选择GPIOB引脚触发中断，GPIOB是外部引脚所以要开启外部时钟，AFIO也是外部时钟需要开启时钟。



/*开启时钟*/
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE); //开启GPIOB的时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);  //开启AFIO的时钟，外部中断必须开启AFIO的时钟

2、配置GPIO：

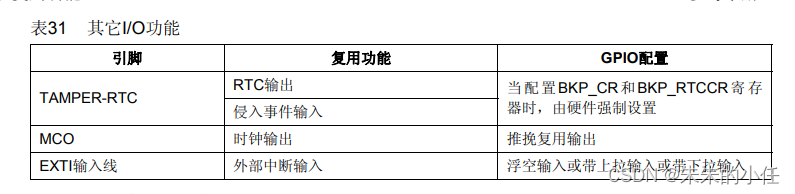

        选择GPIO_Mode为上拉输入，具体选择可以参考STM32F103手册

/*GPIO初始化*/
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU; //上拉输入
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure);				//将PB0和PB1引脚初始化为上拉输入

3、配置AFIO：

/*AFIO选择中断引脚*/
GPIO_EXTILineConfig(GPIO_PortSourceGPIOB, GPIO_PinSource0);//将外部中断的0号线映射到GPIOB，即选择PB0为外部中断引脚
GPIO_EXTILineConfig(GPIO_PortSourceGPIOB, GPIO_PinSource1);//将外部中断的1号线映射到GPIOB，即选择PB1为外部中断引脚

4、配置EXTI：

/*EXTI初始化*/
EXTI_InitTypeDef EXTI_InitStructure;						//定义结构体变量
EXTI_InitStructure.EXTI_Line = EXTI_Line0 | EXTI_Line1;		//选择配置外部中断的0号线和1号线
EXTI_InitStructure.EXTI_LineCmd = ENABLE;					//指定外部中断线使能
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;			//指定外部中断线为中断模式
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;		//指定外部中断线为下降沿触发
EXTI_Init(&EXTI_InitStructure);								//将结构体变量交给EXTI_Init，配置EXTI外设

5、配置NVIC：

	/*NVIC中断分组*/
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);				//配置NVIC为分组2
																//即抢占优先级范围：0~3，响应优先级范围：0~3
																//此分组配置在整个工程中仅需调用一次
																//若有多个中断，可以把此代码放在main函数内，while循环之前
																//若调用多次配置分组的代码，则后执行的配置会覆盖先执行的配置

	/*NVIC配置*/
NVIC_InitTypeDef NVIC_InitStructure;						//定义结构体变量
NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;			//选择配置NVIC的EXTI0线
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;				//指定NVIC线路使能
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;	//指定NVIC线路的抢占优先级为1
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;			//指定NVIC线路的响应优先级为1
NVIC_Init(&NVIC_InitStructure);								//将结构体变量交给NVIC_Init，配置NVIC外设

NVIC_InitStructure.NVIC_IRQChannel = EXTI1_IRQn;			//选择配置NVIC的EXTI1线
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;				//指定NVIC线路使能
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;	//指定NVIC线路的抢占优先级为1
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 2;			//指定NVIC线路的响应优先级为2
NVIC_Init(&NVIC_InitStructure);								//将结构体变量交给NVIC_Init，配置NVIC外设

6、书写中断函数：

int16_t Encoder_Count;

/**
  * 函    数：EXTI0外部中断函数
  * 参    数：无
  * 返 回 值：无
  * 注意事项：此函数为中断函数，无需调用，中断触发后自动执行
  *           函数名为预留的指定名称，可以从启动文件复制
  *           请确保函数名正确，不能有任何差异，否则中断函数将不能进入
  */
void EXTI0_IRQHandler(void)
{
	if (EXTI_GetITStatus(EXTI_Line0) == SET)		//判断是否是外部中断0号线触发的中断
	{
		/*如果出现数据乱跳的现象，可再次判断引脚电平，以避免抖动*/
		if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_0) == 0)
		{
			if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0)		//PB0的下降沿触发中断，此时检测另一相PB1的电平，目的是判断旋转方向
			{
				Encoder_Count --;					//此方向定义为反转，计数变量自减
			}
		}
		EXTI_ClearITPendingBit(EXTI_Line0);			//清除外部中断0号线的中断标志位
													//中断标志位必须清除
													//否则中断将连续不断地触发，导致主程序卡死
	}
}

/**
  * 函    数：EXTI1外部中断函数
  * 参    数：无
  * 返 回 值：无
  * 注意事项：此函数为中断函数，无需调用，中断触发后自动执行
  *           函数名为预留的指定名称，可以从启动文件复制
  *           请确保函数名正确，不能有任何差异，否则中断函数将不能进入
  */
void EXTI1_IRQHandler(void)
{
	if (EXTI_GetITStatus(EXTI_Line1) == SET)		//判断是否是外部中断1号线触发的中断
	{
		/*如果出现数据乱跳的现象，可再次判断引脚电平，以避免抖动*/
		if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0)
		{
			if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_0) == 0)		//PB1的下降沿触发中断，此时检测另一相PB0的电平，目的是判断旋转方向
			{
				Encoder_Count ++;					//此方向定义为正转，计数变量自增
			}
		}
		EXTI_ClearITPendingBit(EXTI_Line1);			//清除外部中断1号线的中断标志位
													//中断标志位必须清除
													//否则中断将连续不断地触发，导致主程序卡死
	}
}
