openwrt dsa vlan

新版本openwrt vlan配置

arp 命令

arp 命令可以查看当前交换机下连接的设备。
在这里插入图片描述

docker

openwrt 使用docker帖子
 docker界面配置
docker 运行界面服务，输入一下命令会自动下载imge：

docker run \-d -p 9999:9000 \-p 8000:8000 \--name portainer \--restart always \-v /var/run/docker.sock:/var/run/docker.sock \-v portainer_data:/data \portainer/portainer:linux-arm64

vlan

vlan
openwrt vlan
vconfig

Linux vlan 配置

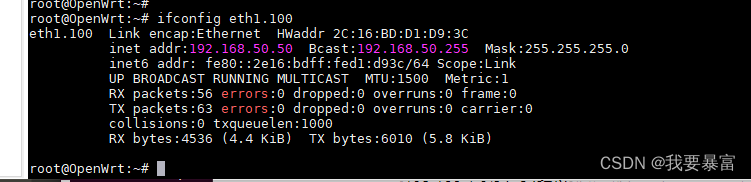

ifconfig eth1 0.0.0.0
vconfig add eth1 100 //设置vid
ifconfig eth1.100 up
ifconfig eth1.100 192.168.50.50
在这里插入图片描述

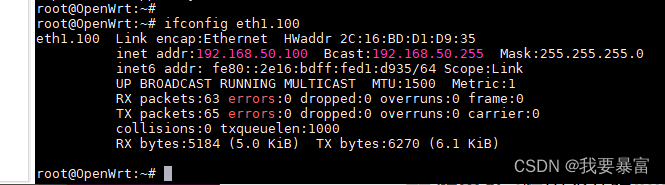

另一台主机也做一样的配置，两个端口vid 要一样。

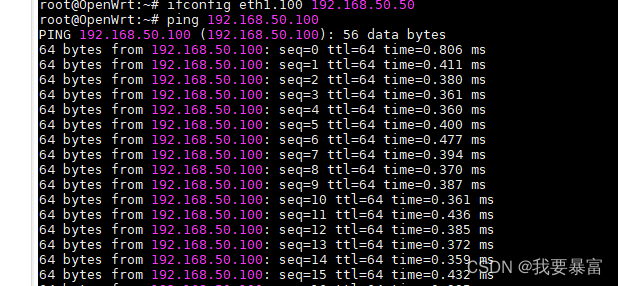

一台主机发包

另一台抓包

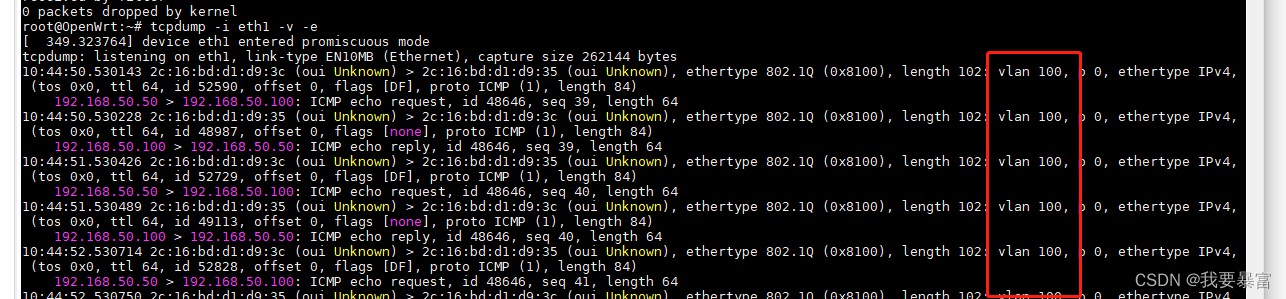

tcpdump -i eth1 -v -e // -i 指定端口，-v 显示详细信息，-e 显示以太网头部信息

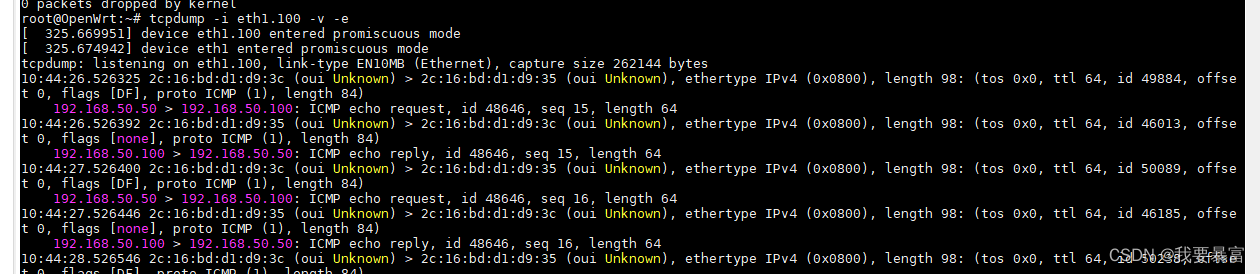

抓eth1.100 的时候是没有vlan tag的。
说明vlan tag 是在虚拟端口eth1.100（主机1 虚拟端口）发出时添加，经过eth1（主机1 物理端口）转发；eth1（主机2 物理端口）收到包，转发到eth1.100 （主机2 虚拟端口），拆除vlan tag。
在这里插入图片描述

防火墙

openwrt 防火墙

路由表路由表介绍

192.168.1.0/24 24释义
 路由表介绍2

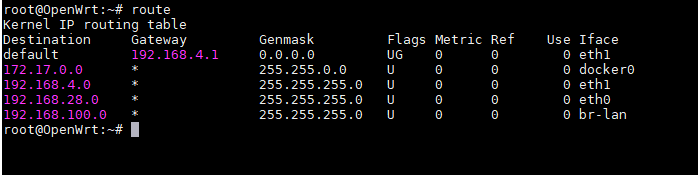

路由表可以查看到设备上的网络情况，Linux上可以使用netstat -rn 或route 命令查看。
在这里插入图片描述
这台主机有两个网络接口，eth0 和eth1，eth0 连接到192.168.28.0 网络，eth1连接到192.168.4.0网络。
路由表的 Destination是目的网络地址，Genmask是子网掩码，Gateway是下一跳地址，Iface是发送接口，Flags中的U标志表示此条目有效（可以禁用某些条目），G标志表示此条目的下一跳地址是某个路由器的地址，没有G标志的条目表示目的网络地址是与本机接口直接相连的网络，不必经路由器转发，因此下一跳地址处记为*号。

如果要发送的数据包的目的地址是192.168.28.3，跟第一行的子网掩码做与运算得到 172.17.0.0，与第一行的目的网络地址不符，再跟第二行的子网掩码做与运算得到192.168.4.0，以此类推，匹配到第三行是目的网络地址，因此从 eth0接口发送出去，由于192.168.28.0正是与eth0接口直接相连的网络，因此可以直接发到目的主机，不需要经路由器转发。

默认路由

route 添加默认路由：route add default gw 192.168.28.254
默认路由。每个主机都有一个或多个默认路由。这一项表明，如果在表中没有找到特定的路由，就把分组发送到路由192.168.4.1(sun主机)。这说明当前主机sdb利用这一个路由表项就可以通过internet经路由器sun（及其SLIP链路）访问其他的系统。建立默认路由是一个功能很强的概念。该路由标志（ U G）表明它是一个网关，这是我们所期望的。

如果要发送的数据包的目的地址是202.10.1.2，与路由表中每一项都不匹配，那么就要按缺省路由条目，从eth1接口发出去，首先发往192.168.4.1路由器，再让路由器根据它的路由表决定下一跳地址。
