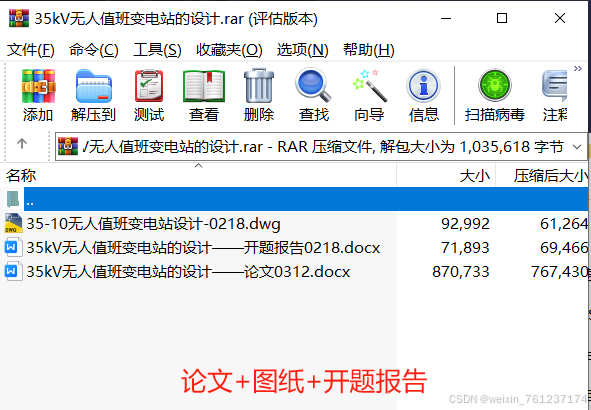

【论文+CAD图纸】35kV无人值班变电站的设计

设计内容

随着经济飞速发展，对电力的需求量也在逐年增加。为满足该区域经济发展对电力的需求，建设35kV终端变电站是非常重要的。
本文按照变电站的设计流程，首先对35kV终端变电站的原始数据以及负荷情况进行了分析，根据分析后的视在功率选择了两台主变压器为宁波变压器股份有限公司的SZ7-3150/35型号的35k V电力变压器。通过多种主接线方式优缺点的比较分析，决定35kV进线侧选用单元接线，10kV出线侧选用单母线分段接线。根据选定的主接线方式，选取35kV母线和10kV母线为短路点，利用标幺值法计算得到短路电流，根据负荷计算和短路计算的结果选择了高压断路器以及隔离开关等一次设备。
同时根据IEC61850标准及35kV终端变电站的实际情况对变电站二次系统进行了规划，按照防雷接地标准，选用9根30m高的避雷针预防直击雷，采用避雷器预防雷电侵入波，使35kV终端变电站免遭雷害。
关键词：变电站设计；主变压器；主接线；短路电流

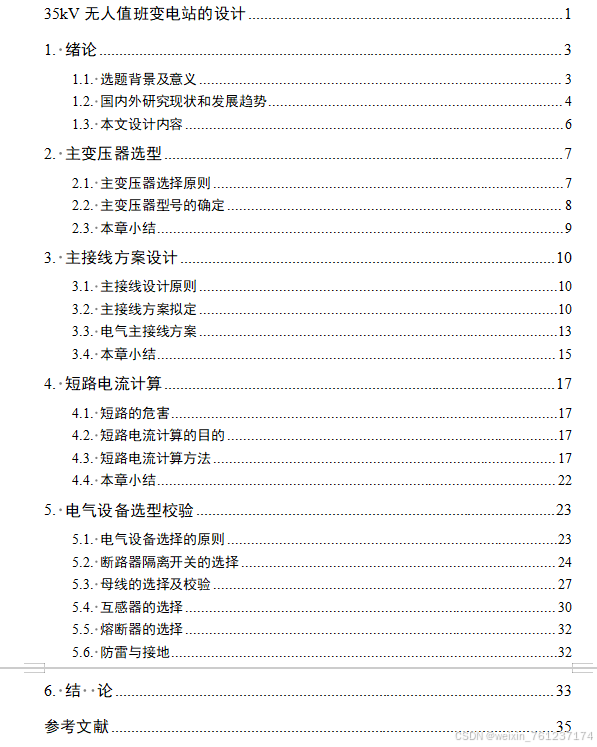

目录

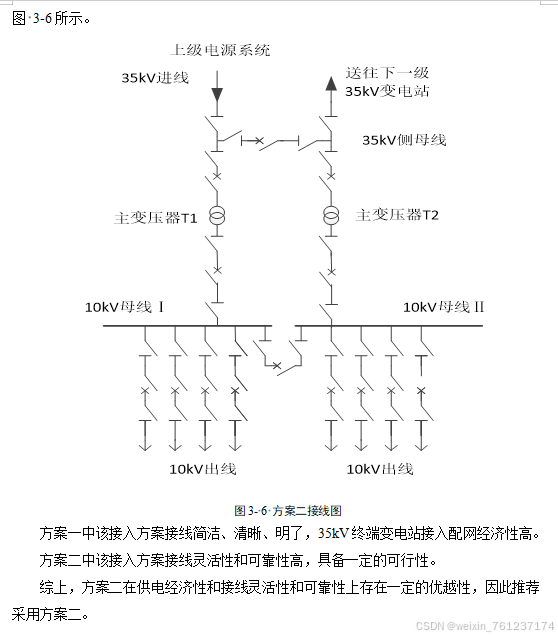

主接线设计

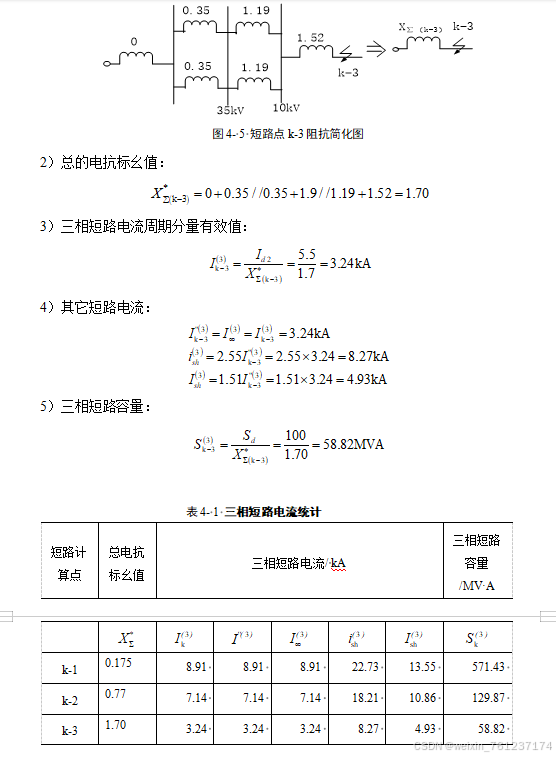

短路电流计算

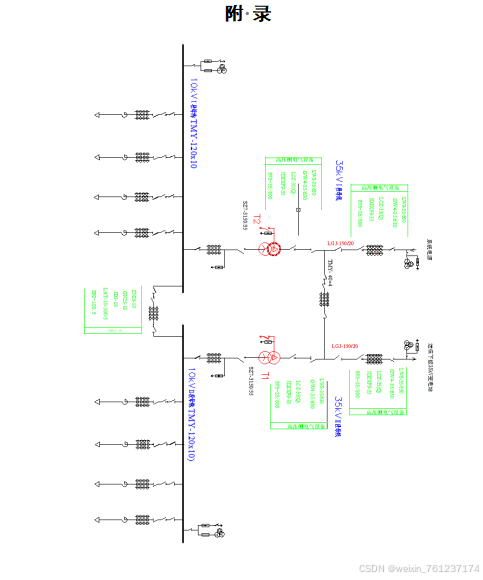

附录
