【论文+Multisim仿真】采用大功率达林顿三极管的2X30W音频功率放大器设计

本文链接：https://blog.youkuaiyun.com/weixin_47914017/article/details/146378900

摘要：

功率放大器是是在给定失真率条件下能产生最大功率输出以驱动负载的电路功率放大器实质上是个能量转换器，将直流供电电源能量转换成按输入小信号的规。律变化，即要求输出信号的非线性失真尽可能小，且效率尽可能高。因此采用 OCL直接耦合电路方式，保证电路工作稳定，需要有足够高的电压放大倍数。一般来说，性能好的 OCL功率放大器应由输入级、推动级和输出级、稳压源等部分组成。本文先介绍功率放大器的发展，再从简单的甲类、乙类功率放大电路入手，了解其工作原理和相应的优缺点后，在其缺点上改进和补充，设计出甲乙类功率放大器，再分级去设计各部分电路:
(1)、输入级:主要作用是抑制零点漂移，保证电路工作稳定，同时对前级送来的信号作低失真、低噪声放大，提高输入阻抗高。为此，采用带恒流源的，由复合管组成的差动放大电路，且设置的静态偏置电流较小。
(2)、推动级(激励级)的作用是获得足够高的电压放大倍数，以及给输出级提供足够大的驱动电流，为此，可采用带集电级的共射放大电路，其具有电压电流放大能力，其静态偏置电流比输入级要大。

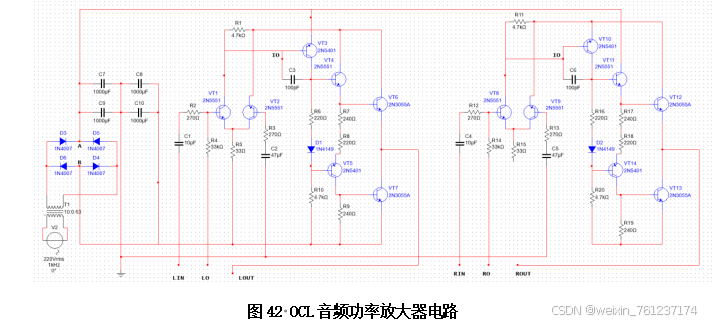

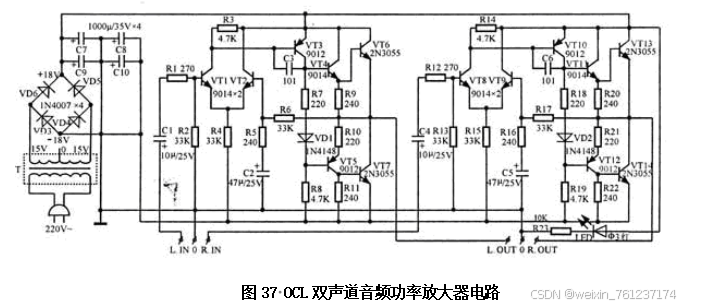

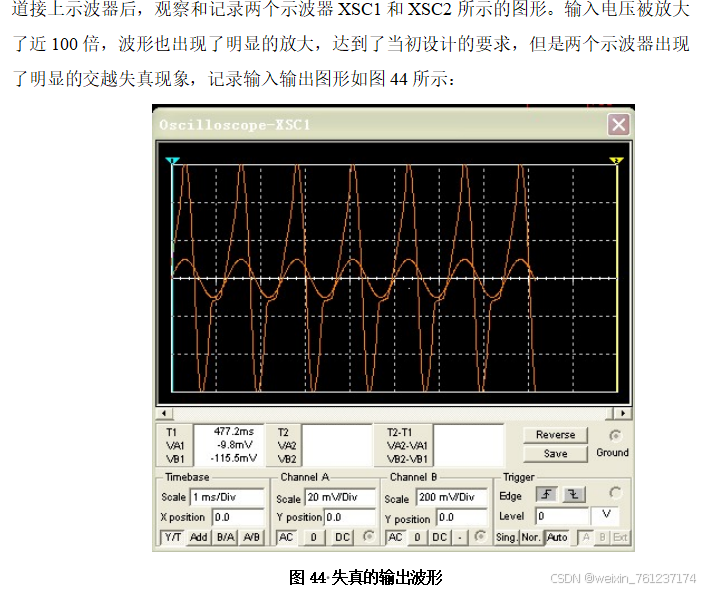

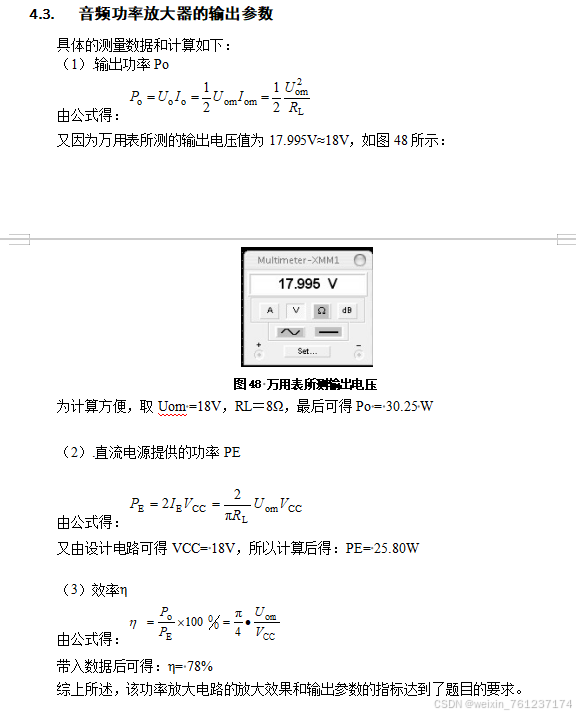

(3)、输出级工作在大信号情形下，其主要作用是给负载提供足够大的输出信号功率，效率尽可能的大，要求输出阻抗低，带负载能力强，可采用由达林顿复合管构成的甲乙类互补对称功放或准互补功放电路。
(4)、稳压源电路:交流稳压源电路为整个电路提供直流工作电流，使整个电路工作在最佳静态工作点。再完成OCL功率放大
**关键词：**功率放大电路；达林顿管；OCL；失真
