【Word文档+力控组态工程】35kV中段变电站监控系统设计

摘 要

本课题是对35kV中段变电站监控系统设计进行基于力控组态软件的设计，首先设计了监控系统整体的功能布局，分为①系统用户登录和权限指定，②变电监控参数及阈值确定，③人机界面的观测窗口。
其次基于变电站的基础接线方式和短路电流进行了估算，主接线方式在10kV侧基于可靠性和经济性选择了单母线接线，35kV侧选择了单母线分段接线方式，标幺值法估算了短路电流，为监控系统的报警阈值提供了理论依据。
最重要的关于力控组态软件的学习和使用，首先了解导航栏，工具栏和设计窗口的结构和布局，对于用户管理功能，名称以及权限给定的设置和修改，安全区的设置等等；趋势曲线的应用，各曲线对应的节点，数据的导出，脚本的逻辑转换为程序语言是本课题的核心。
关键词：中段变电站；微机监控；力控组态；

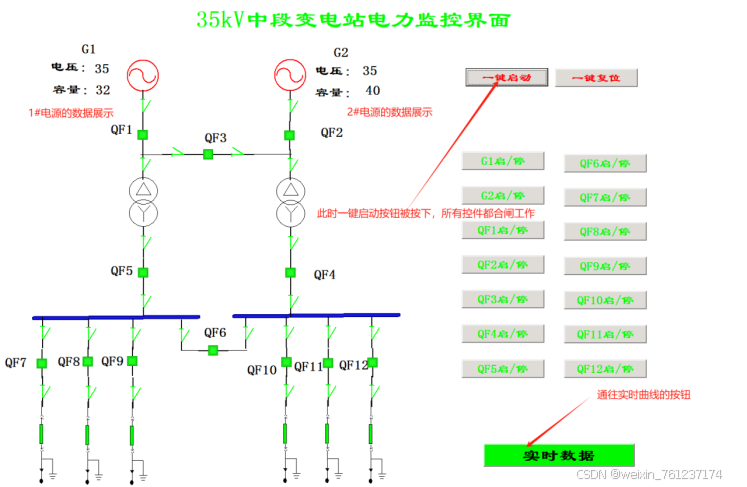

组态界面

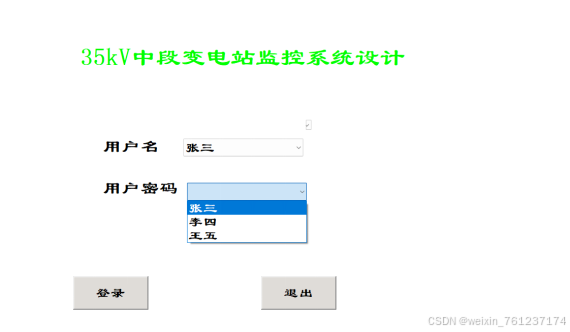

登录界面

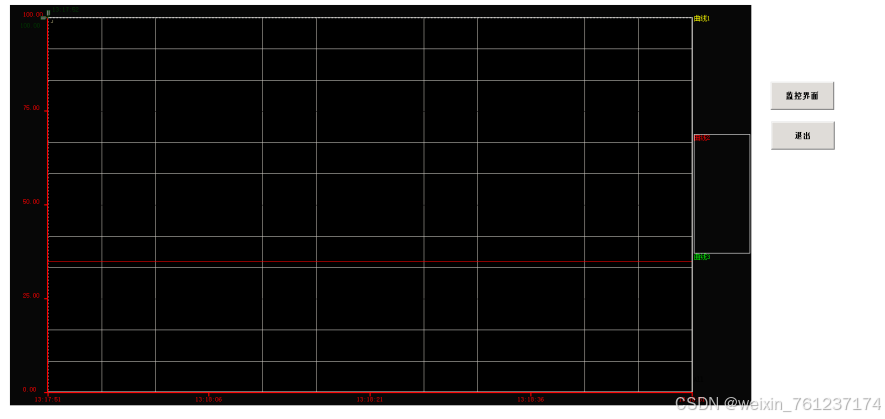

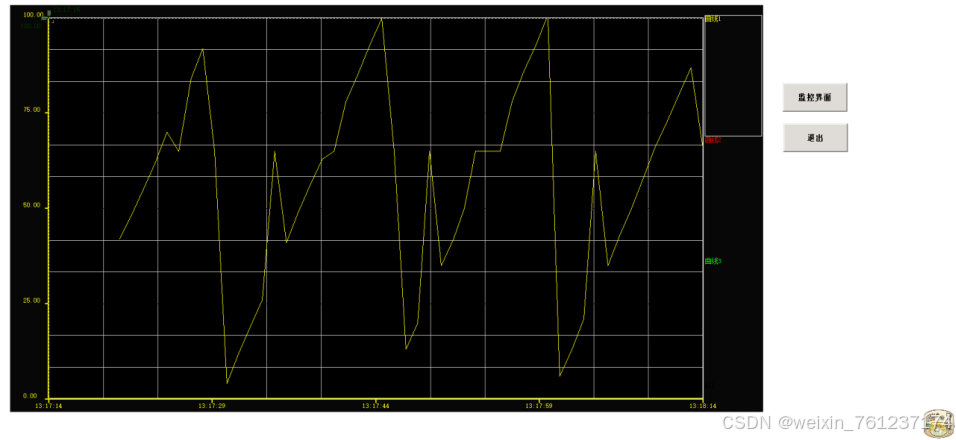

实时曲线图

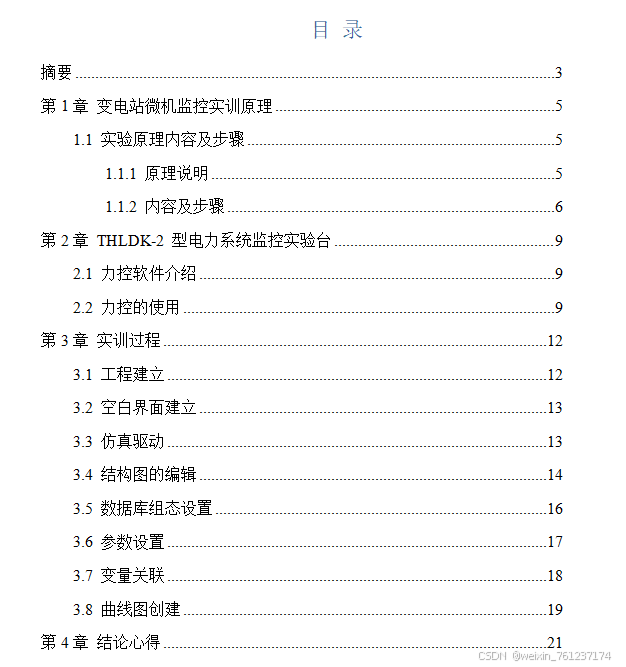

Word文档

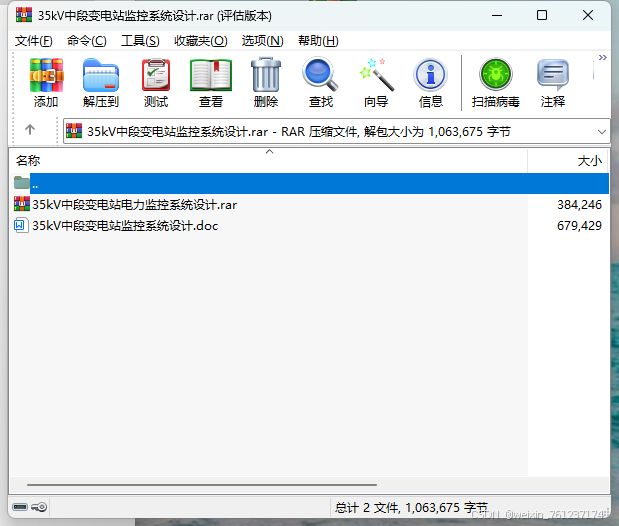

压缩包文件
