VLAN技术

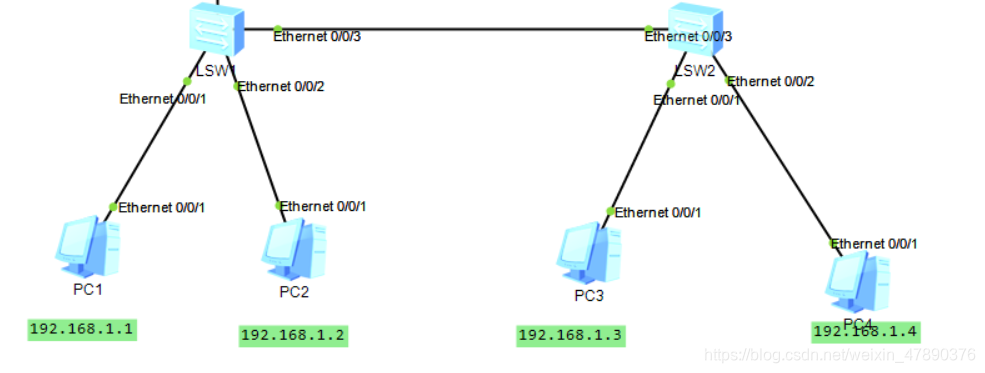

一，通过划分vlan使PC1通PC3，PC2通PC4，其他的不互通
在这里插入图片描述

1.在SW1,SW2上创建两个vlan(此处只操作SW1，SW2同理）
在这里插入图片描述

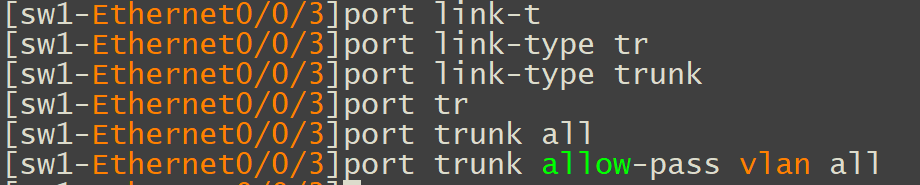

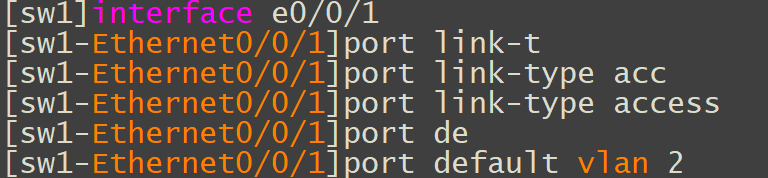

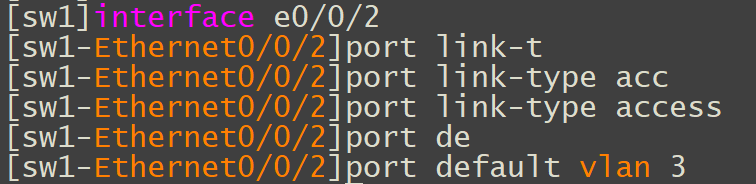

2，将接口E0/0/1划分到vlan2，将接口E0/0/2划分到vlan3，将接口E0/0/3划分到vlan all
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

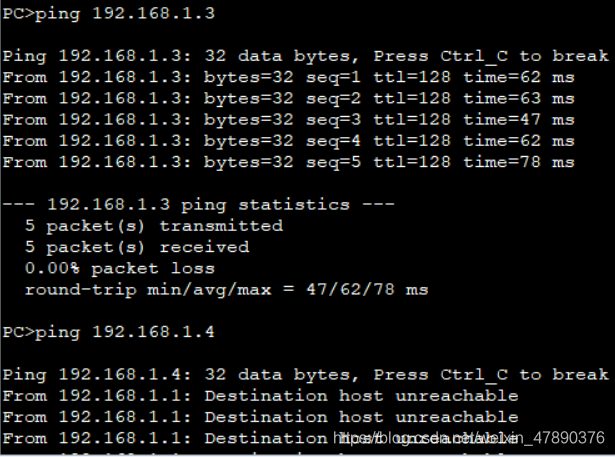

结果如下，在PC1上ping
在这里插入图片描述

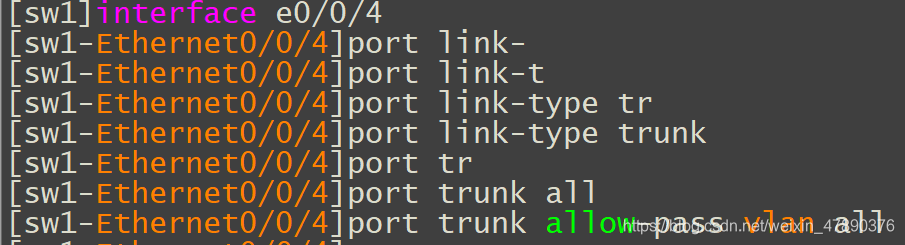

3.将E0/0/4口设置为允许所有vlan通过
在这里插入图片描述

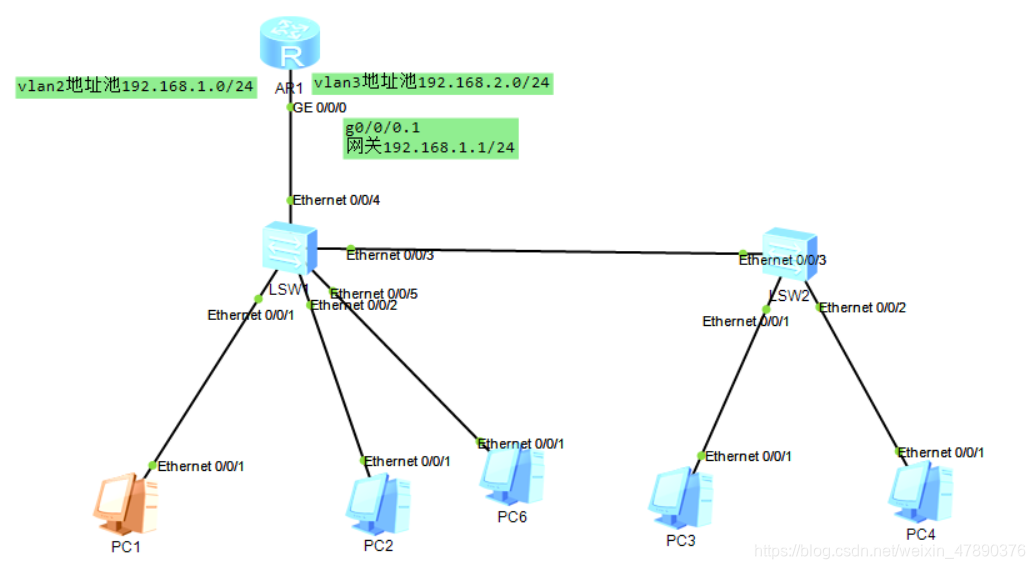

单臂路由

二，

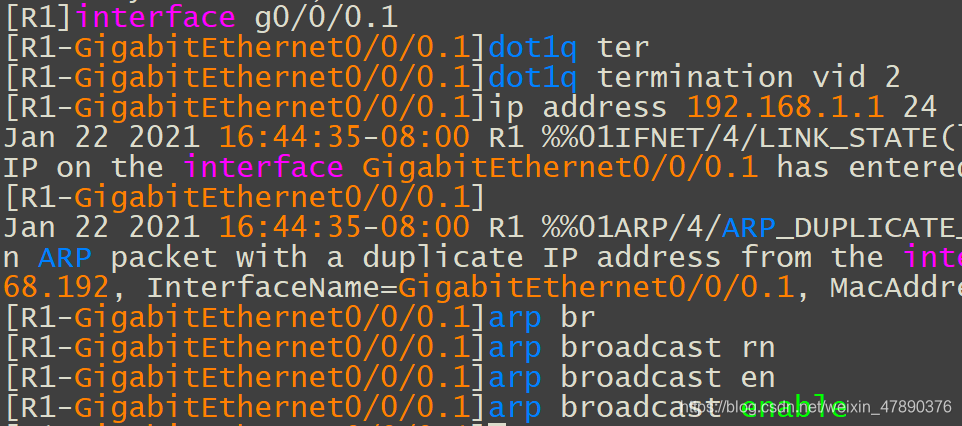

1.创建两个虚拟子接口（只展示一个）
2.封装给vlan
3.配置IP（网关）
4.开启arp广播
在这里插入图片描述

DHCP动态主机配置协议

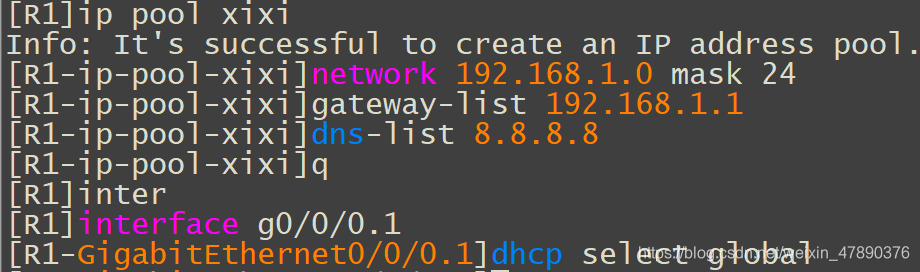

三，1.配置DHCP
1.在g0/0/0.1口下，启用DHCP（g0/0/0.2口同理）在这里插入图片描述
此时PC1，PC2，PC3，PC4可获取到地址

附加: exclude-ip-address （起始排除地址）+（停止排除地址） 排除所要分配地址的区间
