如果用户开发板是基于Agilex 3、Agilex 5等高阶器件，则需要安装高版本的Quartus软件比如Quartus Prime Pro 25.1版本，这个版本在安装包和license获取（免费）等方面跟以往的Quartus软件略有不同，本文将一步步演示该版本的软件安装、工程创建和仿真验证。

一安装Quartus 软件

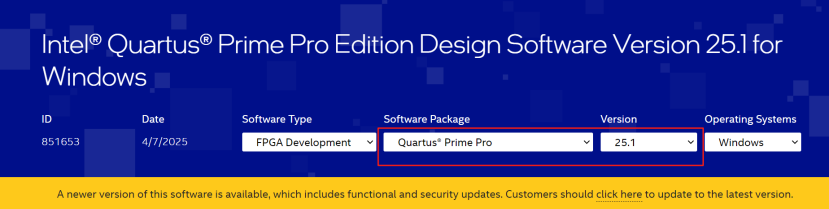

进入Altera官网选择Quartus Prime Pro 25.1版本：

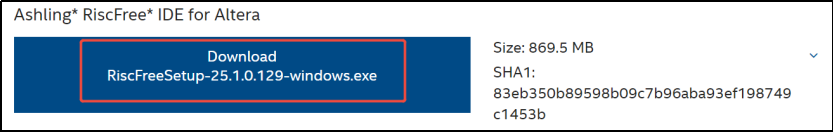

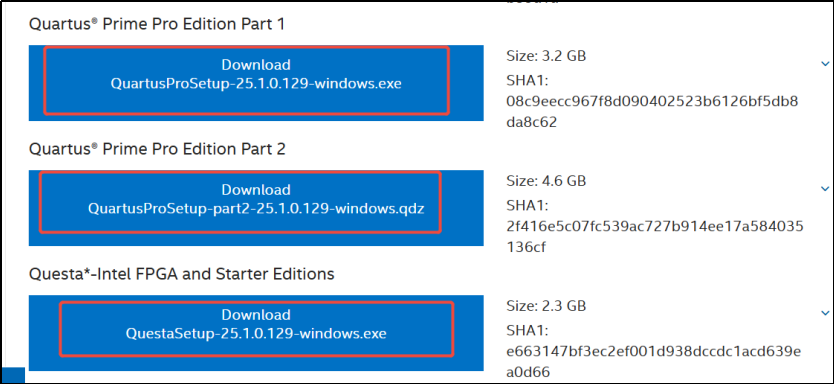

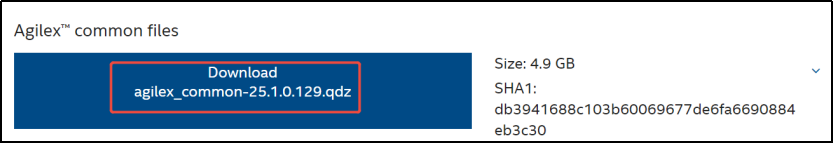

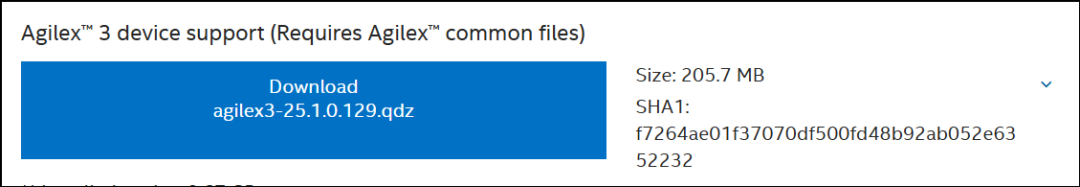

然后点击Individual Files，选择Quartus Prime Pro Edition Part 1&Part2、 Ashling RiscFree IDE Altera（如果创建Nios V 工程则需要该文件包）、 QuestaSetup-25.1.0.129-windows.exe、Agilex 3 器件支持包（如果是Agilex5的板子则下载Agilex 5 器件支持包）、Agilex common 文件共6个文件并下载：

所有文件都下载完以后，双击QuartusProSetup-25.1.0.129-windows.exe文件进行安装。安装的过程中会默认选择一起安装Ashling RiscFree IDE和Agilex3器件包以及Questa等，建议安装的过程中所有默认设置都保留（除了安装路径自己选择外）。USB Blaster III驱动程序将在软件安装结束时安装如下图所示：

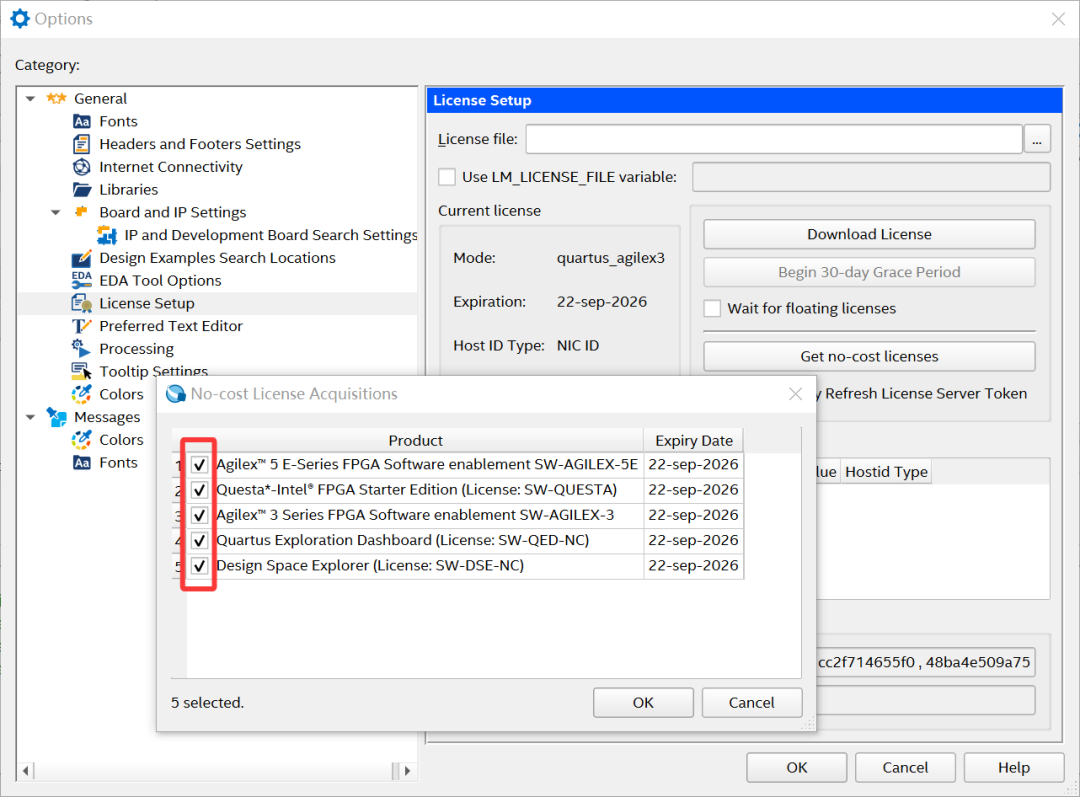

重要提示：Altera Agilex 5、 Agilex 3的开发人员能够免费访问Intel Quartus Pro Edition软件-无需额外购买许可证，从而充分利用Quartus Pro的设计和编译功能。有关如何获得免费许可证的详细信息，请参阅英特尔的官方指南： Acquiring Free No-Cost Licenses for Intel® Agilex™ 5 Devices或者直接参考以下步骤：双击电脑桌面Quartus Prime Pro 25.1 的图标打开Quartus，点击菜单Tools——License Setup, 然后点击 Get no-cost licenses，将如下复选框全部选上：

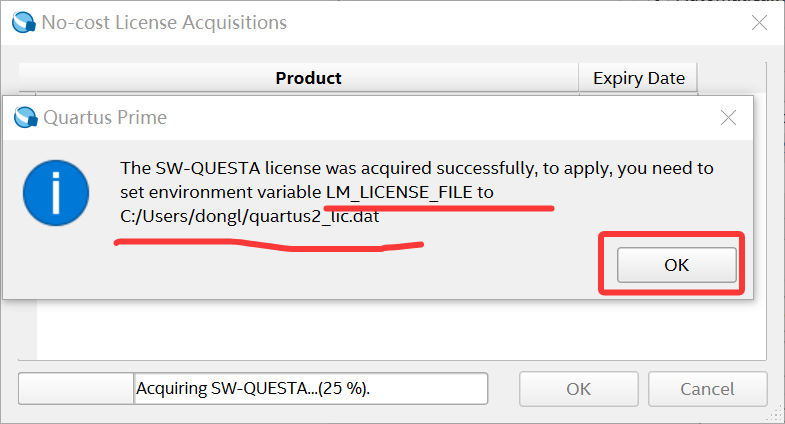

这时会提示仿真器Questa的license文件位置，并提醒用户去设置环境变量：

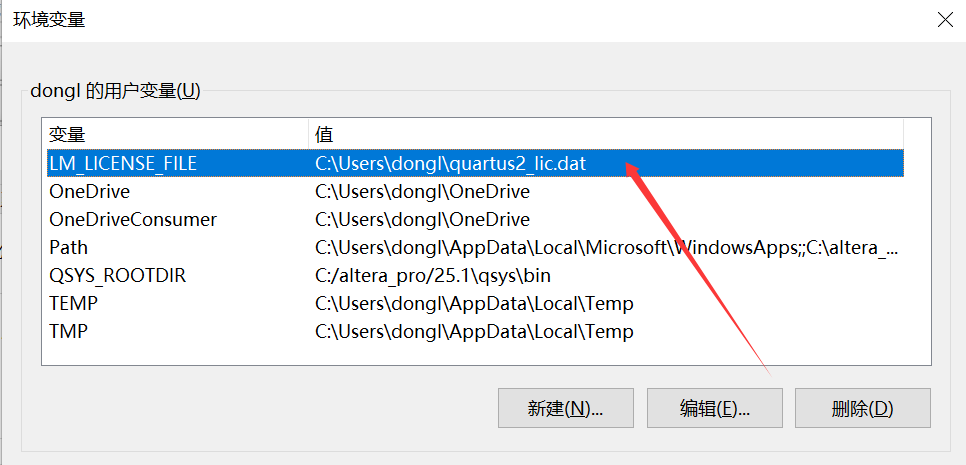

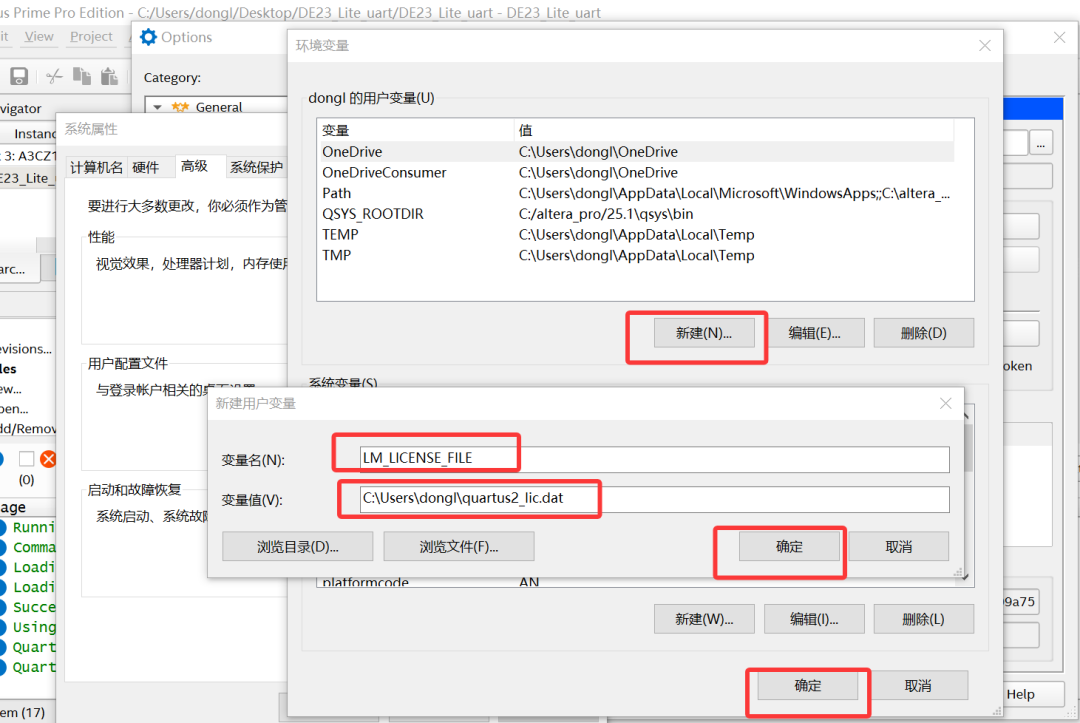

打开电脑的环境变量设置窗口，如点击系统信息——高级系统设置——环境变量——新建，变量名填入LM_LICENSE_FILE，变量值填入Questa license文件quartus2_lic.dat的路径：

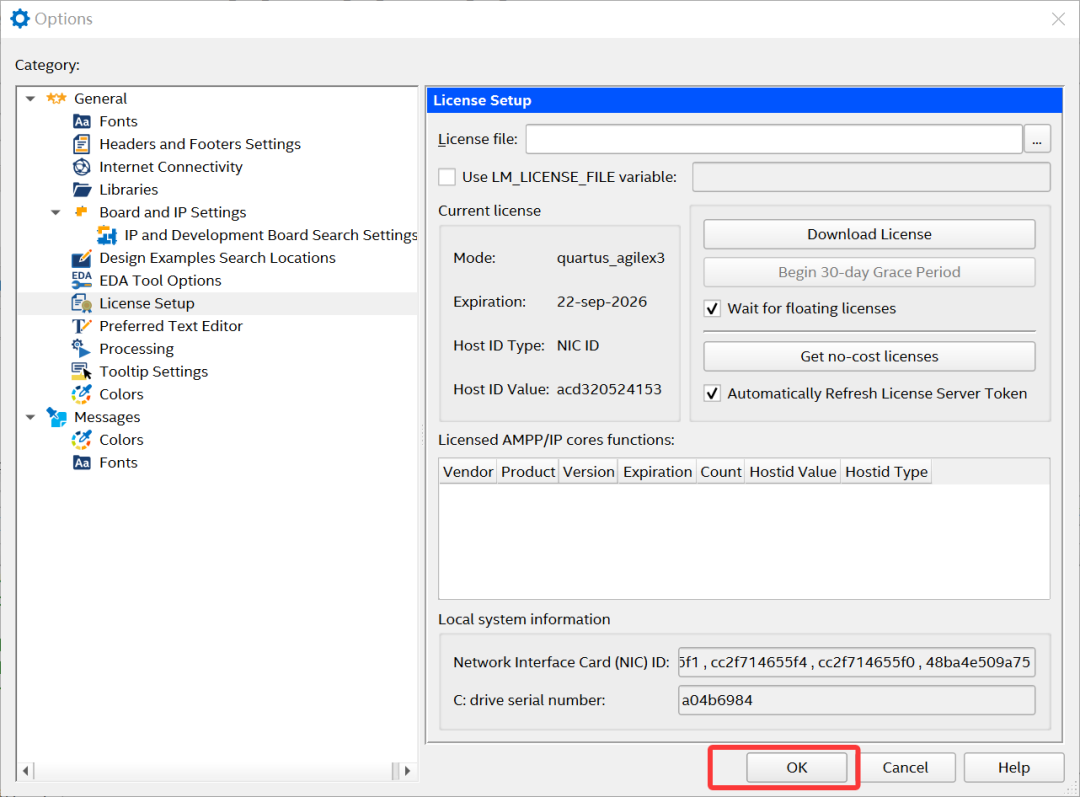

返回到Quartus软件界面，最后点击OK关闭掉该License Setup窗口。

二创建工程

本文将演示一个简单全加器的工程设计。

1. 双击桌面的Quartus图标打开Quartus工具。

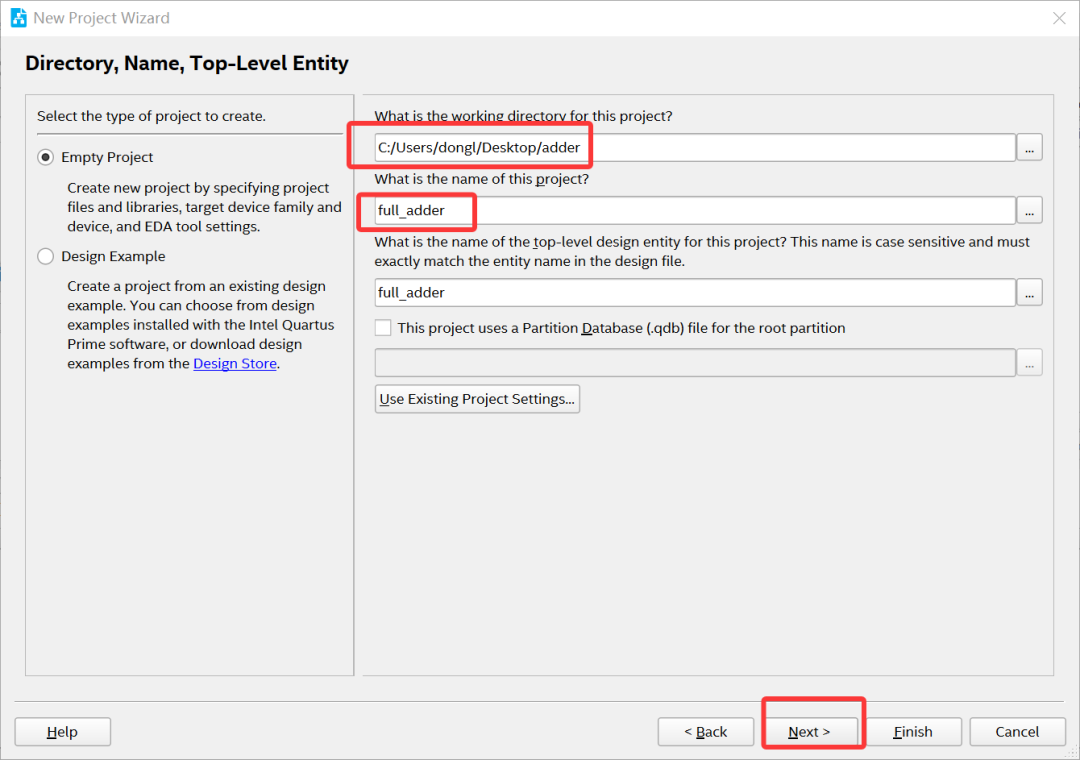

2. 点击File——New Project Wizard...——Next，然后指定工程路径，编辑工程名称。

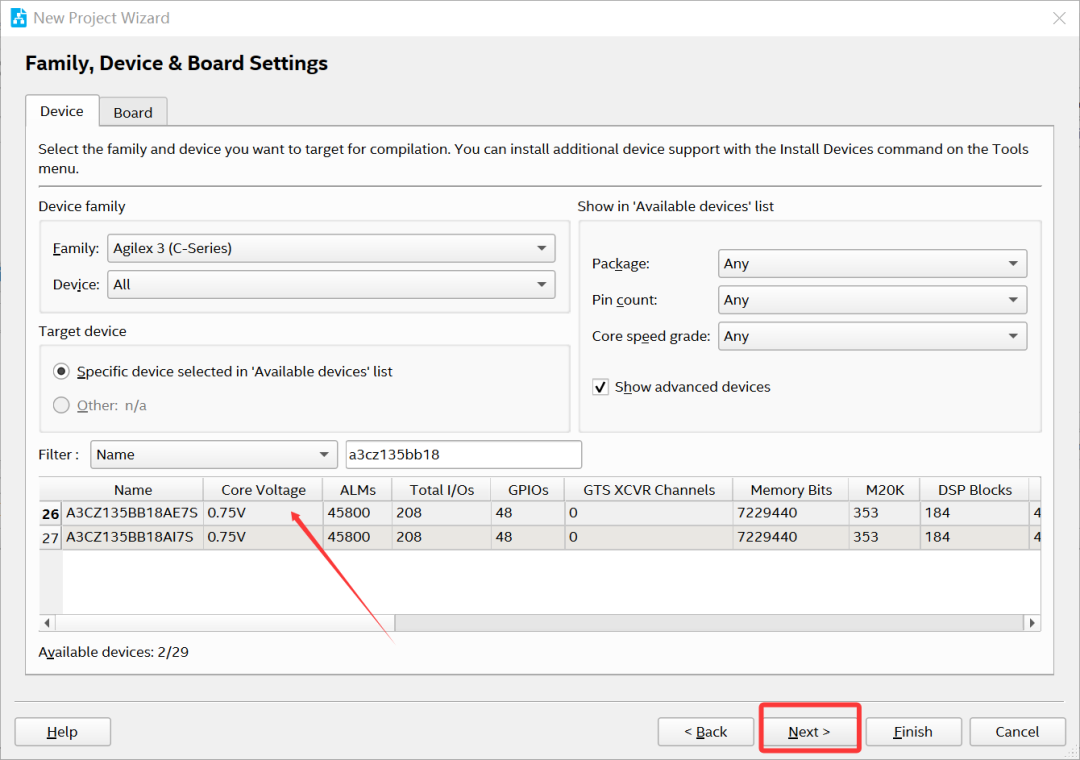

3. 点击Next，器件选择A3CZ135BB18AE7S（这个器件正好是DE23-Lite开发板上对应的FPGA device）：

4. 继续点击Next，然后点击Finish关闭窗口。

5. 点击File——New，选择Verilog HDL File，点击OK来创建top文件。将如下代码拷贝到新建的文件，并保存为full_adder.v：

module full_adder(
  input a,
  input b,
  input cin,
  output sum,
  output cout
);

assign sum = a ^ b ^ cin;             //将a、b、cin进行与或运算，赋值给sum

assign cout= (a & b) | ((a^b) & cin); //将a、b、cin进行组合逻辑运算，赋值给cout

endmodule

6. 点击File——New，选择Verilog HDL File，点击OK来创建tb文件。将如下代码拷贝到新建的文件，并保存为full_adder_tb.v：

`timescale 1ns / 1ns                //设定时间单位和时间精度，时延单位为1ns，时延精度为1ns
module full_adder_tb;               //待测试的加法器模块
  reg a,b,cin;                     //数据输入
  wire sum,cout;                   //输出信号
  parameter DELAY=50;              //设置延迟参数为50

full_adder u_full_adder(         //例化被测试模块
    a,
    b,
cin,
    sum,
cout
  );

  initial                 //使用initial过程快定义激励信号波形
    begin                //使用begin-end控制语句
      a = 1'b0; b = 1'b0; cin = 1'b0;        //初始化输入，被加数a被赋值为0,加数b被赋值为0,进位输入c被赋值为0，此时加和sum和进位输出cout都应该为0
      #DELAY a = 1'b1; b = 1'b0; cin = 1'b0; //在50ns时，被加数a被赋值为1，加数b被赋值为0,进位输入c被赋值为0，此时加和sum应该为1，进位输出cout应该为0
      #DELAY a = 1'b0; b = 1'b1; cin = 1'b1; //在100ns时，被加数a被赋值为0，加数b被赋值为1,进位输入c被赋值为1，此时加和sum应该为0，进位输出cout应该为1
      #DELAY a = 1'b1; b = 1'b1; cin = 1'b0; //在150ns时，被加数a被赋值为1，加数b被赋值为1,进位输入c被赋值为0，此时加和sum应该为0，进位输出cout应该为1
      #DELAY a = 1'b1; b = 1'b1; cin = 1'b1; //在200ns时，被加数a被赋值为1，加数b被赋值为1,进位输入c被赋值为1，此时加和sum应该为1，进位输出cout应该为1
      #DELAY $stop;                          //在250ns时，执行$stop系统任务，停止仿真
  end

  initial        $monitor($time,,,"a=%b,b=%b,cin=%b,sum=%b,cout=%b",a,b,cin,sum,cout); //执行monitor系统任务，设置显示结果的格式

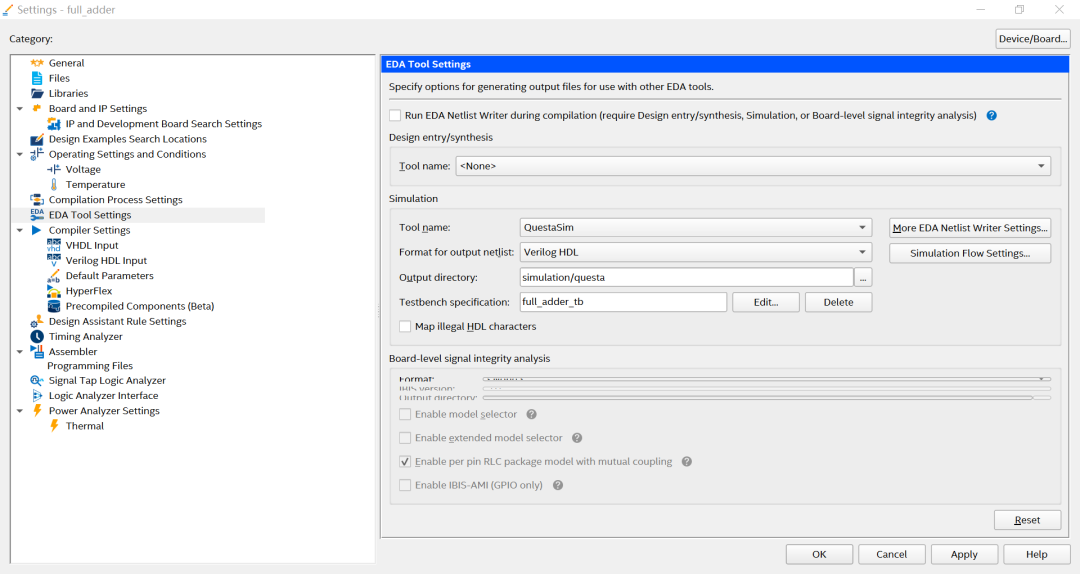

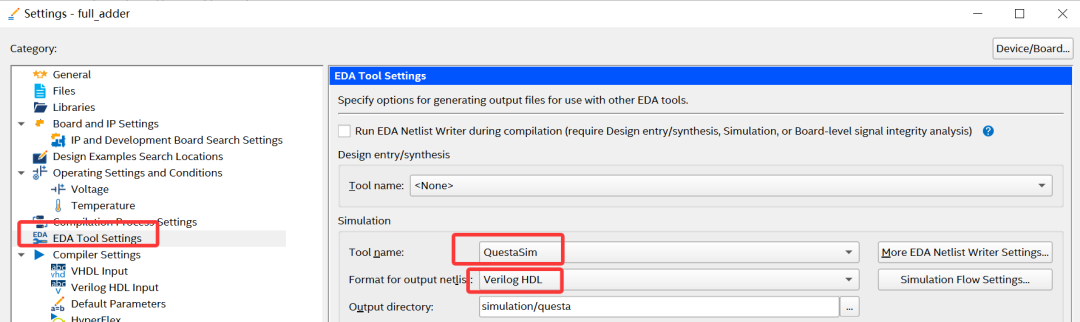

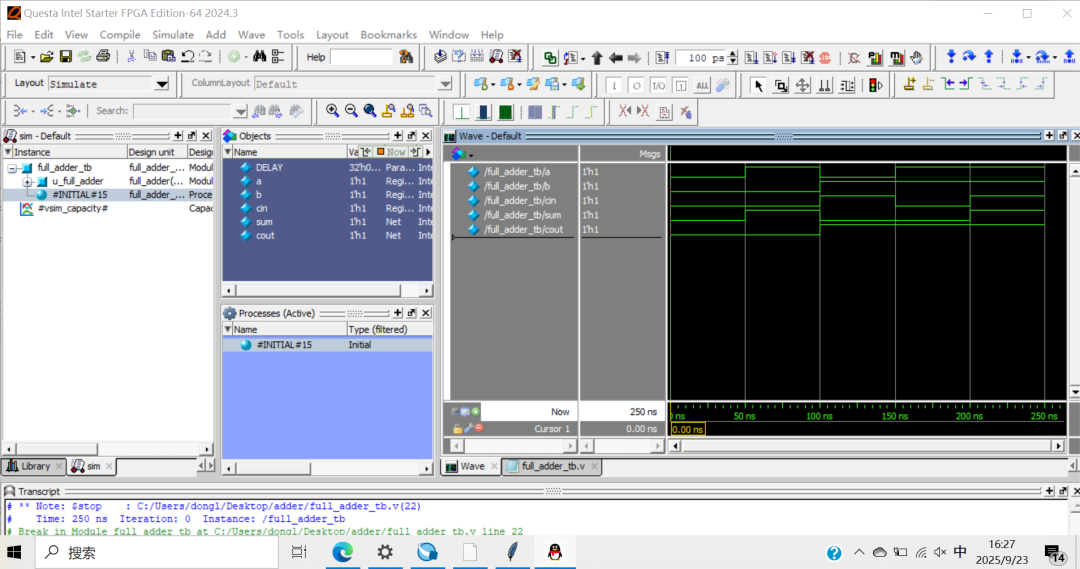

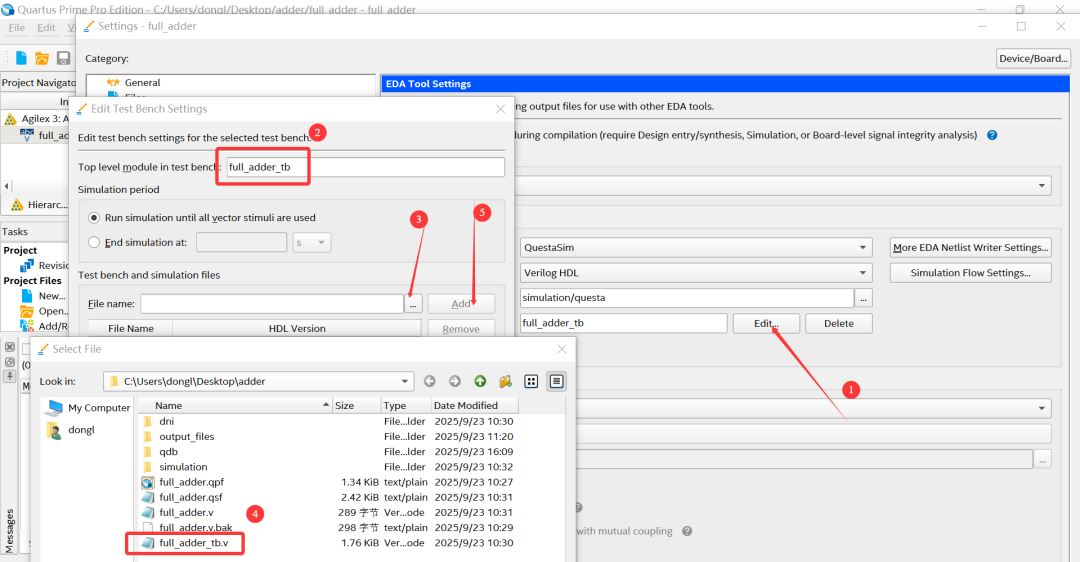

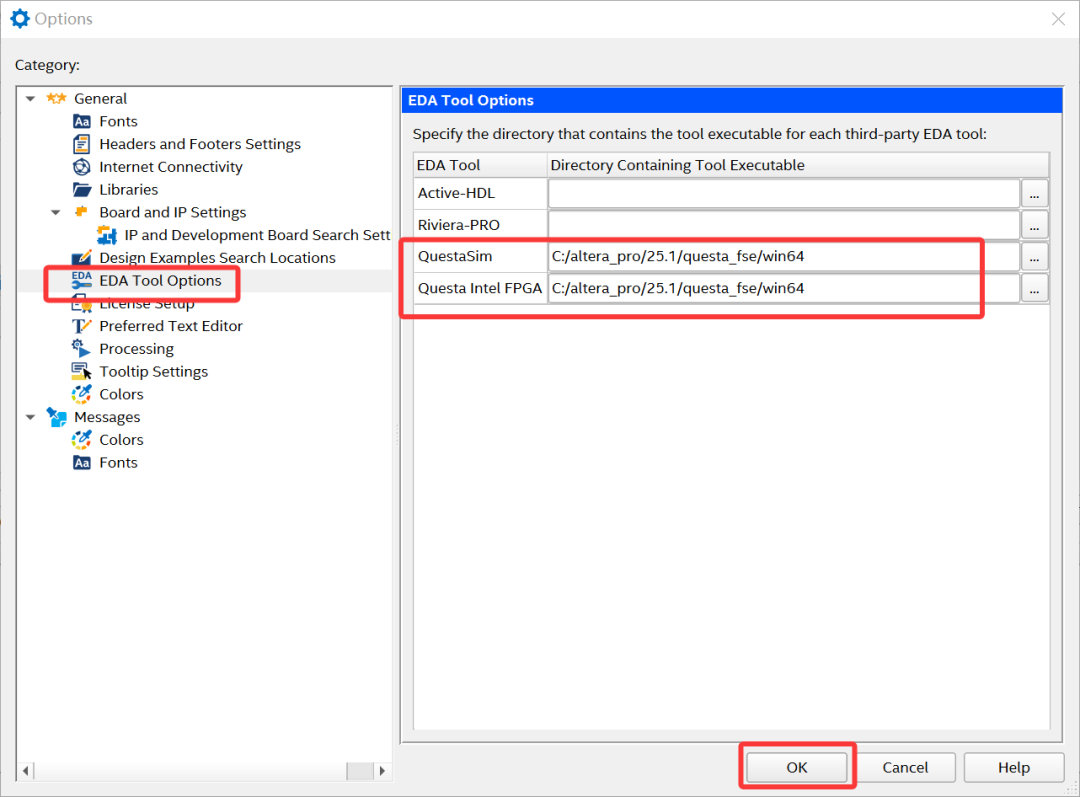

endmodule
