C语言复习

有些有点遗忘，浅记录一下。

位操作

6种位操作运算符

运算符	含义	运算符	含义
&	按位与	~	取反
\|	按位或	<<	左移
^	按位异或	>>	右移

按位与：两个为1则为1否则为0；

按位或：两个为0则为0否则为1；

取反：1-0;0-1;

位移：1010 左移为：0100； 1010 右移为：0101；

按位异或：1010^1111 --> 0101

define宏定义关键词

常见的格式：

#define 标识符字符串

“标识符”为所定义的宏名。“字符串”可以是常数、表达式、格式串等。

例如：

#define SYSCLK_FREQ_72MHz 72000000

定义标识符SYSCLK_FREQ_72MHz的值为72000000。

ifdef条件编译

单片机程序开发过程中，经常会遇到一种情况，当满足某条件时对一组语句进行编译，而当条件不满足时则编译另一组语句。条件编译命令最常见的形式为：

#ifdef 标识符
程序段1
#else
程序段2
#endif

extern变量申明

C语言中extern可以置于变量或者函数前，以表示变量或者函数的定义在别的文件中，提示编译器遇到此变量和函数时在其他模块中寻找其定义。

这里面要注意，对于extern申明变量可以多次，但定义只有一次。

typedef类型别名

定义一种类型的别名，而不只是简单的宏替换。可以用作同时声明指针型的多个对象。

结构体：构造类型

在结构体申明的时候可以定义变量，也可以申明之后定义，方法是：

Struct 结构体名字结构体变量列表;

Struct 结构体名{
成员列表1;
成员变量2；
…
}变量名列表；

同一个类型可以用数组，不同类型可以用结构体组织。结构体可扩展性强。

C语言关键字：static

-Static申明的局部变量，存储在静态存储区。

-它在函数调用结束之后，不会被释放。它的值会一直保留下来。

-所以可以说static申明的局部变量，具有记忆功能。

时钟系统及相关函数

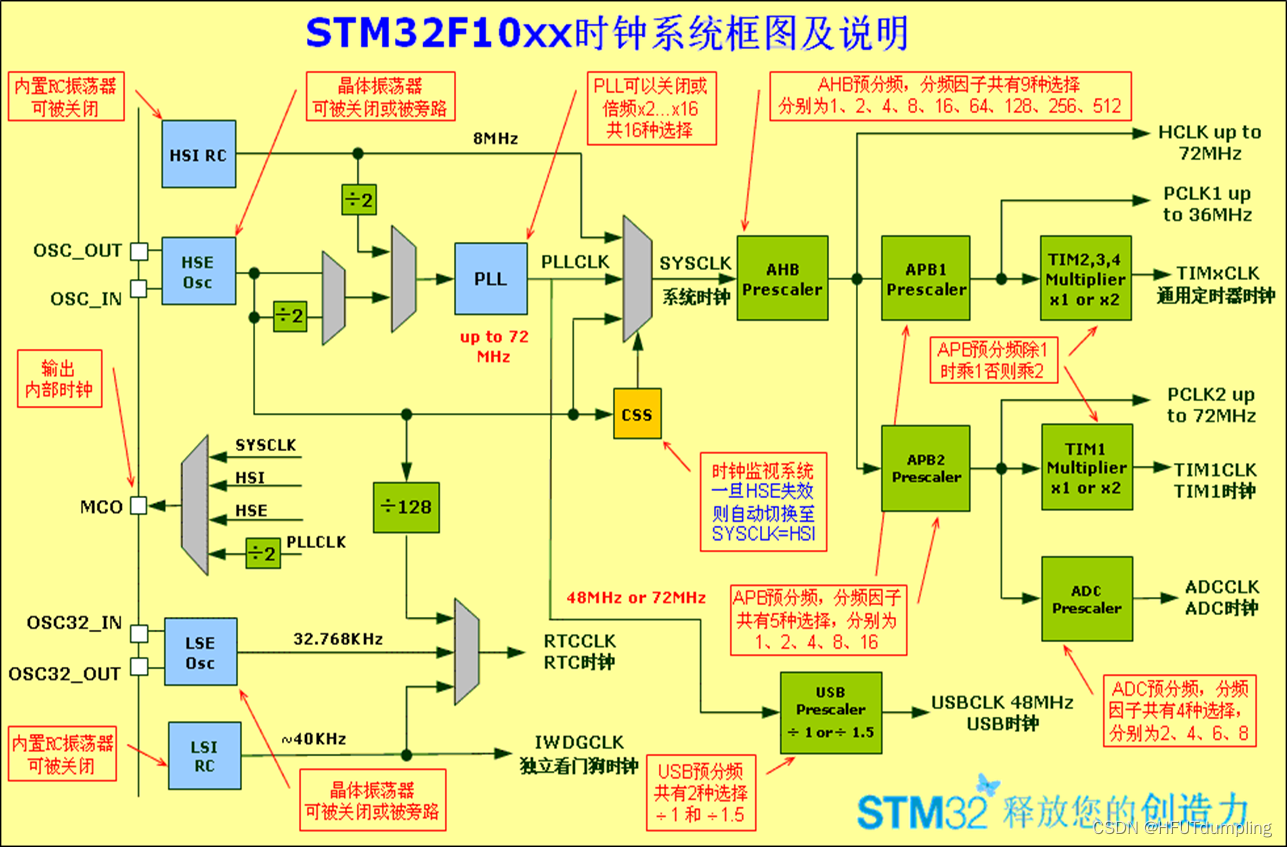

时钟系统框图

STM32共有五个时钟源，分别是HSI、HSE、LSI、LSE和PLL

①、HSI是高速内部时钟，RC振荡器，频率为8MHz，精度不高。
　　 ②、HSE是高速外部时钟，可接石英/陶瓷谐振器，或者接外部时钟源，频率范围为4MHz~16MHz。
　　 ③、LSI是低速内部时钟，RC振荡器，频率为40kHz，提供低功耗时钟。独立看门狗的时钟源只能是 LSI ，同时LSI 还可以作为 RTC 的时钟源。
　　 ④、LSE是低速外部时钟，接频率为32.768kHz的石英晶体。是主要的RTC时钟源。
　　 ⑤、PLL为锁相环倍频输出，其时钟输入源可选择为HSI/2、HSE或者HSE/2。倍频可选择为2~16倍，但是其输出频率最大不得超过72MHz。
