1.什么时候用隔离电路再供电？
答：
隔离电路通常在以下情况下用于再供电：
-
安全性要求高：当安全性要求较高，需要有效地隔离输入和输出电路时，隔离电路可以用于再供电。这可以帮助保护设备免受电源中的电气干扰、短路、过压等问题的影响。
-
防止地线干扰：当你需要防止地线上的干扰传播到输出电路中时，隔离电路可以用于再供电。这样可以避免地线干扰对设备的性能和安全造成不良影响。（有的设备外壳接地，可能会有干扰，所以就用隔离电路芯片，把控制器的地和设备的地分开）
-
电气隔离要求：某些应用中，需要在电气上对输入和输出之间进行隔离，以避免可能的电流回路。这种情况下，隔离电路可以再供电，确保输入和输出之间电气上的隔离。
2.分别就这三种情况举几个具体的例子。
答：
当安全性要求较高时，隔离电路再供电的几个具体例子包括：
-
医疗设备：在医疗设备中，如手术室的电子器械，可能需要使用隔离电路再供电。这可以确保医疗设备与患者之间的电气隔离，避免电气干扰和可能的电击风险。
-
工业自动化：在工业自动化系统中，如PLC控制器、传感器和执行器之间的互连，使用隔离电路再供电可以有效地隔离高电压设备（如电机）和低电压设备（如控制器）。这可以防止电气干扰影响信号传输和设备性能。
-
电力变压器：电力变压器通常使用隔离电路再供电。输入端和输出端之间的隔离可以有效地防止电源中的缺陷或故障传播到其他设备或网络中。这有助于保护其他设备和系统免受电气干扰和潜在的损害。
当需要防止地线干扰时，隔离电路再供电的几个具体例子包括：
-
音频设备：在音频接口、放大器和音响系统中，使用隔离电路再供电可以防止地线干扰影响音质和音频信号传递。这有助于减少噪音、杂音和串音。
-
数据通信设备：在数据通信系统中，如以太网、串口通信和网络设备，使用隔离电路再供电可以防止地线干扰对数据传输产生不利影响。这有助于提高通信质量和数据完整性。
-
射频（RF）系统：在射频系统中，如无线电设备、天线接口和通信设备，使用隔离电路再供电可以防止地线干扰对射频信号产生干扰和衰减。这有助于提高信号质量和传输距离。
在需要满足电气隔离要求时，隔离电路再供电的一个具体例子是电力逆变器。在太阳能或风力发电系统中，逆变器将直流电转换为交流电并再供电网络。隔离电路可确保输入和输出电路之间存在电气隔离，确保电流回路的分离和安全性。
3.隔离电路芯片的选型，都需要考虑哪些参数？
答：
在选择隔离电路芯片时，需要考虑以下几个参数：
-
隔离电压（Isolation Voltage）：这是指芯片能够安全隔离的最大电压值。选择合适的隔离电压要根据实际应用中的电压需求，确保芯片能够正常工作并提供足够的安全保护。
-
通信速率（Communication Speed）：这是指芯片能够支持的最大数据传输速率。根据通信系统的需求和速率要求，选择合适的隔离电路芯片以确保通信的高速稳定性。
-
信号类型（Signal Type）：确定需要隔离的是模拟信号还是数字信号。根据实际应用中的信号类型，选择对应的隔离电路芯片，如用于模拟信号隔离的隔离放大器或用于数字信号隔离的光耦。
-
引脚配置和封装（Pin Configuration and Package）：根据系统设计的需要，考虑芯片的引脚配置和封装类型。确保选定的隔离电路芯片能够方便地与其他系统组件连接并满足空间限制。
-
工作温度范围（Operating Temperature Range）：考虑芯片需要在哪种温度范围内工作。挑选能够适应所需工作环境的隔离电路芯片，以确保其稳定性和可靠性。
-
功耗（Power Consumption）：了解芯片的功耗要求，尤其是在电池供电或低功耗应用中。选择低功耗的隔离电路芯片可以延长电池寿命和减少系统能耗。
-
安全认证和符合标准（Safety Certifications and Compliance）：检查芯片是否符合相关的安全认证和标准，如UL、CE等。确保选定的隔离电路芯片符合应用要求，并能提供可靠的安全隔离特性。
除了上述参数，还有一些其他因素也需要考虑，如成本、可用性、供应商支持等。综合所有这些因素，根据实际需求选择合适的隔离电路芯片，以满足应用的要求和性能。
4.用于模拟信号隔离的隔离放大器和用于数字信号隔离的光耦，有什么区别？
答：
隔离放大器和光耦是用于不同类型信号隔离的芯片。它们在隔离原理、应用范围和性能特点上存在一些区别。
-
隔离放大器：
- 隔离放大器是一种用于模拟信号隔离的器件。它通过内部的电气隔离方式，在输入端和输出端之间提供电气隔离，并通过放大器电路将输入信号放大到所需的增益水平。
- 隔离放大器适用于需要在传感器信号条件下进行电气隔离和放大的应用。常见的应用包括工业测量、医疗仪器、音频放大以及传感器信号的处理和放大。
-
光耦：
- 光耦（也称为光电耦合器或光电隔离器）是用于数字信号隔离的器件。它使用光学隔离原理，通过光源和光敏元件之间的光耦合来实现电气隔离和信号转换。
- 光耦通常用于隔离数字信号的传输和控制应用，如微控制器的输入/输出隔离、电力电子设备的控制、电感式传感器隔离等。由于光敏元件的转换速度较慢，光耦在高速数字通信中可能不是首选。
总结：
- 隔离放大器适用于模拟信号隔离和放大的应用，可以处理连续变化的信号，提供较高的增益和精确度。
- 光耦适用于数字信号隔离的应用，能够实现电气隔离和信号转换，但在高速数字通信中可能受限。它通常用于电气隔离、噪音抑制和隔离控制等数字信号相关的应用。
在实际选择时，根据具体的系统需求和信号类型，选择合适的隔离放大器或光耦来满足隔离、放大和信号转换的要求。
5.隔离放大器
答：
隔离放大器的全称是“隔离放大器”（Isolation Amplifier）。隔离放大器是一种用于模拟信号传输和隔离的器件，可以在输入和输出之间提供电气隔离和信号放大功能。它能够将输入信号从一个电路传递到另一个电路，同时通过内部的隔离元件实现电气隔离，有效地防止信号传播中的干扰和地位差引起的问题。隔离放大器通常用于工业测量、医疗设备、音频放大以及传感器信号的放大和处理等应用领域。

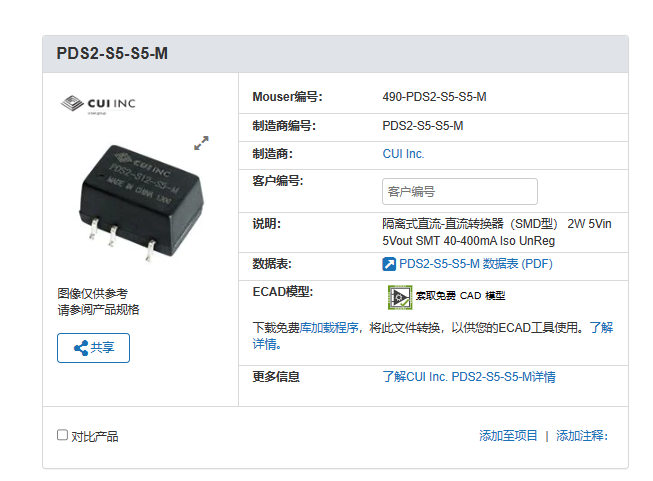

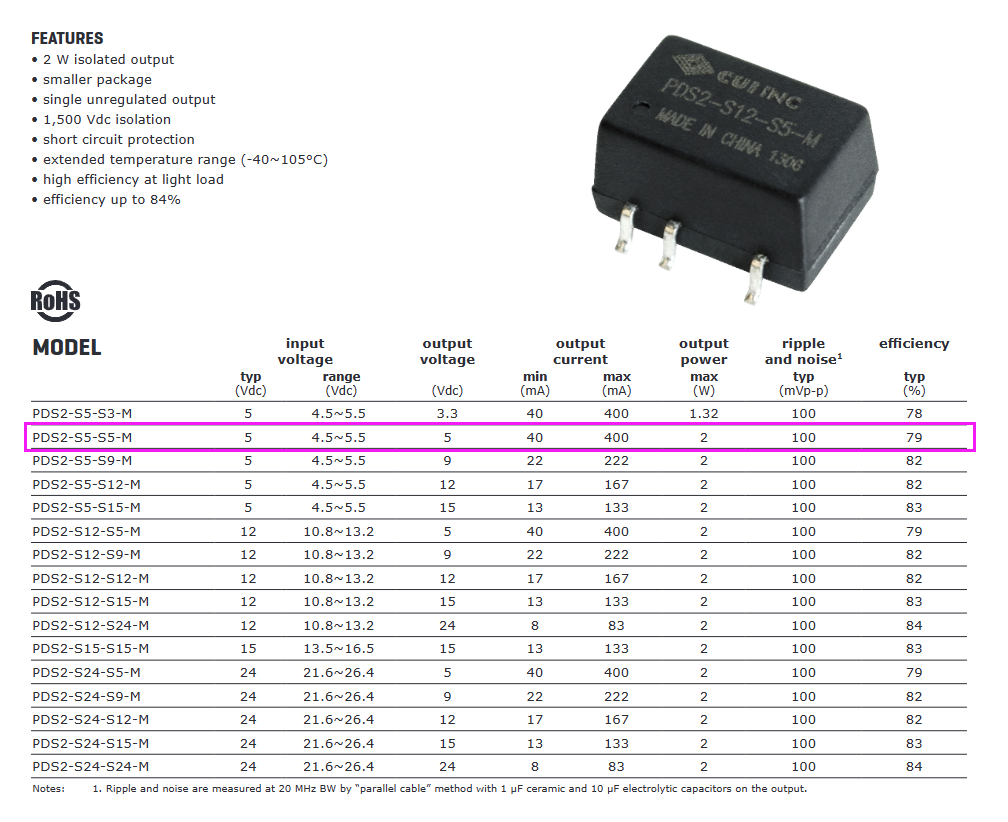

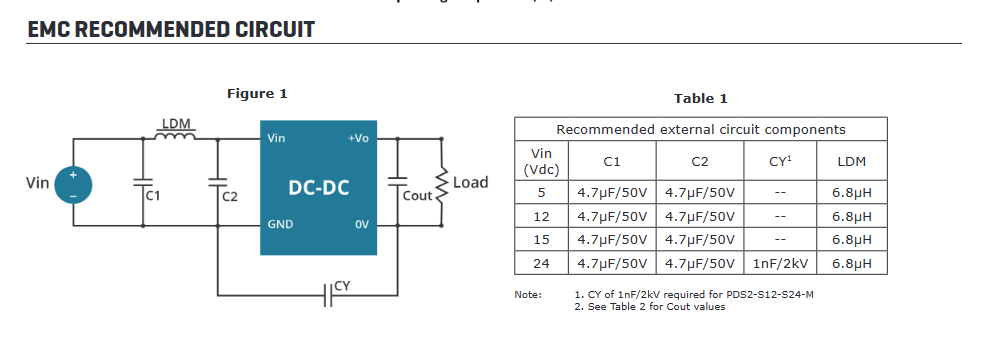

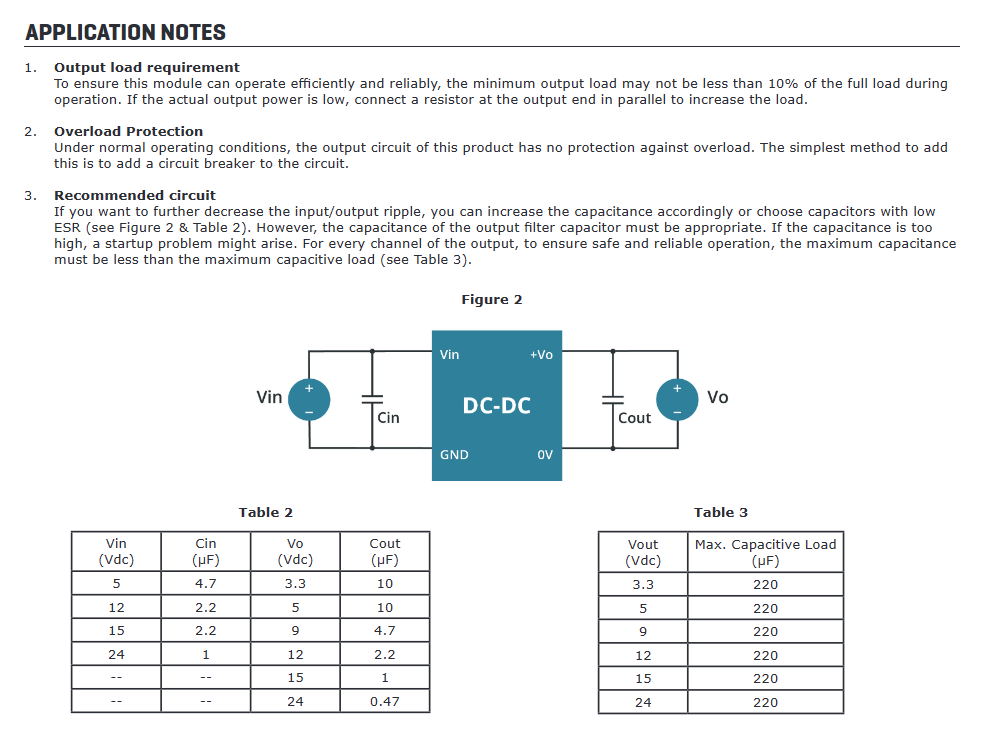

6.隔离式DC-DC转换器PDS2-S5-S5-M
答：
这种型号的输入和输出电压是定死的，不能调整。
7.光耦是光电耦合器的简称
答：
光耦是光电耦合器的简称，其全名是“光电耦合器”（Optocoupler）或“光电隔离器”（Optoisolator）。这个器件常用于电气隔离、噪音抑制和信号转换等应用中，通过光学隔离原理来实现输入和输出之间的电气隔离和信号传递。典型的光电耦合器由光源（一般是发光二极管）和光敏元件（例如光敏电阻、光电二极管或光电晶体管）组成。

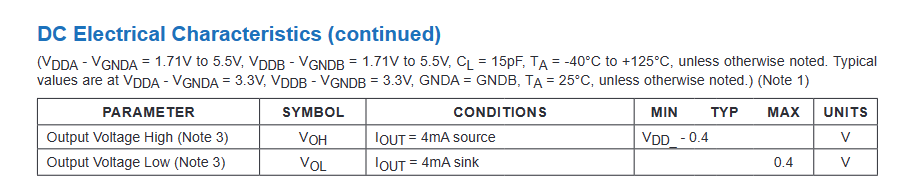

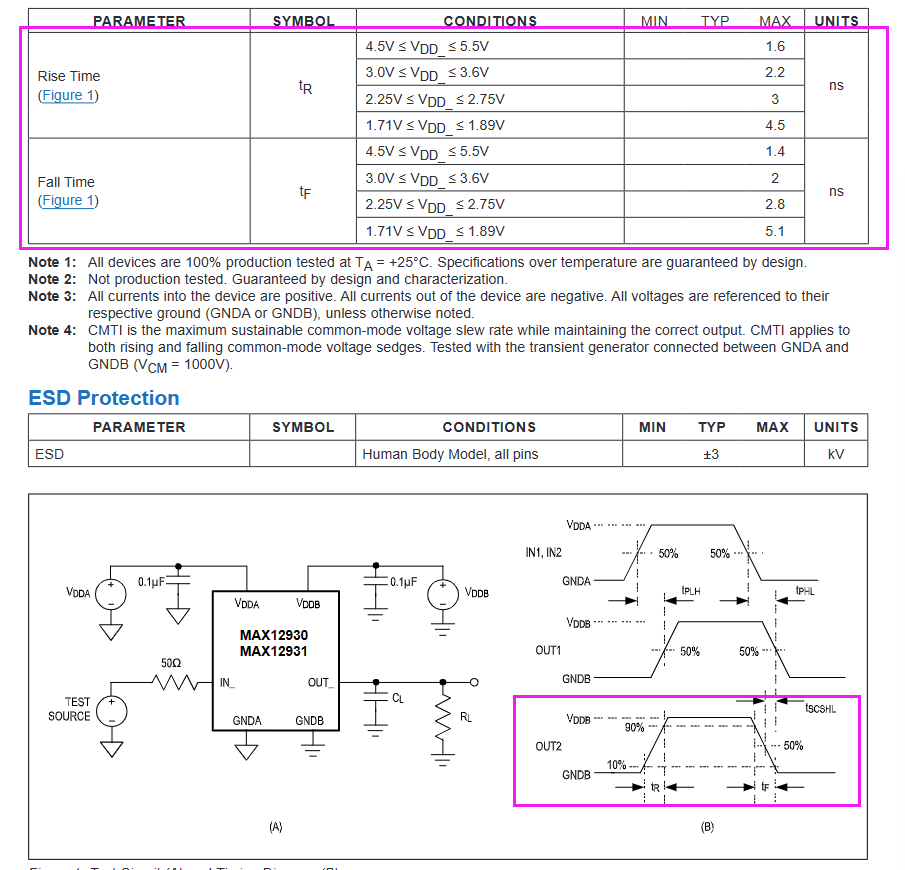

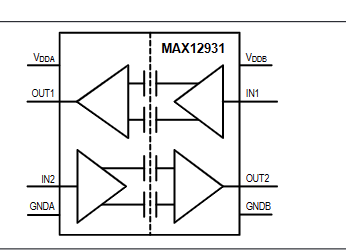

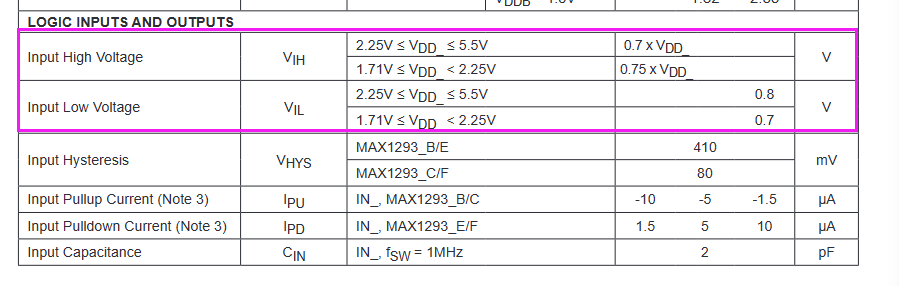

8.数字隔离器MAX12931
