【YOLOv10改进实战】**【5】YOLOv10更换空间金字塔池化模块【手把手教学】【先进模块随心选】🥤🥤

文章目录

【YOLOv10改进实战】**【5】YOLOv10更换空间金字塔池化模块【手把手教学】【先进模块随心选】🥤🥤
- `提示：喜欢本专栏的小伙伴，请多多点赞关注支持。本文仅供学习使用，创作不易，未经作者允许，不得搬运或转载!!!`
前言🛩️🛩️
一、空间金字塔池化模块介绍🛩️🛩️
二、改进方法介绍🛩️🛩️

`提示：喜欢本专栏的小伙伴，请多多点赞关注支持。本文仅供学习使用，创作不易，未经作者允许，不得搬运或转载!!!`

前言🛩️🛩️

本文主要介绍的是如何改进替换YOLOv10的空间金字塔池化模块，提供了9种先进模块供大家参考，使用时可据自己的实际情况进行选择。

一、空间金字塔池化模块介绍🛩️🛩️

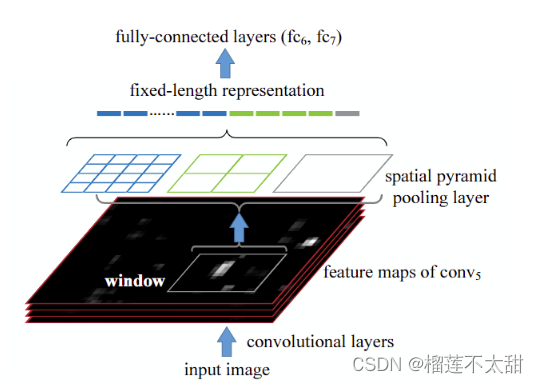

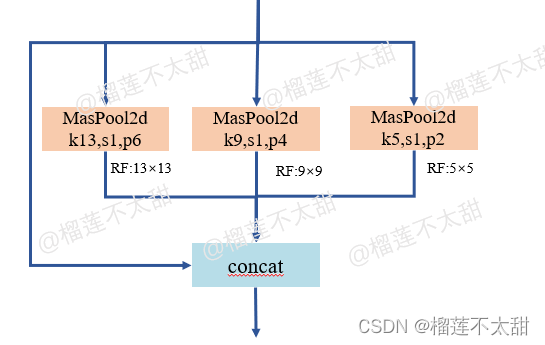

1、SPP(Spatial Pyramid Pooling)🌱🌱

Spatial Pyramid Pooling (SPP)模块由何恺明等人于2014年的论文《Spatial Pyramid Pooling in Deep Convolutional Networks for Visual Recognition》中提出，旨在解决传统卷积神经网络（CNN）在处理变尺寸输入图像时的限制。

SPP模块的核心思想：通过引入空间金字塔池化，能够生成固定长度的输出，无论输入图像的尺寸如何。

SPP模块主要解决的问题：

输入图像尺寸的固定问题
传统卷积神经网络（CNN）要求输入图像具有固定的尺寸。例如，在训练和测试过程中，输入图像的大小通常需要调整为相同的尺寸。然而，在实际应用中，图像的尺寸是多变的。如果强行对图像进行裁剪或缩放，可能会导致图像信息的丢失或失真，从而影响模型的性能。
多尺度信息的捕捉
自然图像中的物体可以具有不同的尺度和位置，传统的固定大小的池化层无法充分捕捉这些多尺度信息。SPP通过在不同尺度上进行池化，能够更好地捕捉到图像中的多尺度特征，增强了模型对图像内容的理解能力。
特征表示的固定长度问题
为了适应不同尺寸的输入图像，传统CNN在特征提取后，往往需要将特征映射调整为固定长度的向量表示。然而，直接通过裁剪或缩放等方式来实现这一目标，可能会导致特征信息的损失或变形。SPP通过多尺度池化，自然地生成固定长度的特征向量表示，无需对输入图像进行复杂的预处理。
预处理复杂性问题
传统方法需要对输入图像进行预处理以确保尺寸统一，这不仅增加了处理的复杂性，还可能引入额外的误差。SPP模块通过其灵活的池化机制，能够直接处理不同尺寸的输入图像，简化了预处理过程，减少了图像信息的丢失和变形。

SPP模块的优势：

适应任意尺寸输入：SPP模块能够处理不同尺寸的输入图像，并将其转换为固定长度的表示，解决了传统CNN输入尺寸固定的问题。
捕捉多尺度信息：通过在不同尺度上进行池化，SPP模块能够捕捉到图像中的多尺度信息，提高了模型对图像内容的理解能力。
增强特征表示：SPP模块通过金字塔结构，提供了更丰富的特征表示，增强了模型的表达能力和分类性能。
简化处理流程：无需对输入图像进行裁剪或缩放，简化了预处理流程，减少了图像信息的丢失或失真。

在这里插入图片描述

class SPP(nn.Module):
    """Spatial Pyramid Pooling (SPP) layer https://arxiv.org/abs/1406.4729."""
    def __init__(self, c1, c2, k=(5, 9, 13)):
        """Initialize the SPP layer with input/output channels and pooling kernel sizes."""
        super().__init__()
        c_ = c1 // 2  # hidden channels
        self.cv1 = Conv(c1, c_, 1, 1)
        self.cv2 = Conv(c_ * (len(k) + 1), c2, 1, 1)
        self.m = nn.ModuleList([nn.MaxPool2d(kernel_size=x, stride=1, padding=x // 2) for x in k])
    def forward(self, x):
        """Forward pass of the SPP layer, performing spatial pyramid pooling."""
        x = self.cv1(x)
        return self.cv2(torch.cat([x] + [m(x) for m in self.m], 1))

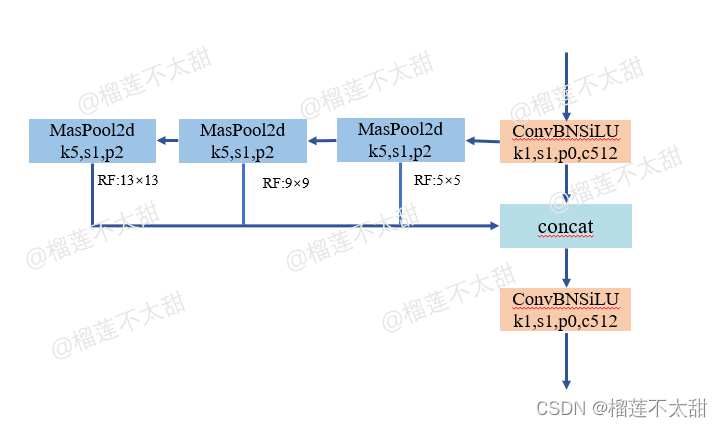

2、SPPF(Spatial Pyramid Pooling-fast)🌱🌱

SPPF模块时YOLOv5的作者Glenn jocher等人基于SPP模块提出的，通过进一步简化和优化池化过程，减少了计算开销，同时保持了对多尺度特征的捕捉能力。
主要特点

优化的池化过程：SPPF 对传统 SPP 模块中的池化步骤进行了优化，减少了冗余计算和内存使用，提高了处理速度。
固定长度输出：SPPF 能够处理任意尺寸的输入图像，并生成固定长度的特征表示，适用于各种卷积神经网络结构。
多尺度特征表示：通过多尺度池化，SPPF 继续保留了捕捉图像中多尺度特征的能力，提高了模型对图像内容的理解能力。
计算效率提升：相比传统 SPP 模块，SPPF 在保证性能的前提下，显著提高了计算效率，适用于需要实时处理的应用场景。

class SPPF(nn.Module):
    # Spatial Pyramid Pooling - Fast (SPPF) layer for YOLOv5 by Glenn Jocher
    def __init__(self, c1, c2, k=5):  # equivalent to SPP(k=(5, 9, 13))
        super().__init__()
        c_ = c1 // 2  # hidden channels
        self.cv1 = Conv(c1, c_, 1, 1)
        self.cv2 = Conv(c_ * 4, c2, 1, 1)
        self.m = nn.MaxPool2d(kernel_size=k, stride=1, padding=k // 2)
    def forward(self, x):
        x = self.cv1(x)
        with warnings.catch_warnings():
            warnings.simplefilter('ignore')  # suppress torch 1.9.0 max_pool2d() warning
            y1 = self.m(x)
            y2 = self.m(y1)
            return self.cv2(torch.cat((x, y1, y2, self.m(y2)), 1))

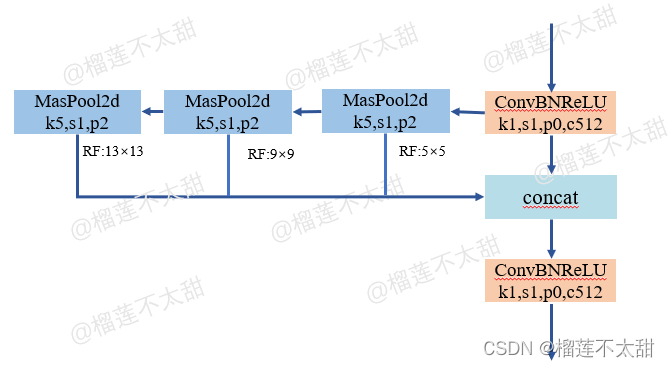

3、SimSPPF（Simplified SPPF）🌱🌱

简化空间金字塔池化（simSPPF）模块源于YOLOv6，simSPPF 主要是将SPPF模块中的SiLU激活函数替换为ReLU激活函数，减少了计算开销，并保持了对多尺度特征的捕捉能力。

主要特点

高效计算：通过简化池化过程，减少计算量和内存使用，适应实时处理需求。
多尺度特征捕捉：通过不同尺度的池化，捕捉图像中的多尺度信息，增强特征表示能力。
固定长度输出：无论输入图像尺寸如何，输出特征的长度固定，便于后续处理。

class SimConv(nn.Module):
    '''Normal Conv with ReLU activation'''
    def __init__(self, in_channels, out_channels, kernel_size, stride, groups=1, bias=False):
        super().__init__()
        padding = kernel_size // 2
        self.conv = nn.Conv2d(
            in_channels,
            out_channels,
            kernel_size=kernel_size,
            stride=stride,
            padding=padding,
            groups=groups,
            bias=bias,
        )
        self.bn = nn.BatchNorm2d(out_channels)
        self.act = nn.ReLU()

    def forward(self, x):
        return self.act(self.bn(self.conv(x)))

    def forward_fuse(self, x):
        return self.act(self.conv(x))

class SimSPPF(nn.Module):
    '''Simplified SPPF with ReLU activation'''
    def __init__(self, in_channels, out_channels, kernel_size=5):
        super().__init__()
        c_ = in_channels // 2  # hidden channels
        self.cv1 = SimConv(in_channels, c_, 1, 1)
        self.cv2 = SimConv(c_ * 4, out_channels, 1, 1)
        self.m = nn.MaxPool2d(kernel_size=kernel_size, stride=1, padding=kernel_size // 2)

    def forward(self, x):
        x = self.cv1(x)
        with warnings.catch_warnings():
            warnings.simplefilter('ignore')
            y1 = self.m(x)
            y2 = self.m(y1)
            return self.cv2(torch.cat([x, y1, y2, self.m(y2)], 1))

4、ASPP(AtrousSpatial Pyramid Pooling)🌱🌱

Atrous Spatial Pyramid Pooling (ASPP) 是一种用于图像分割任务的深度学习模块，旨在捕捉不同尺度的特征，从而更好地处理目标在图像中的各种大小和形状。ASPP模块被广泛应用于各种深度学习的图像分割任务中，如DeepLab系列中的DeepLabV3和DeepLabV3+等，用于目标检测任务也有着不错的效果。

ASPP的优点：

多尺度感知：能够在不同的尺度上捕捉特征，增强模型对大小不同物体的识别能力。
有效的上下文信息建模：通过不同空洞率的卷积核，能够有效地捕捉到远距离的上下文信息，提高分割的准确度和鲁棒性。
计算效率：通过引入空洞卷积，ASPP可以在不显著增加计算复杂度的情况下，扩大感受野。

# without BN version
class ASPP(nn.Module):
    def __init__(self, in_channel=512, out_channel=256):
        super(ASPP, self).__init__()
        self.mean = nn.AdaptiveAvgPool2d((1, 1))  # (1,1)means ouput_dim
        self.conv = nn.Conv2d(in_channel,out_channel, 1, 1)
        self.atrous_block1 = nn.Conv2d(in_channel, out_channel, 1, 1)
        self.atrous_block6 = nn.Conv2d(in_channel, out_channel, 3, 1, padding=6, dilation=6)
        self.atrous_block12 = nn.Conv2d(in_channel, out_channel, 3, 1, padding=12, dilation=12)
        self.atrous_block18 = nn.Conv2d(in_channel, out_channel, 3, 1, padding=18, dilation=18)
        self.conv_1x1_output = nn.Conv2d(out_channel * 5, out_channel, 1, 1)

    def forward(self, x):
        size = x.shape[2:]

        image_features = self.mean(x)
        image_features = self.conv(image_features)
        image_features = F.upsample(image_features, size=size, mode='bilinear')

        atrous_block1 = self.atrous_block1(x)
        atrous_block6 = self.atrous_block6(x)
        atrous_block12 = self.atrous_block12(x)
        atrous_block18 = self.atrous_block18(x)

        net = self.conv_1x1_output(torch.cat([image_features, atrous_block1, atrous_block6,
                                              atrous_block12, atrous_block18], dim=1))
        return net

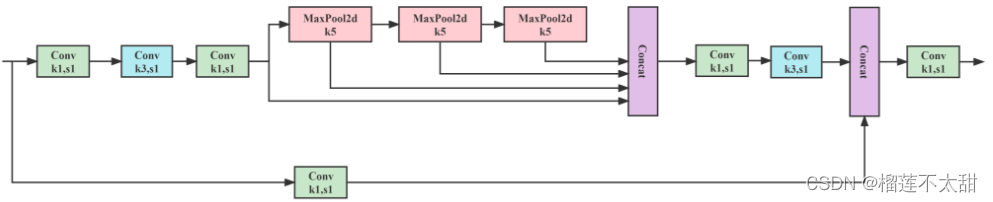

5、SPPCSPC🌱🌱

SPPCSPC 模块是YOLOv7使用的空间金字塔池化结构，结合了空间金字塔池化（SPP）和 Cross Stage Partial Networks（CSP）的设计理念，用于提高特征提取的多样性和融合能力，适合处理复杂的目标检测任务。这里提供了两个版本的SPPCSPC模块供大家选择。

1）SPPCSPC
在这里插入图片描述

class SPPCSPC(nn.Module):
    # CSP https://github.com/WongKinYiu/CrossStagePartialNetworks
    def __init__(self, c1, c2, n=1, shortcut=False, g=1, e=0.5, k=(5, 9, 13)):
        super(SPPCSPC, self).__init__()
        c_ = int(2 * c2 * e)  # hidden channels
        self.cv1 = Conv(c1, c_, 1, 1)
        self.cv2 = Conv(c1, c_, 1, 1)
        self.cv3 = Conv(c_, c_, 3, 1)
        self.cv4 = Conv(c_, c_, 1, 1)
        self.m = nn.ModuleList([nn.MaxPool2d(kernel_size=x, stride=1, padding=x // 2) for x in k])
        self.cv5 = Conv(4 * c_, c_, 1, 1)
        self.cv6 = Conv(c_, c_, 3, 1)
        self.cv7 = Conv(2 * c_, c2, 1, 1)

    def forward(self, x):
        x1 = self.cv4(self.cv3(self.cv1(x)))
        y1 = self.cv6(self.cv5(torch.cat([x1] + [m(x1) for m in self.m], 1)))
        y2 = self.cv2(x)
        return self.cv7(torch.cat((y1, y2), dim=1))

2）分组SPPCSPC

class SPPCSPC_group(nn.Module):
    def __init__(self, c1, c2, n=1, shortcut=False, g=1, e=0.5, k=(5, 9, 13)):
        super(SPPCSPC_group, self).__init__()
        c_ = int(2 * c2 * e)  # hidden channels
        self.cv1 = Conv(c1, c_, 1, 1, g=4)
        self.cv2 = Conv(c1, c_, 1, 1, g=4)
        self.cv3 = Conv(c_, c_, 3, 1, g=4)
        self.cv4 = Conv(c_, c_, 1, 1, g=4)
        self.m = nn.ModuleList([nn.MaxPool2d(kernel_size=x, stride=1, padding=x // 2) for x in k])
        self.cv5 = Conv(4 * c_, c_, 1, 1, g=4)
        self.cv6 = Conv(c_, c_, 3, 1, g=4)
        self.cv7 = Conv(2 * c_, c2, 1, 1, g=4)

    def forward(self, x):
        x1 = self.cv4(self.cv3(self.cv1(x)))
        y1 = self.cv6(self.cv5(torch.cat([x1] + [m(x1) for m in self.m], 1)))
        y2 = self.cv2(x)
        return self.cv7(torch.cat((y1, y2), dim=1))

6、SPPFCSPC🌱🌱

该模块源于YOLOv6 3.0版本，在SPPCSPC模块的基础上改进而来。速度较SPPCSPC模块有所提升。
在这里插入图片描述

class SPPFCSPC(nn.Module):
    def __init__(self, c1, c2, n=1, shortcut=False, g=1, e=0.5, k=5):
        super(SPPFCSPC, self).__init__()
        c_ = int(2 * c2 * e)  # hidden channels
        self.cv1 = Conv(c1, c_, 1, 1)
        self.cv2 = Conv(c1, c_, 1, 1)
        self.cv3 = Conv(c_, c_, 3, 1)
        self.cv4 = Conv(c_, c_, 1, 1)
        self.m = nn.MaxPool2d(kernel_size=k, stride=1, padding=k // 2)
        self.cv5 = Conv(4 * c_, c_, 1, 1)
        self.cv6 = Conv(c_, c_, 3, 1)
        self.cv7 = Conv(2 * c_, c2, 1, 1)

    def forward(self, x):
        x1 = self.cv4(self.cv3(self.cv1(x)))
        x2 = self.m(x1)
        x3 = self.m(x2)
        y1 = self.cv6(self.cv5(torch.cat((x1,x2,x3, self.m(x3)),1)))
        y2 = self.cv2(x)
        return self.cv7(torch.cat((y1, y2), dim=1))

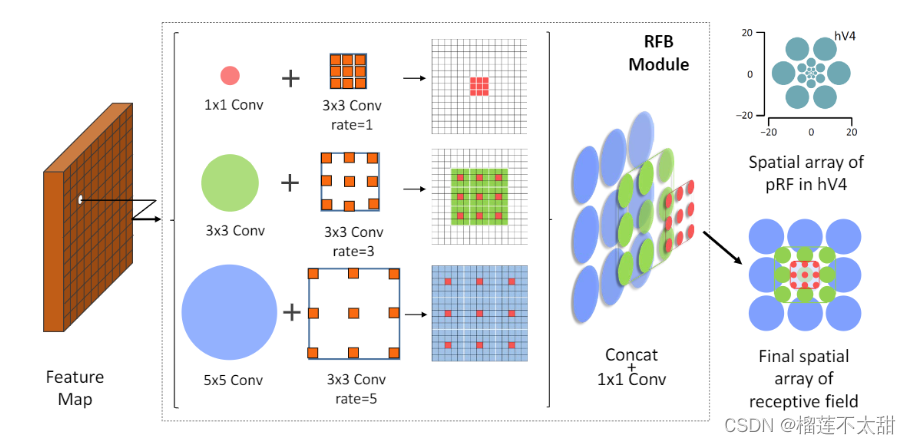

7、RFB(Recptive Field Block)🌱🌱

RFB模块是在《Receptive Field Block Net for Accurate and Fast Object Detection》一文中提出的，该模块旨在通过模拟生物视觉系统的感受野特性，提高目标检测的准确性和效率。该模块通过多尺度特征提取和特征融合，显著增强了模型的感受野和特征表达能力，适用于目标检测等需要处理不同尺度目标的任务。
在这里插入图片描述

class BasicConv(nn.Module):

    def __init__(self, in_planes, out_planes, kernel_size, stride=1, padding=0, dilation=1, groups=1, relu=True, bn=True):
        super(BasicConv, self).__init__()
        self.out_channels = out_planes
        if bn:
            self.conv = nn.Conv2d(in_planes, out_planes, kernel_size=kernel_size, stride=stride, padding=padding, dilation=dilation, groups=groups, bias=False)
            self.bn = nn.BatchNorm2d(out_planes, eps=1e-5, momentum=0.01, affine=True)
            self.relu = nn.ReLU(inplace=True) if relu else None
        else:
            self.conv = nn.Conv2d(in_planes, out_planes, kernel_size=kernel_size, stride=stride, padding=padding, dilation=dilation, groups=groups, bias=True)
            self.bn = None
            self.relu = nn.ReLU(inplace=True) if relu else None

    def forward(self, x):
        x = self.conv(x)
        if self.bn is not None:
            x = self.bn(x)
        if self.relu is not None:
            x = self.relu(x)
        return x

class BasicRFB(nn.Module):

    def __init__(self, in_planes, out_planes, stride=1, scale=0.1, map_reduce=8, vision=1, groups=1):
        super(BasicRFB, self).__init__()
        self.scale = scale
        self.out_channels = out_planes
        inter_planes = in_planes // map_reduce

        self.branch0 = nn.Sequential(
            BasicConv(in_planes, inter_planes, kernel_size=1, stride=1, groups=groups, relu=False),
            BasicConv(inter_planes, 2 * inter_planes, kernel_size=(3, 3), stride=stride, padding=(1, 1), groups=groups),
            BasicConv(2 * inter_planes, 2 * inter_planes, kernel_size=3, stride=1, padding=vision, dilation=vision, relu=False, groups=groups)
        )
        self.branch1 = nn.Sequential(
            BasicConv(in_planes, inter_planes, kernel_size=1, stride=1, groups=groups, relu=False),
            BasicConv(inter_planes, 2 * inter_planes, kernel_size=(3, 3), stride=stride, padding=(1, 1), groups=groups),
            BasicConv(2 * inter_planes, 2 * inter_planes, kernel_size=3, stride=1, padding=vision + 2, dilation=vision + 2, relu=False, groups=groups)
        )
        self.branch2 = nn.Sequential(
            BasicConv(in_planes, inter_planes, kernel_size=1, stride=1, groups=groups, relu=False),
            BasicConv(inter_planes, (inter_planes // 2) * 3, kernel_size=3, stride=1, padding=1, groups=groups),
            BasicConv((inter_planes // 2) * 3, 2 * inter_planes, kernel_size=3, stride=stride, padding=1, groups=groups),
            BasicConv(2 * inter_planes, 2 * inter_planes, kernel_size=3, stride=1, padding=vision + 4, dilation=vision + 4, relu=False, groups=groups)
        )

        self.ConvLinear = BasicConv(6 * inter_planes, out_planes, kernel_size=1, stride=1, relu=False)
        self.shortcut = BasicConv(in_planes, out_planes, kernel_size=1, stride=stride, relu=False)
        self.relu = nn.ReLU(inplace=False)

    def forward(self, x):
        x0 = self.branch0(x)
        x1 = self.branch1(x)
        x2 = self.branch2(x)

        out = torch.cat((x0, x1, x2), 1)
        out = self.ConvLinear(out)
        short = self.shortcut(x)
        out = out * self.scale + short
        out = self.relu(out)

        return out

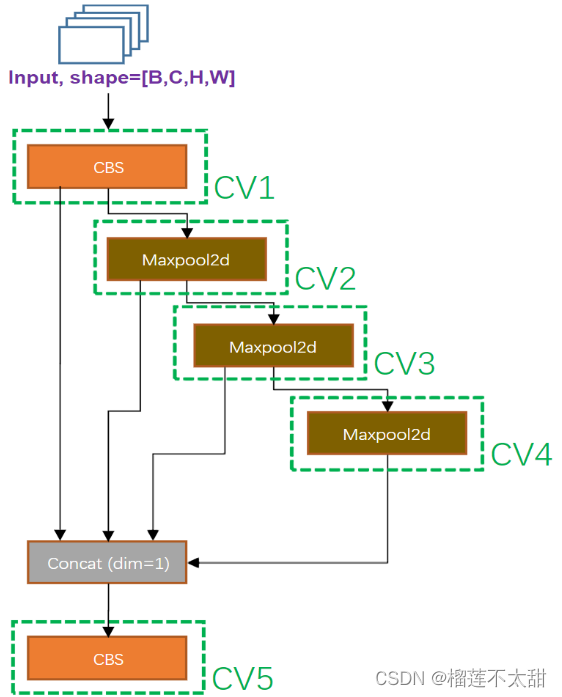

8、SPPELAN🌱🌱

SPPELAN在YOLOv9中提出的最新的空间金字塔池化结构，是一个集成了空间金字塔池化（SPP）和扩展残差网络（ELAN）设计理念的模块。模块通过多尺度池化和特征融合的设计，有效增强了特征提取和表达能力。其模块化的结构设计，使得它在提高检测精度的同时，保持了计算效率的优势，非常适用于需要处理多尺度目标的目标检测任务。
在这里插入图片描述

class SPPELAN(nn.Module):
    """SPP-ELAN."""
    def __init__(self, c1, c2, c3, k=5):
        """Initializes SPP-ELAN block with convolution and max pooling layers for spatial pyramid pooling."""
        super().__init__()
        self.c = c3
        self.cv1 = Conv(c1, c3, 1, 1)
        self.cv2 = nn.MaxPool2d(kernel_size=k, stride=1, padding=k // 2)
        self.cv3 = nn.MaxPool2d(kernel_size=k, stride=1, padding=k // 2)
        self.cv4 = nn.MaxPool2d(kernel_size=k, stride=1, padding=k // 2)
        self.cv5 = Conv(4 * c3, c2, 1, 1)

    def forward(self, x):
        """Forward pass through SPPELAN layer."""
        y = [self.cv1(x)]
        y.extend(m(y[-1]) for m in [self.cv2, self.cv3, self.cv4])
        return self.cv5(torch.cat(y, 1))

二、改进方法介绍🛩️🛩️

1、复制上述各模块代码至ultralytics/nn/modules/block.py中
2、在ultralytics/nn/modules/block.py、init.py、task.py中加入模块名
3、修改配置文件如下：

backbone:
  # [from, repeats, module, args]
  - [-1, 1, Conv, [64, 3, 2]] # 0-P1/2
  - [-1, 1, Conv, [128, 3, 2]] # 1-P2/4
  - [-1, 3, C2f, [128, True]]
  - [-1, 1, Conv, [256, 3, 2]] # 3-P3/8
  - [-1, 6, C2f, [256, True]]
  - [-1, 1, SCDown, [512, 3, 2]] # 5-P4/16
  - [-1, 6, C2f, [512, True]]
  - [-1, 1, SCDown, [1024, 3, 2]] # 7-P5/32
  - [-1, 3, C2fCIB, [1024, True]]
  - [-1, 1, SPP, [1024]] # 9
  #- [-1, 1, SPPF, [1024, 5]] # 9
  #- [-1, 1, SimSPPF, [1024, 5]] # 9
  #- [-1, 1, ASPP, [512]] # 9
  #- [-1, 1, SPPCSPC, [1024]] # 9
  #- [-1, 1, SPPFCSPC, [1024, 5]] # 9
  #- [-1, 1, BasicRFB, [1024]] # 9
  #- [-1, 1, SPPELAN, [1024]] # 9
  - [-1, 1, PSA, [1024]] # 10

（注：YOLOv10中已集成SPP、SPPF和SPPELAN，可直接调用使用）

本文至此结束，文章持续更新中，敬请期待！！！
请添加图片描述
喜欢的本文的话，请不吝点赞+收藏，感谢各位伙伴的支持🍵🍵
下一篇：【5】YOLOv10添加注意力机制【手把手教学】【先进模块随心选】🥤🥤【预告】
