FPGA：Latch

Latch：锁存器，是一种在异步电路系统中，对输入信号电平敏感的单元，用来存储信息；

锁存器在数据未锁存时，输出端的信号随输入信号变化，就像信号通过一个缓冲器，一旦锁存信号有效，则数据被锁存，输入信号不起作用。因此，锁存器也被称为透明锁存器，指的是不锁存时输出对于输入是透明的。

Latch的危害：

1.对毛刺敏感；

2.不能异步复位；

3.复杂的静态时序分析；

4.占用更多逻辑资源；

5.额外的延时；

几种产生Latch的情况：

1.组合逻辑中if-else条件分支语句缺少else语句；

2.组合逻辑中case条件分支语句条件未完全列举，且缺少default语句；

3.组合逻辑中输出变量赋值给自己；

针对第一种情况：

正确代码：

module decoder(
    input               i_in1,
    input               i_in2,
    input               i_in3,

    output  reg [7:0]   o_out
);

always@(*)
begin
    if({i_in1,i_in2,i_in3} == 3'b000)
        o_out = 8'b0000_0001;
    else if({i_in1,i_in2,i_in3} == 3'b001)
        o_out = 8'b0000_0010;
    else if({i_in1,i_in2,i_in3} == 3'b010)
        o_out = 8'b0000_0100;
    else if({i_in1,i_in2,i_in3} == 3'b011)
        o_out = 8'b0000_1000;
    else if({i_in1,i_in2,i_in3} == 3'b100)
        o_out = 8'b0001_0000;
    else if({i_in1,i_in2,i_in3} == 3'b101)
        o_out = 8'b0010_0000;
    else if({i_in1,i_in2,i_in3} == 3'b110)
        o_out = 8'b0100_0000;
    else
        o_out = 8'b1000_0000;
end


endmodule

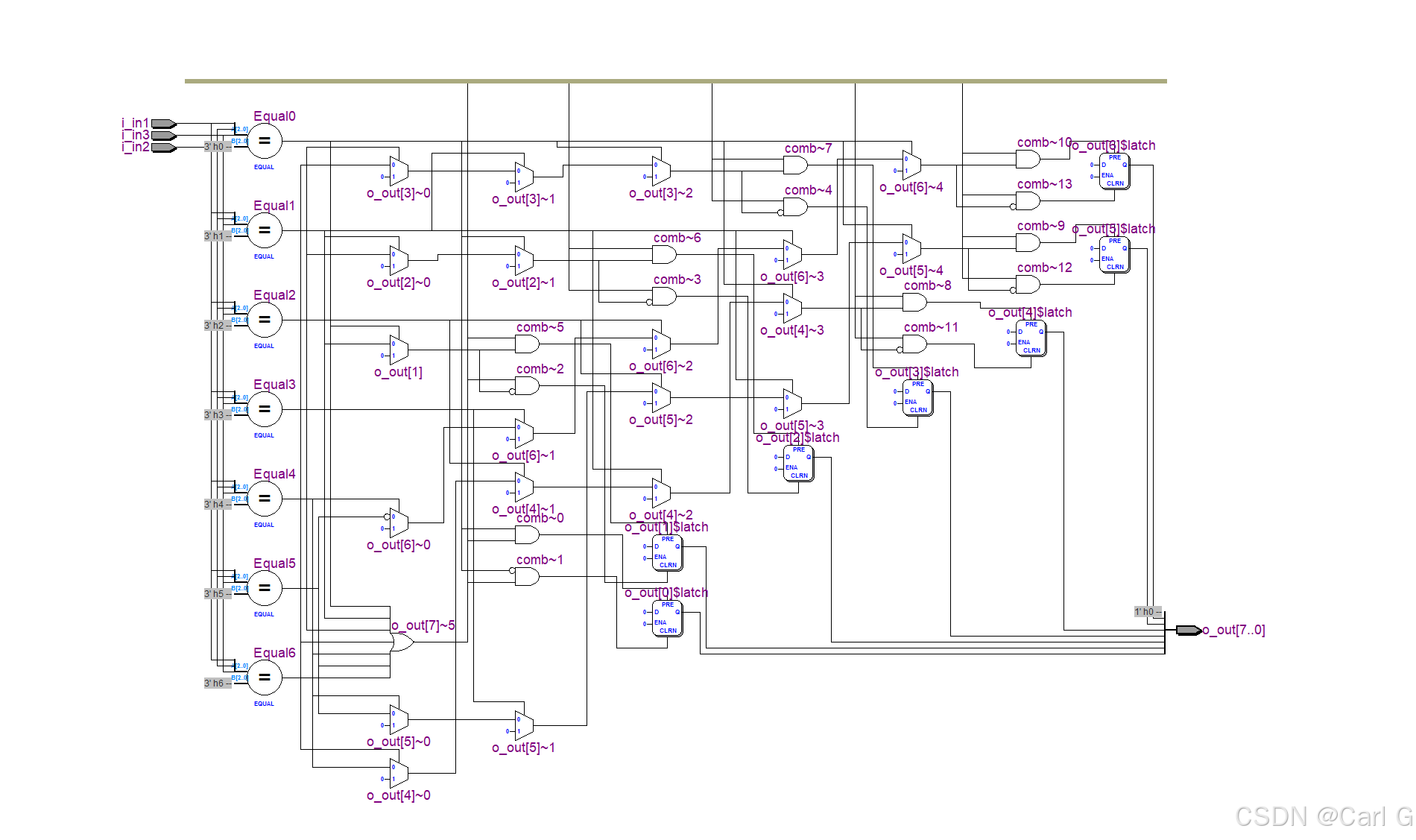

RTL视图：

错误代码：



module decoder(
    input               i_in1,
    input               i_in2,
    input               i_in3,

    output  reg [7:0]   o_out
);

always@(*)
begin
    if({i_in1,i_in2,i_in3} == 3'b000)
        o_out = 8'b0000_0001;
    else if({i_in1,i_in2,i_in3} == 3'b001)
        o_out = 8'b0000_0010;
    else if({i_in1,i_in2,i_in3} == 3'b010)
        o_out = 8'b0000_0100;
    else if({i_in1,i_in2,i_in3} == 3'b011)
        o_out = 8'b0000_1000;
    else if({i_in1,i_in2,i_in3} == 3'b100)
        o_out = 8'b0001_0000;
    else if({i_in1,i_in2,i_in3} == 3'b101)
        o_out = 8'b0010_0000;
    else if({i_in1,i_in2,i_in3} == 3'b110)
        o_out = 8'b0100_0000;
    //else
    //  o_out = 8'b1000_0000;
end


endmodule

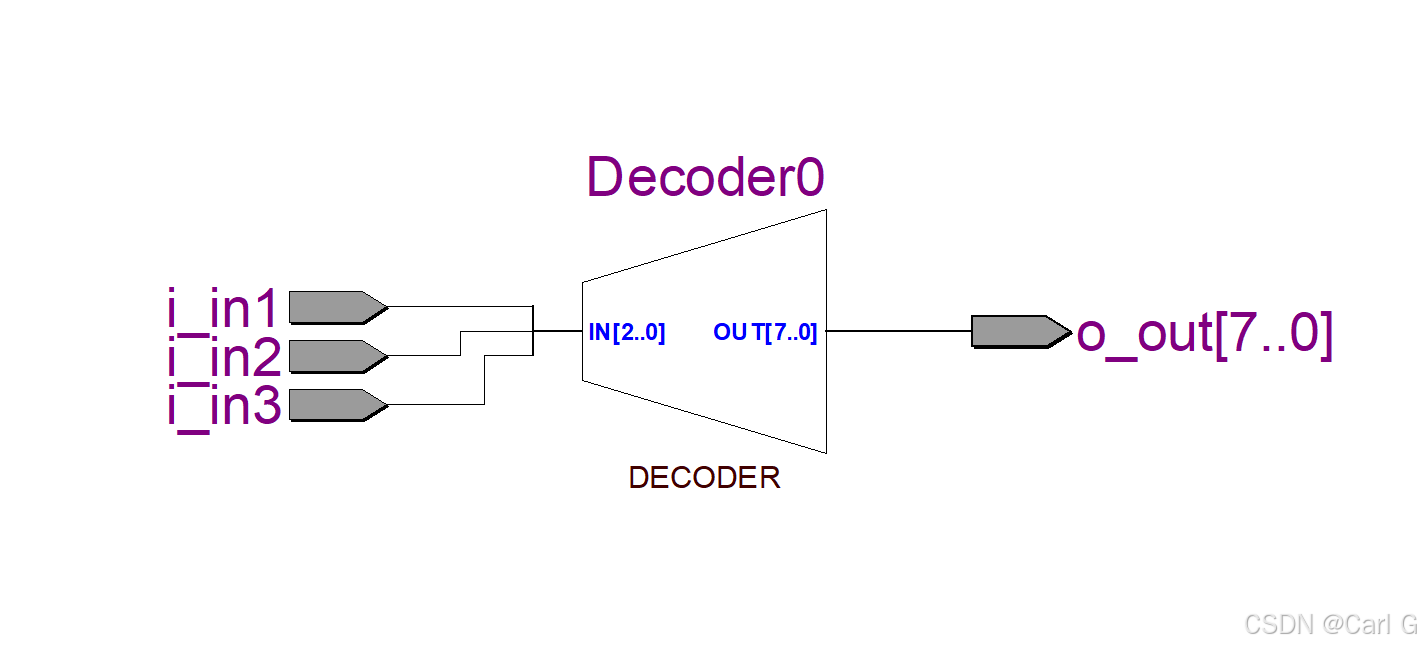

RTL视图：

第二种情况：

正确代码：

module decoder(
    input               i_in1,
    input               i_in2,
    input               i_in3,

    output  reg [7:0]   o_out
);

always@(*)
begin
    case({i_in1,i_in2,i_in3})
        3'b000: o_out = 8'b0000_0001;
        3'b001: o_out = 8'b0000_0010;
        3'b010: o_out = 8'b0000_0100;
        3'b011: o_out = 8'b0000_1000;
        3'b100: o_out = 8'b0001_0000;
        3'b101: o_out = 8'b0010_0000;
        3'b110: o_out = 8'b0100_0000;
        3'b111: o_out = 8'b1000_0000;
        default:o_out = 8'b0000_0001;
    endcase
end

endmodule

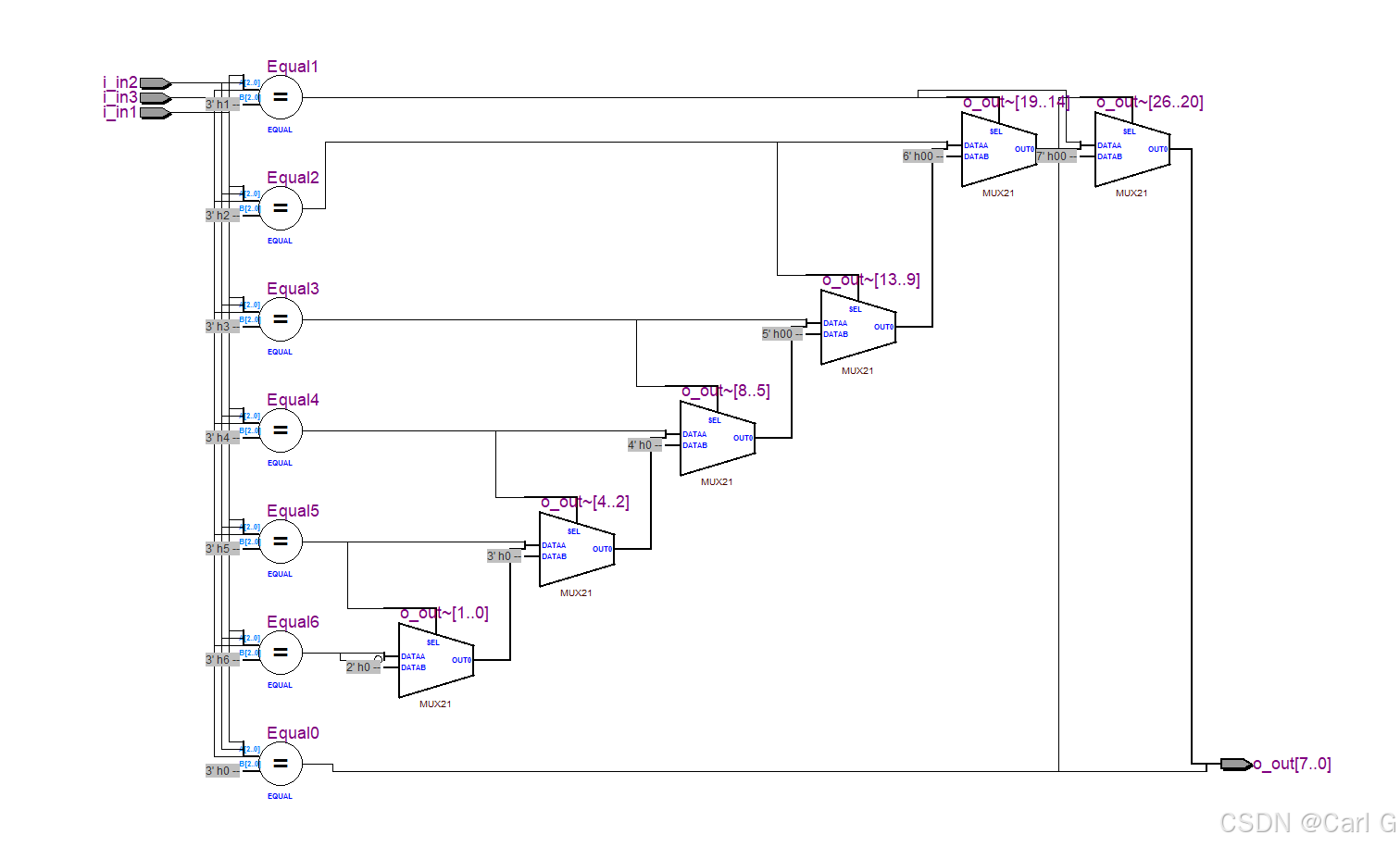

 RTL视图：

错误代码：



module decoder(
    input               i_in1,
    input               i_in2,
    input               i_in3,

    output  reg [7:0]   o_out
);

always@(*)
begin
    case({i_in1,i_in2,i_in3})
        3'b000: o_out = 8'b0000_0001;
        3'b001: o_out = 8'b0000_0010;
        3'b010: o_out = 8'b0000_0100;
        3'b011: o_out = 8'b0000_1000;
        3'b100: o_out = 8'b0001_0000;
        3'b101: o_out = 8'b0010_0000;
        3'b110: o_out = 8'b0100_0000;
        //3'b111: o_out = 8'b1000_0000;
        //default:o_out = 8'b0000_0001;
    endcase
end

endmodule

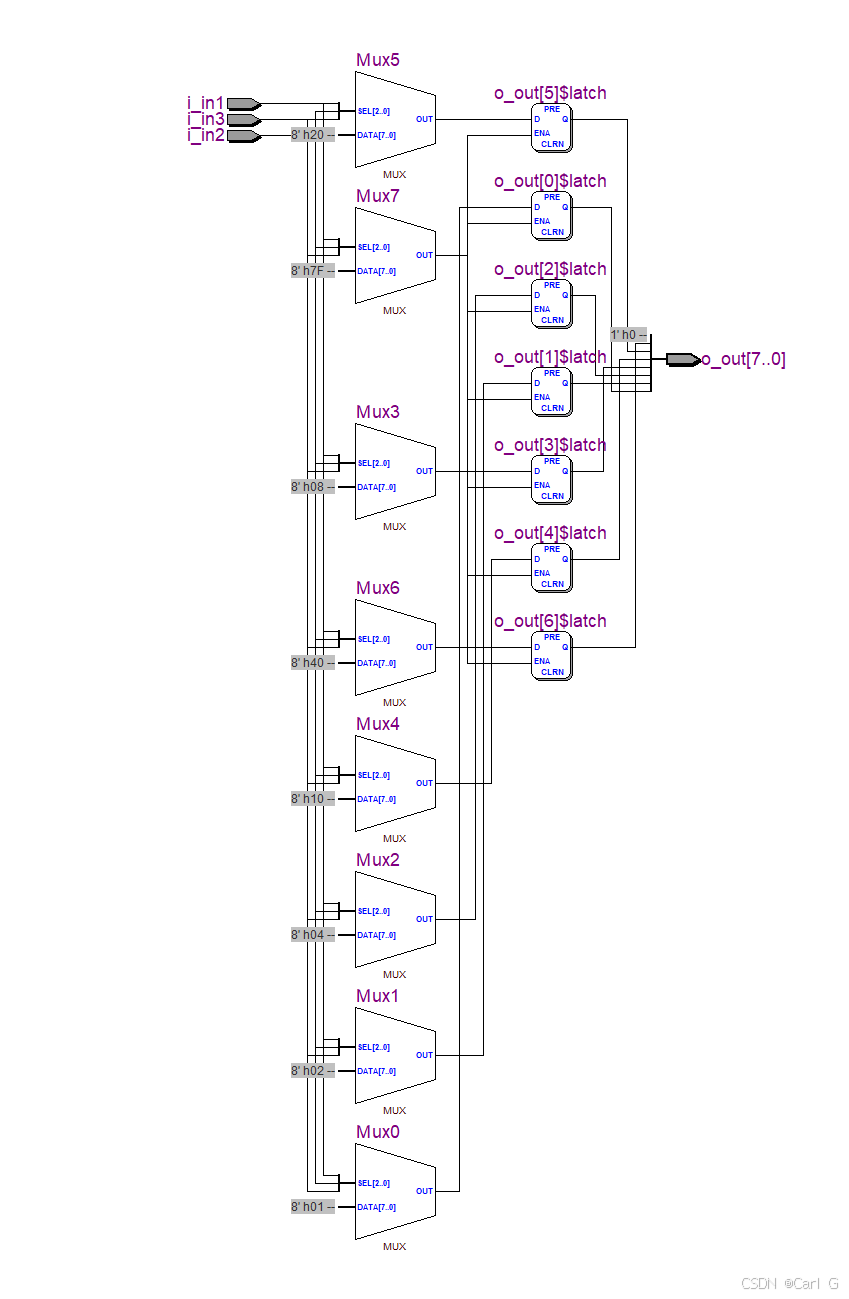

RTL视图：



第三种情况：

代码如下：

module decoder(
    input               i_in1,
    input               i_in2,
    input               i_in3,

    output  reg [7:0]   o_out
);

always@(*)
begin
    case({i_in1,i_in2,i_in3})
        3'b000: o_out = 8'b0000_0001;
        3'b001: o_out = 8'b0000_0010;
        3'b010: o_out = 8'b0000_0100;
        3'b011: o_out = 8'b0000_1000;
        3'b100: o_out = 8'b0001_0000;
        3'b101: o_out = 8'b0010_0000;
        3'b110: o_out = 8'b0100_0000;
        3'b111: o_out = o_out;
        default:o_out = 8'b0000_0001;
    endcase
end

endmodule

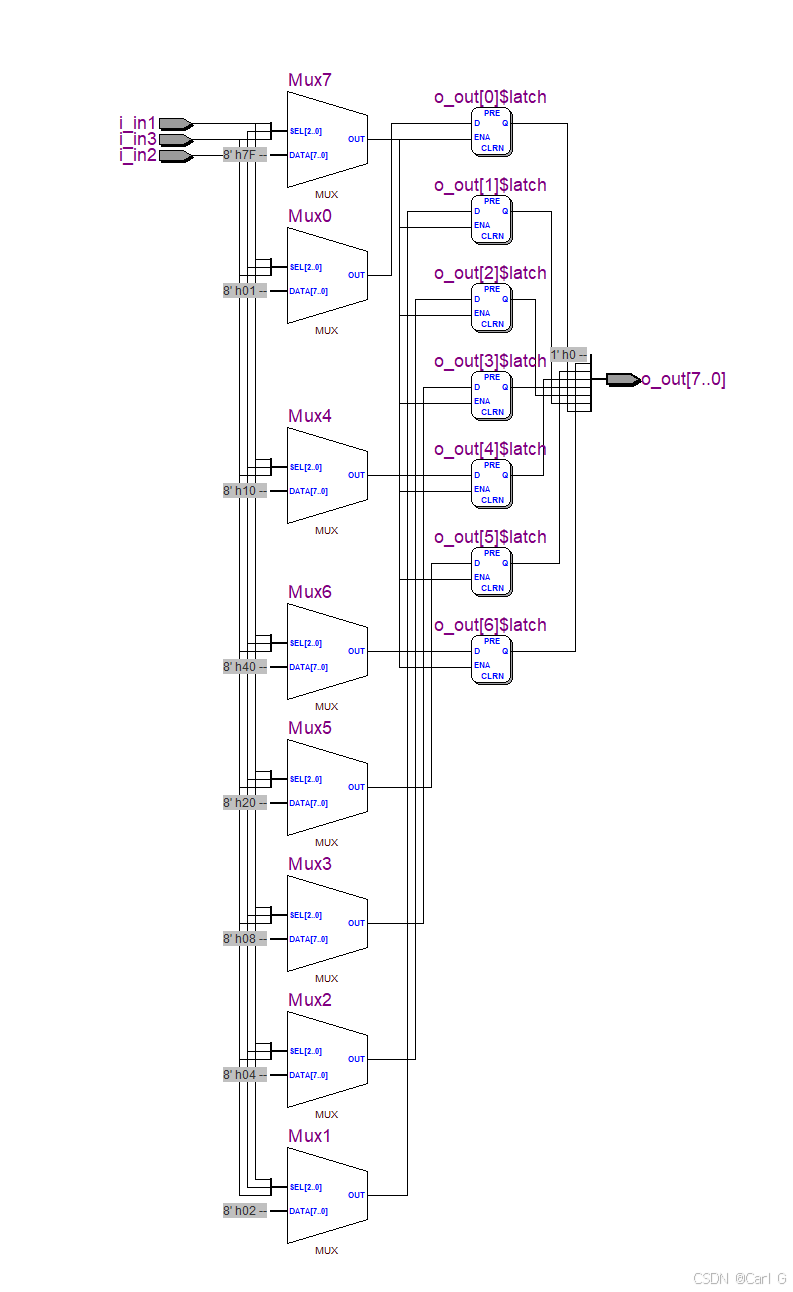

 RTL视图如下：

针对第三种情况，if-else中else把值赋给自己同样会产生Latch。
