进程调度

1.编程语言：Java

2.进程调度示意图

调度
时间片用完
终止
I/O请求
I/O请求完成
就绪队列
运行
完成队列
阻塞队列

3.采用java实现进程调度的总体思路

利用java是一门面向对象的语言，创建PCB类，在类中定义成员变量和成员方法。创建Arraylist类（对象数组）对象（就绪队列、运行队列、完成队列），类型是PCB，用来存储进程。在main方法中定义方法分别实现调度算法，用switch/case来选择调度算法。if语句来判断就绪队列是否为空，如果不为空则进程调度，给进程分配CPU；用if语句判断运行运行队列是否为空，如果为不为空继续判断运行进程的I/O请求时间是否到，如果请求时间到了，则进入阻塞队列否则运行时间+1，如果运行进程的运行时间已用完，则该进程已完成，释放CPU。用if语句判断阻塞队列是否为空，如果不为空，则继续判断阻塞队列中的进程I/O操作完成，如果完成则进入就绪队列，否则阻塞时间+1。

4.流程图

在这里插入图片描述

5.代码解释

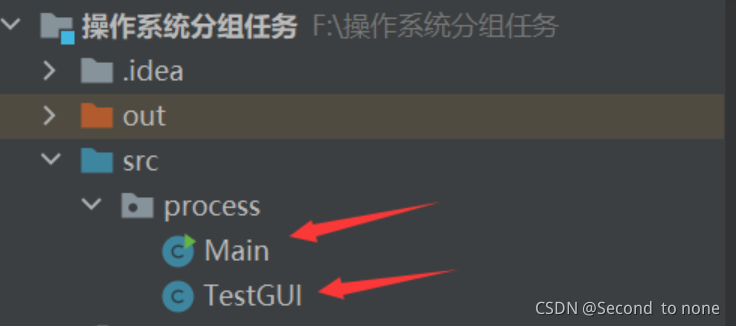

代码中写了两个类，分别是Main、TestGUI；TestGUI是用来展示界面的，运行的时候只需要运行Main这个类
在这里插入图片描述

在Main类中有5点是比较重要的，分别是：PCB类、调度算法池、进程创建按钮监听方法、时间+1按钮监听方法、重置按钮监听方法，下面分别介绍。

  1. PCB类

    //PCB类
    public static class PCB{
        String name;//进程名称
        String state;//进程状态
        int runtime;//运行的时间
        int UsedCPU;//已用CPU时间
        int CPUTime;//需要CPU运行时间
        int IOTime;// I/O需求时间
        int Priority; //优先级
        int WaitIO;// 请求I/O所耗的时间
        int rank;// 进程到达就绪队列的排名

        //以进程的排名进行排序
        public static Comparator<PCB> rankComparator = new Comparator<PCB>() {
            public int compare(PCB pcb1, PCB pcb2) {
                int rank1 = pcb1.rank;
                int rank2 = pcb2.rank;
                return rank1-rank2;
            }};
        //以进程作业大小进行排序
        public static Comparator<PCB> CPUTimeComparator = new Comparator<PCB>() {
            public int compare(PCB pcb1, PCB pcb2) {
                int CPUTime1 = pcb1.CPUTime;
                int CPUTime2 = pcb2.CPUTime;
                return CPUTime1-CPUTime2;

            }};
        //以进程的优先级来进行排序
        public static Comparator<PCB> PriorityComparator = new Comparator<PCB>() {
            public int compare(PCB pcb1, PCB pcb2) {
                int Priority1 = pcb1.Priority;
                int Priority2 = pcb2.Priority;
                return Priority1-Priority2;
            }};
    }

    • 在PCB类中，主要看这几个成员变量：name、state、UsedCPU、CPUTime、IOTime、Priority、WaitIO、rank。

    • 成员方法是为了根据的不同成员变量来对进程进行排序来编写的，因为在arraylist中，它有.sort()这个方法，如果arraylist存储数值，那么这个方法是有用的。但存储的是对象，这个方法是没用的。我们想根据对象的属性值来对arraylist里对象进行排序，那该怎么办呢？其实java非常强大，它有Comparable接口***，可以自定义一个实例化的比较器（Comparator），重写里面的compare方法，上面就是创建三个比较器，重写里面的compare方法。==这里再补充一点，类里面添加static*其实就是定义静态方法，这样就不需要创建对象，我们也能使用类中的方法。==

  2. 调度算法池

    //调度算法池
    public static void SchedulingAlgorithmPool(TestGUI GUI,ArrayList<PCB>ReadyQueue)
    {
        if(GUI.type>=0)
        {
            switch(GUI.type)
            {
                //先来先服务(FCFS)算法
                case 0:
                    FCFS(ReadyQueue);
                    //短进程优先算法(SPF)
                case 1:
                    SPF(ReadyQueue);
                    //优先级调度算法(PSA)
                case 2:
                    PSA(ReadyQueue);
            }

        }
    }

    这个很容易看懂，就不介绍了哈😄

    这是调度算法

//先来先服务(FCFS)算法
    public static void FCFS(ArrayList<PCB>ReadyQueue)
    {
        Collections.sort(ReadyQueue,PCB.rankComparator);
    }
    //短作业优先算法(SJF)
    public static  void SPF(ArrayList<PCB>ReadyQueue)
    {
        Collections.sort(ReadyQueue,PCB.CPUTimeComparator);
    }
    //优先级调度算法(PSA)
    public static void PSA(ArrayList<PCB>ReadyQueue)
    {
        Collections.sort(ReadyQueue,PCB.PriorityComparator);
    }

这里需要结合上面的PCB类，上面定义了三个比较器，那么如何对arraylist中的对象进行排序呢，其实java有一个Collections类，那里面有.sort()方法，可以将arraylist的对象和比较器输入进去，这样就可以对arraylist中的对象进行排序，怎么样这种是不是很666

  1. 进程创建按钮监听方法

    //进程创建按钮监听方法
        GUI.btn3.addActionListener(new ActionListener() {
            @Override
            public void actionPerformed(ActionEvent e) {
                if(GUI.txtfield1.getText().length()==0&&GUI.txtfield2.getText().length()==0&&GUI.txtfield3.getText().length()==0&&GUI.txtfield4.getText().length()==0)
                    JOptionPane.showMessageDialog(null, "请填写进程PCB中的信息！！！", "错误 ", 0);
                else
                {
                    GUI.i++;
                    PCB pcb=new PCB();
                    pcb.name="PCB"+GUI.i;
                    pcb.state="就绪";
                    pcb.CPUTime=Integer.parseInt(GUI.txtfield1.getText());
                    pcb.UsedCPU= pcb.CPUTime;
                    pcb.runtime=0;
                    pcb.IOTime=Integer.parseInt(GUI.txtfield2.getText());
                    pcb.WaitIO=Integer.parseInt(GUI.txtfield3.getText());
                    pcb.rank=GUI.i;
//                pcb.WaitIO=pcb.IOWait;
                    System.out.println("WaitIO:"+pcb.WaitIO);
                    pcb.Priority=Integer.parseInt(GUI.txtfield4.getText());
                    String S= pcb.name+"("+GUI.txtfield1.getText()+","+GUI.txtfield2.getText()
                            +","+GUI.txtfield3.getText()+","+GUI.txtfield4.getText()+")";
                    ReadyQueue.add(pcb);
                    System.out.println(ReadyQueue.size());
                    JLabel Label=new JLabel(S);
                    Label.setOpaque(true);
                    Label.setBackground(Color.GRAY);
                    GUI.jPanel.add(Label);
                    GUI.jPanel.updateUI();
//                GUI.add(GUI.jPanel);
                    System.out.println(S);
                }
            }
        });

    1. 时间+1按钮监听方法

      主要看这个，结合流程图来看，我不想打了，好累😫

      //时间+1按钮监听方法
        GUI.btn4.addActionListener(new ActionListener() {
            @Override
            public void actionPerformed(ActionEvent e) {
                if (ReadyQueue.size() == 0 && RunningQueue.size() == 0 && BlockingQueue.size() == 0)
                    JOptionPane.showMessageDialog(null, "请创建进程！！！", "错误 ", 0);
                else {
                    int tag=0;
                    GUI.time++;
                    GUI.label5.setText(Integer.toString(GUI.time));
                    GUI.jPanel4_3.updateUI();

                    if ( ReadyQueue.size() != 0&&RunningQueue.size()==0) {
                        //调度算法
                        SchedulingAlgorithmPool(GUI,ReadyQueue);
                        System.out.println("更新jPanel组件");
                        RunningQueue.add(ReadyQueue.get(0));
                        RunningQueue.get(0).state = "运行";
                        ReadyQueue.remove(0);//从就绪中移除
                        //刷新就绪队列
                        RefreshPanel(GUI,ReadyQueue,0);
                        RunningQueue.get(0).runtime++;
                        RunningQueue.get(0).UsedCPU--;
                        //更新运行进程信息
                        RefreshPanel(GUI,RunningQueue,1);

                        //打印
                        Print(GUI,ReadyQueue,RunningQueue,BlockingQueue,FinishQueue);
                        tag=1;

                    }
                    //如果进程队列不为零
                    if (RunningQueue.size() != 0&&tag==0) {
                        RunningQueue.get(0).runtime++;
                        RunningQueue.get(0).UsedCPU--;
                        //更新运行进程信息
                        RefreshPanel(GUI,RunningQueue,1);

                        if ((RunningQueue.get(0).CPUTime-RunningQueue.get(0).UsedCPU) == RunningQueue.get(0).IOTime ) {
                            RunningQueue.get(0).state = "阻塞";
                            BlockingQueue.add(RunningQueue.get(0));
                            RunningQueue.remove(0);//移除执行队列中的进程
                            //更新运行进程信息
                            RefreshPanel(GUI,RunningQueue,1);
                            //更新阻塞队列信息
                            RefreshPanel(GUI,BlockingQueue,3);
//                        GUI.mutex = 1;
                            GUI.mutex1 = 1;
                            //打印
                            Print(GUI,ReadyQueue,RunningQueue,BlockingQueue,FinishQueue);
                        }
                    }
                    //如果进程需要CPU时间已用完，则加入到完成队列
                    if (RunningQueue.size() != 0 && RunningQueue.get(0).UsedCPU < 1) {
                        System.out.println("运行进程:"+RunningQueue.get(0).name+":"+RunningQueue.get(0).UsedCPU);
                        RunningQueue.get(0).state = "完成";
                        FinishQueue.add(RunningQueue.get(0));//加入到完成队列中
                        RunningQueue.remove(0);//移除执行队列中的进程
                        //更新运行进程信息
                        RefreshPanel(GUI,RunningQueue,1);
//                        GUI.mutex = 1;
                        //打印
                        Print(GUI,ReadyQueue,RunningQueue,BlockingQueue,FinishQueue);

                    }

                    if (BlockingQueue.size() != 0) {
                        int i,length;
                        if (GUI.mutex1 == 1) {
                            length = BlockingQueue.size() - 1;
                            GUI.mutex1 = 0;
                        }
                        else
                            length = BlockingQueue.size();
                        for (i=0; i < length; i++) {
                            BlockingQueue.get(i).WaitIO--;
                            BlockingQueue.get(i).runtime++;
                            System.out.println("进程的I/O需求时间："+BlockingQueue.get(i).WaitIO);
                            //如果阻塞队列中的进程 I/O请求时间已到，则加入到就绪队列中
                            if (BlockingQueue.get(i).WaitIO <= 0) {
                                BlockingQueue.get(i).state = "就绪";
                                ReadyQueue.add(BlockingQueue.get(i)); //加入到就绪队列中
                                BlockingQueue.remove(i); //从阻塞队列中移除
                                length--;//更新阻塞队列长度
                                //打印
                                Print(GUI,ReadyQueue,RunningQueue,BlockingQueue,FinishQueue);
                            }
                        }
                        //更新阻塞队列信息
                        RefreshPanel(GUI,BlockingQueue,3);
                        //调度算法
                        SchedulingAlgorithmPool(GUI,ReadyQueue);
                        //更新就绪队列面板
                        RefreshPanel(GUI,ReadyQueue,0);
                    }
                }
            }
        });

  2. 重置按钮监听方法

    //重置按钮监听方法
        GUI.btn2.addActionListener(new ActionListener() {
            @Override
            public void actionPerformed(ActionEvent e) {
                GUI.jPanel.removeAll();
                GUI.jPanel.updateUI();
                GUI.jPanel1.removeAll();
                GUI.jPanel1.updateUI();
                GUI.jPanel3.removeAll();
                GUI.jPanel3.updateUI();
                GUI.jPanel4_3.updateUI();
                GUI.text.setText("");
                GUI.jPanel2.updateUI();
                GUI.i=0;
                GUI.time=0;
//                GUI.mutex=1;
                GUI.mutex1=1;
                GUI.label5.setText(Integer.toString(GUI.time));
                GUI.type=-1;
                System.out.println("type:"+GUI.type);
                ReadyQueue.clear();//清空
                BlockingQueue.clear();//清空
                FinishQueue.clear();//清空
                RunningQueue.clear();//清空
                System.out.println("重置");
            }
        });

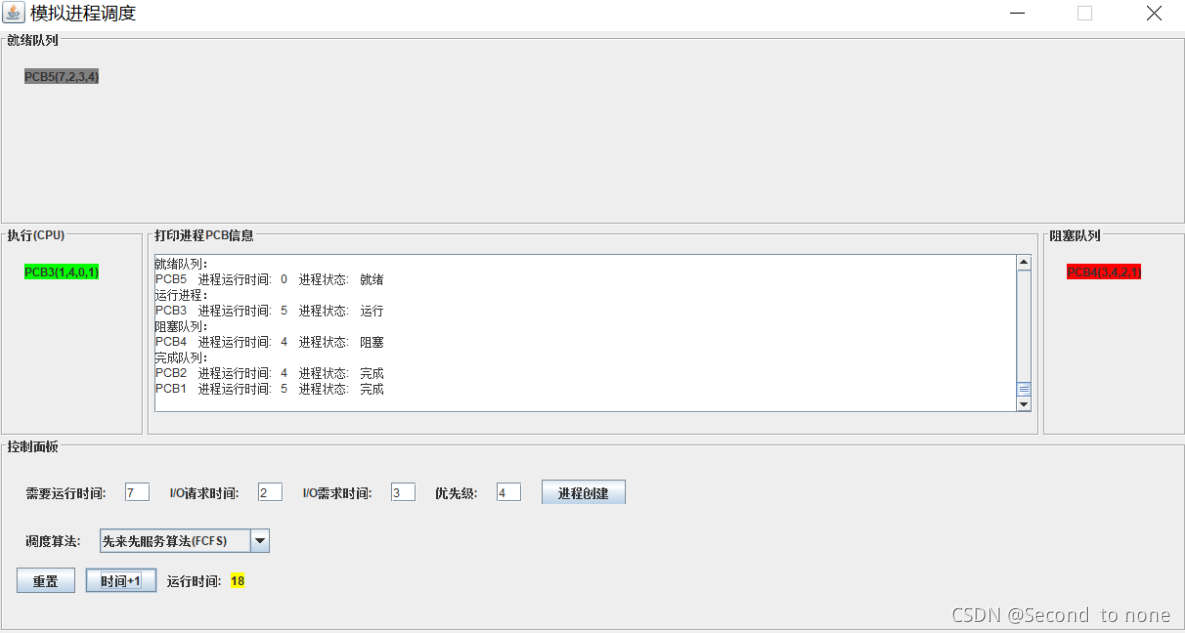

6.运行及结果截图

在这里插入图片描述
