GIS制图的注意事项

 001比例尺的主刻度线上不能有小数

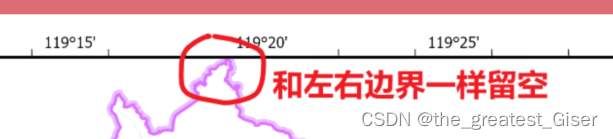

002地图四角不能挨到数据框，要留空

003 指北针不能太大，且放右上角！！

004比例尺要线状，单位用千米，放于图幅中下部（也可放于比例尺下方）



 005图例



①放于图幅右下角，且跟数据框贴合（可拉2条参考线，可自动对齐参考线位置）

②图例要有边框，边框为黑色，1pt

③设置“边界”和“背景”的偏移值都为2，这样可使图例内容跟图例外框有一点距离。

④“图例”二字的字体设为黑体，字号16，居中

⑤其余字体设置为“宋体”，字号为10

⑥除基础底图（如研究区矢量面、边界线和水域等）还有主图，主图的图名后要加单位，若为小数，保留小数点后2位。

 ⑦拉伸后的图例有“值”这个字，把“类标题”去掉，就不会出现

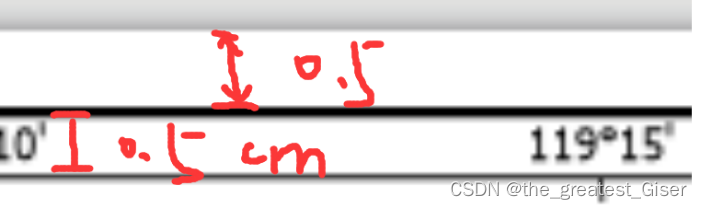

007边界要有2条框线，外粗内细，内框线边距1cm



008经纬度标记格式设为“119°15′E”，刻度要朝里！

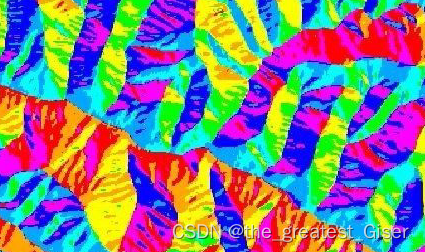

009坡向有专门的的色条和图例（用dem数据生产即可），范围是（-1至360）-1表示平面。

坡向图例太多就设为2列。



010组图的研究区范围要完全一致，否则一些大一些小影响美观。

011制图时的色条选择：

①降雨数据，高值要显示红色（用“反向”功能）；植被数据也是，高值显示绿色。

②拉伸类型有很多，如“百分比截断法”、“标准差”等，还等设置拉伸数量。如果色条在图上色调太单一，可以多尝试几种拉伸方法。图中色彩颜色差别越大越好看。
