STM32嵌入式应用设计

一、Proteus仿真运行stm32程序

1、安装Proteus 8.9应用程序

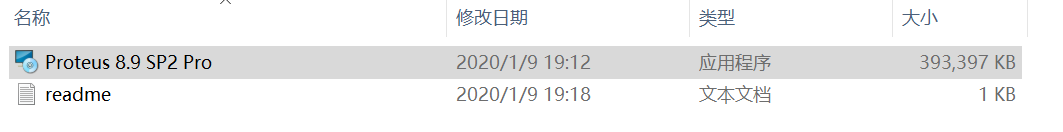

1、下载Proteus安装包，然后将安装包解压到自己想解压的的目录下：

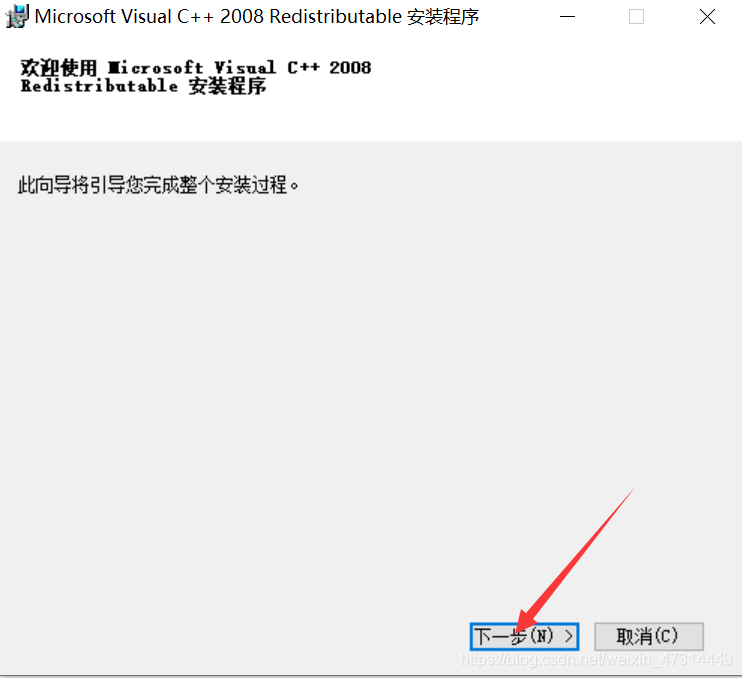

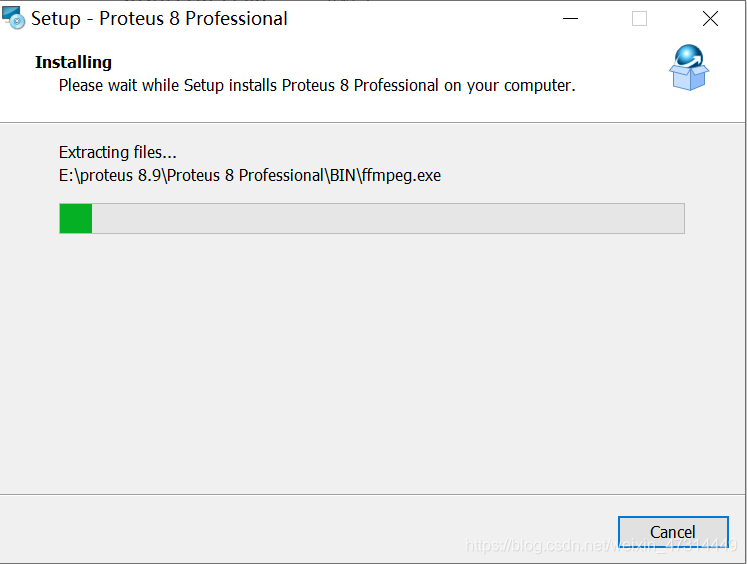

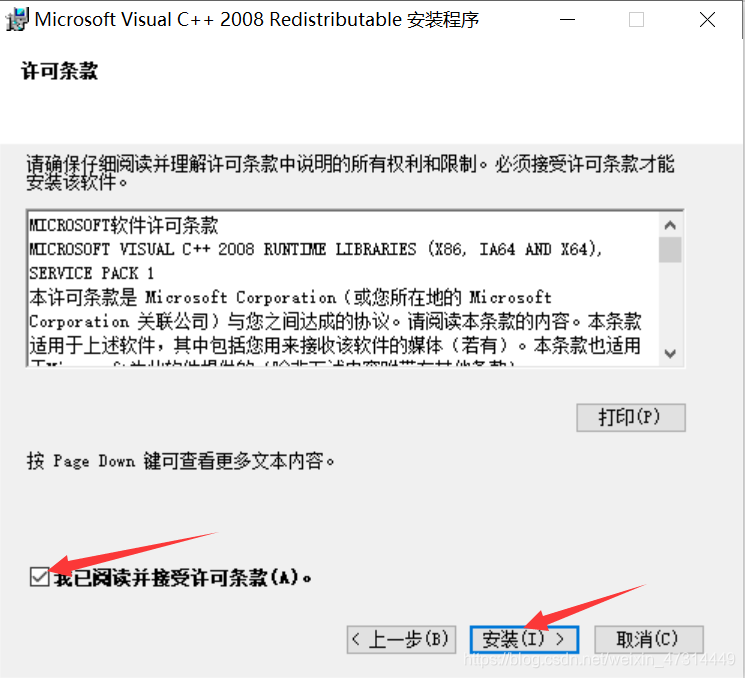

接着点击打开Proteus 8.9 SP2 Pro应用程序，按照一下步骤进行安装：

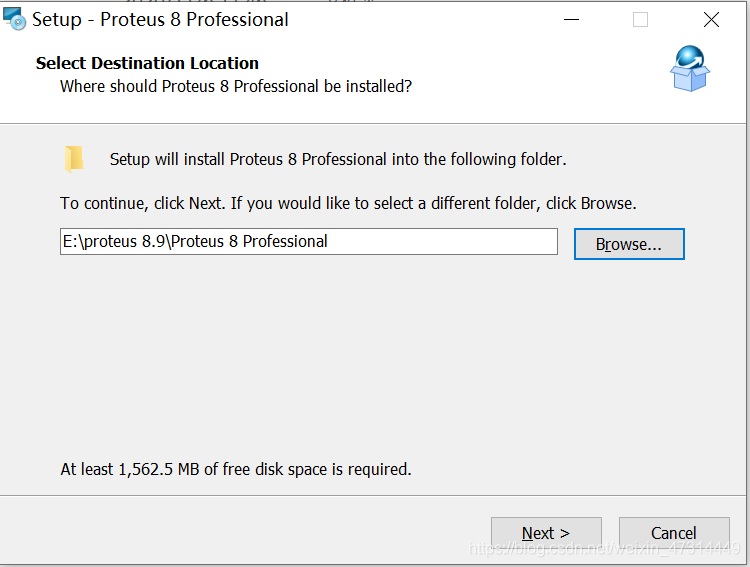

安装完成之后，接下来选择将刚刚安装的软件放到电脑里面的哪个位置，目标位置可以根据自己的情况进行修改：

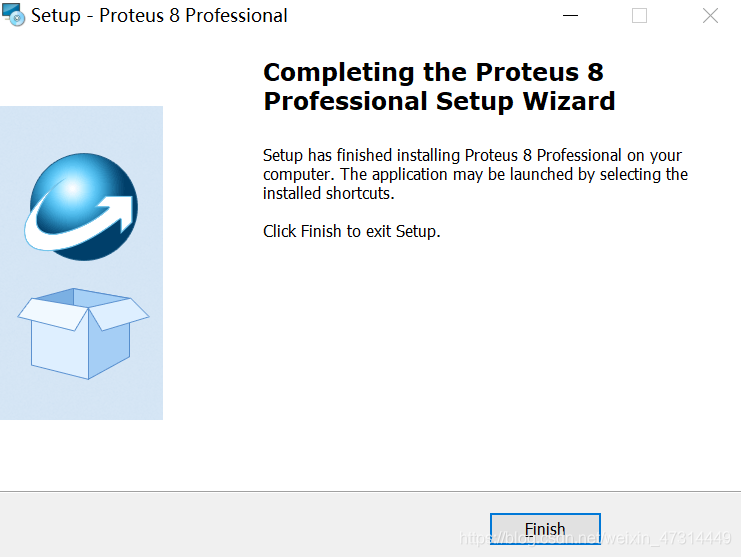

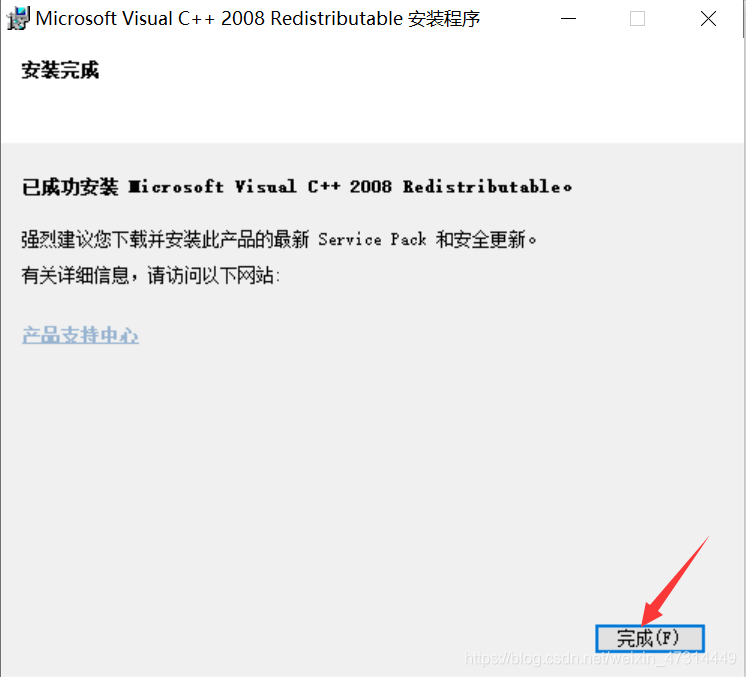

安装完成之后，点击Finish即可。
在用Proteus仿真运行stm32过程中还需要下载Keil 5,这里因为我之前已经下载过了，所以不再重新下载，大家如果对安装步骤有什么不清楚的话可以在网上查询。

2、创建工程

打开刚刚下载的Proteus 8软件。点击New Project创建一个新的工程，详细步骤如下：

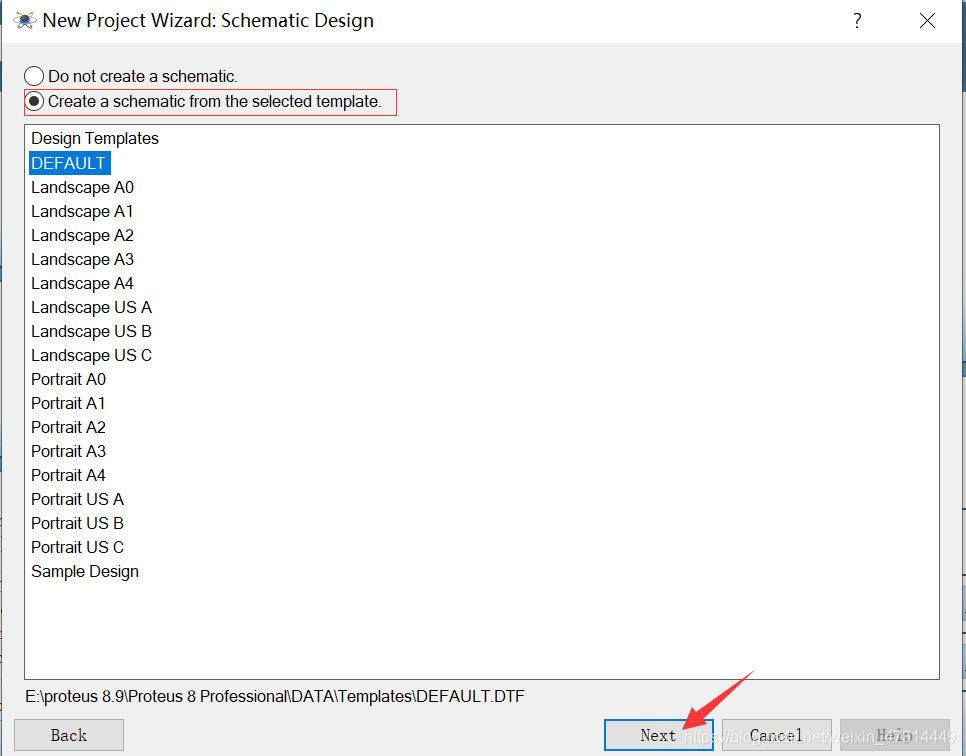

点击Create a schematic…,然后next;

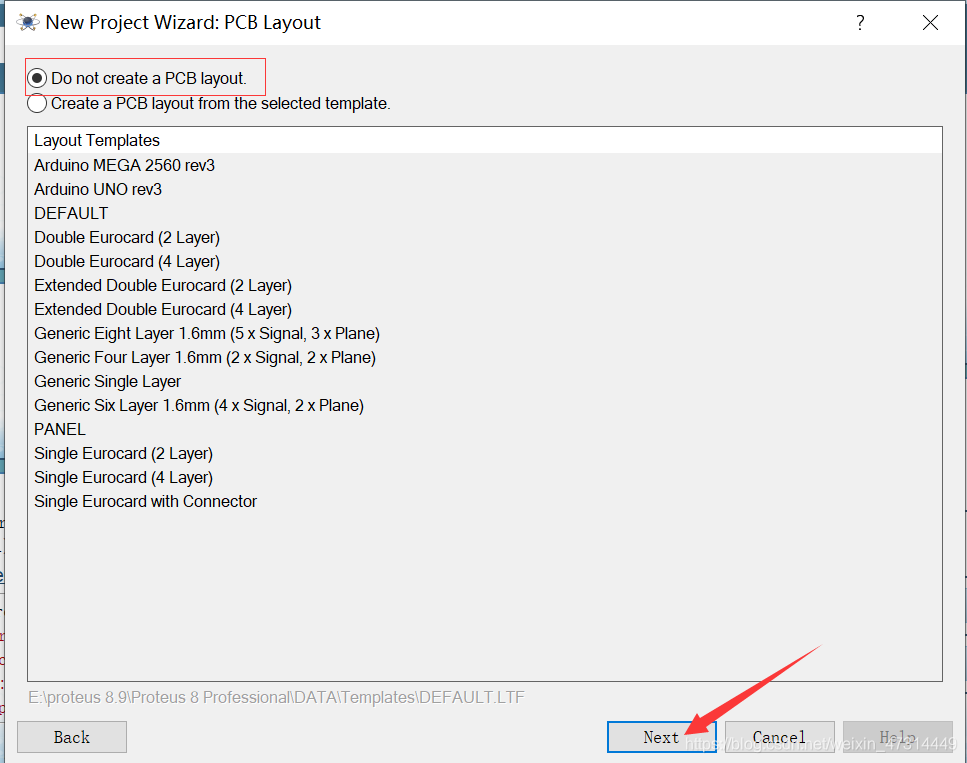

然后选择Do not create a PCB layout,点击next:

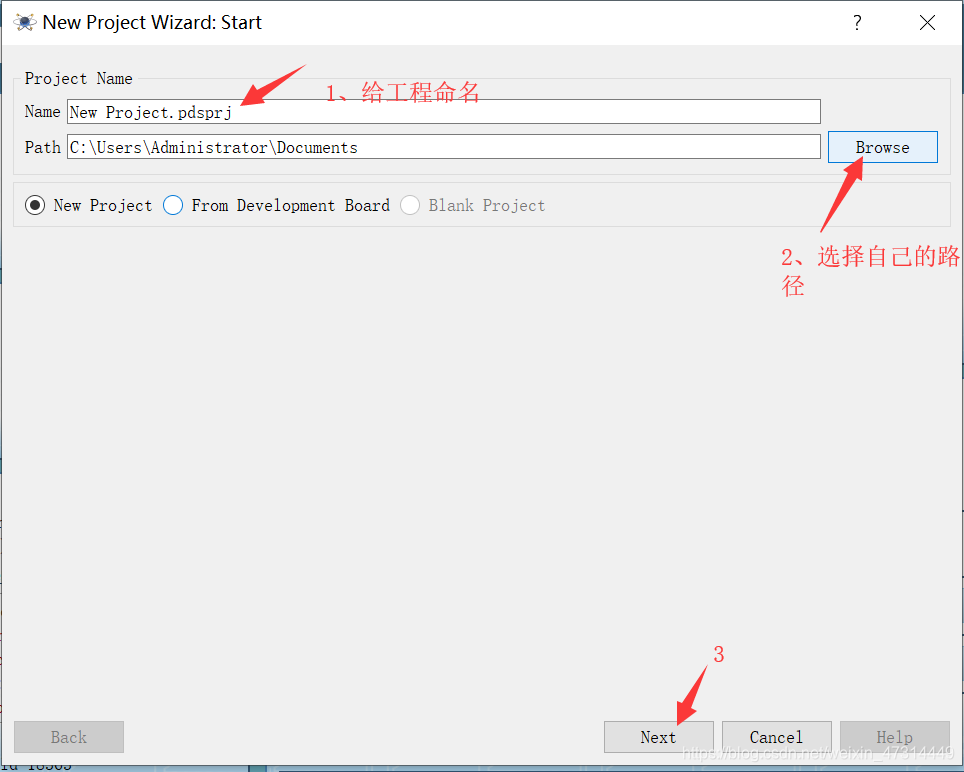

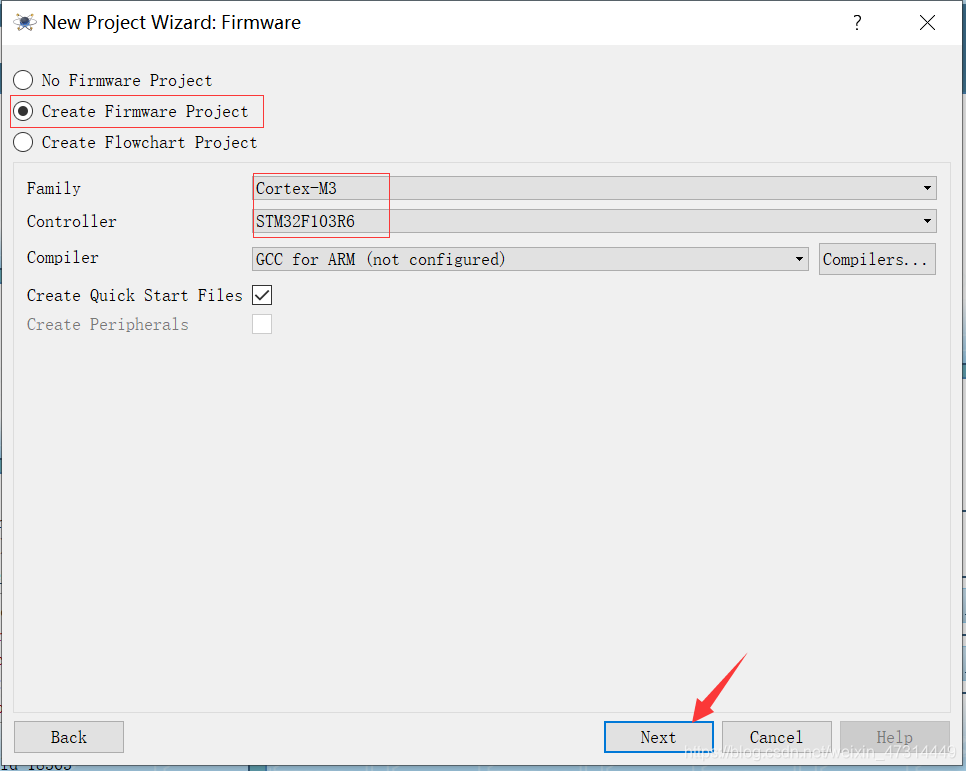

接着在对话框中配置如下：

点击next;

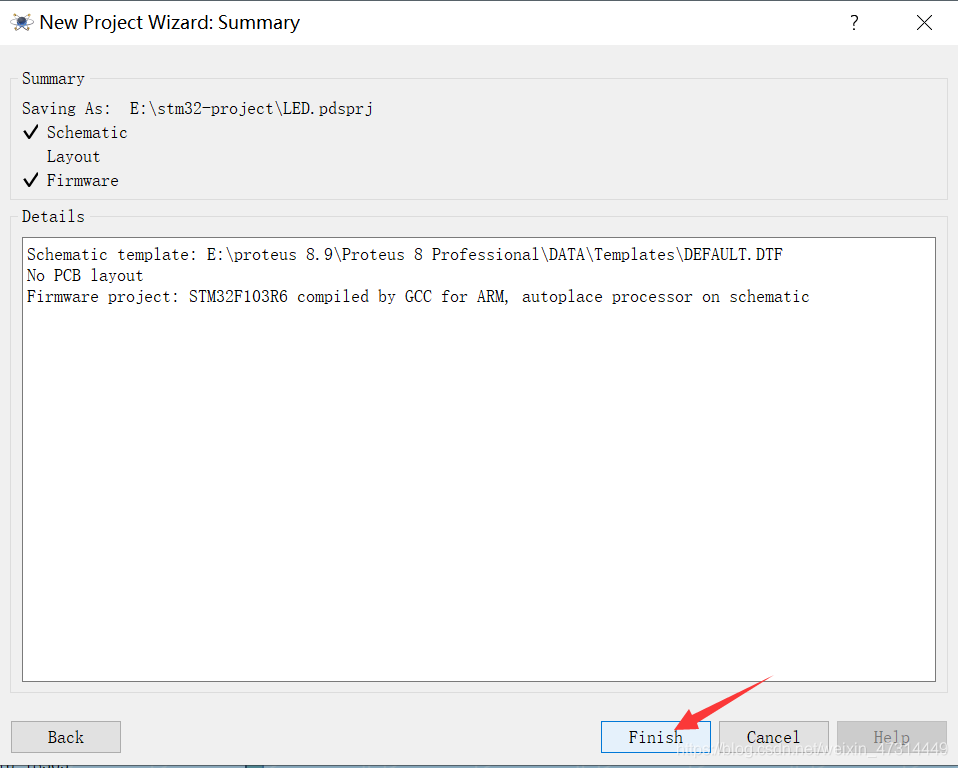

可以看到工程已经创建好了，点击Finish即可。

3、选择所需要的器件

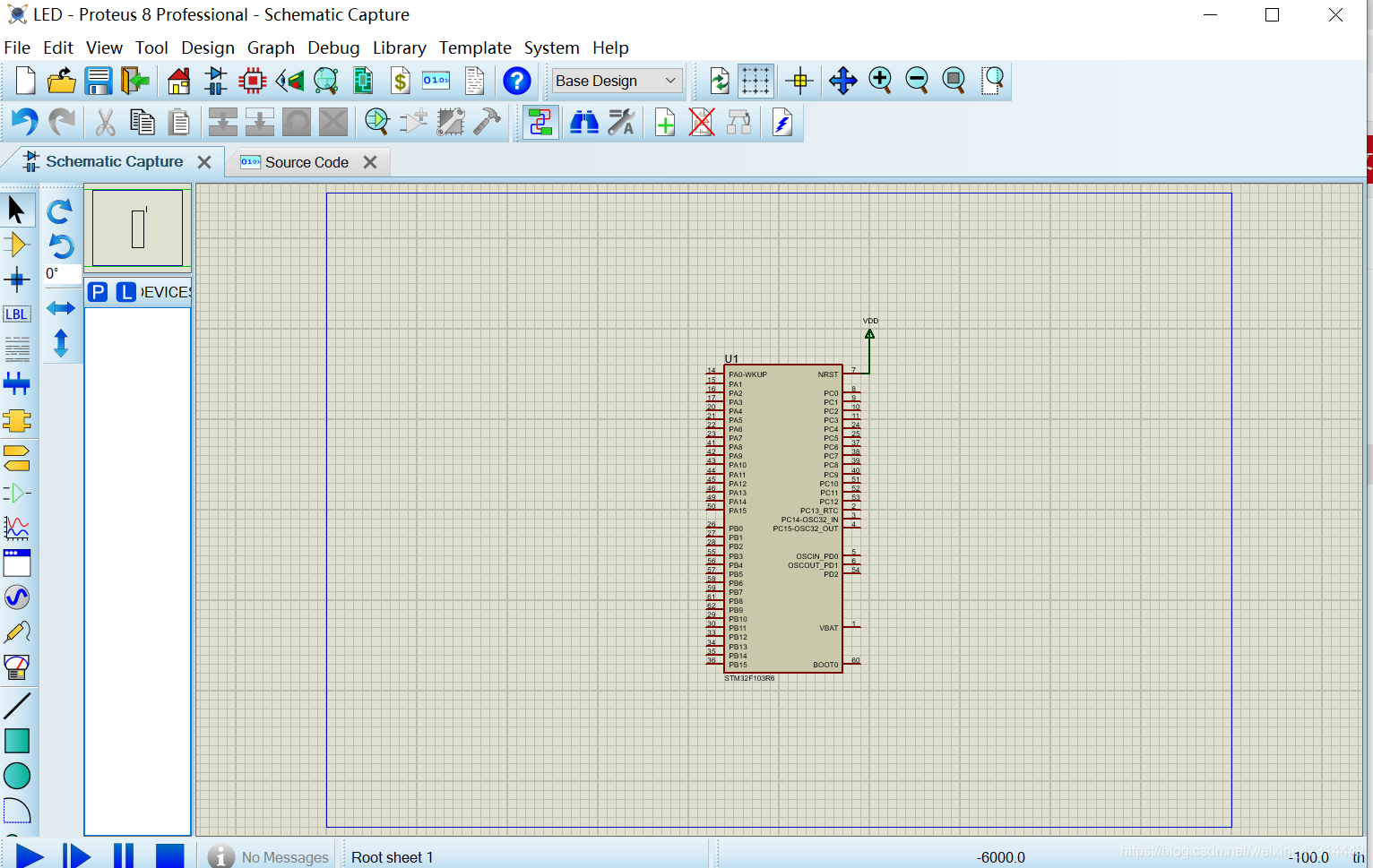

• 创建完工程之后，会显示下面这张图

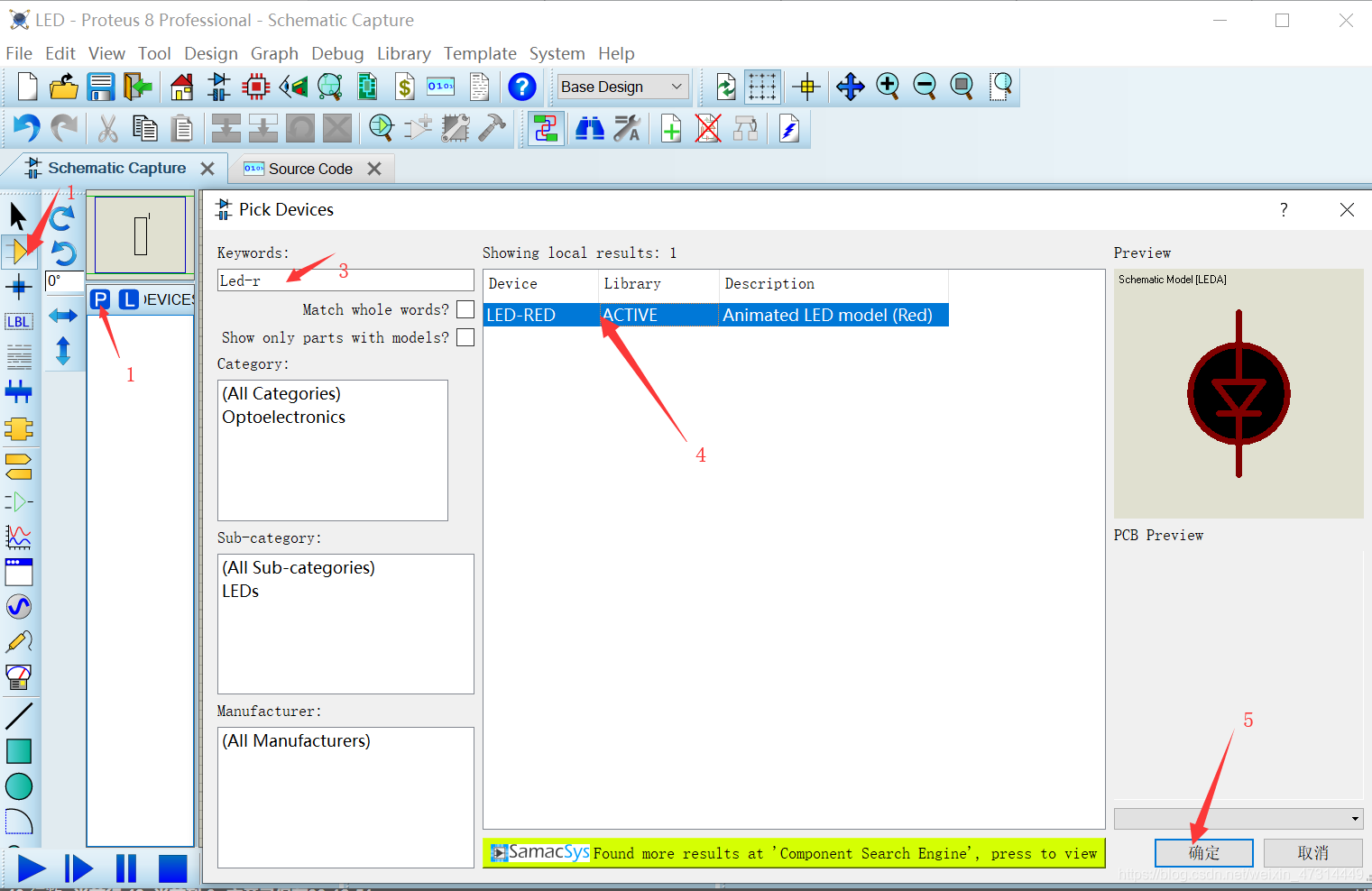

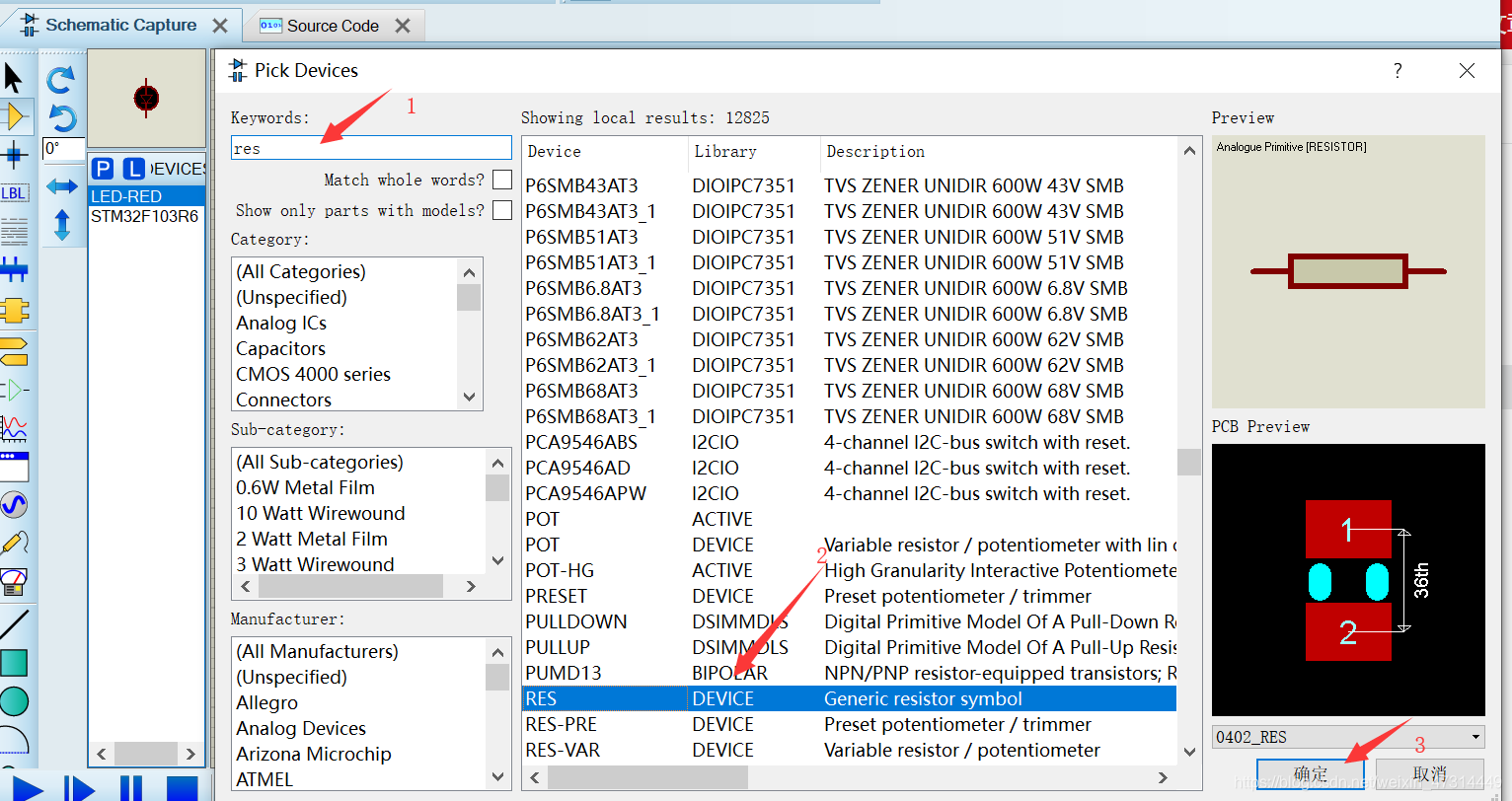

• 选择我们所需要的LED灯以及电阻，配置好电源

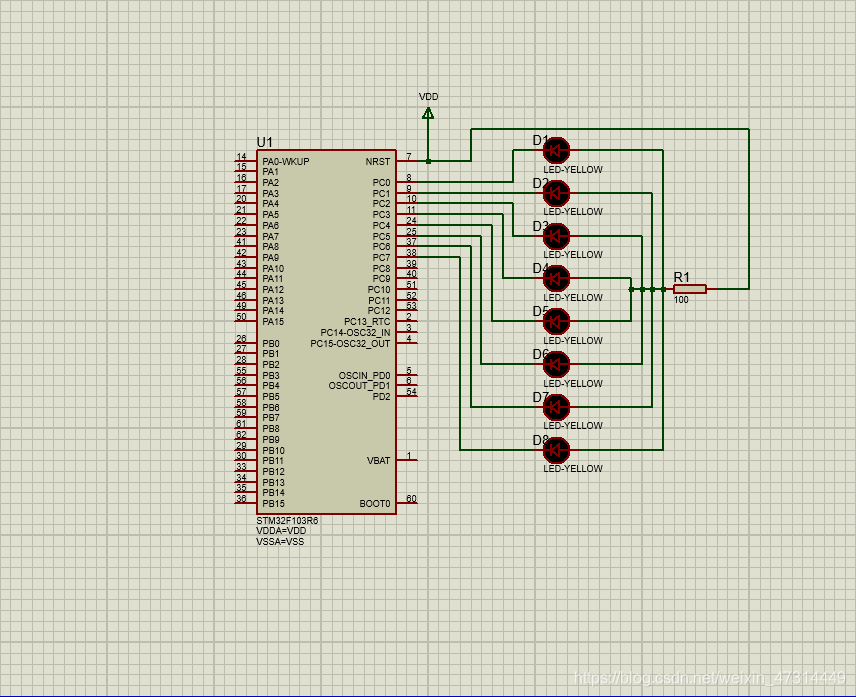

选好器件后，连接好电路图：

4、在KEIL5上编写程序生成.hex文件，在proteus上仿真

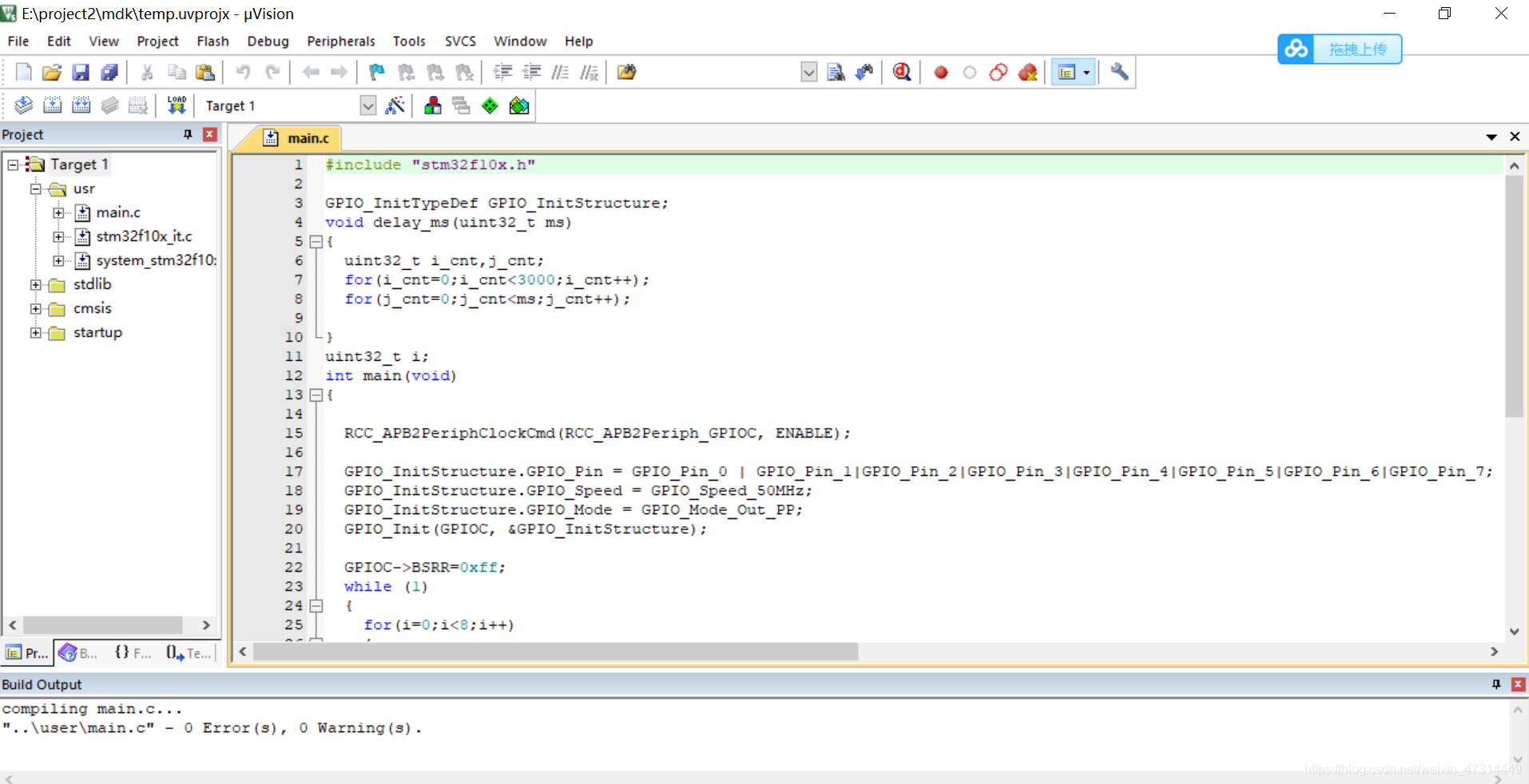

• 在keil5上生成.hex文件

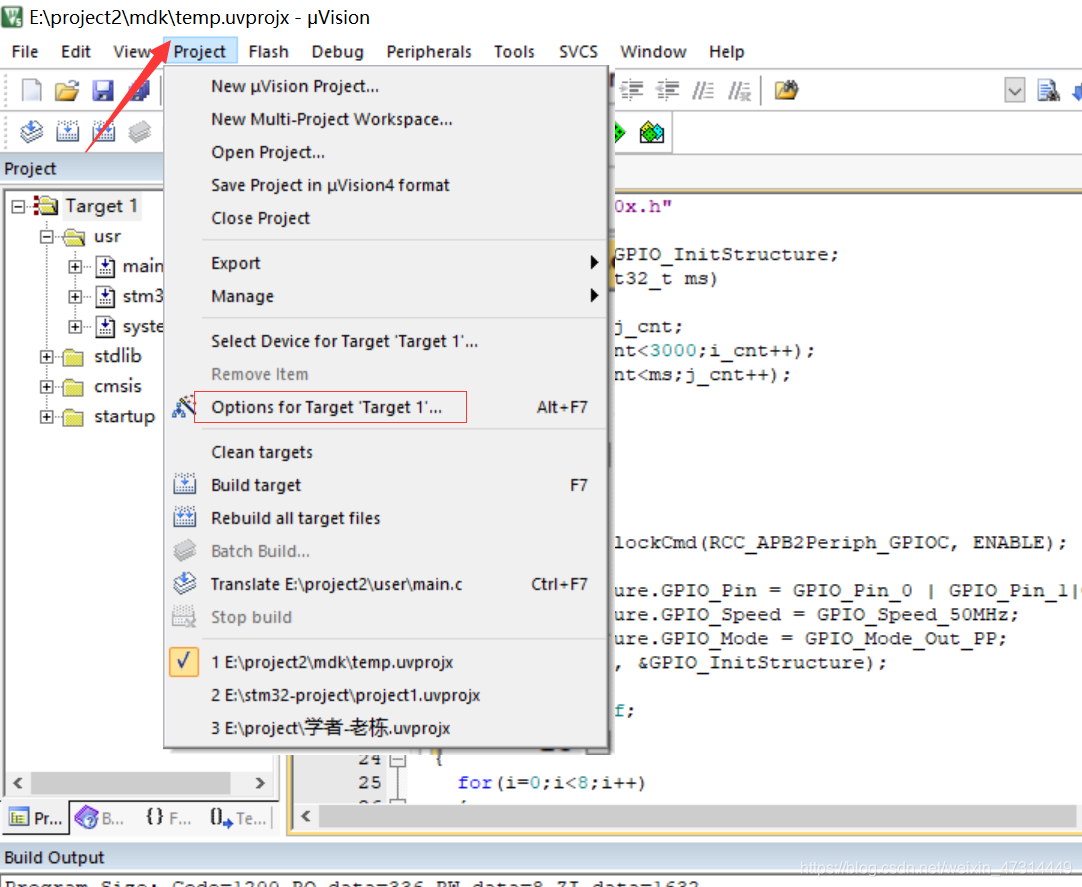

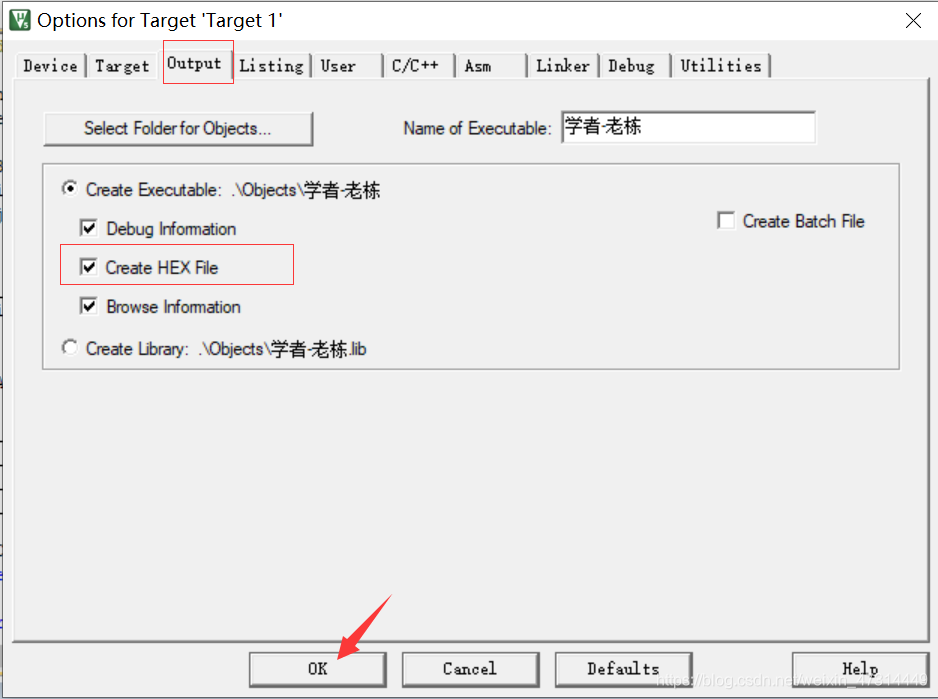

点击菜单栏的project

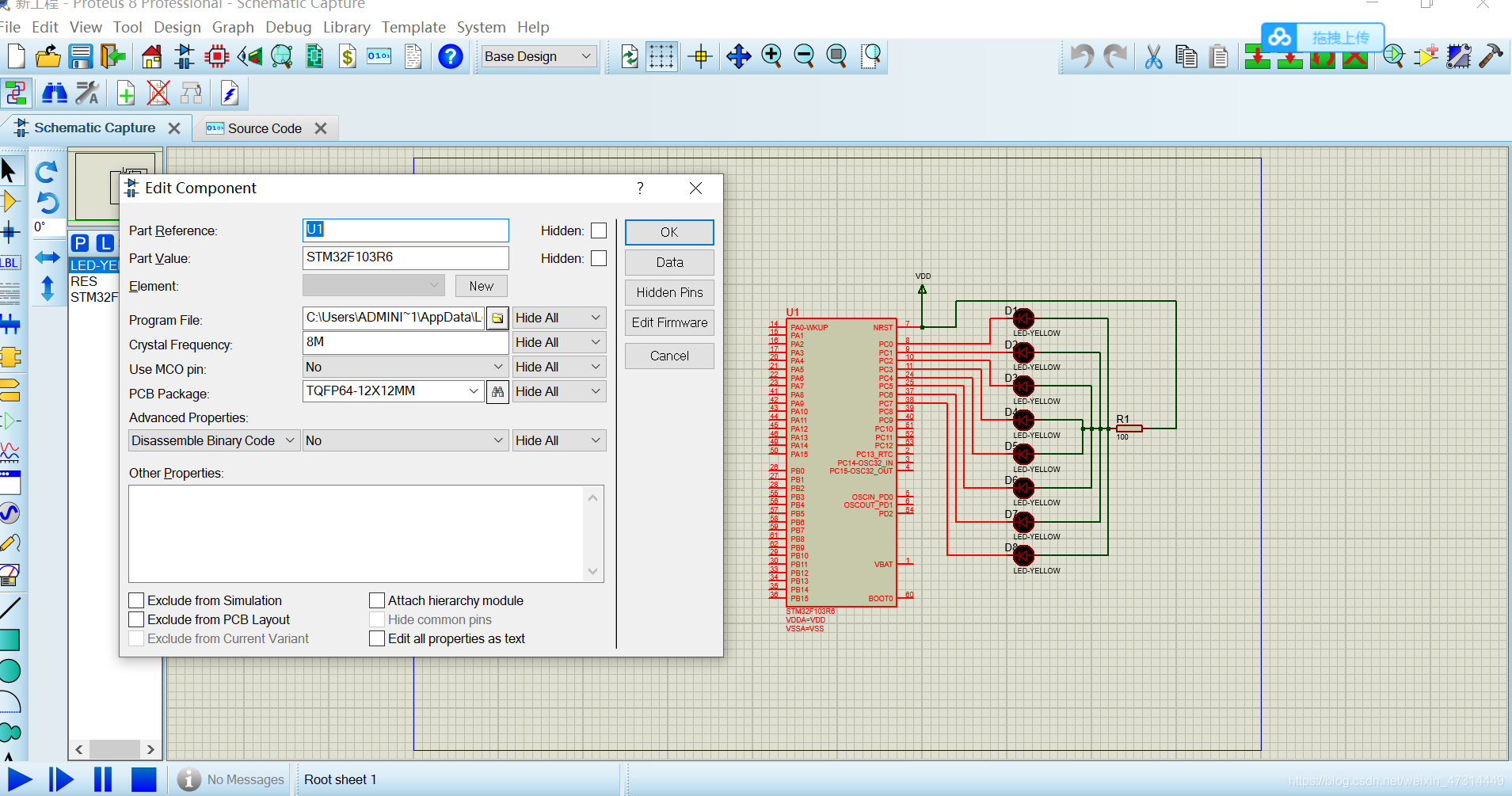

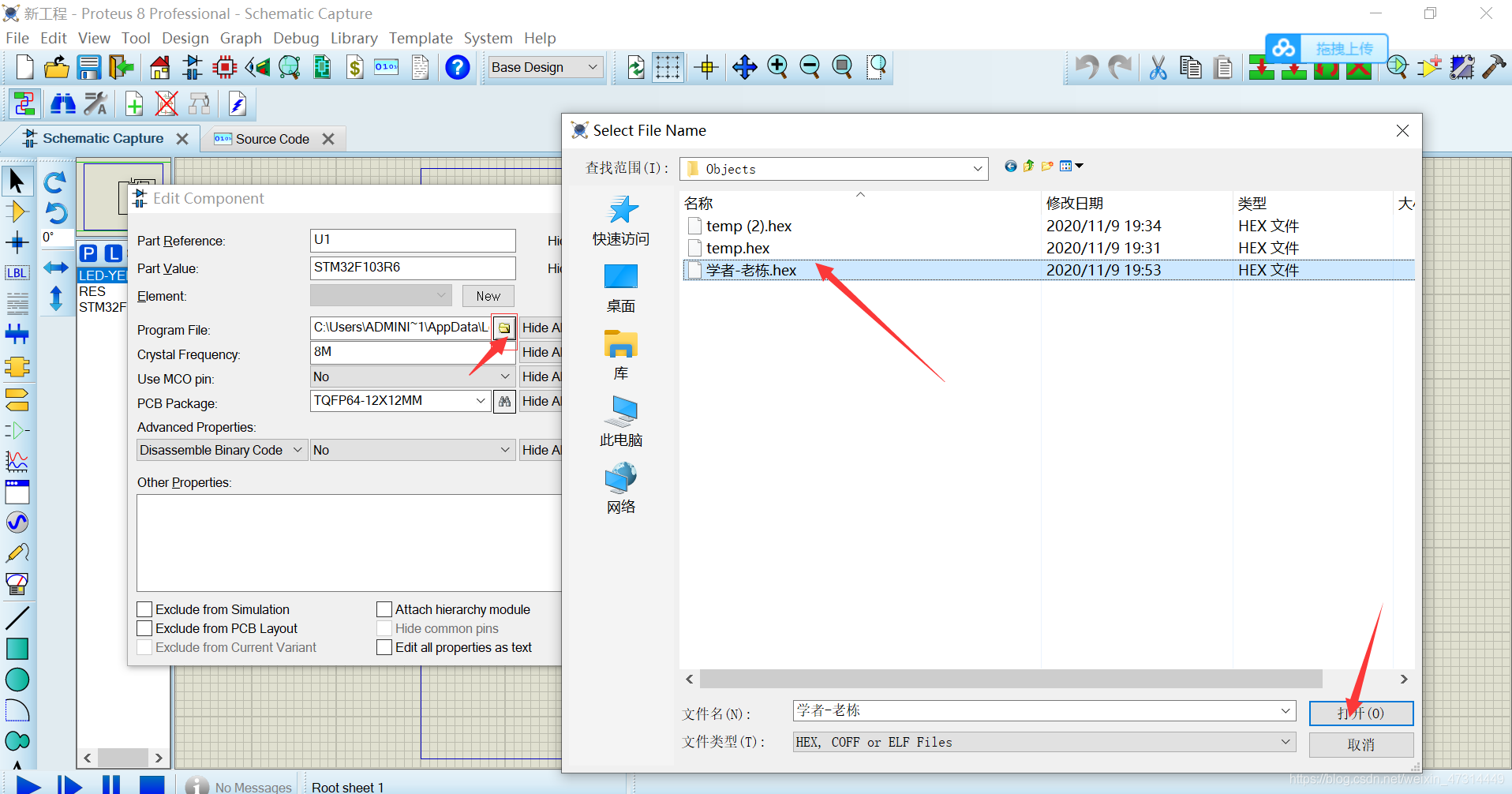

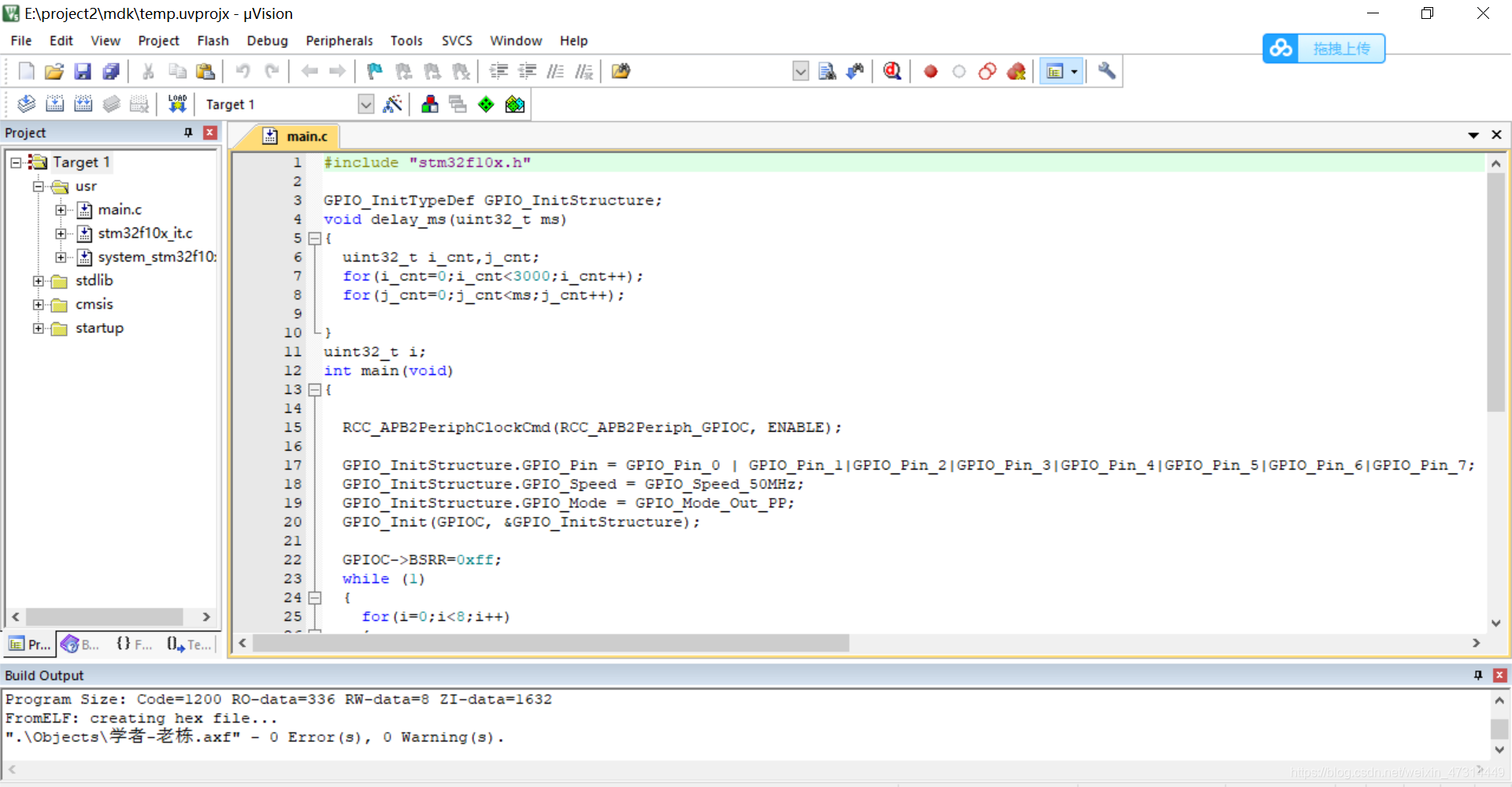

可以看到.hex文件已经生成，接下来在proteus上运行，打开我们刚刚建好的proteus工程，点击芯片选中.hex文件；

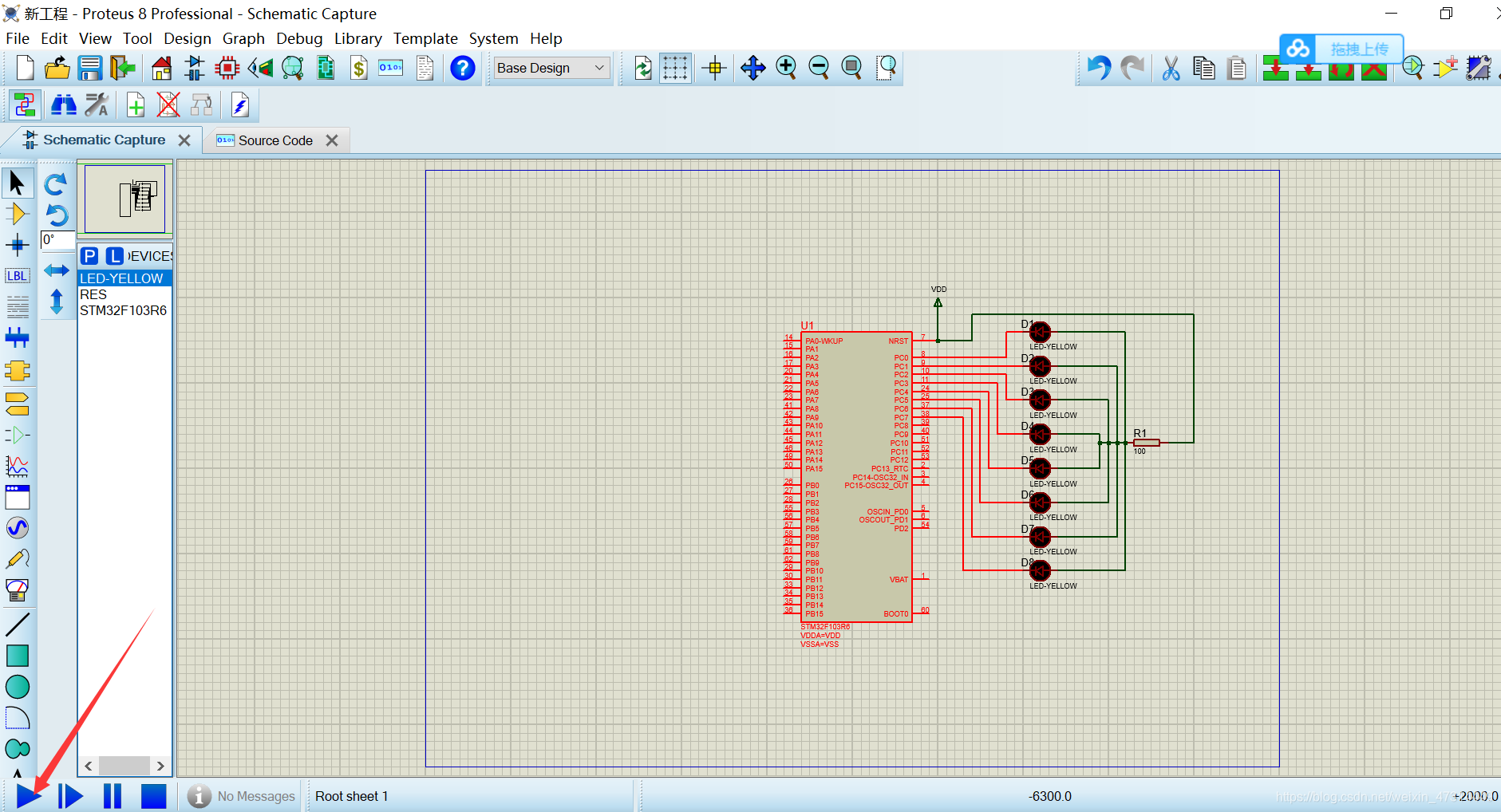

最后点击OK。点击运行：

二、Altium Designer软件绘制一个stm32最小系统的电路原理图、PCB图

1、创建工程

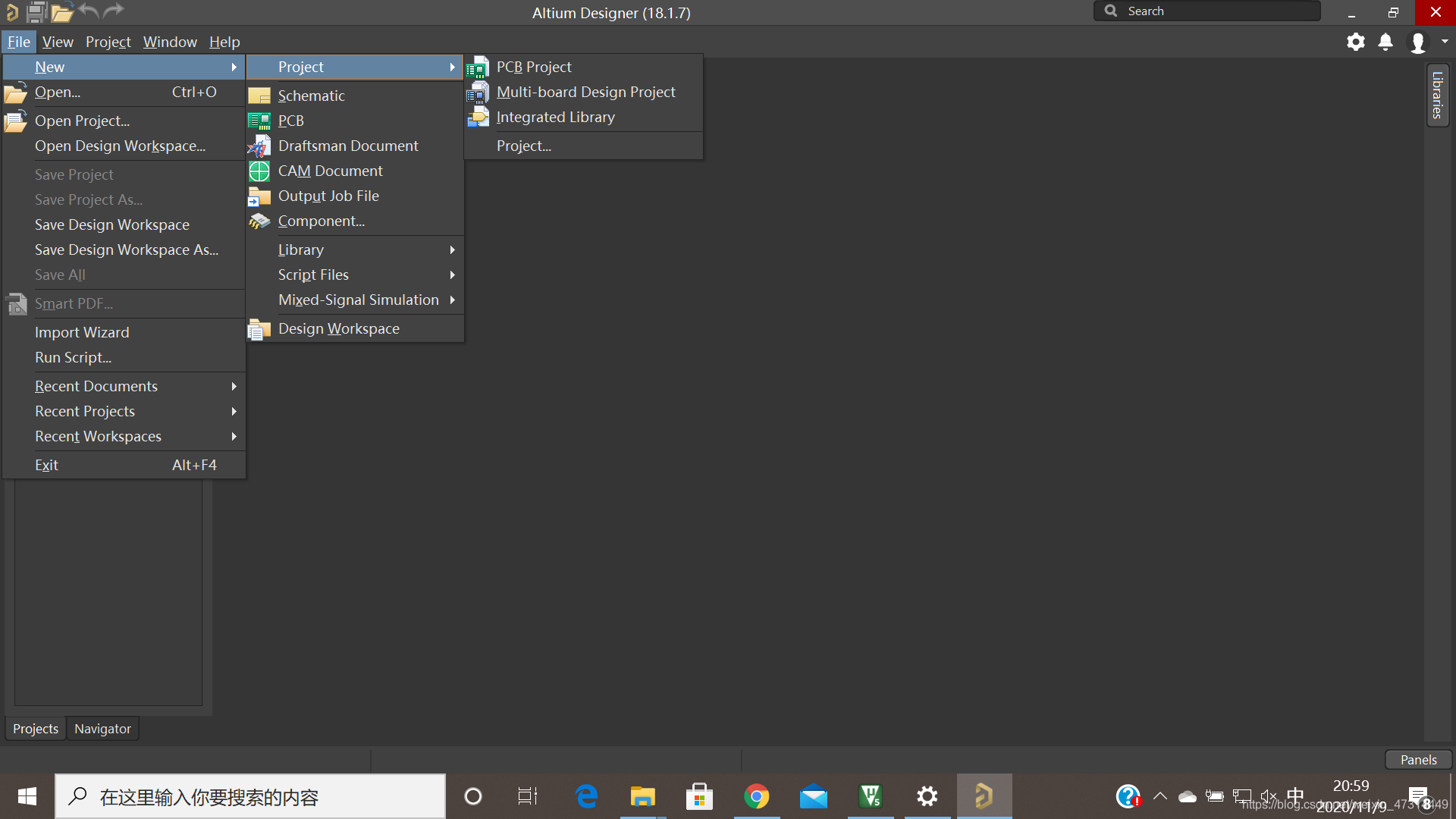

打开Altium Designer软件，点击“File”，再点击New—>Project—>PCB Project；

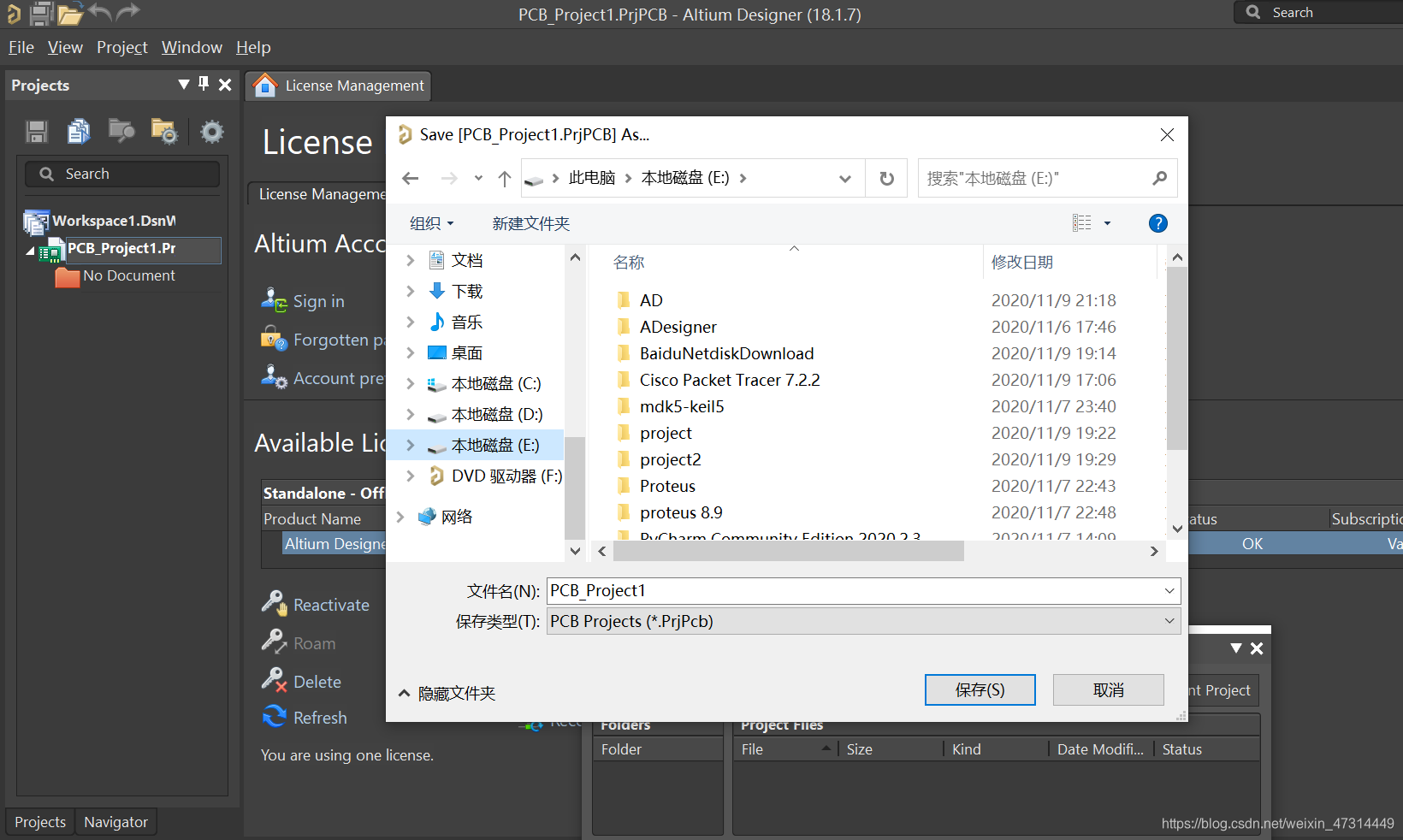

创建完之后，保存工程到自己想保存到的目录之下：

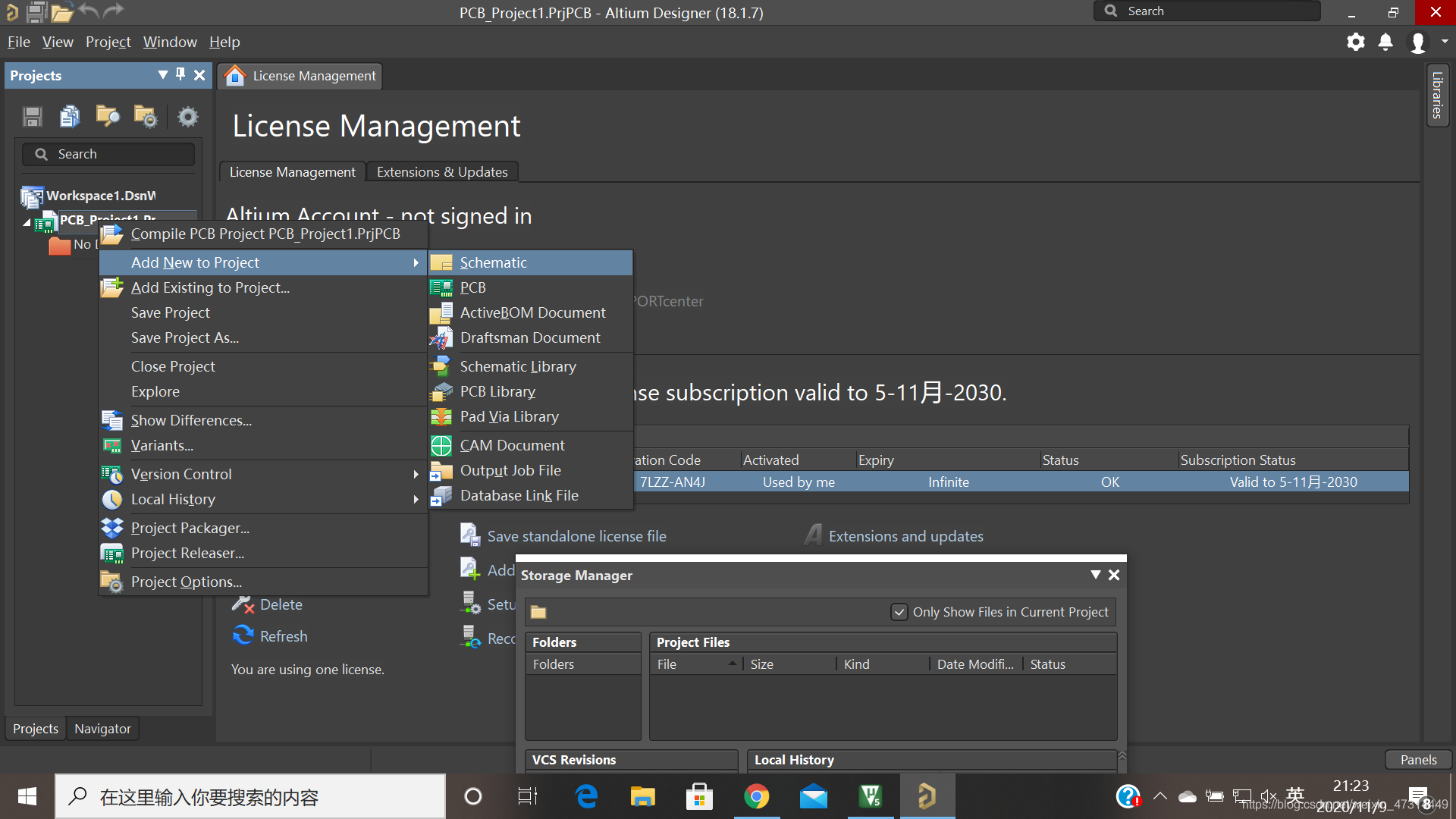

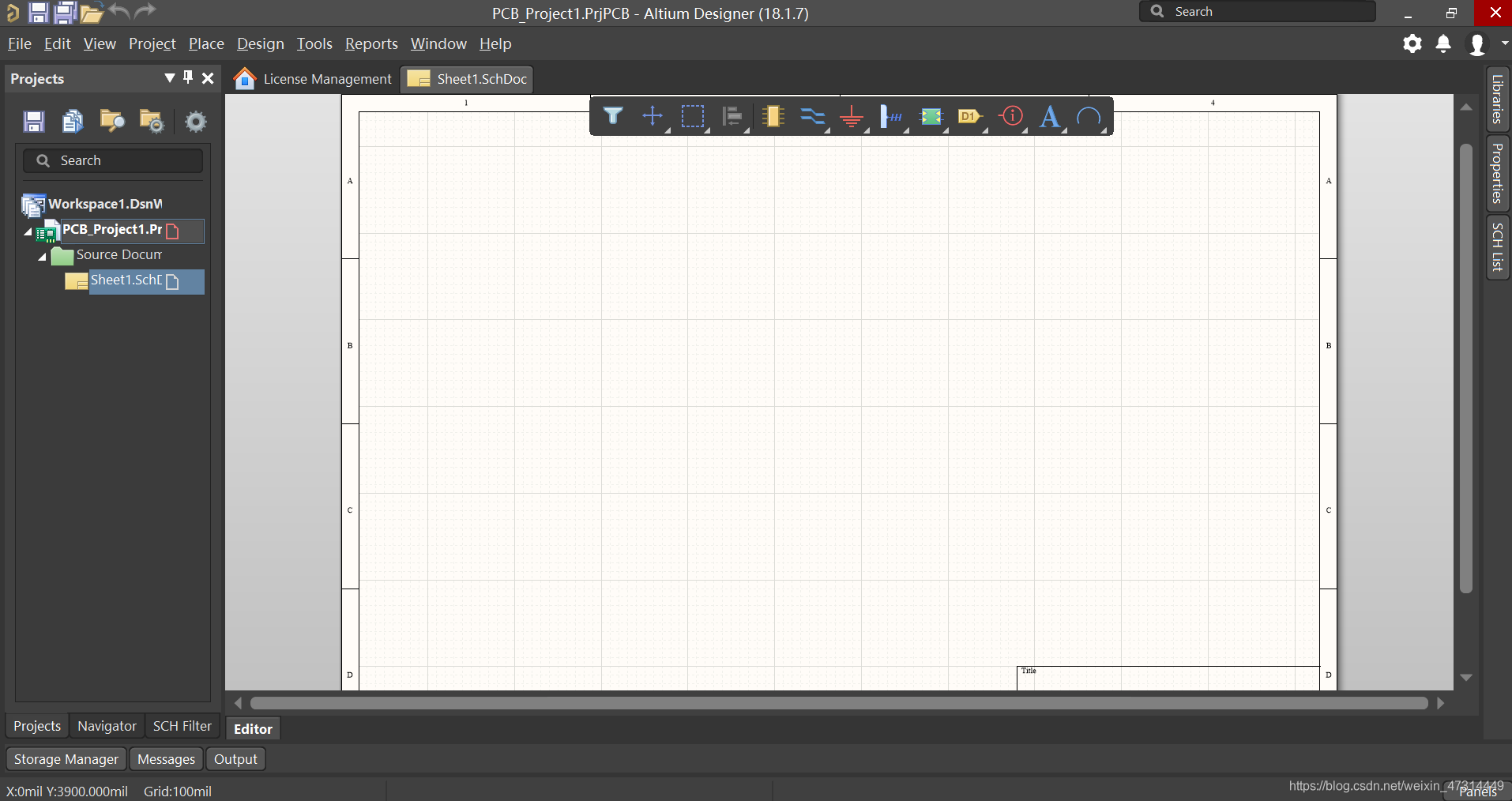

右击我们刚刚新建的工程，创建一个原理图

2、原理图绘制

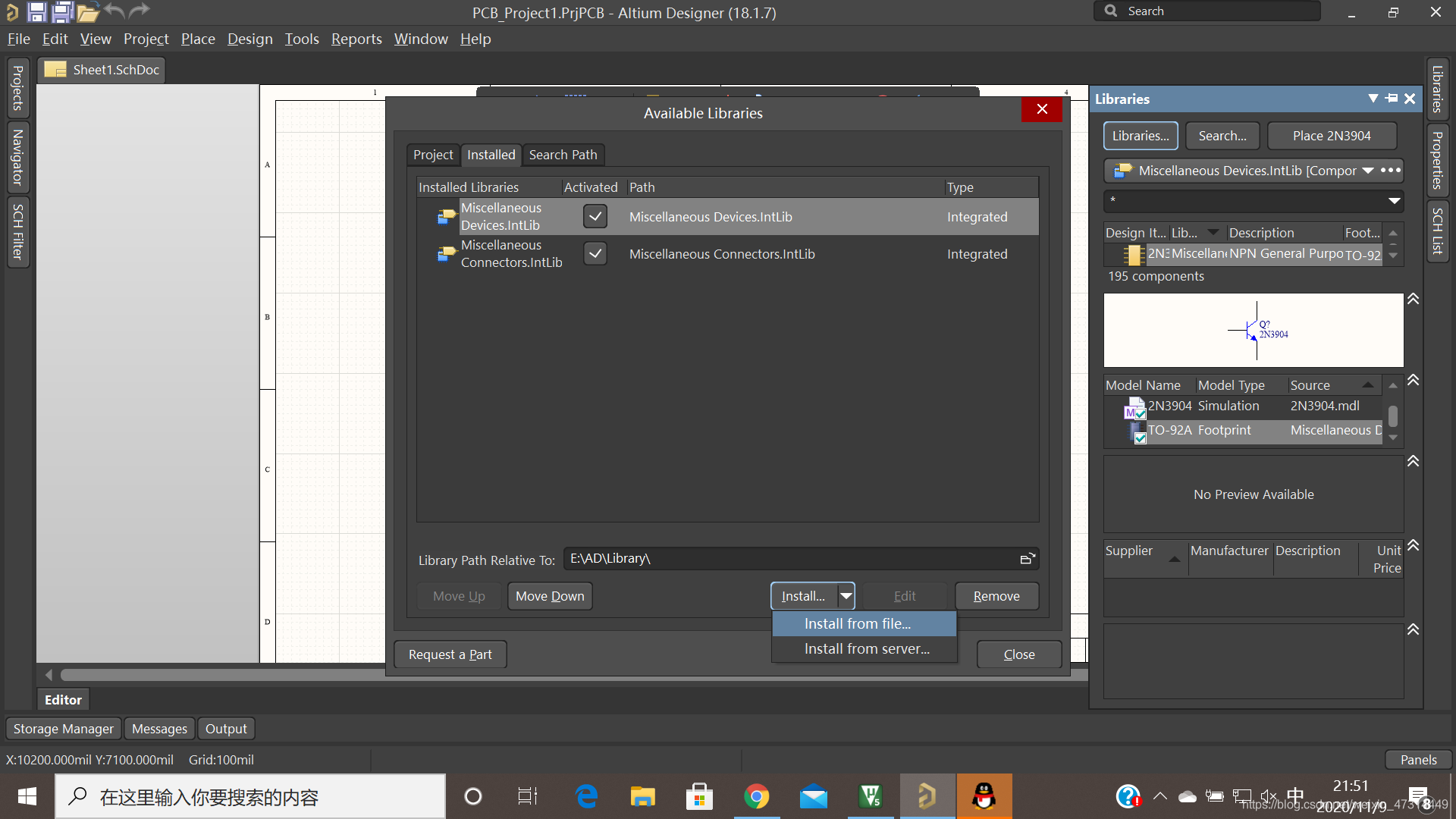

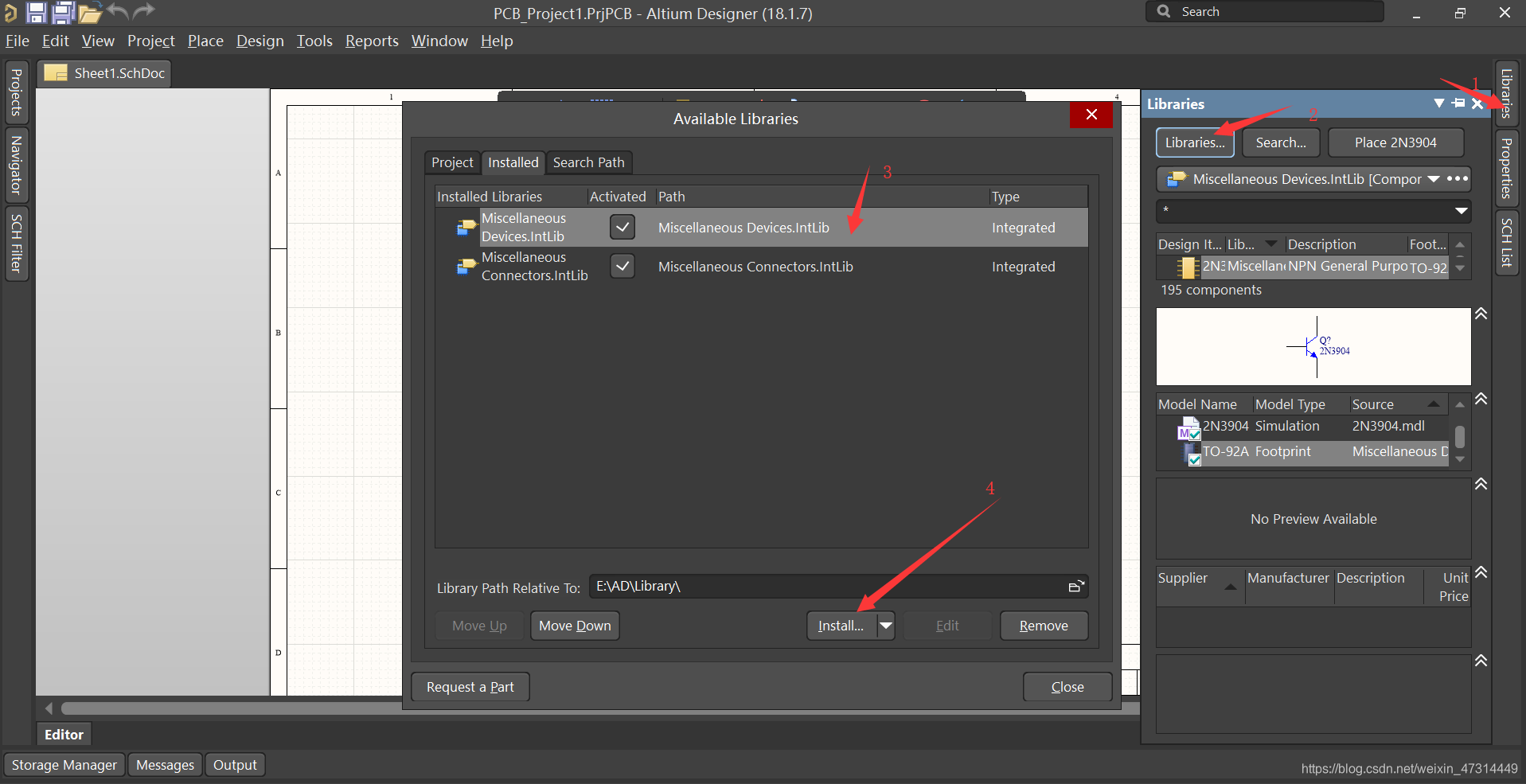

• 先下载好我们需要的库，然后添加到软件当中；

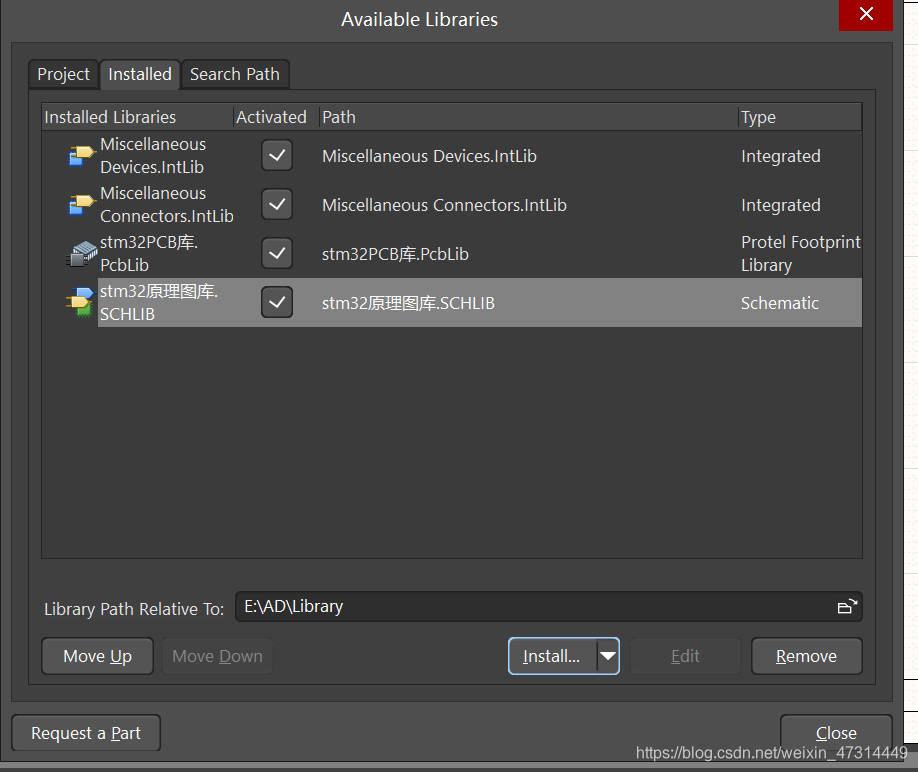

添加完成之后如下：

添加完库之后，我们就可以开始绘制原理图啦。

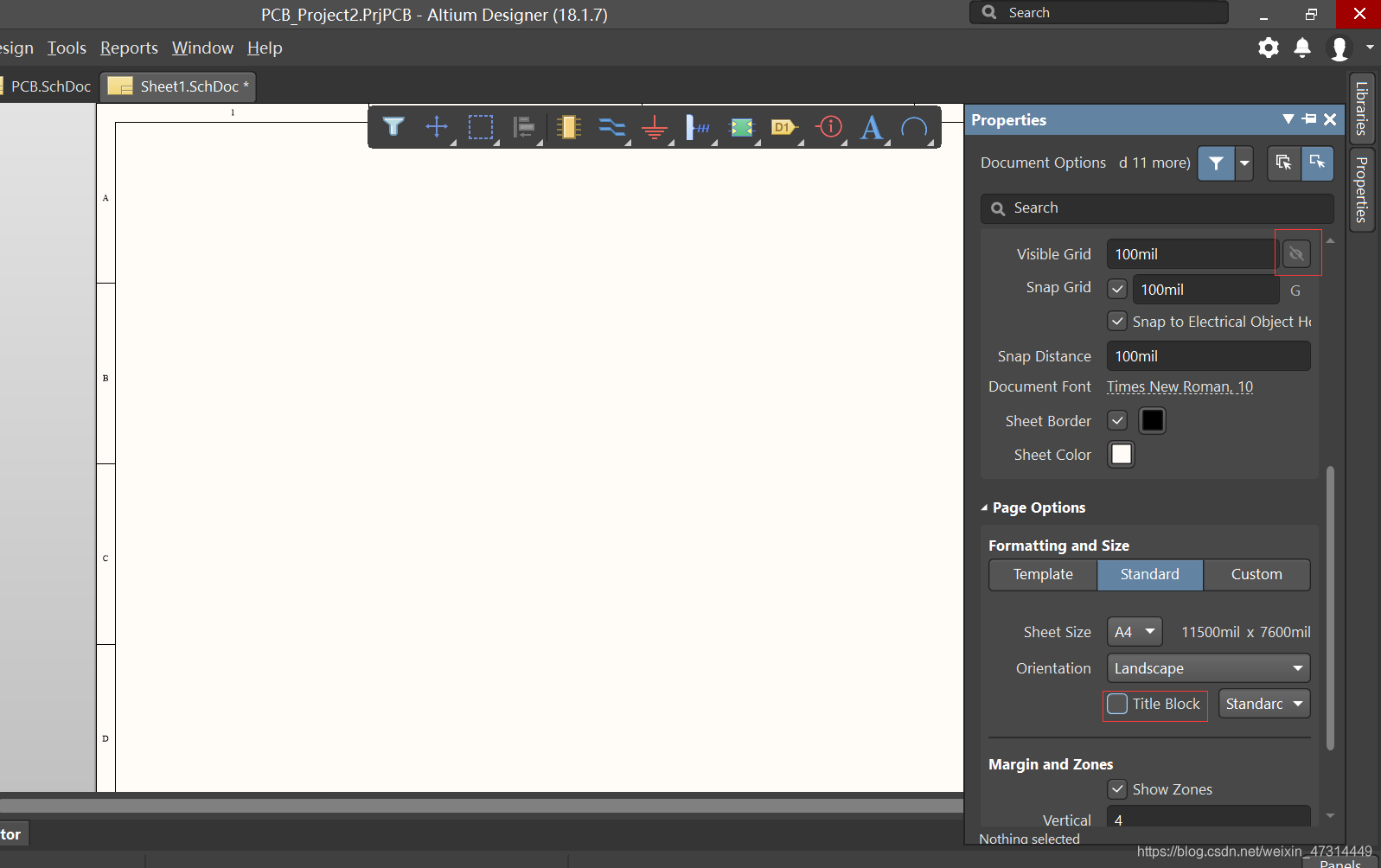

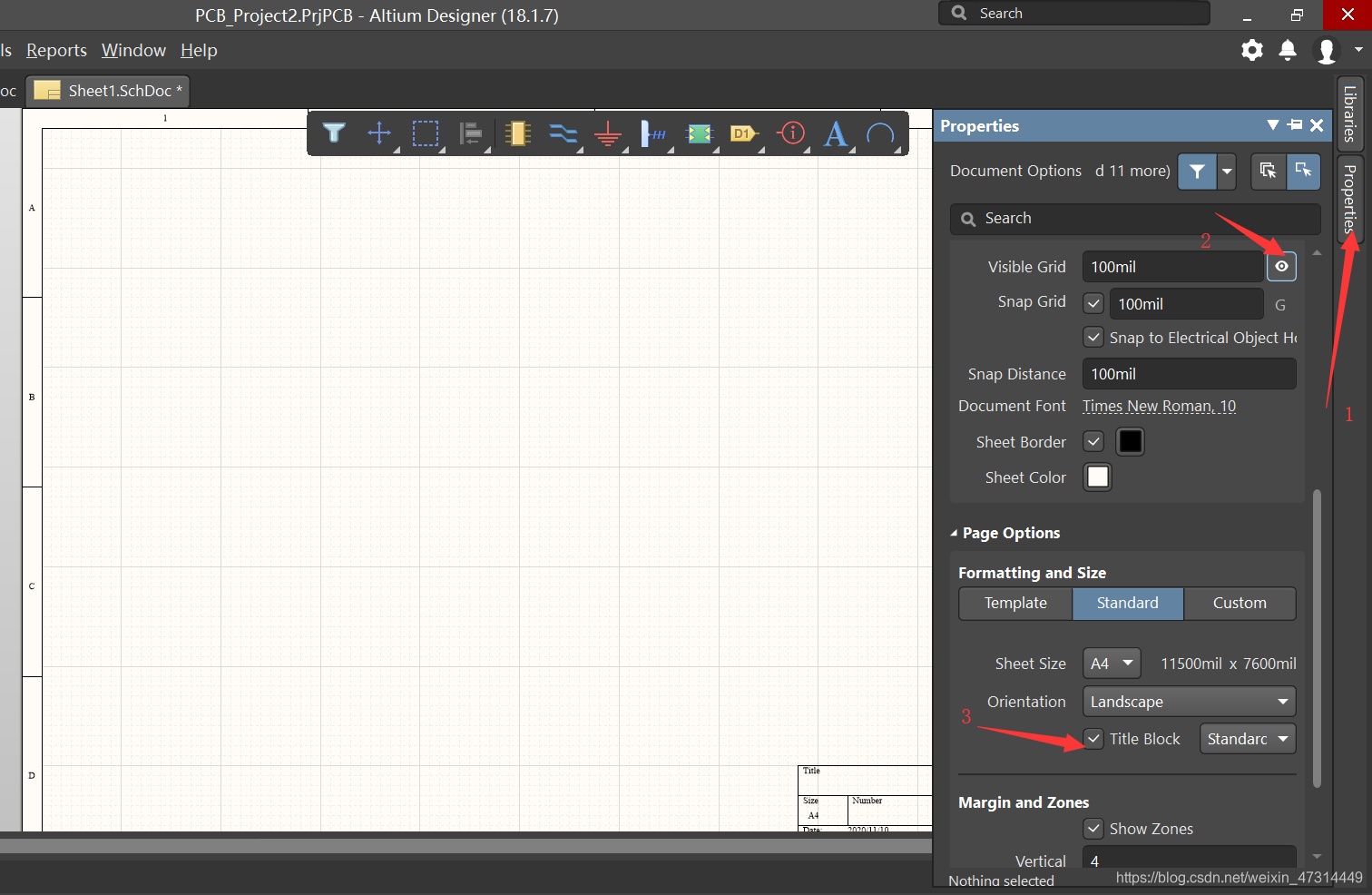

首先如果我们不需要绘图板上面的空格，我们可以把它去掉，还有右下角的Title Block也可以去掉，按下面步骤进行即可：

得到效果如下：

可以看到网格和右下角的title block都消失了。

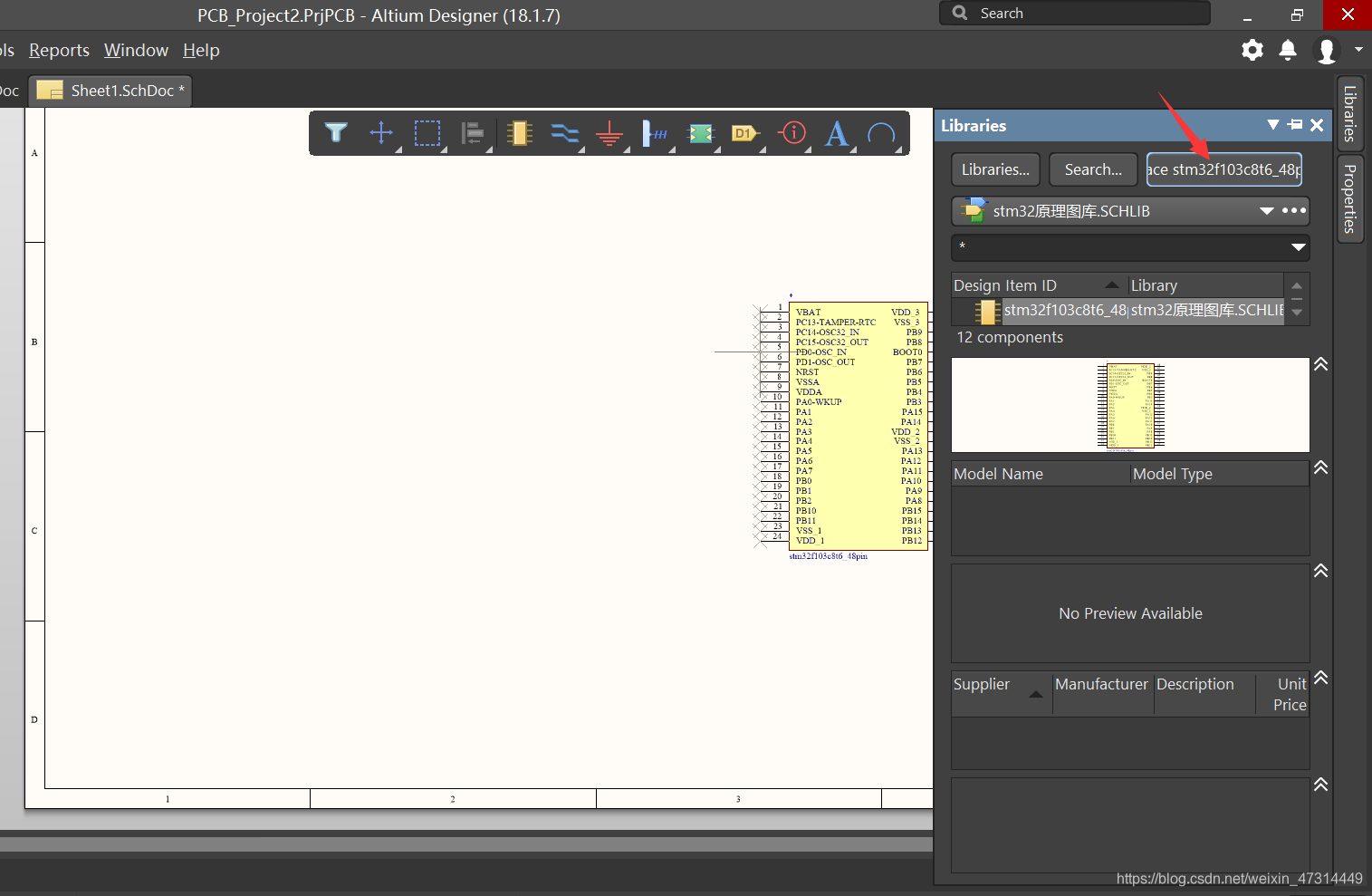

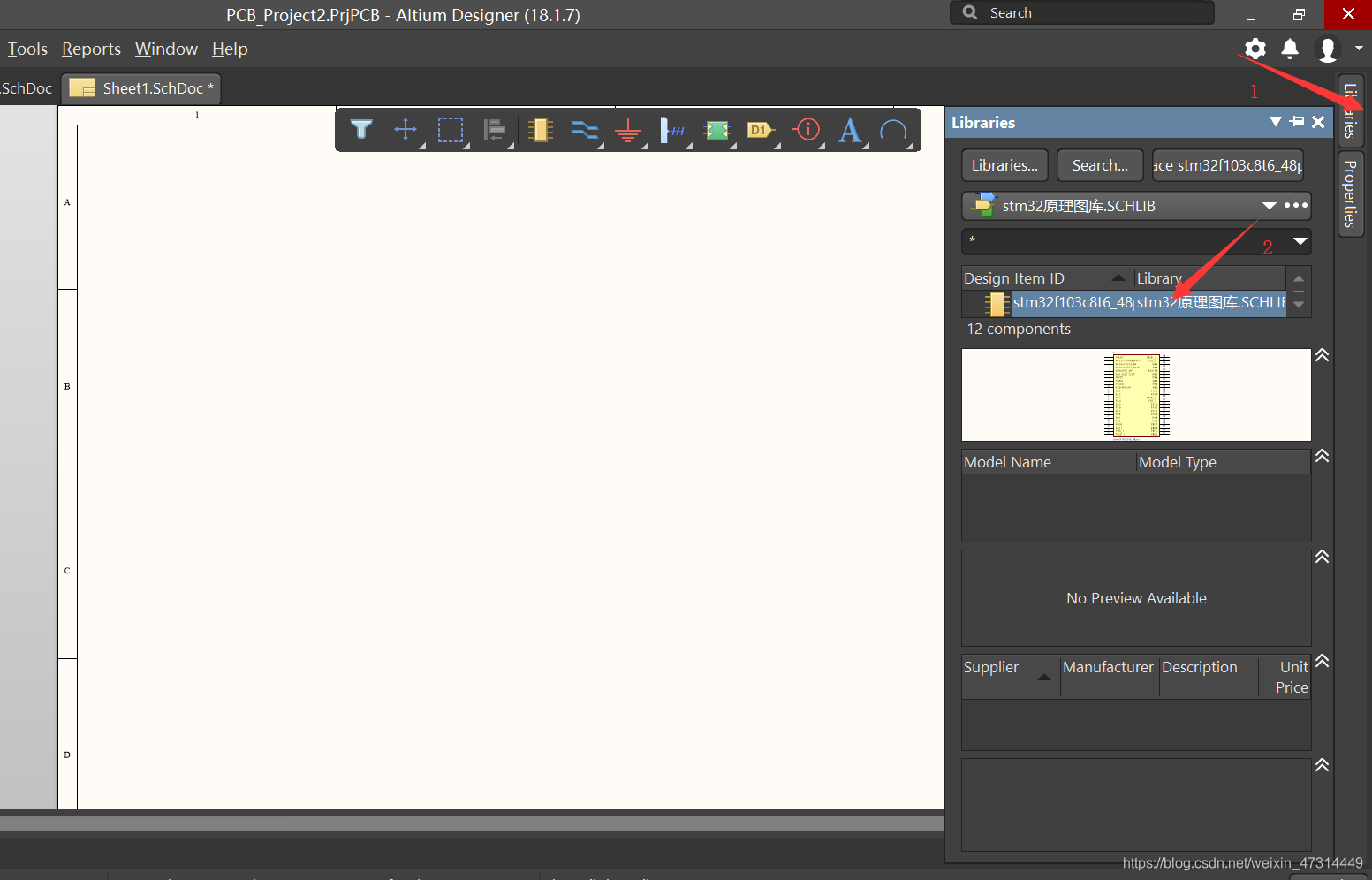

接下来，我们就可以开始绘制了，首先我们要选出我们需要的stm32芯片：

这里我们选中的是stm32f103c8t6_48芯片

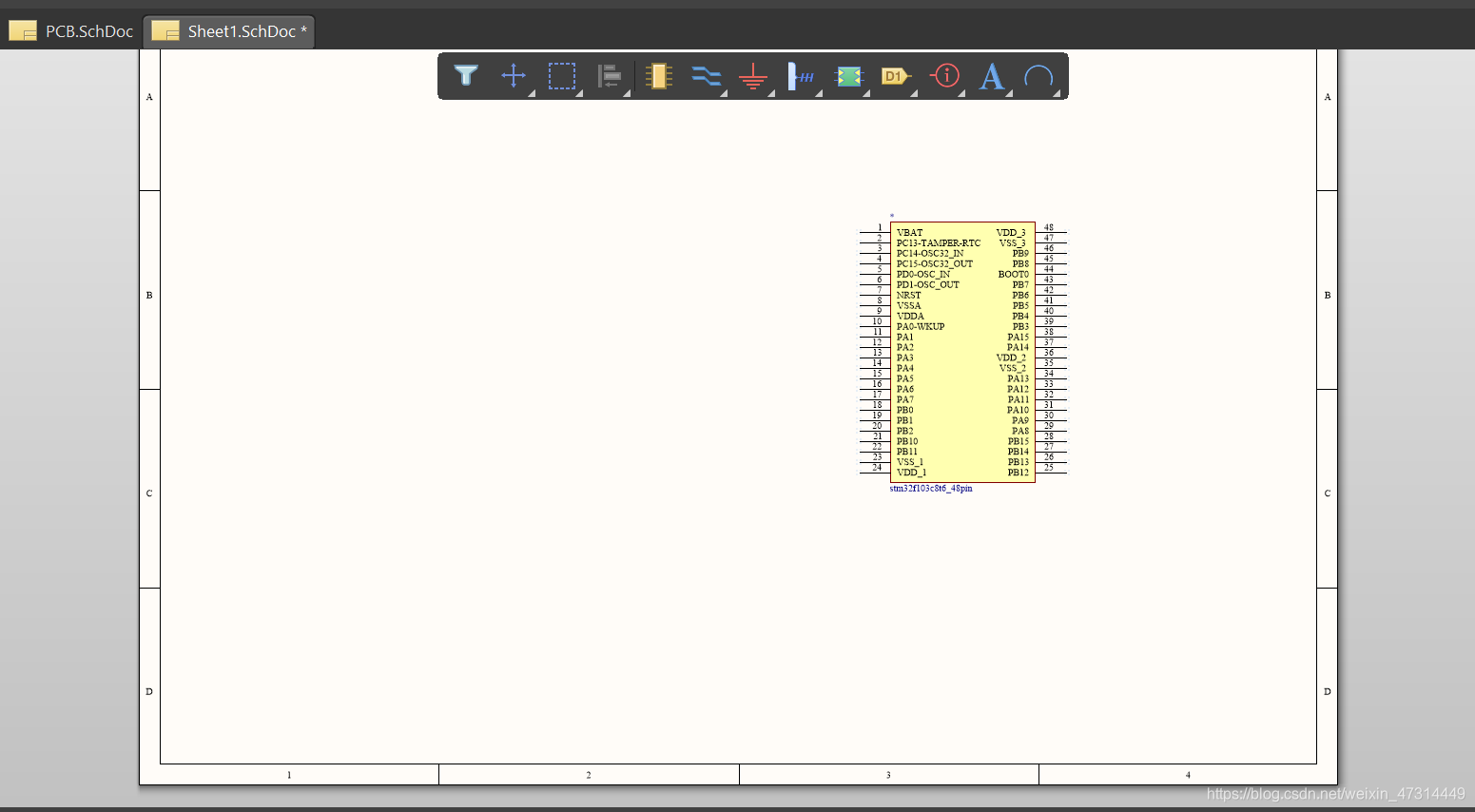

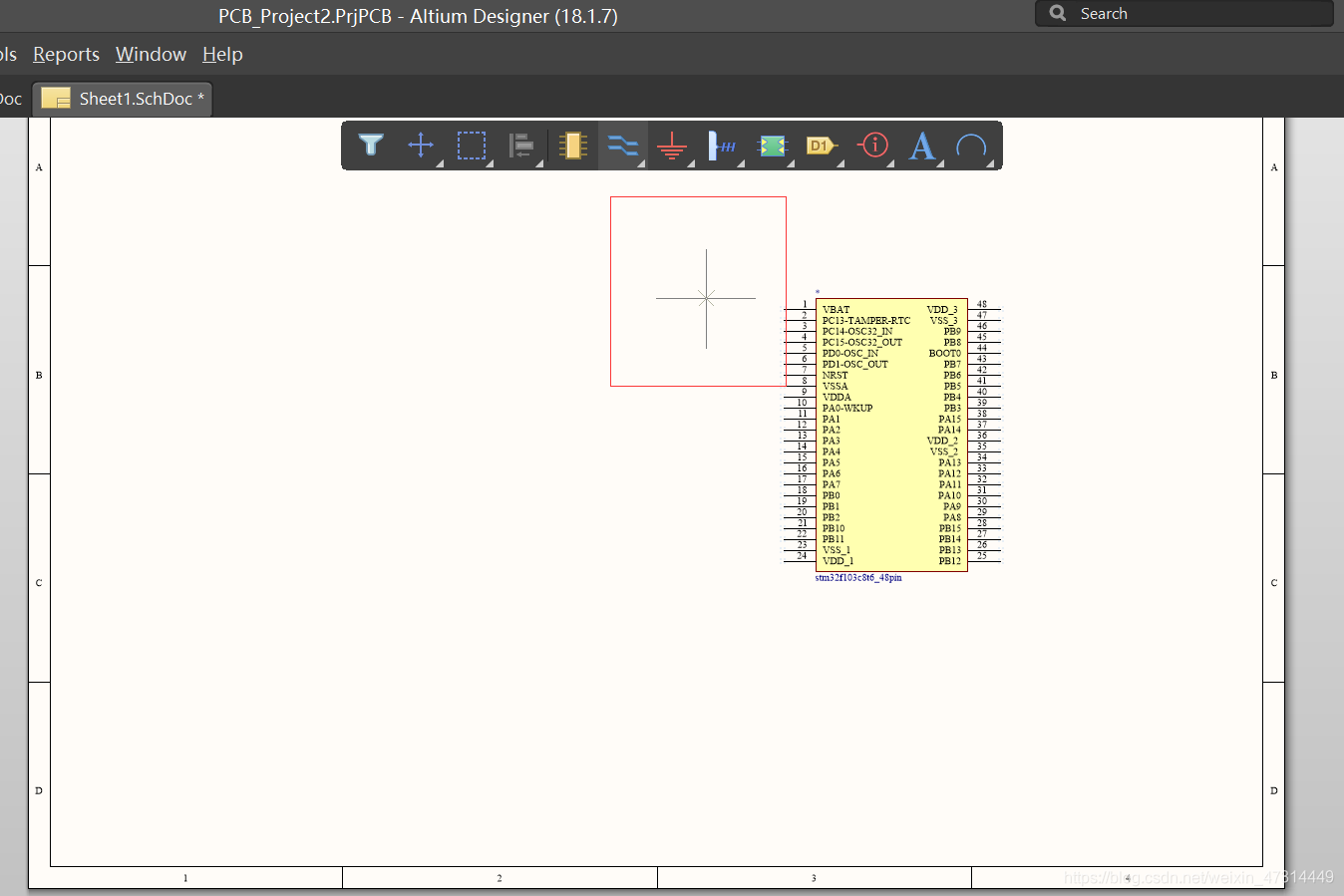

点击右上角箭头所指区域，然后将鼠标移到绘图板上点击右键放置：

下面先介绍一下表格上方漂浮的工具栏主要标志：

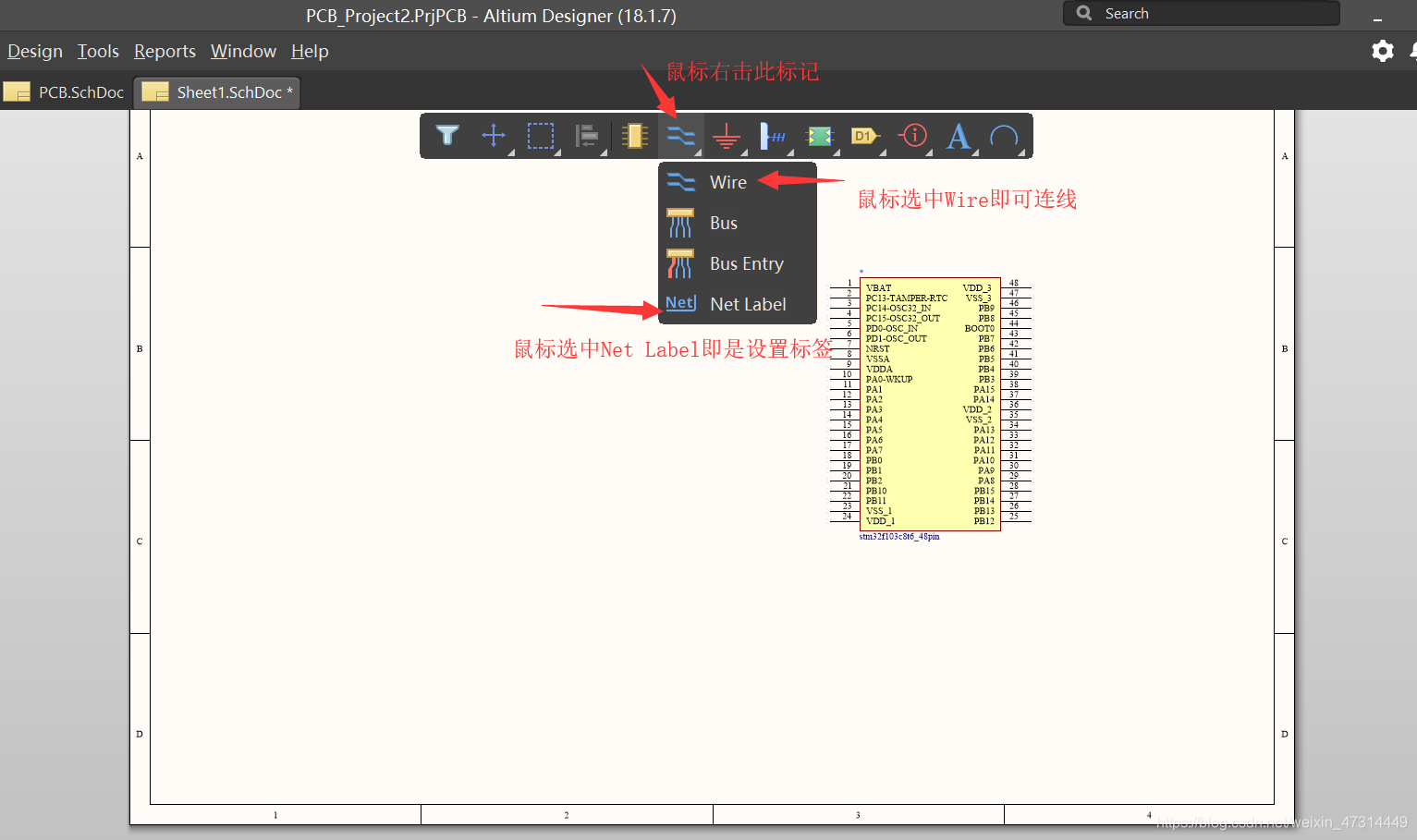

首先，我们来看一下Wire的使用，选中Wire

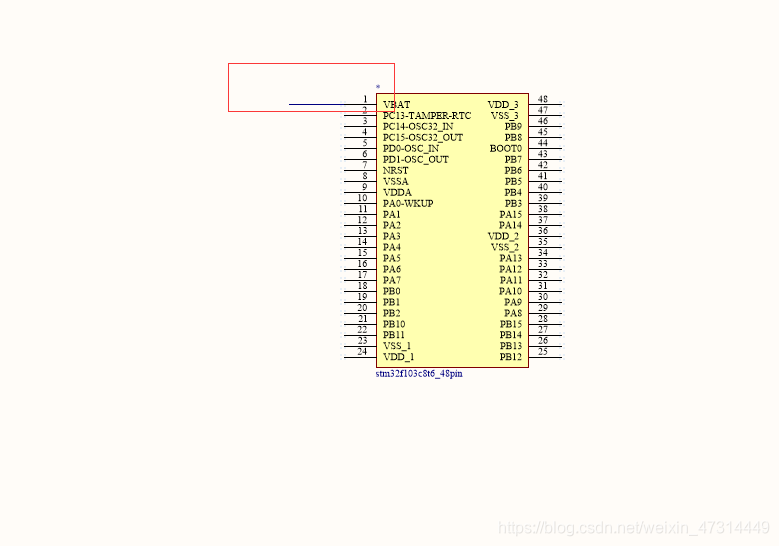

出现如图框起来的标志，然后我们对芯片引脚进行加长，效果如下：

Wire也可以用于各种元器件的连线。

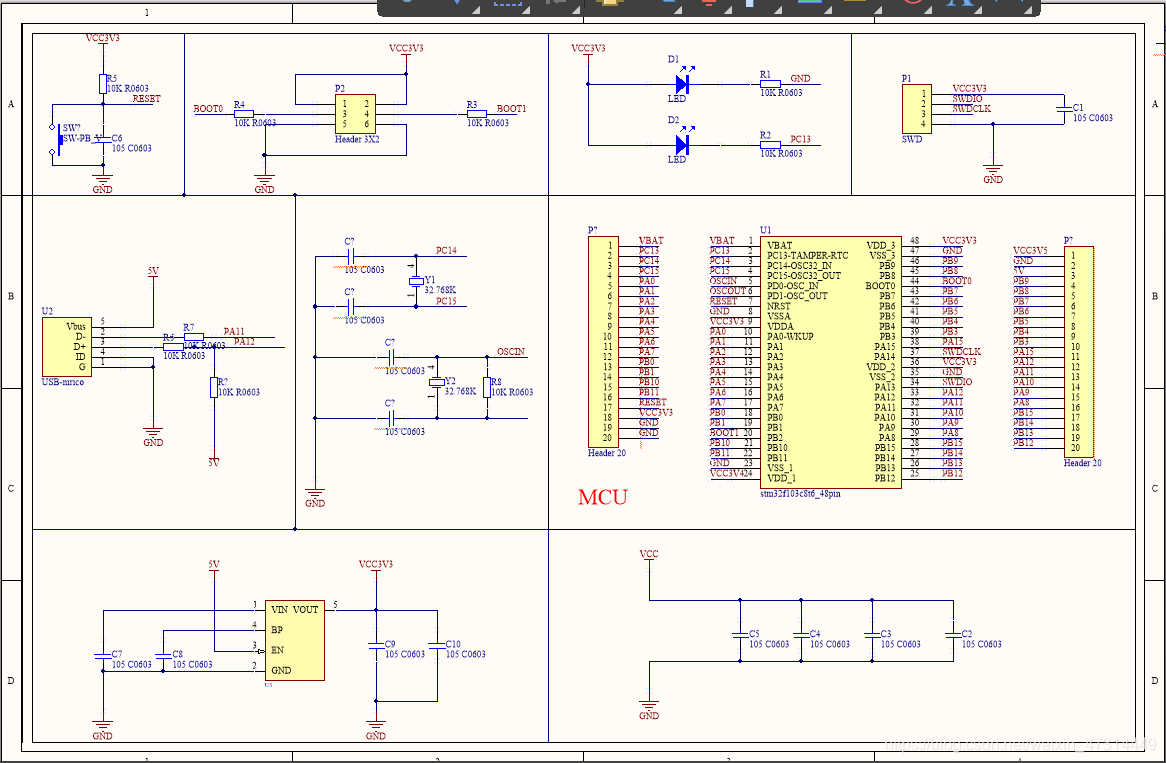

绘制好的原理图如下：
