文章目录

第三章内存管理
第四章文件管理

第三章内存管理

内存的基础知识

在这里插入图片描述
什么是内存，有何作用

几个常用的数量单位

指令工作原理

装入的三种方式–绝对装入

灵活性最差，换台电脑可能就不行了

在这里插入图片描述
装入的三种方式–可重定位装入

运行期间不能再移动程序，也不能再申请空间

在这里插入图片描述
装入的三种方式–动态运行时装入

从写程序到程序运行

链接的定义

在这里插入图片描述
链接的三种方式

知识点小结

这里讨论的关于逻辑地址和物理地址，指的是，指令中包含操作码和操作参数，操作参数里的地址问题，不是指令本身的地址
三种装入方式和三种链接方式，别搞混了；
- 装入方式是关于逻辑地址转成物理地址的
- 链接方式是将编译后的若干个目标模块和所需库函数链接在一起

在这里插入图片描述

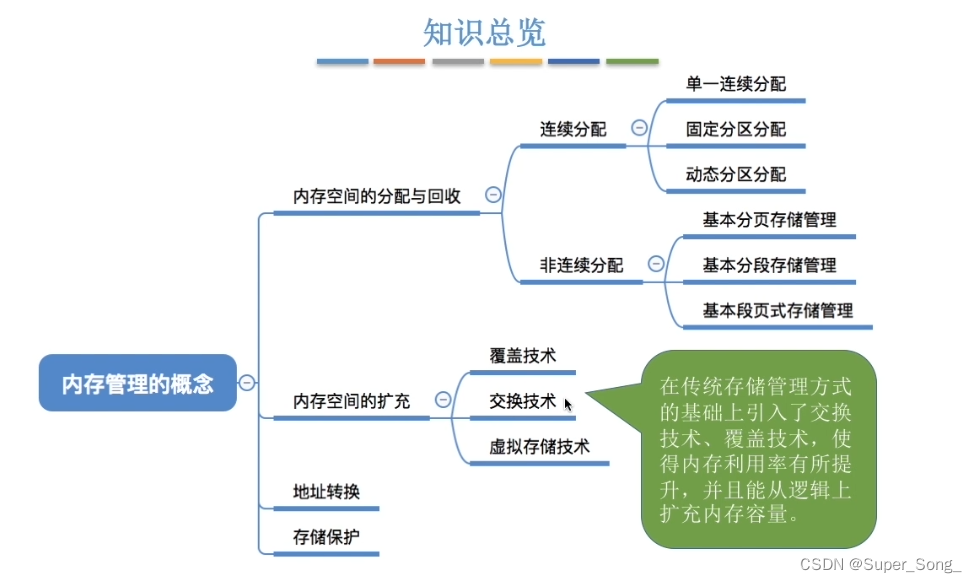

内存管理的概念

操作系统如何对内存进行管理
在这里插入图片描述
内存空间的分配与回收

知识点比较多，后面再详细探讨

在这里插入图片描述
内存空间的扩展

虚拟技术，把物理上很小的空间扩展为逻辑上很大的空间

在这里插入图片描述
地址转换

逻辑地址转为物理地址，即三种装入方式

在这里插入图片描述
内存保护

让各个进程只能访问自己的内存空间
两个方案

在这里插入图片描述
知识点小结

覆盖与交换

在这里插入图片描述
覆盖技术

覆盖技术举例

这里举例的前提是，程序是依次调入执行的
缺点：对用户不透明，增加编程负担

在这里插入图片描述
交换技术

第二章讲的处理机的中级调度就是实现交换技术
注意：换出到外存的是进程运行的相关程序和数据，但是进程的PCB仍然保留在内存，便于把进程换入内存

在这里插入图片描述
思考问题

磁盘存储空间：对换区，文件区
对换区追求换入换出速度，I/O速度比文件区更快
文件区追求存储空间利用率，采用离散分配方式管理空间
换出的数据主要放在对换区

在这里插入图片描述
知识点小结

主要出选择题

在这里插入图片描述

连续分配管理方式

在这里插入图片描述
单一连续分配

内存中只能有一道用户程序，独占，不可以多道用户程序
不一定采取内存保护，因为只有一道用户程序
无外部碎片，有内部碎片

在这里插入图片描述
固定分区分配

将用户空间划分为若干个固定大小的分区，每个分区装入一道作业
分区大小相等，分区大小不等

在这里插入图片描述
分区说明表

操作系统用来记录各个分区的情况，是一个数据结构（链表或数组）
无外部碎片，有内部碎片

在这里插入图片描述
动态分区分配

进程装入内存时，才会根据进程大小动态的建立分区，因此分区大小和数目是可变的
思考问题

在这里插入图片描述
动态分区分配–用什么数据结构记录分配情况

空闲分区表，空闲分区链

在这里插入图片描述
动态分区分配–如何选择分区

在这里插入图片描述
动态分区分配–如何进行分区的分配与回收

分配：分完了，还有剩余空间，则修改分区表；没有剩余了，则去掉这个空间分区记录

在这里插入图片描述
动态分区分配–如何进行分区的分配与回收

回收：回收区有相邻的空闲分区，则进行合并，修改表记录；没有相邻空闲分区，增加一个表记录
各个表项的排序规则需要看具体的动态分区分配算法来确定

在这里插入图片描述
外部碎片，内部碎片

某一进程需要一块大的连续内存空间，但这些外部碎片不满足需求，但这些外部碎片的总和满足
采用紧凑技术解决外部碎片
紧凑技术正好适合搭配装入技术中的动态重定位技术，因为程序可能会更换在内存中的位置
紧凑之后需要修改各个进程的起始地址，进程起始地址保存在PCB中，

在这里插入图片描述
知识点小结

外部碎片，内部碎片经常出选择题
紧凑技术也出过选择题，回收内存分区的四种情况也出过真题

在这里插入图片描述

动态分区分配算法

在这里插入图片描述
首次适应算法

空闲分区地址按照递增的顺序排列，保存在空闲分区表或空闲分区链
分配或者回收空闲分区后，在修改对应的表或链

在这里插入图片描述
最佳适应算法

空闲分区按照容量递增的顺序链接，每次分配内存时按照顺序查找空闲分区链或表
如果分配会或回收空闲分区之后，还要修改表项或者链中记录，如果不在满足容量大小递增的顺序了，还要调整空间分区表或链的排列顺序，重新回到容量递增顺序
缺点：会产生很多的外部碎片

在这里插入图片描述
最坏适应算法

优先使用最大的连续空闲区
空闲分区按照容量递减的顺序链接
解决了最佳算法的隋品太多
缺点：消耗了很多大的空闲分区，再有大进程来，就没有内存分区可用了，

在这里插入图片描述
临近适应算法

每次从上一次查找结束的位置，开始检索
可以将空闲分区地址排成一个循环链表，按照地址递增的顺序
无需对链表进行重新排列，因为是按地址递增排列的，算法开销比较小；比最佳和最坏的算法开销小
首次适应算法也有问题，每次都要从头查找，而临近算法不用从头查
临近适应算法也导致了高地址部分的大分区更可能被使用，并划分为小分区，导致最后无大分区可用，
四种算法，首次适应算法效果最好

在这里插入图片描述
知识点小结

很容易出题
理解算法思想，各个算法的优缺点；开销大是因为可能要排序
邻近适应算法略难理解，再细品一下

在这里插入图片描述

基本分页存储管理的概念

本节是高频考点，也是难点

针对的是非连续分配管理方式
在这里插入图片描述
分页存储

内存空间分成一个个大小相等的页框/页帧/内存块/物理块/物理页面
一个进程的逻辑地址也分成页/页面，页的大小与内存块是一样的
操作系统将进程的一个个页存放在内存的一个个内存块中，因此进程的页面与内存的内存块有一一对应关系
进程的页可以不用连续存放到内存中
注意区分概念：
- 进程的逻辑地址划分：页，页面
- 内存的物理地址划分：页框，页帧，内存块，物理块，物理页面

在这里插入图片描述
重要的数据结构–页表

用于将逻辑地址的页与物理地址的内存块进行一一对应
页表通常存放在PCB中

在这里插入图片描述
每个页表项占多少字节（先看块号）

例题中，块号至少有20位，我们的计算机一般以字节为单位，因此就是至少3字节，24位
重要考点，经常让我们通过内存块数量求出块号至少占多少字节

在这里插入图片描述
页号占多少字节

类比数组，页表项是连续存放的，块号是固定的位数
因此页号是隐含的，只需知道页表项的起始地址即可推算任意页号的存放地址

在这里插入图片描述
因此每个页表项的字节数就是块号的字节数

如何实现地址转换（复习连续存放时）

逻辑地址+偏移量

在这里插入图片描述
如何实现地址转换（分页存放）

进程的各个页面时离散存放的，但页面内部是连续存放的

在这里插入图片描述
举例

页面大小最好是2的整数次幂

逻辑地址刚好可以划分为两部分，页号+页内偏移量
页面大小=内存块大小
物理地址也可以划分两部分，块号+块内偏移量（页内偏移量）
如果页面大小是2的整数次幂，可以这样快速算出，也能提高计算机效率；如果不满足2的整数次幂，只能用土办法

在这里插入图片描述

为什么页面大小取2的整数次幂

逻辑地址结构

知识点小结

基地址变换机构

在这里插入图片描述
基本地址变换机构

程序未执行时，页表起始地址和页表长度放在PCB中
进程被调度时，操作系统内核将他们存放到页表寄存器中PTR

在这里插入图片描述
基地址变换过程

进程切换时，内核程序PCB中取出必要信息，恢复进程数据，
比如把页表起始地址和页表长度放到PTR中，把下一条指令的逻辑地址放到程序计数器PC中
因此我们要把下一条指令的逻辑地址转为实际的物理地址
考试经常出题，给出逻辑地址，页表，计算求物理地址

在这里插入图片描述

例题

理解也是管理中地址是一维的
初学者经常忘记对页号的越界检查

在这里插入图片描述
对页表项大小的进一步探讨

页表项也存放在内存中，也要面对内存块大小的影响
本例中，开始用三个字节编址内存块号，因此一个页表项占三字节，因此页表项在一个内存块中存放最后会有剩余碎片的
这不利于页表项的查询，因此用四个字节编址内存块号，即一个页表项占四字节，刚好在内存块中可以存满（考试一般不考，了解即可）
做题时，我们依然按三字节这个思路求解，四字节的思路是实际应用的思路
进程的页表也是装在连续的内存块中的

在这里插入图片描述

知识点小结

本节十分重要，经常作为大题，小题考察
地址变换过程最重要，掌握过程，熟练手算过程
本节中介绍的基本地址变换方式一共访问了两次内存

在这里插入图片描述

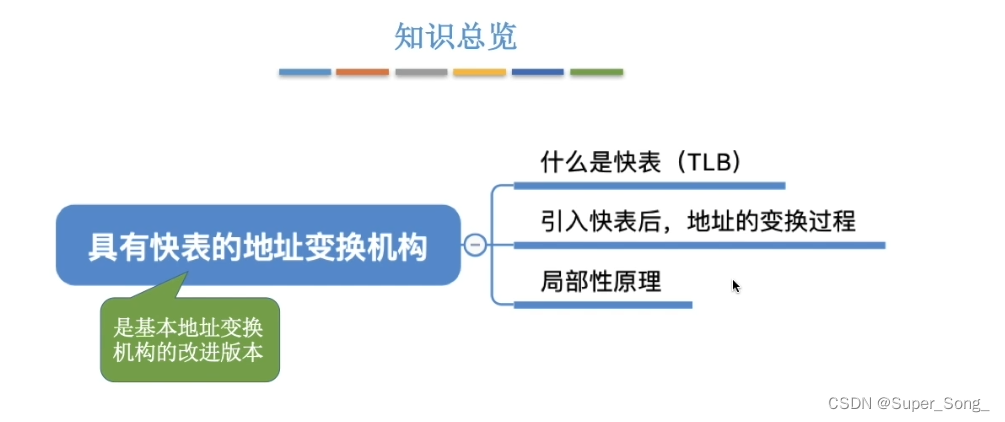

具有快表的地址变换机构

在这里插入图片描述

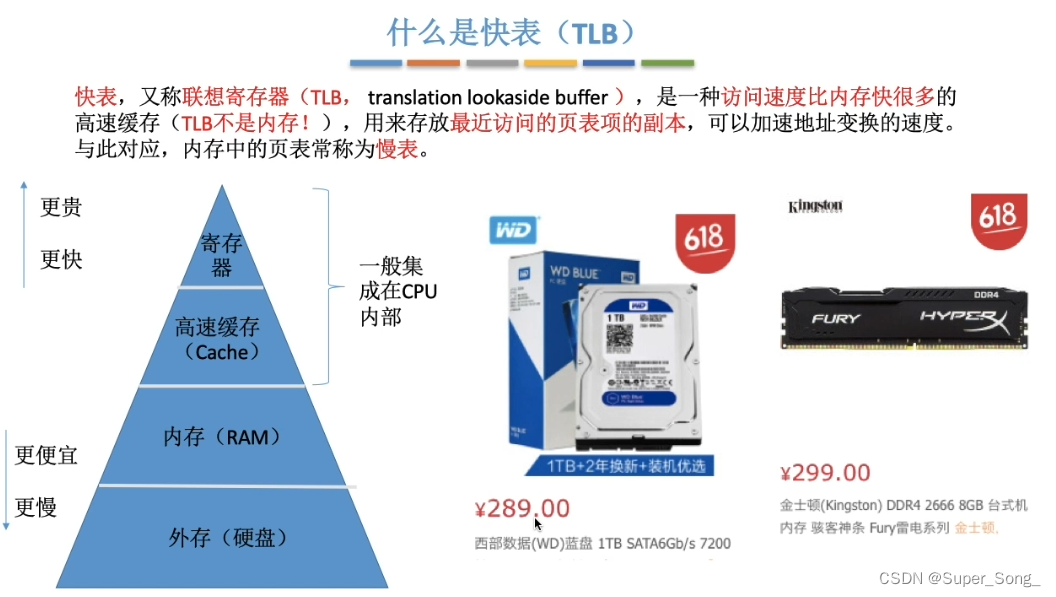

什么是快表

联想寄存器，TLB，是高速缓存，专门存放最近访问的页表项副本，不是内存，
内存中的页表常称为慢表
CPU访问缓存的速度比内存快得多

在这里插入图片描述

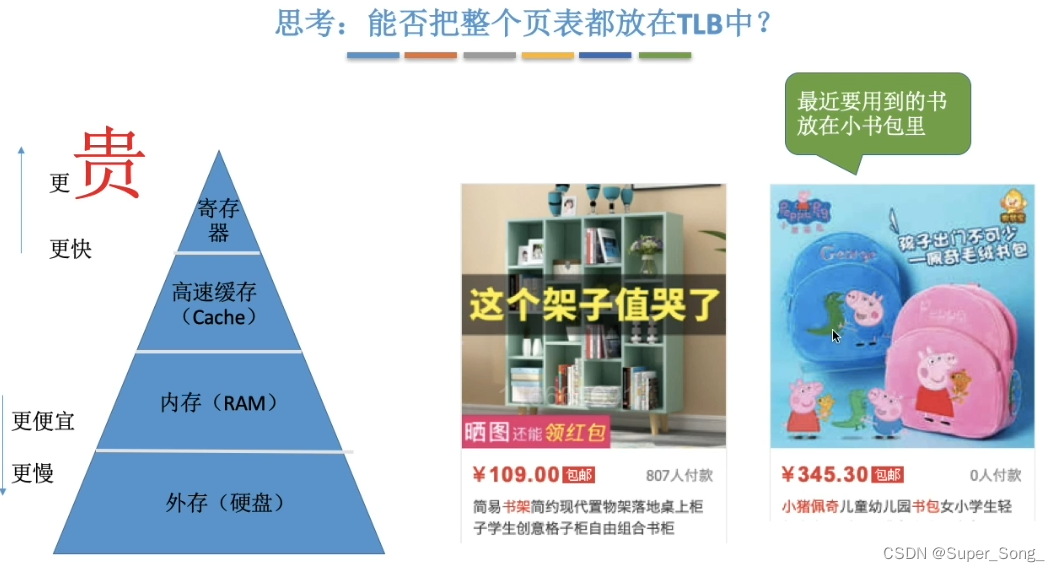

能否把整个页表都放在TLB中
在这里插入图片描述
快表的作用

快表是一个专门的硬件，当进程切换的时候，快表也会清空
查询过程
- 拿到逻辑地址，先检查是否越界
- 根据页号查快表是否可以命中，如果命中直接内存块好+页内偏移=物理地址，访问内存（一次访存）
- 如果快表不命中，访问慢表（一次访存），查询内存块号，将最近使用过的页表项存入快表；然后内存块好+页内偏移=物理地址，访问内存（二次访存）
快表存放的是页表中的一部分

在这里插入图片描述

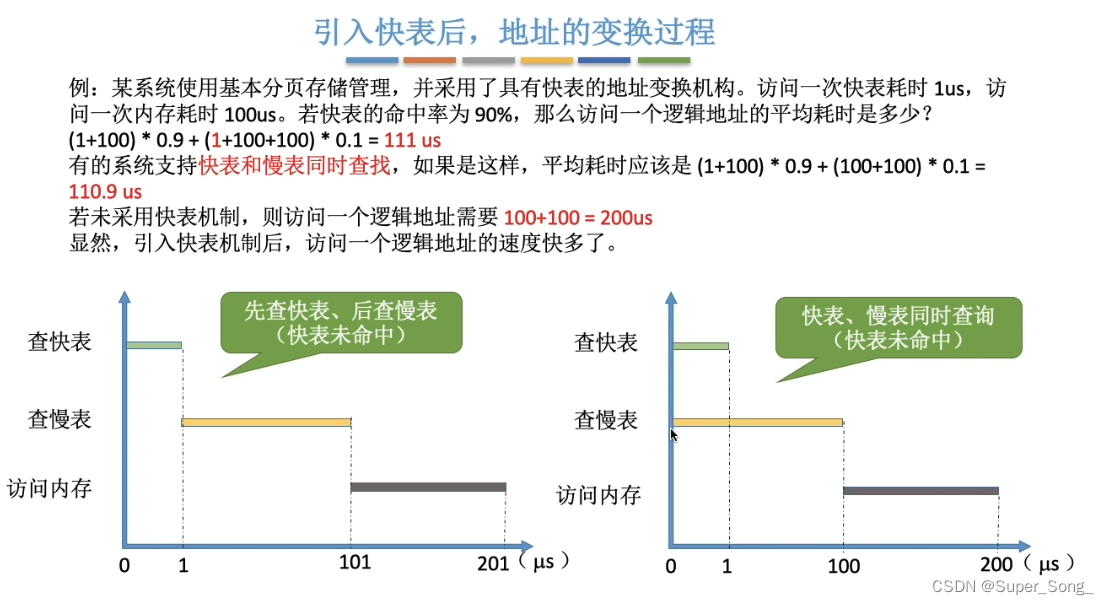

快表慢表同时查找

做题时需要注意细节，究竟是快表慢表同时查找，还是先查快表再查慢表

在这里插入图片描述

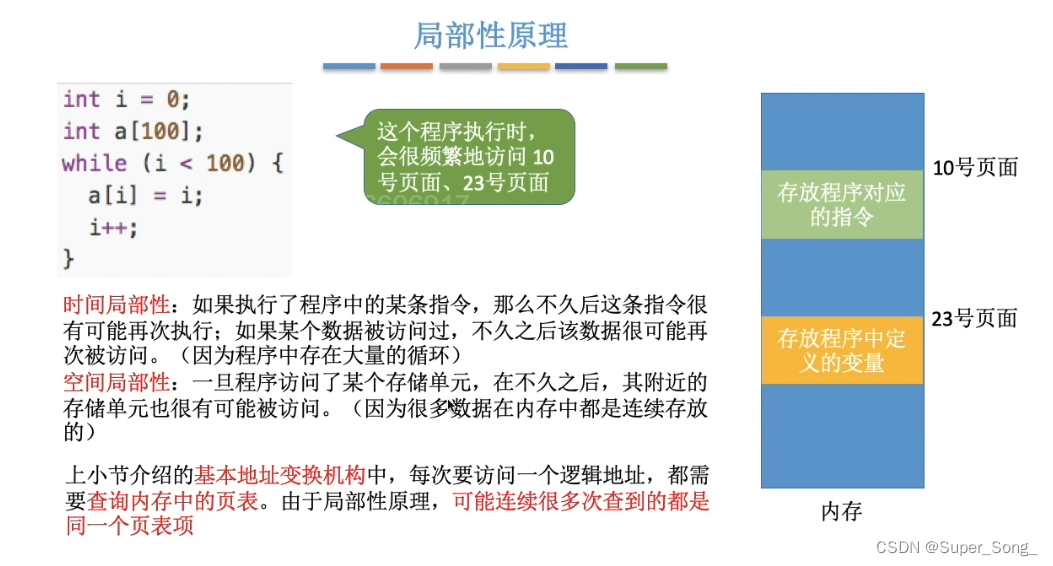

局部性原理

基于局部性原理，我们把访问过的慢表的页表项存到快表，下次需要访问的逻辑地址有很大几率还在原来的这个页表里
因此这个页号的页表项存在快表里，有大概率会被命中

在这里插入图片描述
知识点小结

理解TLB与普通Cache的区别

在这里插入图片描述

两级页表

在这里插入图片描述
单级页表存在的问题

不要忘记，页表项中只保存了内存块好，页号是隐含的，因此这要求页表项必须是连续存放的
如果把图中的2的20次方的页表项，一个页表项4B，需要2的10次方个页框（内存块）连续存放这些页表项，显然很吃力
本来设计内存块就是为了离散存放数据，结果存放页表项需要这么多连续的页框（内存块），丧失了离散存储的优点
局部性原理，没必要整个页表常驻内存

在这里插入图片描述

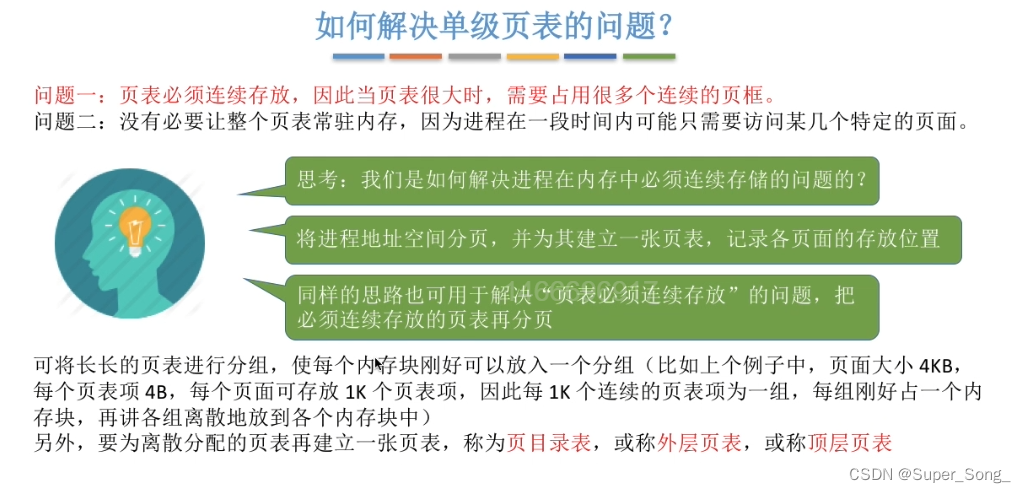

如何解决单级页表的问题

之前用分页的方式解决进程数据的连续存放问题
同样的思路，用分页的方式解决页表项连续存放的问题，给页表项分组，

在这里插入图片描述
两级页表的原理，地址结构

给页表项分组，每个分组刚好装满一个页框（内存块），每个分组就是一个小页表
再准备一个顶级页表，里面的每个页表项存放的就是，小页表号对应的页框（内存块）号
个人理解：需要注意的是，不管是上层表中的页表项里的小页表号，还是下层表中的页表项的页号，都是隐含的，因为是顺序存储。其实里面存的只有内存块号
对应的，将原来的页号编址，重新划分为两部分，一级页号（小页表号），二级页号（小页表内的页号）

在这里插入图片描述

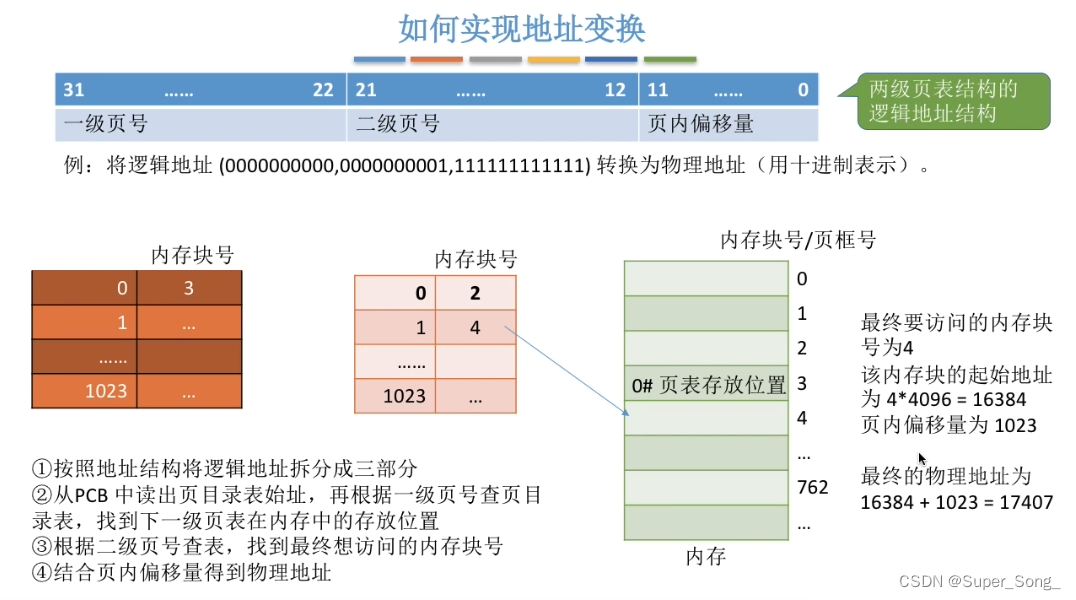

如何实现地址变换

图中为二级页表
1.根据逻辑地址一级页号查一级表（一次访存），得到内存块号（换成物理地址存的就是指定的二级表），表中内容给下一级查
2.根据逻辑地址中二级页号查二级表（二次访存），得到内存块号
3.内存块号+页内偏移=物理地址，找到指定数据（三次访存）

在这里插入图片描述

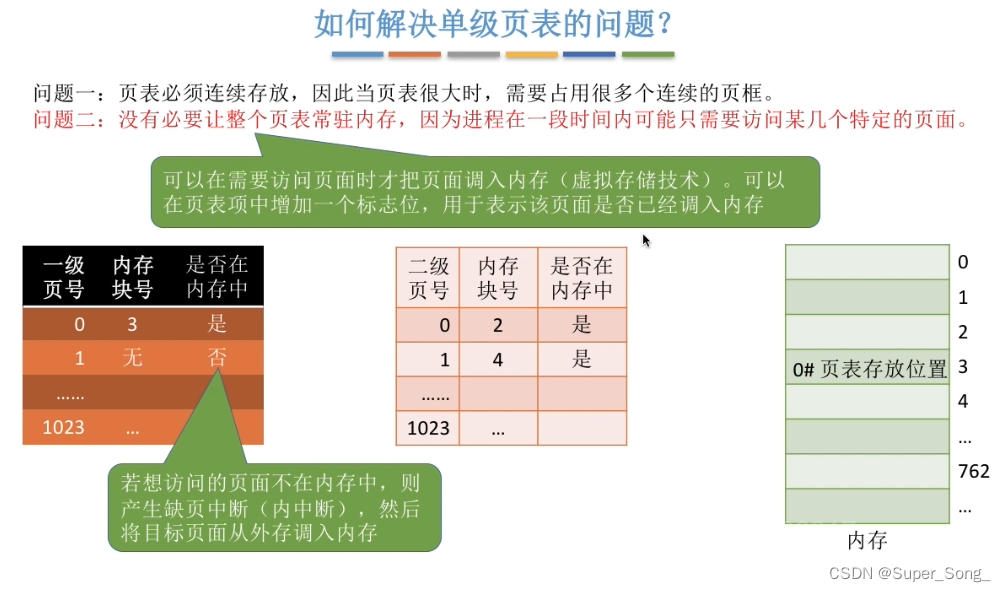

没必要让整个页表常驻内存

需要访问页面时才把页面调入内存，虚拟存储技术
页表项增加一个标志位，表示该页面是否已经调入内存
如果要放的页面不在内存，则产生内中断，然后将目标页面从外存调入内存，后面详细介绍

在这里插入图片描述

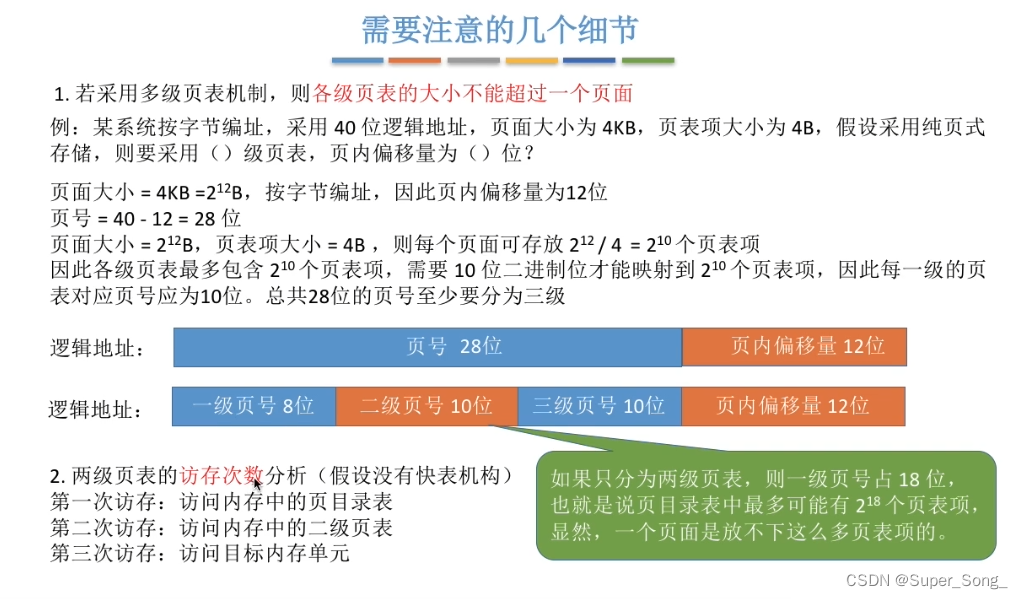

需要注意细节

若采用多级页表机制，则各级页表的大小不能超过一个页面，如果超出，就再分出层级
比如题中的逻辑地址页号有28位
经过计算，每个页面可以放2的10次方个页表项，因此每一个层级最多为10位编址
28位的页号拆分为8+10+10
这里很容易作为考点考察
假设没有快表机构，n级页表的访存次数为n+1，其中前n次查表，最后一次访问真正的数据
因此多级页表提高了内存空间的利用率，但是访存次数更多，速度降低

在这里插入图片描述

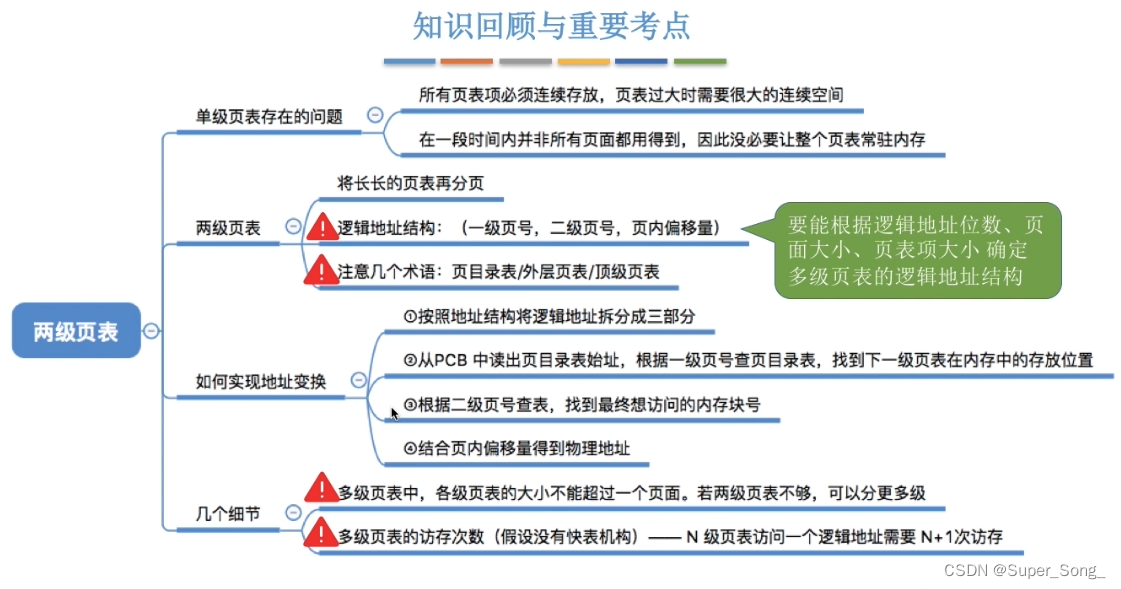

知识点小结

在这里插入图片描述

基本分段存储管理方式

在这里插入图片描述

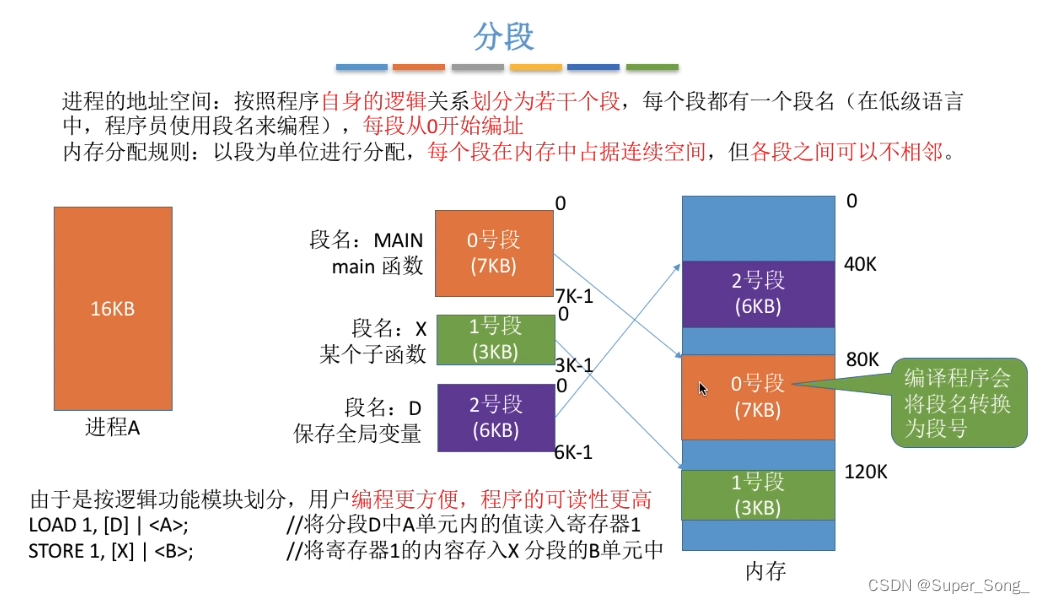

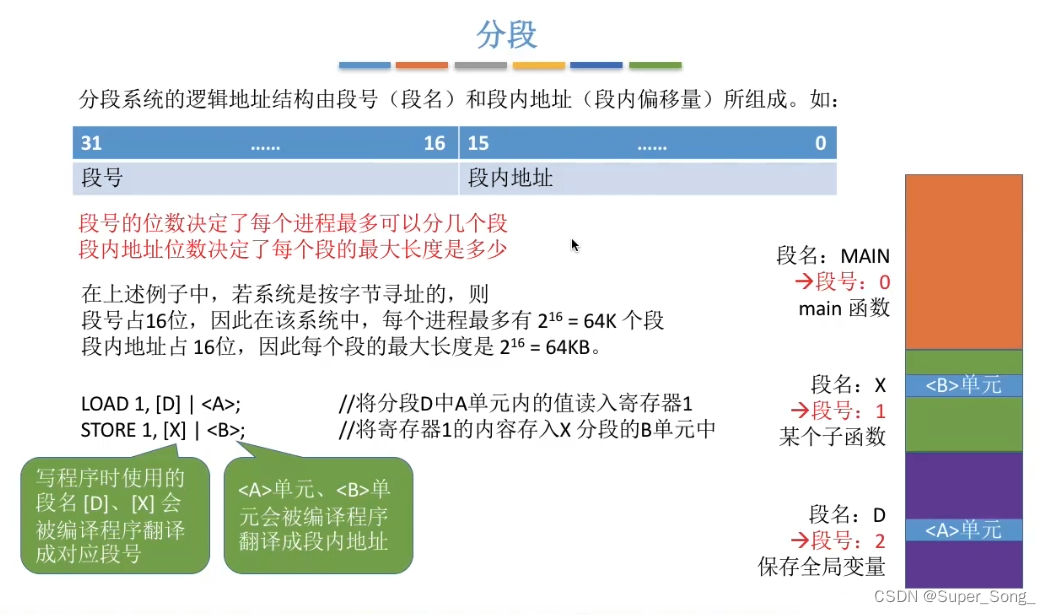

分段

分段系统的逻辑地址

段表

记录各个段的存放位置，类似于页表
每一条表项称为段表项
页表项没有记录页长，因为都是定长；段表项有段长，因为每个段长度不等；
基址表示几号端在内存中的起始地址
整个段表项是定长的，因此段号也是隐含的，段表中不需要记录段号
如何确定一个段表项的位数，看图中解释

在这里插入图片描述

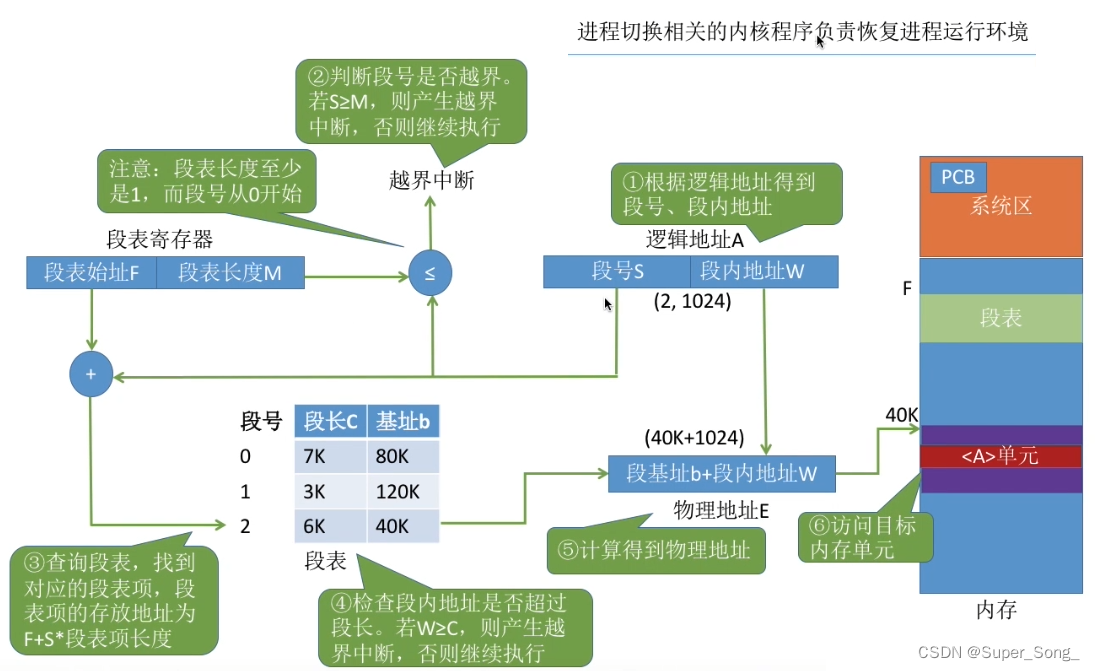

地址变换

过程与页表系统地址的转换大致相同
段表系统需要在第四步，检查段内地址是否超过段长，因为段长不是定长，这是段表系统与页表系统的主要区别
分页系统不需要对页内偏移地址检查是否超过最大长度，分页最大长度都是固定的

在这里插入图片描述

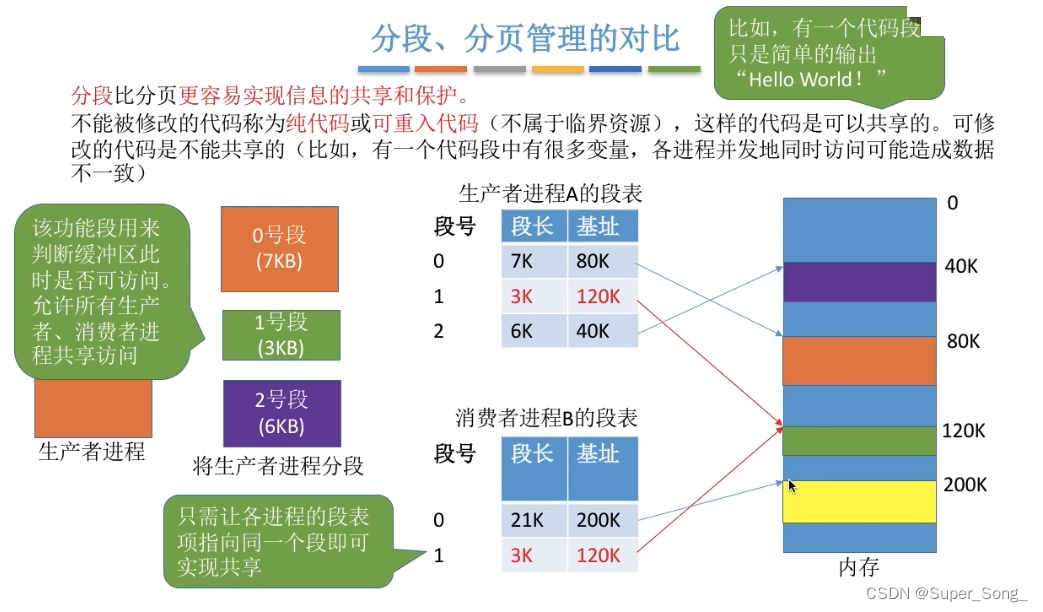

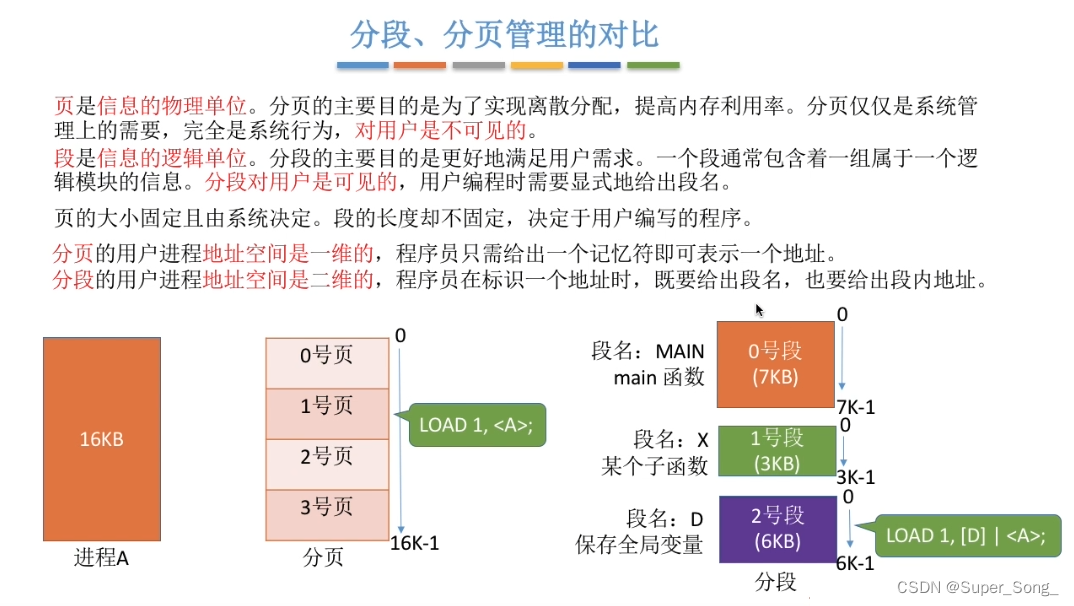

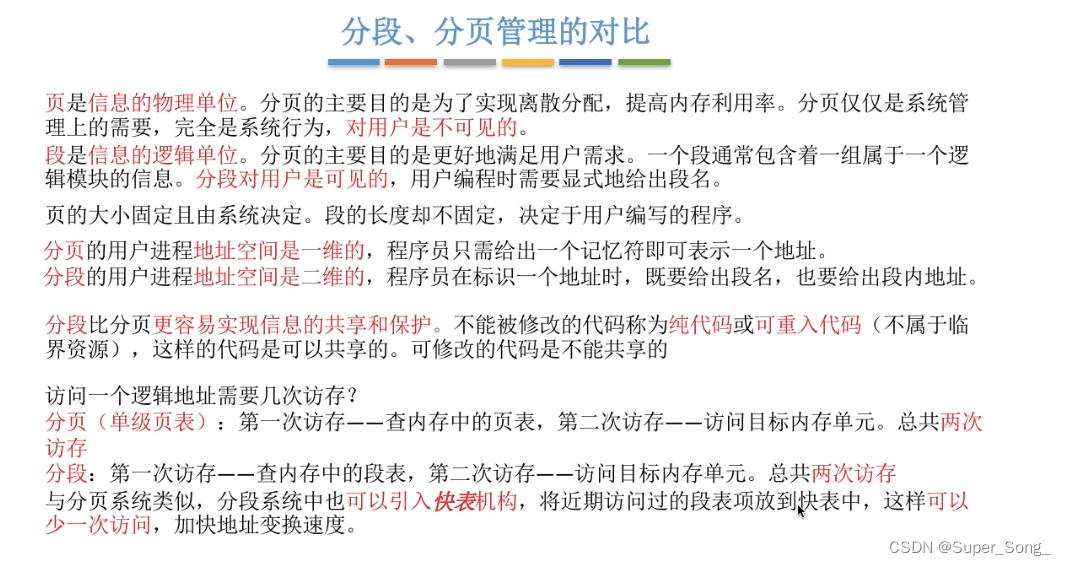

分段和分页管理的对比

选择题常考，一维，二维
分段比分页更容易实现信息的共享和保护

在这里插入图片描述
分段比分页更容易实现信息的共享和保护

分段和分页管理的访存次数

与单页表系统的访存次数一样，都是两次
分段系统也可以引入快表机构

在这里插入图片描述
知识点小结

分页与分段管理的对比容易出题

在这里插入图片描述

段页式管理方式

在这里插入图片描述

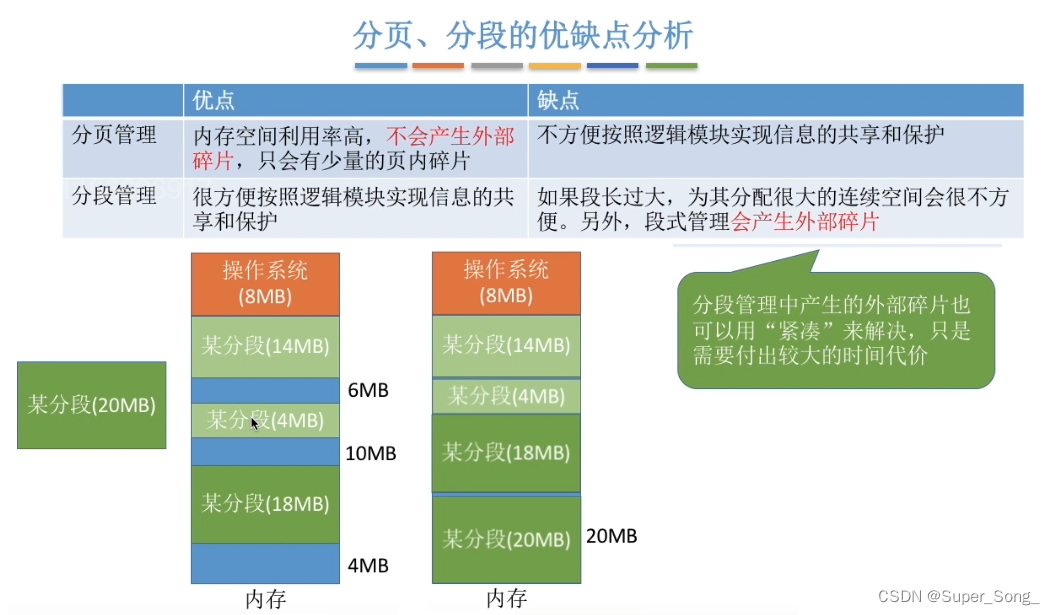

分页，分段的优缺点分析

分段+分页=段页式管理

先分段，再分页

在这里插入图片描述
段页式管理的逻辑地址结构

分段对用户可见，分页对用户不可见
因此，段页式管理的地址结构是二维的。对用户而言，像分段管理一样提供段号和段内地址信息即可。

在这里插入图片描述
段表，页表

段表中每个段表项是长度相同的
根据段号，查对应的段表项，段表项里记录了这个段对应的页表在哪个内存块上
根据上面的内存块号，找到某一段对应的页表
根据页表中也页号，找到对应的页表项，某一段某一页在哪个内存块上，
内存块号+页内偏移=物理地址
因此，一个进程有一个段表，段表里有几个段表项，就会对应几个页表

在这里插入图片描述

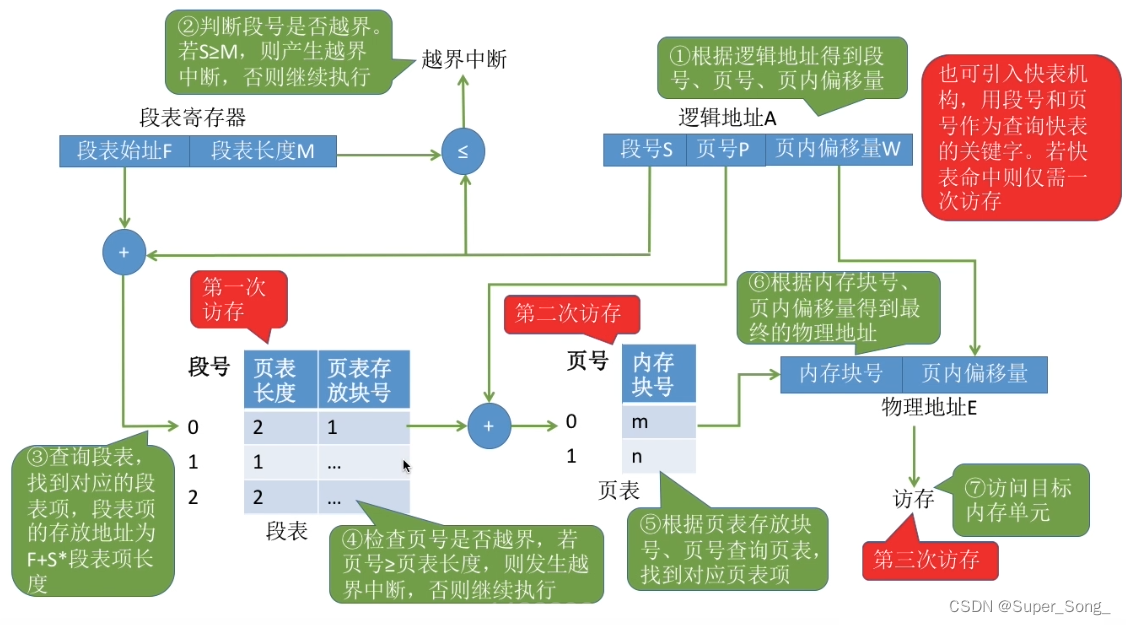

段页式管理的地址转换过程

两次检查
- 第一次越界检查：段号是否超过段表寄存器中的段表长度
- 第二次越界检查：页号是否超过段表项的页表长度
三次访存
- 第一次，访问段表
- 第二次，访问某一段对应的页表
- 第三次，访问最终目标的内存单元
可以引入快表机构，用段号和页号作为查询快表的关键字，如果命中，仅需一次访存

在这里插入图片描述
知识点小结

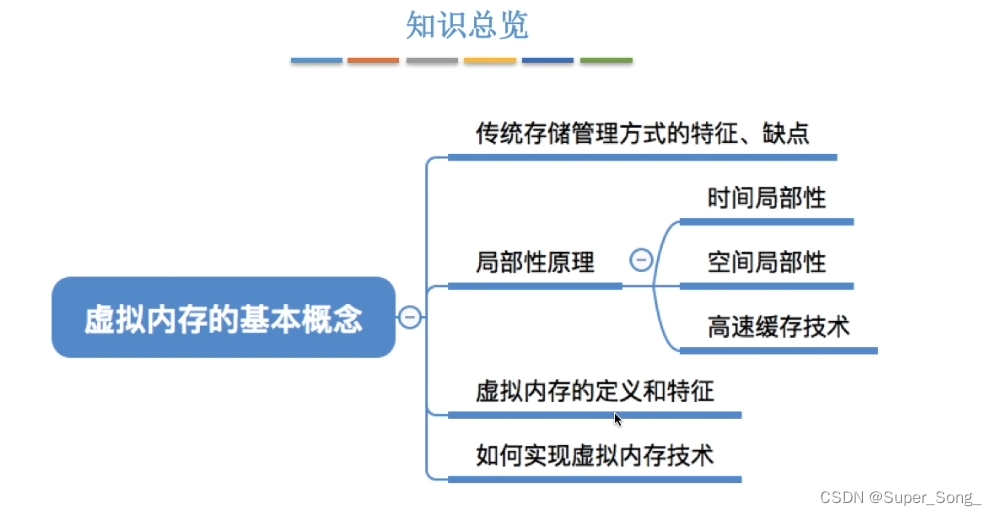

虚拟内存的基本概念

在这里插入图片描述
虚拟内存技术是基于高速缓存技术的发展

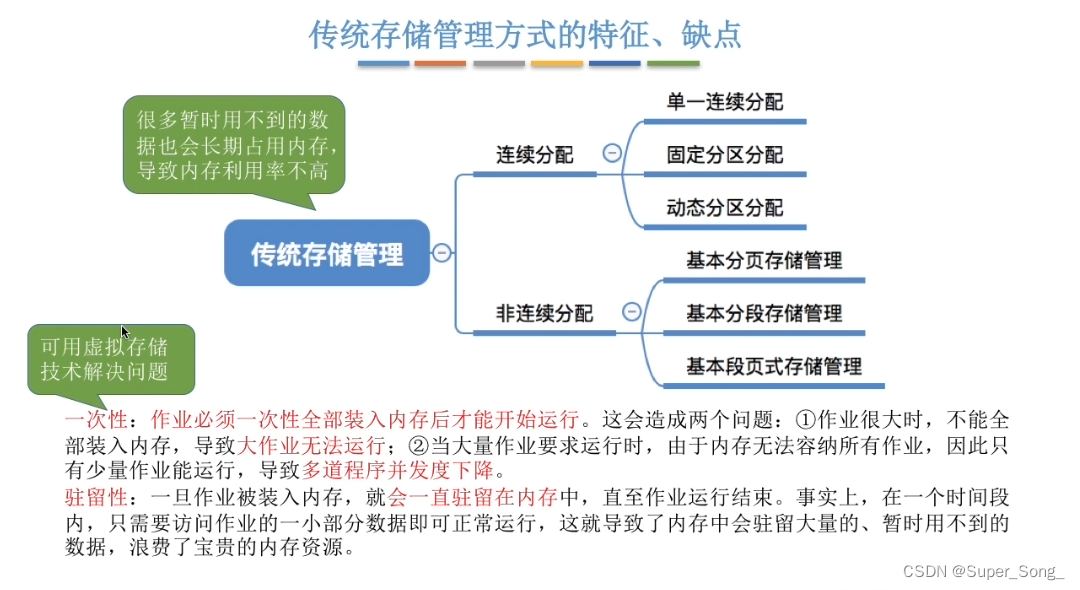

传统存储管理方式的特征，缺点

一次性，驻留性
用虚拟内存技术解决，虚拟内存技术基于局部性原理提出的

在这里插入图片描述

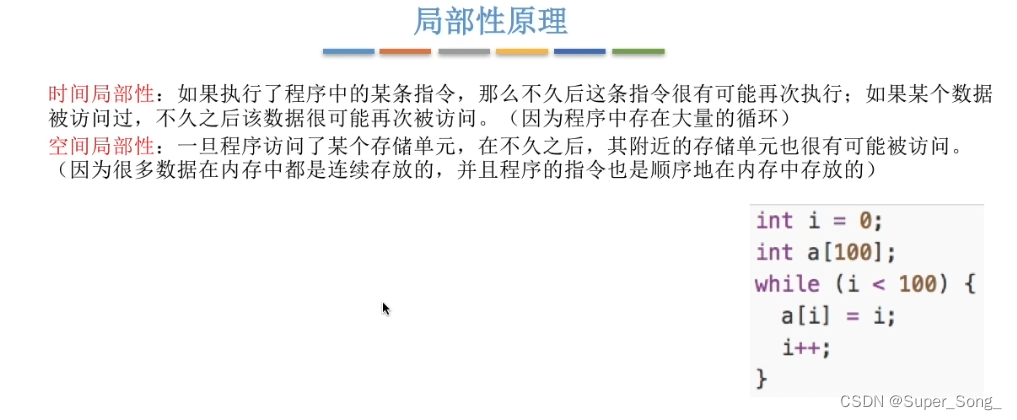

局部性原理

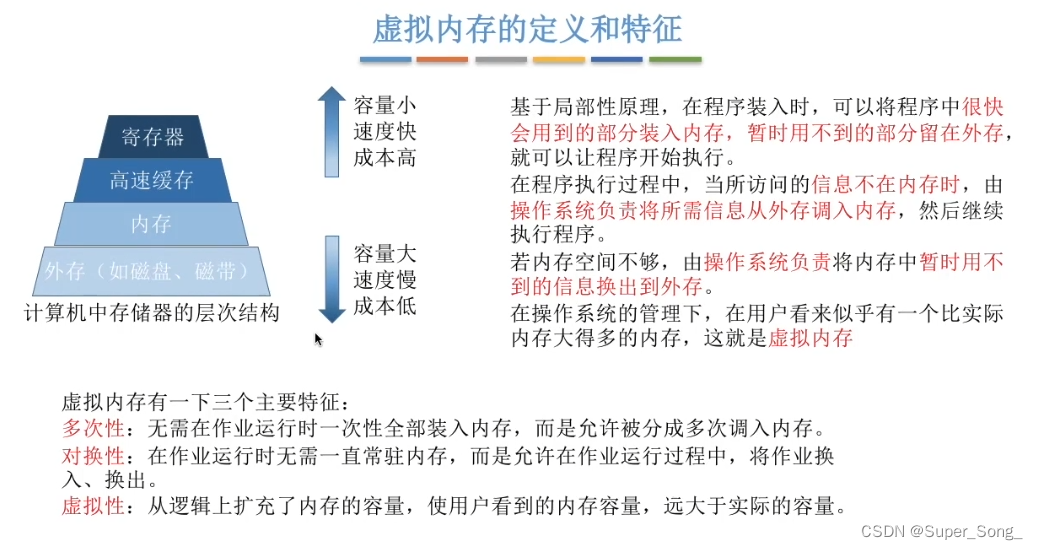

虚拟内存的定义和特征

多次性和对换性，刚好对应了传统方案的一次性和驻留性

在这里插入图片描述

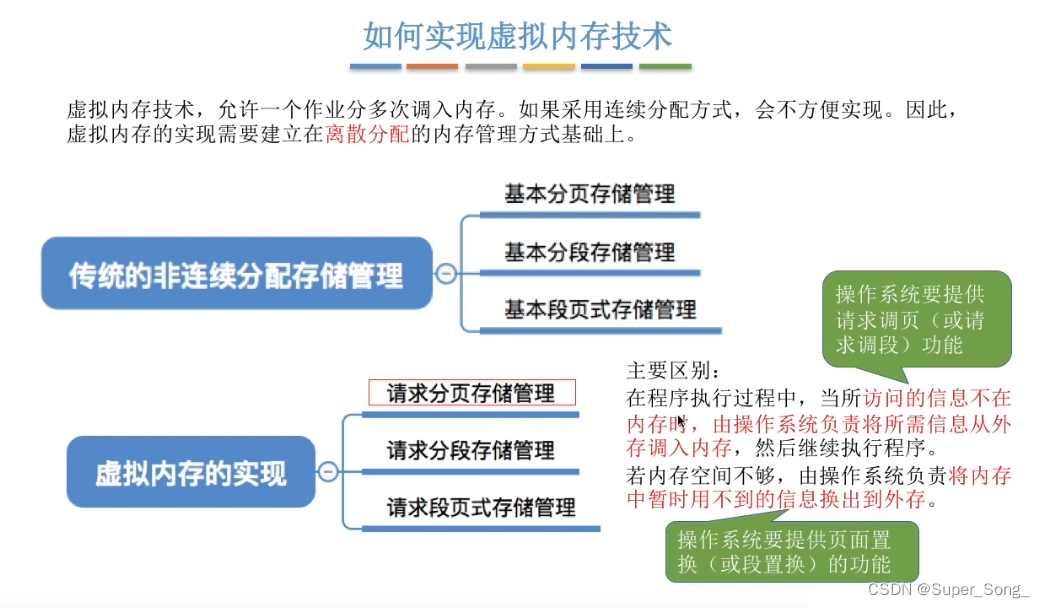

如何实现虚拟内存技术

虚拟内存技术建立在离散分配基础上
后面小结采用请求分页存储管理进行说明

在这里插入图片描述

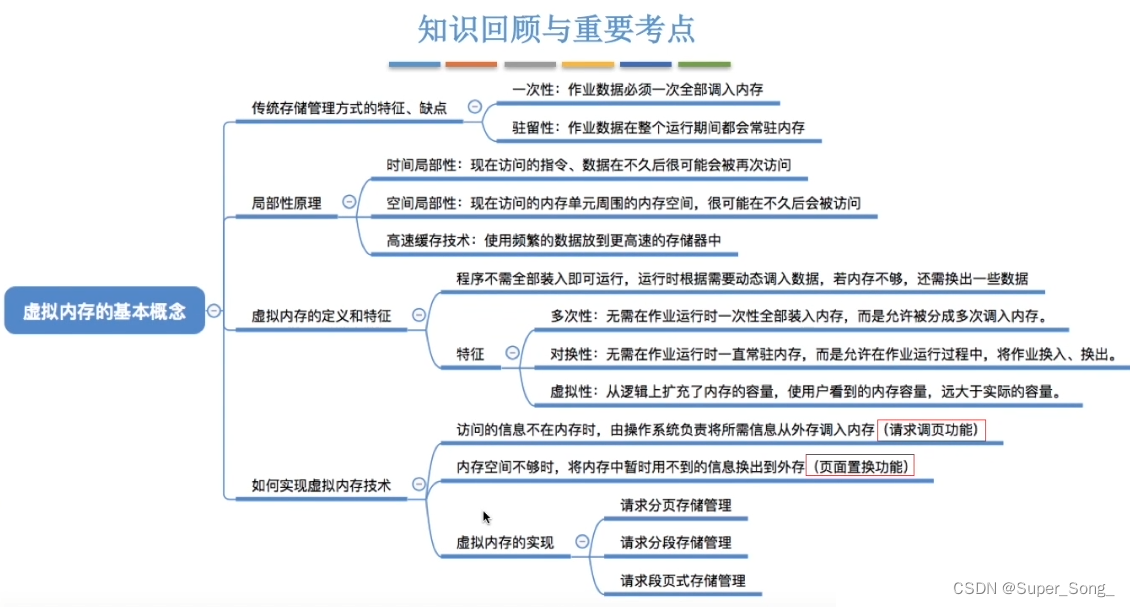

知识点小结

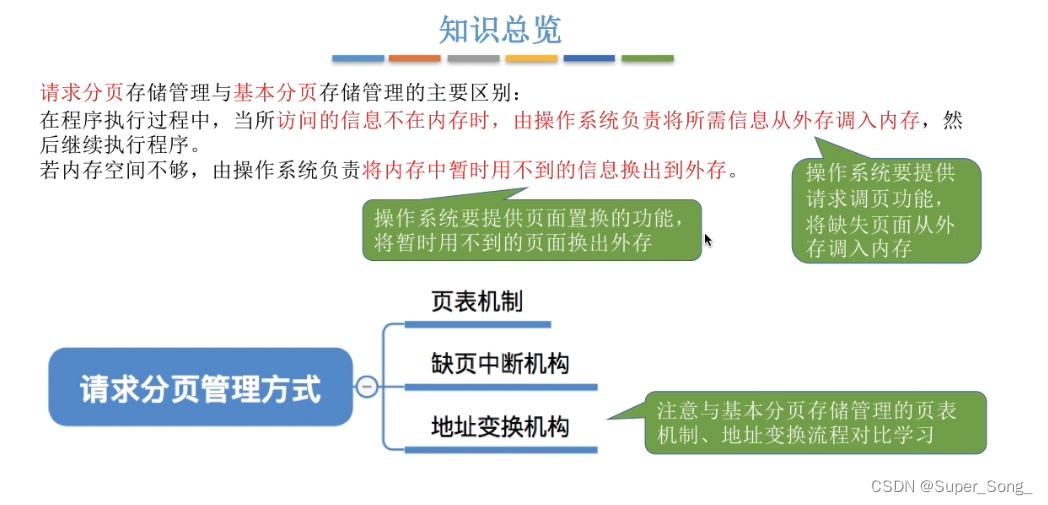

请求分页管理方式

在这里插入图片描述

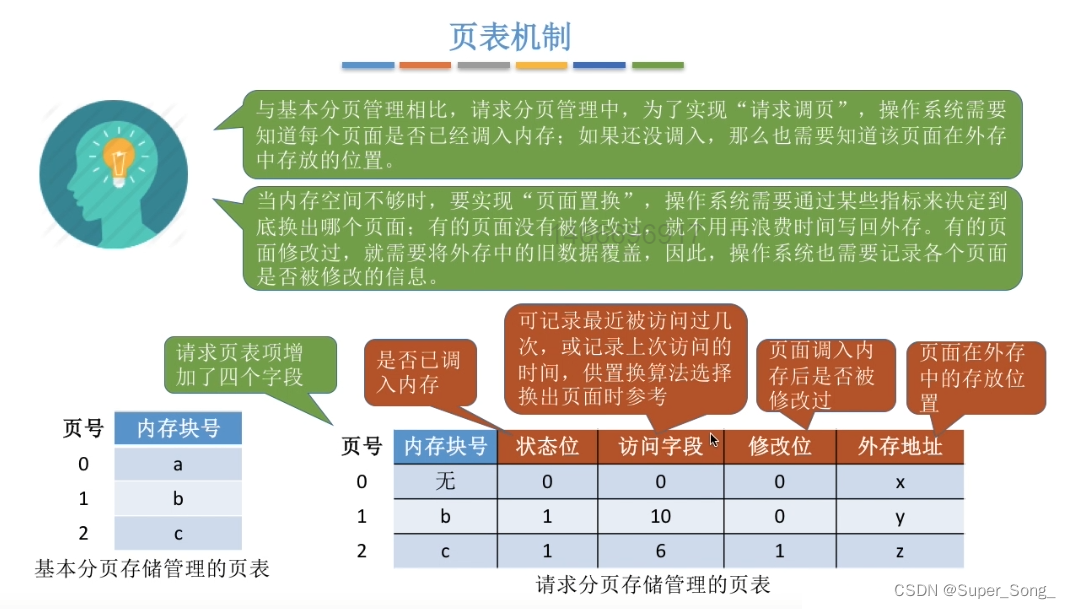

页表机制

请求分页的页表比基本分页的页表多了几个字段
个人理解：从这几个增加的字段可以推测，分页存储的页表应该是包含了当前进程所需要的全部页表项

在这里插入图片描述

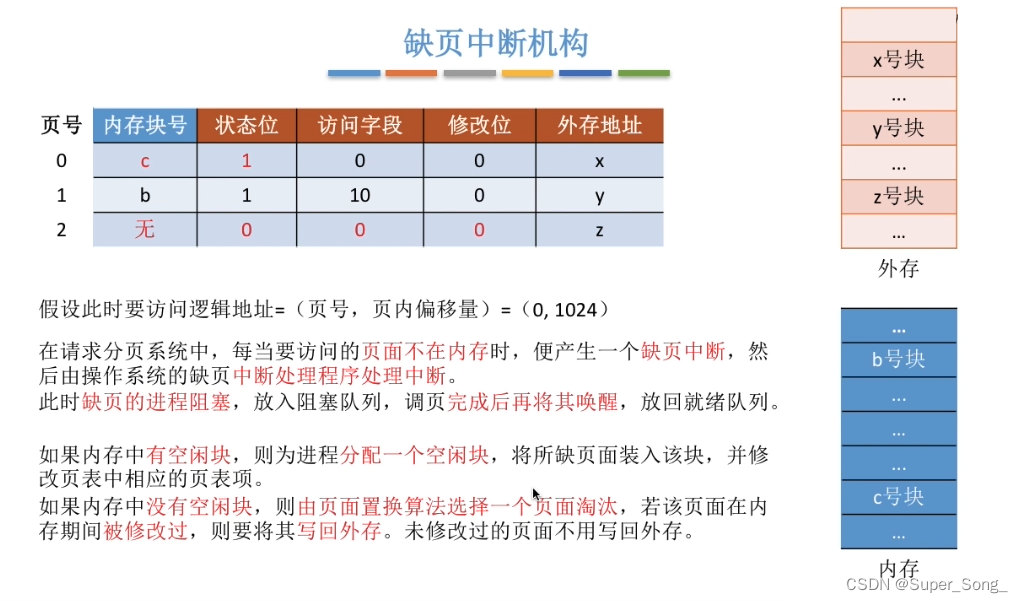

缺页中断机构

页面不在内存，缺页中断，进程阻塞，调页完成，唤醒进程
内存有空闲块，为进程分配空闲块，装入页面到内存块，修改页表项
内存没有空闲块，页面置换算法淘汰页面，如果被淘汰的页面修改过，则将页面写回外存，未被修改，不用写回外存，被淘汰的页面的页表项也要修改
个人理解：从图中可以看出，如果页面不在内存，则页表中对应的页表项只有外存地址有数据，其他字段都是清空的

在这里插入图片描述

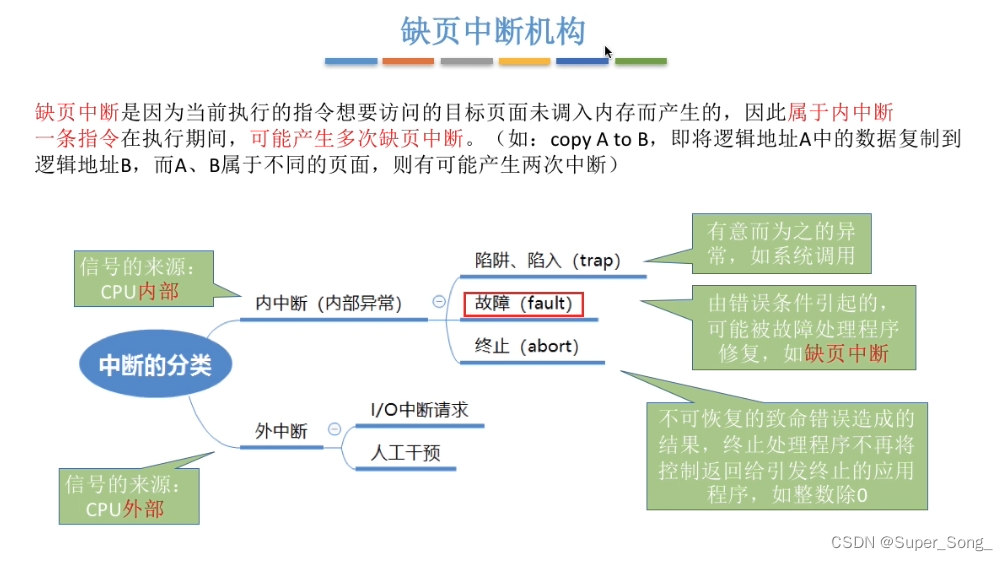

缺页中断机构

缺页中断属于内中断，故障
有了缺页中断才能实现请求调页

在这里插入图片描述

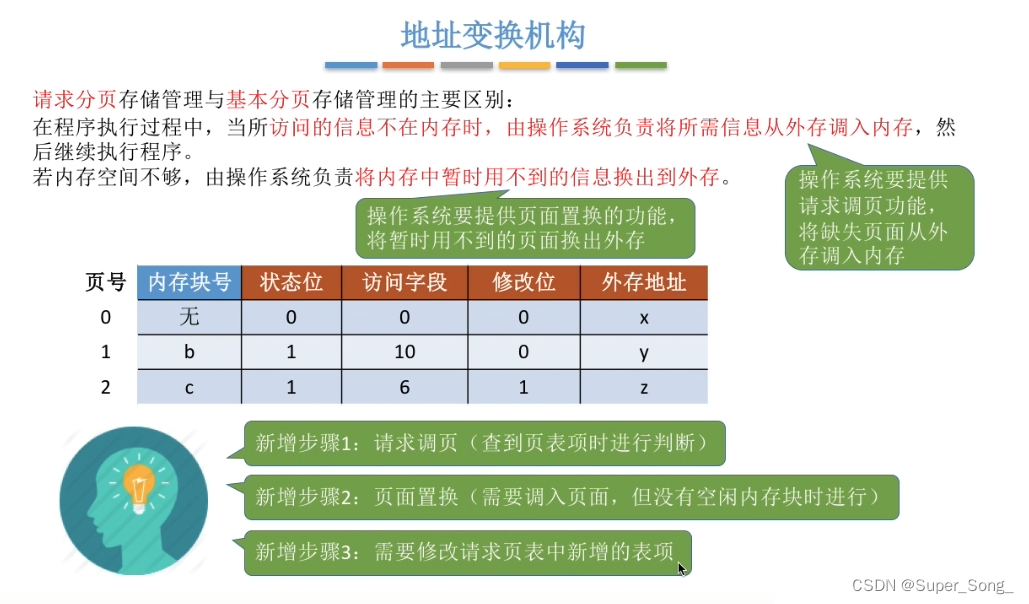

地址变换机构

比基本分页存储管理多做了一些事情
- 1.查找页面时，需要对页面是否在内存进行判断（看页表项状态位）
- 2.需要调页，但是没有空闲内存块，需要页面置换，换出页面，腾出空间
- 3.页面调入，调出，被访问，都需要修改对应页表项

在这里插入图片描述

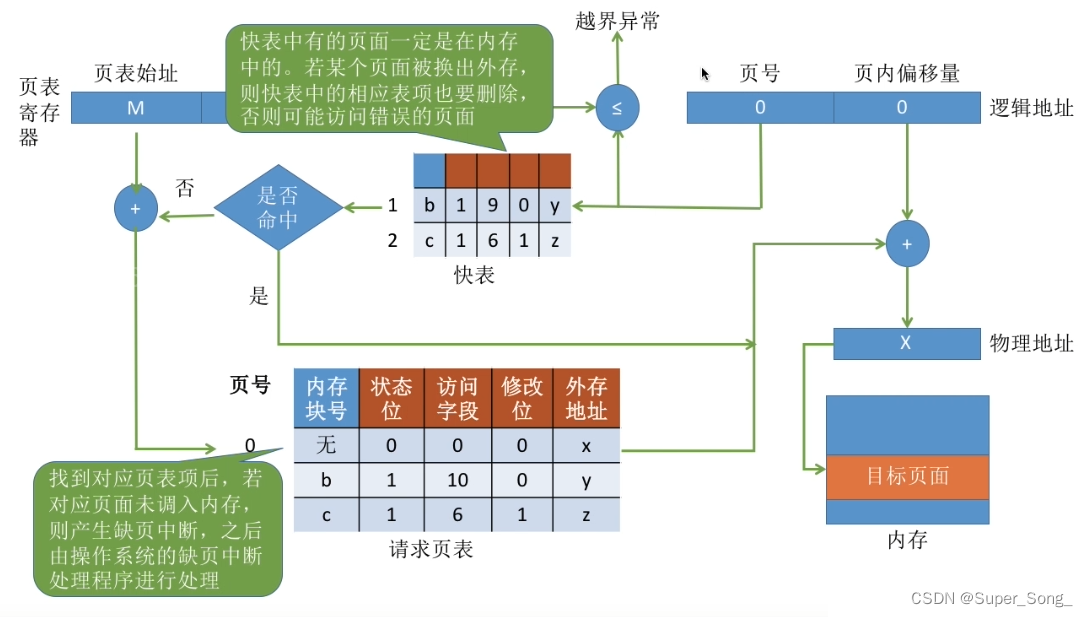

地址变换过程

同样检查页号是否越界，查快表是否命中
查慢表的时候，如果页面不在内存，则缺页中断，等等；当然也要根据情况的不同，对页表项进行修改
关于快表
- 进程的页表项应该是完整的，包含了所需的全部页表项
- 快表中的包含的是页表项中的一部分
- 如果页面被调出内存，那么快表中的快表项也应该被删除，（都调出了，意味着近期可能不需要了）
- 如果快表项被删除，也要修改对应页表项，

在这里插入图片描述

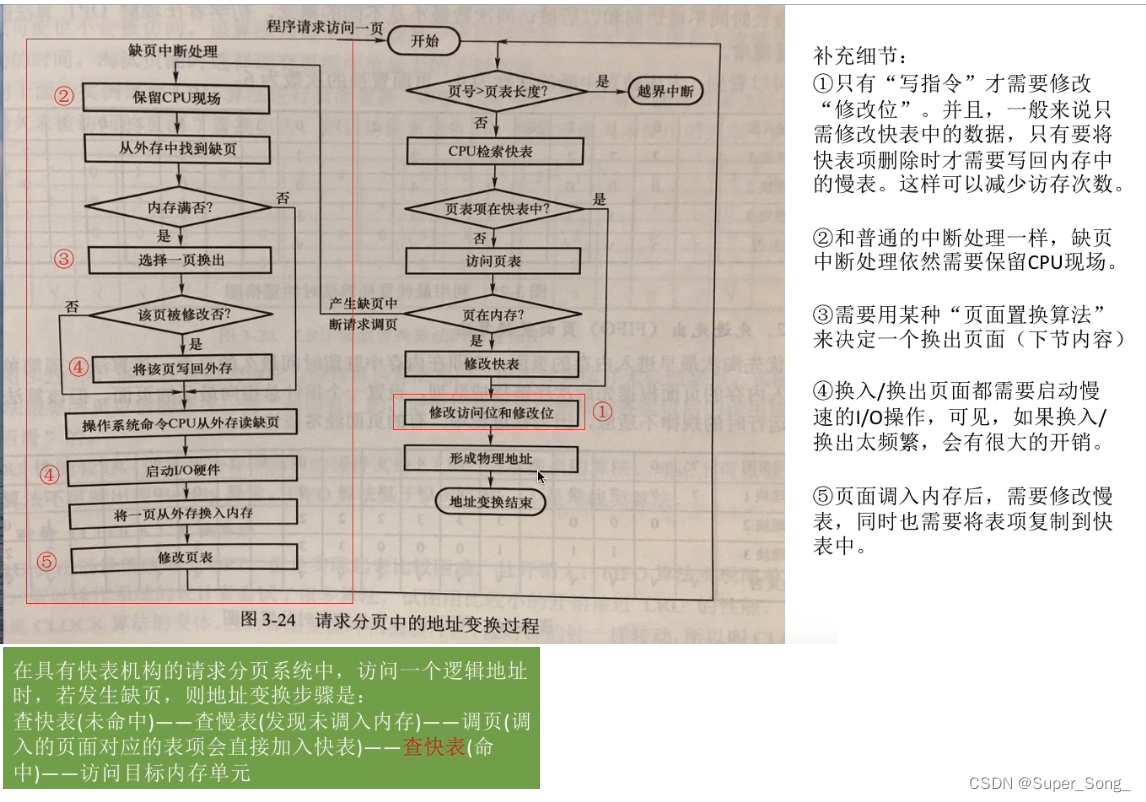

王道书上的插图

红框，补充细节

在这里插入图片描述
知识点小结

中断在理解，不需要死记硬别
重点关注与基本分页不同的地方

在这里插入图片描述

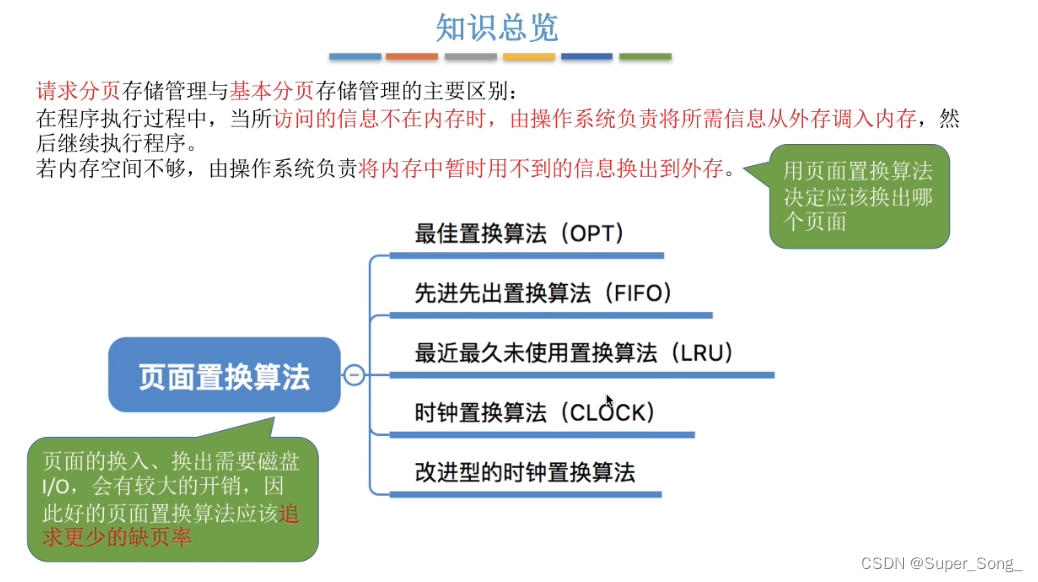

页面置换算法

在这里插入图片描述

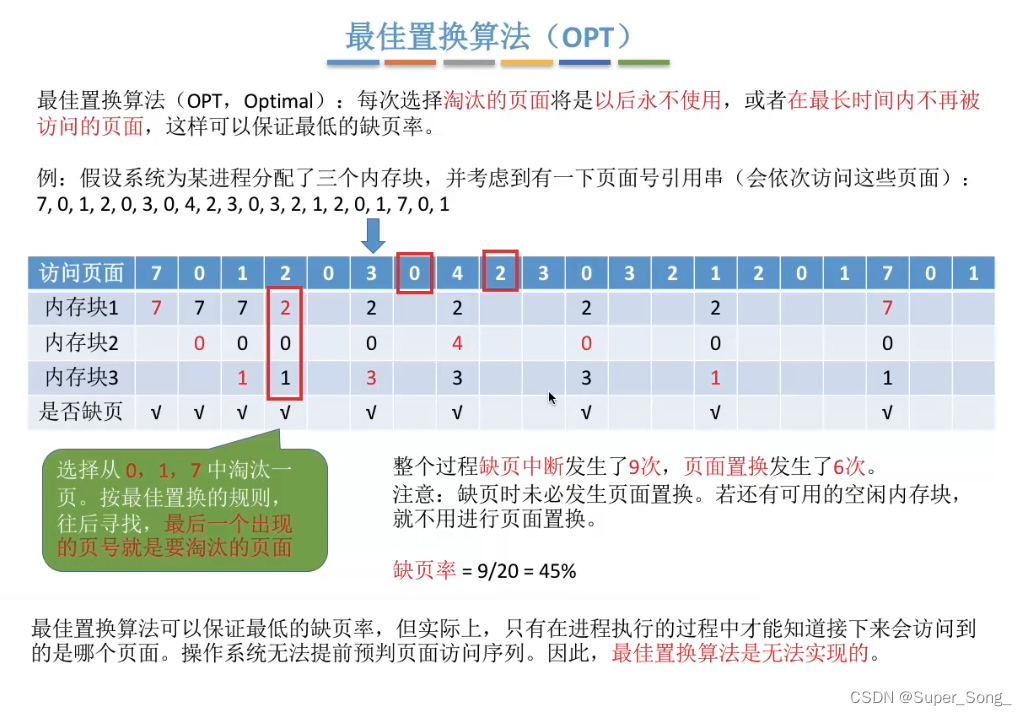

最佳置换算法

举例说明
- 如图，箭头所指，需要访问3页面，此时内存块有201页面，因此需要置换
- 内存块中的已有的201，其中0和2接下来都会访问，只有1是距离最远将要访问的，因此换1
可以保证最低缺页率，但是是理想化的，因为操作系统无法预判页面访问序列，实际应用无法实现

在这里插入图片描述

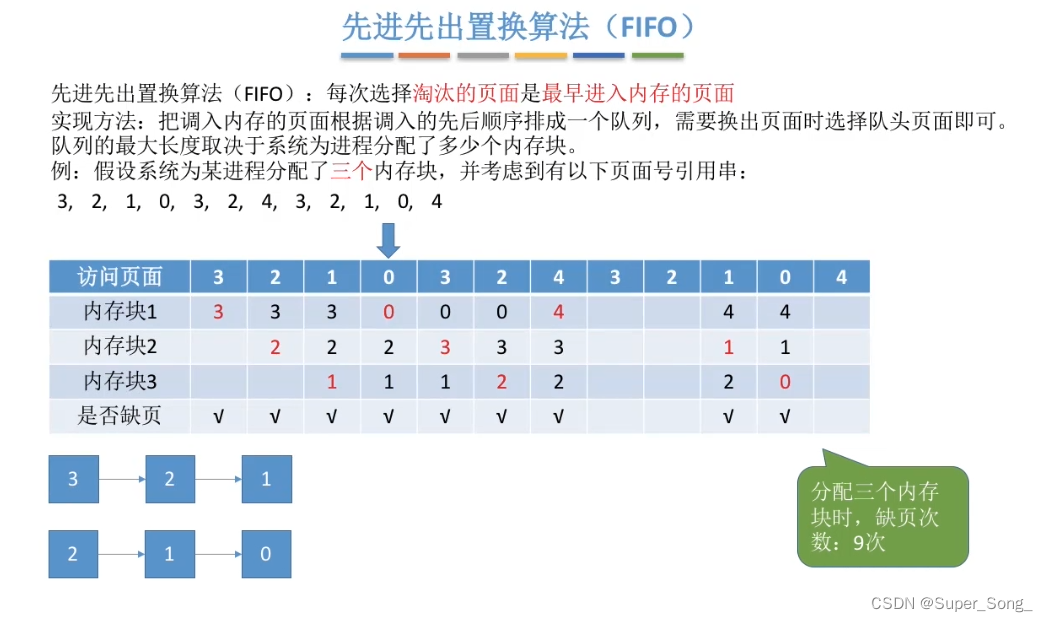

先进先出置换算法

按照顺序给调入内存的页面排成一个队列，换出页面时，选队头换出；队列的最大长度取决于系统为进程分配了多少内存块
举例说明
- 如图，箭头将要访问0页面，此时队列内存块有321页面，队列为3-2-1，把队头3换成0号页面，同时调整队列，3出队，0入队

在这里插入图片描述

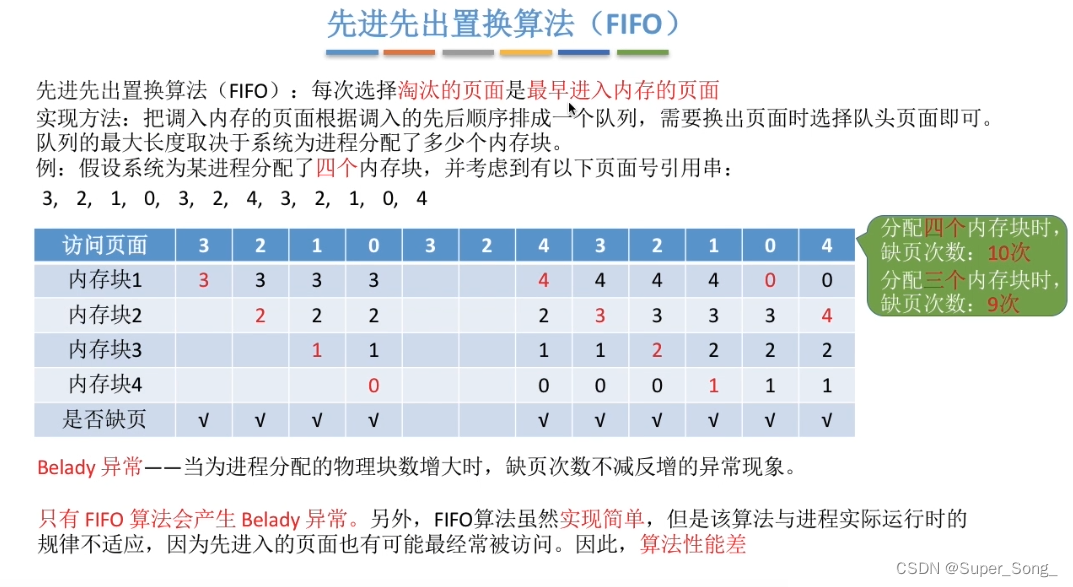

先进先出置换算法问题

存在贝拉迪异常，只有先进先出算法才会产生贝拉迪异常
实现简单，但是，先进入的页面也可能被经常访问，因此，算法性能最差

在这里插入图片描述

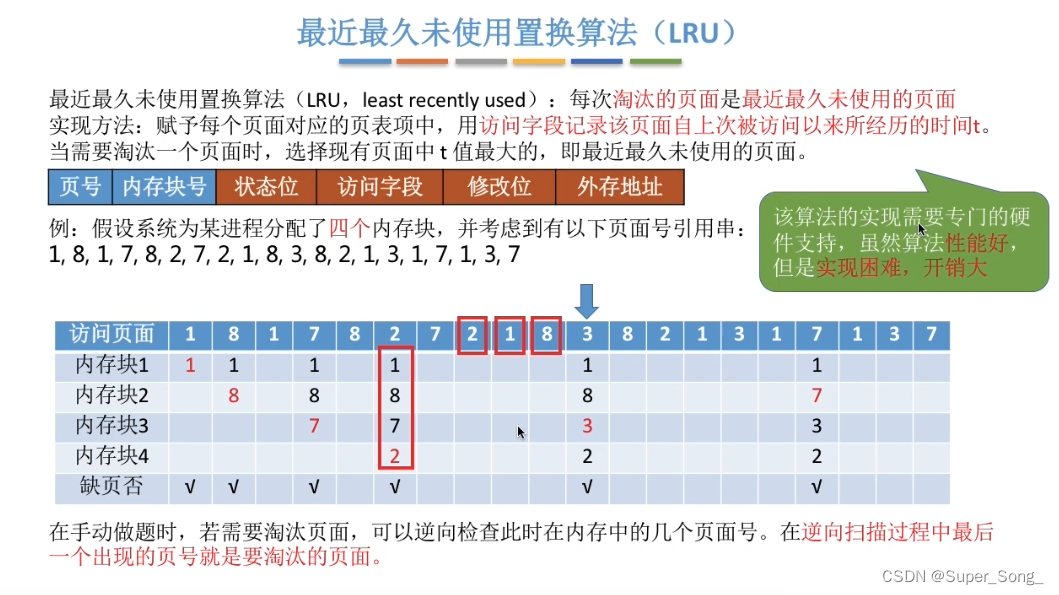

最近最久未使用置换算法

需要检查页表项的访问字段，可以反映最近多久没有被使用
举例说明（手算思路）
- 如图，箭头所指，访问3号页面，内存块中没有，需要置换
- 此时的内存块为1872，从3往前推，812分别出现了，因此相当于7是最近最久没有使用的，因此，用3号页面置换7号页面
性能最接近最佳置换算法的，但是需要硬件支持，实现困难，开销大

在这里插入图片描述

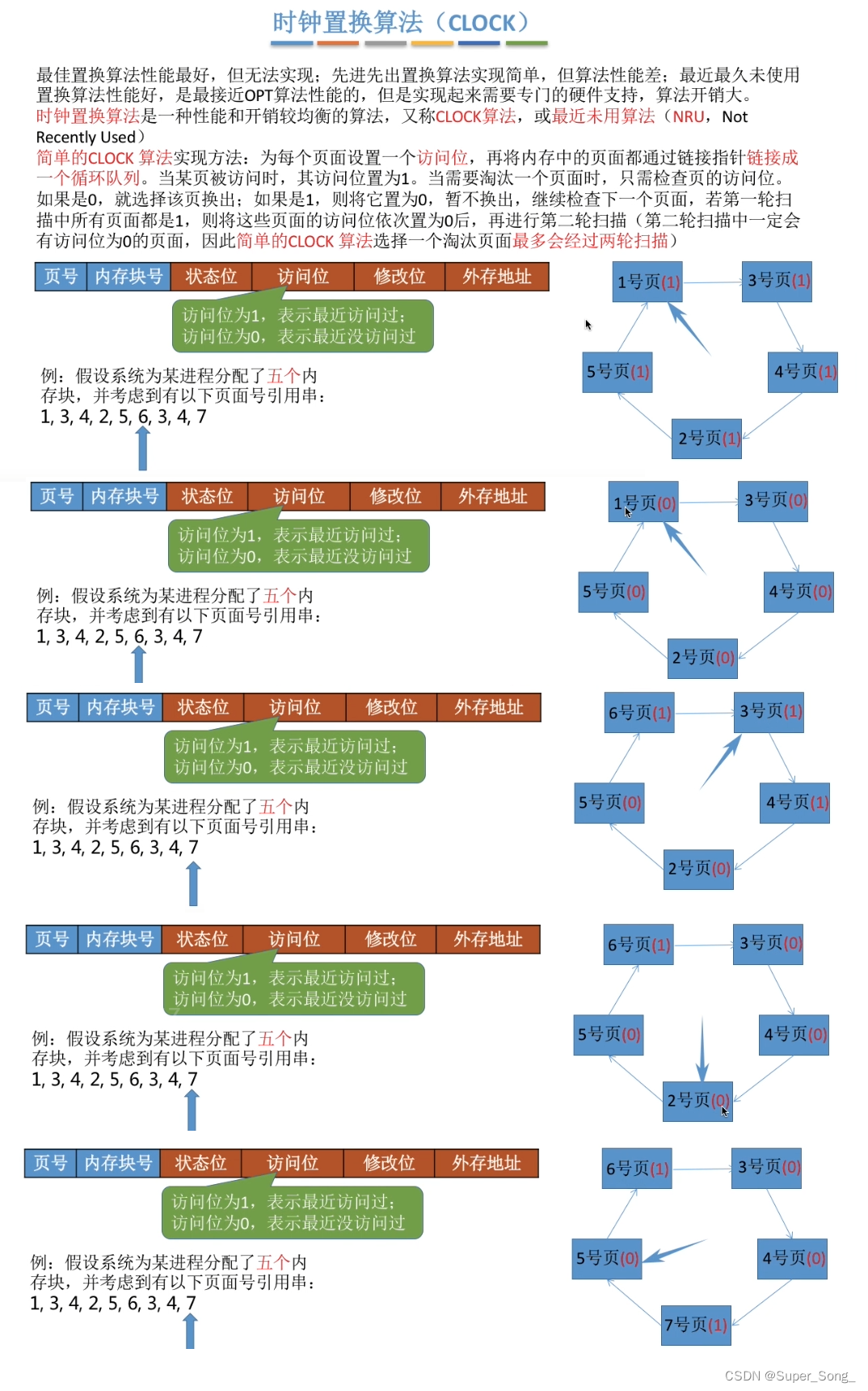

时钟置换算法

性能和开销比较均衡的算法，又称为最近未用算法
需要检查页表项中的访问为，1表示最近被访问过，0表示最近没有别访问过
内存中的页面通过链接指针形成一个循环队列，需要置换时就循环扫描检查
遇到访问位为1，就变为0，扫描下一个；遇到为0的，就置换这个页面
如果所有页面访问都是1，就是都变为0，在扫描一轮，遇到0则置换
简单时钟算法举例
- 如图，需要访问6，此时队列中的所有页面访问为都为1，
- 全部变为0，再扫描，遇到1号页为0，则6号页置换1号页，同时指针指向下一个页面（以备需要置换的时候继续扫）
- 6号后面的3和4内存块里都有，不需要置换，但是被访问了，访问位需要变为1
- 访问最后的7号时，需要继续扫描并置换，3和4的访问位为1，因此扫描过以后变为0
- 扫描到2号页时，访问位为0，7号替换2号页，同时7号页标记为访问1，指针指向下一个（5号页）

在这里插入图片描述

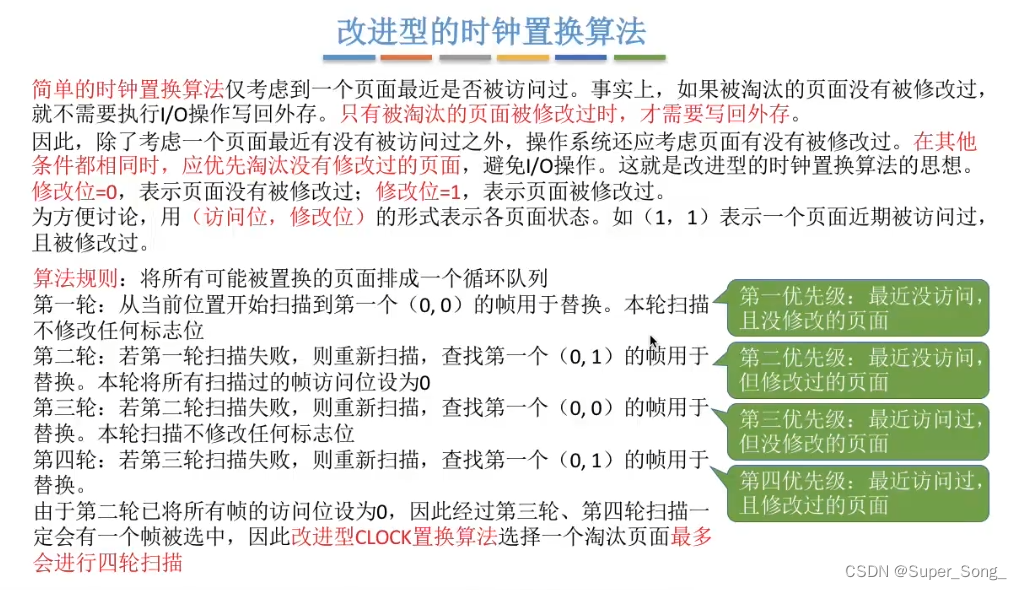

改进型的时钟置换算法

除了考虑最近是否被访问过，还要考虑页面是否被修改过，需要访问位，修改位
被修改过，以为这淘汰时，要执行I/O写回外存，增加系统开销
为了提高性能，其他条件相同时，优先淘汰没有被修改的页面
算法规则
- 访问位为0是优先级最高的，其次是修改位为0，
- 仔细看图中的每轮扫描，仔细阅读，不难理解，四轮足以找到可以置换的页面

在这里插入图片描述

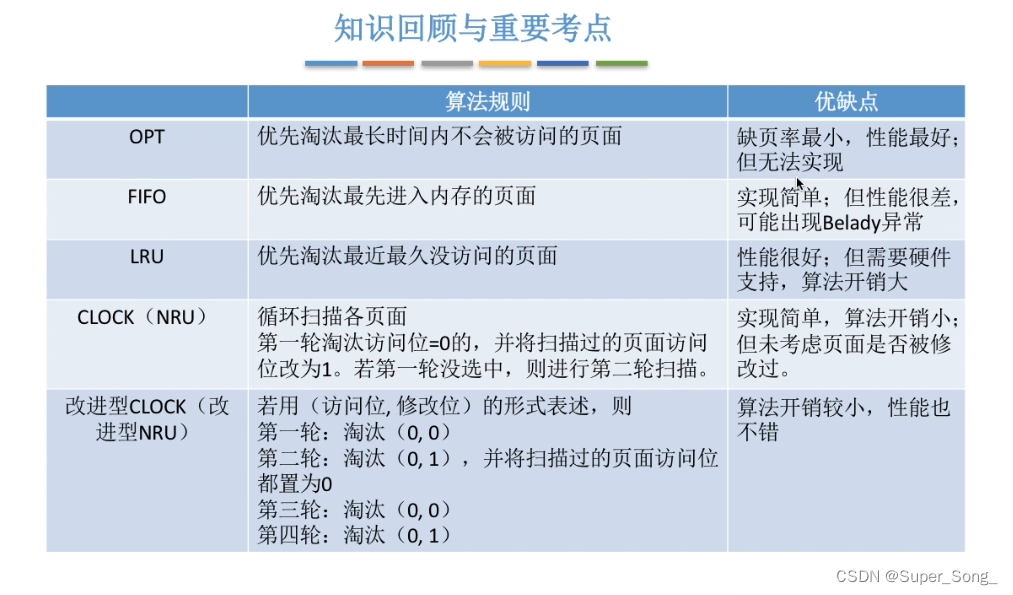

知识点小结

重要知识点，理解算法规则
出题时，给序列，能手算模拟算法过程；各个算法的优缺点考选择题

在这里插入图片描述

页面分配策略

在这里插入图片描述

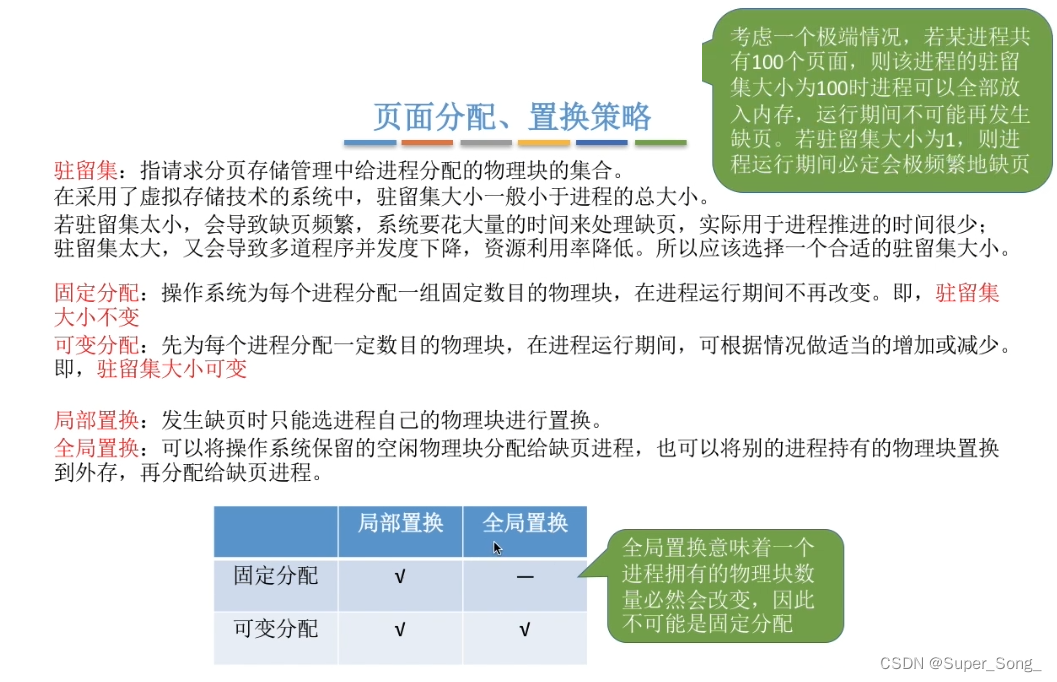

页面分配，置换策略

驻留集的定义，大小的选取
局部置换，全局置换
全局置换和固定分配不可能同时存在，全局置换意味着所有进程的页面都可能被置换，则进程的物理块数发生改变，也就不可能固定分配了

在这里插入图片描述

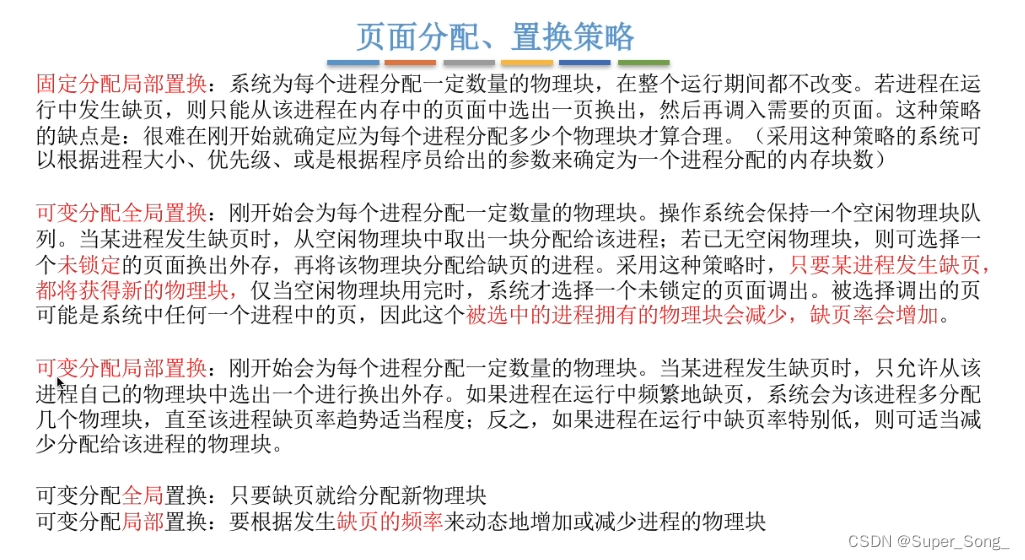

三种组合

第一种，不好把握进程分配多少物理块
第二种，只要缺页，进程就会获得新的物理块，可能是操作系统给的空闲的，也可能是抢来的，但是会导致一个进程物理块数增加，另一个进程物理块数减少，也不太合理
第三种，比较合理，只能置换自己的物理块，而且可以根据缺页率，动态调整物理块数

在这里插入图片描述

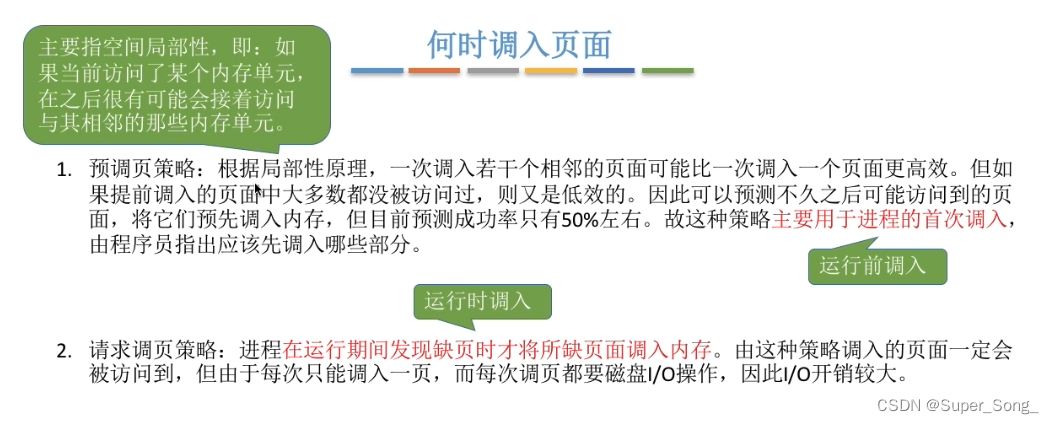

何时调入页面

预调页策略，用于进程首次调入，运行前就调入，成功率不高，不好预测
请求调页策略，我们之前一直学的就是这个，运行时调入，进程运行期间发现缺页则调入，一次只能调一页，I/O开销大
实际中，二者经常结合使用

在这里插入图片描述

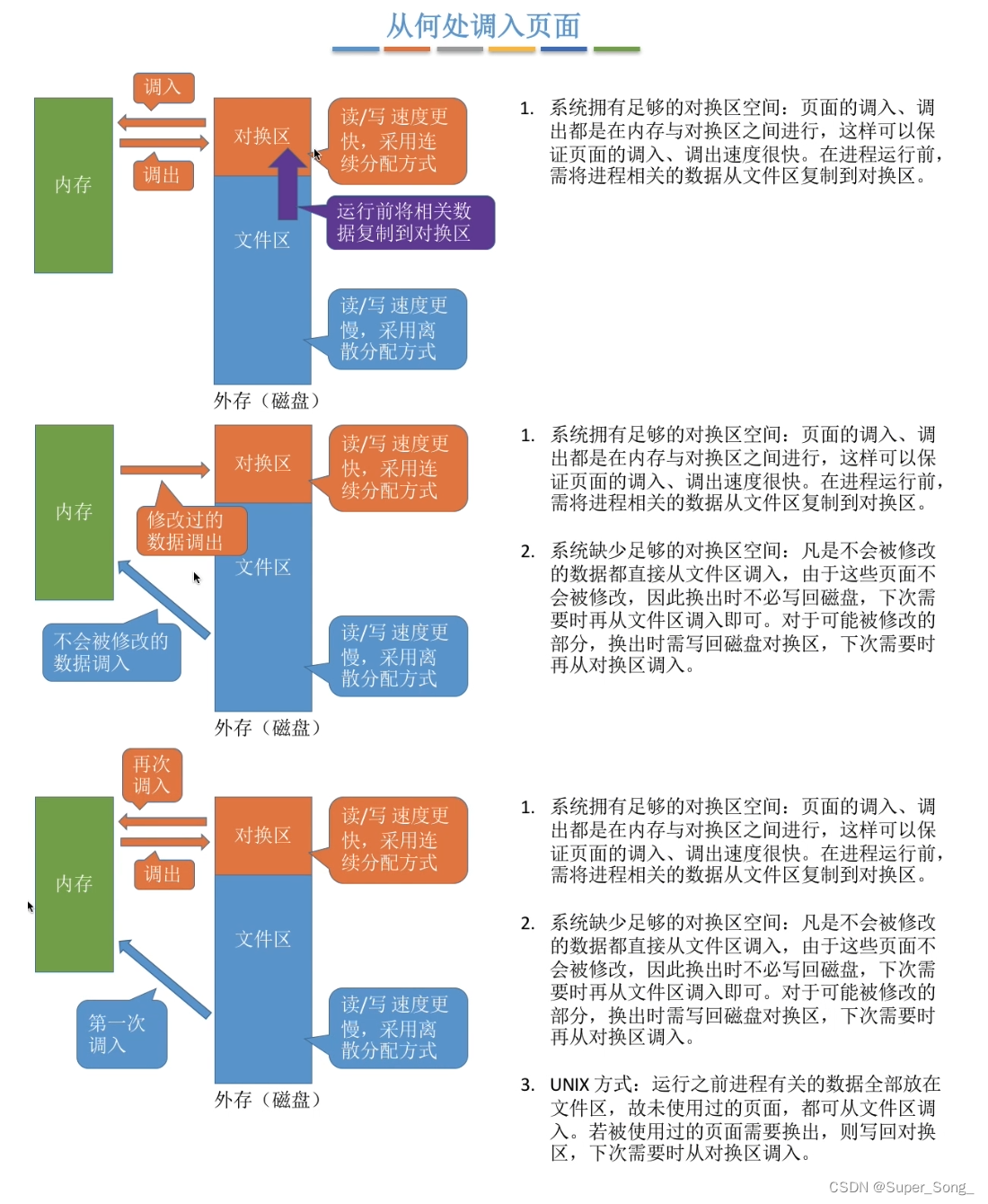

从何处调入页面

外存分，对换区，文件区
对换方案：对换区足够时，对换区空间不足时，

在这里插入图片描述

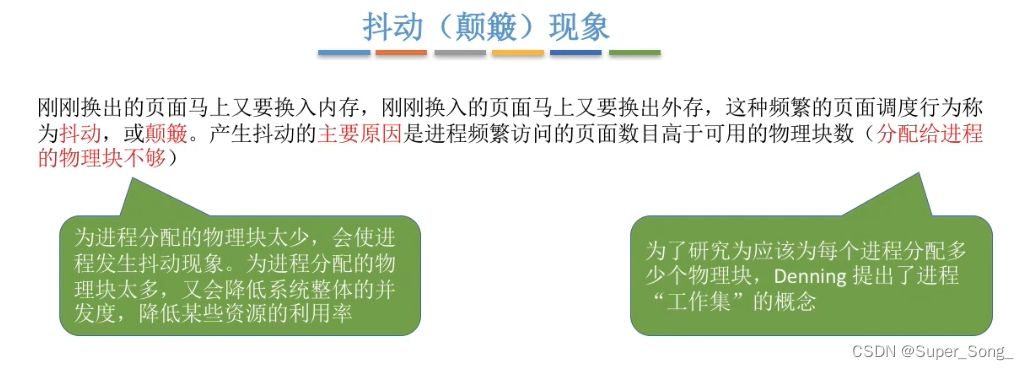

抖动（颠簸现象）

刚换入的马上要换出，刚换出的马上要换入，
原因在于分配给进程的物理块数量不够

在这里插入图片描述

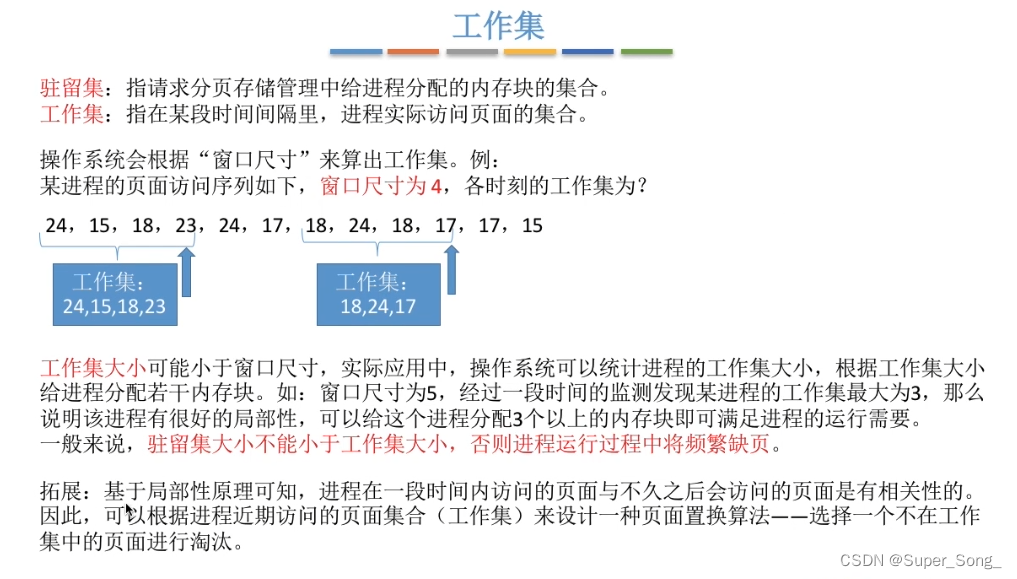

工作集

区分工作集和驻留集的概念
操作系统根据窗口尺寸，算出工作集，根据当前访问的页面往前画出窗口大小个访问的页面
工作集大小可能小于窗口，因为一个窗口可能由页面被重复访问，局部性越好，工作集就会比窗口小的更多
驻留集大小一般不能小于工作集，否则导致进程运行频繁缺页，产生抖动

在这里插入图片描述
知识点小结

系统为某进程分配了n个物理块，也可以表述为某进程的驻留集大小为n
三种分配置换策略真题考察过，如果大题中给出某一个分配置换策略，要知道背后的隐含信息
主要以选择题考察为主

在这里插入图片描述

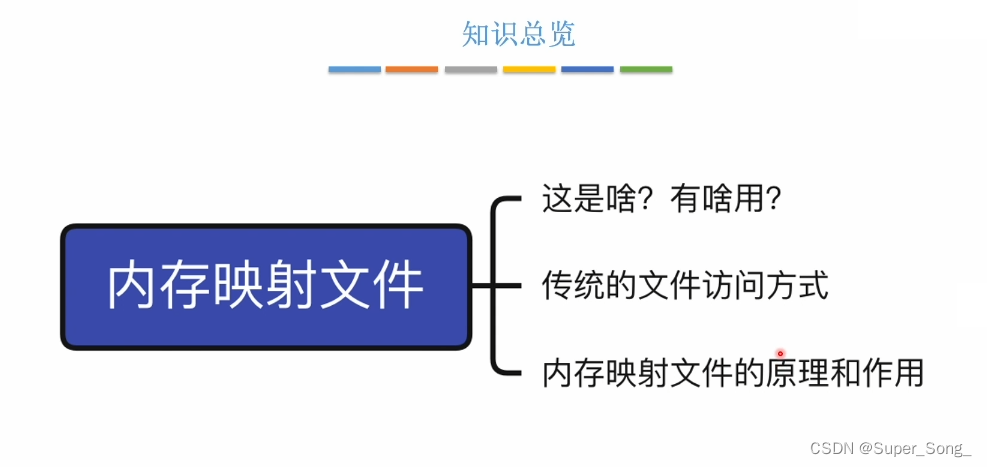

内存映射文件

在这里插入图片描述

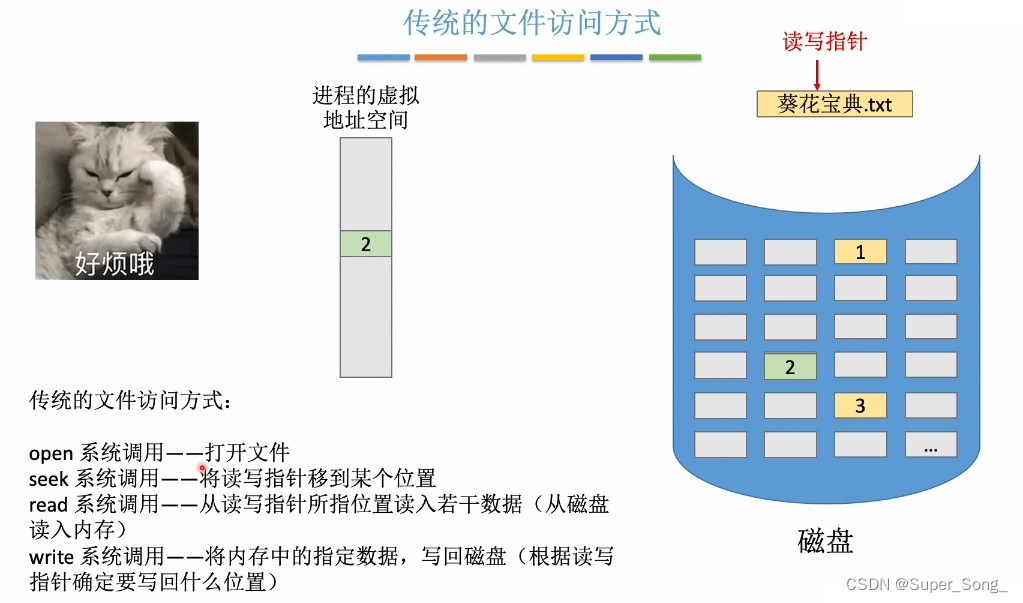

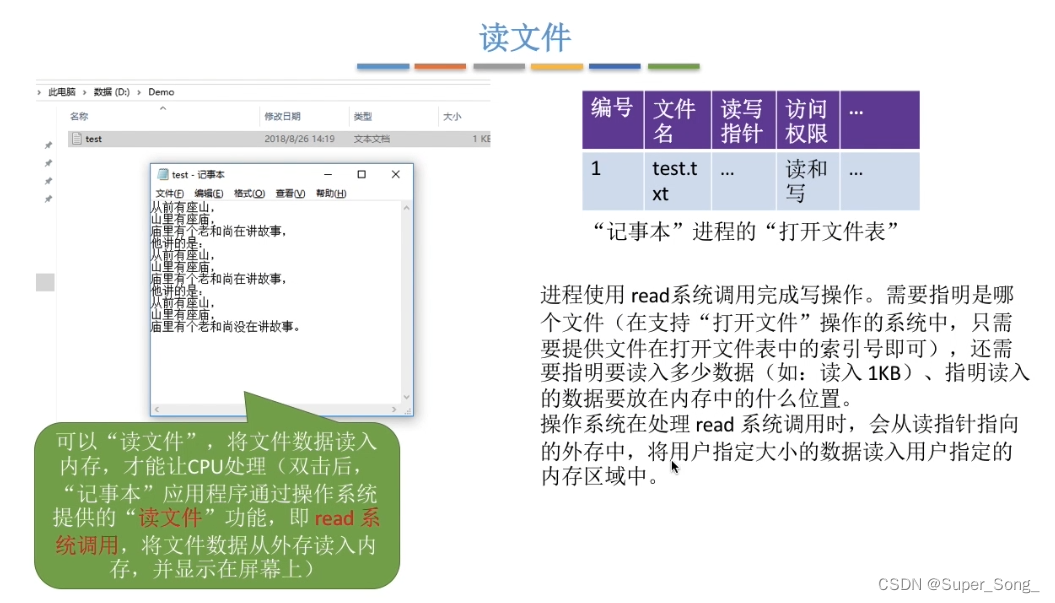

传统的而文件访问方式

文件分成多个部分，保存在各个磁盘块上
程序员需要使用系统调用，打开文件，指定读写指针移到哪个位置，读或者写
需要读的数据会被读入内存，接下来，读或者写，如果是写指令，这个块数据会被写回磁盘块
这样的操作很麻烦

在这里插入图片描述

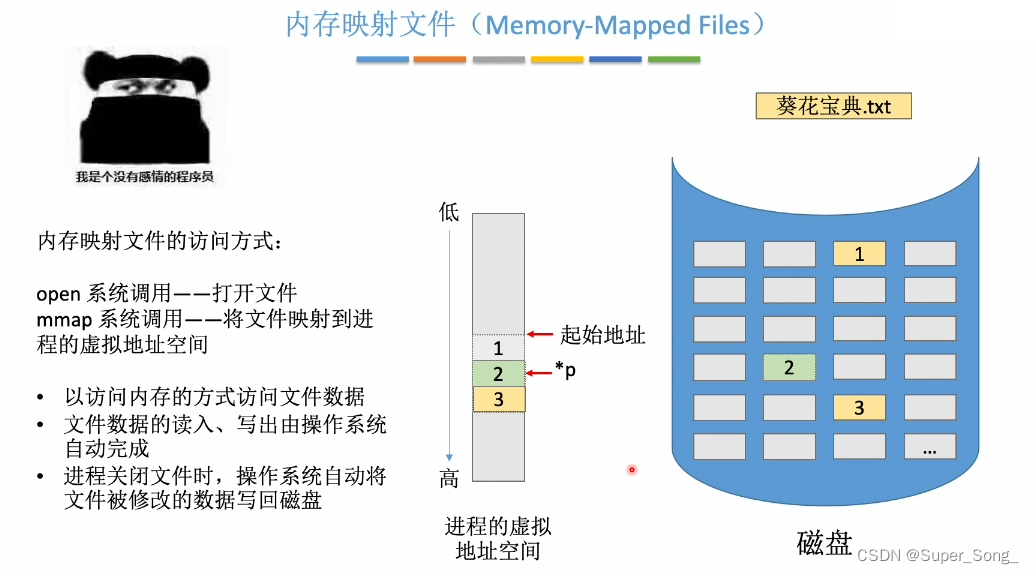

内存映射文件（方便程序员访问）

系统调用打开文件
mmap系统调用，将文件映射到进程的虚拟地址空间，给程序员返回一个虚拟地址空间里对应的起始地址
接下来用访问内存的方式，访问文件数据，
期初，操作系统只是建立了文件数据和内存的映射关系，数据并没有读入到内存
当需要虚拟地址访问某一部分数据时，操作系统发现没有数据，就会出现缺页异常，操作系统自动将数据读入内存
程序员无需执行前面的read和write指令
如果程序员对虚拟地址空间里的文件修改，关闭文件时，操作系统自动将被修改的数据写回磁盘

在这里插入图片描述

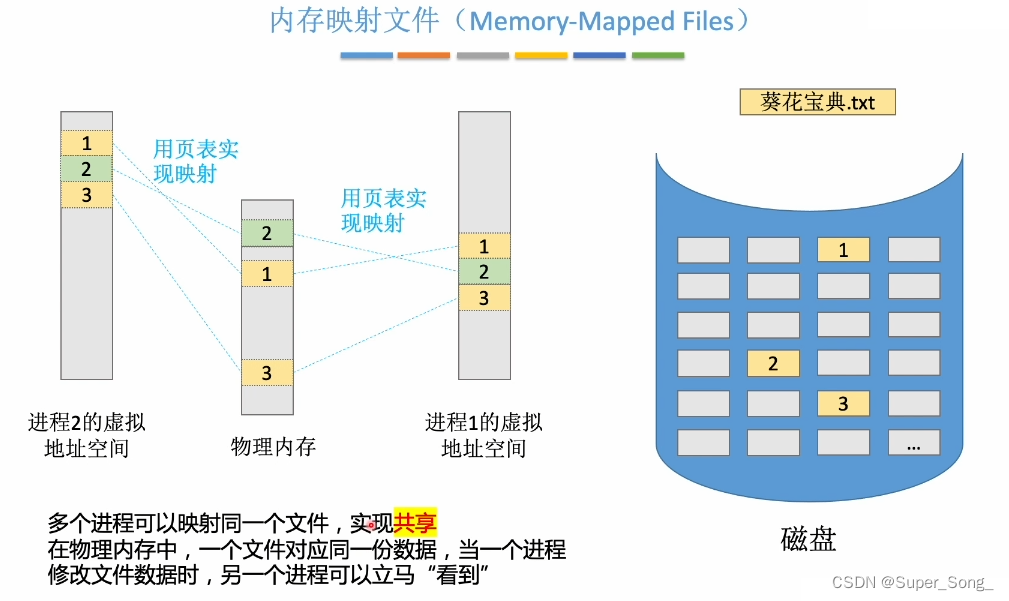

内存映射文件（方便多个进程共享同一文件）

多个进程想要访问同一个文件，操作系统把这些进程的虚拟地址映射到同一个物理地址上，（其实就是修改页表）
相当于两个进程共享同一个文件数据

在这里插入图片描述
知识点小结

第四章文件管理

初识文件管理

在这里插入图片描述

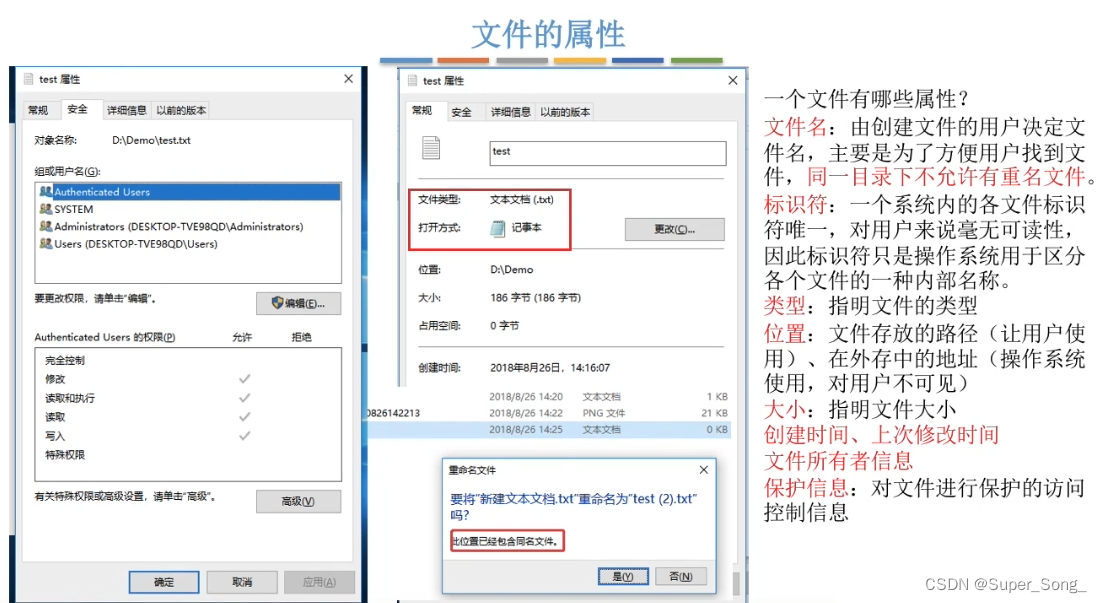

文件属性

文件名：方便用户找，同一目录不能文件重名
标识符：系统内文件的唯一标识，对用户来说无可读性
类型：指明类型，操作系统可以根据文件类型设置默认的打开方式
位置：文件存放路径（用户使用），外存中的地址（操作系统使用）
大小：文件大小
创建时间，上次修改时间，文件所有者信息

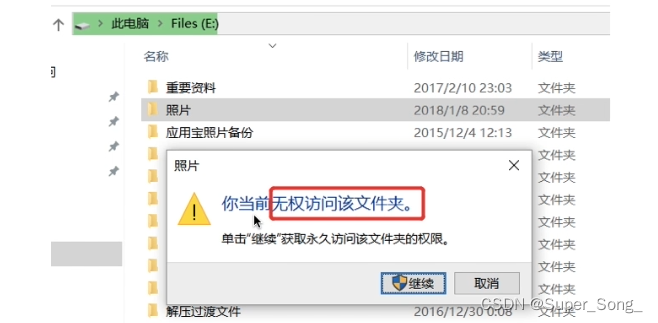

保护信息：

在这里插入图片描述

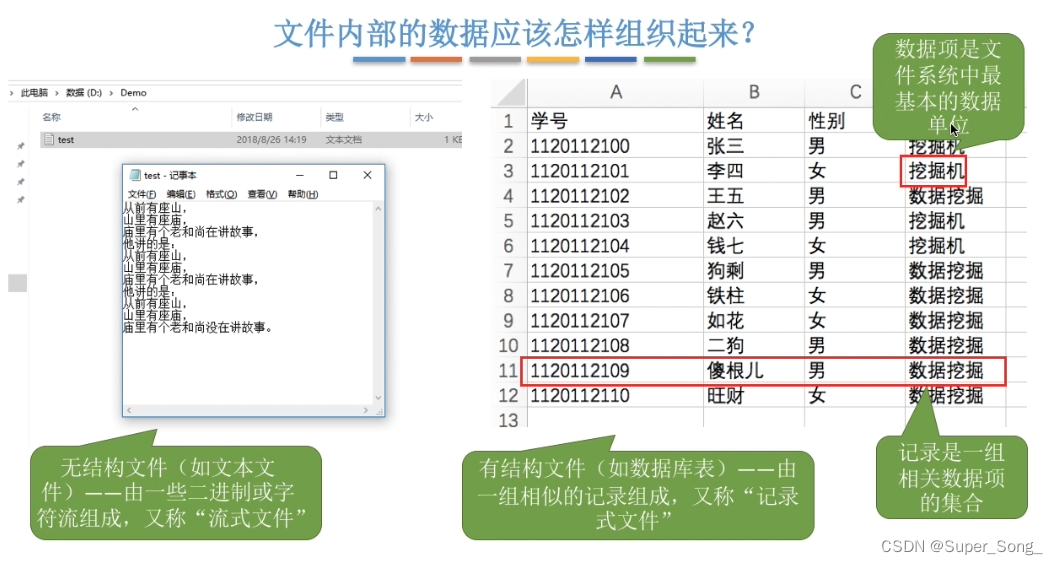

文件内部的数据怎样组织起来

无结构文件，有结构文件

在这里插入图片描述

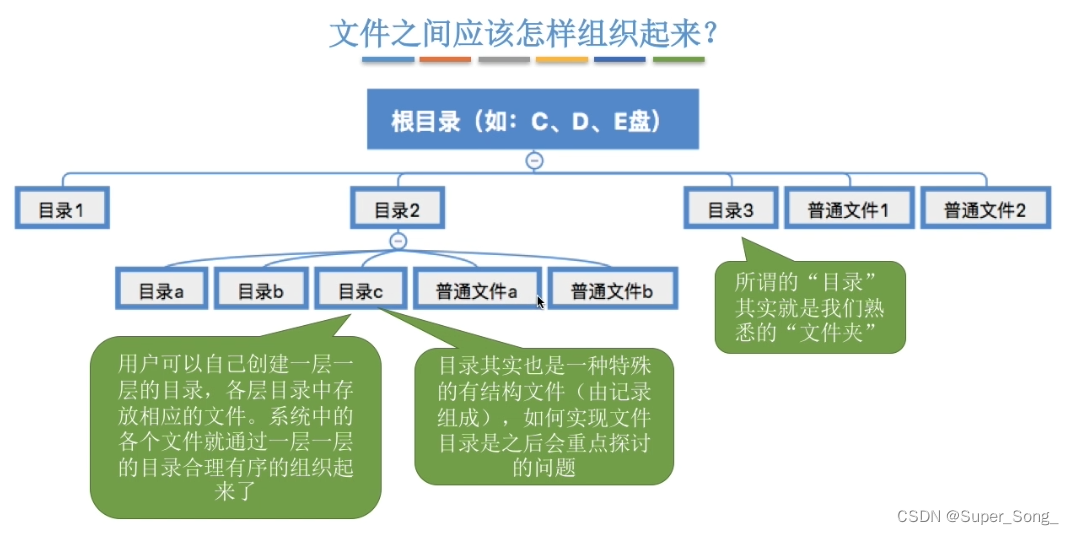

文件之间怎样组织起来

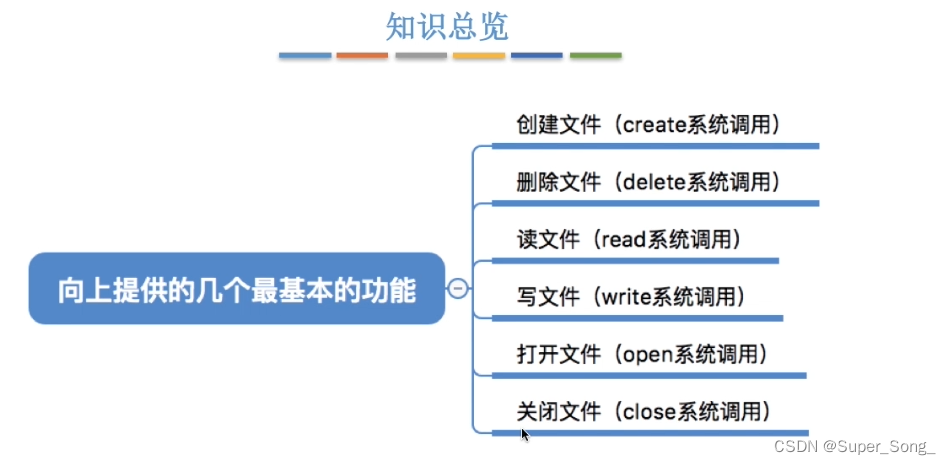

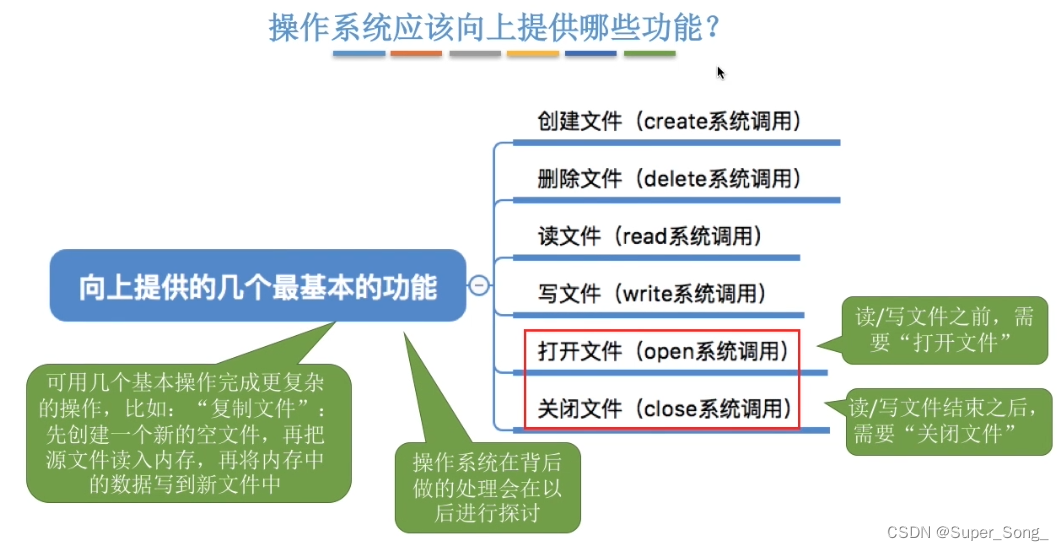

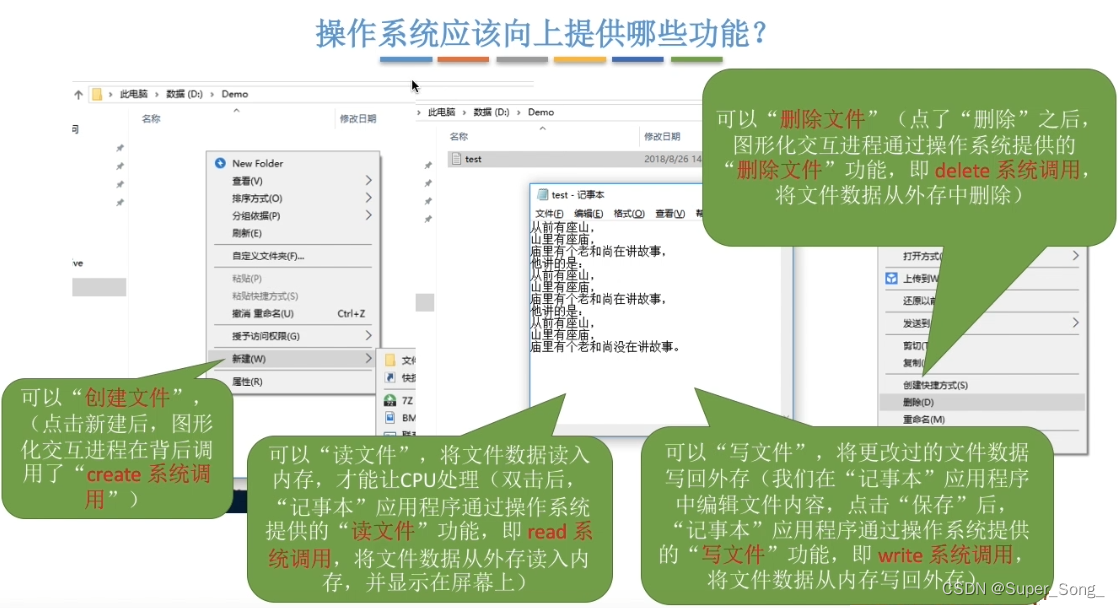

操作系统向上层提供哪些功能

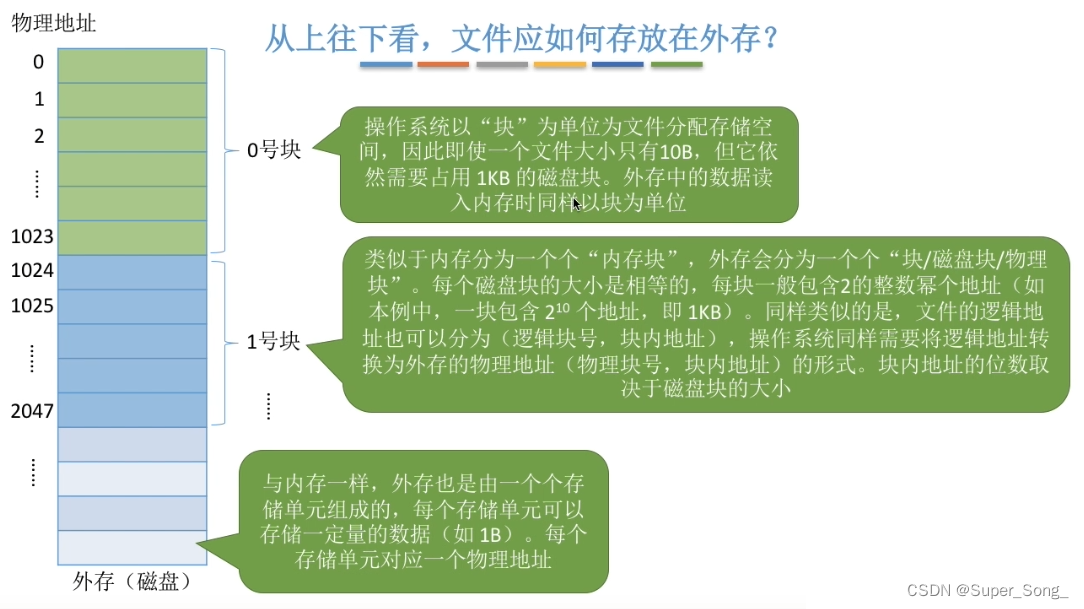

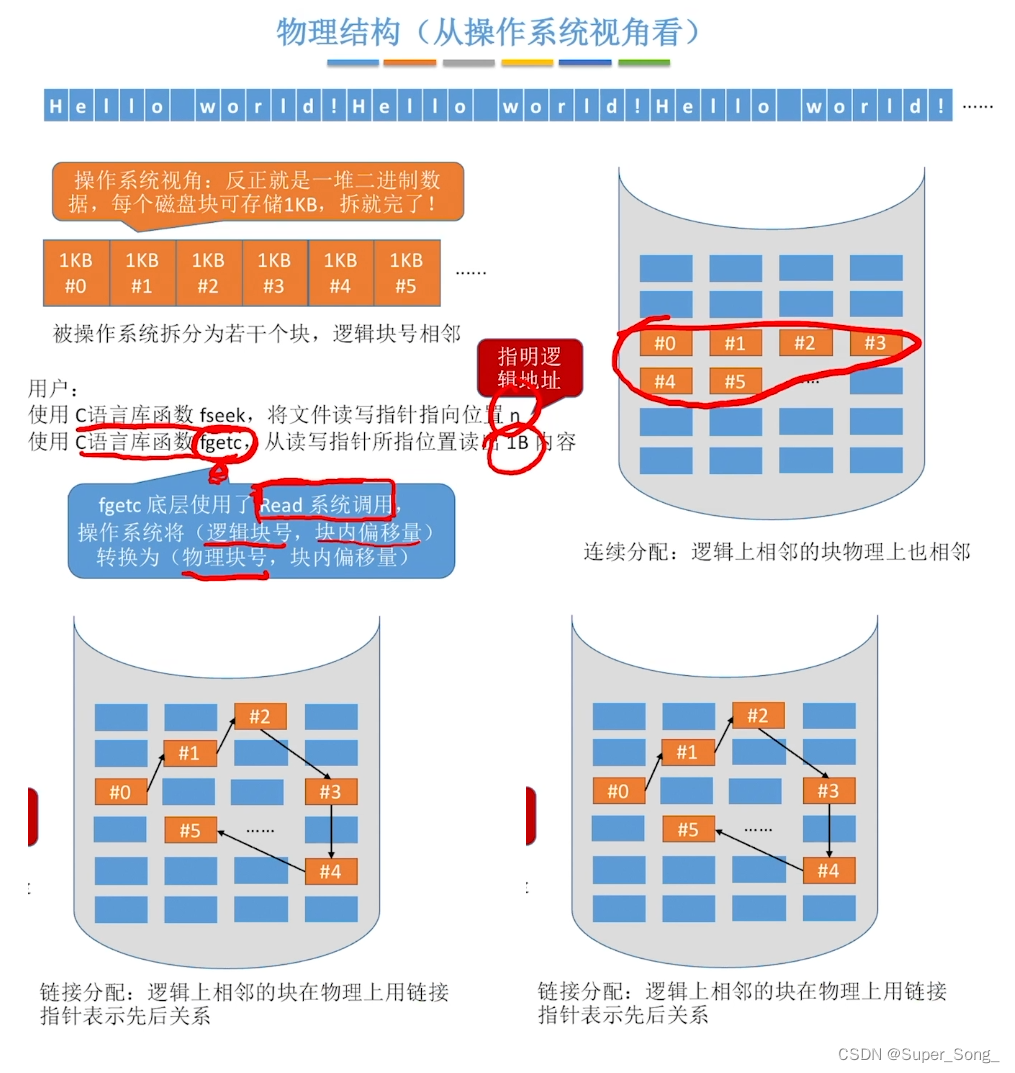

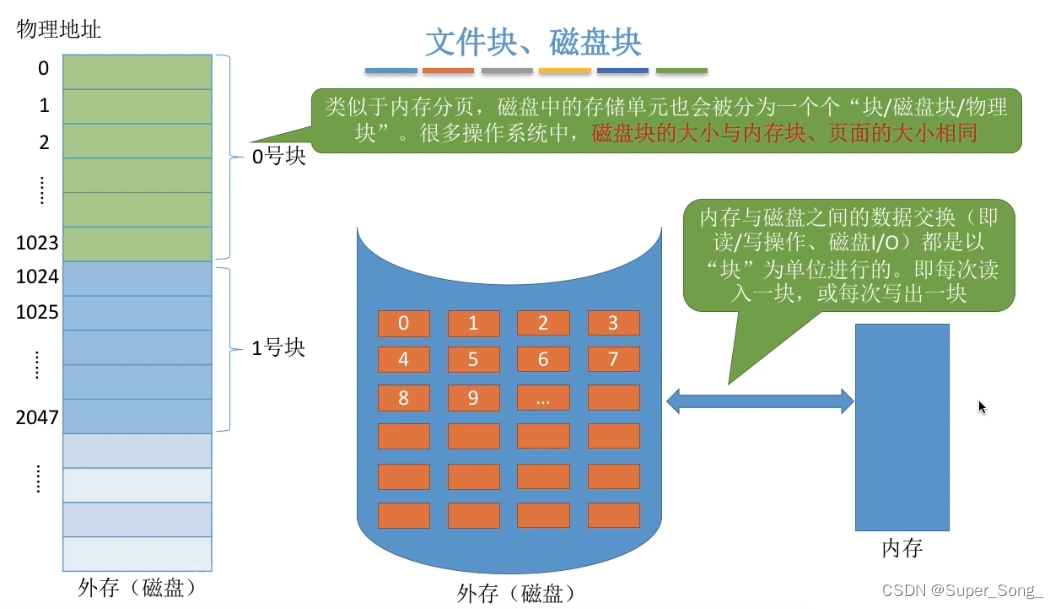

从上往下看，文件如何存放在外存

外存由一个个存储单元组成，一个存储单元对应一个物理地址
外存也分磁盘块，磁盘块大小一般为2的整数次幂
文件的逻辑地址也分成逻辑块号+块内地址
操作系统以块为单位分配存储空间

在这里插入图片描述

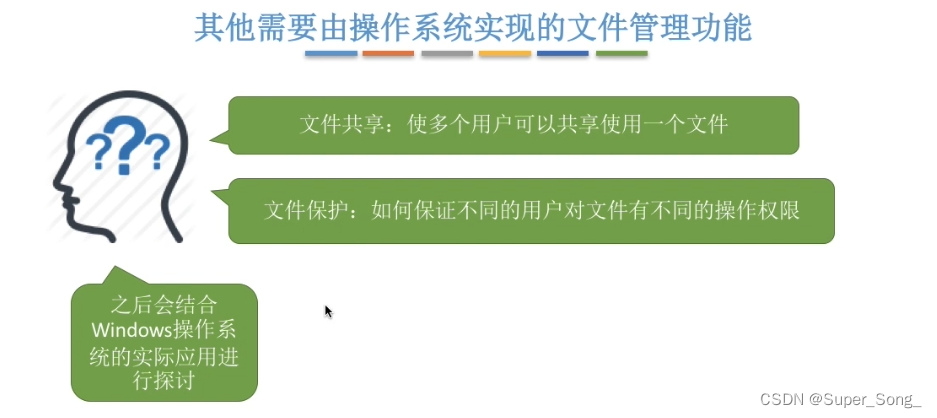

其他需要由操作系统实现的文件管理功能

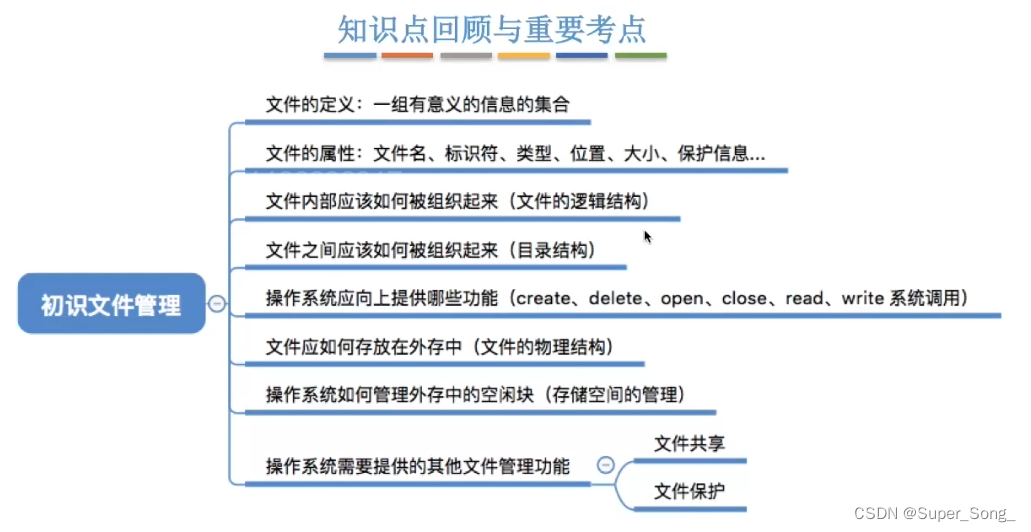

知识点小结

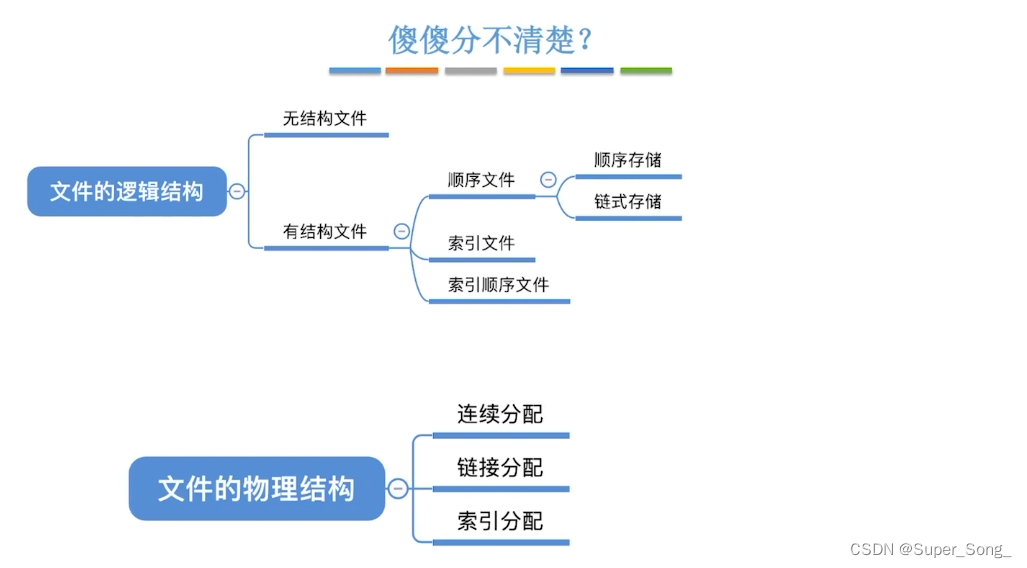

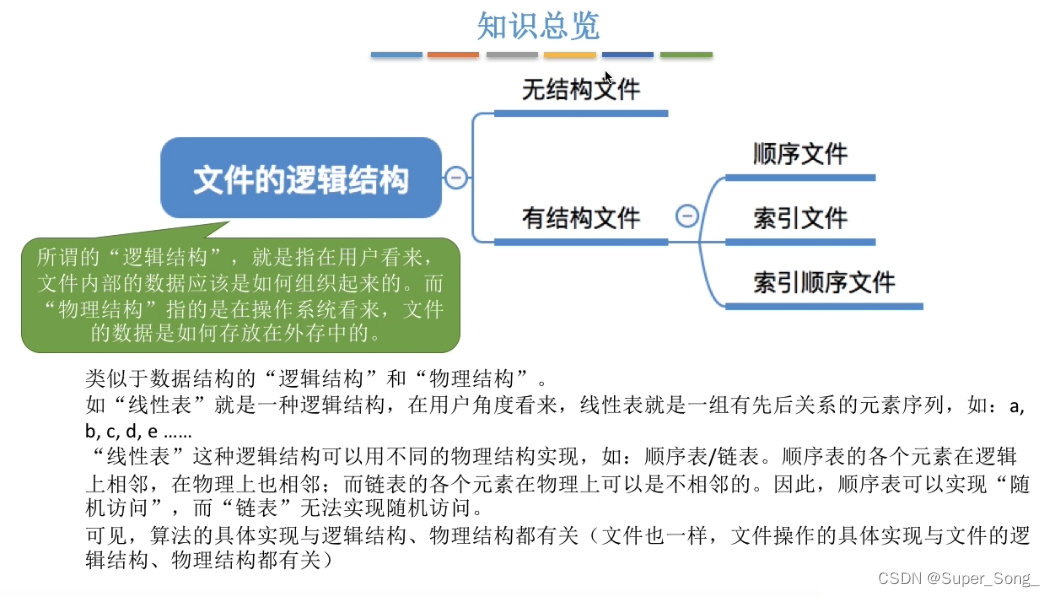

文件的逻辑结构

在这里插入图片描述

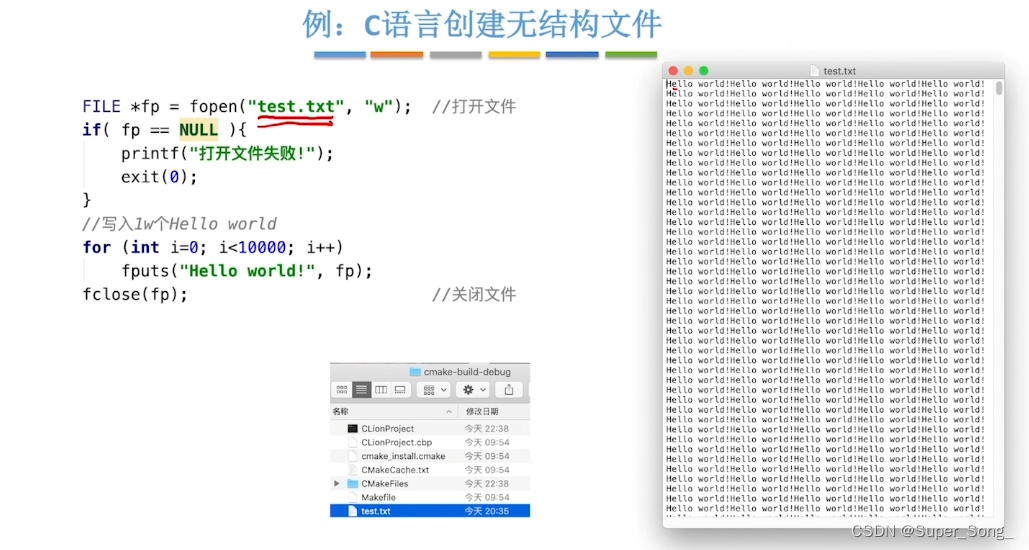

无结构文件

有结构文件

又称记录式文件
可以有数据项作为关键字
每条记录有若干个数据项
定长记录，可变长记录；

在这里插入图片描述

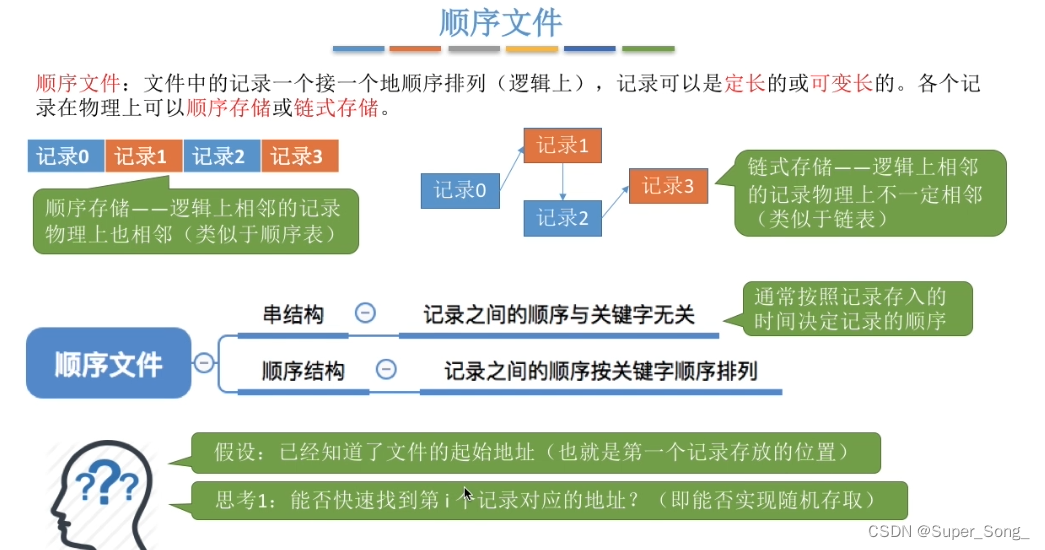

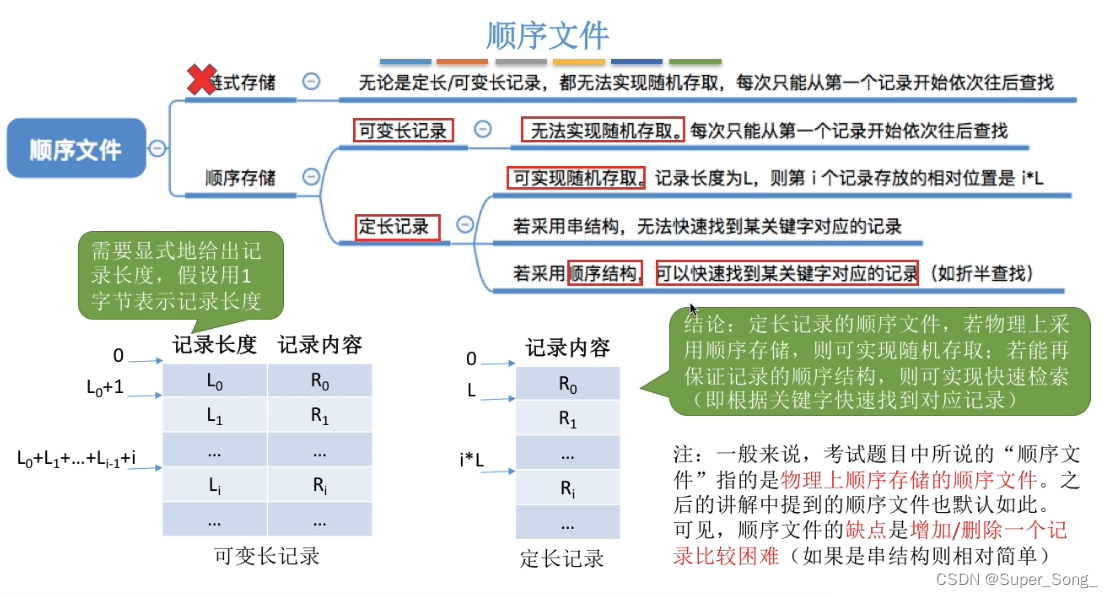

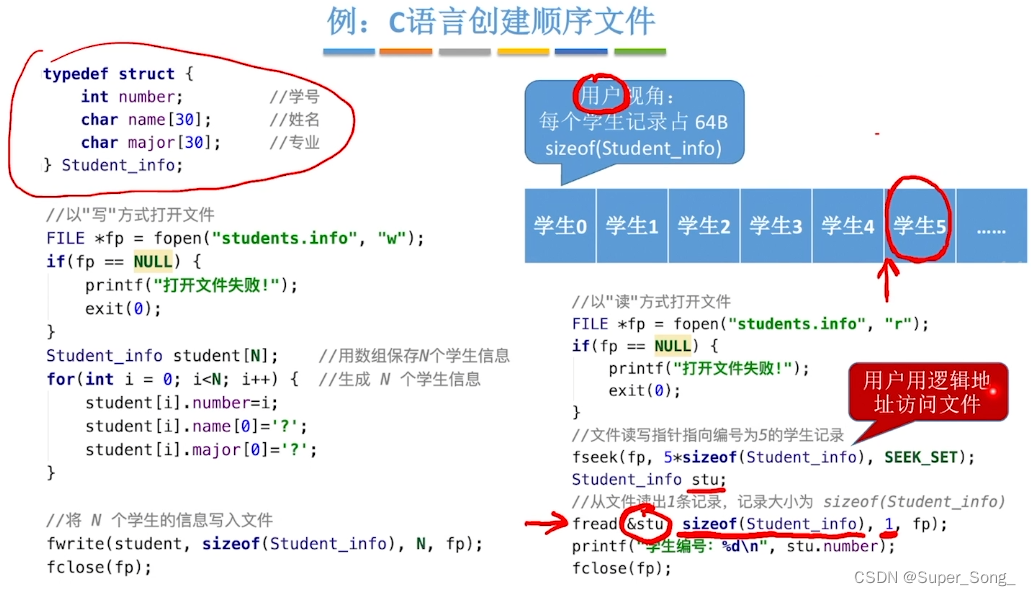

顺序文件

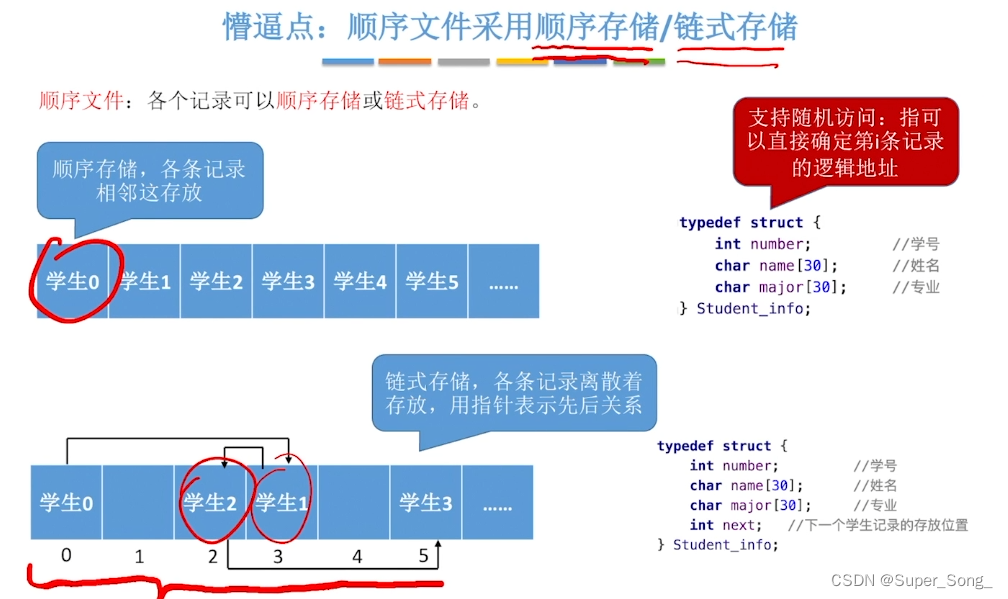

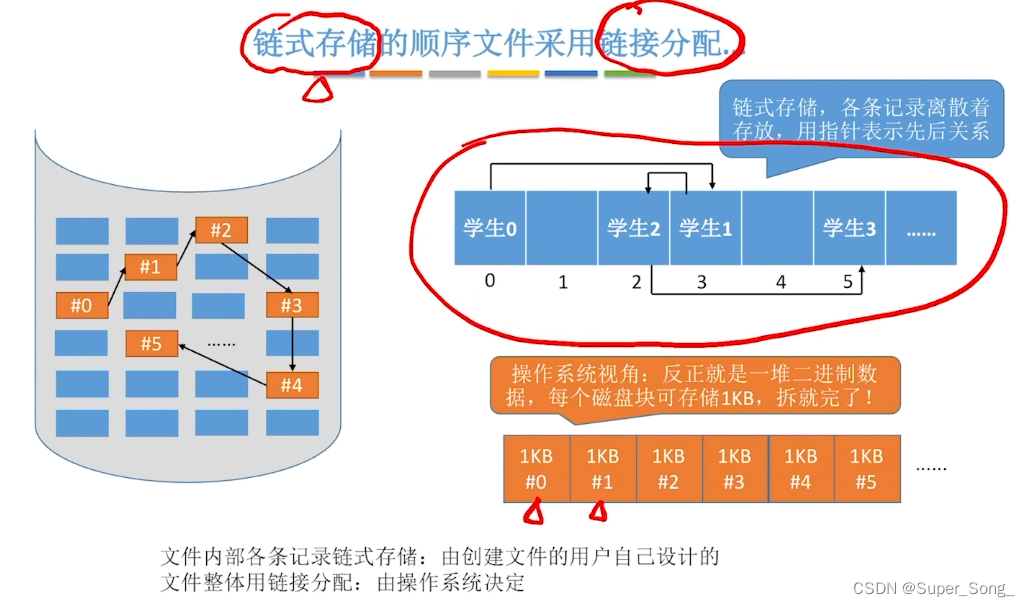

顺序文件相当于线性表，顺序存储相当于顺序表，链式存储相当于链表

在这里插入图片描述
顺序文件的串结构增删相对简单些，没有关键字和顺序有关，只需把新增记录插到末尾即可

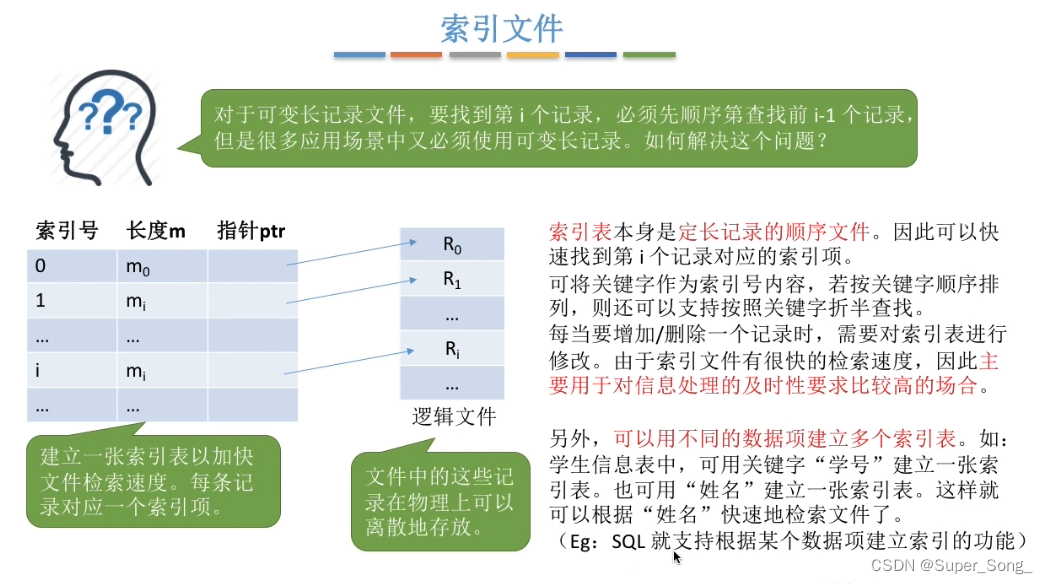

索引文件

顺序文件要想实现随机存取，必须采用顺序存储，定长记录，不太方便
索引文件解决了问题，索引表的记录是定长的，索引表可以实现随机存取，找到索引记录，再找对应的物理存放位置
一个文件可以根据不同的数据项建立多个索引表

在这里插入图片描述
索引顺序文件

索引文件一条记录对应一个索引记录，太浪费空间
索引顺序文件，将逻辑文件归类，索引表中只记录一个分组的地址信息
索引顺序文件的索引表中的索引项也不需要按关键字排列，方便增删操作
相当于分两次查找，索引表查找一次，逻辑文件的某一分组中查找一次
索引文件中的索引表，相当于一个定长的串结构的顺序文件

在这里插入图片描述

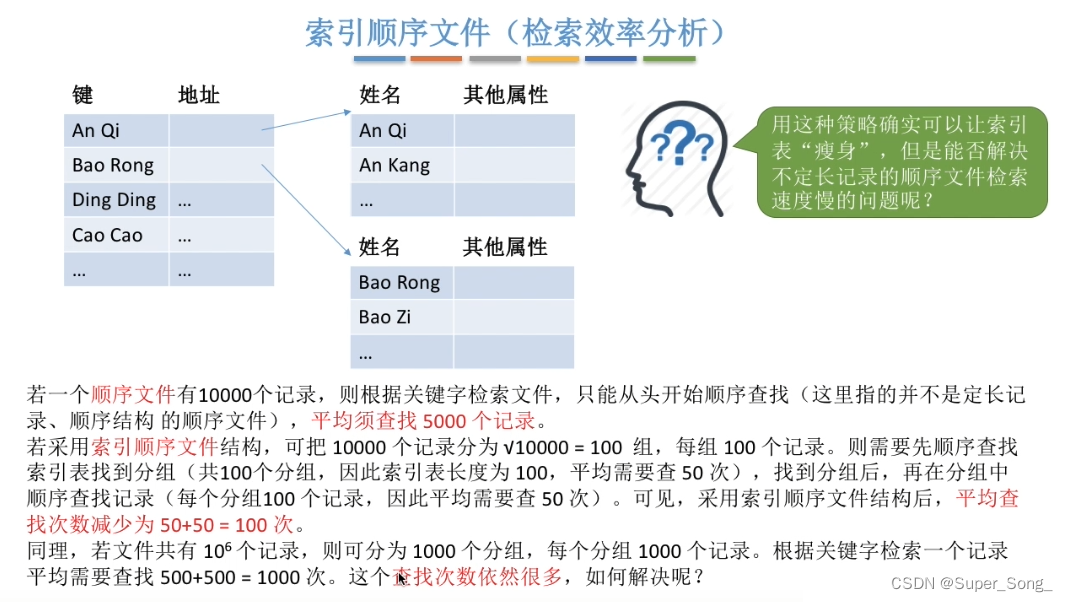

索引顺序文件检索举例

多级索引顺序文件

如果索引表记录仍然很多，可以对索引表记录再分组提取更高一级索引表，原理类似

在这里插入图片描述
知识点小结

文件目录

在这里插入图片描述

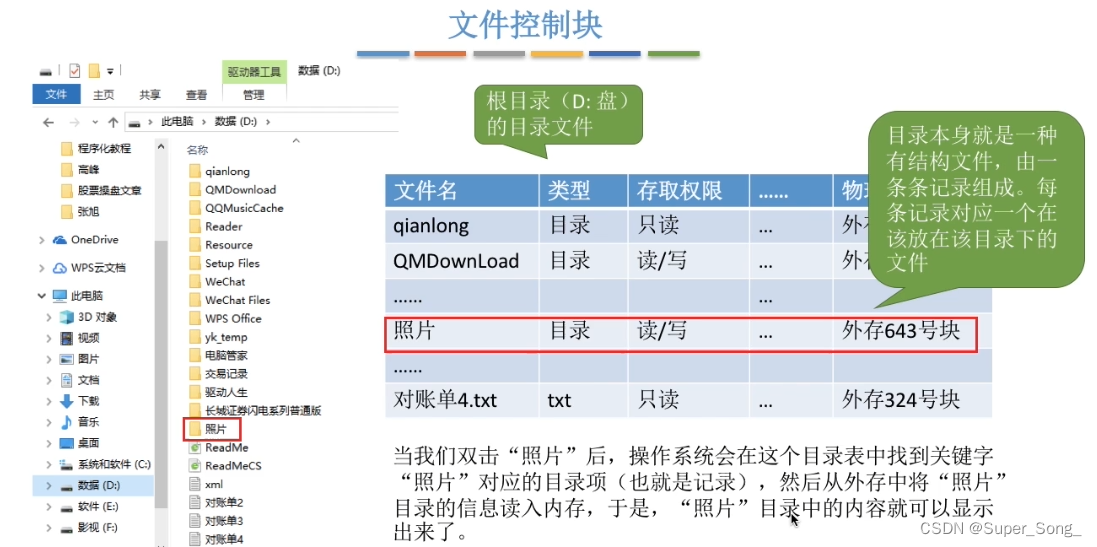

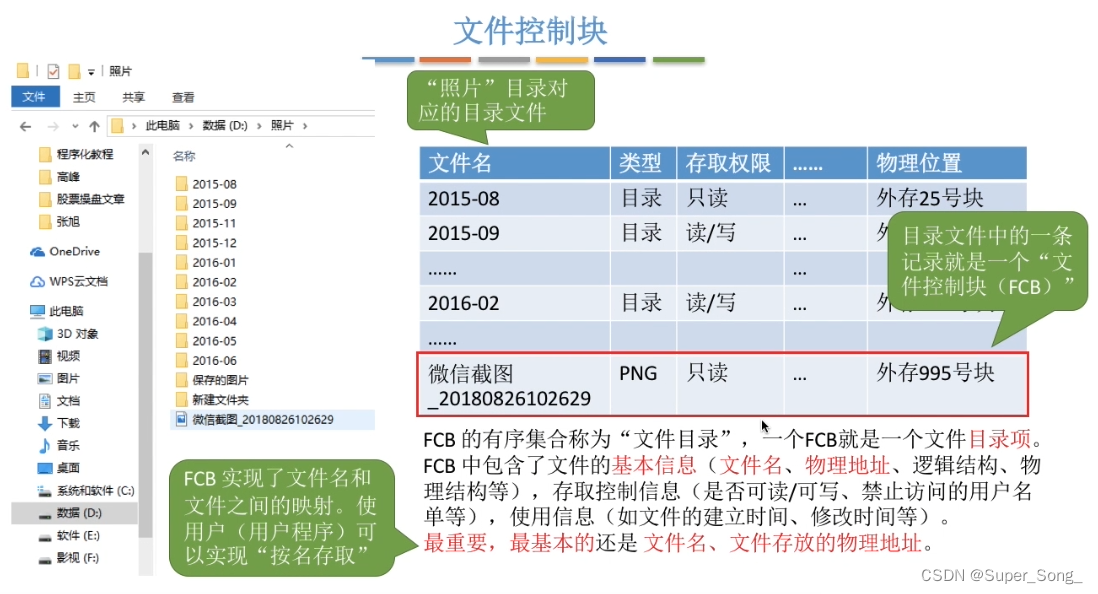

文件控制块

打开并访问目录就是在访问目录文件
打开当前目录下的文件或目录就是访问对应的文件或目录文件
操作系统根据目录我们选择文件名，查当前目录文件下的目录项（根据文件名），找到外存物理地址，调入文件或目录文件
目录文件的一条记录也称为文件控制块FCB，一个FCB就是一个文件目录项
FCB最重要的就是文件名，文件存放的物理地址，

在这里插入图片描述

需要对文件目录进行哪些操作

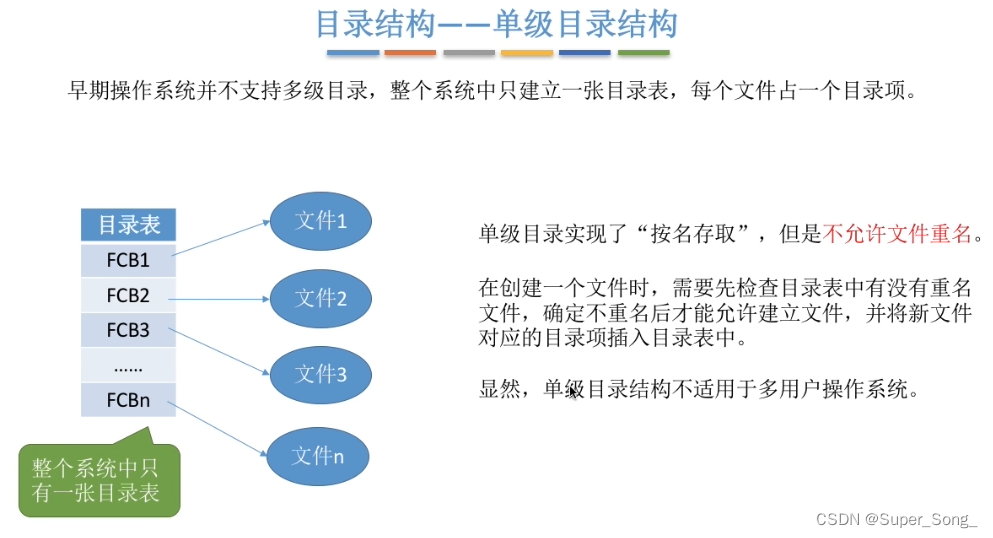

单级目录结构

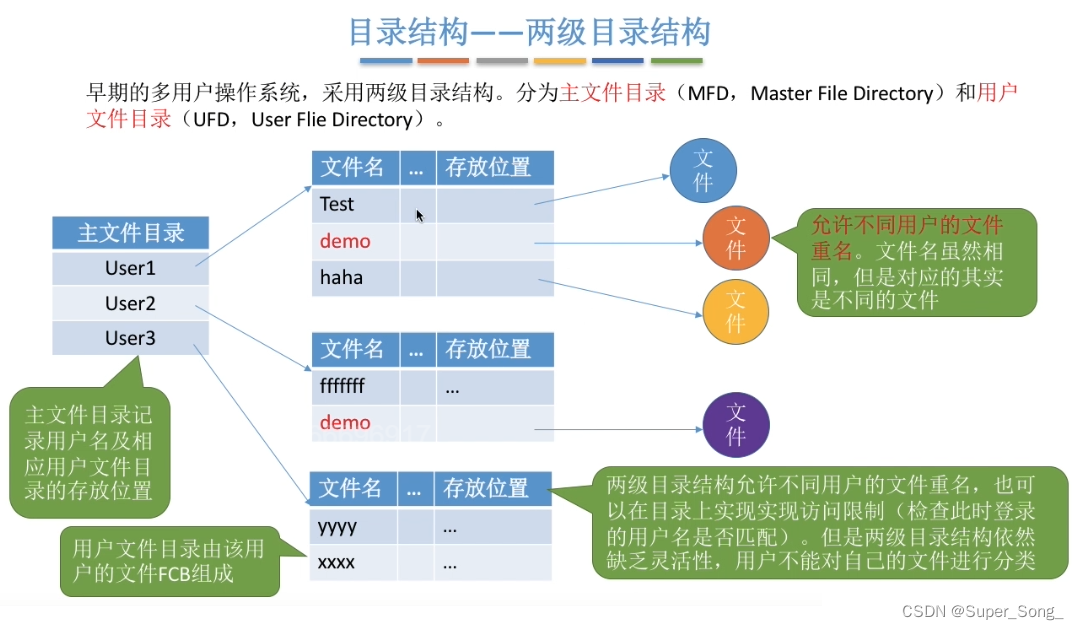

两级目录结构

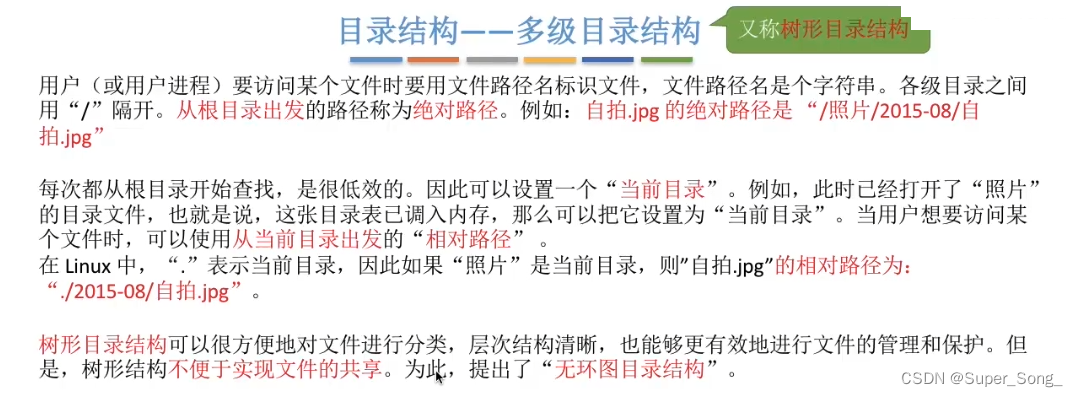

多级目录结构

绝对路径：从根目录出发，每一层目录都需要一次读磁盘I/O操作
相对路径：从当前路径出发，每一层目录都需要依次读磁盘操作I/O，当前目录这几层不算
引入相对路径后，磁盘I/O次数减少了，提高访问文件效率
个人理解：不能说相对路径的读磁盘次数一定少了，关键还是要看哪一种方式的访问层级更少吧？？

在这里插入图片描述
树形结构不便于实现文件共享

选择题经常出

在这里插入图片描述

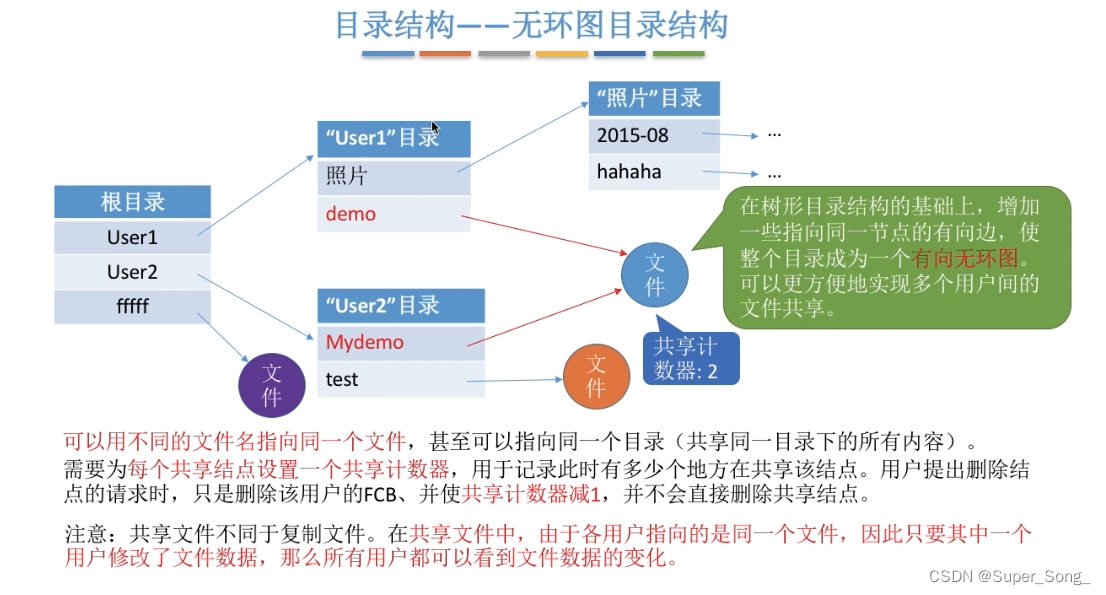

无环图目录结构

多个用户的不同目录指向同一个文件，表示这个文件是共享的
删除操作：用户删除自己目录下的共享文件，只会删除该用户的PCB，让共享计数器-1，不会直接删除共享节点，当共享计数器变为0时，才会真正删除节点
共享文件是同一个文件，复制文件是得到了一个新的文件

在这里插入图片描述

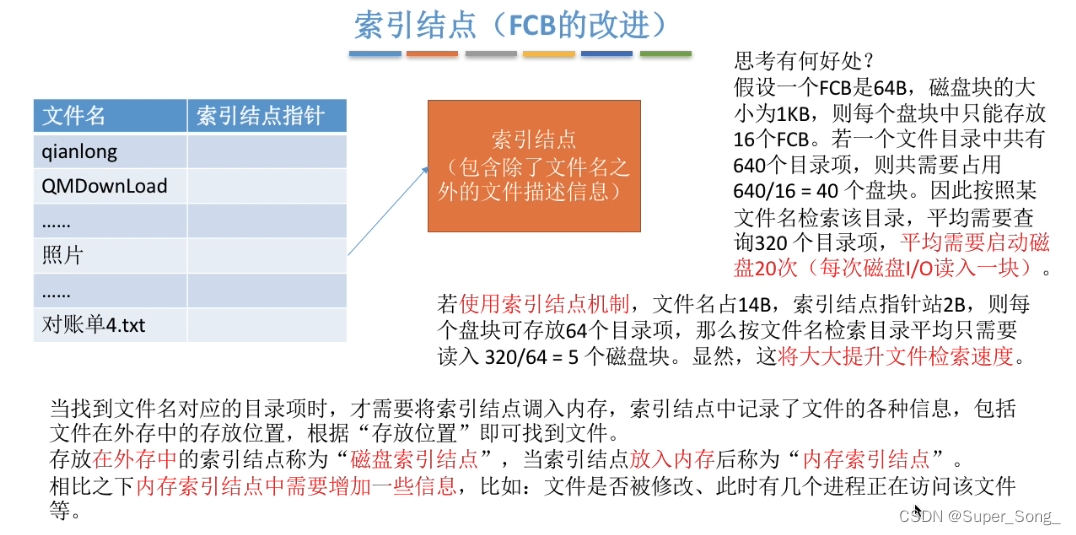

索引节点（FCB改进）

为了提高查找效率，减少磁盘I/O次数，给目录表瘦身
一个目录项只存放文件名，索引节点指针，指针指向索引节点，保存着其文件名以外的其他信息
查找时只检索目录表，找到FCB之后再进一步读取指针指向的索引节点
这样一个磁盘块可以存放更多的FCB，降低读磁盘块的次数
外存索引节点，内存索引节点（增加一些信息）

在这里插入图片描述

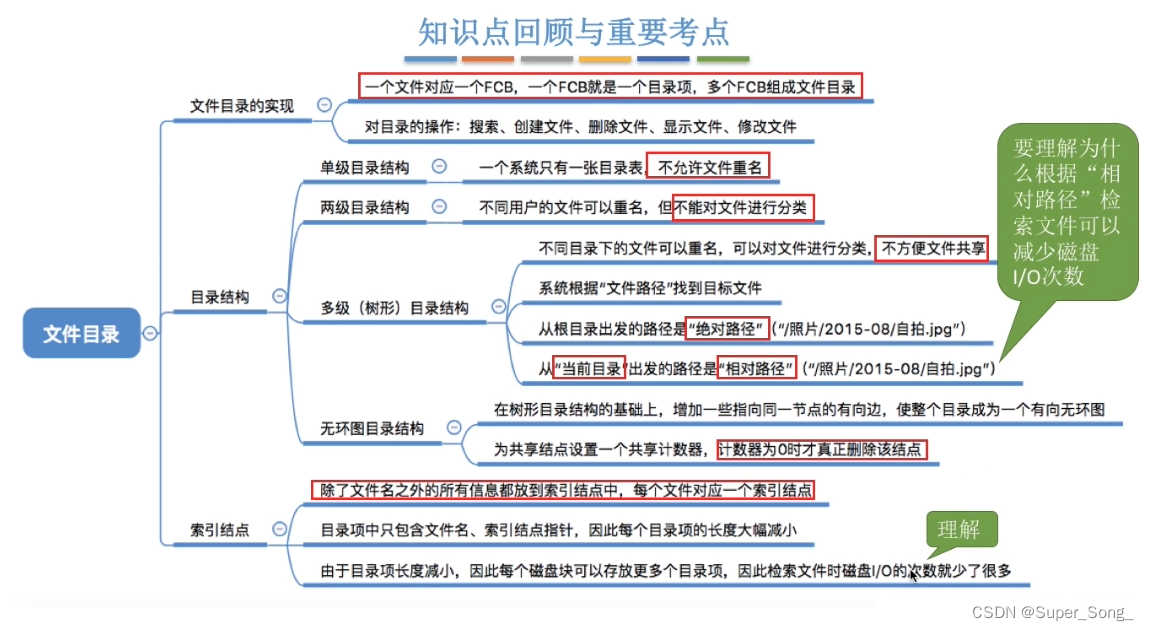

知识点小结

本小结很重要，容易出小题考察

在这里插入图片描述

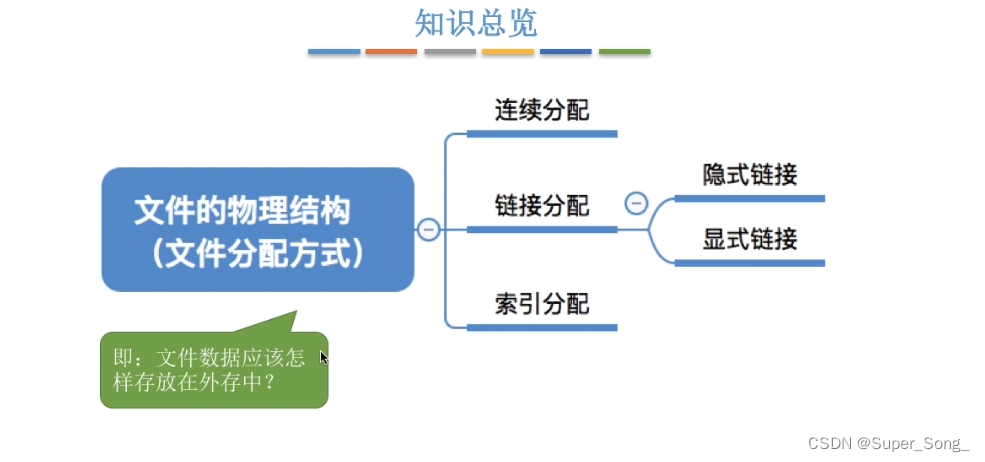

文件的物理结构（文件分配方式）

本节十分重要，历年都出题
在这里插入图片描述

文件块，磁盘块

很多操作系统将磁盘块的大小与内存块，页面的大小相同，方便数据交换

在这里插入图片描述
文件块，磁盘块

文件的逻辑地址空间也被分成一个一个的文件块
操作系统为文件分配存储空间以块为单位
用户提供逻辑地址，操作系统负责逻辑地址映射到物理地址

在这里插入图片描述

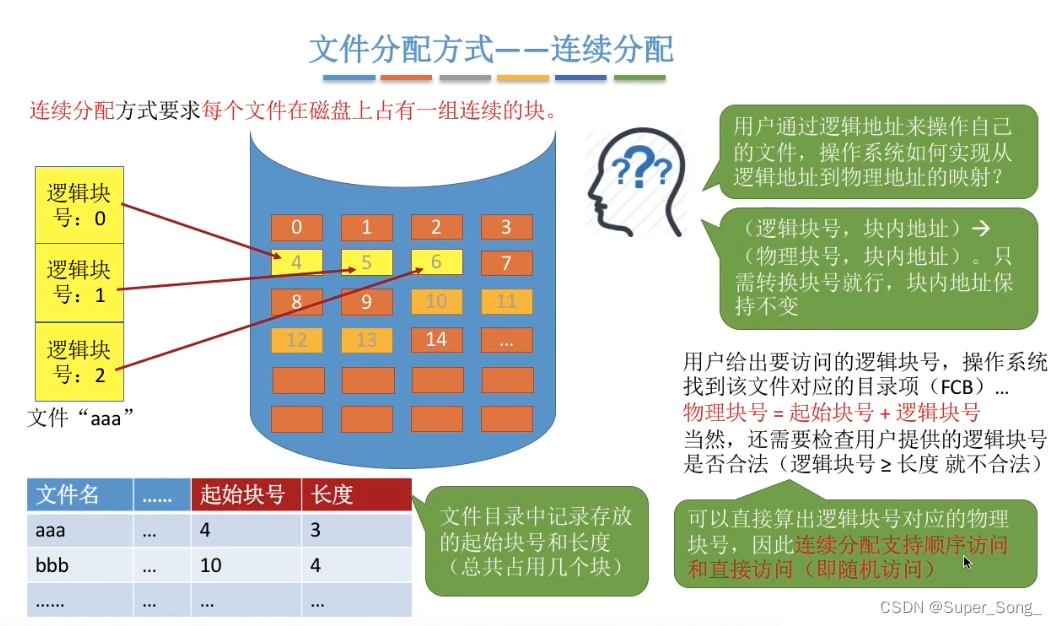

文件分配方式–连续分配

文件在磁盘上占有一组连续的块
物理块号=起始块号+逻辑块号，当然也要检查用户提供的逻辑块号是否超过文件的长度
连续分配支持顺序访问，随机访问

在这里插入图片描述

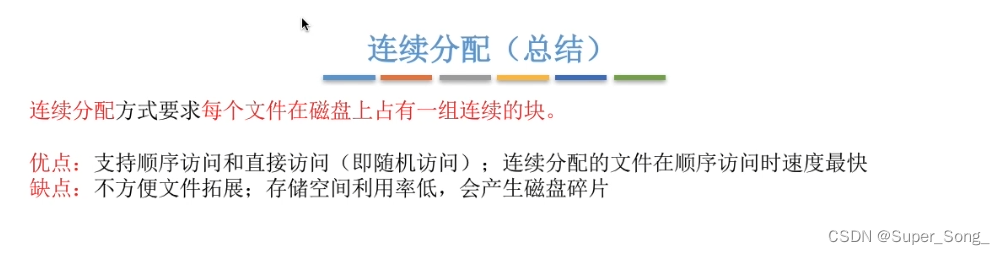

连续分配的优缺点

文件分配方式–链接分配

离散分配的方式，为文件分配离散的磁盘块
分隐式链接和显示连接

在这里插入图片描述

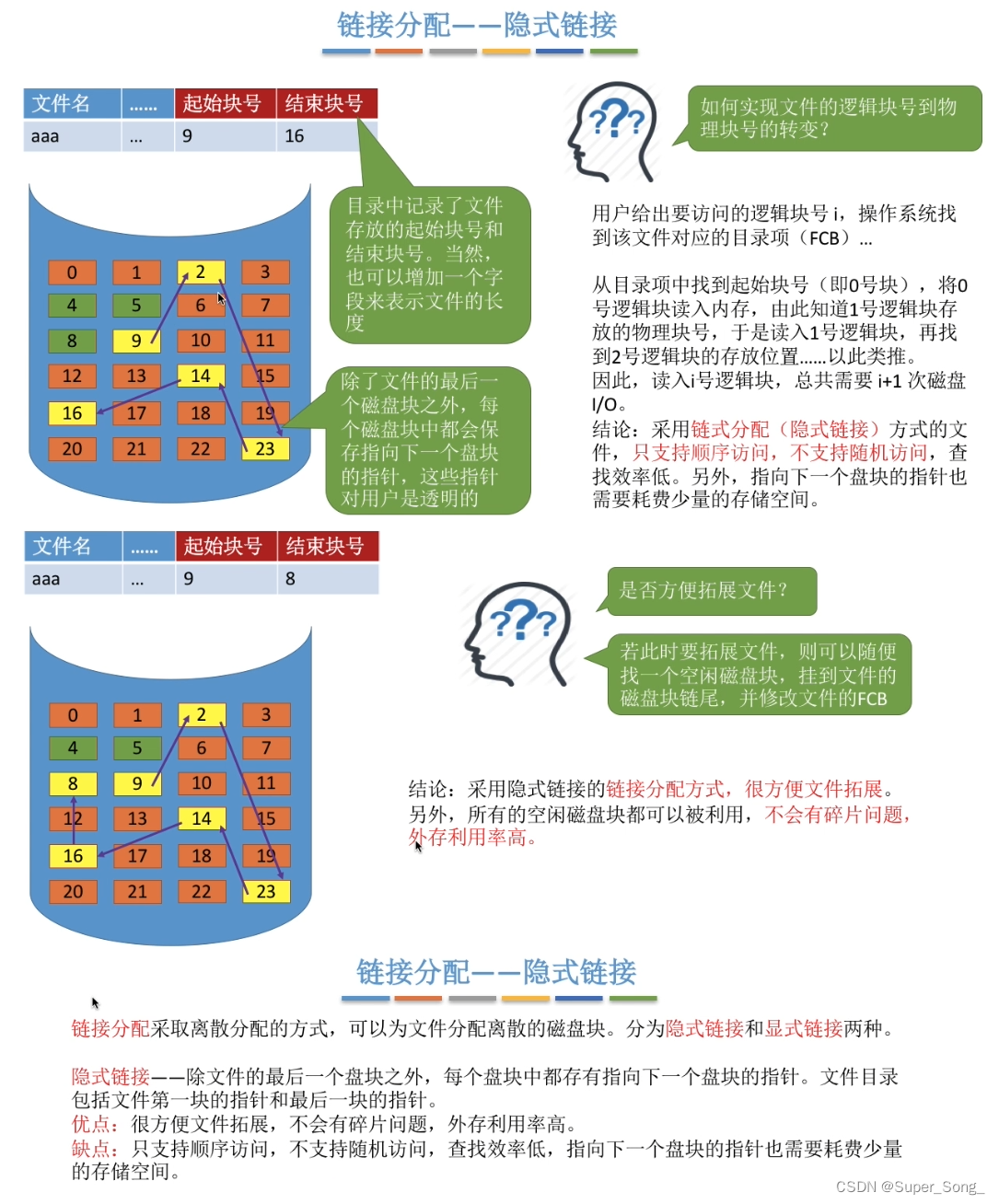

隐式链接

目录项中包含起始块号，结束块号
只支持顺序访问，不支持随机访问，查找效率低，每个块内需要分配空间保存下一个块的指针

在这里插入图片描述

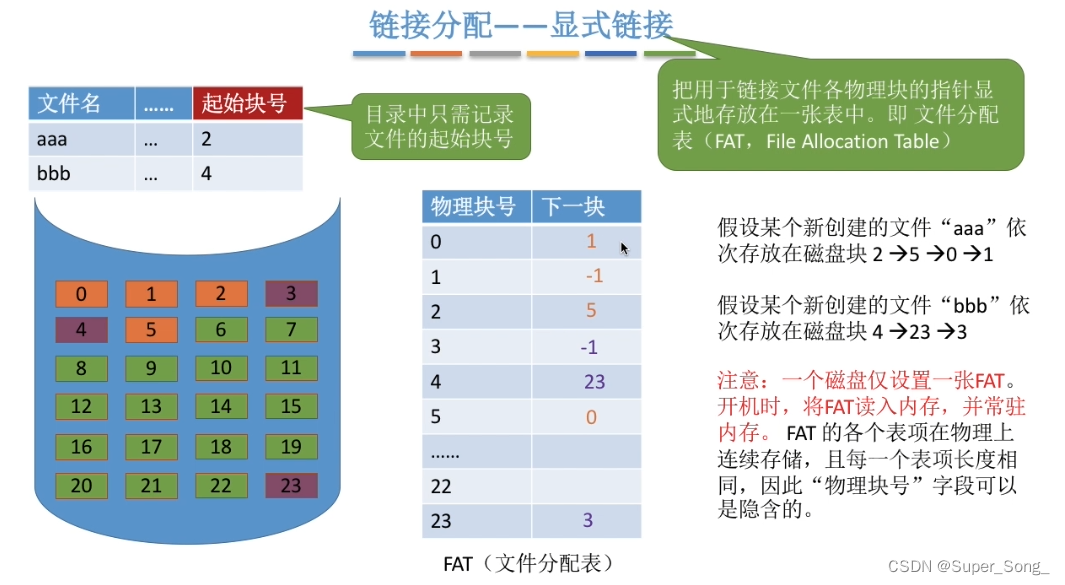

显示链接

目录项中只需记录起始块号
准备一个FAT分配表，记录一个物理块的下一个块是几号
一个磁盘只需要一个FAT，记录磁盘所有磁盘块链接信息，FAT的表项是连续存储，长度相同，因此物理块号是隐含的
开机时，FAT读入内存，常驻内存

在这里插入图片描述
显示链接

地址转换过程，目录向起始块号，查内存中FAT，找到对应的起始物理块号
块号转换不需要访问磁盘，比隐式链接的访问速度快得多
一个磁盘对应一个FAT，开机就加载到内存

在这里插入图片描述

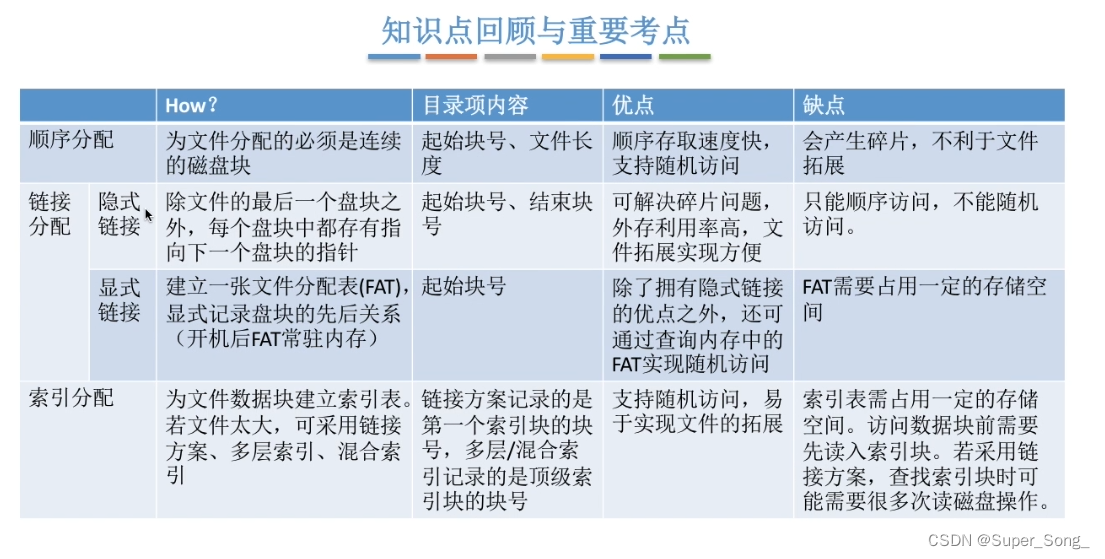

链接分配总结

考试中只说链接分配，默认为隐式链接

在这里插入图片描述

文件的物理结构（文件分配方式）

在这里插入图片描述
索引分配

索引表功能有点像页表
存放索引表的磁盘块叫索引块，存放数据的磁盘块叫数据块
每个文件都有自己对应的索引表
索引表表项可以定长，因此索引表中逻辑块号可以隐含

在这里插入图片描述
索引分配，地址的转换

支持随机访问，文件拓展容易实现

在这里插入图片描述
索引分配–链接方案

索引表太大，一个索引快装不下，可以用多个索引快存放，索引块之间链接起来
如果，要访问的物理块在第二索引表里，必须先访问第一个索引快，通过指针访问第二个索引快，再根据表项访问数据
如果，文件太大，索引块太多，读磁盘次数会非常多，操作会变得低效

在这里插入图片描述

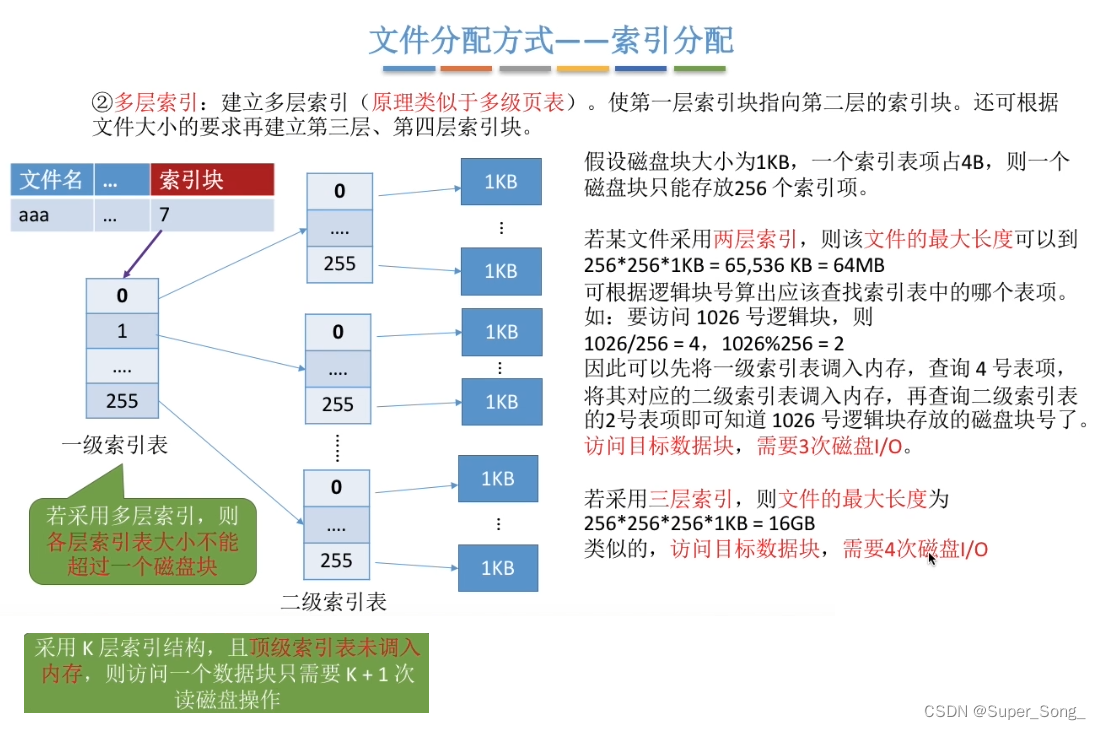

索引分配–多层索引

类似于多级页表，建立多层索引表
多层索引分配中的索引表，大小不能超过一个磁盘块
根据需求建立二层，三层，四层索引块
n层索引分配方式，访问目标数据块需要n+1次磁盘I/O，顶级索引表没有调入内存
缺点，如果遇到了小文件，也要好几层索引读磁盘

在这里插入图片描述

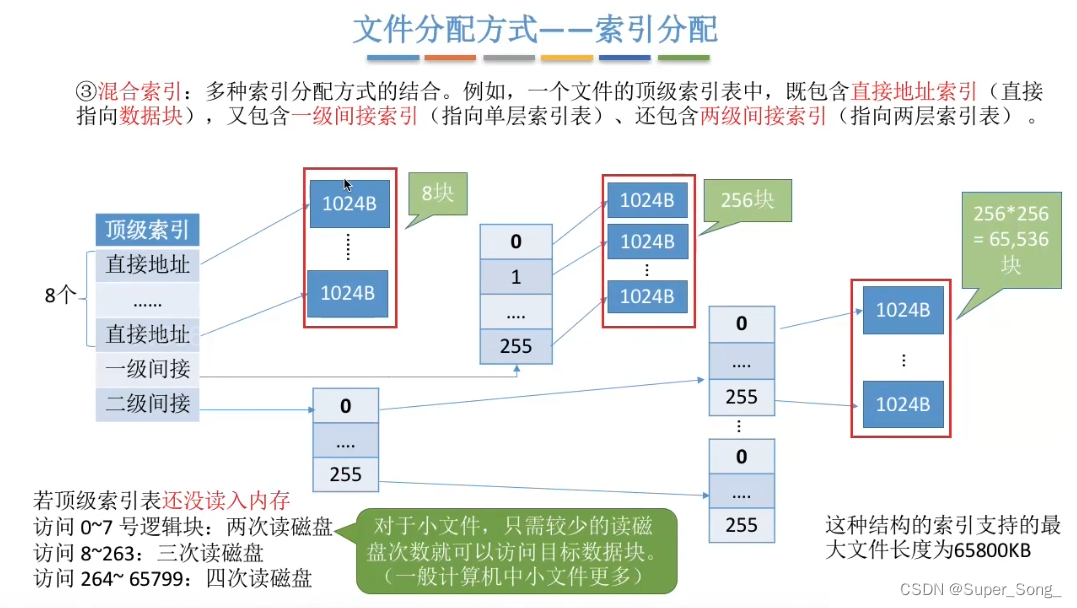

索引分配–混合索引

一个顶级索引表，既有直接地址索引，又有一级间接索引，还有两级间接索引
8+256+256*256=65800
对于小文件可以降低读磁盘次数

在这里插入图片描述
知识点小结

根据顶级索引表结构计算文件的最大长度，考试中很常见
红色字，重要考点！重要考点！

在这里插入图片描述

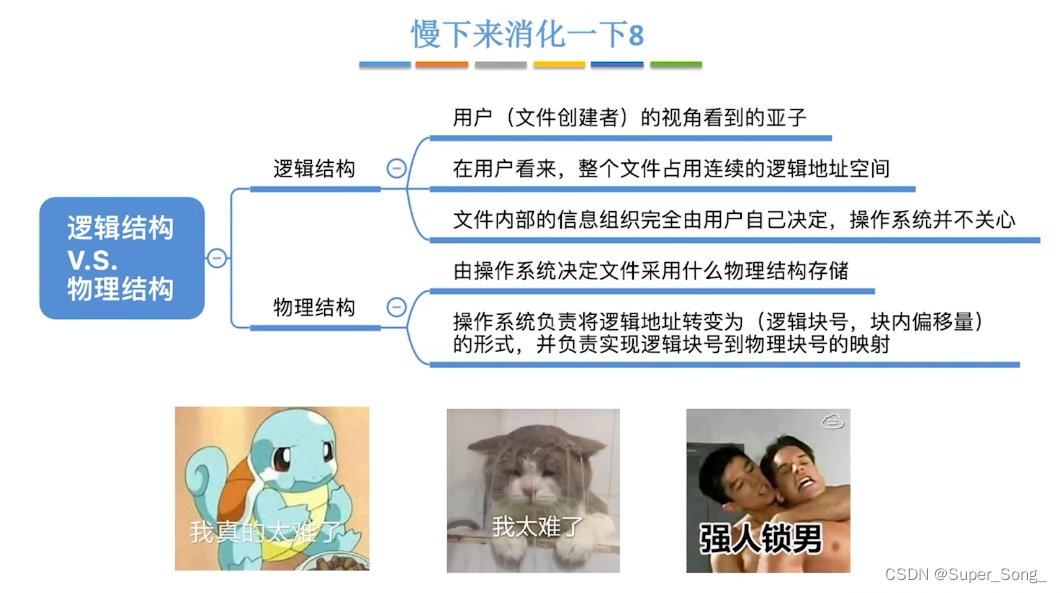

逻辑结构和物理结构

在这里插入图片描述
无结构文件举例

逻辑结构（从用户视角看）

物理结构（从操作系统视角看）

C语言创建顺序文件举例

物理结构（从操作系统视角看）

懵逼点：顺序文件采用顺序存储/链式存储

用户自己决定顺序还是链式，用户视角觉得就是占用连续的地址空间

在这里插入图片描述
链式存储的顺序文件采用连续分配

操作系统可以选择连续分配，也可以选择链接分配，

在这里插入图片描述
逻辑结构：所以文件

索引文件采用索引分配

知识点小结

个人理解：
- 逻辑结构里的，无结构，有结构，顺序文件（顺序存储，链式存储），索引文件，索引顺序文件是给用户使用的
- 物理结构里的，连续分配，链接分配，索引分配，是给操作系统用的
- 二者各玩各的，各自做好自己的事情，用户选好了逻辑结构，至于操作系统选什么分配方式（逻辑转物理），那是操作系统的事情，用户无法知道，也没必要知道
- 用户再怎么选择逻辑层面的文件结构，到了操作系统这里，都是一堆二进制数据，都要按照磁盘块的大小进行拆分，然后选择分配方式，二者不是一个层面的东西

在这里插入图片描述

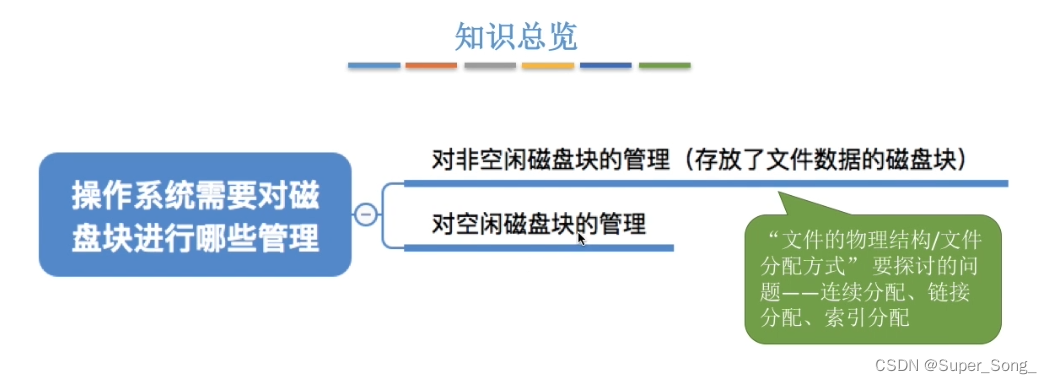

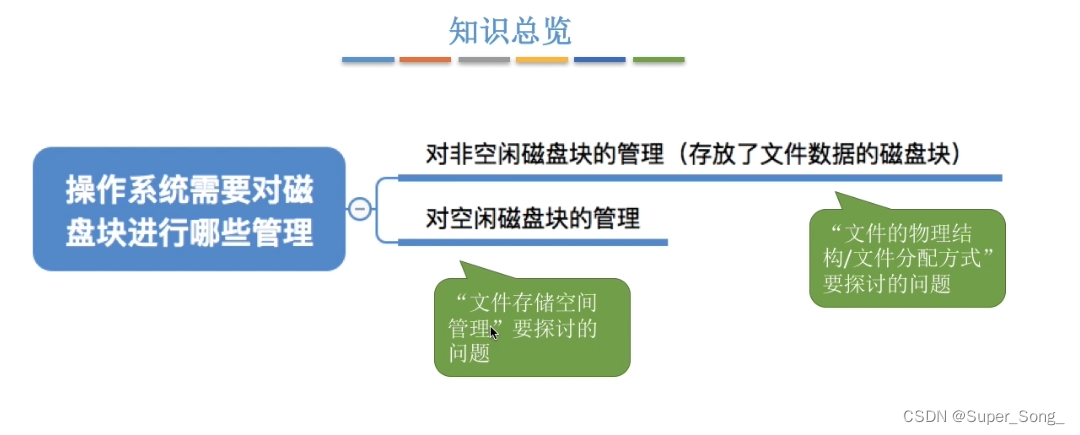

文件存储空间管理

在这里插入图片描述

存储空间的划分与初始化

磁盘分区，一个物理磁盘划分为多个逻辑磁盘
一个磁盘分区包含目录区，文件区
- 目录区保存文件目录相关信息，比如，FCB，索引节点，磁盘管理信息（空闲表，位示图）
- 文件区存放普通数据
多个物理磁盘也可以合成一个逻辑磁盘，文件卷

在这里插入图片描述

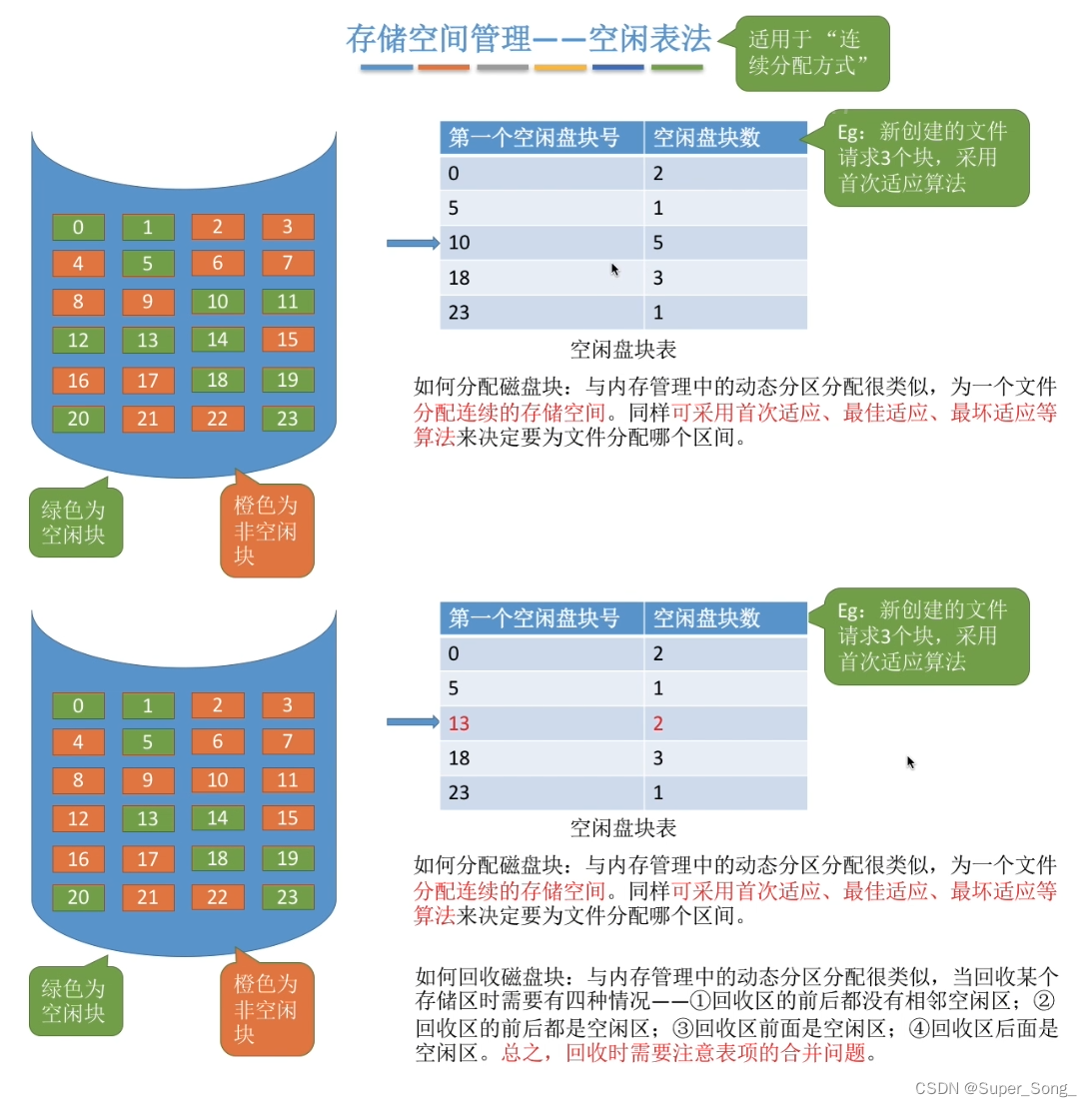

空闲表法

类似于内存管理的动态分区分配的空闲表
空闲盘块表记录每个空闲的起始位置，空闲盘块数量
适用于文件物理结构为连续分配方式的场景
如何分配磁盘块
- 与内存管理动态分区分配类似，可采取首次适应，最佳适应，最坏适应
- 分配空闲磁盘块以后，修改对应表项
回收时需要注意表项合并问题，与内存的套路一样

在这里插入图片描述

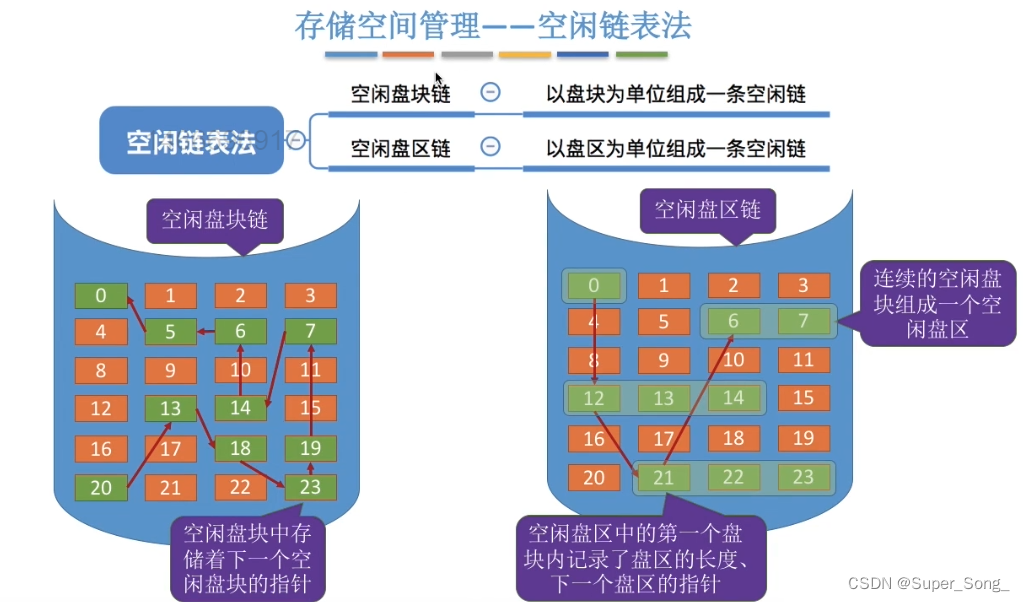

空闲链表法

空闲盘块链，空闲盘区链

在这里插入图片描述

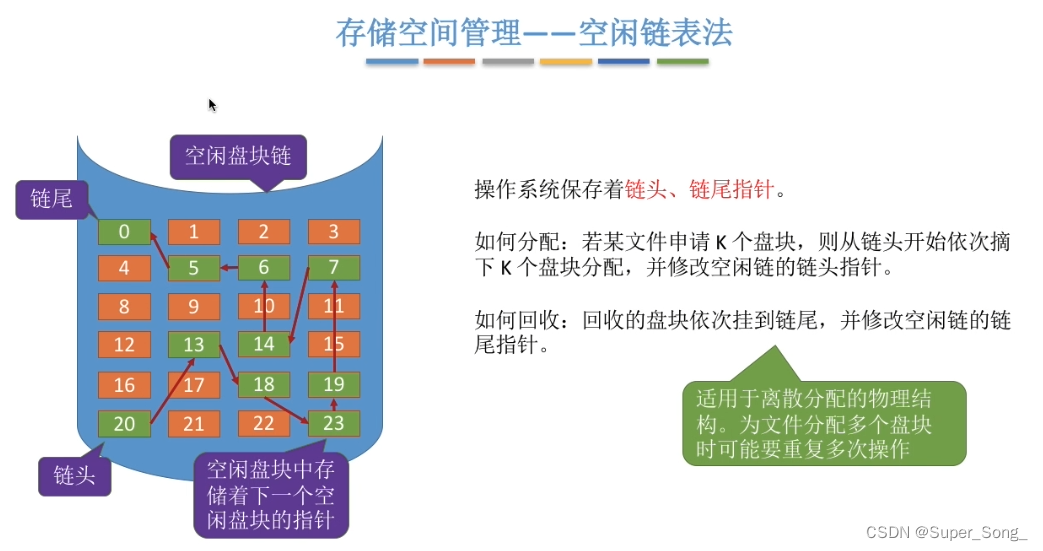

空闲盘块链

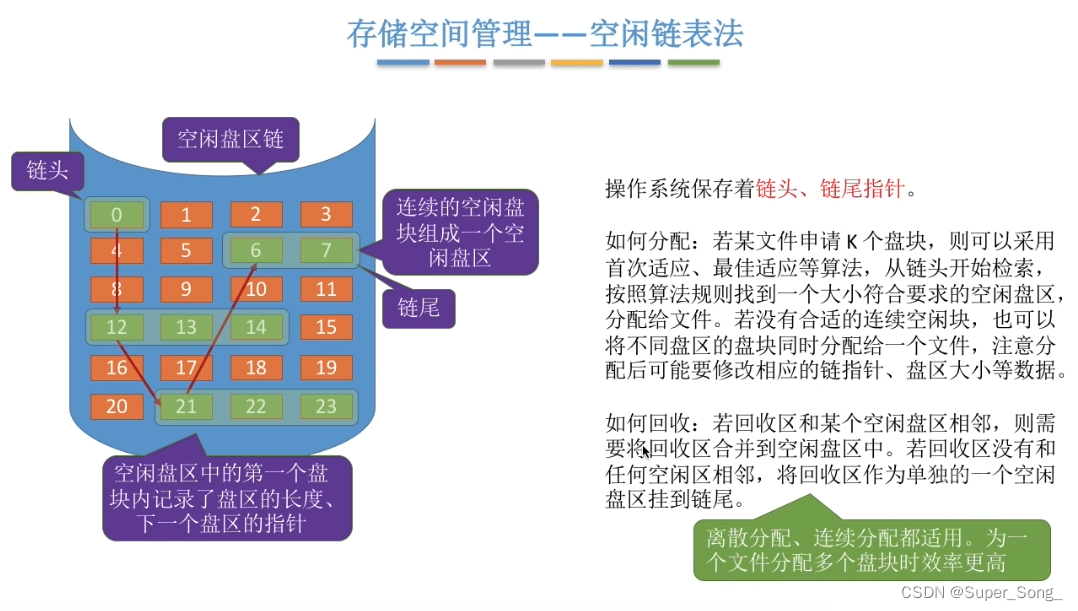

空闲盘区链

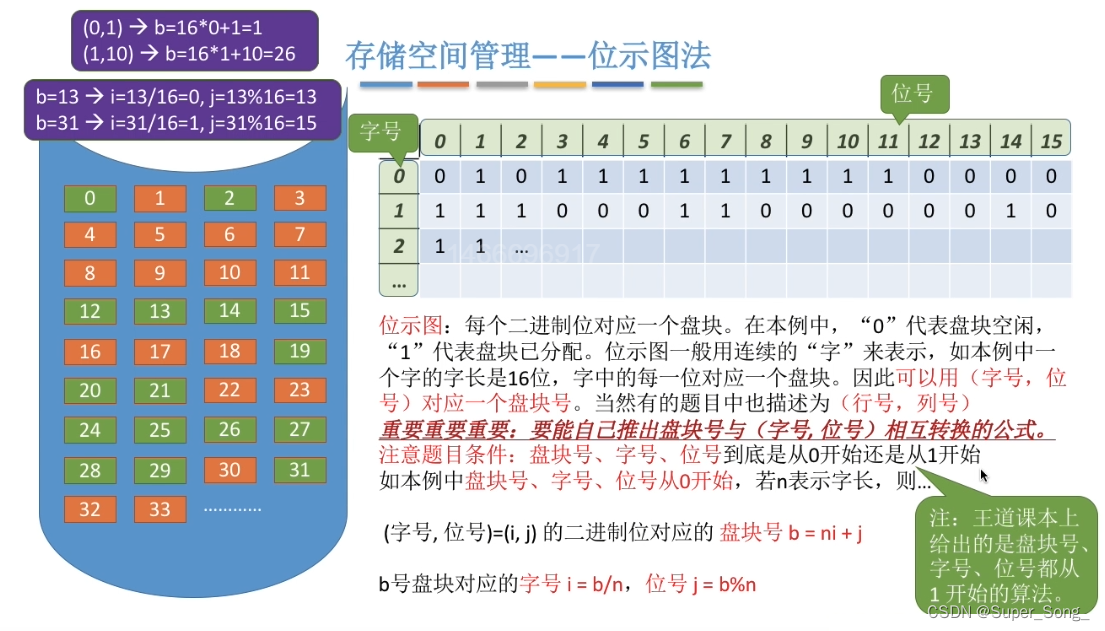

位示图法

考试最常考的方法，如何根据字号位号求出盘块号，或者根据盘块号求出字号位号，注意到底是从0开始的还是从1开始的
本例中，从0开始的，n表示字长，则(i，j)的二进制位对应盘块号b=ni+j
王道书上是以1开头的，注意区分
用矩阵的方式描述每个盘块的情况
矩阵横向一般就是一个字，本例中一个字长16位，则横向16位
矩阵的纵向有若干个连续的字
用每一个位，对应一个磁盘块的情况，比如0为空闲，1为已分配
用（字号，位号）或者叫（行号，列号）定位一个磁盘块号

在这里插入图片描述
位示图如何进行磁盘分配和回收

分配：顺序扫描位示图，找到满足条件的位，算出对应的盘块号，将对应磁盘块分配给文件，修改位示图
回收：根据回收的盘块号求出对应的字号位号，修改位示图
连续分配离散分配都适用

在这里插入图片描述

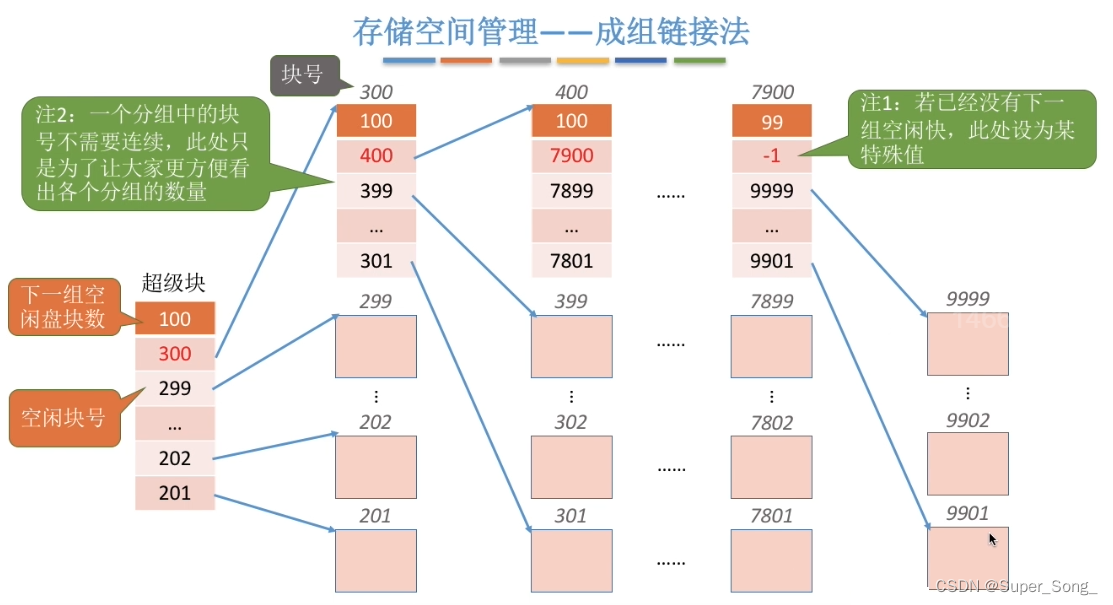

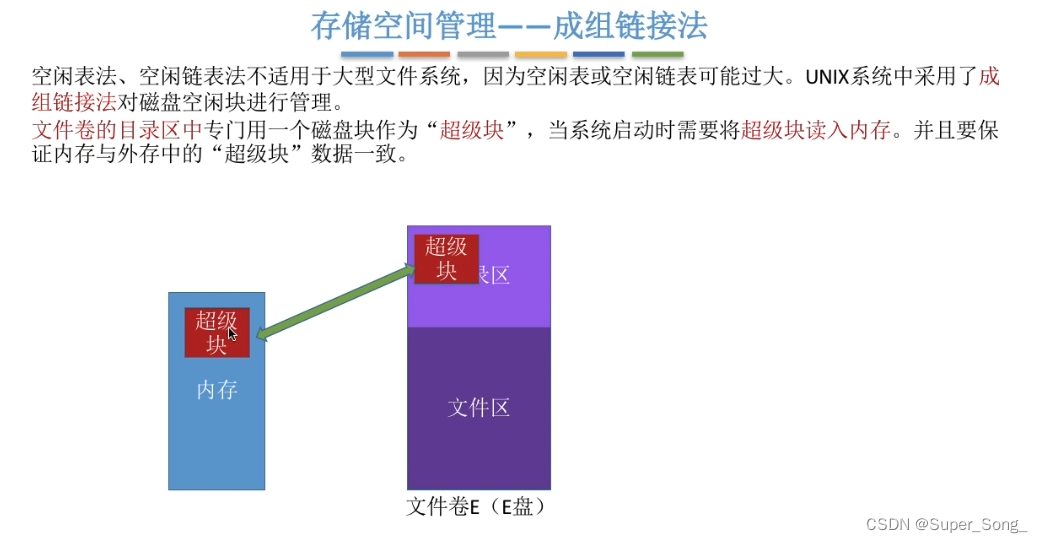

成组链接法

适合于大型文件系统，UNIX系统采用了此法
不太好理解，不好用文字描述，也不是考试重点，不大可能出题
本人看了一遍视频也是一脸蒙，感觉咸鱼的配图和讲解稀里糊涂的，先不看了，以后有时间再说

在这里插入图片描述

知识点小结

文件的基本操作

在这里插入图片描述

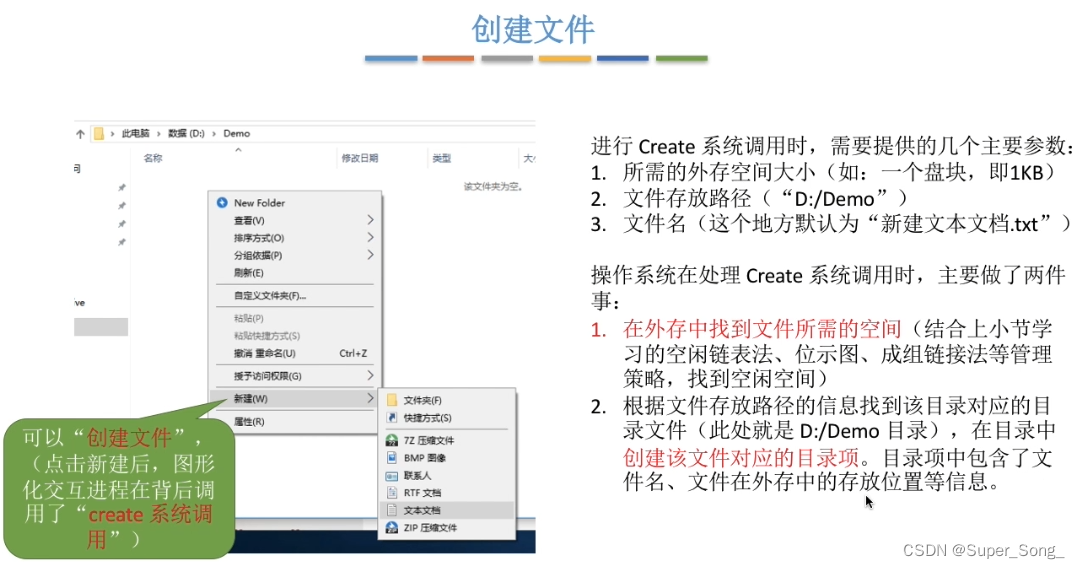

创建文件

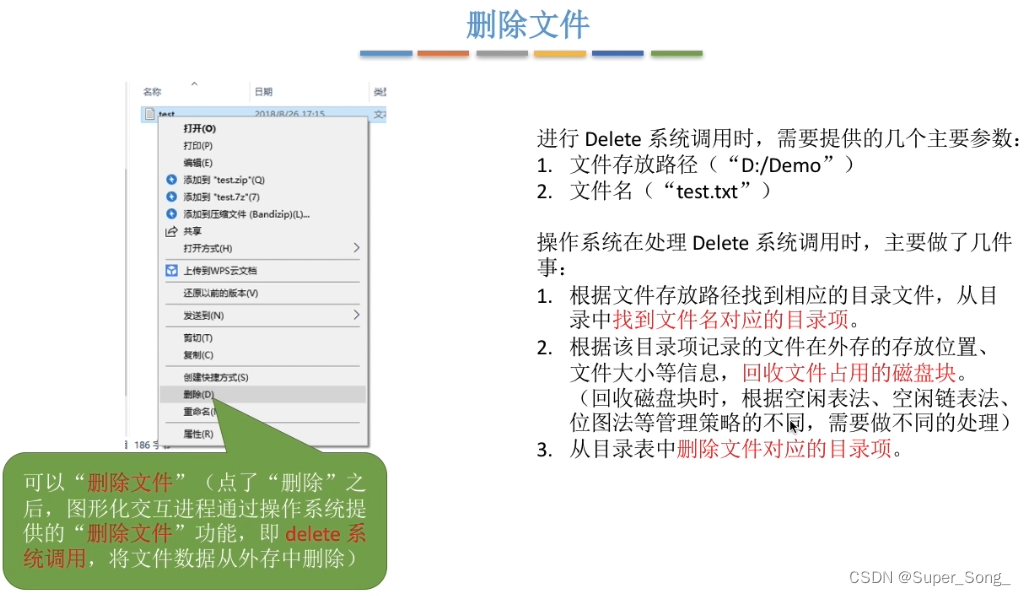

删除文件

打开文件

很多操作系统对文件进行操作之前，需要进行打开操作
将目录项复制到内存中的打开文件表中，这么做可以大幅提高文件的访问速度

在这里插入图片描述

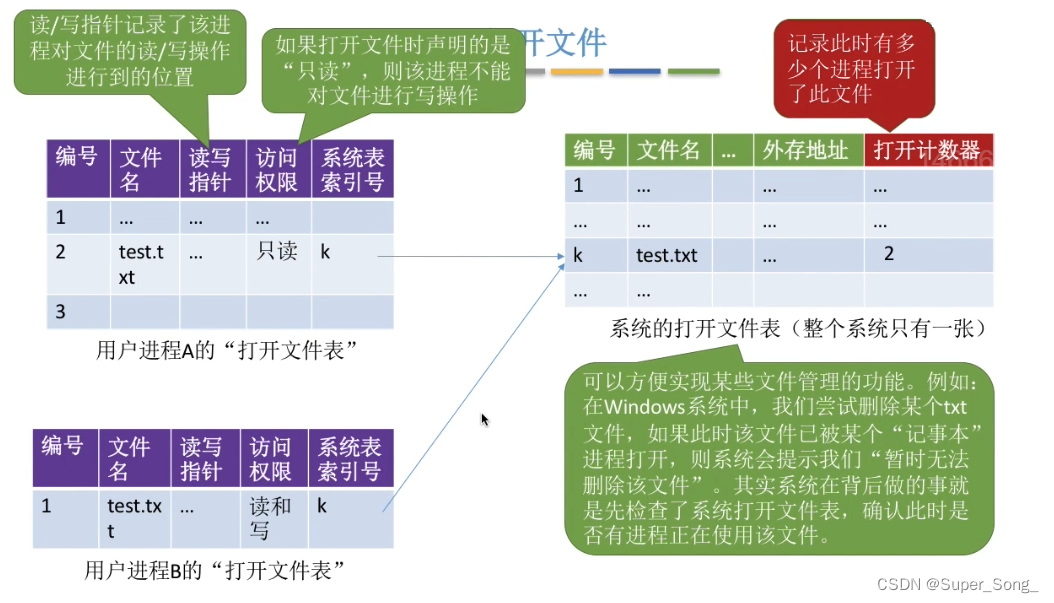

打开文件表

系统打开文件表，
- 只有一张，记录全部的打开文件信息，打开计数器记录了有多少进程正在打开这个文件
用户进程的打开文件表，
- 记录了进程自己打开的文件信息，通过系统表索引号指向系统打开文件表对应的表项
- 读写指针记录进程对文件操作进行到的位置
- 标明进程对这个文件操作的权限
个人理解：打开文件是系统和进程要对文件进行操作，因此需要登记信息，并不是真正的操作文件，真正的操作文件当完成了打开文件后，进程开始对文件进行读写的操作

在这里插入图片描述
关闭文件

进程删除自己的表项，回收内存空间等资源
系统的打开文件表项计数器-1，如果显示计数器变为0，说明没有进程在打开文件，系统也删除这个表项

在这里插入图片描述
读文件

先进行打开文件的操作，才能对文件执行读操作
进程想要读文件，也是需要调用操作系统的读命令

在这里插入图片描述

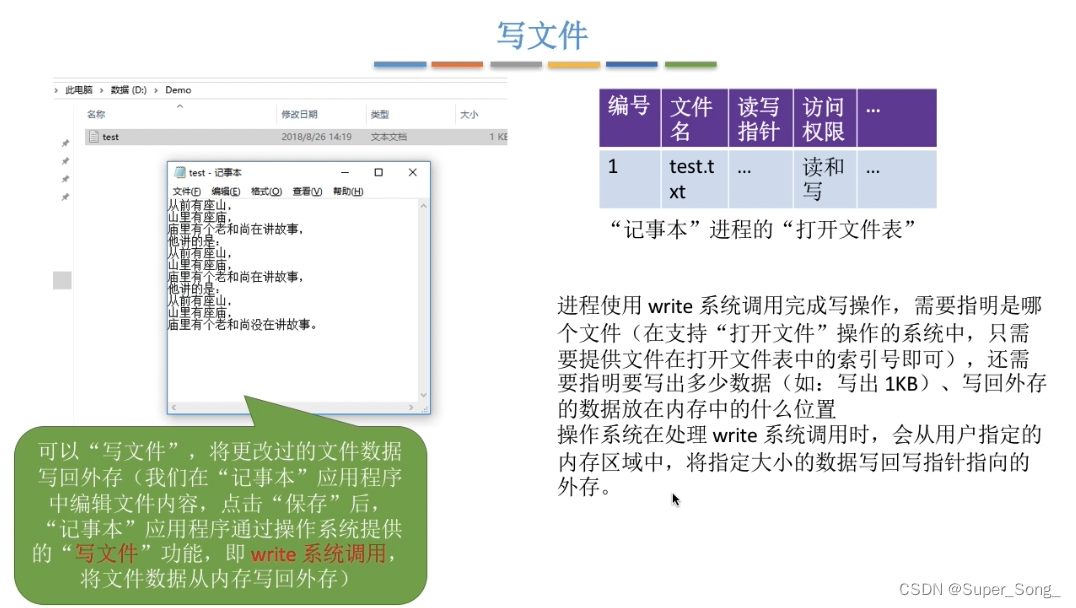

写文件

我们在记事本应用程序中编辑好新的内容，点击保存，调用操作系统写的命令
也要先对文件执行了打开文件的操作，这里都能编辑了，肯定是已经代开了，不再赘述

在这里插入图片描述
知识点小结

打开文件操作不会把文件数据直接读入内存，只是复制了文件的目录项，索引号返回给用户
索引号也成文件描述符
读文件操作才会把文件数据读入到内存
写操作不需要提供文件名，只需要文件描述符
打开文件和读文件最容易出选择题

在这里插入图片描述

文件共享

在这里插入图片描述

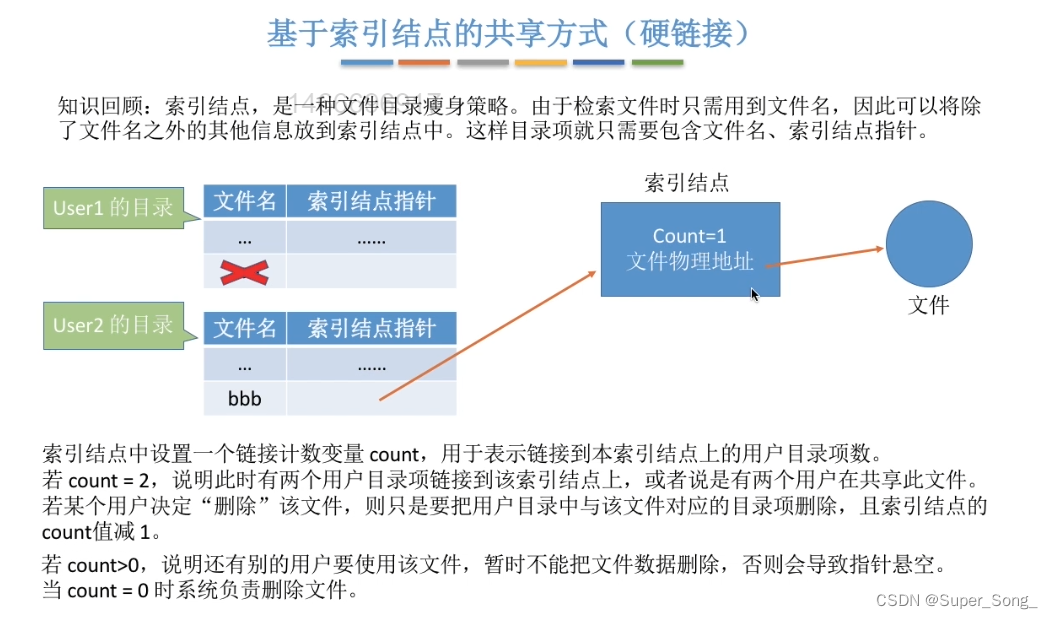

基于索引节点的共享方式（硬链接）

使用索引节点
用户目录中，文件名对应索引节点指针，索引节点存放文件物理地址
多个用户的用户目录项指向同一个索引节点，这个文件就是共享的
索引节点中记录被链接的次数，一个用户删除目录项，索引节点计数-1，只有计数为0时，才真正删除共享文件

在这里插入图片描述

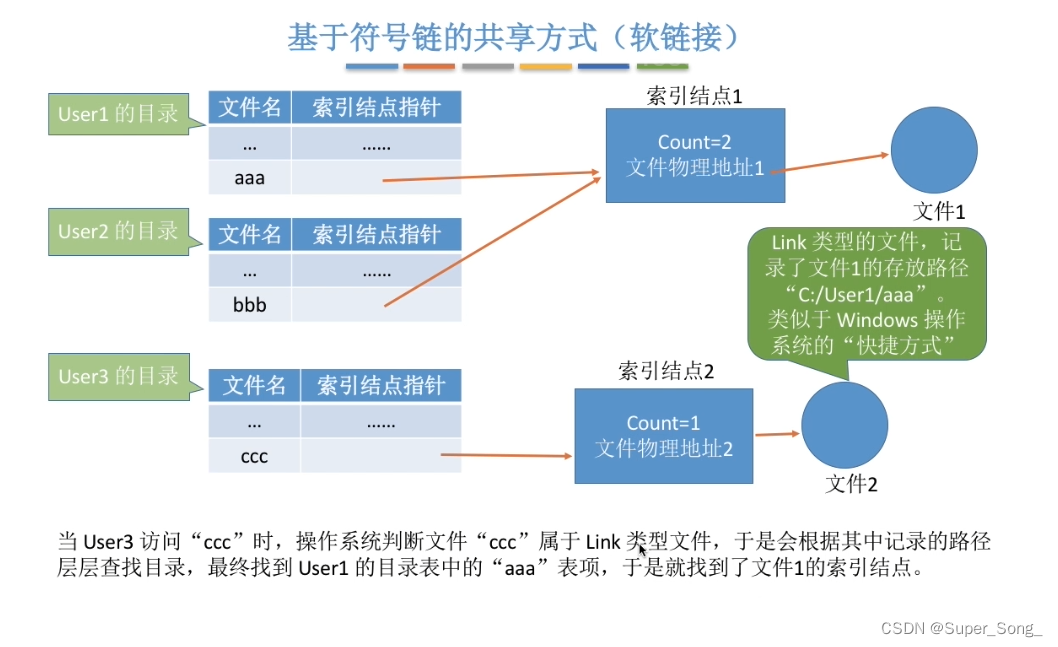

基于符号链的共享方式（软链接）

图中的user3中的ccc文件就是采用了软链接
ccc文件名在目录项对应索引节点指针，指向的文件物理地址，这个文件是一个link类型文件，文件内存放了user1的aaa文件逻辑存放路径，最终找到文件本体
原理类似windows的快捷方式
link类型的文件名可以不同，因为文件里保存的路径才决定了如何找到目标文件
如果aaa文件的目录项被删除，即使bbb没有被删除，目标文件本体还在，ccc文件也将找不到目标文件，指针悬空
软链接方式增加了查询目录的次数，查找效率会降低

在这里插入图片描述

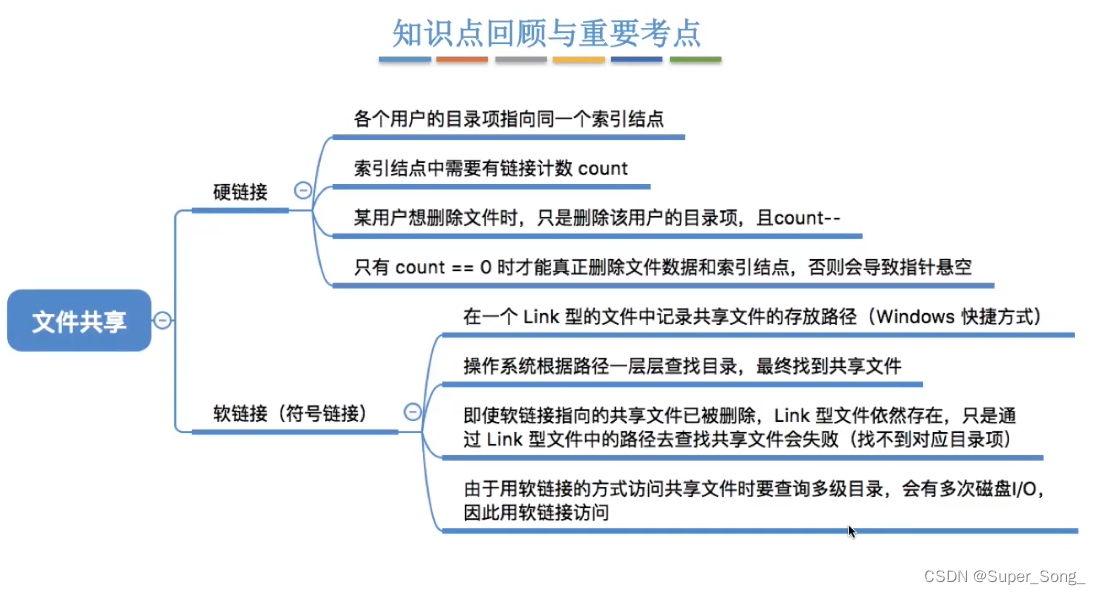

知识点小结

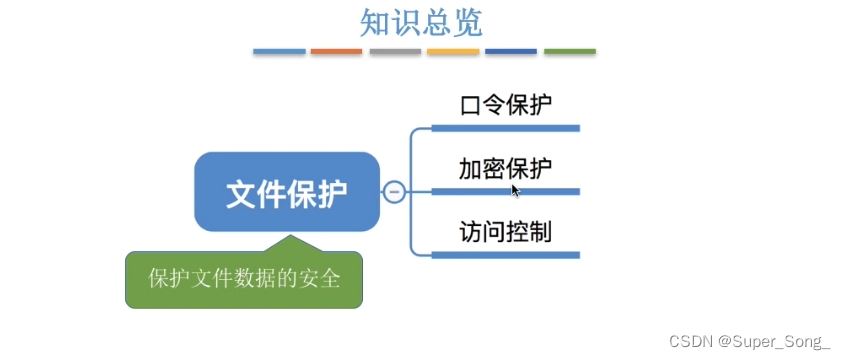

文件保护

在这里插入图片描述
口令保护

用户访问文件需要输入口令，操作系统将用户输入的口令与FCB中保存的口令进行对比，正确才能访问
开销比较小，方便，速度快
正确的口令保存在系统内部，不安全

在这里插入图片描述

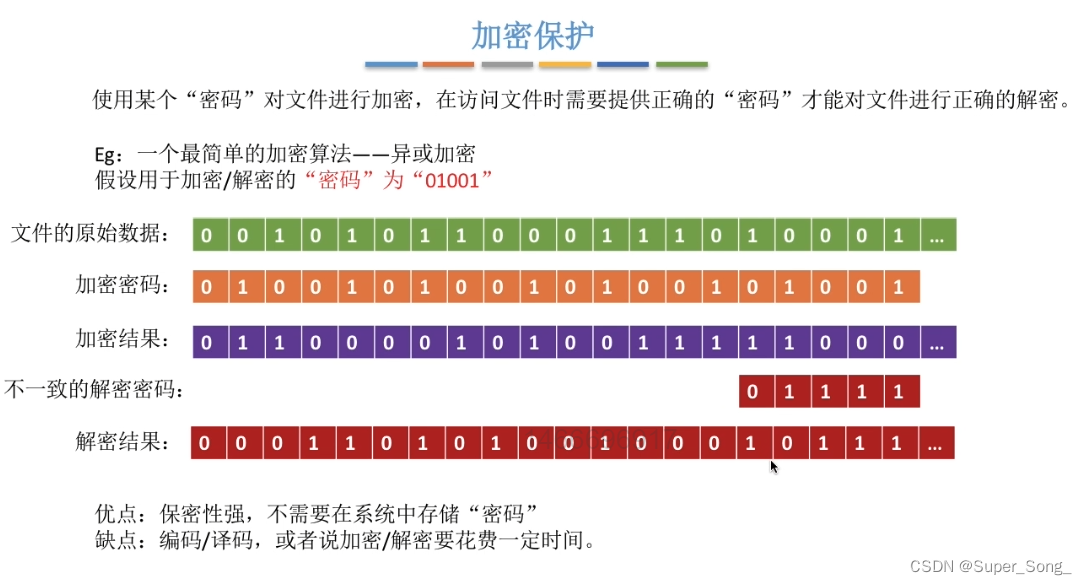

加密保护

系统使用密码对文件进行加密，只有用户访问时提供正确的密码，才能通过解密算法对文件进行解密
保密性强，系统中无需保存密码，加密解密需要一定时间

在这里插入图片描述

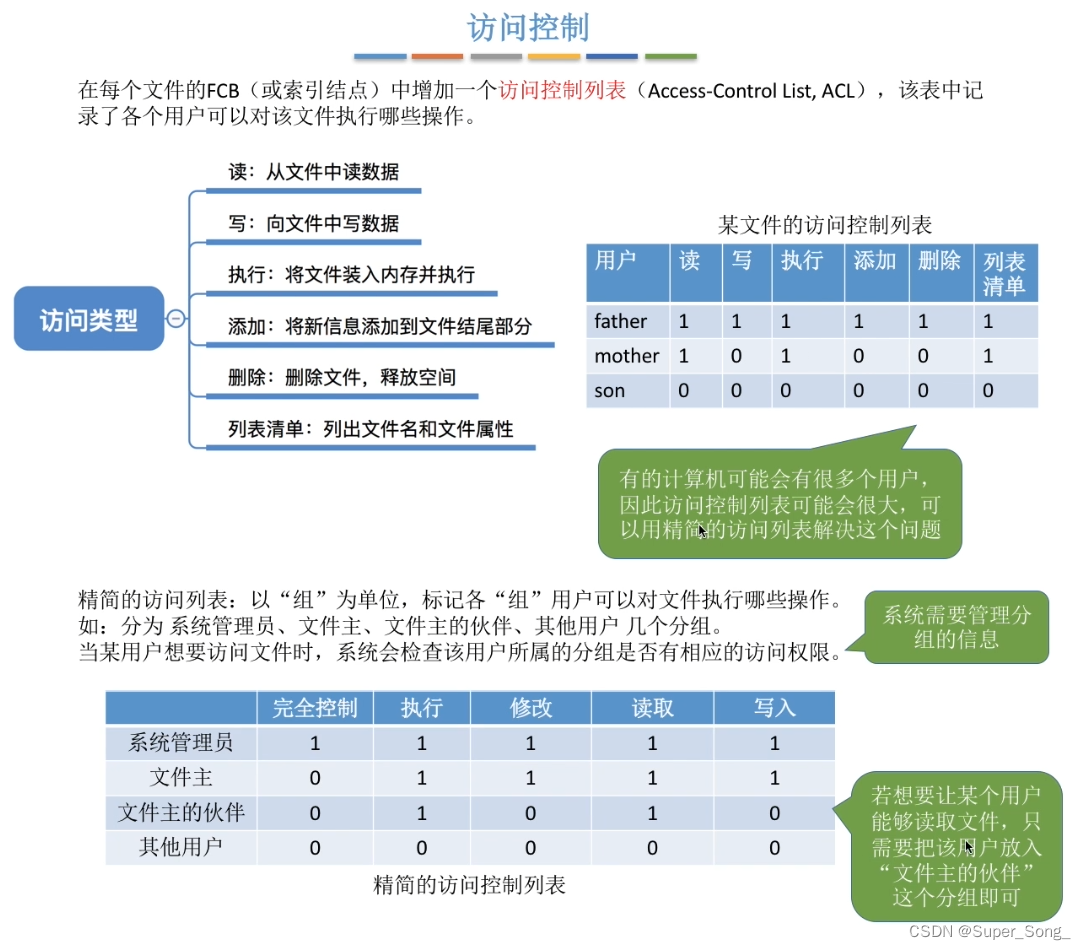

访问控制

给每个文件的FCB增加一个访问控制表，记录了哪些用户可以进行哪些操作
如果用户过多，访问控制表项也会数量增多
改进，将用户分为不同的组，不同的组可以对文件执行不同的操作
想要改变用户的访问权限，只需要把用户放到对应的分组即可

在这里插入图片描述
windows的访问控制

如果对一个文件进行访问控制，那么这个文件及内部的所有文件都会改为这个类型的访问控制

在这里插入图片描述

知识点小结

文件系统的层次结构

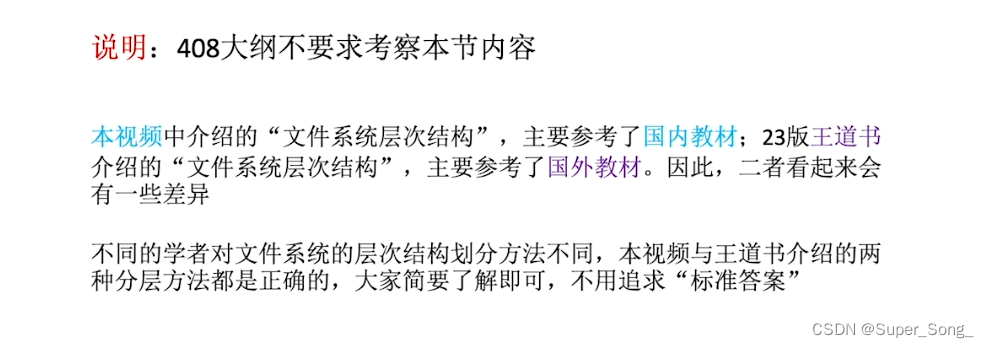

408不要求考察本节内容，仅作为理解
在这里插入图片描述
文件系统的层次结构

用户接口：对应文件基本操作小节
文件目录系统：对应文件目录小节
存取控制模块：对应文件保护小节
逻辑文件系统与文件信息缓冲区：对应文件逻辑结构小节
物理文件系统：对应文件物理结构小节
辅助分配模块：对应文件存储空间管理小节
设备管理模块：对应磁盘管理小节

在这里插入图片描述
知识点小结

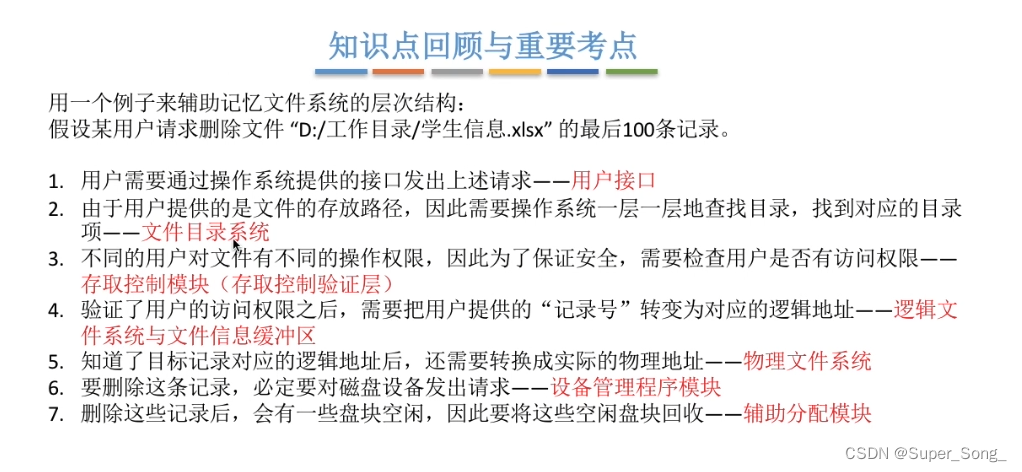

举例说明

在这里插入图片描述

文件系统的全局结构（布局）

新考点

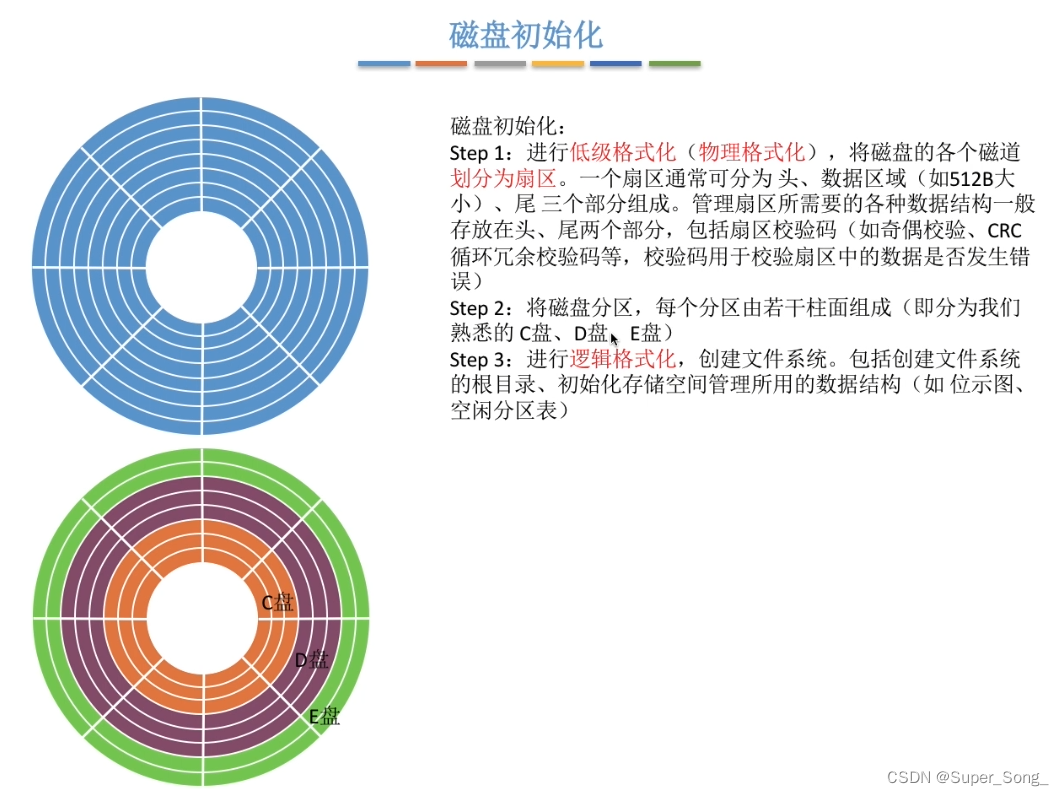

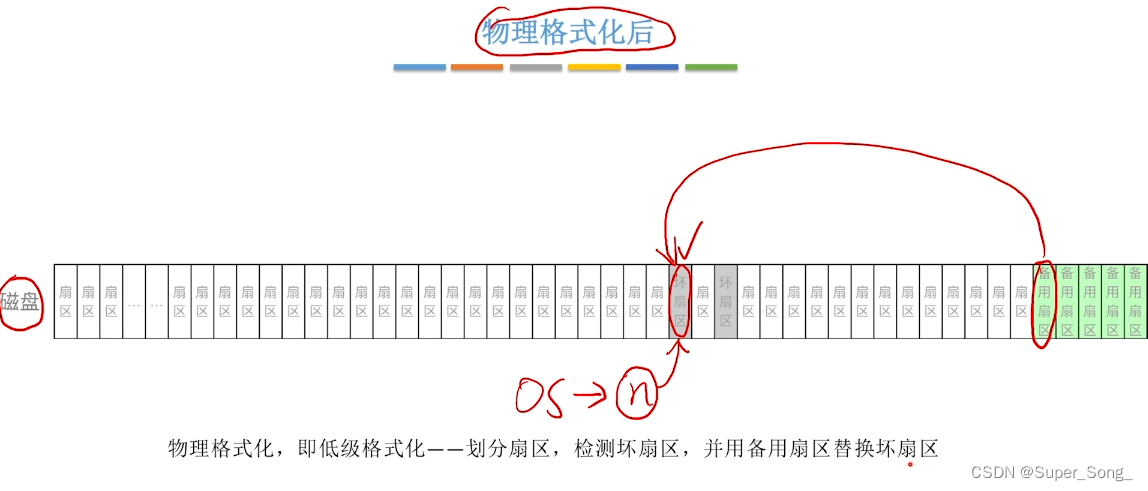

低级格式化

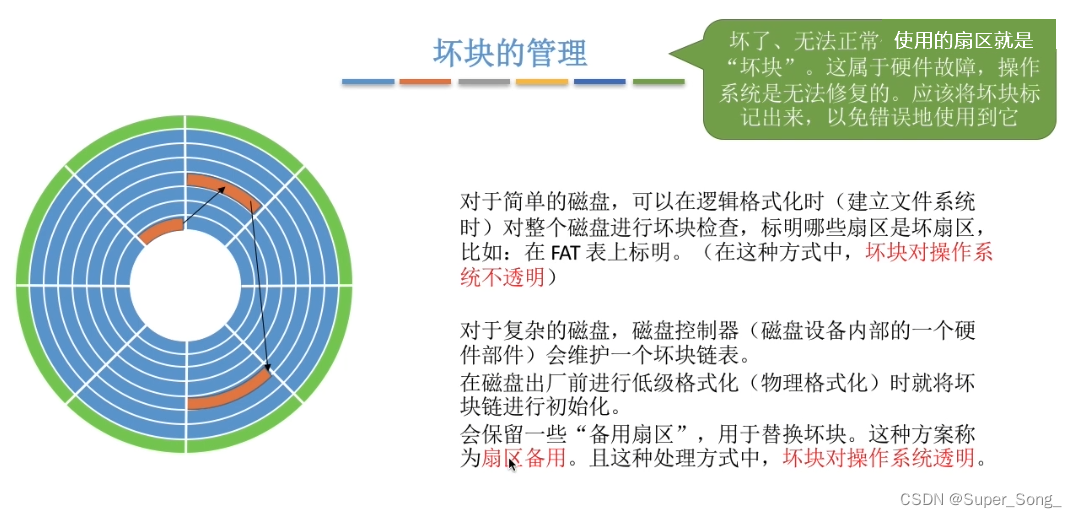

原始磁盘生产出来后，先低级格式化（物理格式化），
将磁盘划分为一个个扇区，检测坏扇区
如果有坏扇区，则用备用扇区顶替
坏扇区对操作系统是透明的，即操作系统是无感的。操作系统访问这个扇区时，磁盘驱动器会悄悄用备用扇区替代

在这里插入图片描述

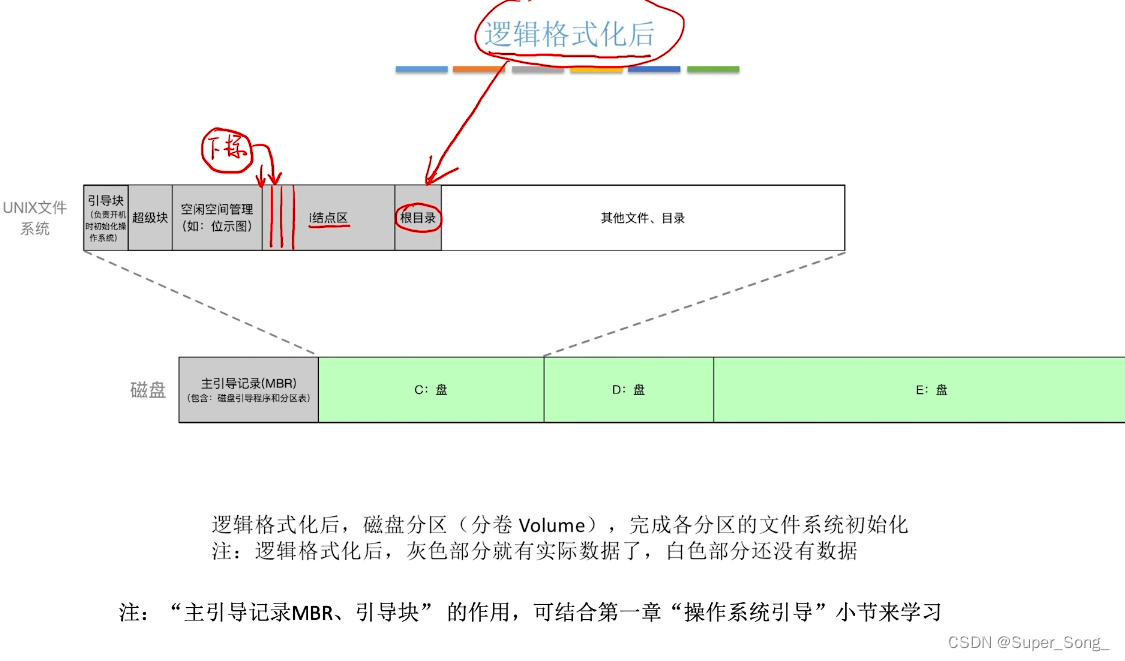

高级格式化

又叫逻辑格式化，把磁盘分区（卷），通过分区表记录每个分区的大小和地址
每个分区建立各自独立的文件系统
图中的C盘既有超级快，又有位示图。二者的功能是有一定重合的。但超级快更适合查找若干个空闲块，位示图更适合查找特定的一个磁盘块是否空闲
i节点就是我们说的索引节点，每个文件都有对应的索引节点；Unix中的索引节点都是连续存放在i结点取的，每个索引节点大小相等，支持随机访问
完成高级格式化，灰色部分就有实际数据了，后序再有操作，会在白色继续填充数据

在这里插入图片描述
文件系统在内存中的结构

目录的缓存保存了最近访问过的目录，这样可以降低磁盘I/O的次数
系统打开文件表，整个系统只有一个；进程打开文件表，每个进程只有一个，存放在进程PCB中；

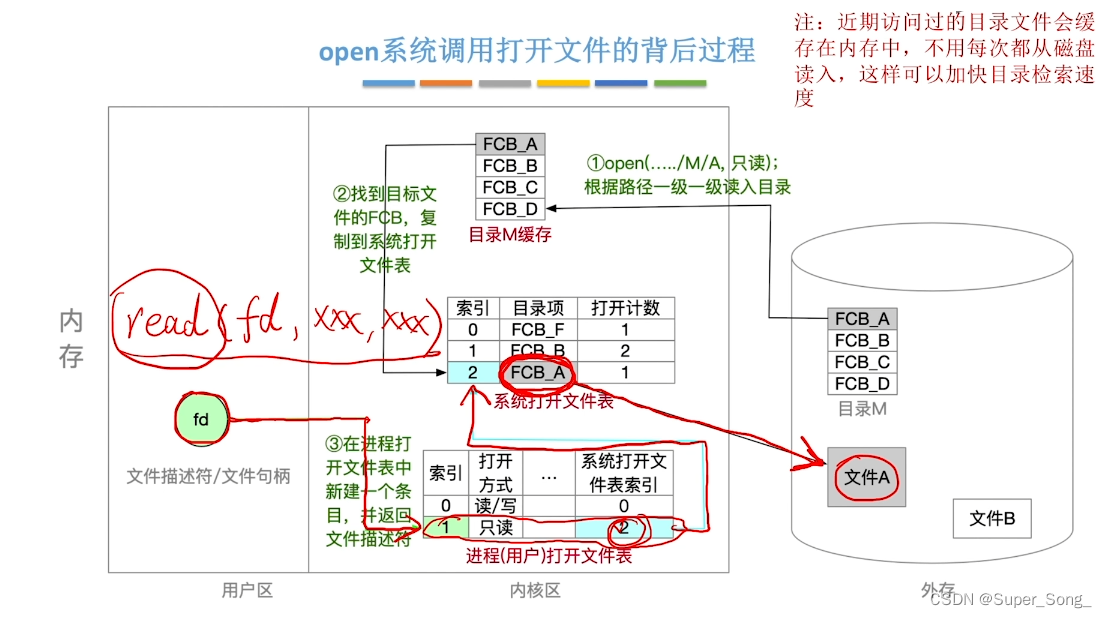

执行打开文件过程（绿色文字）
- 进程打开文件表中无需存放文件的FCB，而是保存索引，通过索引指向系统打开文件表中的对应表项，里面就有对应的FCB
- 操作系统返回文件描述符，相当于一个指向进程打开文件表的指针，
- 接下来的操作将通过文件描述符找到文件并操作
对文件执行read操作（红色流程）

在这里插入图片描述

虚拟文件系统，文件系统挂载

普通的文件系统

不同的文件系统向上层提供了不同的函数调用接口，不利于上层用户的开发使用

在这里插入图片描述

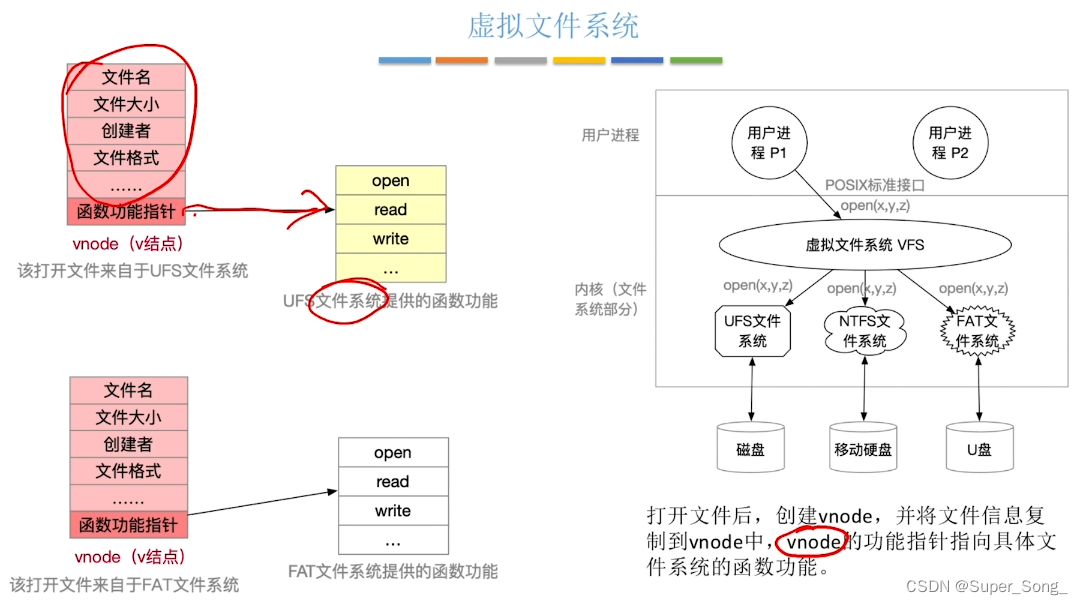

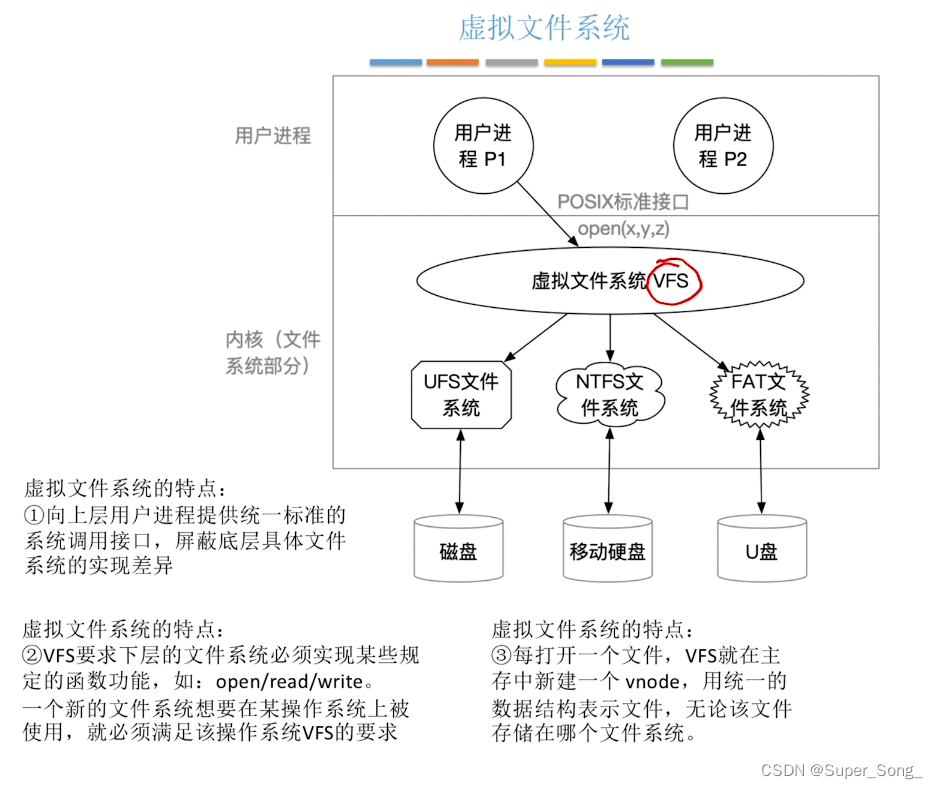

虚拟文件系统

用户进程只需要调用虚拟文件系统的函数接口即可
虚拟文件系统的特点

在这里插入图片描述

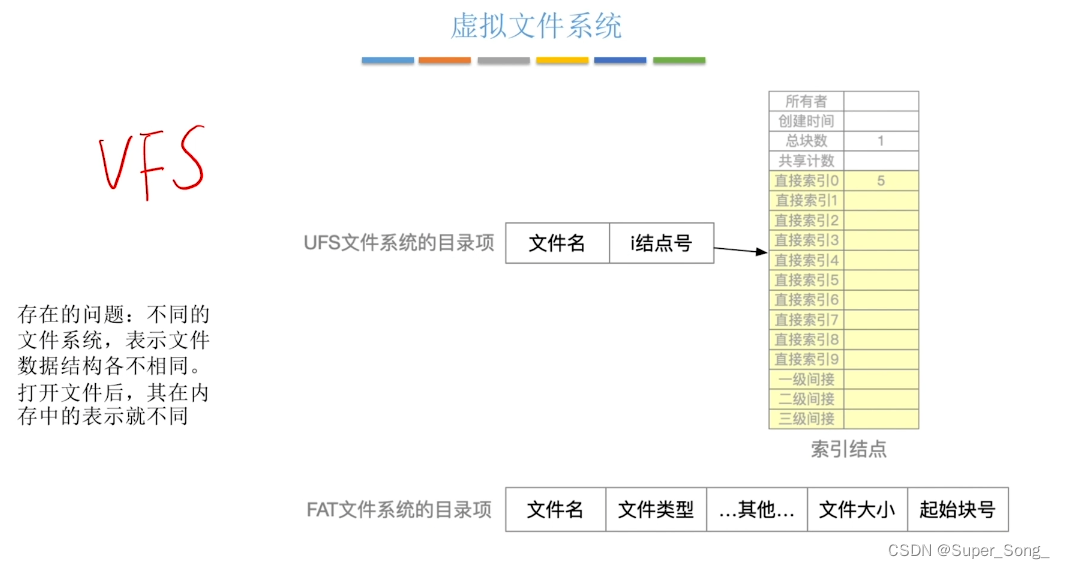

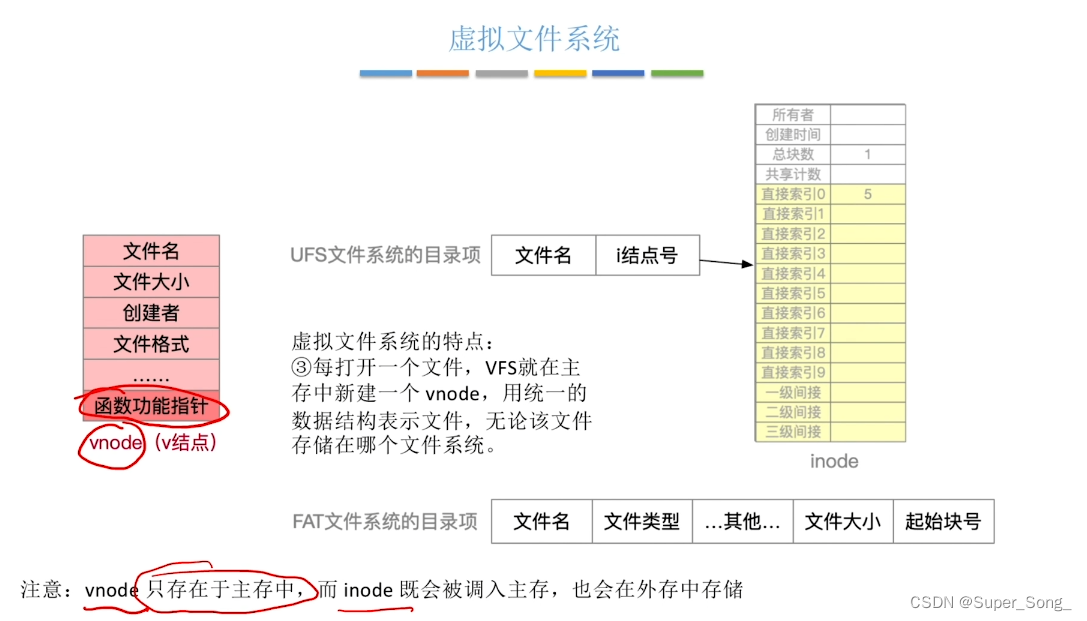

存在的问题

不同的文件系统，表示文件数据结构不同，打开文件后，其在内存中的表示就不同
为了解决这样的问题，虚拟文件系统使用vnode统一的数据结构来存放各种文件系统的加载数据
虚拟文件系统打开文件系统，现在内存加载这个文件系统的数据，在复制一份到虚拟文件系统vnode上
注意区分vnode与inode

在这里插入图片描述

函数功能指针

vnode中有函数功能指针，指向对应的具体文件系统的函数功能

在这里插入图片描述

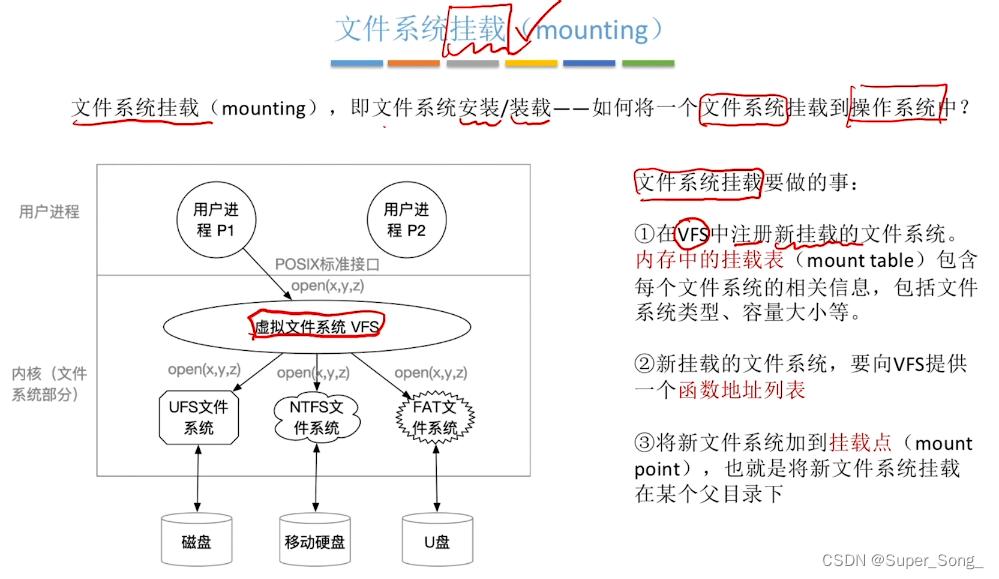

文件系统的挂载（mounting）

又称文件系统的安装，装载，
比如U盘插到电脑上，就完成文件系统的挂载
使用macos系统的应该知道，如果外接的移动硬盘跟自己电脑上硬盘文件系统不一致的，插上也不能正常使用，因此我们经常会使用一个叫做mount的软件，用来正常使用不同文件系统的硬盘

在这里插入图片描述

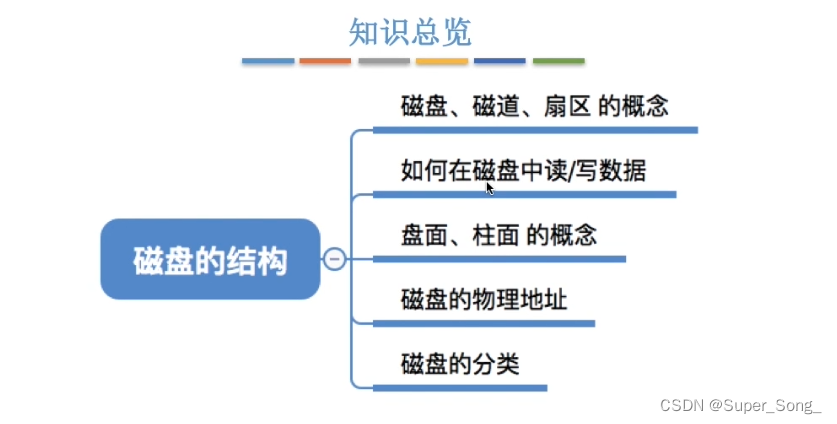

磁盘的结构

在这里插入图片描述

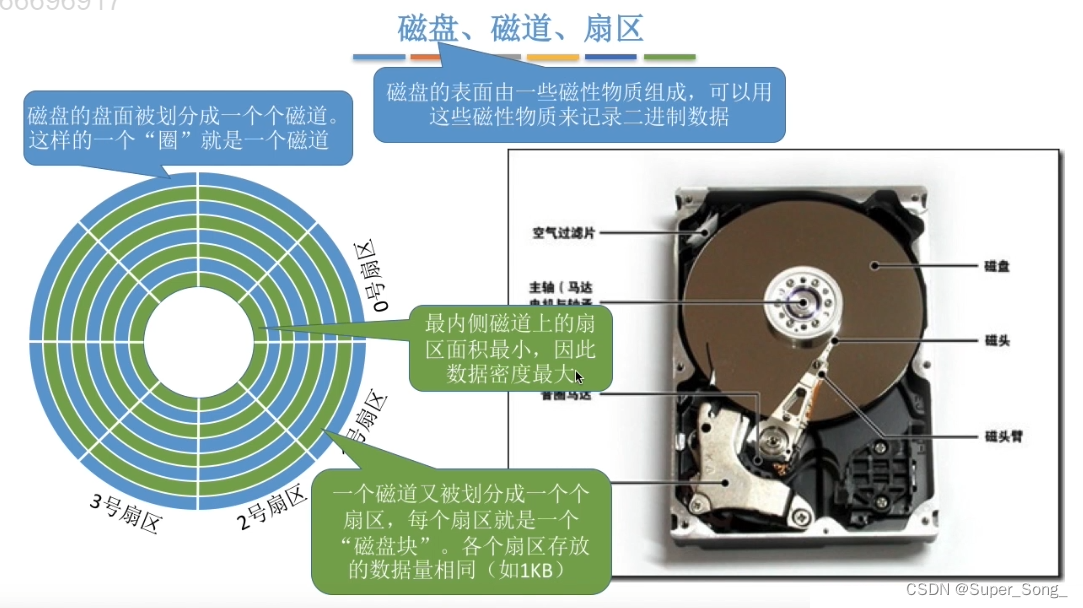

磁盘，磁道，扇区

如何在磁盘中读写数据

盘面，柱面，磁盘物理地址

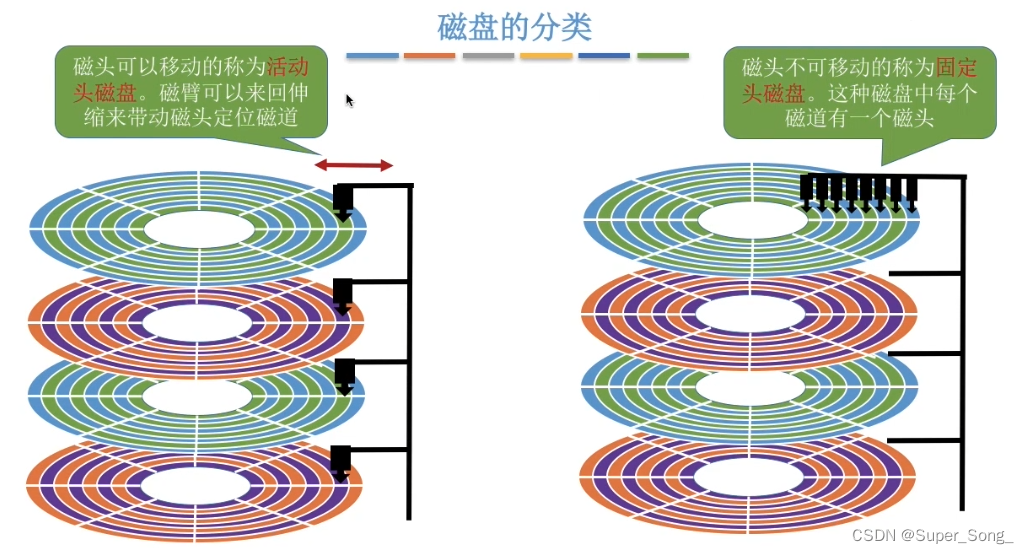

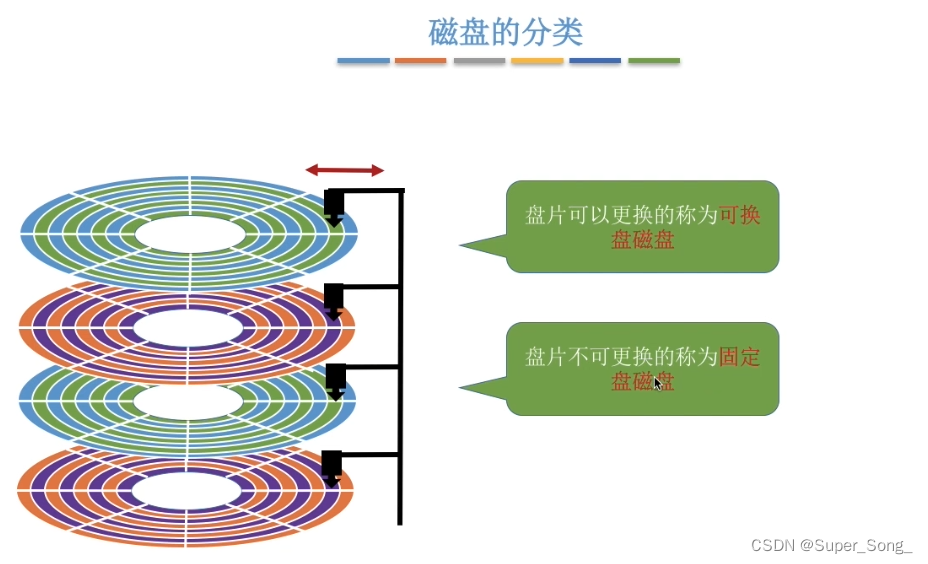

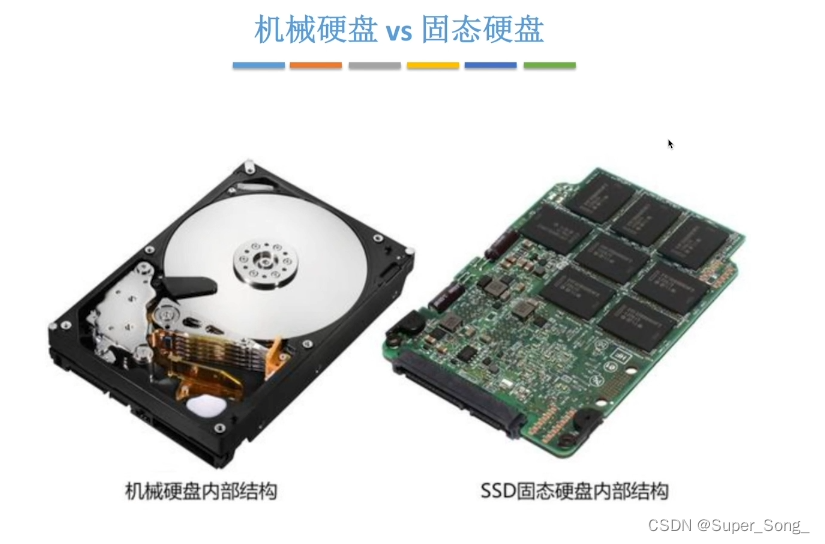

磁盘的分类

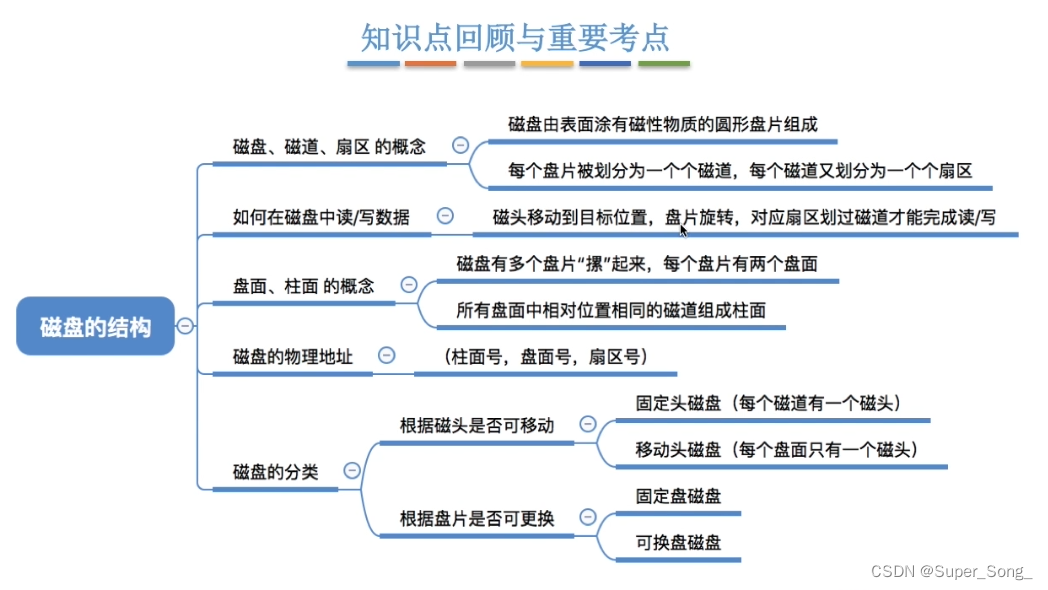

知识点小结

磁盘调度算法

高频考点
在这里插入图片描述

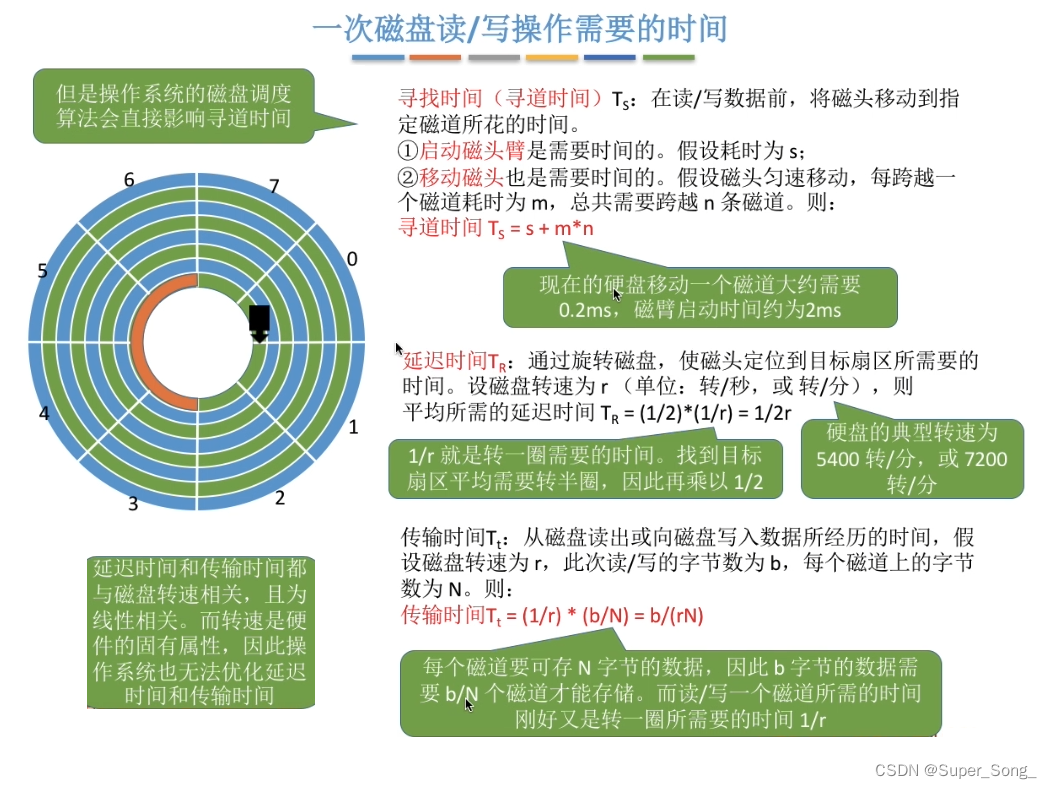

一次磁盘读写操作需要的时间

寻道时间，延迟时间，传输时间
延迟时间和传输时间都和磁盘转速有关，操作系统无法优化
操作系统可以优化寻道时间，采用不同的寻道算法

在这里插入图片描述

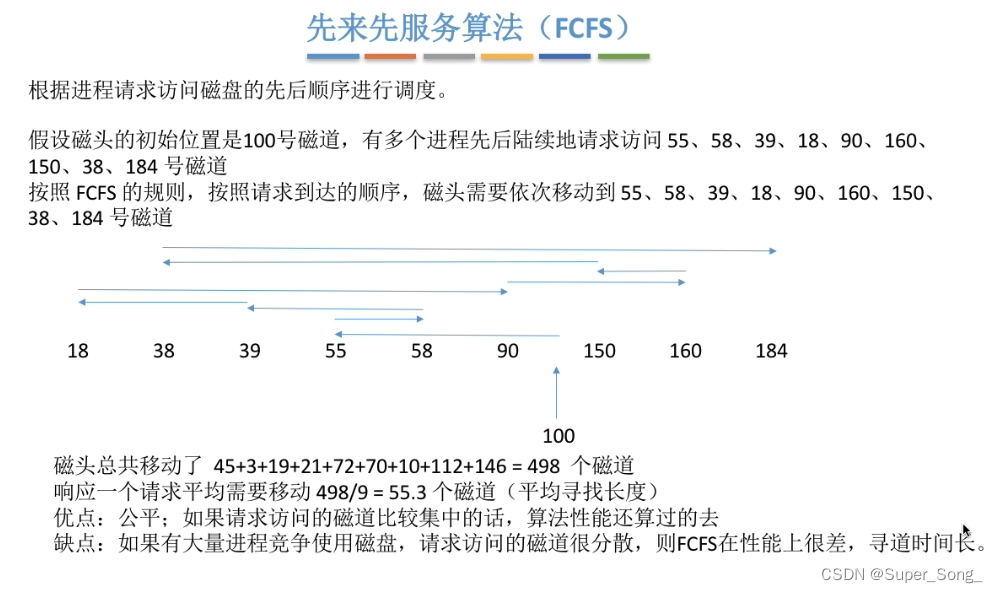

先来先服务（FCFS）

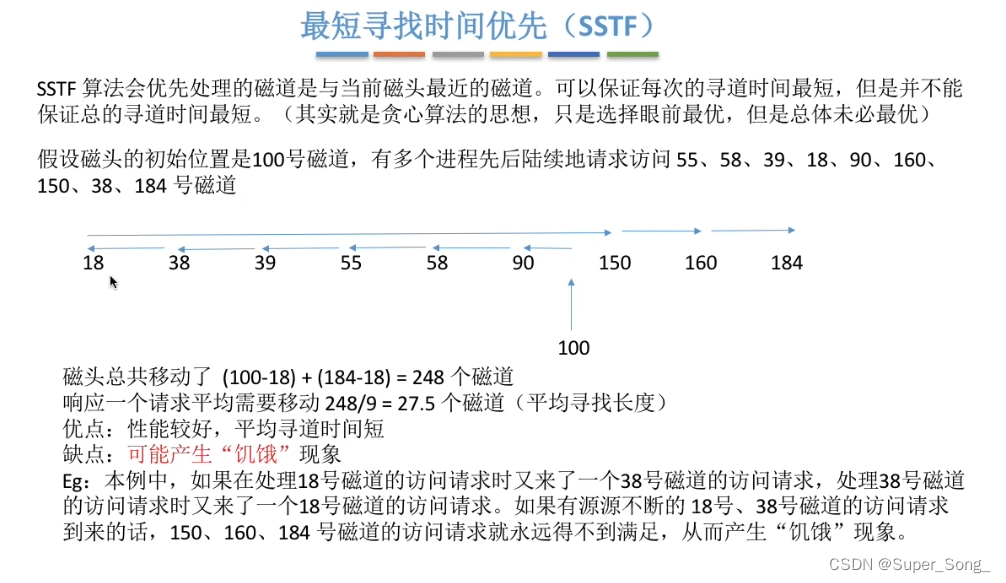

最短寻找时间优先（SSTF）

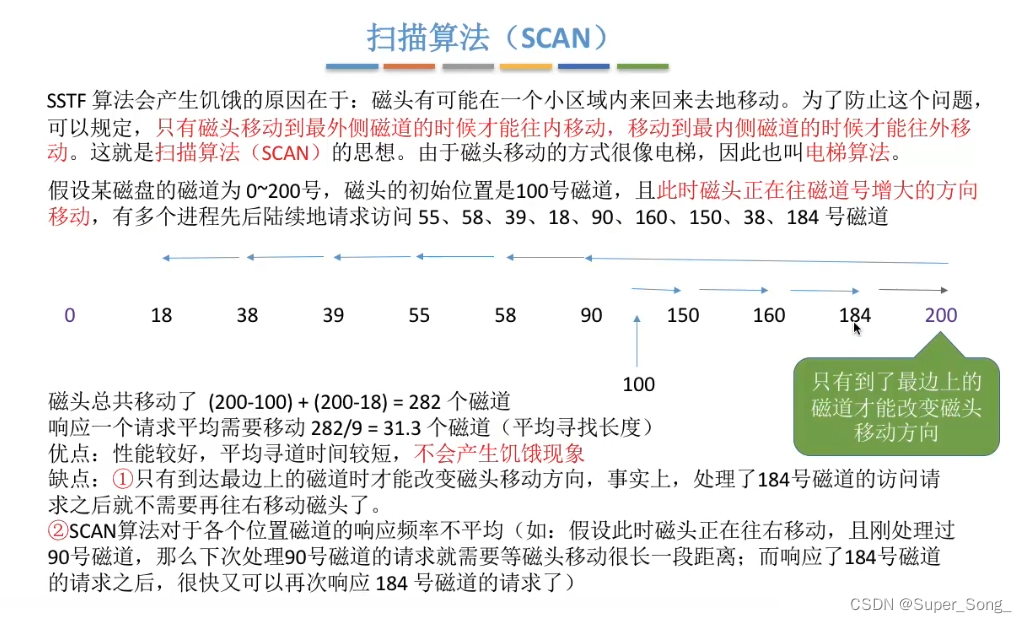

扫描算法（SCAN）

磁头必须到到最边上才能调头
对各磁道响应频率不平均，边缘的磁道可能很快就有响应，中间的响应时间略长一些
因此扫描算法需要改进

在这里插入图片描述

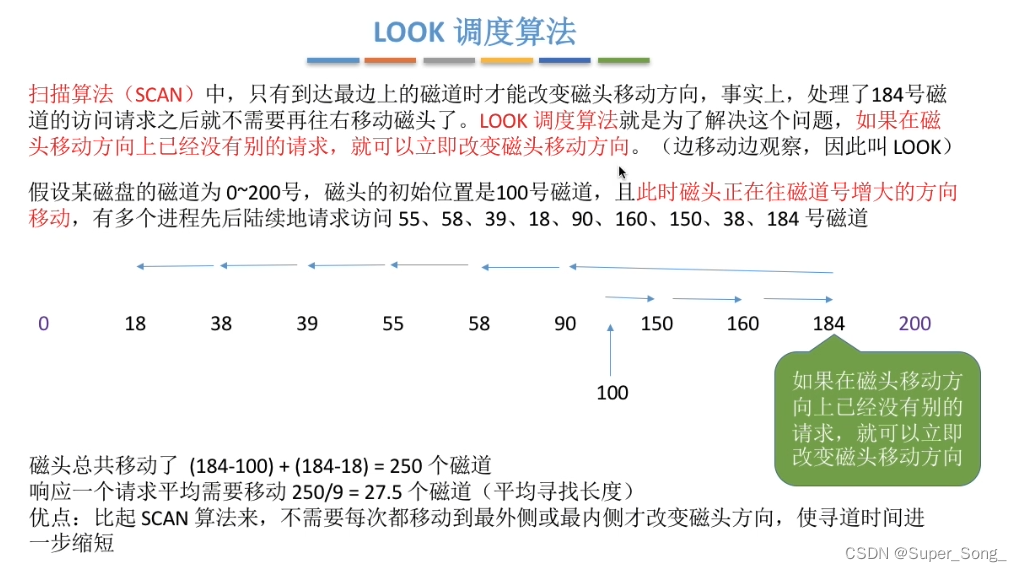

LOOK调度算法

针对扫描算第一个问题的改进
磁头不用必须移动到边上了
如果磁头的移动方向上没有新的访问请求了，就可以立即改变磁头移动方向

在这里插入图片描述

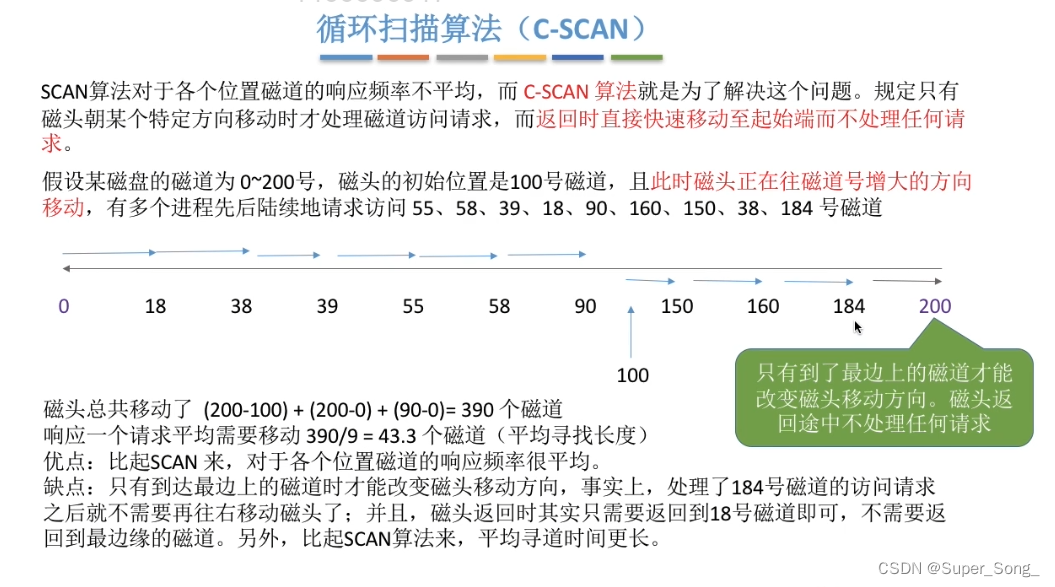

循环扫描算法（C-SCAN）

针对扫描算法的第二个问题的改进
磁头只能在磁道号增大的的方向上扫描，到达一端后，重新移动到开头重新扫

在这里插入图片描述
C-LOOK调度算法

基于C-SCAN的优化，磁头无需一定要移动到两个边缘的磁道上

在这里插入图片描述

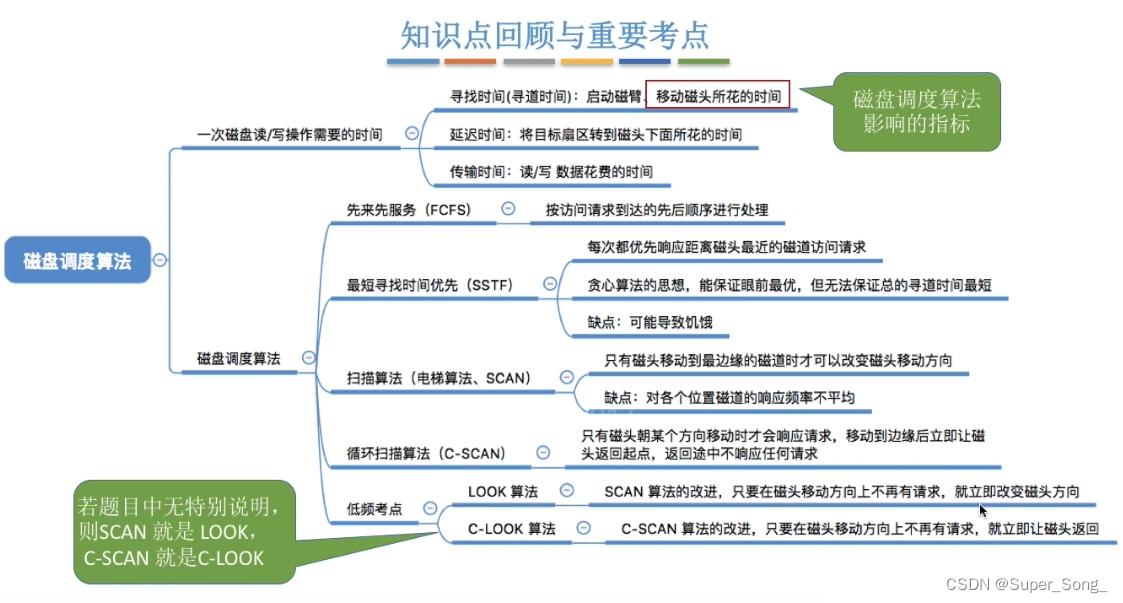

知识点小结

减少延迟时间的方法

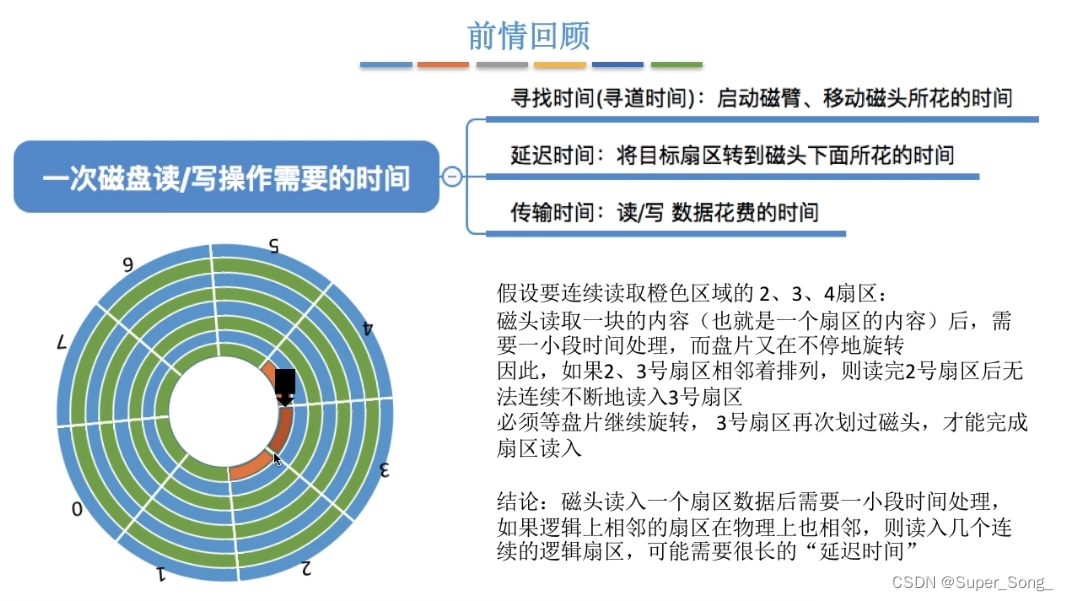

前情回顾

读完一个扇区，磁头需要时间处理数据，来不及立刻读下一个扇区，
如果逻辑上连续的扇区，物理上也连续，磁头就不得不等下一圈才能读下一个扇区，增加了延迟时间

在这里插入图片描述

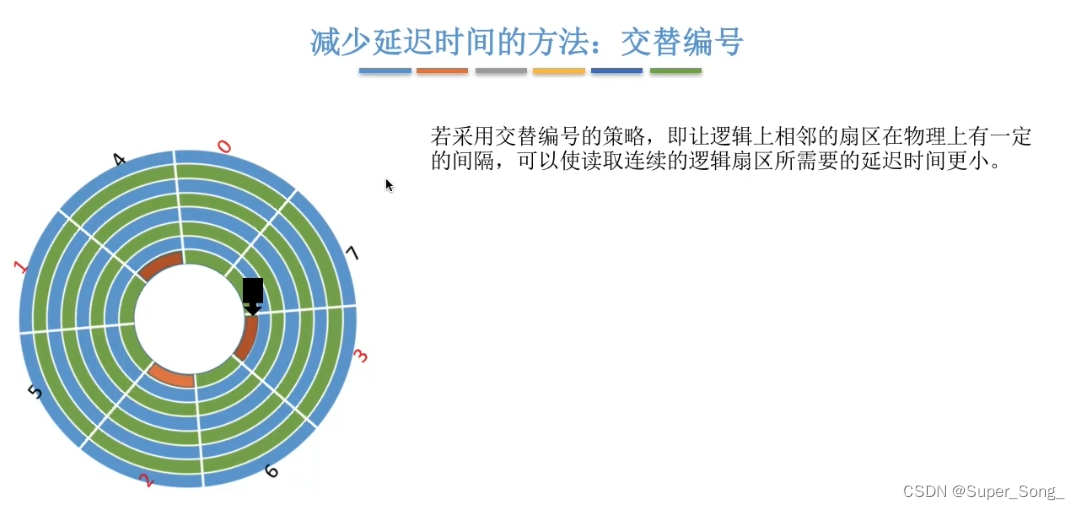

减少延迟时间的方法–交替编号

逻辑上连续的扇区在物理上有间隔，形成交替编号的形态
留出处理数据的时间，减少了延迟时间

在这里插入图片描述

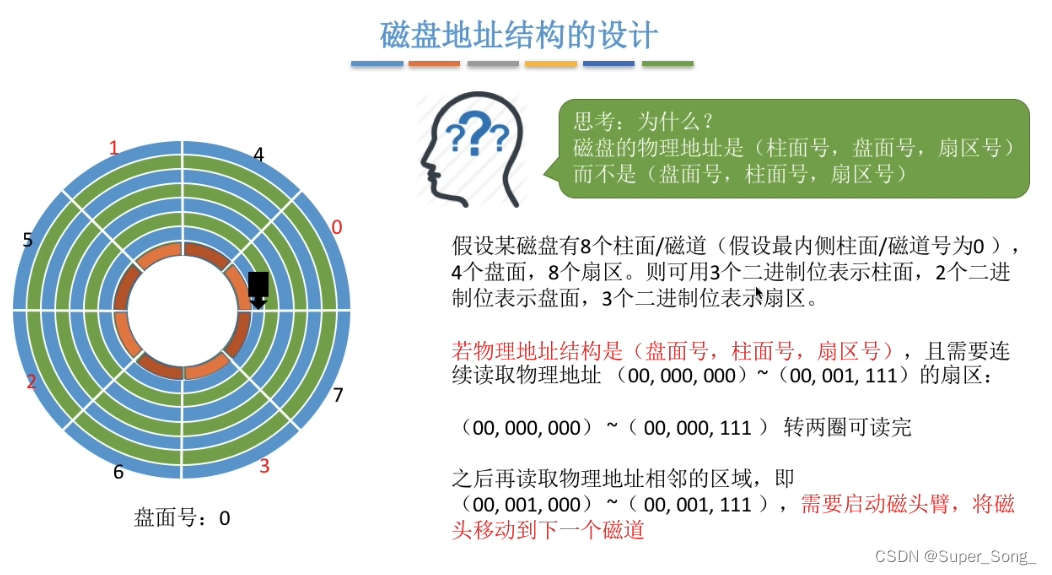

减少延迟时间的方法–优化磁盘地址结构的设计

如果磁盘物理地址是（盘面号，柱面号，扇区号）
- 连续读取物理地址的时候，扇区号读满，需要切换下一个柱面（磁道），一个盘面的各个柱面读满，切换盘面，再重复前面
- 结果，每读完一个盘面上的柱面，就要移动磁头，切换磁道，磁头移动过于频繁
如果磁盘物理地址是（柱面号，盘面号，扇区号）
- 连续读取物理地址的时候，扇区号读满，切换到下一个盘面的同一个柱面上，无需移动磁头臂，只需要切换激活对应磁头即可
- 结果，如果有三个盘面，则读完三个盘面同一柱面，才移动磁头，切换磁道，减少磁头移动次数

在这里插入图片描述

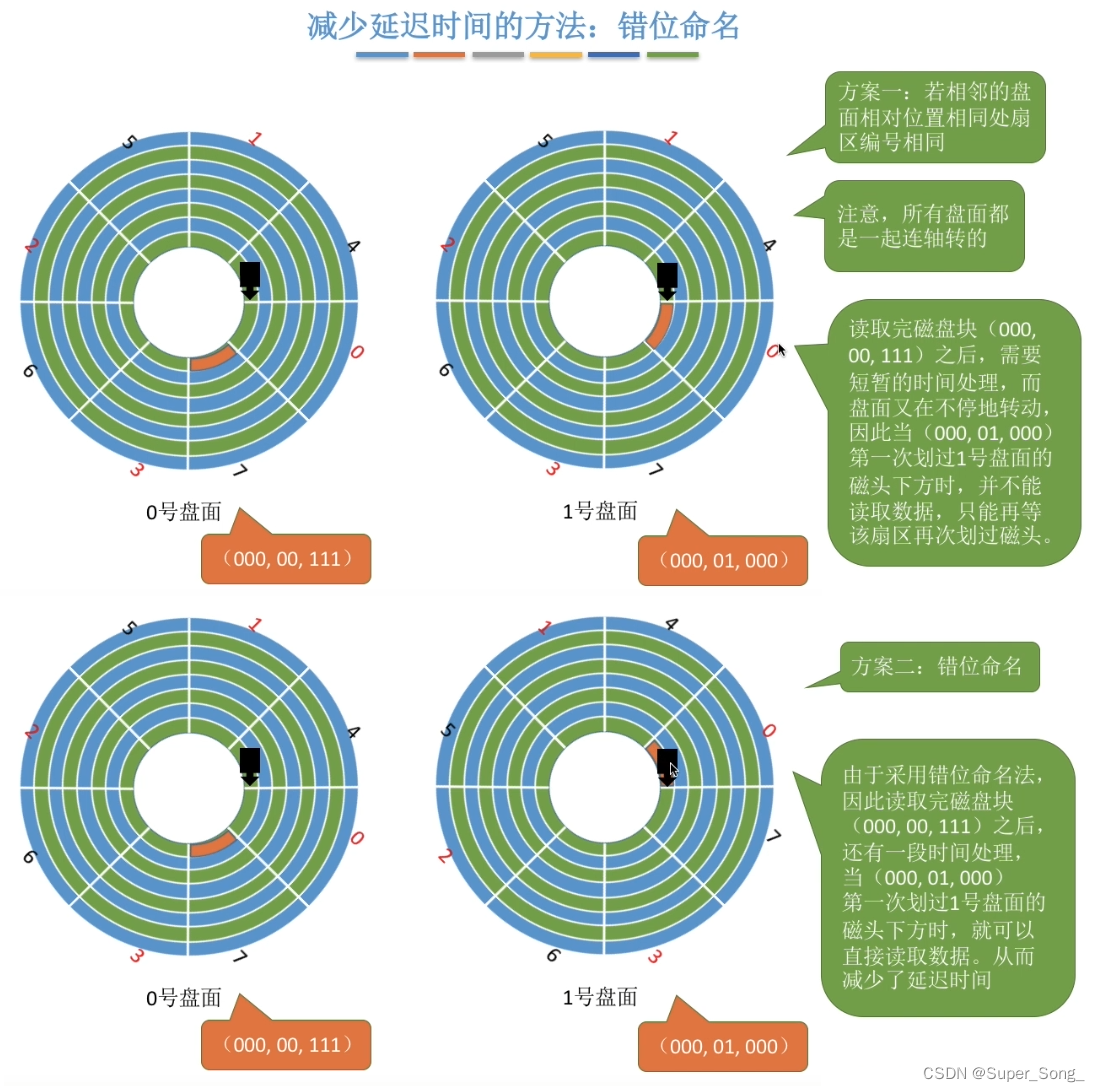

减少延迟时间的方法–错位命名
