计算机网络-实验三：使用网络协议分析器捕捉和分析协议数据包

一、实验目的
(1) 熟悉ethereal的使用
(2) 验证各种协议数据包格式
(3) 学会捕捉并分析各种数据包。
二、实验环境
安装了TCP/IP协议的Windows系统，包含实用的网络工具。
三、实验内容
（1） 安装ethereal软件
（2） 捕捉数据包，验证数据帧、IP数据报、TCP数据段的报文格式。
（3） 捕捉并分析ARP报文。
（4） 捕捉ping过程中的ICMP报文， 分析结果各参数的意义。
（5） 捕捉tracert过程中的ICMP报文，分析跟踪的路由器IP是哪个接口的
（6） 捕捉并分析TCP三次握手建立连接的过程。
（7） 捕捉整个FTP工作工程的协议包
对协议包进行分析说明，依据不同阶段的协议分析，画出FTP工作过程的示意图
a… 地址解析ARP协议执行过程
b. FTP控制连接建立过程
c . FTP 用户登录身份验证过程
d. FTP 数据连接建立过程
e. FTP数据传输过程
f. FTP连接释放过程（包括数据连接和控制连接）

四、实验步骤、记录和结果
（1）、捕捉数据包，验证数据帧、IP数据报、TCP数据段的报文格式。

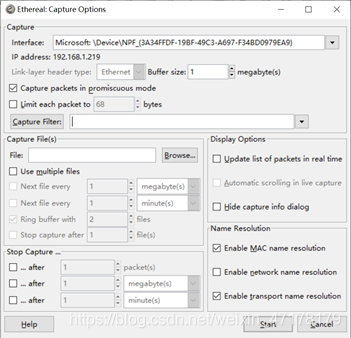

启动Ethereal，点击菜单Capture—start，Ethereal开始捕捉网络上的数据包

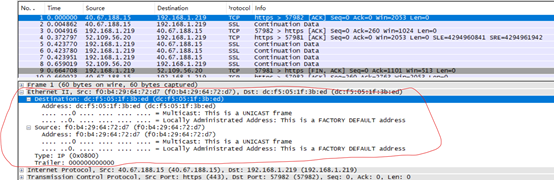

数据帧：这条帧大小为78字节，目的MAC地址为dc f5 05 1f 3b ed,在帧的首部，占6字节，源MAC地址为f0 b4 29 64 72 d7，同样占用6个字节，0x0800说明上层协议是ip协议，占两个字节，在源MAC地址后紧随的是ip数据报，也即数据部分。再加上FCS占用4字节。

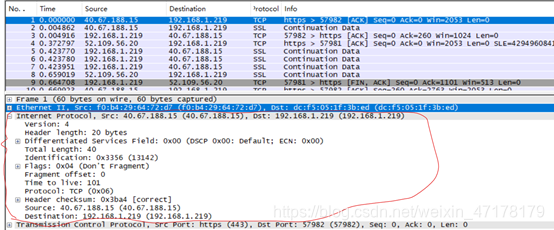

Ip数据报：该ip数据报的首部为20字节长，使用的是IPV4，总长度为40字节，Fragement Offset, 片偏移0个单位，生存时间为101，源ip地址为40.67.18
