H3CNE-RS打卡第十二天 DHCP服务

DHCP

DHCP 动态主机配置协议 向主机动态分配IP地址及其他相关信息
采用客户端/服务器模式，服务器负责集中管理，客户端向服务器提出配置申请，服务器根据策略返回相应的配置信息
DHCP报文采用UDP封装，服务器所监听的端口号是67，客户端端口号是68

工作流程

1、客户端以全网广播形式发起IP地址寻址
2、服务器以全网广播形式向客户端发送IP地址提供
3、客户端选择好IP地址后，以全网广播形式向服务器请求选择结果
4、服务器向客户端以全网广播形式发送IP地址确认

特殊情况处理

当网络中存在多台DHCP服务器，客户端会优先选择最先到达的IP地址提供

IP地址租约更新

租期到达50%，客户端如在线，会向服务器发起租约更新请求
租期到达87.5%，客户端如在线，会向服务器发起租约更新请求

DHCP中继代理

连接PC的路由器上配置
用于跨网段分配IP地址
IP地址请求的相关报文都是广播发送，无法跨越网段

实验

DHCP实验

1、普通DHCP实验

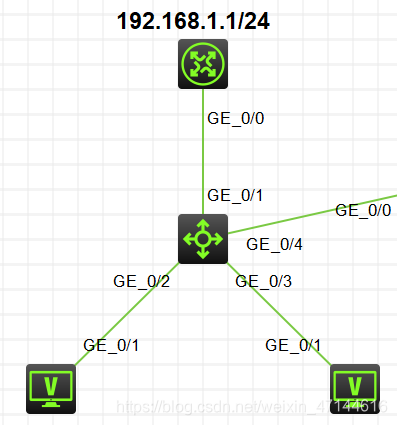

路由器R1为DHCP服务器，pc自动获取IP地址

DHCP服务器端配置

sysname R1
int g0/0
ip add 192.168.1.1 24
开启DHCP服务
dhcp enable
创建dhcp地址池
dhcp server ip-pool 1
network 192.168.1.0 mask 255.255.255.0
DHCP Client配置出口网关地址
gateway-list 192.168.1.1
DNS服务器地址
dns-list 114.114.114.114
设置租期
[R1-dhcp-pool-1]expired ?
  allow-hint  Allow the server to consider the client-suggested lease time
  day         Specify expired days
  unlimited   Unlimited lease
  设置2天
[R1-dhcp-pool-1]expired day 2

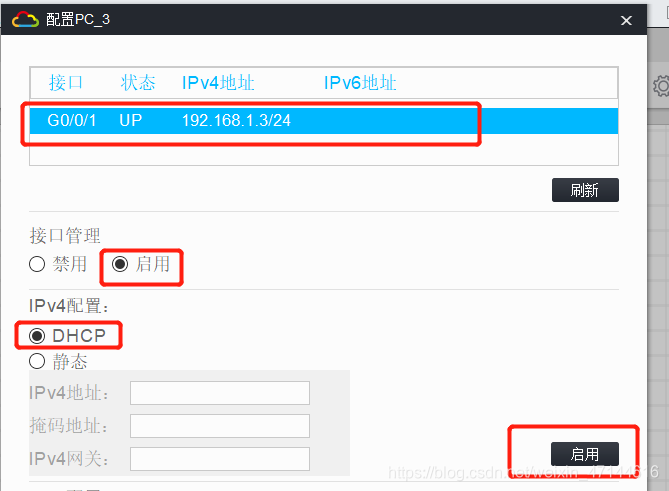

客户端配置

客户端已获取IP地址
2、部分IP可分配的实验
DHCP服务器端配置

禁止分配的IP地址
[R1]dhcp server forbidden-ip ?
  X.X.X.X  Start IP address
[R1]dhcp server forbidden-ip 192.168.1.2 ?
  X.X.X.X       End IP address
  vpn-instance  Specify a VPN instance
  <cr>
[R1]dhcp server forbidden-ip 192.168.1.2 192.168.1.50

客户端配置

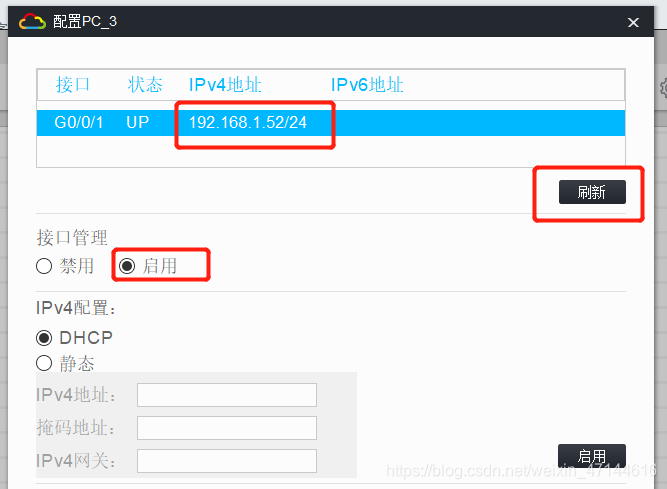

接口管理先禁止后开启，之后不断刷新，IP地址为：192.168.1.52

3、添加一台路由器作为客户端

[R2]inter g0/0
开启接口下的DHCP Client功能
[R2-GigabitEthernet0/0]ip address dhcp-alloc
[H3C-GigabitEthernet0/0]dis ip interface brief
Interface                Physical Protocol IP Address      Description
GE0/0                    up       up       192.168.1.54    --
这条路由是DHCP服务器设置的网关，优先级为70
[H3C]display  ip routing-table
Destinations : 13       Routes : 13
Destination/Mask   Proto   Pre Cost        NextHop         Interface
0.0.0.0/0          Static  70  0           192.168.1.1     GE0/0

中继代理实验

DHCP只能为和本机处于同一网段的客户端分配IP地址。现在要求跨网段分配IP地址，就需要配置DHCP中继来实现。

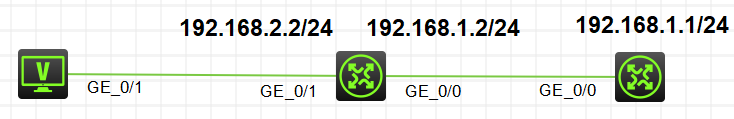

两台路由器，一台做DHCP服务器、一台做中继器，一台客户端
分析：在R1上创建的地址池必须要宣告192.168.2.0/24网段。DHCP分配的网关地址应该是192.168.2.0/24 网段的真实网关，根据拓扑得知，网关就是R2的g0/1接口，IP地址为192.168.2.2。
　　DHCP的IP地址请求和应答报文都是广播形式发送，默认情况下，是无法穿越路由器的，所以需要在R2上开启DHCP中继功能，使DHCP报文能够跨网段转发。(广播变成单播)
　　另外，192.168.2.0/24网段对R1来说，是非直连网段，要使R1和PC3连通，R1上必须具有到达192.168.2.0/24网段的路由信息。

DHCP服务器配置

跨网段需要指定路由
[R1]interface g0/0
[R1-GigabitEthernet0/0]ip address 192.168.1.1 24
ip route-static 0.0.0.0 0 192.168.1.2
[R1]dhcp enable
[R1]dhcp server ip-pool 1
[R1-dhcp-pool-1]network 192.168.2.0 mask 255.255.255.0
[R1-dhcp-pool-1]gateway-list 192.168.2.2
[R1-dhcp-pool-1]dns-list 114.114.114.114

DHCP中继器配置
在R2上开启DHCP功能，并在连接客户端的接口（g0/1）上开启DHCP中继功能，并指定DHCP服务器的IP地址

[R2]interface g0/1
[R2-GigabitEthernet0/1]dhcp select relay
指定DHCP服务器IP地址
[R2-GigabitEthernet0/1]dhcp relay server-address 192.168.1.1

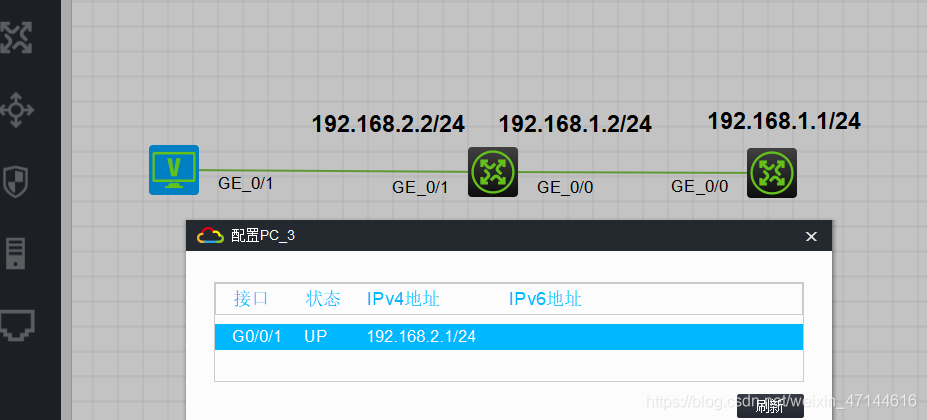

客户端获取IP地址192.168.2.1
