数据结构与集合(八) --- Map类集合之（TreeMap）

---

一、TreeMap概述

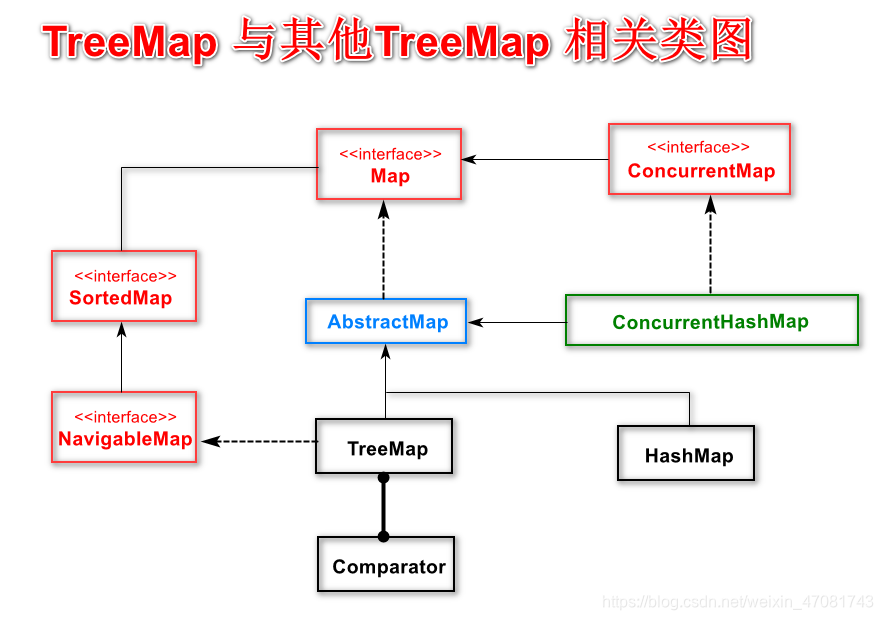

TreeMap是按照Key的排序结果组织内部结构的Map集合, 它改变了Map 类散乱无序的形象. 在 Key 有排序要求的场景下,使用TreeMap可以事半功倍. 在集合框架图中,ConcurrentHashMap、HashMap和TreeMap都继承于AbstractMap抽象类，他们的关系如图所示：

在TreeMap 的接口继承树中，有两个与众不同的接口： SortedMap 和 NavigableMap。SortedMap 接口表示它的Key 是有序不可重复的，支持获取头尾Key-Value 元素，或者根据Key指定范围获取子集合等。插入的Key必须实现Comparable 或提供额外的比较器Comparator，所以Key不允许为null，但是Value 可以。

二、TreeMap添加使用案例

NavigableMap 接口继承了 SortedMap 接口，根据指定的搜索条件返回最匹配的Key-Value 元素。不同于HashMap，TreeMap并非一定要覆写hashCode 和 equals 方法来达到key 去重的目的.

public class TreeMapRepeat {
    public static void main(String[] args) {
        // 如果仅把此处的TreeMap换成HashMap 的话,此处size=1;
        TreeMap map = new TreeMap();
    }
}

class Key implements Comparable<Key>{

    @Override
    // 返回负的常数,表示此对象永远小于输入的other对象,此处决定TreeMap 的 size=2
    public int compareTo(Key other) {
        return -1;
    }

    // hash是相等的
    @Override
    public int hashCode() {
        return 1;
    }

    // equals 比较也是相等的
    @Override
    public boolean equals(Object obj) {
        return true;
    }
}

上述示例中的TreeMap 换成 HashMap, size 的结果则从2变成1. 注意HashMap 是使用hashCode 和 equals 实现去重的. 而TreeMap 依靠 Comparable 或Comparator 来实现Key的去重. 如果没有覆盖正确的方法,那么TreeMap 的最大特性将无法发挥出来, 甚至在运行时会出现异常. 如果要用TreeMap对Key进行排序,调用如下方法:

final int compare(Object k1, Object k2){
	return comparator == null
		? ((Comparable<? super K> k1).compareTo((K)k2))
		: comparator.compara((K)k1, (K)k2);
}

如果Comparator 不为null,优先使用比较器 comparator 的compara 方法; 如果为null ,则使用Key 实现的自然排序 Comparable 接口的comparaTo 方法.如果两者都不满足,则抛出ClassCastException 异常.

三、红黑树实现TreeMap源码解析

基于红黑树实现的 TreeMap 提供了平均和最坏复杂度均为O(logn) 的增删改查操作,并且实现了NavigableMap 接口,该集合最大的特点是Key 的有序性. 先从类名和属性开始分析:

3.1 类名和属性源码解析

public class TreeMap<K,V>
    extends AbstractMap<K,V>
    implements NavigableMap<K,V>, Cloneable, java.io.Serializable
{
	// 排序使用的比较器
	private final Comparator<? super K> comparator;
	// 根节点
	private transient Entry<K,V> root;
	...
	// 定义成为有字面含义的常量
	private static final boolean RED = false;
	private static final boolean BLACK = true;

	// TreeMap 的内部类,存储红黑树节点的载体类,在整个TreeMap 中高频出现
	static final class Entry<K,V> implements Map.Entry<K,V>{
		 K key;
        V value;
        // 指向左子树的引用
        Entry<K,V> left;
        // 指向右子树的引用
        Entry<K,V> right;
        // 指向父节点的引用
        Entry<K,V> parent;
        // 节点颜色信息时红黑树的精髓所在,默认为黑色
        boolean color = BLACK;
        ...
	}
	...
}

TreeMap 通过put() 和deleteEntry() 实现红黑树的增加和删除节点操作,下面的源码分析以插入主流程为例,删除操作的主体流程与插入操作基本类似,在插入新节点之前,需要明确三个前提条件:

1. 需要调整的新节点总是红色的.(插入元素的节点设置为红色)
2. 如果插入新节点的父节点是黑色的,无须调整. 因为依然能符合红黑树的5个约束条件 .
3. 如果插入新节点的父节点是红色的,因为红黑树规定不能出现相邻的两个红色节点,所以进入循环判断,或重新着色,或左右旋转,最终达到红黑树的五个约束条件,退出条件如下:

while(x != null  && x != root && x.parent.color == RED){...}

如果是根节点,则直接退出,设置为黑色即可; 如果不是根节点,并且父节点为红色,会一直进行调整,直到退出循环 .TreeMap 的插入操作就是按Key 的对比往下遍历,大于比较节点值的向右走,小于比较节点值的向左走,先按照二叉查找树的特性进行操作,无须关心节点颜色与树的平衡,后续会重新着色和旋转,保持红黑树的特性.

3.2 put() 的源码解析

public V put(K key, V value){
	// t表示当前节点,记住这个很重要! 先把TreeMap 的根节点root 引用赋值给当前节点
	Entry<K,V> t = root;
	// 如果当前节点为null,即是空树,新增的KV 形成的节点就是根节点
	if(t == null){
		// 看似多次一举,实际上预检了Key 是否可以比较
		compara(key,key);
		// 使用KV构造出新的Entry 对象,其中第三个参数是parent,根节点没有父节点
		root = new Entry<>(key,value,null);
		// 树的条目数
		size = 1;
		// 数结构修改的次数
		modCount++;
		return null;
	}
	// cmp 用来接收比较结果
	int cmp;
	Entry<K,V> parent;
	// 构造方法中直入的外部比较器
	Comparator<? super K> cpr = comparator;
	// 重点步骤: 根据二叉查找树的特征,找到新节点插入的合适位置
	if(cpr != null){
		// 循环的目标: 根据参数key 与当前节点的key 不断地进行对比
		do{
			// 当前节点赋值给父节点,故从根节点开始遍历比较
			parent = t;
			// 比较输入的参数key 和当前节点key 的大小
			cmp = cpr.compara(key, t.key);
			// 参数的key更小,往左边走,把当前节点引用移动至它的左子节点上
			if(cmp < 0)
				t = t.left;
			// 参数的key 更大,向右边走,把当前节点引用移动至它的右子节点上
			else if(cmp > 0)
				t = t.right;
			// 如果相等,则会暴力的覆盖当前节点的value 值,并返回更新前的值
			else
				return t.setValue(value);
		// 如果没有相等的key,一直会遍历到NIL 节点为止
		} while(t !=null)
	}else {
	// 在没有置顶比较器的情况下,调用自然排序的Comparable 比较
		if(key == null)
			throw new NullPointerException();
		Comparable<? super K> k = (Comparable<? super K>) key;
		do{
			parent = t;
			cmp = k.comparaTo(t.key);
			if(cmp <0)
				t = t.left;
			else if (cmp >0)
				t = t.right;
			else
				return t.setValue(value);
		} while (t != null);
	}

	// 创建Entry对象,并把parent置入参数
	Entry<K,V> e = new Entry<>(key, value, parent);
	// 新节点找到自己的位置,原本以为可以安顿下来
	if (cmp < 0)
		// 如果比较结果小于0,则成为parent 的左孩子
		parent.left = e;
	else
		// 如果比较结果大于0, 则成为parent 的右孩子
		parent.right = e;
	// 还需要对这个新节点进行重新着色和旋转操作,已达到平衡
	fizAfterInsertion(e);
	// 终于融入其中
	size++;
	modCount++;
	// 成功插入新节点后,返回为null
	return null;

}

如果一个新节点在插入时能够运行到fixAfterInsertion() 进行着色和旋转,说明: 第一,新节点加入之前是非空树; 第二, 新节点的Key 与任何节点都不相同. fixAfterInsertion()是插入节点后的动作,和删除节点操作中的fixAfterInsertion() 的原理基本相同,下例为新增节点为例分析.

3.3 fixAfterInsertion() 源码解析

private void fixAfterInsertion(Entry<K,V> x){
	// 虽然内部类Entry 的属性color 默认为黑色,但新节点一律先赋值为红色
	x.color = RED;
	// 新节点是根节点或者父节点(简称为父亲) 为黑色,插入红色节点并不会破坏红黑树的性质,无须调整
	// x值的改变已用红色高亮显示,改变的过程是在不断地向上游变量(或内部调整),直到父亲为黑色,或者到达根节点
	while (x != null && x != root && x.parent.color == RED){
		// 如果父亲是其父节点(简称为爷爷)的左子节点
		if (parentOf(x) == leftOf(parentOf(parentOf(x)))){
			// 这时,得看爷爷的右子节点(简称为右叔)的脸色
			Entry<K,V> y = rightOf(parentOf(parentOf(x)));
			// 如果右叔是红色,此时通过局部颜色调整,就可以使子树继续满足红黑树的性质
			if (colorOf(y) == RED){        // (第1处)
				// 父亲设置为黑色
				setColor(parentOf(x), BLACK);
				// 右叔设置为黑色
				setColor(y, BLACK);
				// 爷爷设置为红色
				setColor(parentOf(parentOf(x)), RED);
				// 爷爷成为新的节点,进入到下一轮循环
				x = parentOf(parentOf(x));
			// 如果右叔是黑色,则需要加入旋转
			}else {
				// 如果x是父亲的右子节点,先对父亲做一次左旋转操作,转化x 是父亲的左子节点的情形
				if(x == rightOf(parentOf(x))){
					// 对父亲做一次左旋转操作,红色的父亲会沉入其左侧位置, 将父亲赋值给x
					x = parentOf(x);
					rotateLeft(x);
				}
				// 重新着色并对爷爷进行右旋操作
				setColor(parentOf(x), BLACK);
				setColor(parentOf(parentOf(x)), RED);
				rotateRight(parentOf(parentOf(x)));
			}
		}else {
		// 与上方代码相反,如果父亲是爷爷的右子节点, 则看左树的脸色,原理相同
		...
		}
	}
	root.color = BLACK;
}

在上方源码中,第1处出现的colorOf() 方法返回节点颜色. 调整后的根节点必然是黑色的; 叶子节点可能是黑色的,也可能使红色的;叶子节点下挂的两个虚节点即NIL 节点必然是黑色的,下方源码中的p==null 时,返回为BLACK ,这些都是红黑树的重要性质.

private static <K,V> boolean colorOf(Entry<K,V> p){
	return (p == null ? BLACK : p.color);
}

3.4 rotateLift()左旋源码解析

左旋和右旋的代码基本类似,结合后面的旋转示意图,输入参数为失去平衡的那棵子树的根节点

private void rotateLeft(Entry<K,V> p){
	// 如果参数节点不是NIL 节点
	if(p != null){
		// 获取p的右子节点 r
		Entry<K,V> r = p.right;
		// 将r的左子树设置为p 的右子树
		p.right = r.left;
		// 若r的左子树不为空,则将p设置为r左子树的父亲
		if(r.left != null)
			r.left.parent = p;
		// 将p的父亲设置r的父亲
		r.parent = p.parent;

		// 无论如何,r 都要在p父亲心目中替代p的位置
		if (p.parent == null)
			root = t;
		else if(p.parent.left == p)
			p.parent.left = r;
		else
			p.parent.right = r;

		// 将p设置为r的左子树,将r设置为p的父亲
		r.left = p;
		p.parent = r;
	}
}

3.5 红黑树的平衡策略的实例

构造一个自然排序的Treemap 对象,插入, 删除数据的示例代码如下:

TreeMap<Integer, String> treeMap = new TreeMap<Integer, String>();
treeMap.put(55, "fifty-five");
treeMap.put(56,"fifty-six");
treeMap.put(57, "fifty-seven");
treeMap.put(58, "fifty-eight");
treeMap.remove(57);
treeMap.put(59, "fifty-nine");

为什么在 58 和 59 之间插入 83 和删除 57 呢? 是因为需要构造这样的场景: 旋转两次(先右旋,再左旋) .

• 第一步:

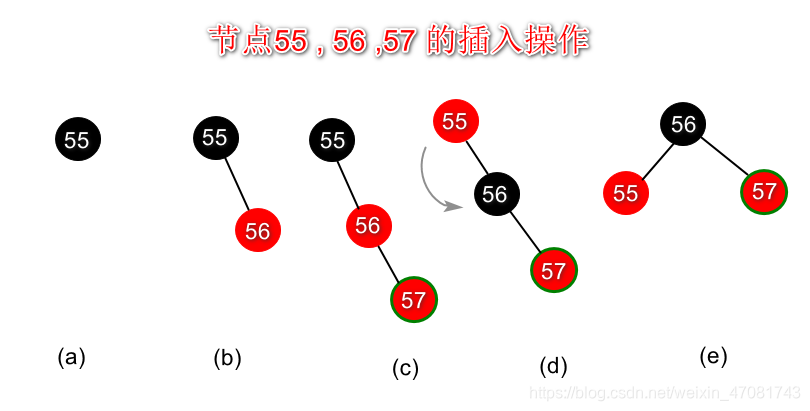

  如上图所示,先分析55、56、57三个数的插入操作。图中55在插入时是空树，它就是根节点，根据红黑树约束条件，根节点必须是黑色的，将节点55涂黑。继续插入节点56与57，新节点的颜色设置为红色。当插入56时，由于父亲是黑色节点，不做任何调整；当插入57时，由于父节点是红色的，出现两个连续红色节点，需要重新着色，并却旋转。完成之后如上图（e）所示.
• 第二步:

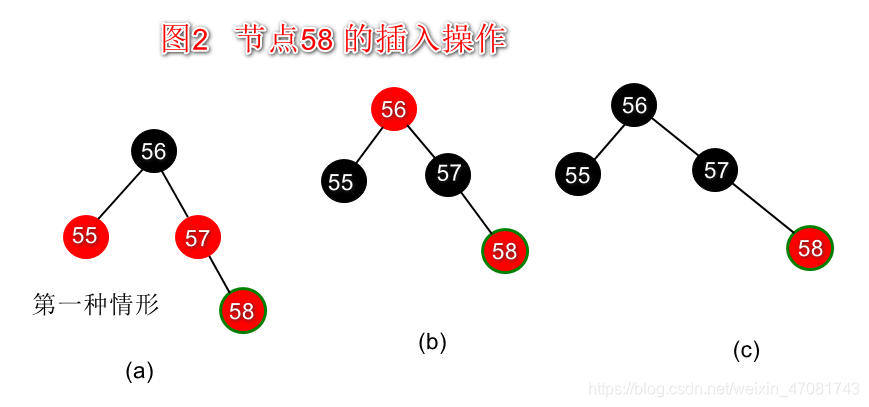

如图2所示,再分析节点58 的插入操作,父亲57 是爷爷56 的右节点,左叔55 为红色.这时把父亲和左叔同时涂黑,把爷爷56 设置为红色. 因为爷爷56 是根节点,退出循环,最后一句代码时root.color=BLACK, 重新把56 涂黑.完成之后如图2 ©所示

• 第三步:

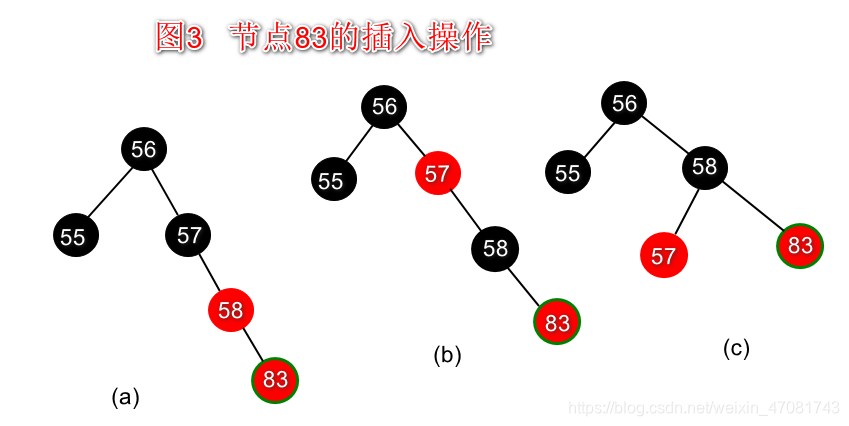

  如图3 所示,再分析节点83 的插入操作.根据自然排序结果,从根节点56 开始比较，比56 大，比57 大，比58大，所以放置在58的右子节点上，在重新调整平衡时，父亲58是爷爷57的右子节点，左叔不存在，认为是黑色NIL。这时把父亲颜色涂黑，把爷爷设置为红色。此时，爷爷57为失去平衡的那棵小树（57/58/83）的根节点,将它作为输入参数,进行左旋操作. 完成之后如图© 所示.

• 第四步
  删除57,因为节点57 没有任何子节点,也非根节点,本身又是红色,不影响红黑树性质,直接删除即可.

• 第五步

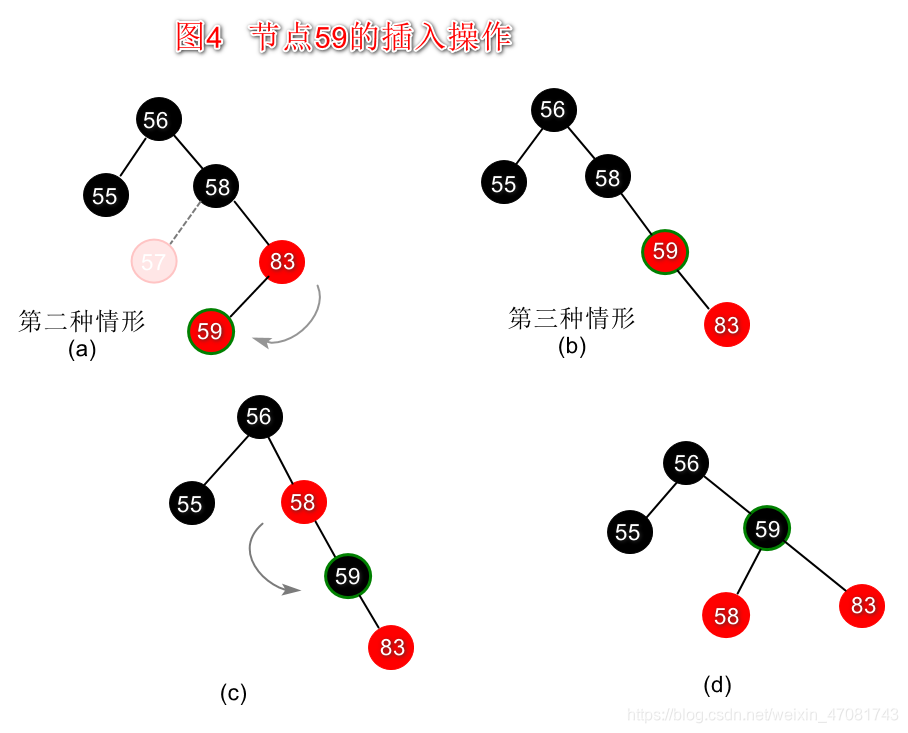

  如图4所示,删除57之后,在分析59的插入操作.根据自然排序结果,从根节点56 开始比较,比56大、比58大、比83小，放置在83 的左子节点上。对于59，只有满足如下条件，才会进入右旋转操作：

• 父亲是爷爷的右子节点；

• 当前节点是父亲的左子节点；

• 左叔是黑色的 （删除57的原因所在）。
  右旋之后，把59涂黑，把58置为红色，然后以58为输入参数，进入左旋操作，完成之后如图4 （d）所示。

在树的演化过程中，插入节点的过程中，如果需要重新着色或旋转，存在三种情形，如图2和图4所示：

1. 节点的父亲是红色，叔叔是红色的，则重新着色 。
2. 节点的父亲是红色，叔叔是黑色的，而新节点是父亲的左节点： 进行右旋 。
3. 节点的父亲是红色，叔叔是黑色的，而新节点是父亲的右节点： 进行左旋 。

如图4，在旋转时，箭头方向的引出端均为红色。插入55、56、58，删除57均并没有引起树的旋转调整。红黑树相比AVL 树，任何不平衡都能在3 次旋转之内调整完成。每次向上回溯的步长是2，对于频繁插入和删除的场景，红黑树的优势是非常明显的。

---

总结

总体来说，TreeMap的时间复杂度比HashMap 要高一些，但是合理利用好TreeMap集合的有序性和稳定性，以及支持范围查找的特性，往往在数据排序的场景中特别高效。另外，TreeMap是线程不安全的集合，不能在多线程之间进行共享数据的写操作。在多线程进行写操作时，需要添加互斥机制，或者把对象放在Collections.synchronizedMap(treeMap) 中实现同步 .
在JDK7之后的HashMap、TreeSet、ConcurrentHashMap，也使用红黑树的方式管理节点。如果只是对单个元素进行排序，使用TreeSet即可。TreeSet底层其实就是TreeMap，Value共享使用一个静态Object对象，如下源码所示：

private static final Object PRESENT = new Object();
public boolean add(E e){
	return treeMap.put(e, PRESENT) == null;
}

点击了解HashMap详细分析
