一、总体描述
在鸿蒙轻量设备侧图形子系统中包含了Surface模块。这个模块模仿了Android的Surface实现，采用了生产者和消费者模型，但是也有些区别。

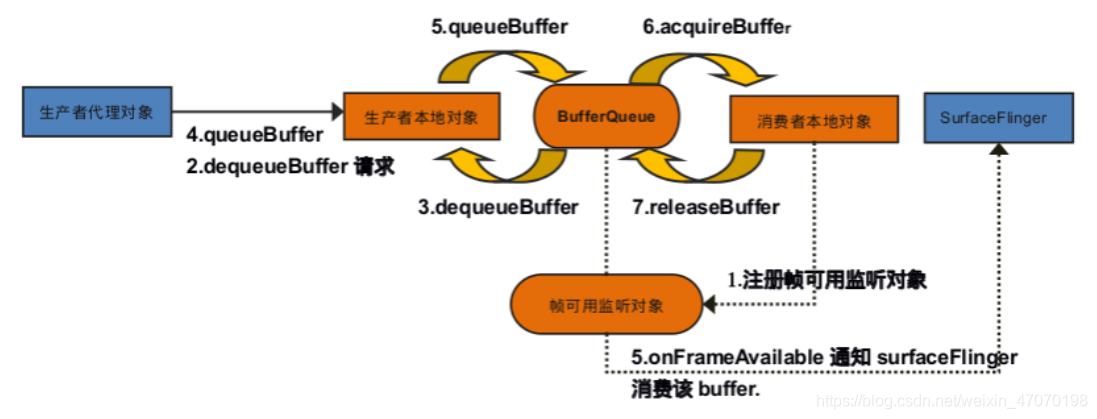

Android中的Surface的生产者和消费者模型如下：

（上图引用自：https://blog.youkuaiyun.com/armwind/article/details/73436532）

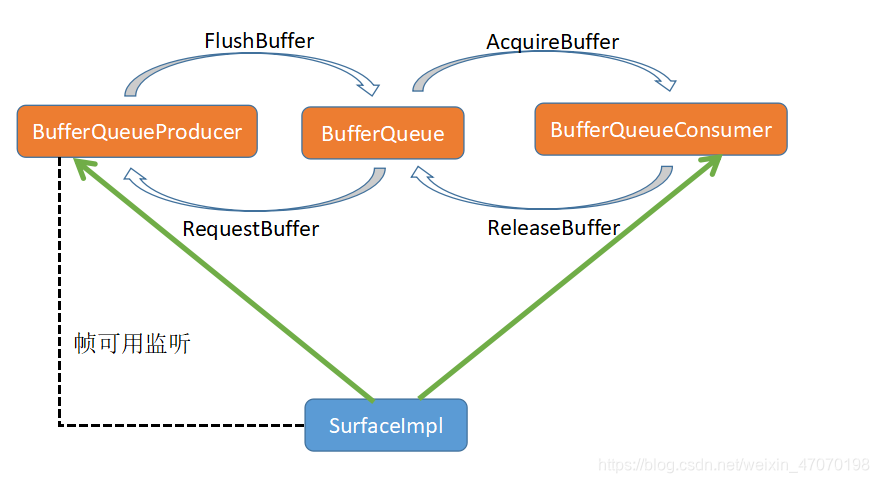

HarmonyOS中Camera recoder应用中Surface模型如下：（注意本文只针对Camera应用，在AbilityMain中，Surface使用将采用远程IPC模型）

二、代码目录结构
Surface实现的代码路径为：foundation/graphic/lite/frameworks/surface

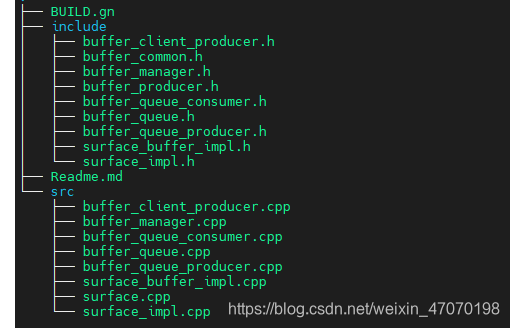

目录结构：

buffer_client_producer.cpp：实现BufferClientProducer类，支持SurfaceImpl的另外一种实现，持有这个类，可以实现远程IPC调用到WMS。在AbilityMain进程中有使用，这里不讨论。
buffer_manager.cpp：实现了BufferManager类，通过Galloc Hal来对显存进行操作（分配、释放等）。
buffer_queue_consumer.cpp：实现了BufferQueueConsumer，消费者，从BufferQueue的dirty_list拿到含有数据的buffer，使用后将buffer归还为空闲buffer。
buffer_queue.cpp：实现了BufferQueue，消费者和生产者的中介，通过BufferManager分配预先设定的buffer数组。
buffer_queue_producer.cpp：实现了BufferQueueProducer，生产者，从BufferQueue中拿到空闲的Buffer。
surface_buffer_impl.cpp：实现了SurfaceBufferImpl类，是对Galloc Hal直接分配的buffer的封装。
surface.cpp：Surface基类，实现了Surface模块的初始化。
surface_impl.cpp：实现了SurfaceImpl类，是Surface的实现类。

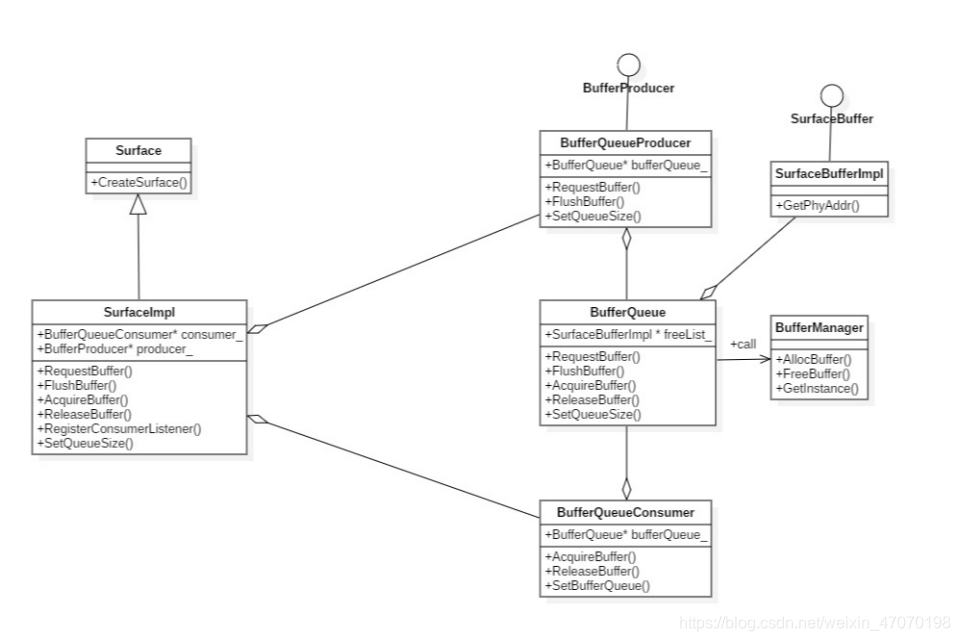

类图如下：

说明：
1、SurfaceImpl：是 Surface的实现类，具体实现Surface的功能。持有 BufferQueueProducer和BufferQueueConsumer。App通过SurfaceImpl可以申请SurfaceBuffer内存（生产者），也可以作为消费者请求已经有内容的SurfaceBuffer内存。
2、BufferQueueProducer：生产者类。通过持有的BufferQueue对象操作内存。
3、BufferQueueConsumer：消费者类。通过持有的BufferQueue对象操作内存。
4、BufferQueue：是生产者和消费者的中介。通过BufferManager向底层申请和释放内存。
5、BufferManager：Galloc Hal的封装。
6、SurfaceBufferImpl：是SurfaceBuffer的实现，封装了申请的内存。

三、代码分析
我们通过Camera录像的例子程序来分析Surface的使用过程。
Camera录像的例子程序的代码路径为：applications/sample/camera/media/camera_sample.cpp。框架代码路径：录像实现的代码路径为：foundation/multimedia/frame
