1. Kubernetes简介

1.1简介

Kubernetes项目来源于Borg，可以说是集结了Borg设计思想的精华，并且吸收了Borg系统中的经验和教训。
在Docker 作为高级容器引擎快速发展的同时，在Google内部，容器技术已经应用了很多年，Borg系统运行管理着成千上万的容器应用。
Kubernetes对计算资源进行了更高层次的抽象，通过将容器进行细致的组合，将最终的应用服务交给用户。

1.2优点

隐藏资源管理和错误处理，用户仅需要关注应用的开发。
服务高可用、高可靠。
可将负载运行在由成千上万的机器联合而成的集群中。

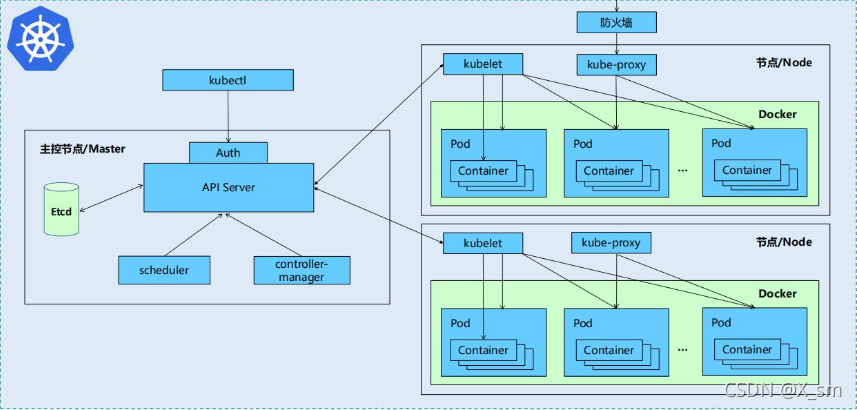

1.3设计架构

Kubernetes集群包含有节点代理kubelet和Master组件(APIs, scheduler, etc)，一切都基于分布式的存储系统。
在这里插入图片描述

核心组件


etcd	保存了整个集群的状态
apiserver	提供了资源操作的唯一入口，并提供认证、授权、访问控制、API注册和发现等机制
controller manager	负责维护集群的状态，比如故障检测、自动扩展、滚动更新等
scheduler	负责资源的调度，按照预定的调度策略将Pod调度到相应的机器上
kubelet	负责维护容器的生命周期，同时也负责Volume（CVI）和网络（CNI）的管理
Container runtime	负责镜像管理以及Pod和容器的真正运行（CRI）
kube-proxy	负责为Service提供cluster内部的服务发现和负载均衡

除了核心组件，还有一些推荐的Add-ons：

kube-dns：负责为整个集群提供DNS服务
Ingress Controller：为服务提供外网入口
Heapster：提供资源监控
Dashboard：提供GUI
Federation：提供跨可用区的集群
Fluentd-elasticsearch：提供集群日志采集、存储与查询

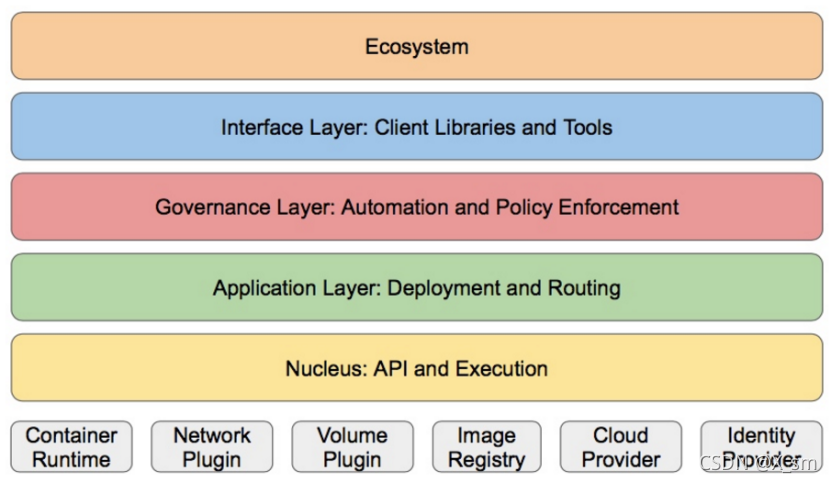

分层结构

在这里插入图片描述

2.Kubernetes部署

2.1部署实验环境

需要四台虚拟机,在server1布置好habor仓库，其余作为Kubernetes节点都要满足内存大于1800MB，CPU不小于2


server1	私有仓库	172.254.77.1
server2	主控节点	172.25.77.2
server3	节点	172.25.77.3
server4	节点	172.25.77.4

因为后面所有的节点部署都是相同的，为方便操作提前设置免密

[root@server2 yum.repos.d]# ssh-keygen
[root@server2 yum.repos.d]# ssh-copy-id server3
[root@server2 yum.repos.d]# ssh-copy-id server3

关闭节点的selinux和iptables防火墙

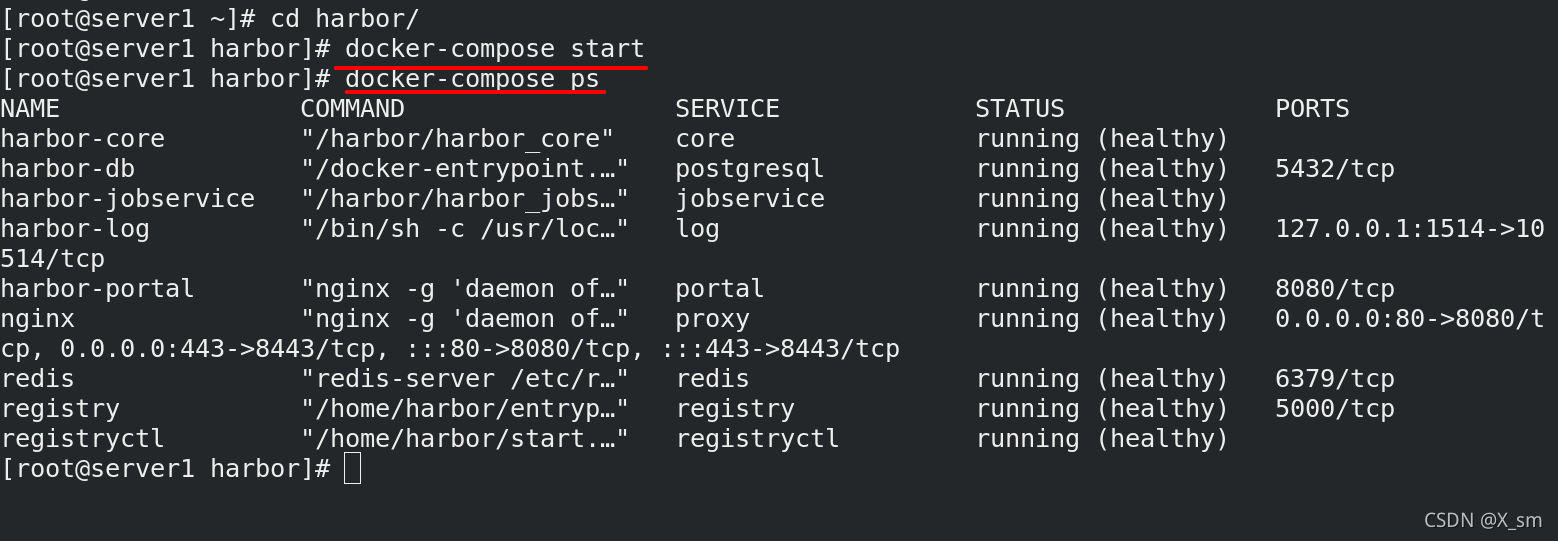

开启server1的上的私有仓库

[root@server1 ~]# cd harbor/
[root@server1 harbor]# ls
[root@server1 harbor]# docker-compose start

在这里插入图片描述

2.2 所有节点部署docker引擎

配置源文件：

root@server2 ~]# cd /etc/yum.repos.d/
[root@server2 yum.repos.d]# ls
[root@server2 yum.repos.d]# scp docker.repo server3:/etc/yum.repos.d/  /源文件复制给节点
[root@server2 yum.repos.d]# scp docker.repo server4:/etc/yum.repos.d/

在所有节点（server2、server3、server4）中安装docker并设置开机自启

[root@server2 yum.repos.d]# yum install -y docker-ce
[root@server2 yum.repos.d]# systemctl enable --now docker

配置daemon.json

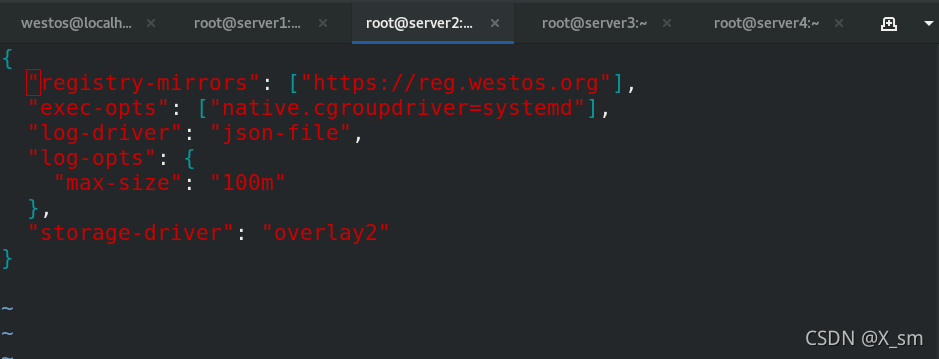

[root@server2 ~]# vim /etc/docker/daemon.json
{
“registry-mirrors”: [“https://reg.westos.org”],
“exec-opts”: [“native.cgroupdriver=systemd”],
“log-driver”: “json-file”,
“log-opts”: {
“max-size”: “100m”
},
“storage-driver”: “overlay2”
}

在这里插入图片描述

[root@server2 ~]# systemctl restart docker
在这里插入图片描述

剩余节点配置：

[root@server2 docker]# scp daemon.json server3:/etc/docker/
[root@server2 docker]# scp daemon.json server4:/etc/docker/

server4：[root@server4 ~]# systemctl restart docker
server3：[root@server3 ~]# systemctl restart docker

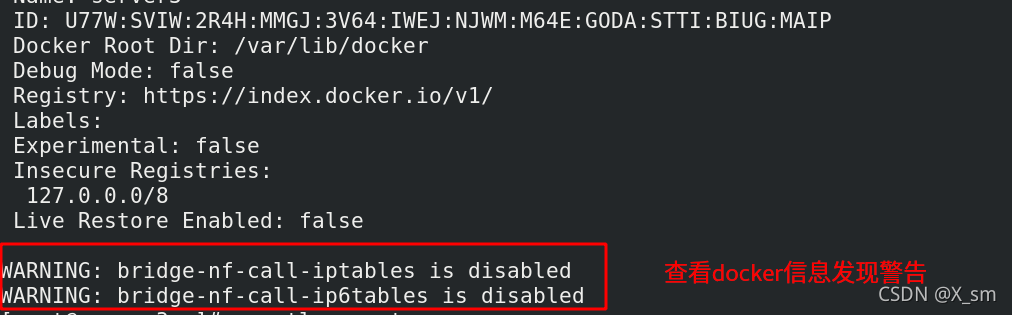

[root@server2 ~]# docker info
在这里插入图片描述
解决警告问题：

所有节点进行如下操作：

[root@server2 yum.repos.d]# cd /etc/sysctl.d
[root@server2 sysctl.d]# vim docker.conf
net.bridge.bridge-nf-call-iptables=1
net.bridge.bridge-nf-call-ip6tables=1
[root@server2 sysctl.d]# sysctl --system

在这里插入图片描述

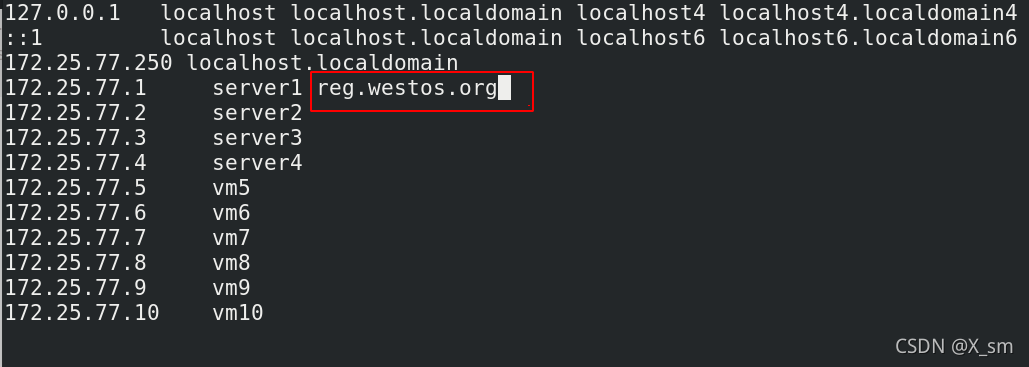

在所有节点为仓库写解析

在这里插入图片描述

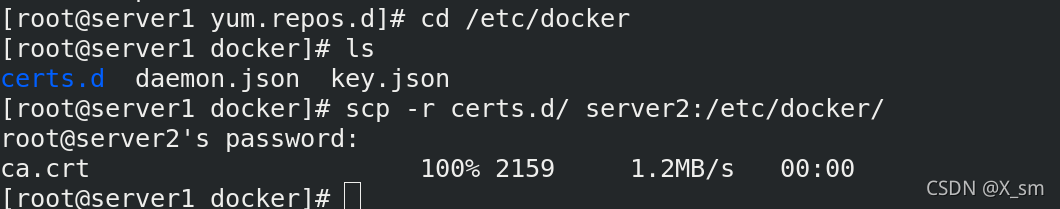

配置证书

将此前生成的证书发送给srver2（主控节点）

[root@server1 mnt]# cd /etc/docker
[root@server1 docker]# ls
[root@server1 docker]# scp -r certs.d/ server2:/etc/docker/

在这里插入图片描述

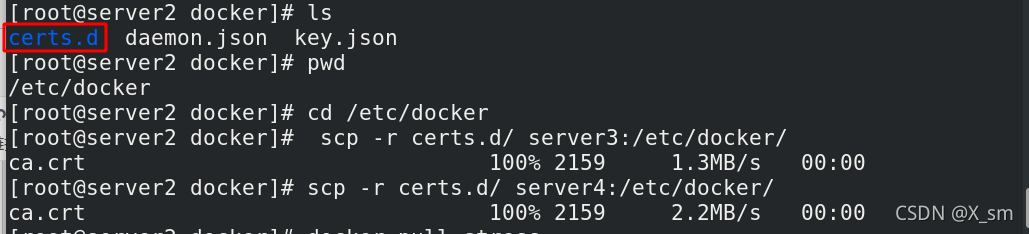

[root@server2 ~]# cd /etc/docker
[root@server2 docker]# ls
[root@server2 docker]#  scp -r certs.d/ server3:/etc/docker/
[root@server2 docker]#  scp -r certs.d/ server4:/etc/docker/

在这里插入图片描述

验证所有节点访问harbor私有仓库

[root@server2 docker]# docker pull busybox

[root@server3 ~]# docker pull busybox

[root@server4 ~]# docker pull busybox

拉取镜像前，首先确保自己的私有仓库里有这个镜像
在这里插入图片描述

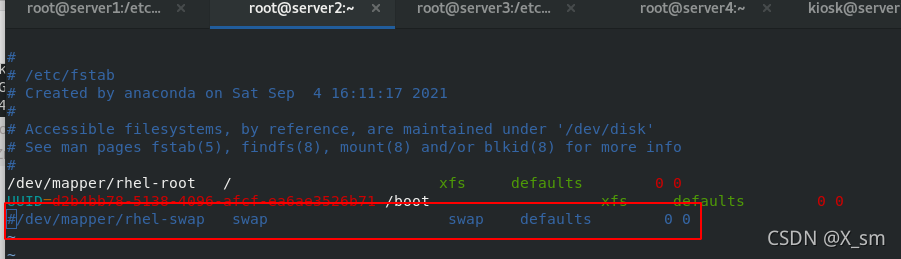

2.3 所有节点禁止swap分区

[root@server2 docker]# swapoff -a

[root@server2 docker]# vim /etc/fstab     //注释掉/etc/fstab文件中的swap定义
/dev/mapper/rhel-root   /                       xfs     defaults        0 0
UUID=d2b4bb78-5138-4096-afcf-ea6ae3526b71 /boot                   xfs     defaults        0 0
#/dev/mapper/rhel-swap   swap                    swap    defaults        0 0

在这里插入图片描述
server3和server4中的步骤与上面server2中的步骤相同，所以省略

2.4安装部署软件kubeadm

安装软件

所有节点配置源文件从阿里云安装：

[root@server2 docker]# cd /etc/yum.repos.d/

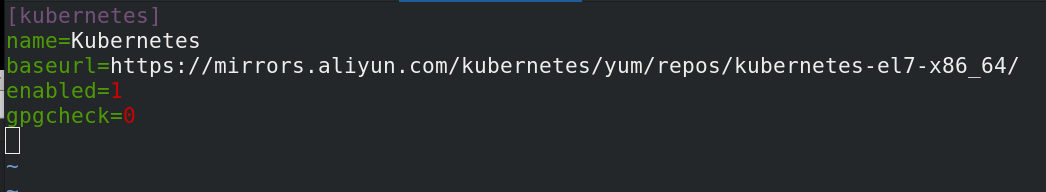

[root@server2 yum.repos.d]# vim k8s.repo
[root@server2 yum.repos.d]# cat k8s.repo
[kubernetes]
name=Kubernetes
baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64/
enabled=1
gpgcheck=0
[root@server2 yum.repos.d]# scp k8s.repo server3:/etc/yum.repos.d/
[root@server2 yum.repos.d]# scp k8s.repo server4:/etc/yum.repos.d/

在这里插入图片描述
宿主机地址转发使得虚拟机能够连接外网

[root@localhost Desktop]# iptables -t nat -I POSTROUTING -s 172.25.77.0/24 -j MASQUERADE

所有节点安装并设置开机i自启：

 yum install -y kubelet kubeadm kubectl
 systemctl enable --now kubelet

主控节点（server2）：

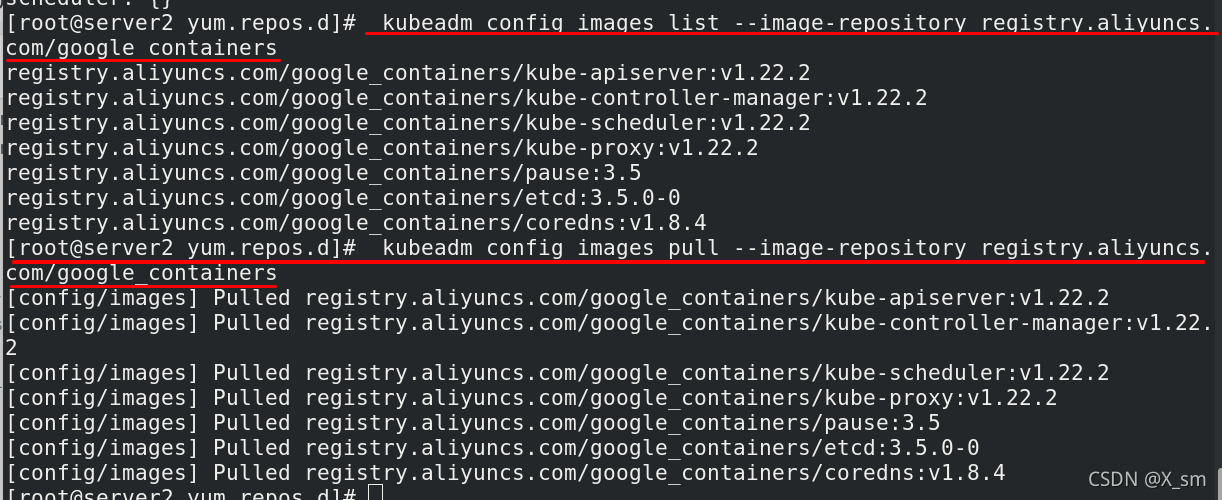

[root@server2 yum.repos.d]# kubeadm config print init-defaults //查看默认配置信息
[root@server2 yum.repos.d]#  kubeadm config images list --image-repository //拉取镜像
registry.aliyuncs.com/google_containers
[root@server2 yum.repos.d]#  kubeadm config images pull --image-repository //初始化集群
registry.aliyuncs.com/google_containers

拉取过程可能需要一段时间，耐心等待
在这里插入图片描述

将所需镜像上传到私有仓库

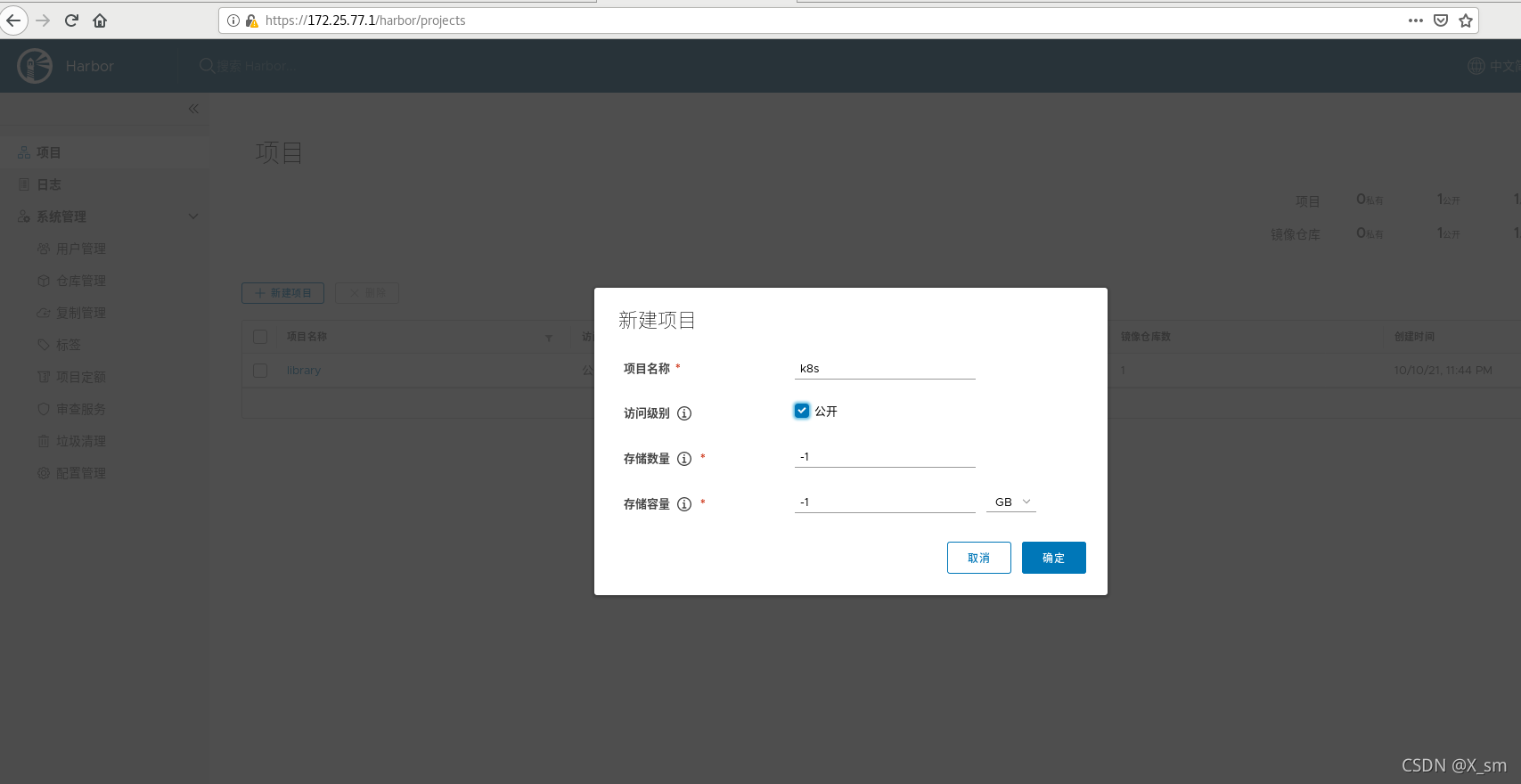

在harbor建立一个k8s项目
过滤出源地址
[root@server2 yum.repos.d]# docker images |grep registry.aliyuncs.com /

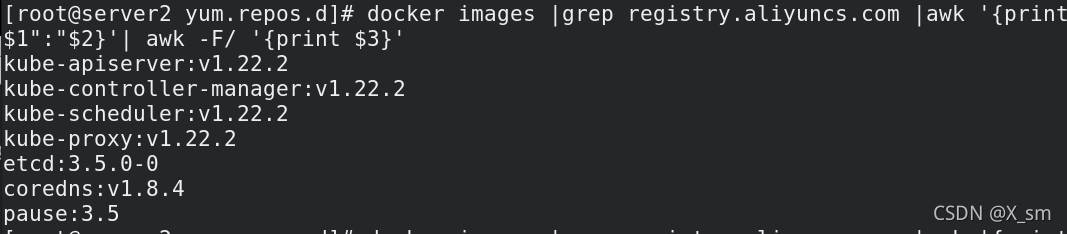

过滤出镜像名称

[root@server2 yum.repos.d]# docker images |grep registry.aliyuncs.com |awk '{print $1":"$2}'| awk -F/ '{print $3}'  /

在这里插入图片描述

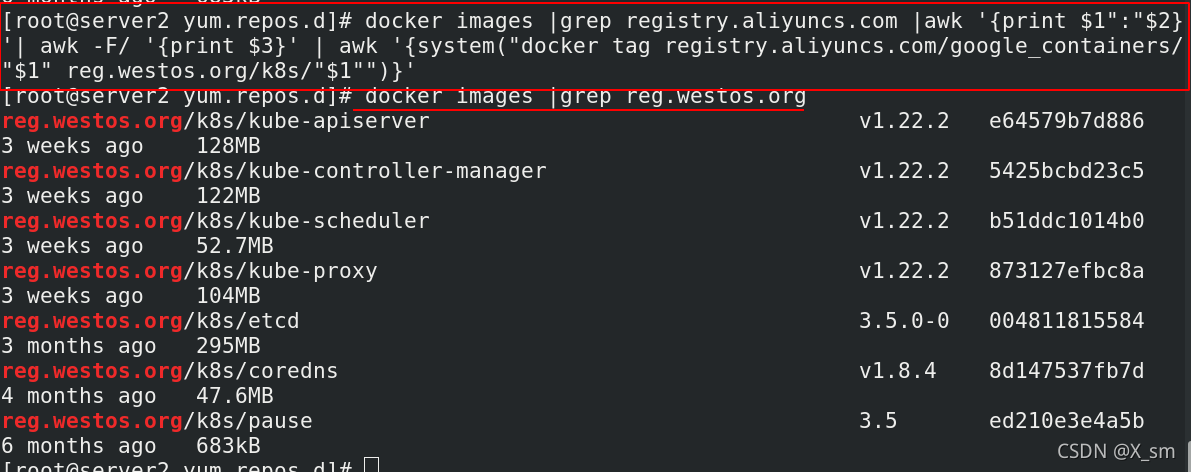

修改镜像标签

[root@server2 yum.repos.d]# docker images |grep registry.aliyuncs.com |awk '{print $1":"$2}'| awk -F/ '{print $3}' | awk '{system("docker tag registry.aliyuncs.com/google_containers/"$1" reg.westos.org/k8s/"$1"")}'  /修改标签

[root@server2 yum.repos.d]# docker images |grep reg.westos.org /过滤查看

在这里插入图片描述

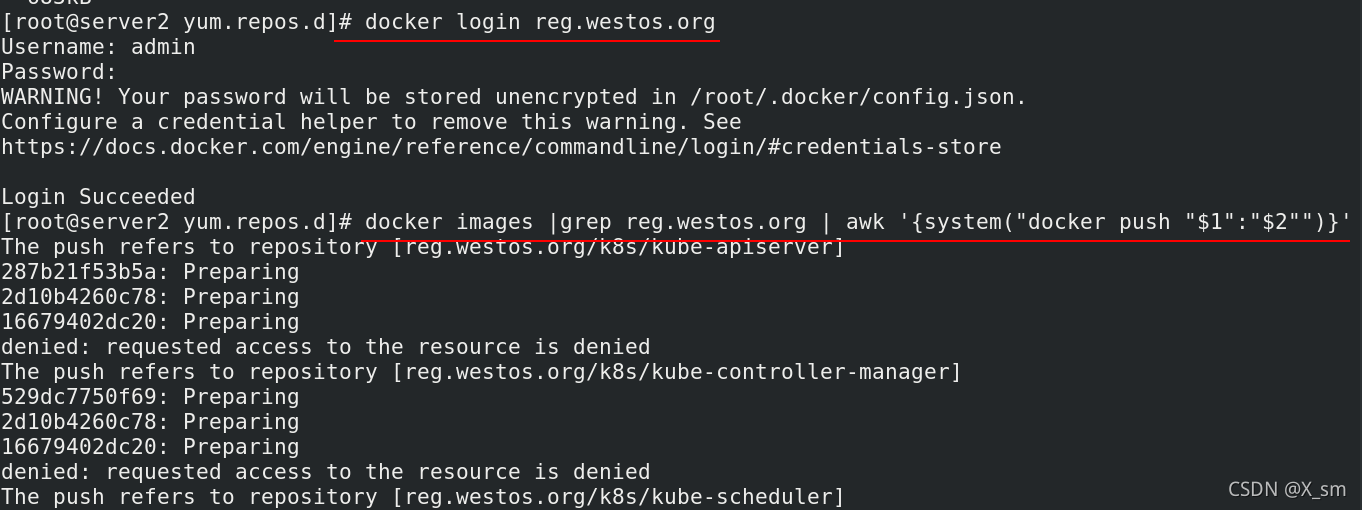

上传镜像到私有仓库

[root@server2 yum.repos.d]# docker login reg.westos.org    登陆仓库
[root@server2 yum.repos.d]# docker images |grep reg.westos.org | awk '{system("docker push "$1":"$2"")}'                  /上传镜像

在这里插入图片描述

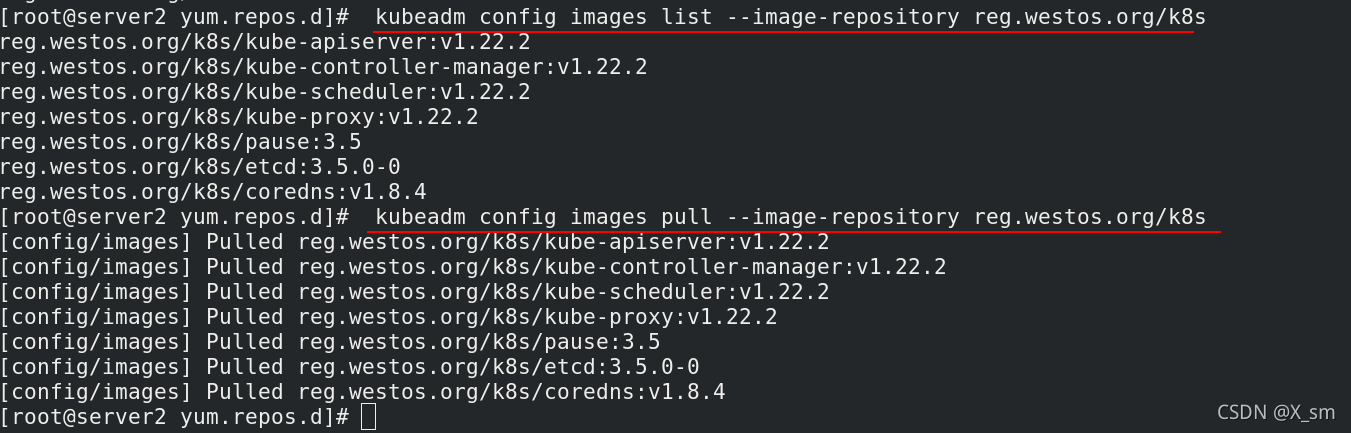

验证：再次拉取非常快

[root@server2 yum.repos.d]#  kubeadm config images list --image-repository reg.westos.org/k8s            //列出镜像
[root@server2 yum.repos.d]#  kubeadm config images pull --image-repository reg.westos.org/k8s              //拉取镜像到本地速度非常快

在这里插入图片描述

初始化集群

[root@server2 yum.repos.d]# kubeadm init --pod-network-cidr=10.244.0.0/16 --image-repository reg.westos.org/k8s

--pod-network-cidr=10.244.0.0/16	//使用flannel网络组件时必须添加
--kubernetes-version 	//指定k8s安装版本

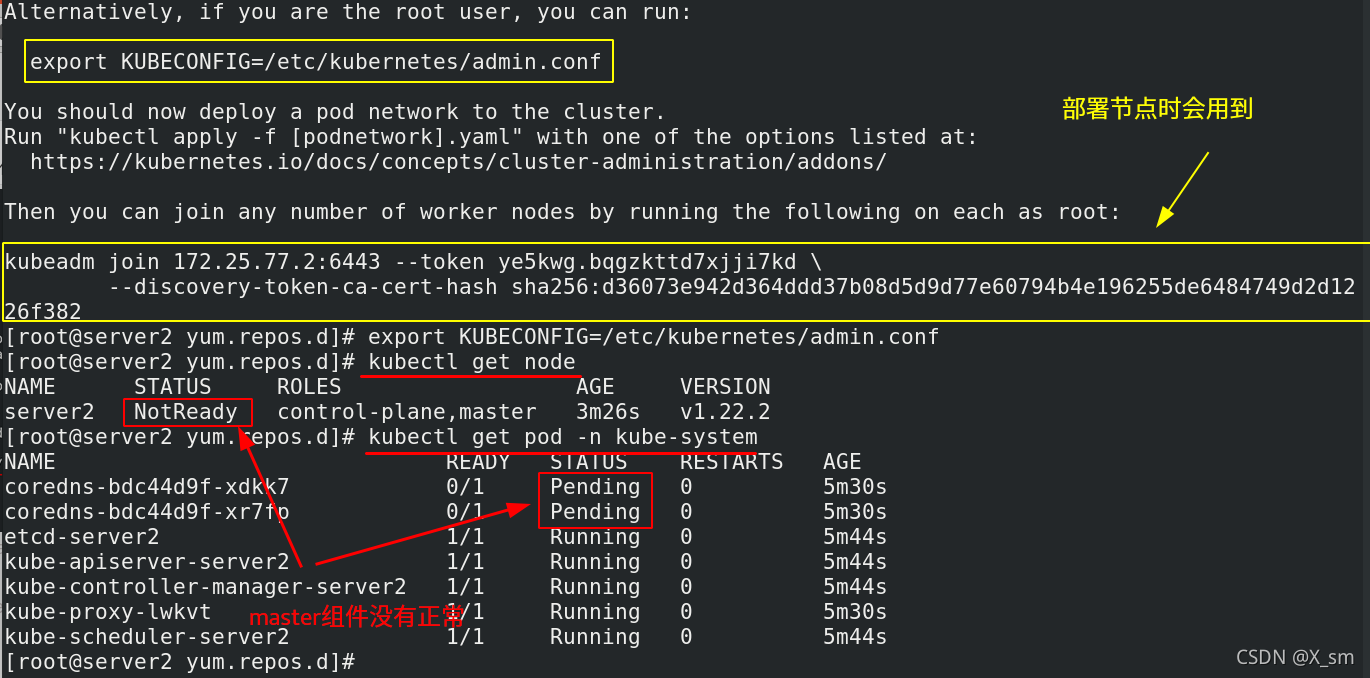

初始化后，会得到一些提示：
[root@server2 yum.repos.d]# export KUBECONFIG=/etc/kubernetes/admin.conf 根据提示执行

查看Master状态，发现：因为缺少相关网络组件，master没有正常启用

[root@server2 yum.repos.d]# kubectl get node
[root@server2 yum.repos.d]# kubectl get pod -n kube-system

在这里插入图片描述

2.5安装flannel网络组件

[root@server2 ~]# docker pull quay.io/coreos/fannel:v0.14.0   /拉取fannel:v0.14.0
[root@server2 ~]# docker tag quay.io/coreos/flannel:v0.14.0 reg.westos.org/k8s   /flannel:v0.14.0       /更改标签
[root@server2 ~]# docker push reg.westos.org/k8s/flannel:v0.14.0 /上传到仓库

[root@server2 ~ ]# yum install wget -y  /安装下载工具
[root@server2 ~ ]# wget https://raw.githubusercontent.com/coreos/flannel/master/Documentation/kube-flannel.yml   /下载配置文件
[root@server2 ~]# vim kube-flannel.yml   /修改配置文件
169         image: k8s/flannel:v0.14.0
183         image: k8s/flannel:v0.14.0

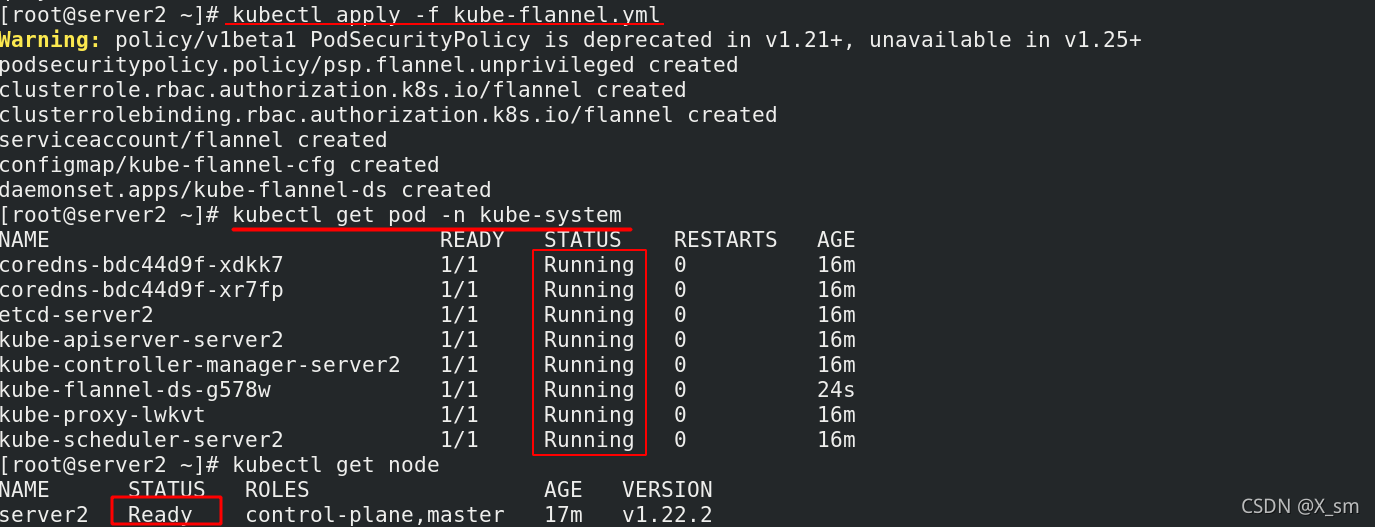

[root@server2 ~]# kubectl apply -f kube-flannel.yml  /应用

查看状态：发现此时的master（主控节点）正常运行

[root@server2 ~]# kubectl get pod -n kube-system
[root@server2 ~]# kubectl get node

在这里插入图片描述

2.6节点扩容

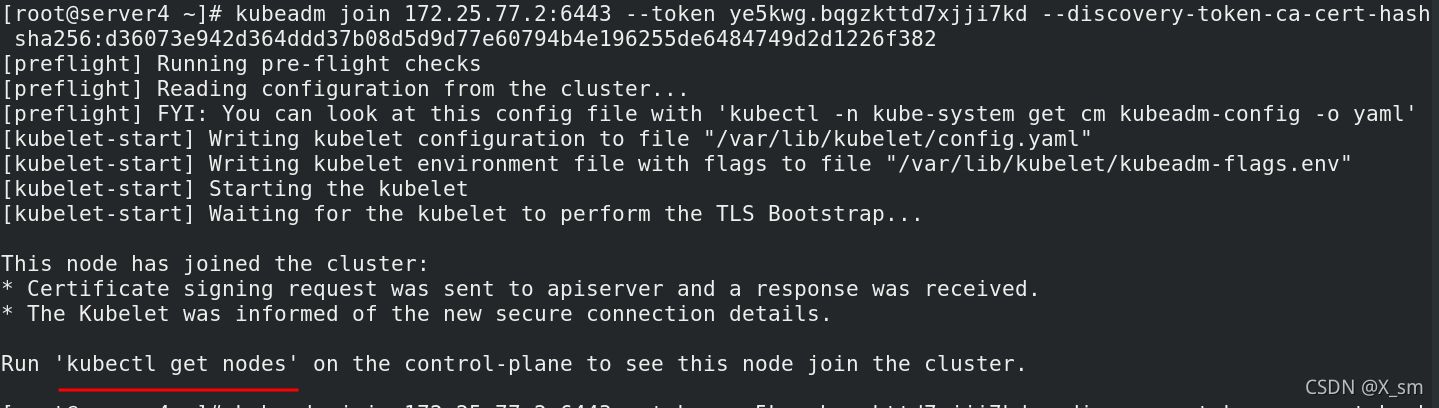

根据之前集群初始化完成后的提示在server3和server4输入扩容命令：

kubeadm join 172.25.77.2:6443 --token ye5kwg.bqgzkttd7xjji7kd --discovery-token-ca-cert-hash sha256:d36073e942d364ddd37b08d5d9d77e60794b4e196255de6484749d2d1226f382

在这里插入图片描述

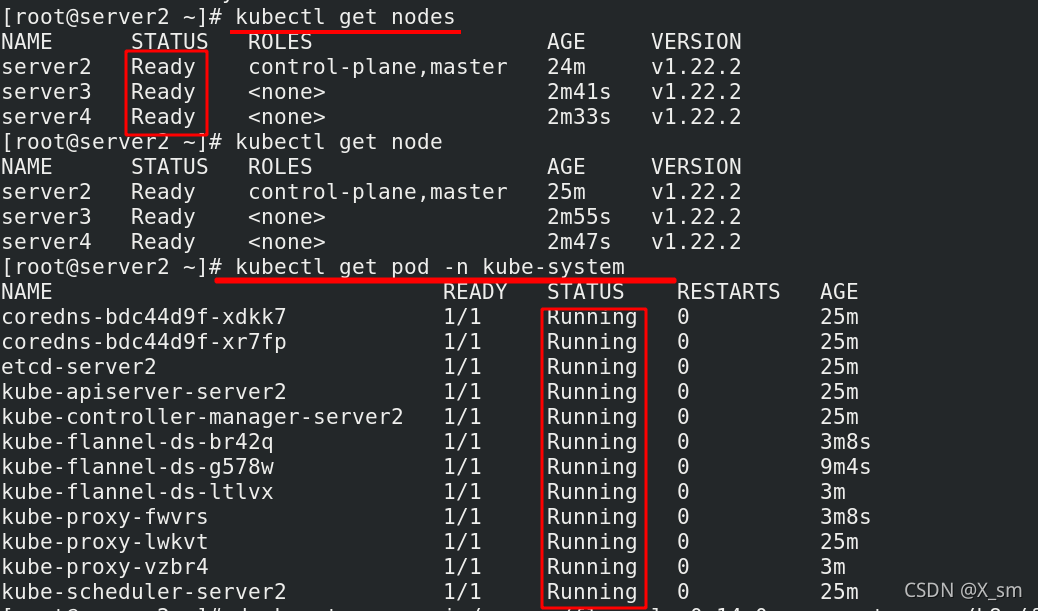

根据提示在server1中查看节点状态：

[root@server2 ~]# kubectl get nodes
[root@server2 ~]# kubectl get pod -n kube-system
如下：扩容成功
在这里插入图片描述

2.8配置kubectl命令补齐功能

[root@server2 ~]# echo "source <(kubectl completion bash)" >>  ~/.bashrc
 [root@server2 ~]# source ~/.bashrc
