STM32的输出模式

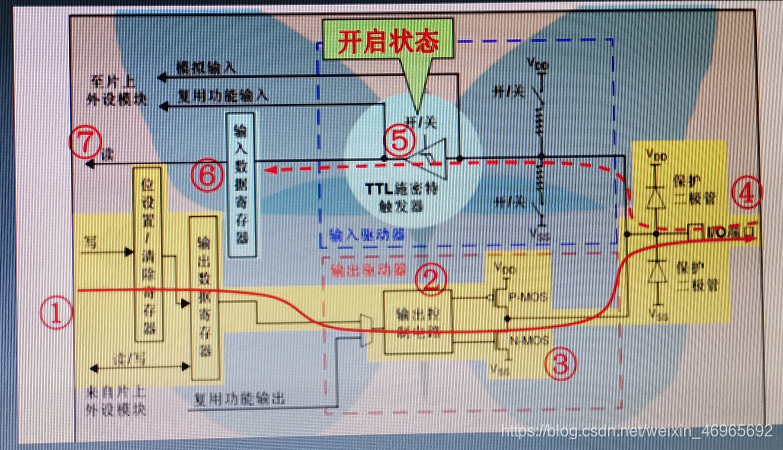

推挽输出

①数据寄存器输出（0或1）
②到输出控制电路
③经过反向器，再经过PMOS/NMOS管
④输出到I/O口

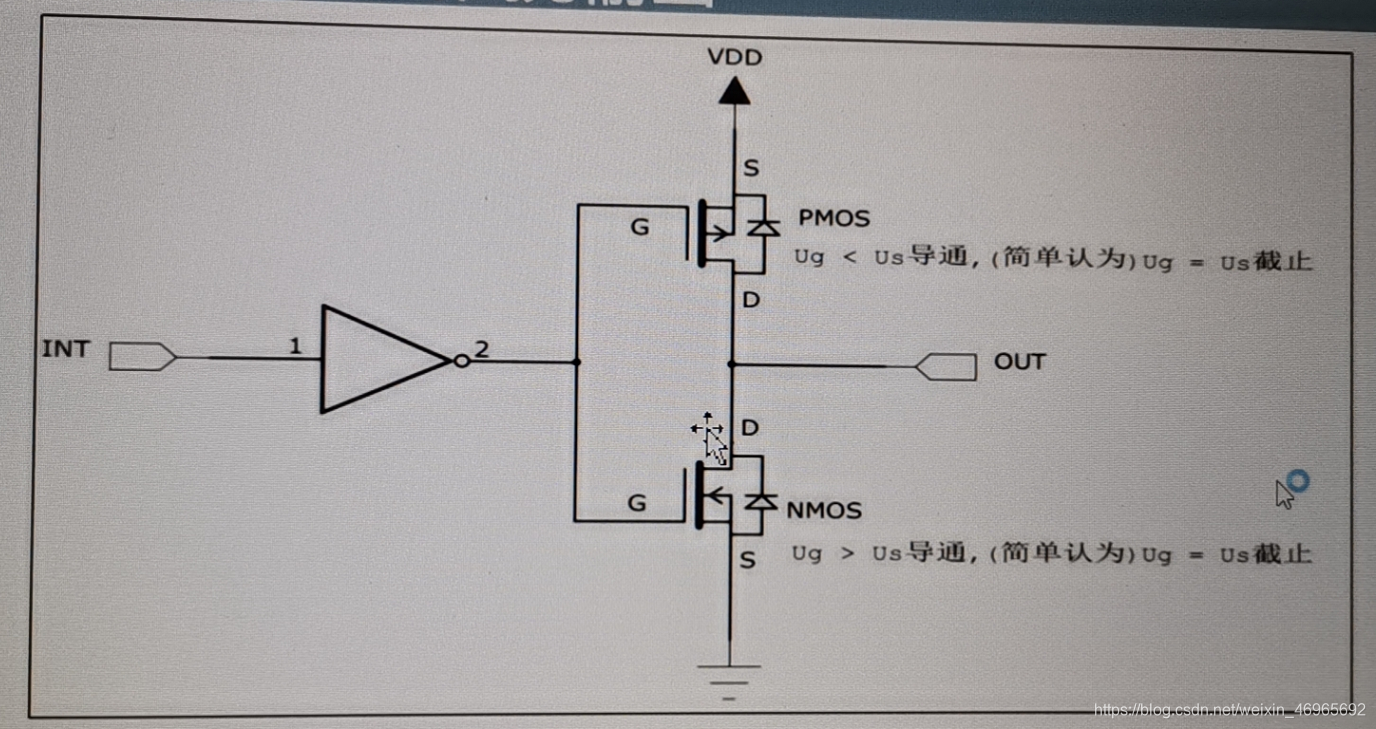

【内部等效电路】

1. INT到 反向器后（低电平变为高电平/高电平变为低电平）；
2. 若输出为 1 ；经过后变为 0 ；
3. PMOS管中，Ug= 0<Us=VDD=1,PMOS导通，VDD接到OUT
4. 输出高电平
5. NMOS管中，Ug=0=Us=GND=0,NMOS管截止

1.若输出为0，经过反向器，变为1
2. NMOS管中，导通；因为 Ug=1>Us=0=GND
3. OUT 接到 GND，输出低电平 0
4. PMOS管中，为截止状态

开漏输出

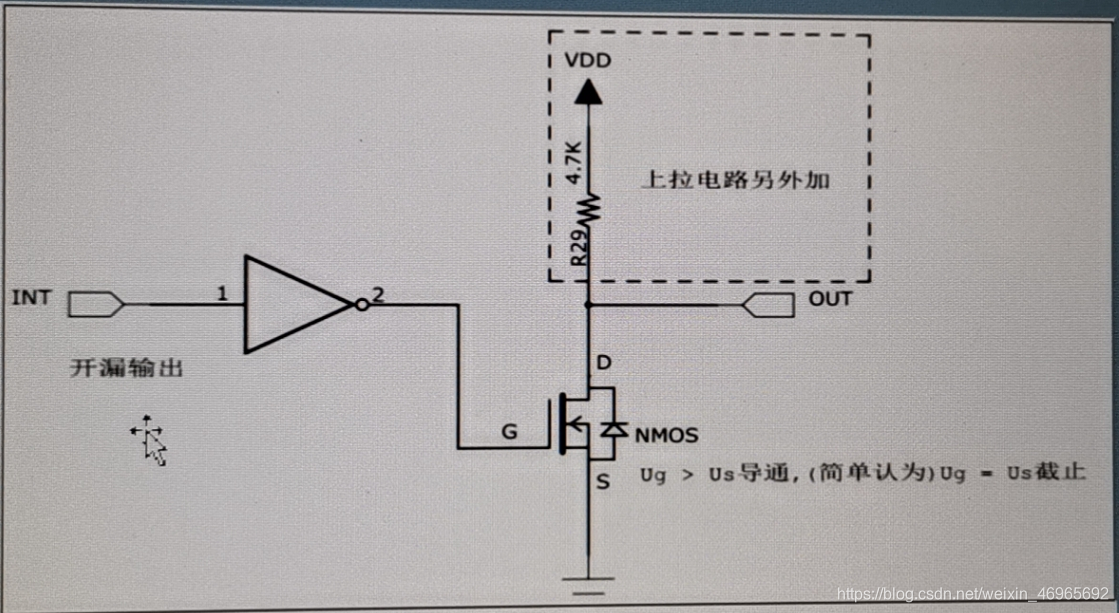

【内部等效电路】

1. INT输出后，经过反向器，经过MOS管
2. 若输出0，经过后变1
3. NMOS管，此时Ug=1>Us=0=GND
4. OUT与 NMOS管接通，输出 GND的低电平 0

1.若输出1，经过后变0
2. PMOS管，导通；NMOS管，截止
3. PMOS管的输出OUT与上拉电路有关,是外部添加的
