Imx6ull开发板移植QT

1.搭建嵌入式开发环境

我用的是百问网提供的imx6ull开发板和文档教程来学习和总结吧，首先得先把环境搞好,100ask_imx6ull_mini-sdk的文件夹里面的内容可以参考我之前写的文章《下载BSP及配置工具链》

在这里插入图片描述

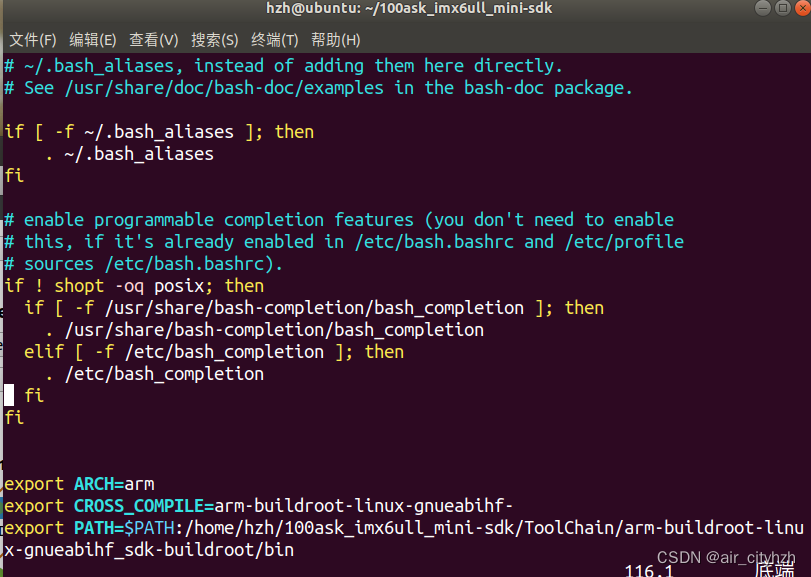

vim ~/.bashrc该文件中添加环境变量：

export ARCH=arm
export CROSS_COMPILE=arm-linux-gnueabihf-
export PATH=$PATH:/home/用户名/100ask_imx6ull_mini-sdk/ToolChain/arm-buildroot-linux-gnueabihf_sdk-buildroot/bin

在这里插入图片描述

设置完毕以后让环境变量生效：

source ~/.bashrc

在这里插入图片描述

由于我用QT会比较多一些，所以我会在100ask_imx6ull-qt defconfig这个配置文件的基础上做增项，编译和配置命令如下：

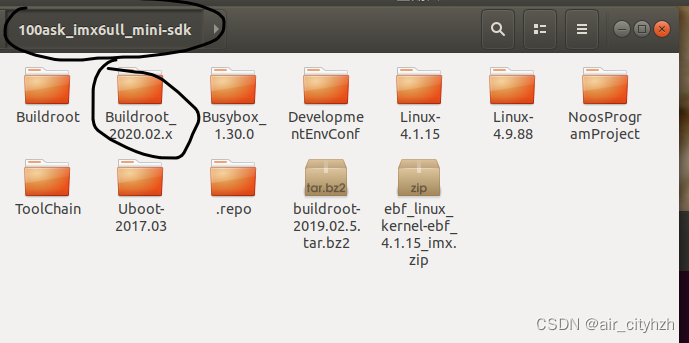

cd Buildroot…类的文件，可能不同时间生成的Buildroot…文件不一样。
make clean
make 100ask_imx6ull_mini_ddr512m_systemV_qt5_defconfig

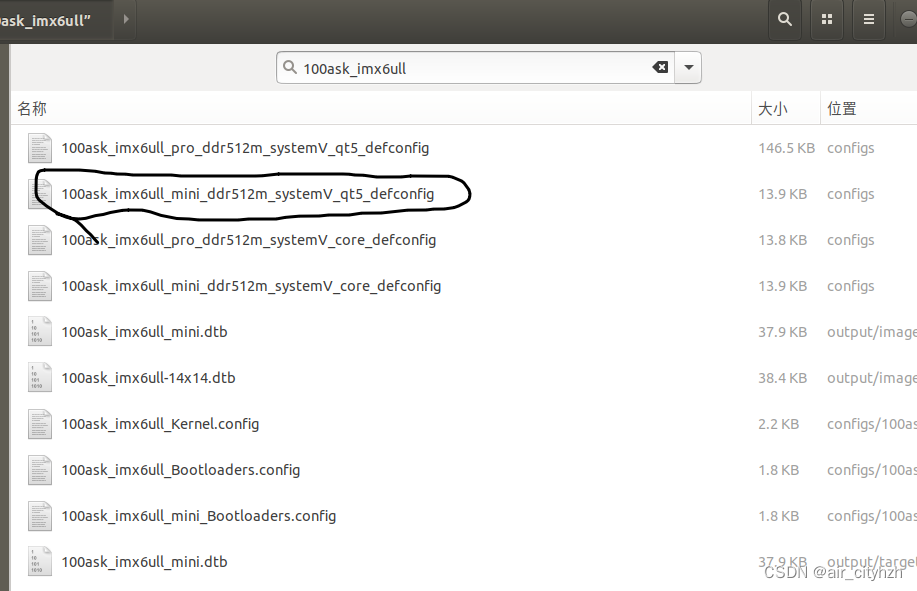

具体的名字要可以在搜索Buildtoot…文件下的以100ask_imx6ull开头的名字，找出所要make的defconfig文件。

在这里插入图片描述

4.make all

2.安装QT开发环境

2.1在`ubuntu18.04`下安装QT开发环境：

sudo apt-get install cmake qt5-default qtcreator

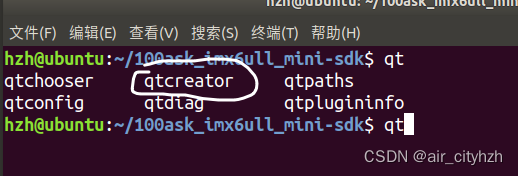

如果在安装的过程中出现失败，请重新尝试apt-get update后再进行重新安装，不然的话就更新源吧！安装完毕以后，在终端敲qt然后按Tab键就可以看到qt已经成功被安装到系统里了：

在这里插入图片描述

2.2配置交叉编译环境

2.2.1配置交叉编译环境

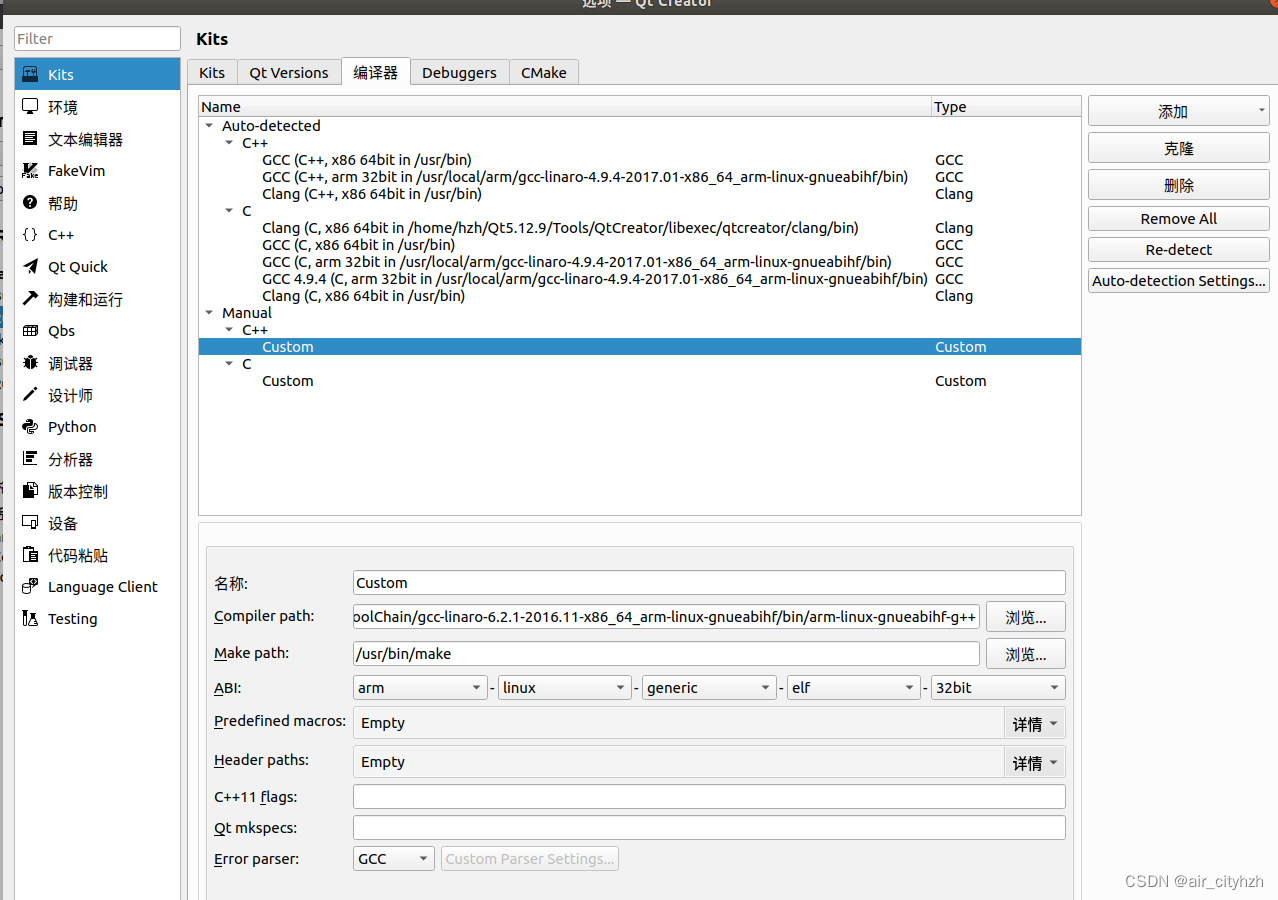

点击工具 ->选项 ->编译器。然后分别给Manual的c和c++ 添加编译工具。这部分直接用百问网提供的交叉编译工具就可以啦，这是我的路径。在弹出的对话框中填写以下内容: Compiler path , Make path 和 ABI；填写完成后,点击 Apply进行保存。

2.3添加 QT 版本：

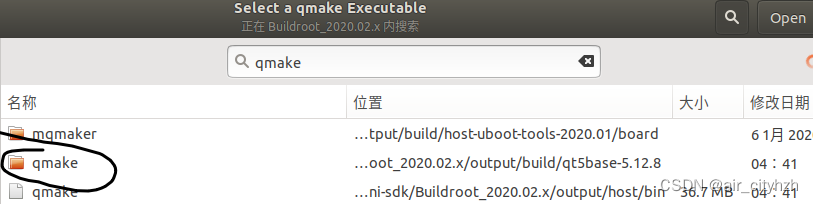

在执行“make 100ask_imx6ull_mini_ddr512m_systemV_qt5_defconfig”配置后，再执行“make all”可以编译出 QT 的 SDK 包。可以在/home/用户名/100ask_imx6ull-sdk 下执行这个命令找到 qmake，记住它的目录：find -name qmake

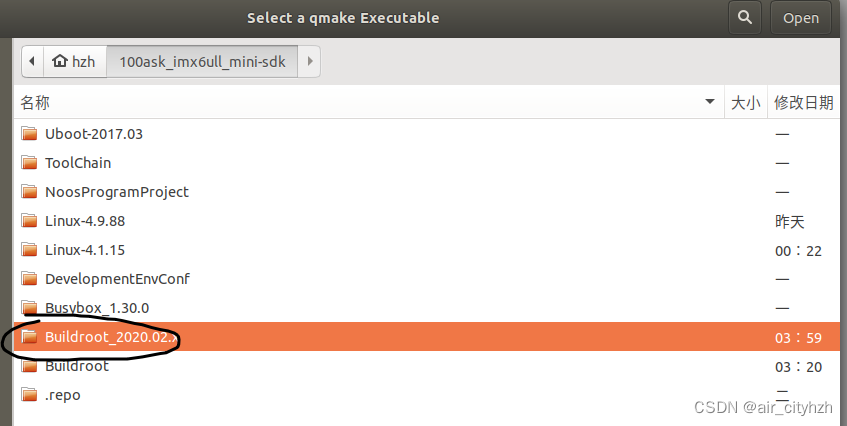

在 QT 设置界面中，选择 Qt Version 标签，在右侧点击“Add…”，会弹出对话框,切换目录到选择 qmake 文件后,点击 open 按钮,设置完成之后，点击Apply按钮保存。

**注意：**qmake 文件是 buil1droot 编译根文件系统后生成的，文件在 buildroot目录下，可以通过搜索qmake来找出。

在这里插入图片描述

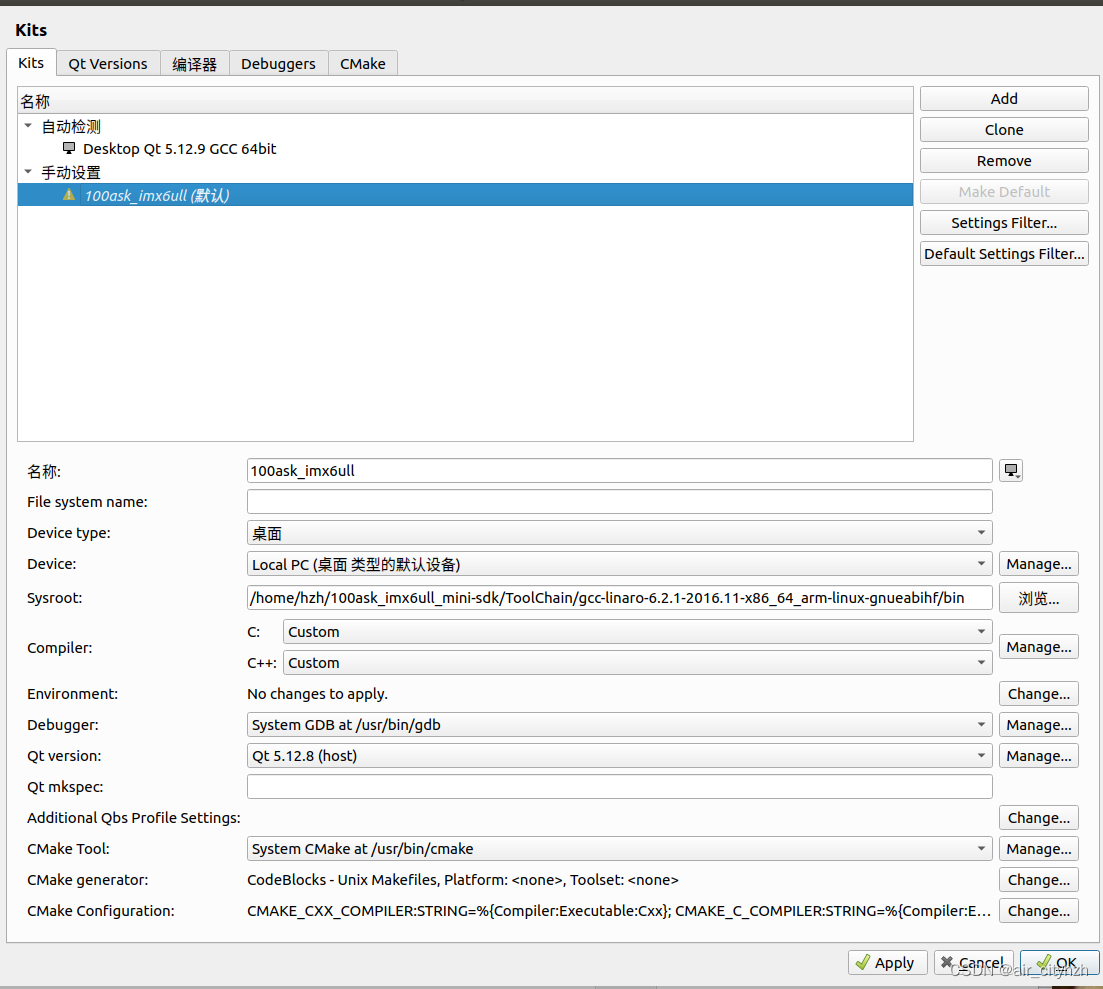

2.3kits选择

继续选择上边的 Kits 标签，点击右侧 Add，填写相应内容：

1.Name：输入 100ask_imx6ull

2.Sysroot：输入交叉编译工具链的目录

3.compiler：c 和 c++这两个选择框里，都选择 custom，这个custom是2.2.1节编译器里面添加c和c++的命名。

4.Debugger：选择 None

5.Qtversio：选择上图中配置的“Qt5.12.8 (host) ”，这个host根据实际情况选择。

配置完成后点击 apply,点击 OK。

在这里插入图片描述

3创建 Helloworld 项目

3.1 新建项目：

运行 QtCreator 后，在菜单栏选择 File -> New File or Project

第2步选择项目类型：在打开的对话框中 , 依次选择 Application -> Qt Widgets Application ,点击 Choose… , 如

下图所示:

在这里插入图片描述

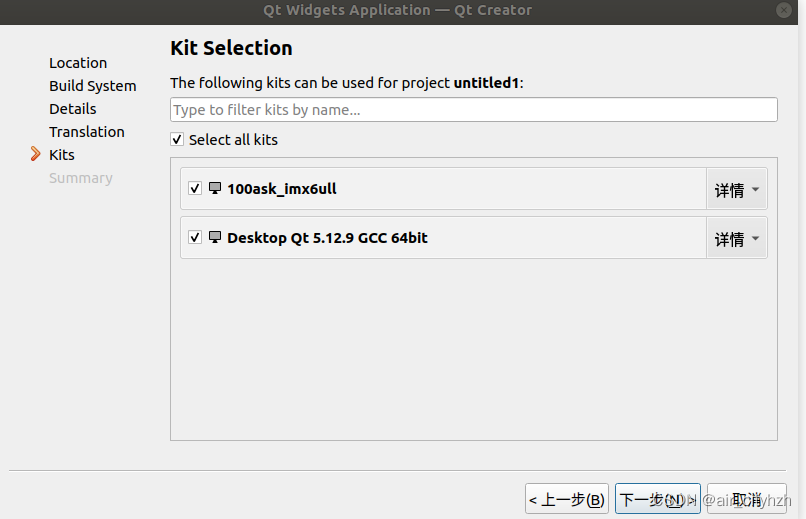

3.2选择kit

创建项目的时候，可以两个都选，也就是为不同的Kit设定不同的条件编译。作用是：既可以选择在X86架构上编译出UI界面，也可以选择ARM结构编译。在选择arm架构的kit编译时，UI界面不显示，只有选择X86的kit才显示。选择两种，可以现在X86架构的kit下开发完界面，再选择arm架构的kit下编译生成开发板可以执行的文件。方便UI开发。

**在这里插入图片描述**

3.3编译 Qt 程序

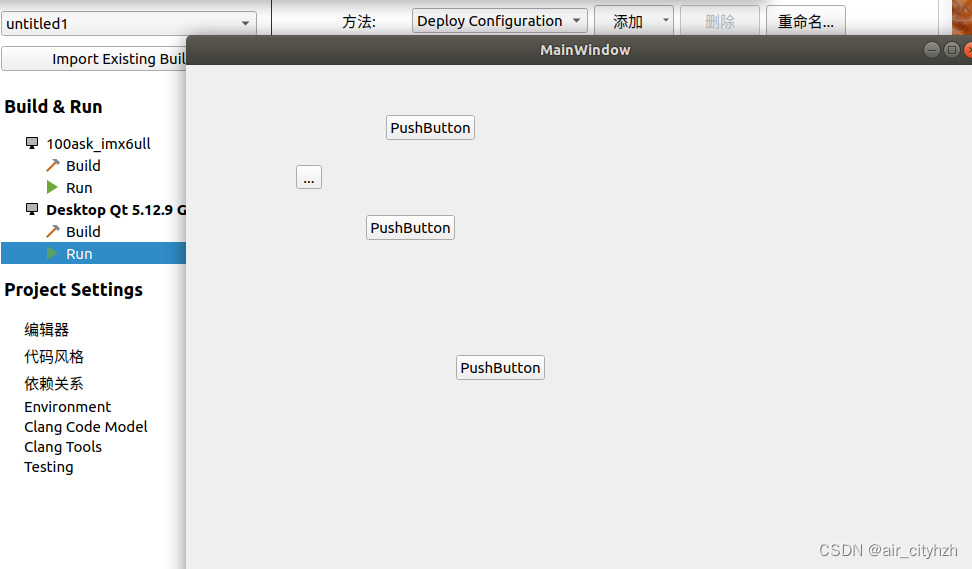

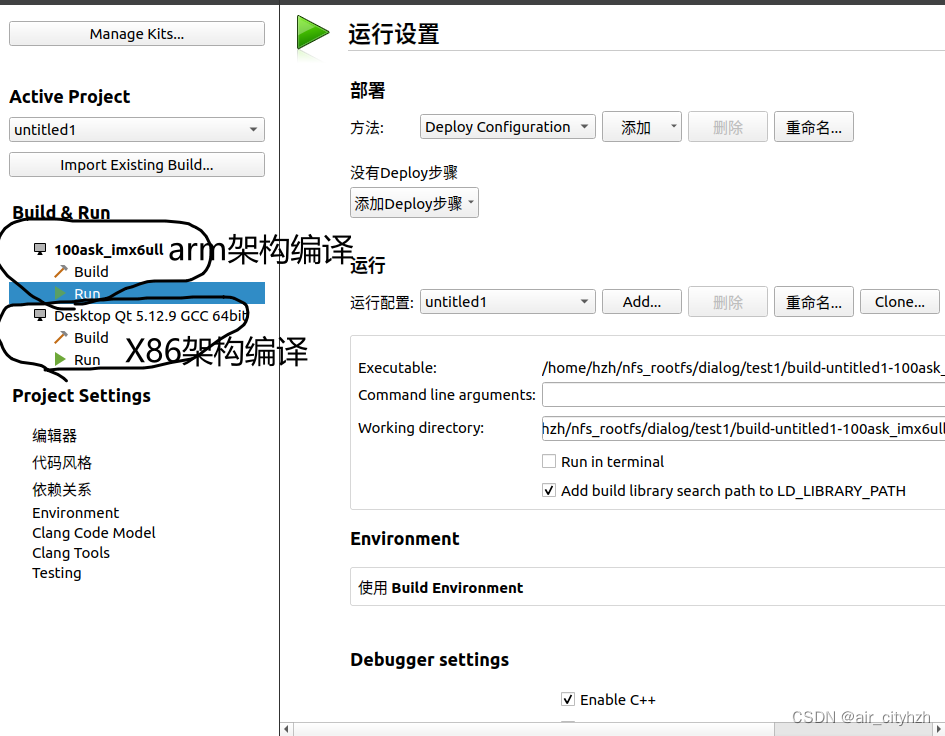

在qt界面的左侧栏，点击项目显示下列界面，这里面选择不同的kit编译。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-WPKkQsoI-1689003150929)(C:\Users\HZH\AppData\Roaming\Typora\typora-user-images\image-20230611003339476.png)]$

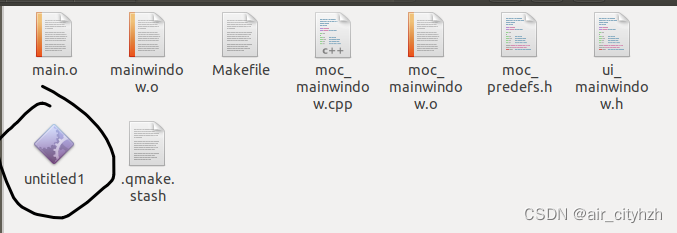

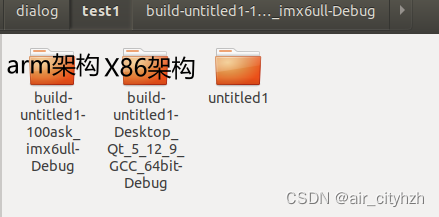

不同kit下的生成文件如下

在这里插入图片描述

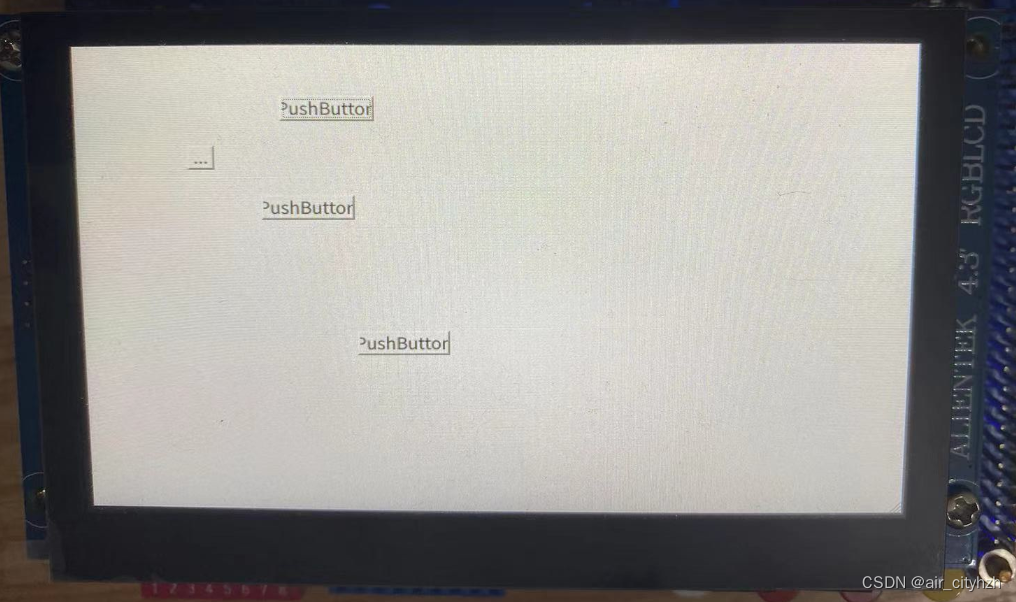

将可执行文件移植到开发板里面执行命令： ./untitled1 即可成功显示界面。

在这里插入图片描述

ARM开发板QT Linux Tftp命令使用详解

 下载文件：tftp -l /mnt/untitled1 -r untitled1 -g 192.168.5.11
 上传文件：tftp -l /mnt/untitled1 -r untitled1 -p 192.168.5.11

使用命令

tftp [OPTION]... HOST [PORT]

Options:

-l 是local的缩写，后跟本地或下载到本地后重命名的文件名。

-r 是remote的缩写，后跟远程即PC机tftp服务器根目录中的文件名，或上传到PC机后重命名后的文件名。

-g 是get的缩写，下载文件时用，后跟PC机的IP地址

-p 是put的缩写，上传文件时用，后跟PC机的IP地址。

tftp 默认占用的是69端口

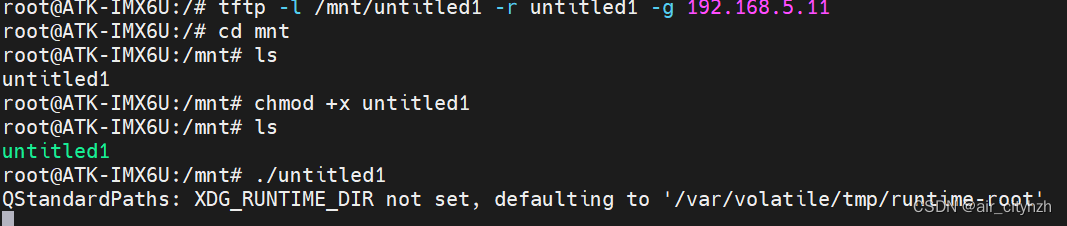

使用以下命令运行程序：

chmod +x untitled1
./untitled1

在这里插入图片描述

tftp的配置可以参考之前文章《网络操作命令nfs命令》
