Foodnet: multi-scale and label dependency learning-based multi-task network for food and ingredient

论文标题： Foodnet: multi-scale and label dependency learning-based multi-task network for food and ingredient recognition
翻译：Foodnet：基于多尺度和标签依赖学习的食品和成分识别多任务网络
代码：https://github.com/visipaper/FoodNet

摘要

基于图像的食物模式分类面临着空间分布不固定和食材遮挡等挑战，这对主流的计算机视觉算法提出了困难。然而，目前大多数方法直接通过卷积神经网络（CNN）提取整个图像的抽象特征来分类食物和食材，而忽视了食物与食材之间的关系以及食材遮挡问题。为了解决上述问题，我们提出了一种名为FoodNet的模型，用于同时进行食物和食材识别，其采用了多任务结构和多尺度关系学习模块（MSRL）以及标签依赖学习模块（LDL）。由于食材通常在图像中共同出现，我们设计了LDL以利用食材之间的依赖关系来缓解食材遮挡问题。MSRL聚合了食物和食材的多尺度信息，然后通过两个关系矩阵建模食物与食材的匹配关系，以获得更丰富的特征表示。

贡献

1. 我们提出了基于图卷积网络（GCN）的标签依赖学习模块（LDL），显式探索和利用食材依赖关系以提升食材识别性能。为了实现这一思想，我们构建了一个描述食材-食材依赖关系的图，并利用一种二值化-重新加权的策略有效地过滤掉弱依赖信息，防止其误导网络。
2. 我们提出了多尺度关系学习模块（MSRL），整合食物和食材的互补多尺度特征，并通过关系矩阵建模食物与食材匹配关系，以有效提升识别性能。
3. 我们提出了一种基于多尺度和标签依赖学习的多任务结构，用于食物和食材识别，命名为FoodNet。FoodNet在食材识别方面取得了现状最优的识别性能。

方法

多任务学习

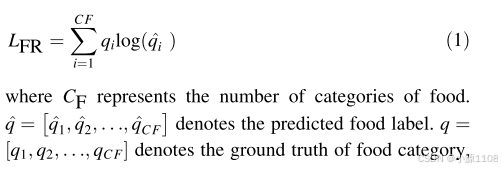

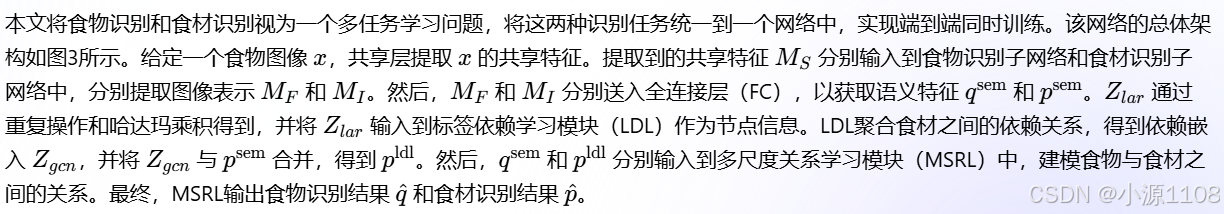

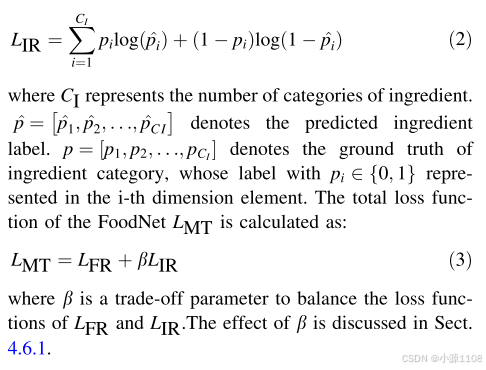

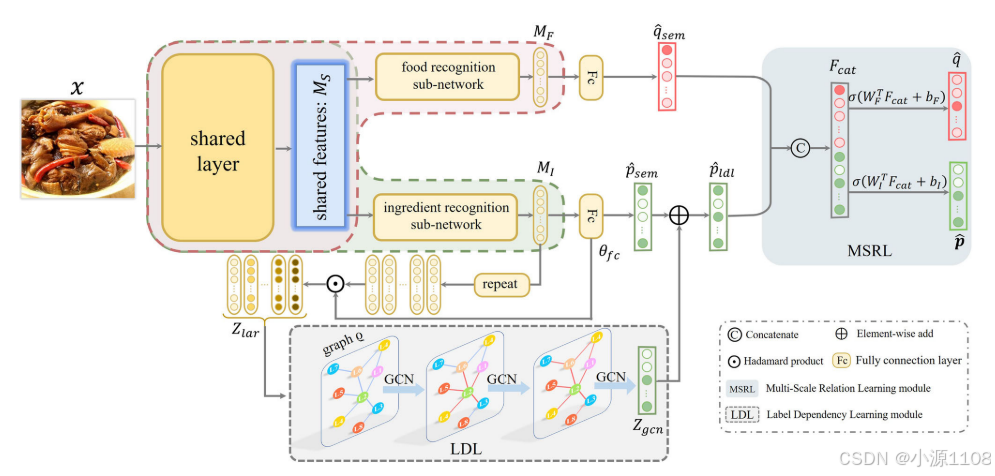

该多任务结构不仅允许同时训练食品和配料识别任务，而且共享两个任务的关联信息。多任务结构主要分为硬参数共享和软参数共享。硬参数共享和软参数共享分别适用于强相关和弱相关的任务。食物和食材之间的相关性很强，所以我们的多任务结构采用了硬参数共享结构。如图3所示，我们的多任务结构由一个共享层和两个子网络组成，其中食物子网络和配料子网络的结构相同。共享层用于共享两个任务之间的关联信息，子网用于学习不同任务的特殊性。多任务结构具有很大的灵活性。对于所提出的框架，任何合适的骨干网都可以被设计为用于多任务结构的子网。这里，以ResNet为例，“layer 1 - 3”可以是共享层，layer 4可以是子网。由于FoodNet使用多任务结构，我们使用LFR、LIR和LMT来表示食品识别、成分识别和FoodNet的损失函数。LFR可表示为：

标签依赖学习模块

LDL聚集图的节点信息。以获得依赖性嵌入Zgcn，并将Zgcn和Psem合并以获得Psdl。在细节部分，我们将从三个方面介绍低密度脂蛋白：图构建，去除误导信息，和特征聚合。

图构建

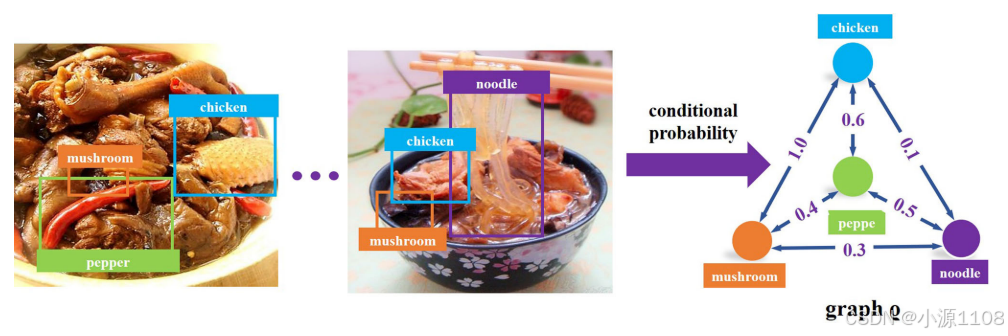

如下图所示，GCN图由节点嵌入Zlar和邻接矩阵D组成。节点嵌入Zlar通过对全局图像成分表示MI进行分解，将其分解为一组标签特征。具体而言，如图3所示，MI重复CI次，然后与全连接层参数θfc（属于空间RCI×N）相乘，得到Zlar（属于RCI×N）。每个θfc（属于RN）提取与CI相关的信息，并预测图像中成分的出现。然后通过以下公式得到分解后的标签相关特征：

邻接矩阵D描述了节点之间的依赖关系，d_{i,j} ∈ D通过条件概率P(i, j | j)计算，表示标签i和标签j之间的依赖关系。P(i, j | j)由以下公式计算：

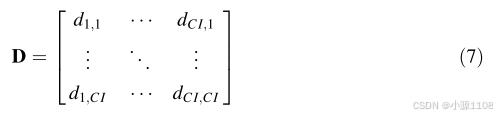

其中N(j)表示训练集中第j个标签的总数。N(i,j)表示在训练集中同时出现的第i个和第j个标签的数量。根据等式(6)，我们计算所有成分标签的依赖性以获得邻接矩阵D，如下所示：

消除误导性信息

当前的邻接矩阵D仍然存在大量的弱依赖信息，这可能会误导网络。因此，我们使用阈值γ来过滤掉弱依赖信息，防止网络被标签依赖信息误导。该运算可以表示为：

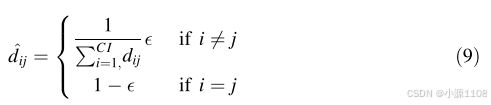

根据等式8，D的元素只有0或1。这种描述方法所表达的信息是有限的，所以我们提出了一种重新加权的方案，以更精确地描述依赖关系。重新加权的方案可以表示为：

其中d^ ij是重新加权的元素。通过上述方法，我们可以选择一个合适的ε来解决过平滑问题。

特征聚合

在完成节点信息Zlar和邻接矩阵D的获取之后，我们使用3层GCN来提取标签依赖映射Zgcn。LDL可以描述为：

其中，D是重新加权的邻接矩阵，l是GCN的第l层，Wl是GCN的第l层的权重，LeakyReLU是LeakyReLU激活函数。根据等式10，可以获得Z4_lar，其由Zgcn表示。最后，我们融合成分语义特征Psem和Zgcn以获得如（11）中所示计算的Pldl。

目前，有各种各样的方法进行特征融合，如元素相加和连接操作。

多尺度关系学习模块

食物和成分之间有固定的匹配关系和互补的多尺度关系。识别食物类别后，可以利用食物-成分的关系来推断可能的成分并排除不可能的。食物-成分的匹配关系是一种语义匹配关系。浅层网络学习低层特征，如颜色、几何形状等，深层网络学习高层特征，如概念和语义。基于此，他们选择了psem 和qldl 来建模食物-成分关系。psem 和qldl分别表示图像在食物类别和成分类别上的语义信息。MSRL的概述如图3所示。为了更好地利用食物信息和成分信息的互补性，他们进行了多尺度融合，得到Fcat，结合了食物和成分的语义信息，并通过元素-wise相加或拼接进行融合。由于元素-wise相加要求特征大小一致，他们选择了拼接的方法。然后，他们引入了两个可学习的矩阵WF 和WI ，来建模食物和成分之间的匹配关系。如图5所示，wij F 是可学习的参数，用于建模Fcat（包括所有成分和食物的语义信息）与食物q i 之间的匹配关系。输出的食物预测结果q^包含了食物和成分之间的匹配关系。计算过程：
