该实验旨在理解半导体静态RAM的工作原理和使用，通过2Kx8的RAM芯片构成4Kx8的存储器，利用字位扩展技术。实验要求使用译码器进行地址扩展，并选择四个不连续地址进行读写操作，设计实验线路图，记录实验现象并撰写报告。参考器件包括6116静态RAM、74LS244隔离部件和74LS138译码器。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

@目录

一、实验目的：
了解半导体静态随机读写存储器RAM的工作原理及其使用方法。
掌握半导体存储器的字、位扩展技术。

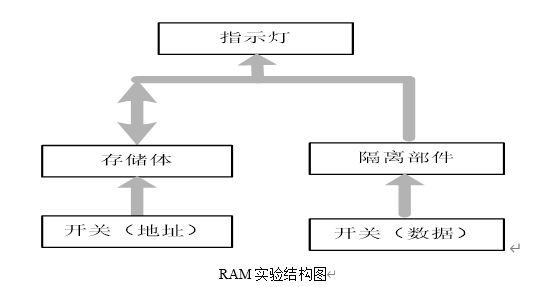

二、实验方案：
在这里插入图片描述

三、实验要求：

 ◆采用2K x8 的芯片，构成4K x 8的存储器。字拓展—容量-选片
◆必须使用译码器进行扩展（三输入都用，接开关）。
◆	选择4个不连续的存贮单元地址，分别存入不同内容，作单个存贮器单元的读/写操作实验。
◆	选用适当芯片，根据各种控制信号的极性和时序要求，设计出实验线路图。
◆	分别设计试验步骤。
◆	使用开关进行数据加载，通过指示灯显示实验结果，记录试验现象，写出实验报告。给出字扩展试验中每片RAM芯片的地址范围。

四、参考器件：
RAM采用两片静态RAM–6116
隔离部件采用74LS244
译码器采用74LS138

实验：
在这里插入图片描述
