本文详细描述了在LSW14-17交换机上创建VLAN，配置干道接口，设置三层接口IP，配置默认路由，关联VLAN实例，以及AR3和AR4路由器的静态路由转换和OSPF配置。涉及MSTP优先级调整、VRRP热备和NAT/PPPOE拨号。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

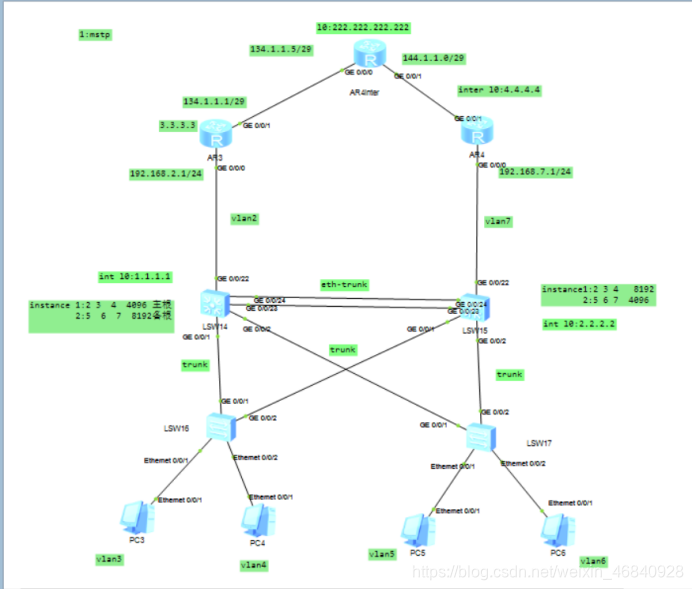

在这里插入图片描述

1：所有交换机上创建 VLAN（LSW14,15.16.17)
vlan batch 2 to 7
2：所有交换机与交换机接口 做干道

LSW14

interface Eth-Trunk1
trunkport g0/0/23
trunkport g0/0/24
port link-type trunk
port trunk allow-pass vlan 2 to 4094#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
undo port trunk allow-pass vlan 1
#
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 2 to 4094
undo port trunk allow-pass vlan 1

LSW14 创建三层接口 IP 地址

interface Vlanif2
ip address 192.168.2.252 255.255.255.0
#
interface Vlanif3
ip address 192.168.3.252 255.255.255.0
#
interface Vlanif4
ip address 192.168.4.252 255.255.255.0
#
interface Vlanif5
ip address 192.168.5.252 255.255.255.0
#
interface Vlanif6
ip address 192.168.6.252 255.255.255.0
#
interface Vlanif7
ip address 192.168.7.252 255.255.255.0
#
interface GigabitEthernet0/0/22
port link-type access
port default vlan 2
#

创建默认路由

ip route-static 0.0.0.0 0.0.0.0 192.168.2.1

创建 VLAN 与实例相关联，创建二个实例及激活

stp region-configuration
region-name HW
instance 1 vlan 2 to 4
instance 2 vlan 5 to 7active region-configuration

LSW15 交换机

interface Eth-Trunk1
trunkport g0/0/23
trunkport g0/0/24
port link-type trunk
port trunk allow-pass vlan 2 to 4094
#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
undo port trunk allow-pass vlan 1
#
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 2 to 4094
undo port trunk allow-pass vlan 1

LSW15 创建三层接口 IP 地址

interface Vlanif2
ip address 192.168.2.253 255.255.255.0
#
interface Vlanif3
ip address 192.168.3.253 255.255.255.0
#
interface Vlanif4
ip address 192.168.4.253 255.255.255.0
#
interface Vlanif5
ip address 192.168.5.253 255.255.255.0
#
interface Vlanif6
ip address 192.168.6.253 255.255.255.0
#
interface Vlanif7
ip address 192.168.7.253 255.255.255.0
//把路由器与交换机连接端口划分 VLAN7
interface GigabitEthernet0/0/22
port link-type access
port default vlan7
#

创建默认路由

ip route-static 0.0.0.0 0.0.0.0 192.168.7.1

创建 VLAN 与实例相关联

stp region-configuration
region-name HW
instance 1 vlan 2 to 4
instance 2 vlan 5 to 7
active region-configuration

修改 MSTP 优先级

stp instance 1 priority 8192
stp instance 2 priority 4096

LSW16 交换机
创建 VLAN

vlan batch 2 to 7

端口划分相关 VLAN 及启用边缘端口

interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
undo port trunk allow-pass vlan 1
#
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 2 to 4094
undo port trunk allow-pass vlan 1
interface Ethernet0/0/1
port link-type access
port default vlan 3
stp edged-port enable
#interface Ethernet0/0/2
port link-type access
port default vlan 4
stp edged-port enable
#
stp bpdu-protection
#
stp region-configuration
region-name HW
instance 1 vlan 2 to 4
instance 2 vlan 5 to 7
active region-configuration

LSW17 交换机
创建 VLAN

vlan batch 2 to 7

端口划分相关 VLAN 及启用边缘端口

在这里插入代码片interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
undo port trunk allow-pass vlan 1
#
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 2 to 4094
undo port trunk allow-pass vlan 1
interface Ethernet0/0/1
port link-type access
port default vlan 5
stp edged-port enable
#
interface Ethernet0/0/2
port link-type access
port default vlan 6
stp edged-port enable
#
stp bpdu-protection
#
stp region-configuration
region-name HW
instance 1 vlan 2 to 4
instance 2 vlan 5 to 7
active region-configuration

AR3

interface GigabitEthernet0/0/0
ip address 192.168.2.1 255.255.255.0
#
interface LoopBack0
ip address 3.3.3.3 255.255.255.0
#
ip route-static 192.168.3.0 255.255.255.0 192.168.2.252
ip route-static 192.168.4.0 255.255.255.0 192.168.2.252
ip route-static 192.168.5.0 255.255.255.0 192.168.2.252
ip route-static 192.168.6.0 255.255.255.0 192.168.2.252

AR4

interface GigabitEthernet0/0/0
ip address 192.168.7.1 255.255.255.0
interface LoopBack0
ip address 4.4.4.4 255.255.255.255
#
ip route-static 192.168.3.0 255.255.255.0 192.168.7.253
ip route-static 192.168.4.0 255.255.255.0 192.168.7.253
ip route-static 192.168.5.0 255.255.255.0 192.168.7.253
ip route-static 192.168.6.0 255.255.255.0 192.168.7.253
#

测试

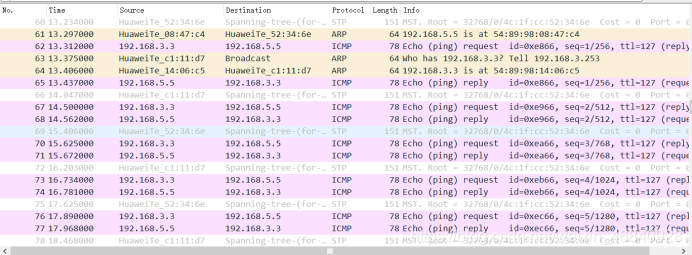

1.PC 相互 PING 抓数据包走向
在这里插入图片描述

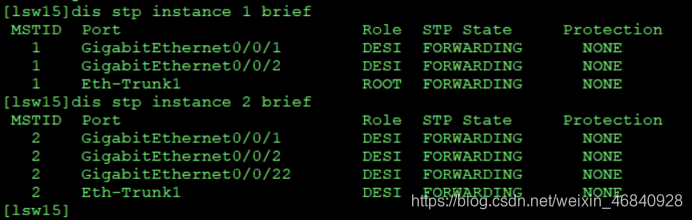

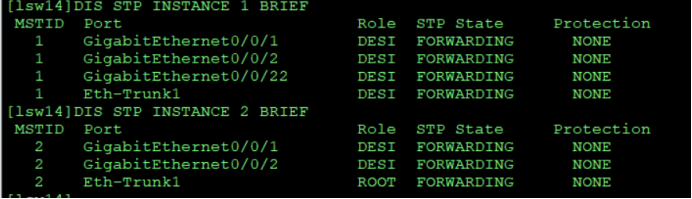

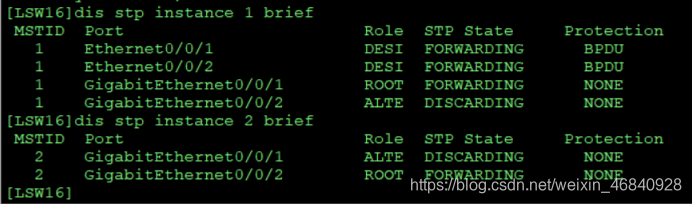

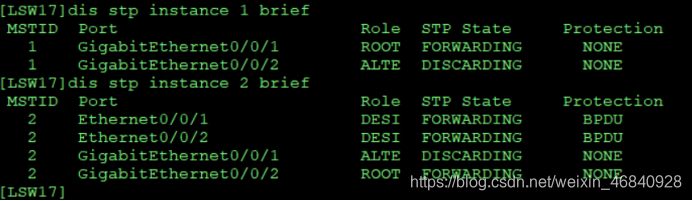

2： dis stp instance 1 brief ||2 在四台交换机上查询信息确认下角色及状态
在这里插入图片描述在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

把静态路由改为动态路由方式
删除静态路由
AR3
[AR3]undo ip route-static all
AR4
[AR4]undo ip route-static all
LSW114
[lsw14]undo ip route-static all
LSW15
[lsw15]undo ip route-static all

启用 ospf 路由
AR3

[AR3]ospf router-id 3.3.3.3
[AR3-ospf-1]area 0
[AR3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[AR3-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255

AR4

[AR4]ospf router-id 4.4.4.4
[AR4-ospf-1]area 0
[AR4-ospf-1-area-0.0.0.0]network 4.4.4.4 0.0.0.0
[AR4-ospf-1-area-0.0.0.0]network 192.168.7.0 0.0.0.255

LSW14

[lsw14]inter l0
[lsw14-LoopBack0]ip add 1.1.1.1 32
[lsw14-LoopBack0]quit
[lsw14]ospf router-id 1.1.1.1
[lsw14-ospf-1]area 0
[lsw14-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[lsw14-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255
[lsw14-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255
[lsw14-ospf-1-area-0.0.0.0]network 192.168.4.0 0.0.0.255

LSW15

[lsw15]inter l0
[lsw15-LoopBack0]ip add 2.2.2.2 32
[lsw15-LoopBack0]quit
[lsw15]ospf router-id 2.2.2.2
[lsw15-ospf-1]area 0
[lsw15-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[lsw15-ospf-1-area-0.0.0.0]network 192.168.5.0 0.0.0.255
[lsw15-ospf-1-area-0.0.0.0]network 192.168.6.0 0.0.0.255
[lsw15-ospf-1-area-0.0.0.0]network 192.168.7.0 0.0.0.255

VRRP 热备协议 （LSW14-15)

[lsw14]inter vlan 3
[lsw14-Vlanif3]vrrp vrid 3 virtual-ip 192.168.3.254
[lsw14-Vlanif3]vrrp vrid 3 priority 150
[lsw14-Vlanif3]vrrp vrid 3 track inter g0/0/22 reduced 60
[lsw14]inter vlan4
[lsw14-Vlanif4]vrrp vrid 4 virtual-ip 192.168.4.254
[lsw14-Vlanif4]vrrp vrid 4 priority 150
[lsw14-Vlanif4]vrrp vrid 4 track inter g0/0/22 reduced 60
[lsw14]inter vlan5
[lsw14-Vlanif5]vrrp vrid 5 virtual-ip 192.168.5.254
[lsw14]inter vlan6
[lsw14-Vlanif6]vrrp vrid 6 virtual-ip 192.168.6.254

[lsw15]inter vlan 3
[lsw15-Vlanif3]vrrp vrid 3 virtual-ip 192.168.3.254
[lsw15]inter vlan4
[lsw15-Vlanif4]vrrp vrid4 virtual-ip 192.168.4.254
[lsw15]inter vlan5
[lsw15-Vlanif5]vrrp vrid5 virtual-ip 192.168.5.254
[lsw15-Vlanif5]vrrp vrid5 priority 150
[lsw15-Vlanif5]vrrp vrid5 track inter g0/0/22 reduced 60
[lsw15]inter vlan6
[lsw15-Vlanif6]vrrp vrid6 virtual-ip 192.168.6.254
[lsw15-Vlanif6]vrrp vrid6 priority 150
[lsw15-Vlanif6]vrrp vrid6 track inter g0/0/22 reduced 60

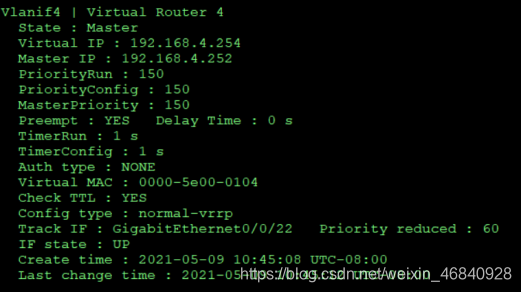

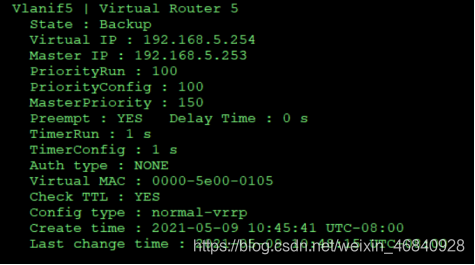

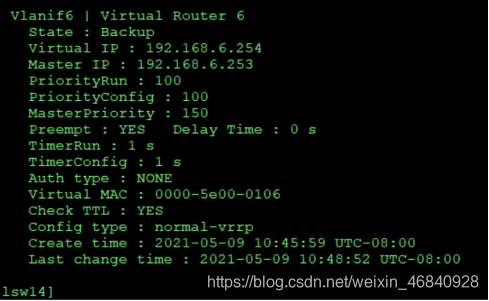

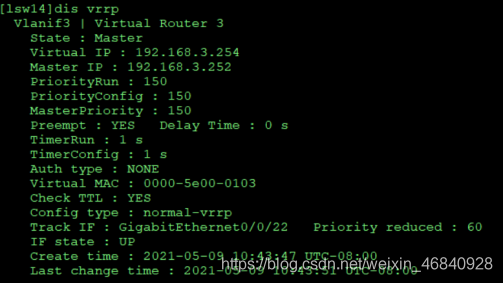

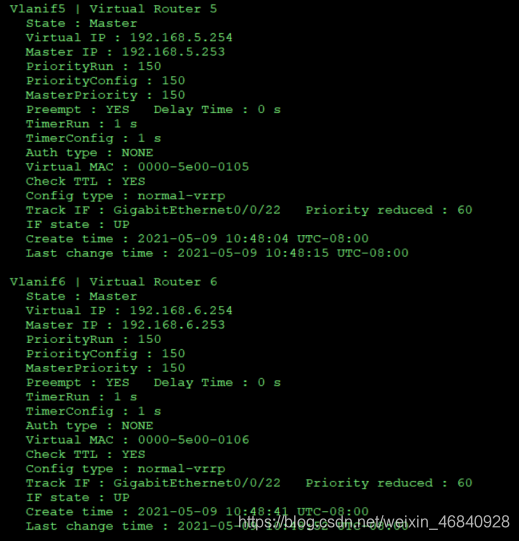

查询三层虚拟网关 (确认状态 state master/backup)
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

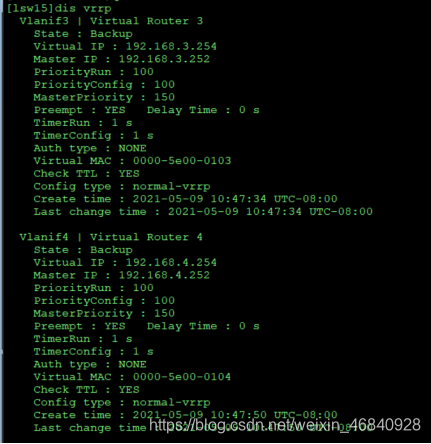

LSW15
在这里插入图片描述
在这里插入图片描述

所有 PC 终端统一修改网关 254
在这里插入图片描述
在这里插入图片描述

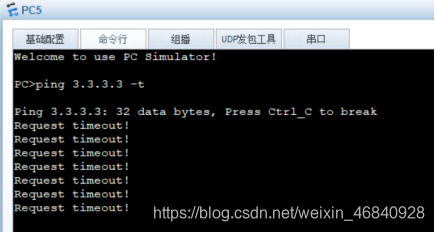

PC5 ping 3.3.3.3 不通正常
在这里插入图片描述
在这里插入图片描述

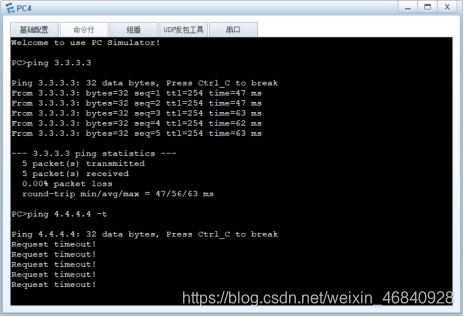

VRRP 测试 AR3 上关闭 inter g0/0/0 关闭，进行测试

[AR3]int g0/0/0
[AR3-GigabitEthernet0/0/0]shutdown

在这里插入图片描述
LSW15

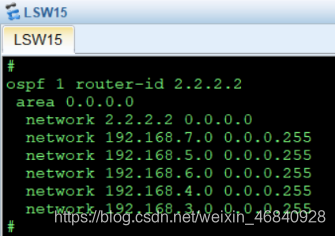

192.168.3.0 192.168.4.0 宣告进入 OSPF
在这里插入图片描述

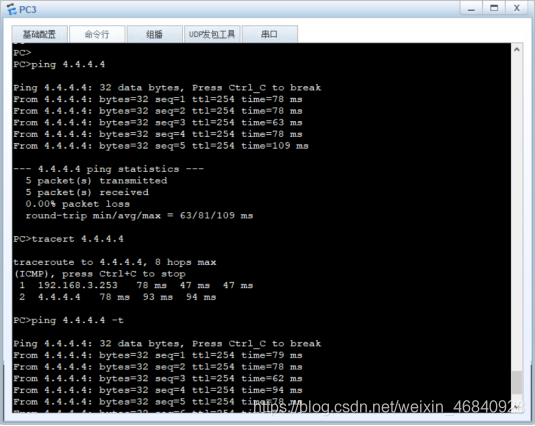

PC3 ping 测试 4.4.4.4
在这里插入图片描述

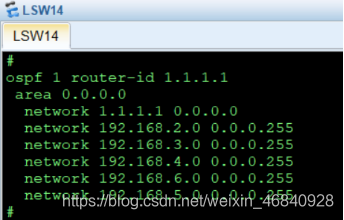

LSW14
192.168.5.0 192.168.6.0 宣告进入 ospf
在这里插入图片描述
重新开启 AR3 inter g0/0/0 端口

[AR3]int g0/0/0
[AR3-GigabitEthernet0/0/0]undo shutdown

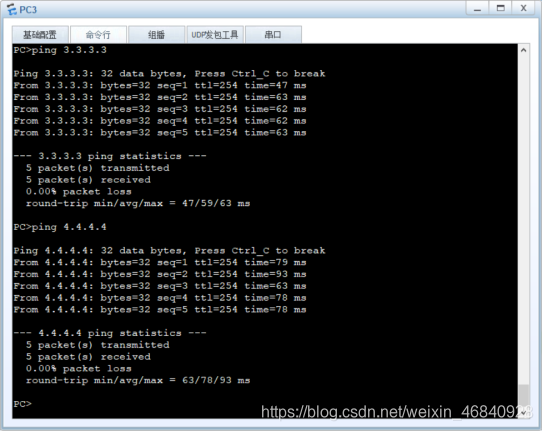

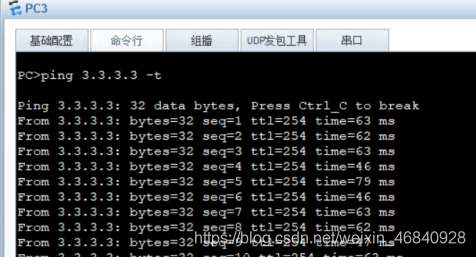

PC3 测试 ping 3.3.3.3 4.4.4.4
在这里插入图片描述

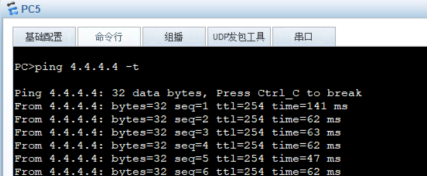

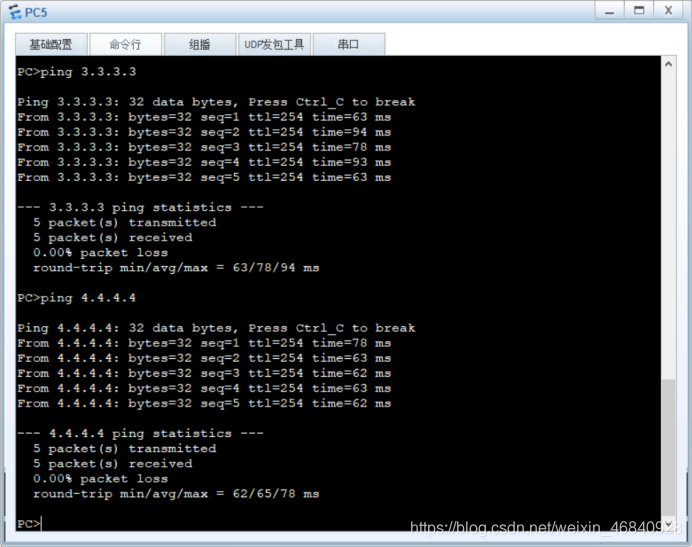

PC5 测试ping 3.3.3.3 4.4.4.4
在这里插入图片描述

NAT 及 PPPOE 拨号 认证方式为 CHAP
AR4 （internet）

[AR4inter]inter g0/0/0
[AR4inter-GigabitEthernet0/0/0]ip add 134.1.1.5 29
[AR4inter-GigabitEthernet0/0/0]quit
[AR4inter]inter l0
[AR4inter-LoopBack0]ip add 222.222.222.222 32
[AR4inter-LoopBack0]quit
[AR4inter]aaa
[AR4inter-aaa]local-user hw password cipher hw@123.com //配置PPPOE客户的用户名和密码
[AR4inter-aaa]local-user hw service-type ppp //配置用户的接入类型为PPP
[AR4inter-aaa]quit
[AR4inter]ip pool inter
[AR4inter-ip-pool-inter]network 144.1.1.0 mask 24
[AR4inter-ip-pool-inter]gateway-list 144.1.1.1
[AR4inter-ip-pool-inter]dns-list 202.96.128.86
[AR4inter-ip-pool-inter]lease day 3
[AR4inter-ip-pool-inter]quit
[AR4inter]inter Virtual-Template1 //进入虚模板接口
[AR4inter-Virtual-Template1]ip add 144.1.1.1 24
[AR4inter-Virtual-Template1]remote address pool inter
[AR4inter-Virtual-Template1]ppp authentication-mode chap
[AR4inter-Virtual-Template1]quit
[AR4inter]inter g0/0/1
[AR4inter-GigabitEthernet0/0/1]pppoe-server bind virtual-template 1  //将虚模板和接口关联在一起

AR3

[AR3]acl 2000
[AR3-acl-basic-2000]rule permit
[AR3-acl-basic-2000]quit
[AR3]inter g0/0/1
[AR3-GigabitEthernet0/0/1]ip add 134.1.1.1 29
[AR3-GigabitEthernet0/0/1]nat outbound 2000
[AR3-GigabitEthernet0/0/1]quit
[AR3]ip route-static 0.0.0.0 0 134.1.1.5
OSPF引入默认路由
[AR3]ospf 1
[AR3-ospf-1]default-route-advertise always

AR4

[AR4]acl 2000
[AR4-acl-basic-2000]rule permit
[AR4-acl-basic-2000]quit
interface GigabitEthernet0/0/0
ip address 192.168.7.1 255.255.255.0
[AR4]dialer-rule
[AR4-dialer-rule]dialer-rule 1 ip permit
[AR4]inter Dialer 1  	//进入拨号口
[AR4-Dialer1]dialer user hw 	//配置为共享拨号中心
[AR4-Dialer1]dialer-group 1
[AR4-Dialer1]dialer bundle 1 	//配置拨号捆绑接口为1
[AR4-Dialer1]ppp chap user hw 	//配置ppp用户名
[AR4-Dialer1]ppp chap password cipher hw@123.com //配置ppp密码
[AR4-Dialer1]ip add ppp-negotiate //地址为自动协商
[AR4-Dialer1]nat outbound 2000
[AR4-Dialer1]quit
[AR4]inter g0/0/1
[AR4-GigabitEthernet0/0/1]pppoe-client dial-bundle-number 1   //通过拨号捆绑接口1关联本接口
[AR4-GigabitEthernet0/0/1]quit
[AR4]ip route-static 0.0.0.0 0 Dialer 1

OSPF引入默认路由

[AR4]ospf 1
[AR4-ospf-1]default-route-advertise always

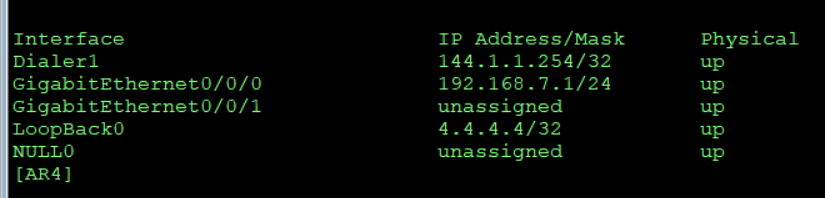

AR4获取IP
在这里插入图片描述

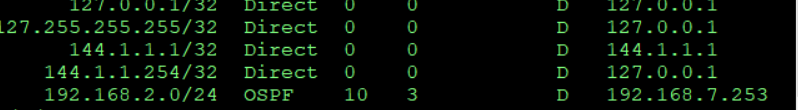

获取路由
在这里插入图片描述

-.R.-
关注
MSTP+VRRP综合实验
weixin_74344274的博客
03-30 586
SW3]port-group group-member e0/0/1 to e0/0/22（配置边缘接口进行优化）[SW1-Vlanif1]vrrp vrid 1 priority 110 （称为主ip）[SW3]int e0/0/3（修改WiFi接口优先级）1.配置eth-trunk进行绑定。2.创建vlan，划分接口类型。8.对于上层路由器进行连接。1.配置ospf协议。
VRRP+MSTP 实验
m0_64351015的博客
09-24 1165
MST域是多生成树域（Multiple Spanning Tree Region），由交换网络中的多台交换设备以及它们之间的网段所构成。同一个MST域的设备具有下列特点：p 都启动了MSTP。p 具有相同的域名。p 具有相同的VLAN到生成树实例映射配置。p 具有相同的MSTP修订级别配置。注意1：VLAN映射表是MST域的属性，它描述了VLAN和MSTI之间的映射关系，MSTI可以与一个或多个VLAN对应，但一个VLAN只能与一个MSTI对应。
华为VRRP+MSTP实验
08-14
VRRP+MSTP华为版实验，附有基础配置+MSTP+VRRP+切换机制。
vrrp mstp 配置实验（学习笔记）
m0_50488257的博客
03-22 9566
VRRP是一种容错协议，当主机的下一跳路由器出现故障时，由另一台路由器来代替出现故障的路由器进行工作，从而保持网络通信的连续性和可靠性。 MSTP：多生成树协议，通过生成多个生成树，来解决以太网环路问题，以及交换机负载 拓扑图： 具体配置步骤 1.在lsw1和lws2上基于接口划分vlan 10 20。 2.lsw3和lsw4交换机之间的链路聚合，并将接口类型配置为trunk，允许所以vlan通过。 3.在lsw3和lsw4上基于端口划分3个vlan，交换机之间接口用trunk，交换机与路由
MSTP+VRRP常见公司组网
2301_79003796的博客
03-12 920
2、两台路由器会根据自身的优先级确定自身在备份组的角色，优先级高的则成为Master承担网关的角色，优先级较低的成为Backup，作为网关的备份。，默认优先级是100，范围是0-255，可配置的范围是1-254。上联链路断了自动降优先级，备端口代替主端口进行转发数据包。上联链路断了自动降优先级，备端口代替主端口进行转发数据包。上联链路断了自动降优先级，备端口代替主端口进行转发数据包。上联链路断了自动降优先级，备端口代替主端口进行转发数据包。
ensp VRRP+MSTP综合性实验
热门推荐
qq_45631844的博客
11-21 1万+
网络结构拓扑图 实验要求 要求： 1、全网互通，IP地址任意规划，路径最优，无环路。 2、AR1上面有一个loopback口，ip地址为1.1.1.1/24， 要求所有电脑能访问。 3、vlan10通过LSW1访问1.1.1.1，当LSW1出现问题即使 g0/0/1故障亦能通过lsw2访问。 vlan30通过LSW2访问1.1.1.1，当LSW2出现问题即使 g0/0/1故障亦能通过lsw1访问。 4、LSW1为vlan10的主根，vlan30的备根。 LSW2为vlan30的主根，vlan1
VRRP+MSTP配置实验
qq_48047195的博客
05-31 1640
一、实验拓扑图： 二、实验要求： 1、根据图示，完成4台交换机的基础配置。在S3和S4上配置链路聚合将G0/0/3和G0/0/4聚合到Eth-Trunk1。 2、在4台交换机上完成配置MSTP多实例生成树 region-nameNET instance10vlan10 instance20vlan20 activeregion-configuration 3、在S3上完成生成树的配置，在instance10上作为主根交换机，在instance20上作为备用根...
MSTP_VRRP综合实验
05-02
按照拓扑结构和地址规划，合理部署MSTP实现VLAN负载分担；部署VRRP实现网关冗余。
华为mstp vrrp 实验
02-28
### 华为 MSTP 和 VRRP 配置实验教程 #### 1. 实验环境搭建 为了完成此实验，需准备两台或多台支持MSTP和VRRP功能的华为交换机或路由器。确保这些设备能够互相通信，并且已经正确连接到网络。 #### 2. 基本概念...
综合实验1 MSTP VRRP组网实验_ENSP_
10-01
在本实验"综合实验1 MSTP VRRP组网实验_ENSP_"中，我们将探讨两个重要的网络技术：多生成树协议（MSTP）和虚拟路由冗余协议（VRRP）。这些技术在构建企业级网络时起着关键作用，确保网络的稳定性和高可用性。华为...
mstp+vrrp实验
最新发布
05-29
mstp+vrrp实验
mstp+vrrp+ospf+策略路由实验
12-28
通过模拟器做vrrp实验，然后了解vrrp是怎样把局域网内的两个路由器模拟成一个路由器
上课讲解综合实验mstp-vrrp.rar
06-07
上课讲解综合实验mstp-vrrp.rar
VRRP+MSTP-三角形组网
01-30
此为华为路由器或防火墙组网例子，需要下载华为的虚拟器才能打开
ensp mstp+vrrp配置实验
sgslwms的博客
12-07 5211
1：配置vlantrunk和access口以sw1为例其余省略 <Huawei>sys [Huawei]sys SW1 [SW1]un in en [SW1]vlan batch 10 20 30 40 [SW1]int g0/0/1 [SW1-GigabitEthernet0/0/1]port link-type trunk [SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan all [SW1-GigabitE...
VRRP+MSTP
jc1112323的博客
09-30 3434
VRRP虚拟路由冗余协议解决局域网中配置静态网关出现单点故障的现象的路由协议
【MSTP+VRRP实验】华三MSTP+VRRP配置，华三MSTP+VRRP实验
m0_56348450的博客
04-13 1万+
华三MSTP+VRRP配置，华三MSTP+VRRP实验
配置VRRP+MSTP（华为，参考HCIA第九章实验）
2301_76960518的博客
06-15 5611
（6）SW1与NAT网段：100.103.1.0/30，SW2与NAT网段：100.103.1.4/30，NAT上用Loopback0模拟Internet，IP地址为200.103.1.1/24。根据实例设置，我们可以得到根交换机的结果，在实验过程中，被阻塞的接口可能与本实验有所不同，但被阻塞的链路是一样的，这就实现了链路同时启用，进行负载分担，同时又提供备用来应对故障的目标。其次开始配置交换机基本配置。1：配置交换机基本信息 2：VRRP的基本配置 3：配置VRRP的优先级 4：配置VRRP的占先权。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
