动吧项目(权限管理子系统)学习-页面初始化

1. 原型设计

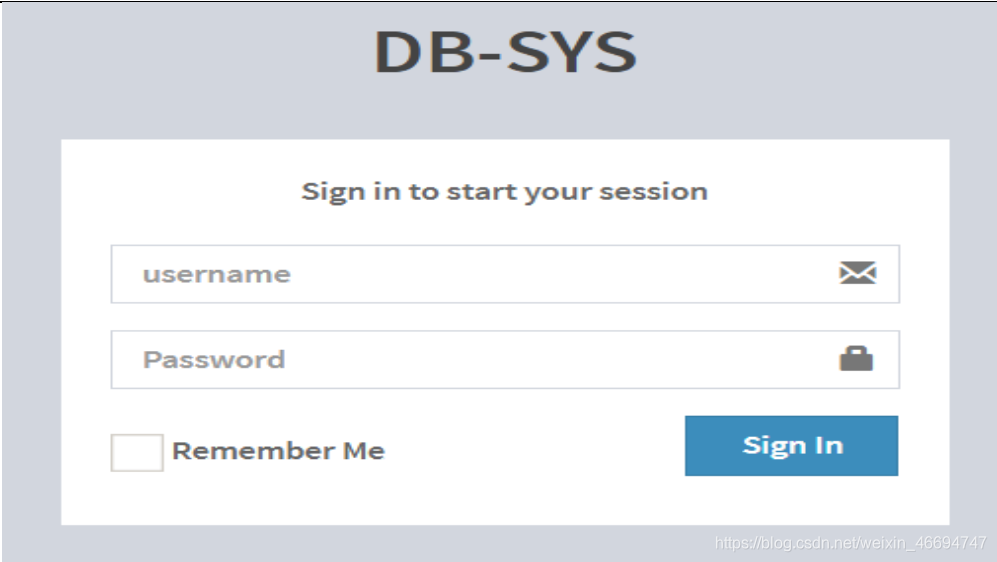

1.1 系统登录页面

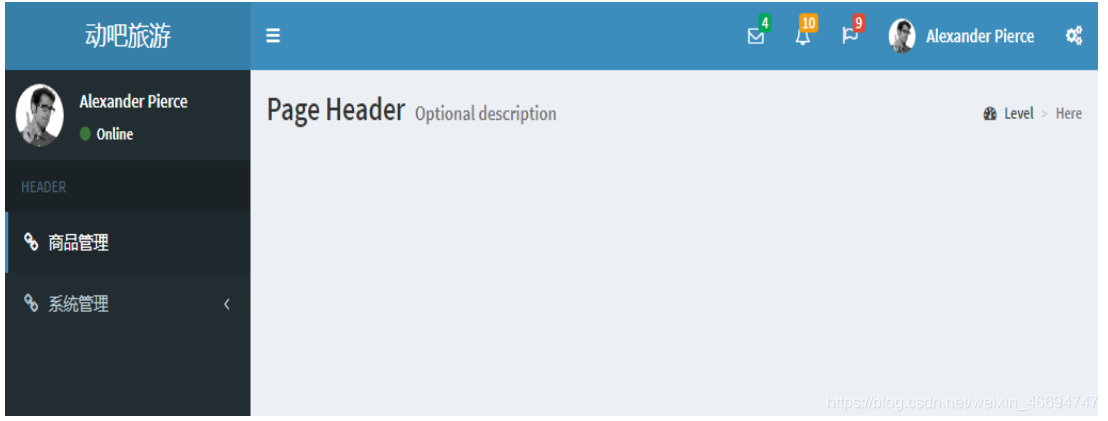

1.2 系统登录成功页面

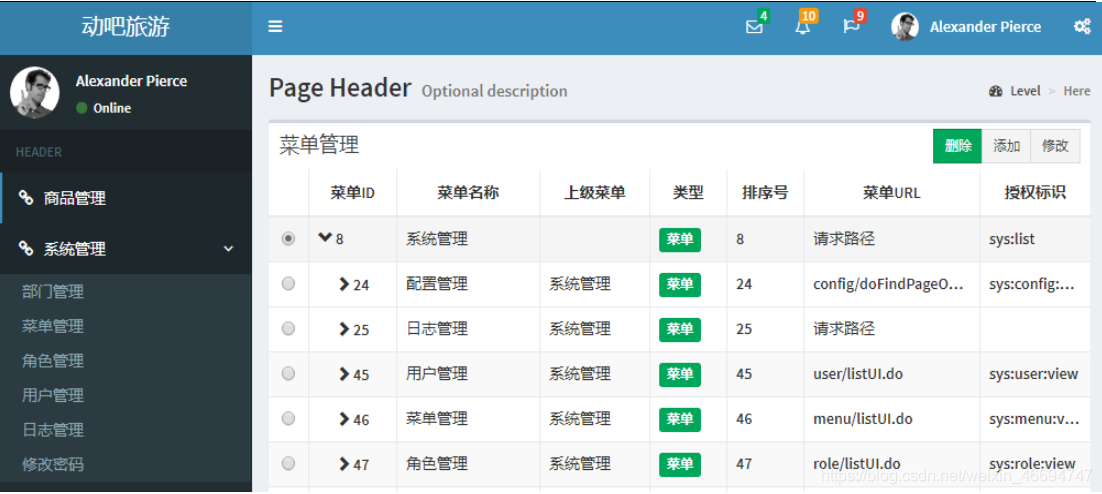

1.3 菜单展示页面

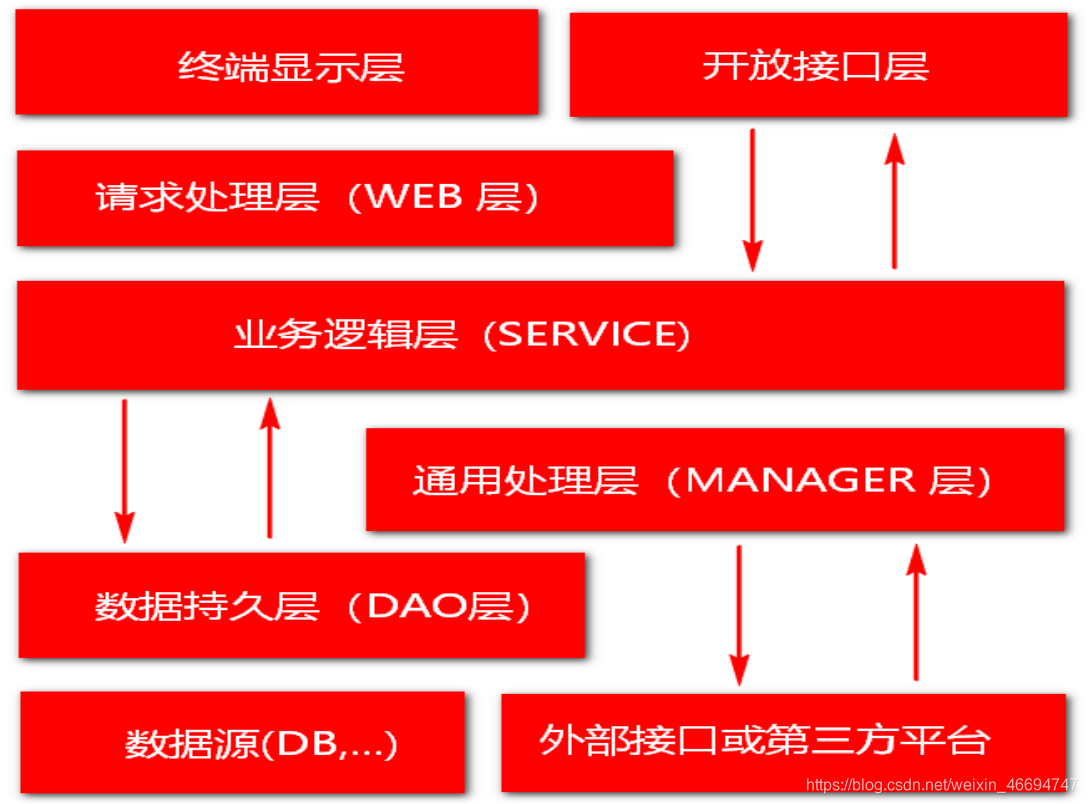

2. 项目分层架构图

1. 开放接口层：可直接封装 Service 方法暴露成 RPC (远程过程调用)接口；也可通过
   Web 封装成 http 接口；同时也可进行网关安全控制、流量控制等。
2. 终端显示层：负责各个端的模板渲染并显示。当前主要是 thymeleaf 渲染，JS 渲
   染，移动端展示等。
3. Web 请求处理层：主要是对访问控制进行转发，请求参数校验，响应结果处理等
4. Service 层：相对具体的业务逻辑服务层（核心业务，扩展业务）。
5. Manager 层：通用业务处理层，它有如下特征：
   1） 对第三方平台封装的层，预处理返回结果及转化异常信息；
   2） 对 Service 层通用能力的下沉，如缓存方案、中间件通用处理；
   3） 与 DAO 层交互，对多个 DAO 的组合复用。
6. DAO 层：数据访问层，与底层 MySQL、Oracle、Hbase 等进行数据交互。
7. 外部接口或第三方平台：包括其它部门 RPC 开放接口，基础平台，其它公司的HTTP 接口

3. 基本环境搭建

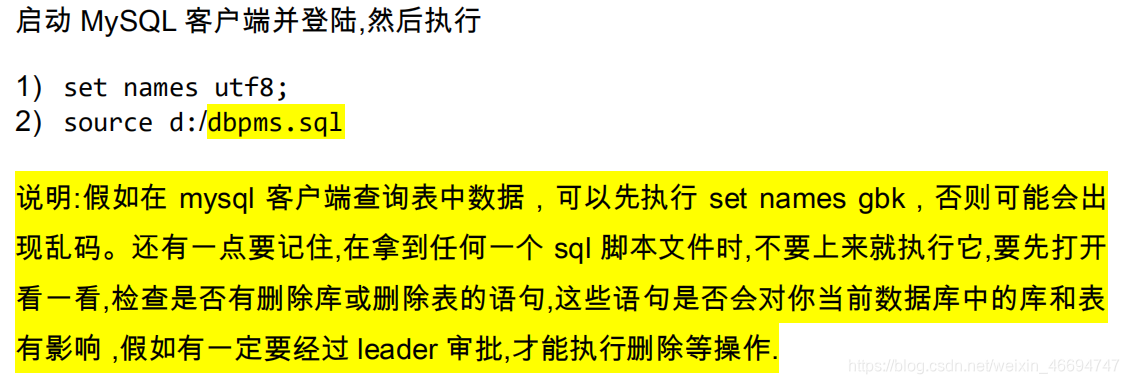

3.1 数据库初始化

3.2 Idea初始化

• 统一工作区编码(UTF-8)
• 统一 JDK 版本(JDK1.8)
• 统一 MAVEN 配置(3.6.3)

3.3 创建项目

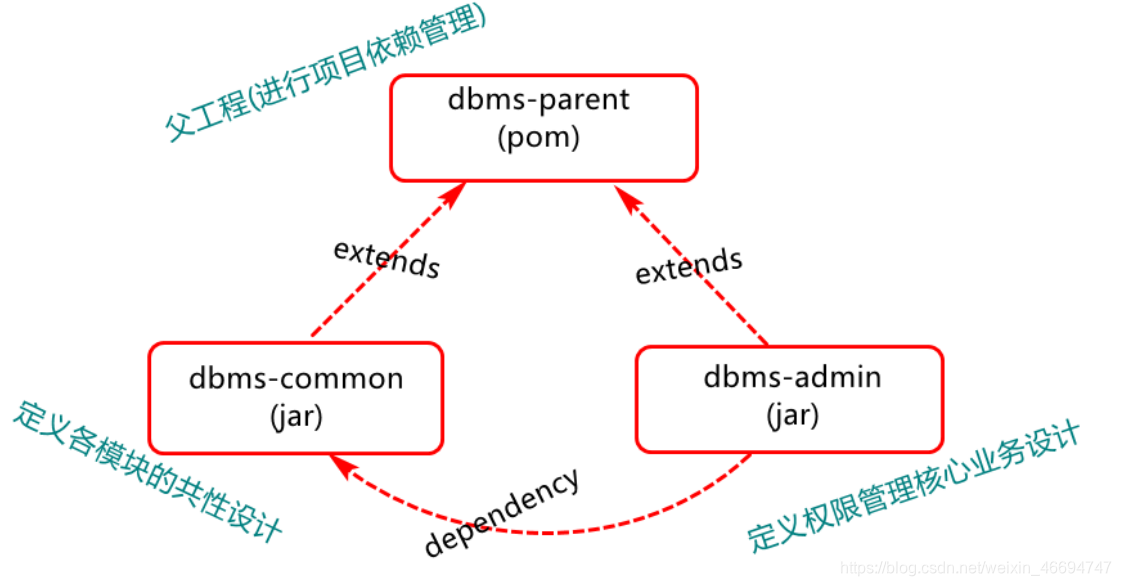

3.3.1 各项目模块关系设计

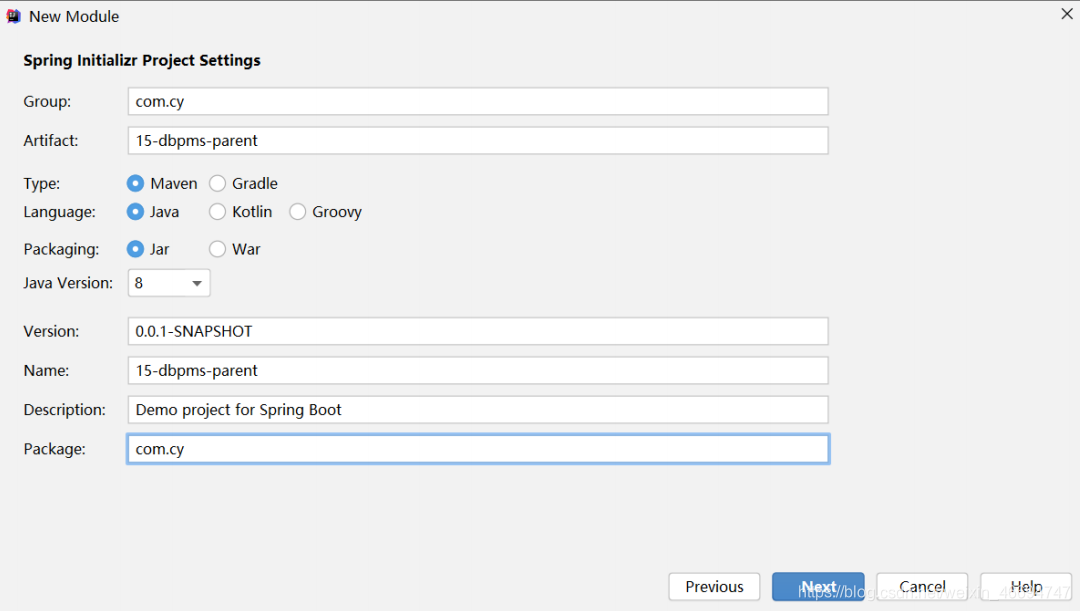

3.3.2 创建parent父工程

3.3.2.1 删除src等多余文件

3.3.2.2 打包成pom

3.3.2.3 导入依赖jar包

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
	xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
	<modelVersion>4.0.0</modelVersion>
	<parent>
		<groupId>org.springframework.boot</groupId>
		<artifactId>spring-boot-starter-parent</artifactId>
		<version>2.4.0</version>
		<relativePath/> <!-- lookup parent from repository -->
	</parent>
	<groupId>com.cy</groupId>
	<artifactId>15-dbpms-parent</artifactId>
	<version>0.0.1-SNAPSHOT</version>
	<name>15-dbpms-parent</name>
	<description>Demo project for Spring Boot</description>
	<packaging>pom</packaging>

	<properties>
		<java.version>1.8</java.version>
	</properties>

	<dependencies>
		<dependency>
			<groupId>org.springframework.boot</groupId>
			<artifactId>spring-boot-starter-actuator</artifactId>
		</dependency>
		<dependency>
			<groupId>org.springframework.boot</groupId>
			<artifactId>spring-boot-starter-data-jdbc</artifactId>
		</dependency>
		<dependency>
			<groupId>org.springframework.boot</groupId>
			<artifactId>spring-boot-starter-thymeleaf</artifactId>
		</dependency>
		<dependency>
			<groupId>org.springframework.boot</groupId>
			<artifactId>spring-boot-starter-validation</artifactId>
		</dependency>
		<dependency>
			<groupId>org.springframework.boot</groupId>
			<artifactId>spring-boot-starter-web</artifactId>
		</dependency>
		<dependency>
			<groupId>org.mybatis.spring.boot</groupId>
			<artifactId>mybatis-spring-boot-starter</artifactId>
			<version>2.1.4</version>
		</dependency>

		<dependency>
			<groupId>org.springframework.boot</groupId>
			<artifactId>spring-boot-devtools</artifactId>
			<scope>runtime</scope>
			<optional>true</optional>
		</dependency>
		<dependency>
			<groupId>mysql</groupId>
			<artifactId>mysql-connector-java</artifactId>
			<scope>runtime</scope>
		</dependency>
		<dependency>
			<groupId>org.projectlombok</groupId>
			<artifactId>lombok</artifactId>
			<optional>true</optional>
		</dependency>
		<dependency>
			<groupId>org.springframework.boot</groupId>
			<artifactId>spring-boot-starter-test</artifactId>
			<scope>test</scope>
		</dependency>
		<dependency>
			<groupId>com.github.pagehelper</groupId>
			<artifactId>pagehelper-spring-boot-starter</artifactId>
			<version>1.3.0</version>
		</dependency>
		<dependency>
			<groupId>org.springframework.boot</groupId>
			<artifactId>spring-boot-starter-aop</artifactId>
		</dependency>
		<dependency>
			<groupId>org.apache.shiro</groupId>
			<artifactId>shiro-spring</artifactId>
			<version>1.7.0</version>
		</dependency>
	</dependencies>

	<build>
		<plugins>
			<plugin>
				<groupId>org.springframework.boot</groupId>
				<artifactId>spring-boot-maven-plugin</artifactId>
			</plugin>
		</plugins>
	</build>

</project>

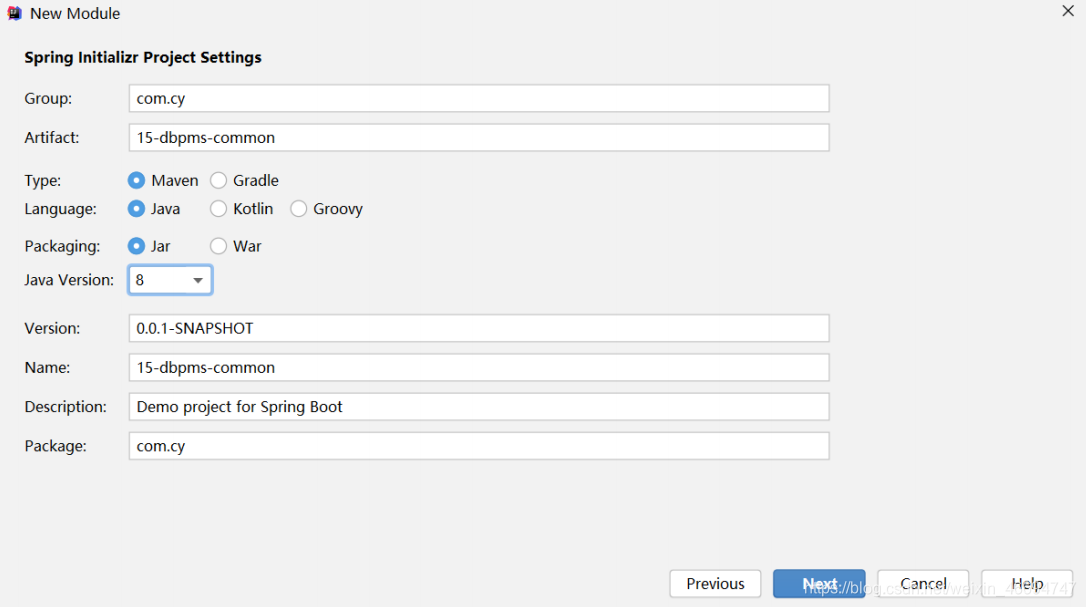

3.3.3 创建common子工程

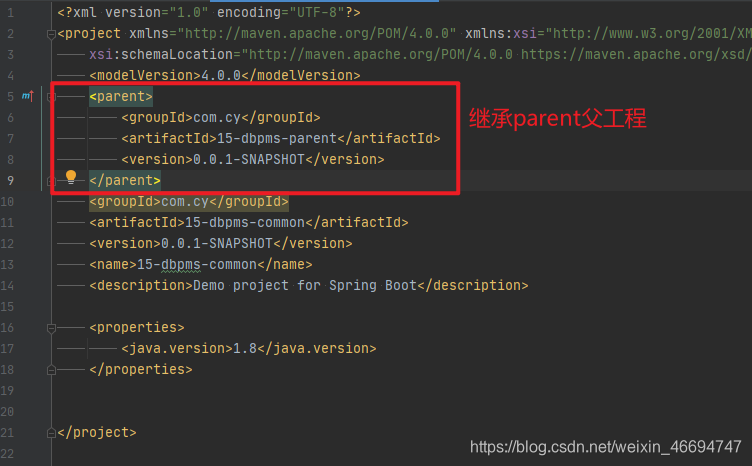

3.3.3.1 pom.xml文件配置

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
	xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
	<modelVersion>4.0.0</modelVersion>
	<parent>
		<groupId>com.cy</groupId>
		<artifactId>15-dbpms-parent</artifactId>
		<version>0.0.1-SNAPSHOT</version>
	</parent>
	<groupId>com.cy</groupId>
	<artifactId>15-dbpms-common</artifactId>
	<version>0.0.1-SNAPSHOT</version>
	<name>15-dbpms-common</name>
	<description>Demo project for Spring Boot</description>

	<properties>
		<java.version>1.8</java.version>
	</properties>


</project>

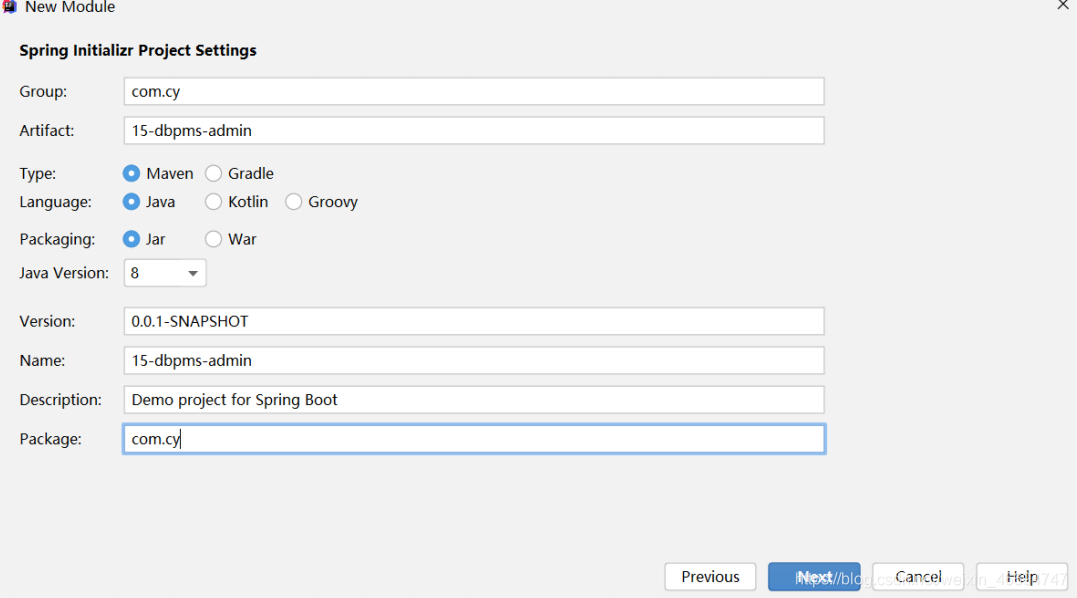

3.3.4 创建admin子工程

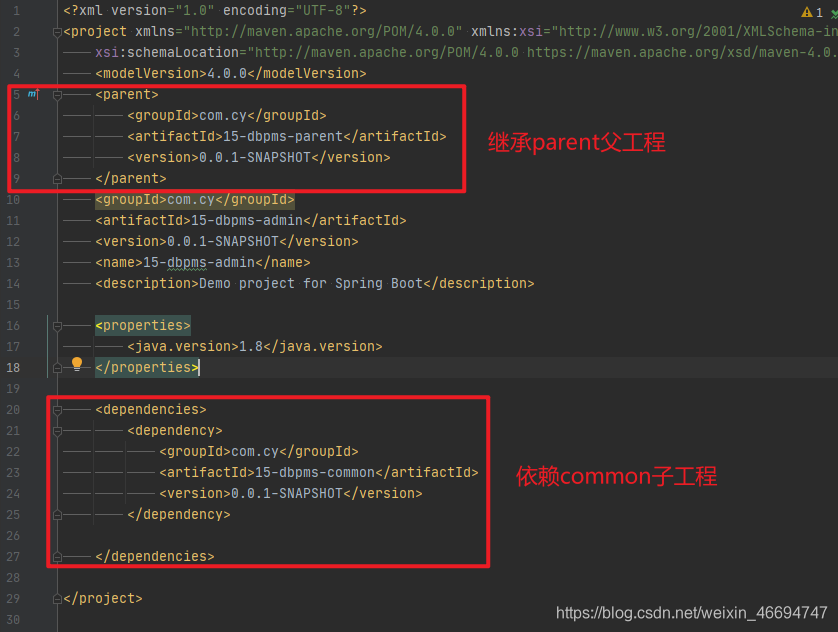

3.3.4.1 pom.xml 文件

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
	xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
	<modelVersion>4.0.0</modelVersion>
	<parent>
		<groupId>com.cy</groupId>
		<artifactId>15-dbpms-parent</artifactId>
		<version>0.0.1-SNAPSHOT</version>
	</parent>
	<groupId>com.cy</groupId>
	<artifactId>15-dbpms-admin</artifactId>
	<version>0.0.1-SNAPSHOT</version>
	<name>15-dbpms-admin</name>
	<description>Demo project for Spring Boot</description>

	<properties>
		<java.version>1.8</java.version>
	</properties>

	<dependencies>
		<dependency>
			<groupId>com.cy</groupId>
			<artifactId>15-dbpms-common</artifactId>
			<version>0.0.1-SNAPSHOT</version>
		</dependency>

	</dependencies>

</project>

3.3.4.2 修改application配置文件

#server port
server:
  port: 80
#spring
spring:
  main:
    banner-mode: off
  datasource:
    url: jdbc:mysql:///dbms?serverTimezone=GMT%2B8&characterEncoding=utf8
    username: root
    password: root
  thymeleaf:
    cache: false
    prefix: classpath:/templates/modules/
  aop:
    proxy-target-class: true
  task:
    execution:
      pool:
        core-size: 8
        max-size: 256
        keep-alive: 60000
        queue-capacity: 256
      thread-name-prefix: db-service-thread-
#mybatis
mybatis:
  mapper-locations: classpath:/mapper/*/*.xml

#log
logging:
  level:
   com.cy: debug

4. 首页初始化

4.1 定义页面初始资源

• 将 js、css、images 相关资源拷贝到项目 static 目录
• 将 pages 目录下的资源拷贝到项目的 templates 的 modules 目录

4.2 创建页面 Controller

说明: 此controller会作为项目中所有页面访问的入口

@Controller
@RequestMapping("/")
public class PageController{
    @RequestMapping("doIndexUI")
    public String doIndex(){
        return "starter";
    }
}

4.3 访问首页测试

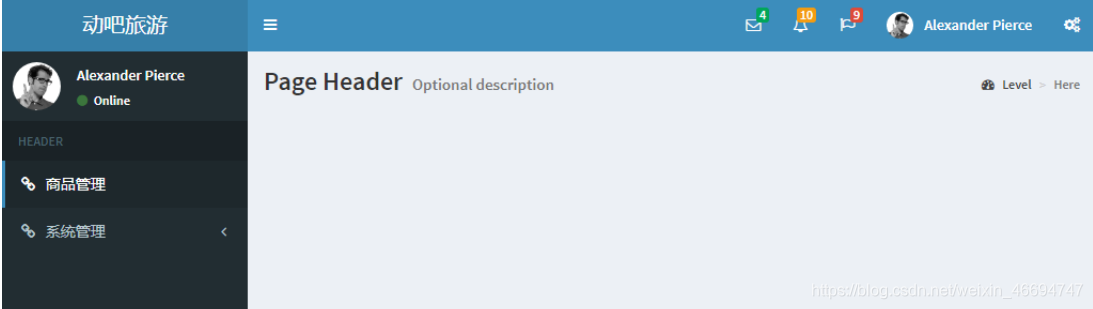

• 启动tomcat,输入: http:localhost/doIndexUI,访问首页,出现如下页面则访问成功


5. 总结

5.1 FAQ分析

1. 项目是如何进行分层设计? --基于spring-MVC实现
2. 页面是如何进行设计? – 基于BootStrap,使用AdminLTE进行页面实现.网址(adminlte.io)

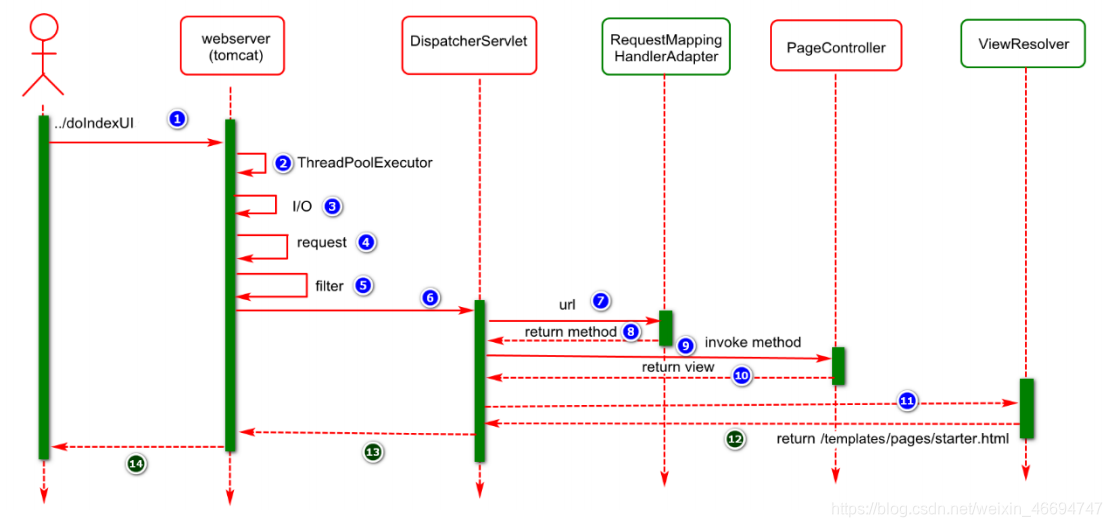

3. 客户端向服务端发起一个请求,服务端处理请求过程?


5.2 BUG分析

• 解决方案:
  • 检查 url 是否正确(是否有对应的映射)
  • 检查 controller 的包是否正确以及是否有对应的注解(例如@Controller)进行描述

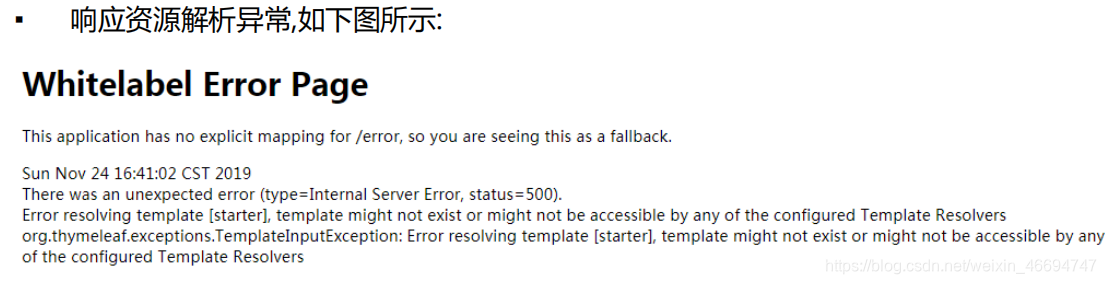

• 解决方案:
  • 假如 starter 是模板，检查响应页面是否存在.
  • 检查配置文件中视图的前缀、后缀是否正确
  • 检查配置文件中的配置是否与对应的目录是一致.

5.3 在common类中添加公共类(Pojo,Exception,Json,Utils)

1. 何为序列化，反序列化?(I/O)-类似生活中拼图
   1. 序列化:将对象转换为字节的过程
   2. 反序列化：将字节转换为对象的过程
2. 序列化的应用场景
   1. 将内存中的对象直接存储到文件
   2. 将内存中的对象通过网络进行传输

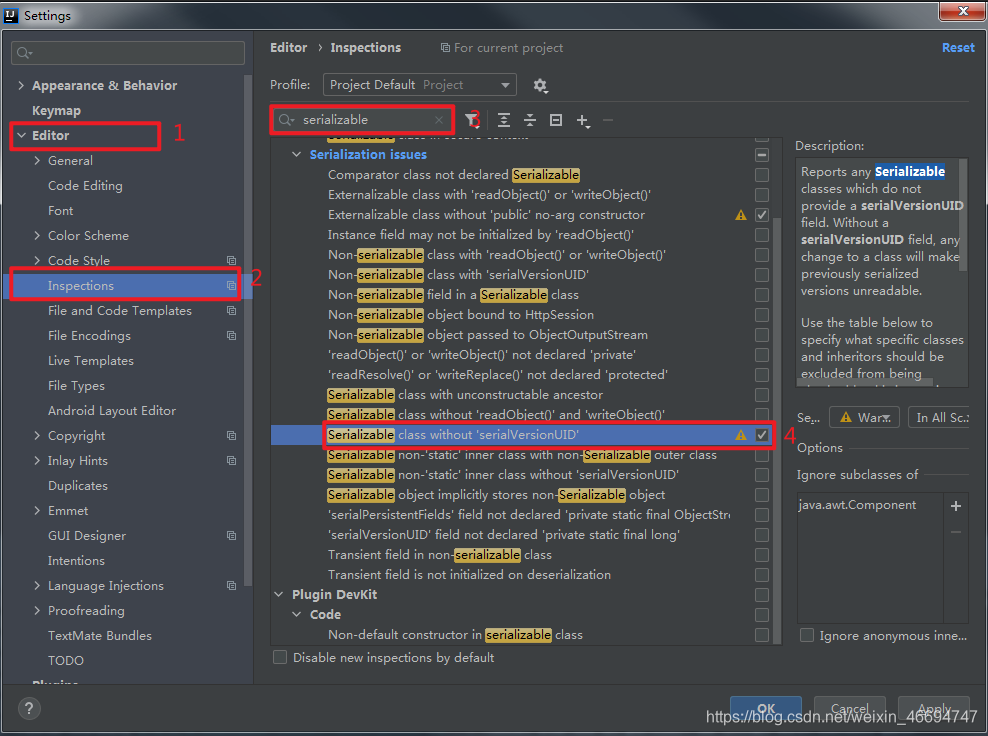

3. serialVersionUID,是序列化/反序列化时的唯一标识,当类的结构发生变化时，只要serialVersionUID不变，JVM底层都认为它是同一个类。
4. 序列化实现
   1. ObjectOutputStream (序列化)–>writeObject
   2. ObjectInputStream (反序列化)–>readObject

5.3.1 响应标准对象设计类

说明:响应标准对象设计,用于封装服务端响应到客户端的数据

package com.cy.pj.common.pojo;

import lombok.Data;
import lombok.NoArgsConstructor;
import java.io.Serializable;

@Data
@NoArgsConstructor
public class JsonResult implements Serializable {
    private static final long serialVersionUID = -4971076199594828397L;//ResultResult
    private Integer state=1;
    private String message="ok";
    private Object data;
    public JsonResult(String message){
        this.message=message;
    }
    public JsonResult(Object data){
        this.data=data;
    }
    public JsonResult(Throwable e){
        this.state=0;
        this.message=e.getMessage();
    }
}

5.3.2 全局异常处理类

package com.cy.pj.common.web;

import com.cy.pj.common.pojo.JsonResult;
import lombok.extern.slf4j.Slf4j;
import org.springframework.web.bind.annotation.ExceptionHandler;
import org.springframework.web.bind.annotation.RestControllerAdvice;

@Slf4j
@RestControllerAdvice
public class GlobalExceptionHandler {
    @ExceptionHandler(RuntimeException.class)
    public JsonResult doHandleRuntimeException(RuntimeException e){
        log.error("exception {}",e.getMessage());
        e.printStackTrace();
        return new JsonResult(e);
    }
}

5.3.3 自定义业务层异常处理类

• 自定义业务层异常 (一般是继承RuntimeException)
• 通过自定义异常，对项目中业务业务异常进行更好的定位和分析

package com.cy.pj.common.exception;

public class ServiceException extends RuntimeException{
    public ServiceException() {
    }
    public ServiceException(String message) {
        super(message);
    }

    public ServiceException(String message, Throwable cause) {
        super(message, cause);
    }

    public ServiceException(Throwable cause) {
        super(cause);
    }
}

5.3.4 自定义数据层异常处理类

package com.cy.pj.common.exception;

public class DaoException extends RuntimeException {

    public DaoException() {
    }

    public DaoException(String message) {
        super(message);
    }

    public DaoException(String message, Throwable cause) {
        super(message, cause);
    }

    public DaoException(Throwable cause) {
        super(cause);
    }
}

5.3.5 封装分页信息类

package com.cy.pj.common.pojo;

import lombok.Data;
import lombok.NoArgsConstructor;

import java.io.Serializable;
import java.util.List;

@Data
@NoArgsConstructor
/**用于封装分析信息的pojo对象*/
//泛型<T>:方便后期进行自定义类型
public class PageObject<T> implements Serializable {
    private static final long serialVersionUID = -3130527491950235344L;
    /**总记录数*/
    private Integer rowCount;
    /**当前页记录*/
    private List<T> records;
    /**总页数*/
    private Integer pageCount;
    /**页面大小-每页最多显示的记录数*/
    private Integer pageSize;
    /**当前页码值*/
    private Integer pageCurrent;

    public PageObject(Integer rowCount, List<T> records, Integer pageSize, Integer pageCurrent) {
        this.rowCount = rowCount;
        this.records = records;
        this.pageSize = pageSize;
        this.pageCurrent = pageCurrent;
        this.pageCount=rowCount/pageSize;
        if(rowCount%pageSize!=0)this.pageCount++;
    }
}
