ModBus协议帧格式（RTU、ASCII、TCP/IP）

最新推荐文章于 2025-04-09 13:33:21 发布
最新推荐文章于 2025-04-09 13:33:21 发布
阅读量5.7k 收藏 21
点赞数 4
分类专栏： 通讯 文章标签： tcp/ip 网络协议 网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_46672094/article/details/115232275
版权

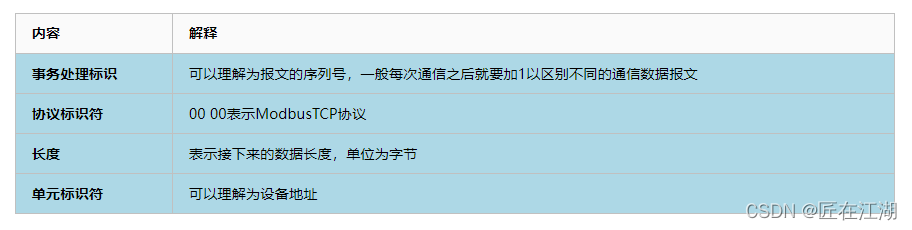

在这里插入图片描述

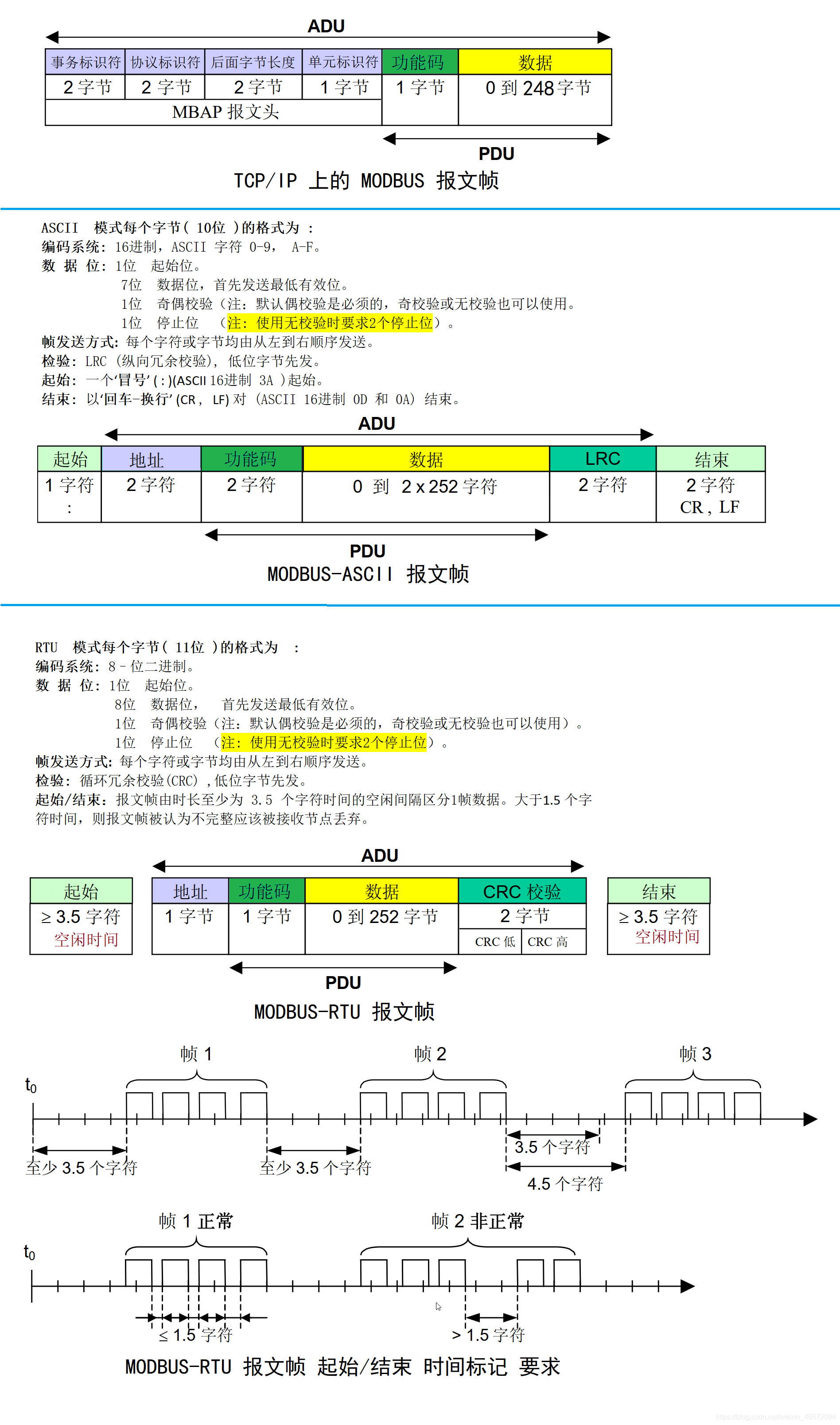

在这里插入图片描述
modbus协议的ASCII模式和RTU模式的比较：

协议优点缺点
ASCII直观，简单，易调试，接收间隔时间不受限效率低，如RTU传输0xF3, ASCII需要传输字符’F’和字符’3’占两个字节
RTU效率高，适合传输数据量较大的数据块稍复杂，接收时间间隔不能超过3.5倍字符

Modbus详解 点击链接
