网工必懂！使用VLAN技术让你的网络更高效、更安全

前言

点个免费的赞和关注，有错误的地方请指出，看个人主页有惊喜。

作者：神的孩子都在歌唱

一. VLAN：让你的网络更高效、更安全

想象一下，你的企业网络如同一座繁忙的城市，数据流如同川流不息的车辆。如果没有合理的规划，数据就会在网络中任意穿行，造成网络拥堵和安全风险。VLAN（虚拟局域网）正是解决这些问题的关键。

VLAN 的优势：

• 提升网络效率： VLAN 限制广播域，减少不必要的网络流量，提高整体性能。
• 增强安全性： 通过网络隔离，防止未经授权的访问，保障数据安全。
• 简化管理： 设备可以自由迁移，无需重新布线，降低运维成本。

二.VLAN 类型：选择最适合你的方案

VLAN 并非“一刀切”，不同类型适用于不同场景：

• 基于端口的 VLAN： 通过交换机端口划分 VLAN，简单直观，适用于大多数场景。
• 基于 MAC 地址的 VLAN： 设备连接到任何端口都会自动分配到对应 VLAN，适用于移动办公环境。
• 基于协议的 VLAN： 按照协议类型划分 VLAN，如 VoIP、数据流等，适用于多业务承载网络。
• 基于子网的 VLAN： 依据 IP 地址范围划分 VLAN，便于大规模网络管理。

三. VLAN配置

神唱 使用 华为 eNSP 模拟环境来配置 VLAN示例，以帮助各位 更直观地掌握 VLAN 。

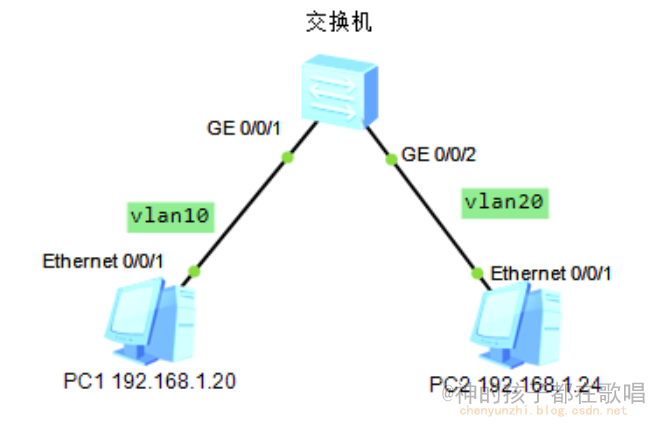

网络拓扑：

配置交换机VLAN

1. 双击交换机，进入命令行界面。

2. 创建VLAN 10和VLAN 20：

   <Huawei> system-view  # 进入系统视图
   [Huawei] vlan batch 10 20  # 批量创建VLAN


3. 将端口划分到VLAN：

   配置GE0/0/1属于VLAN 10：

   [Huawei] interface GigabitEthernet 0/0/1
   [Huawei-GigabitEthernet0/0/1] port link-type access  # 设置端口为access模式
   [Huawei-GigabitEthernet0/0/1] port default vlan 10    # 将端口加入VLAN 10
   [Huawei-GigabitEthernet0/0/1] quit


   配置GE0/0/2属于VLAN 20：

   [Huawei] interface GigabitEthernet 0/0/2
   [Huawei-GigabitEthernet0/0/2] port link-type access
   [Huawei-GigabitEthernet0/0/2] port default vlan 20
   [Huawei-GigabitEthernet0/0/2] quit


配置结果：

• 连接到端口GE0/0/1的设备将属于VLAN 10。
• 连接到端口GE0/0/2的设备将属于VLAN 20。
• 不同VLAN之间的设备无法直接通信，除非配置了路由，PC1无法ping的通PC2。

四.VLAN 间通信：打破隔离，实现互联

默认情况下，不同VLAN之间的设备无法直接通信。要实现VLAN间通信，需要配置三层交换机或路由器。

方法一：使用三层交换机

1. 在三层交换机上为每个VLAN配置IP地址。
2. 启用三层交换机的路由功能。

方法二：使用路由器

1. 将路由器的接口连接到不同的VLAN。
2. 在路由器上配置子接口，并为每个子接口分配IP地址。

五. 总结

VLAN不仅仅是一项技术，更是一种网络管理的理念。它打破了物理界限，为网络世界带来了无限可能。通过合理配置VLAN，你可以构建一个高效、安全、灵活的网络环境，为你的业务发展保驾护航。
