MATLAB 双坐标轴设置

原创已于 2023-10-22 23:51:53 修改 · 1.4w 阅读

63 ·

CC 4.0 BY-SA版权

文章标签：

#matlab #开发语言

于 2021-02-07 17:06:55 首次发布

该博客介绍了如何在Matlab中创建具有双坐标轴的图表，并解决左右两个坐标轴颜色不一致的问题。通过设置图形的颜色属性，确保了纵坐标颜色的统一。示例代码展示了生成降水量和雨日图表的过程，最后给出了调整后的完整代码和效果图。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

clear
clc
data(:,1) = 1:60;
data(:,2:3) = rand(60,2)

yyaxis left  %激活左坐标
bar(data(:,1),data(:,2),'b') %降水量
ylabel('降水量（mm）')
hold on
yyaxis right  %激活右坐标
plot(data(:,1),data(:,3),'r') %雨日
ylabel('雨日（d）')
xlabel('年份')
legend('降水量','降水日数','Location','best')

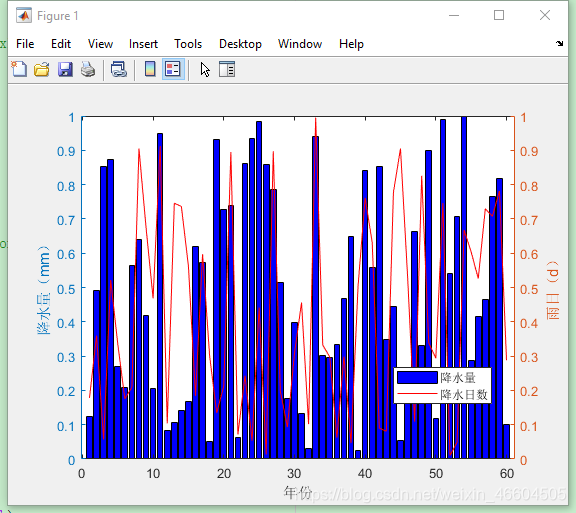

结果如下图，两个纵坐标颜色不统一！
在这里插入图片描述

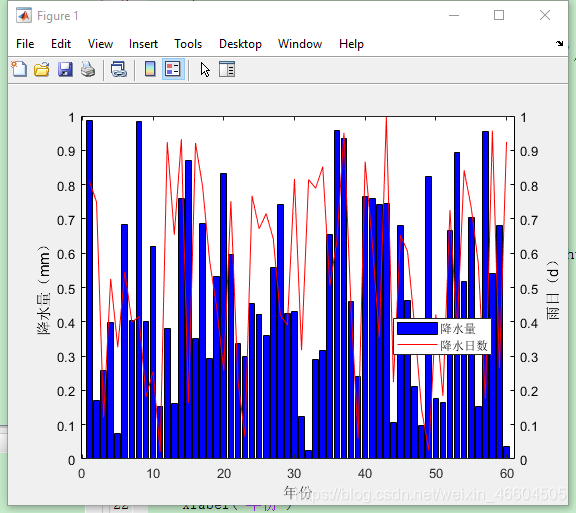

为解决纵坐标颜色不统一问题，可在代码加入纵坐标颜色设置语句，最终完整代码如下：

clear
clc

data(:,1) = 1:60;
data(:,2:3) = rand(60,2)

%打开图，设置左右y轴颜色属性
fig = figure;
left_color = [0 0 0];
right_color = [0 0 0];
set(fig,'defaultAxesColorOrder',[left_color; right_color]);

yyaxis left  %激活左坐标
bar(data(:,1),data(:,2),'b') %降水量
ylabel('降水量（mm）')
hold on
yyaxis right  %激活右坐标
plot(data(:,1),data(:,3),'r') %雨日
ylabel('雨日（d）')
xlabel('年份')
legend('降水量','降水日数','Location','best')
