硬件小白入门-多谐振荡电路分析

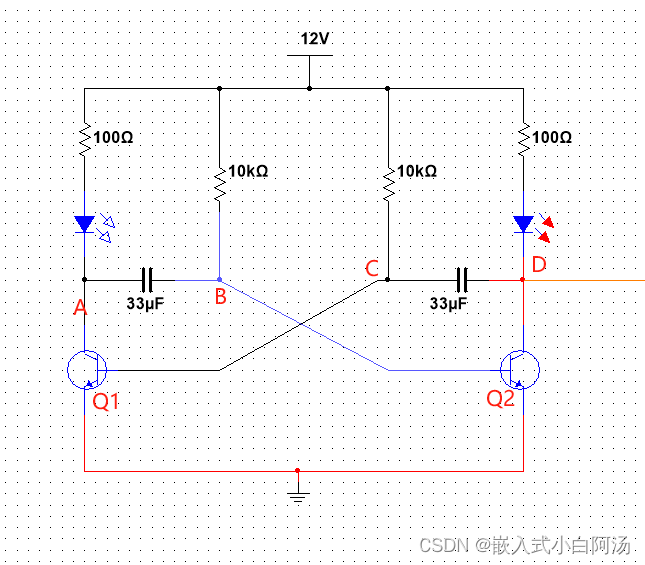

分析多谐振荡电路

分析前知条件
三极管的be极导通电压为0.7V
三极管的ce极导通后电压为0.3V

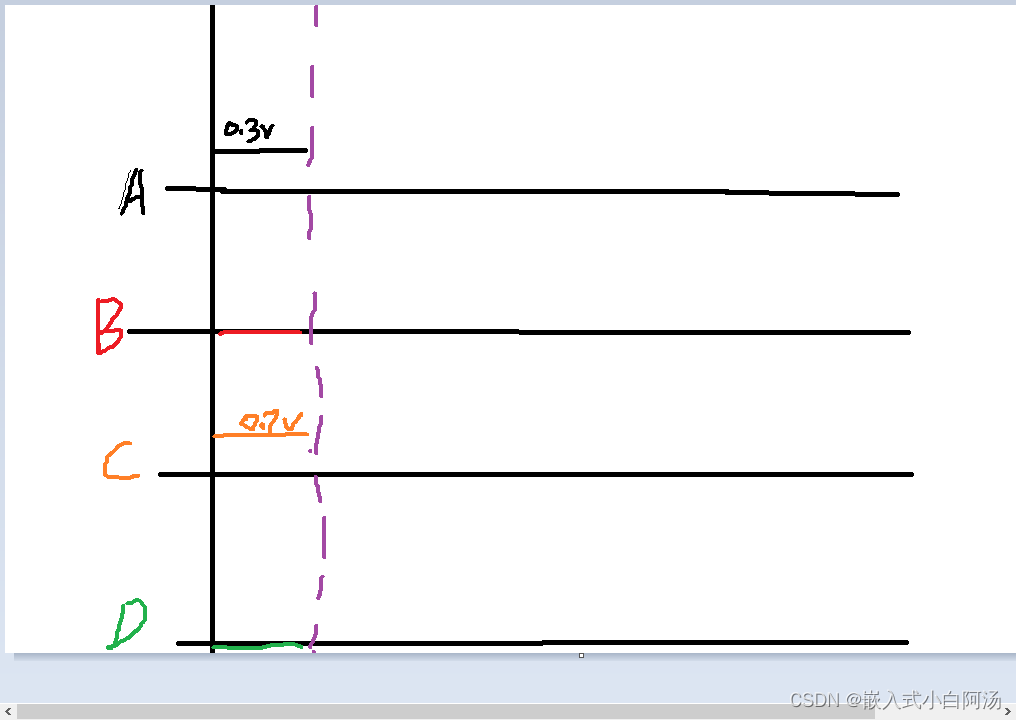

1. 假设Q1初始条件为导通状态，那么C点的电压为0.7V，A点的电压为0.3V，B,D点的电压为0V，记该时刻为T1时刻

2.TI时刻结束之后，B点从T1时刻开始充电到三极管的压降0.7V
分别看ABCD点
AC点：保持不变 （因为在这个过程中，Q1管子是一直导通的）
D点：在B点充到0.7的过程中，12V也在给D点充电

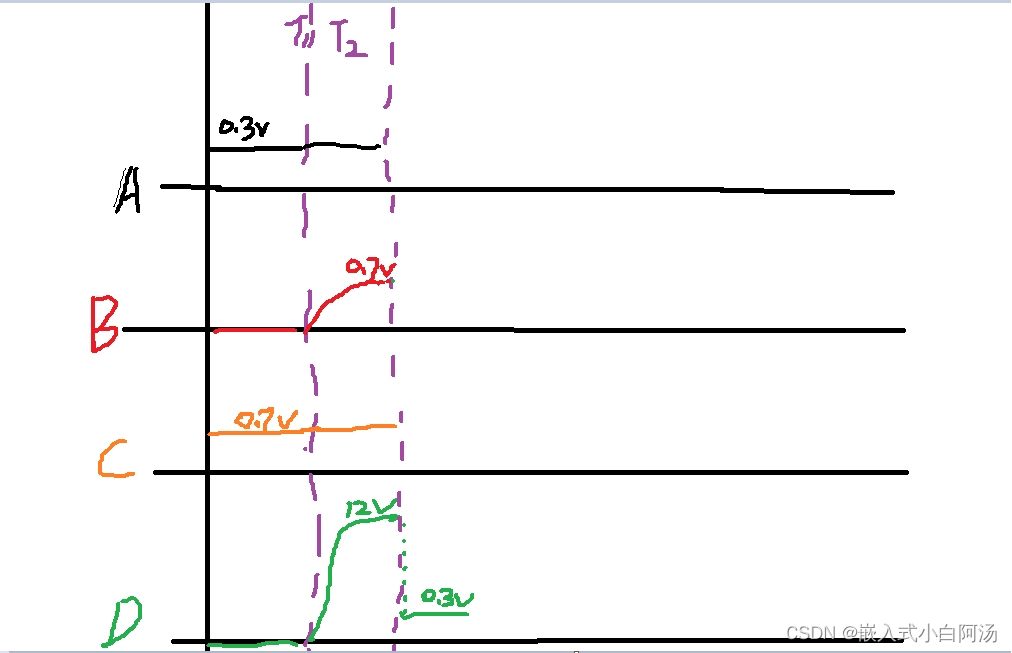

图如下（T2时刻）

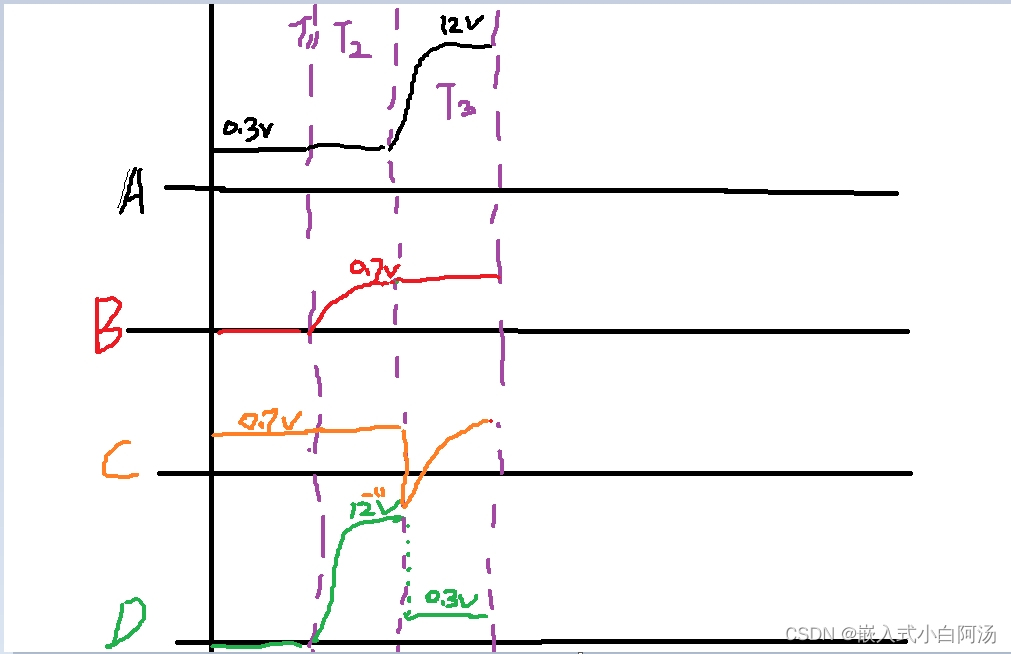

3.在B充到0.7V时刻，Q2导通，D点变为0.3V，C点的电压从0.7V→-11V（因为电容俩端的电压不能突变），那么Q1就由导通状态变为断开的一个状态，那么电流就会通过1K电阻，10uf的电容，Q2的三极管这条路径来给我们的10uf进行一个充电，那么A点就从0.3V开始上升到12V。
C点：因为Q2是导通的，所以电流会通过10K电阻，10UF，Q2这条路径来给我们的10uF进行一个充电，一直上升到三极管的导通电压0.7V
B点：因为在该T3时间段，Q2是一直导通的，所以B点一直为0.7V
A点：会从0.3V充电到12V
D点：由于Q2导通所以会变为0.3V
（记该段为T3时刻）

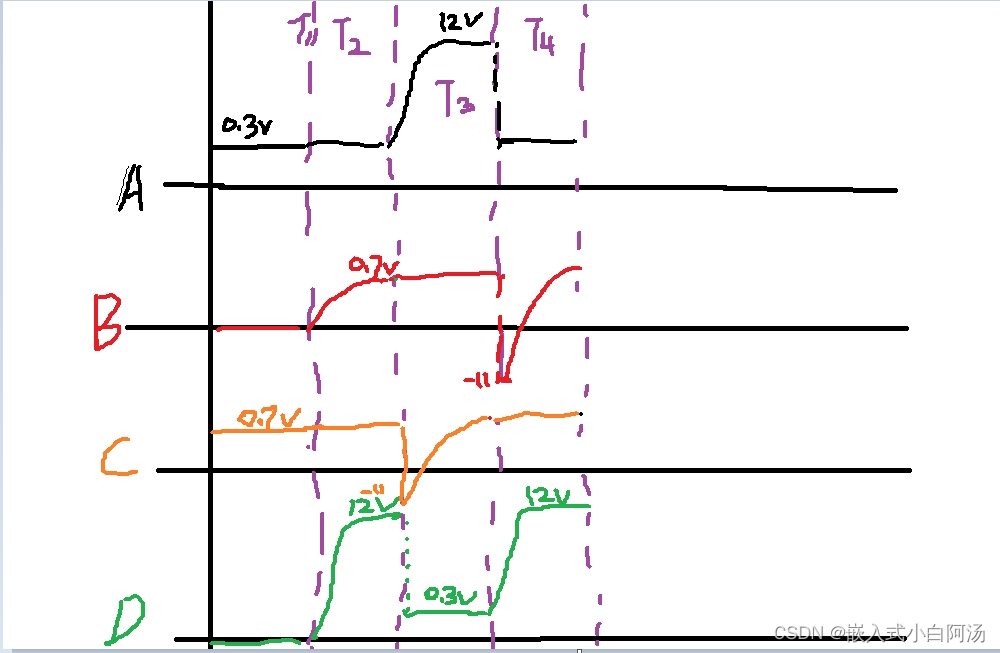

4. 由于C点又变为0.7V，导致Q1导通
   A点：从12V被拉为0.3V
   B点：从0.7V被拉到-11V（因为电容俩端电压不能突变）然后因为电流通过10UF电容所以会慢慢充电到0.7的导通电压
   C点：一直导通
   D点:由于B点变为-11V导致Q2三极管关闭，那么12V的电压会通过1K电阻，10UF，Q1这个路径给10uF的电容充电，那么D点会逐渐上升到12V
   后续再重复上述的状态
