Altium Designer 19画stm32最小系统原理图

一、 安装软件及简介

软件下载百度网盘提取码：pmox
链接:Altium Designer 18软件安装

AD（Altium Designer）是原Protel软件开发商Altium公司推出的一体化的电子产品开发系统，运行于Windows XP、Windows7操作系统。
AD绘制PCB的大致流程.
软件介绍:
Altium Designer 提供了唯一一款统一的应用方案，其综合电子产品一体化开发所需的所有必须技术和功能。Altium Designer 在单一设计环境中集成板级和FPGA系统设计、基于FPGA和分立处理器的嵌入式软件开发以及PCB版图设计、编辑和制造。并集成了现代设计数据管理功能,使得Altium Designer成为电子产品开发的完整解决方案－一个既满足当前，也满足未来开发需求的解决方案。
软件优点:
这套软件通过把原理图设计、电路仿真、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行设计，熟练使用这一软件必将使电路设计的质量和效率大大提高。

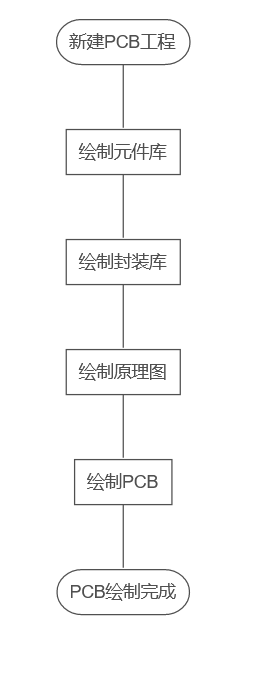

AD绘制PCB的大致流程:

二、芯片封装

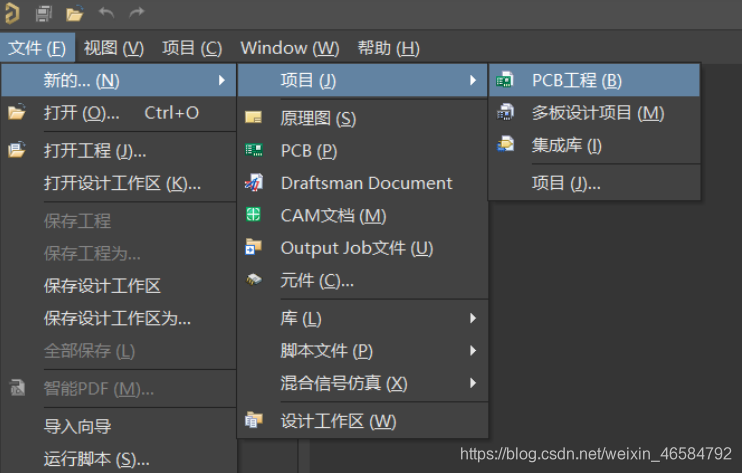

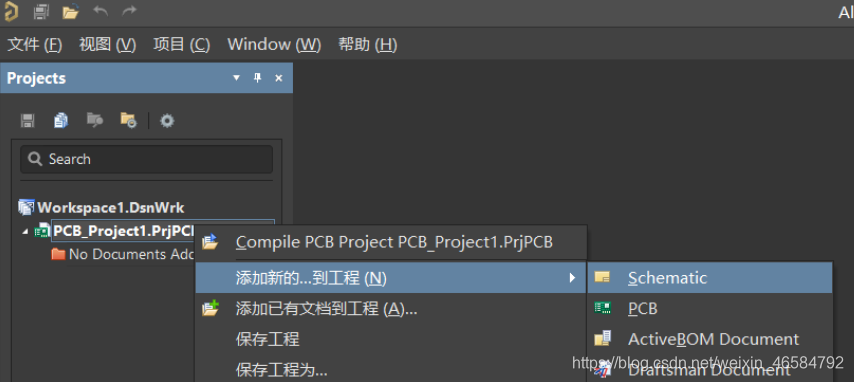

先创立一个工程2.添加原理图工程

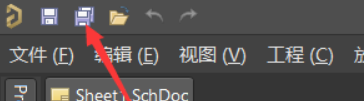

3.保存工程并命名

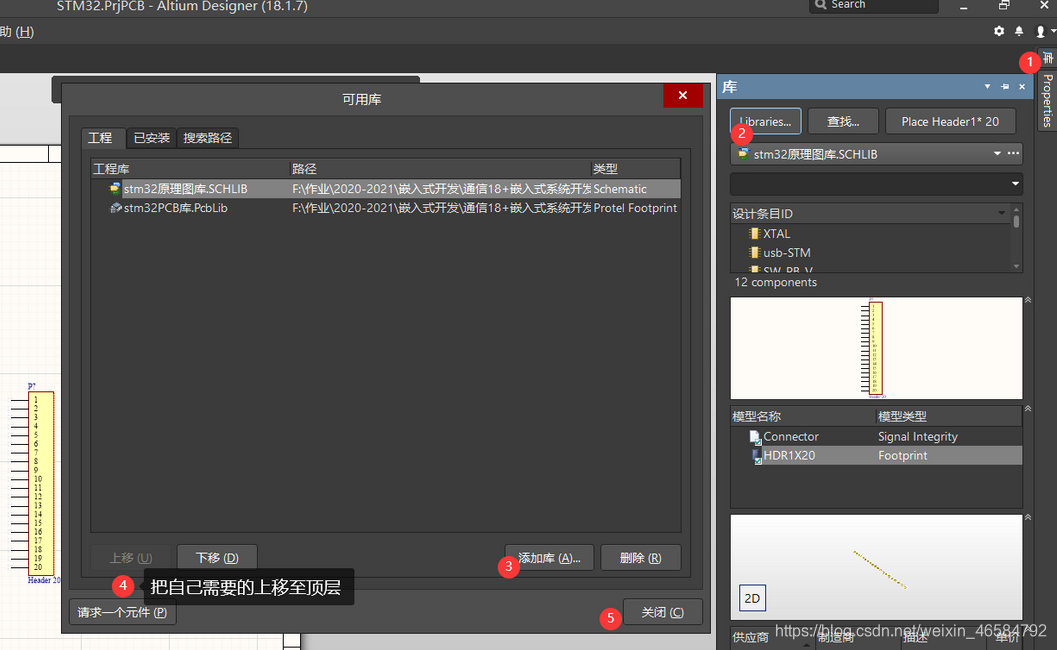

4.下载并安装库文件

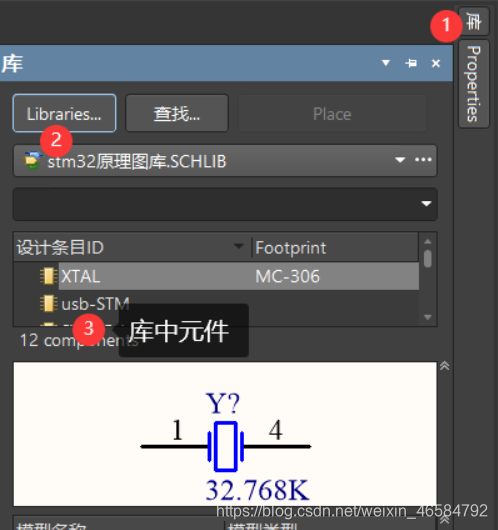

5.放置芯片并开始绘制

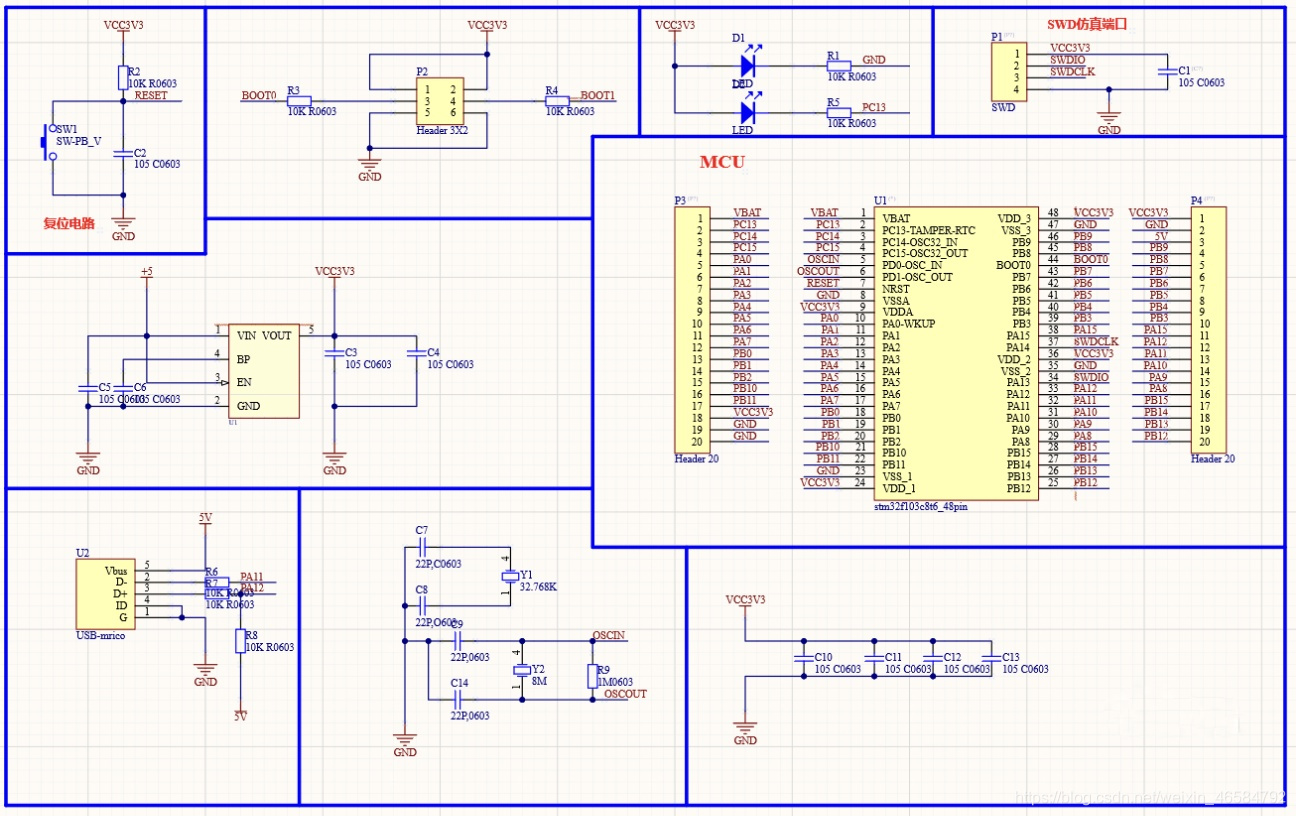

结果如下：

三、总结

这一次试着学习AD并绘制stm32最下系统的电路原理图收获很大。Altium Designer是一款强大的PCB设计工具，用它来设计PCB方便且高端，它具有许多强大的功能。
