《云计算》-集群：部署Multipath多路径环境

4 案例4：部署Multipath多路径环境
4.1 问题

通过Multipath，实现以下目标：

在共享存储服务器上配置iSCSI，为应用服务器共享存储空间
应用服务器上配置iSCSI，发现远程共享存储
应用服务器上配置Multipath，将相同的共享存储映射为同一个名称











1


2


3



4.2 方案

配置2台虚拟机，每台虚拟机均为两块网卡：

eth1和eth3都可用用于iSCSI存储通讯
具体配置如表-3所示











1


2



表-3 各节点IP地址配置

多路径示意图，如图-6所示。

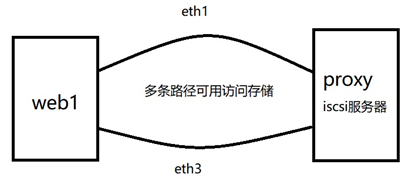

图-6
4.3 步骤

实现此案例需要按照如下步骤进行。

步骤一：存储节点上添加额外的磁盘（如果有环境，此步骤可用忽略）

使用KVM软件新建（或修改）虚拟机，为虚拟机额外添加一块硬盘。

步骤二：存储节点上安装并配置共享存储（如果有iscsi共享，此步骤可用忽略）

1. 定义后端存储

   [root@proxy ~]# targetcli
   /> ls
   /> backstores/block create /dev/vdb1

2）创建iqn对象

/> /iscsi create iqn.2018-01.cn.tedu:server1











1



3. 授权客户机访问

   /> iscsi/iqn.2018-01.cn.tedu:server1/tpg1/acls create iqn.2018-01.cn.tedu:client1

4. 绑定存储

   />iscsi/iqn.2018-01.cn.tedu:server1/tpg1/luns create /backstores/block/iscsi_store

5. 绑定存储绑定监听地址，并保存配置

   /> iscsi/iqn.2018-01.cn.tedu:server1/tpg1/portals/ create 0.0.0.0
   /> saveconfig
   /> exit

步骤三：在应用服务器上安装并配置iSCSI客户端

1）安装客户端软件

[root@web1 ~]# yum list | grep iscsi
iscsi-initiator-utils.x86_64           6.2.0.873-14.el6                   Server
[root@web1 ~]#  yum install -y iscsi-initiator-utils











1


2


3



2）发现存储服务器的共享磁盘

因为有两条链路都可以连接到共享存储，所以需要在两条链路上都发现它。

[root@web1 ~]# iscsiadm --mode discoverydb --type sendtargets --portal 192.168.2.5 --discover
正在启动
