实验二、驱动移植及设备地址查询实验

驱动移植

在进行这一个实验的时候请确认USB驱动程序，GIT和Arduino IDE是否已正确安装

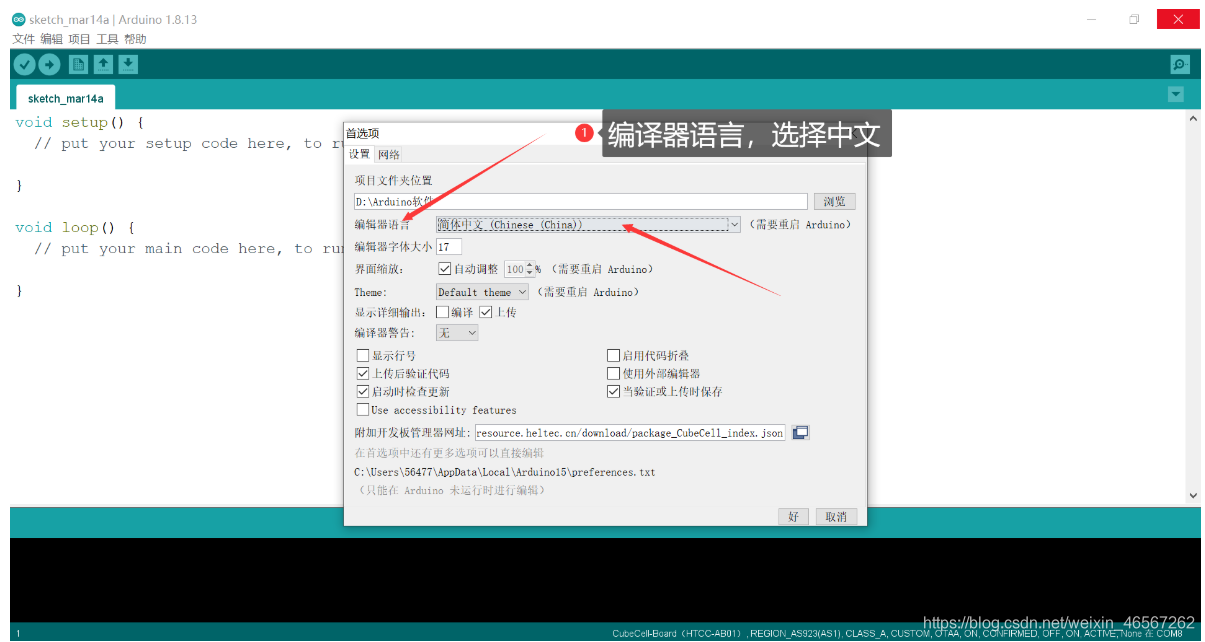

汉化：

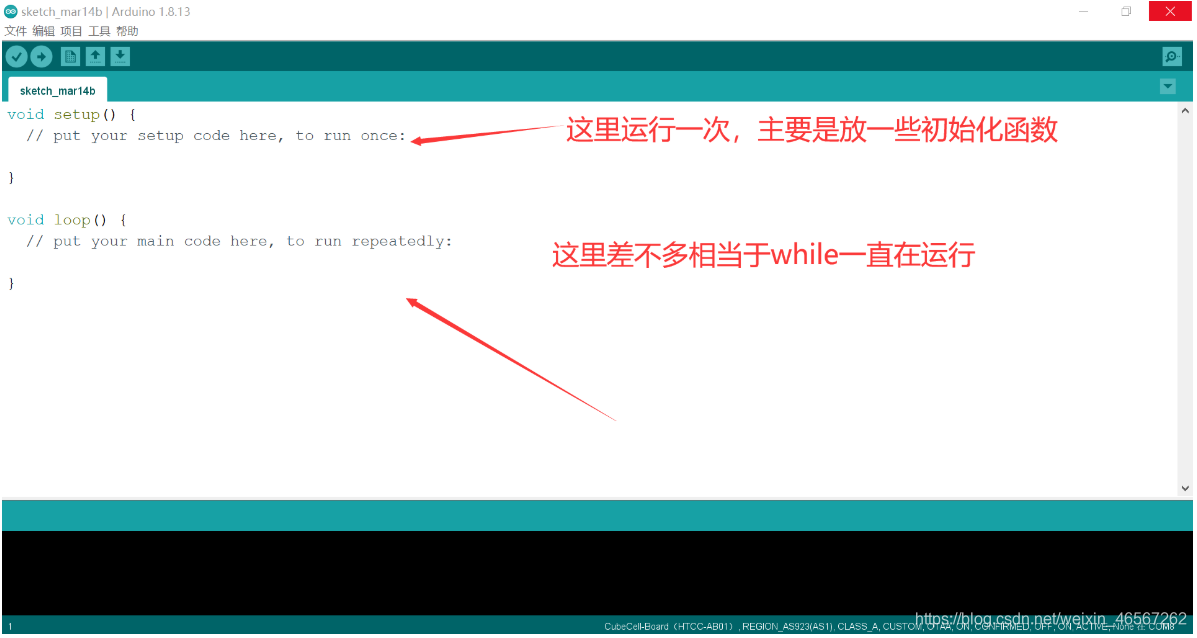

在这里插入图片描述

1、安装CubeCell相关框架

（1）通过Arduino board manager

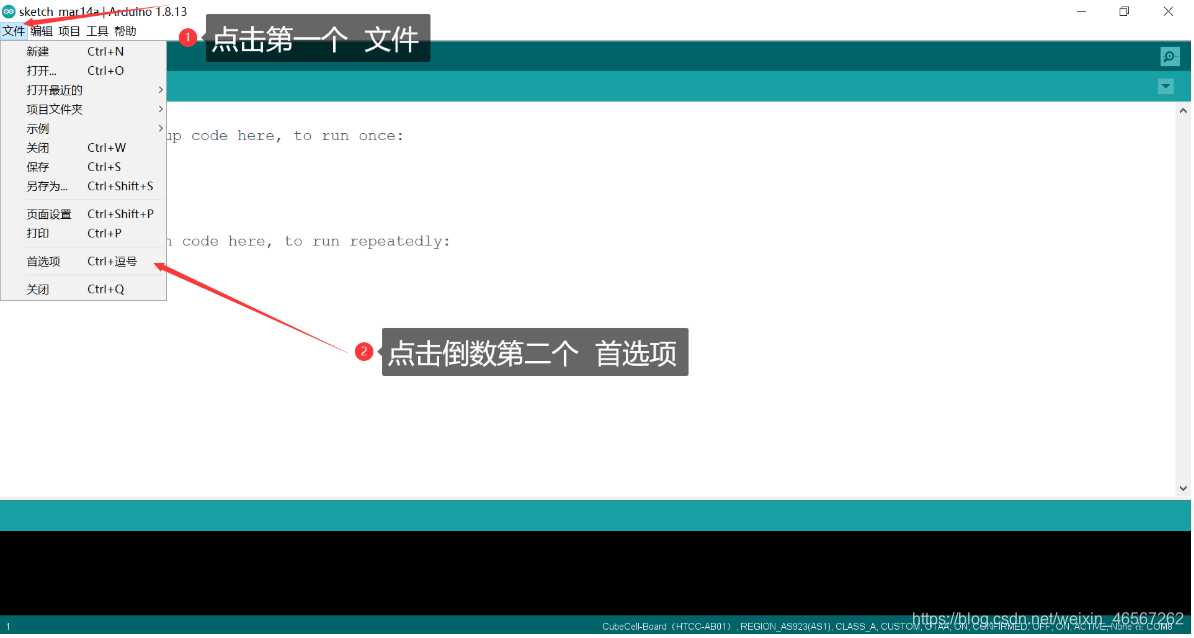

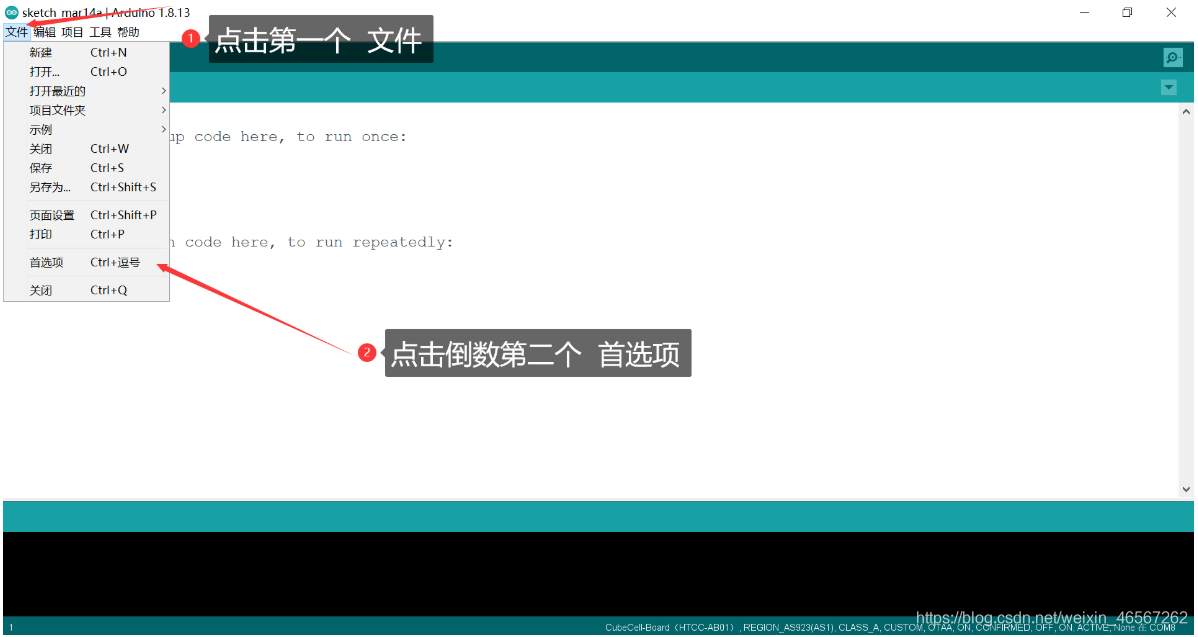

1、打开Arduino IDE , 然后依次点击文件->首选项->

在这里插入图片描述

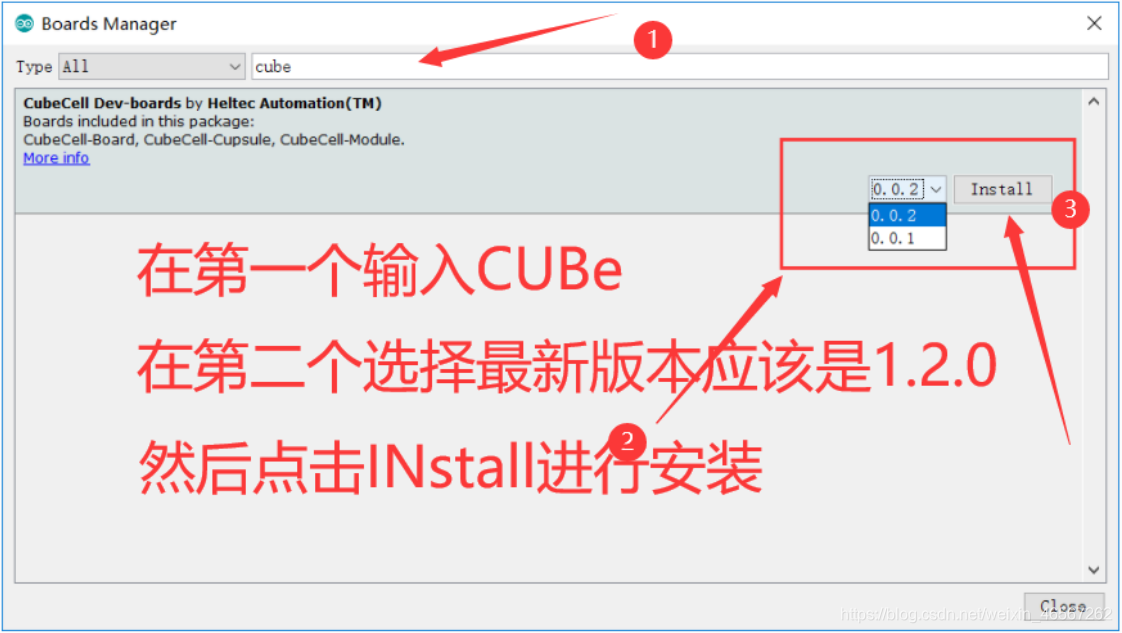

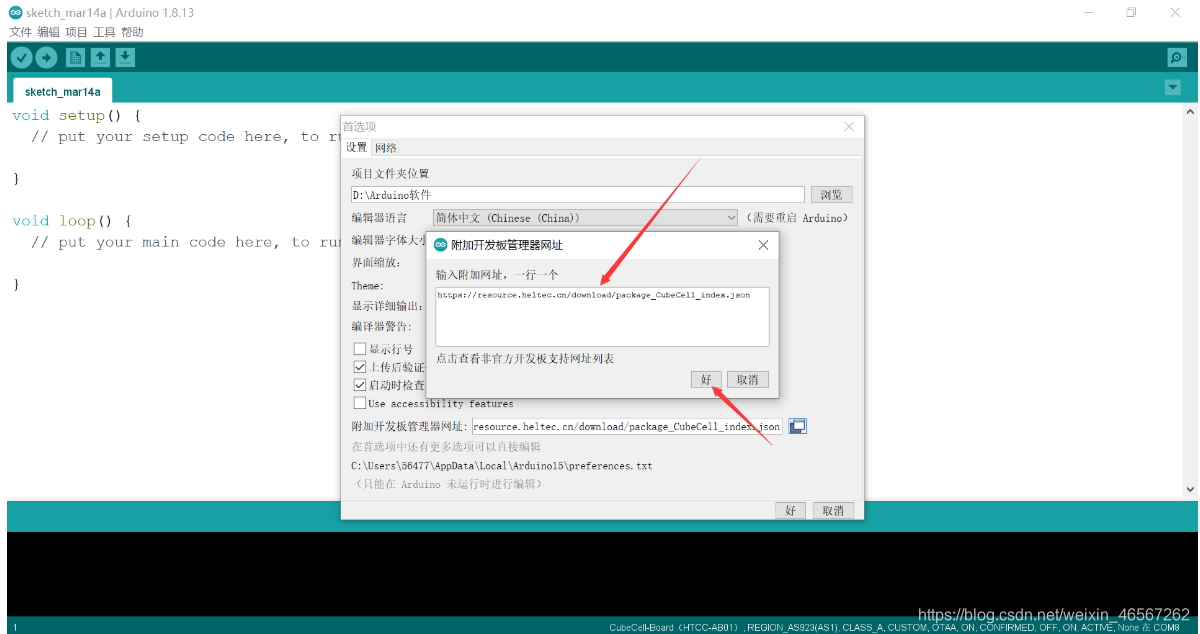

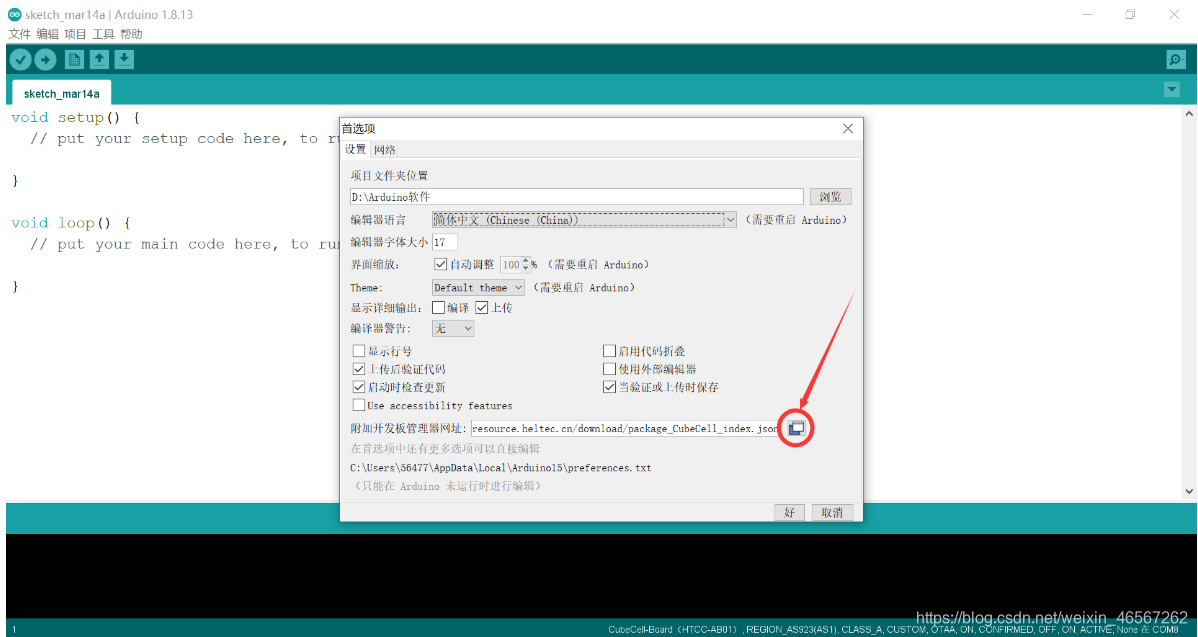

输入以下json url到board manager URLs:：

https://resource.heltec.cn/download/package_CubeCell_index.json

在这里插入图片描述

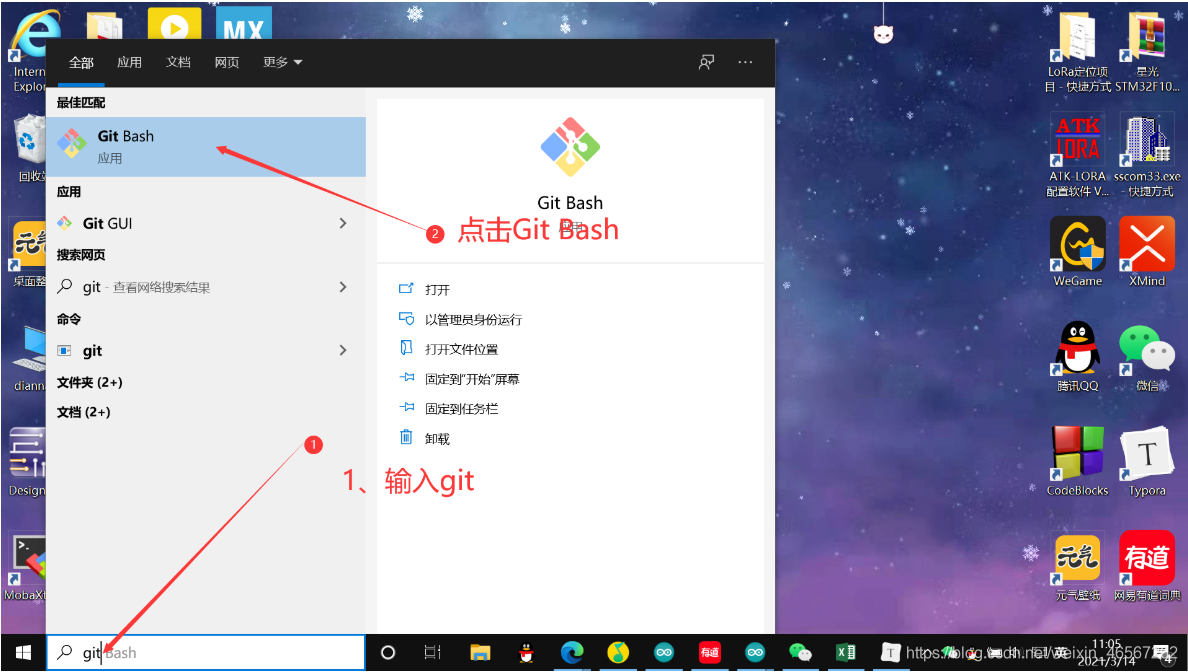

（2）通过GIT

可以尝试以下使用，但是这个下载网址进不去，所以无法下载

在这里插入图片描述

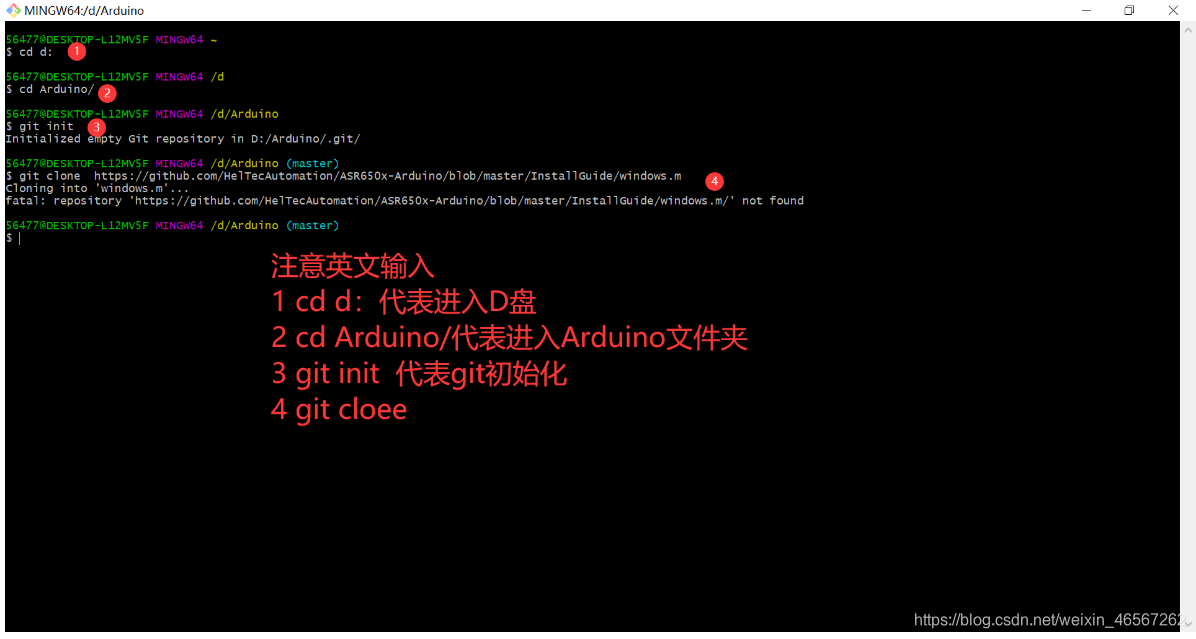

这里下载错误了，应该是我网址复制错误了，就算没有复制错误，这个下载网址也是进不去的，这里复制快捷键Ctrl+V是不能使用的，在这里复制的快捷键是shift+InS，可以自己尝试一下，简单的使用Git；

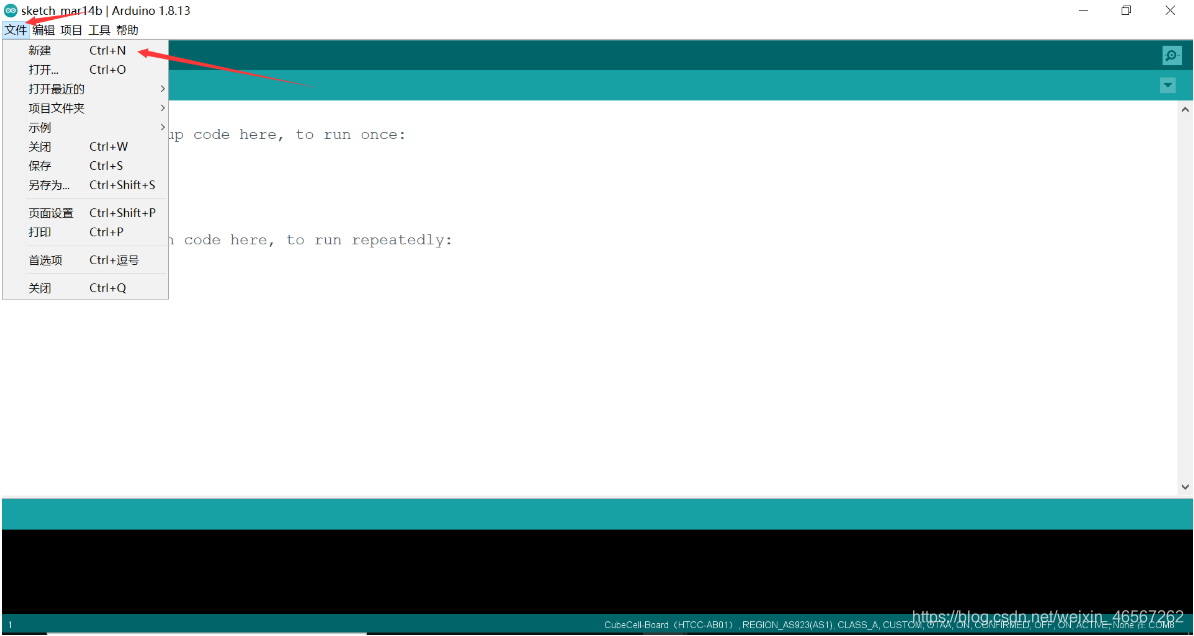

新建一个工程与配置

1、将CubeCell开发板通过一根高质量的Micro-USB‘数据线连接到电脑（这是最常见的无法编译程序的原因）

在这里插入图片描述

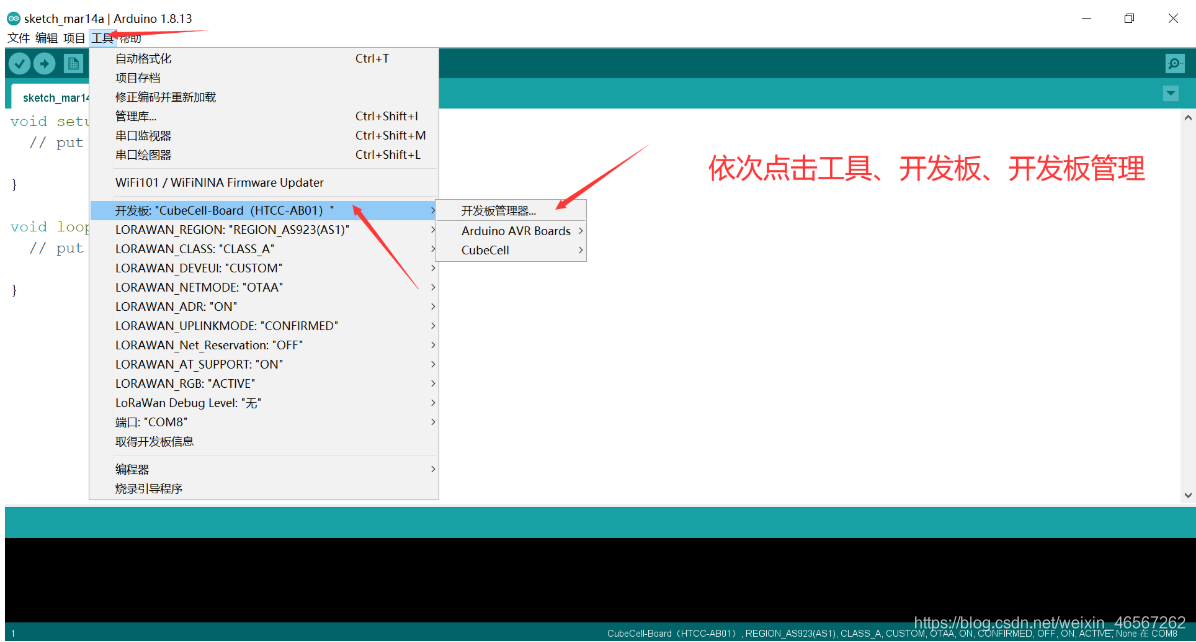

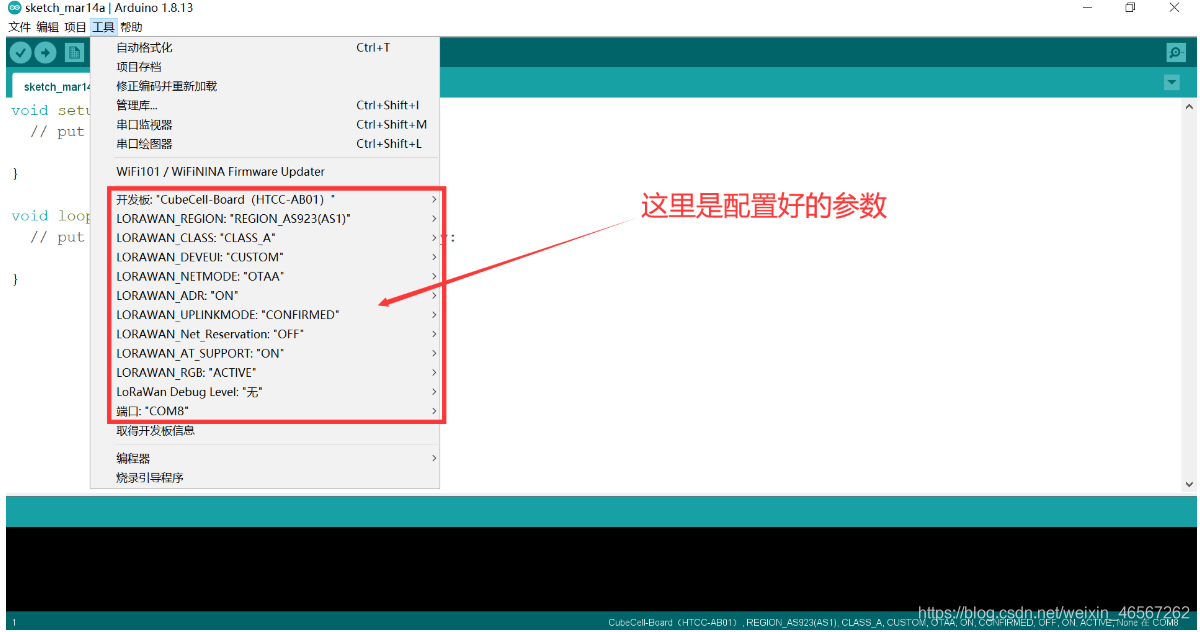

正确的配置工具菜单（下面有图）

Board – 选择正确的硬件连接到电脑；
LORAWAN_REGION – 严格遵守LORAWAN协议区域规定 LoRaWAN™ 1.0.2 Regional Parameters rB;
LORAWAN_CLASS – 现在支持Class A 和 Class C；
LORAWAN_DEVEUI

– LoRaWAN参数
```
DevEUI
```
的来源
- CUSTOM -- 使用.ino文件中devEui数组中定义的值，可以是任何值，但可能与其他序列号冲突。
- Generate by ChipID -- 根据ASR650x的唯一芯片ID生成。
LORAWAN_NETMODE – OTAA or ABP；
LORAWAN_ADR – ON or OFF ADR (自适应数据速率);
LORAWAN_Net_Reservation – 这是LoRaWAN协议之外的功能，仅在OTAA模式下有效。如果启用此选项，则系统复位时不需要再次加入。智能路灯等项目可能有用；
LORAWAN_UPLINKMODE – LoRa上行确认/未确认信息。确认后的消息需要服务器发送下行链路到节点，但有些LoRa服务器下行链路受限（如TTN）。
LORAWAN_AT_SUPPORT – AT命令将提供许多有用的功能，例如，用户可以使用串行端口来配置LoRa节点的DevEui、AppKey或使节点休眠、复位等。
LORAWAN_RGB

– LoRaWAN状态的RGB灯：
- 紫色 -- 入网;
- 蓝色 -- 第一接收窗口;
- 黄色 -- 第二接收窗口;
- 绿色 -- 入网成功.
LoRaWan Debug Level

– 通过串行端口打印LoRaWAN相关信息
- None -- 默认；
- Freq -- 发送/接收频率；
- Freq && DIO -- 发送/接收频率和DIO引脚中断信息。
COM Port – 设备在计算机中的串行端口。

注解：

LORAWAN_Net_Reservation:例如，城市发生大规模停电，恢复供电后，数千台设备同时接入网络，可能导致LoRa网关或服务器故障。启用此功能将避免这种情况。启用LORAWAN_Net_Reservation必须禁用LoRa服务器中的帧计数器（fCnt）。

在这里插入图片描述

设备地址查询

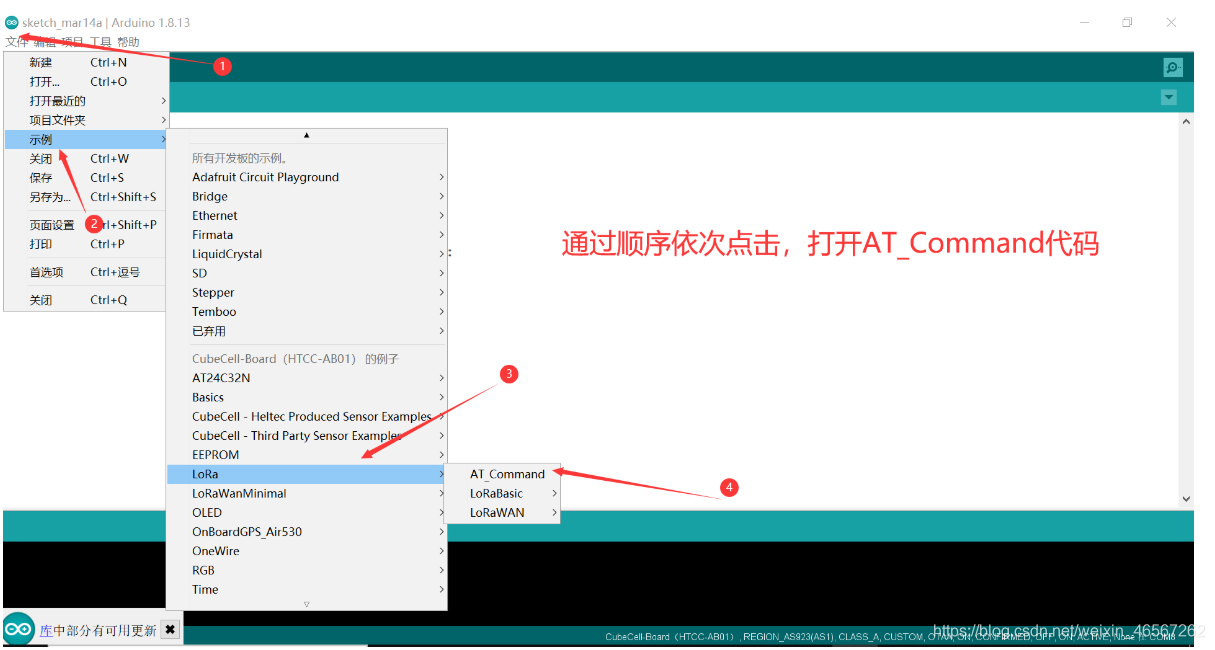

在这里插入图片描述

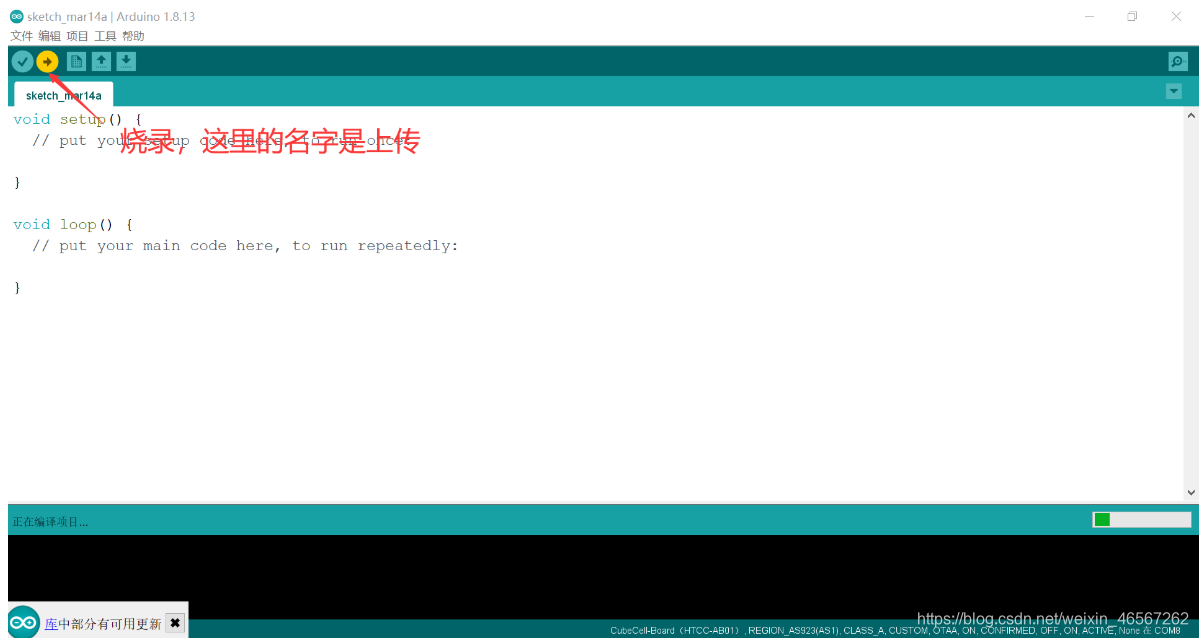

也就是AT指令代码；然后连接板子，进行烧录；

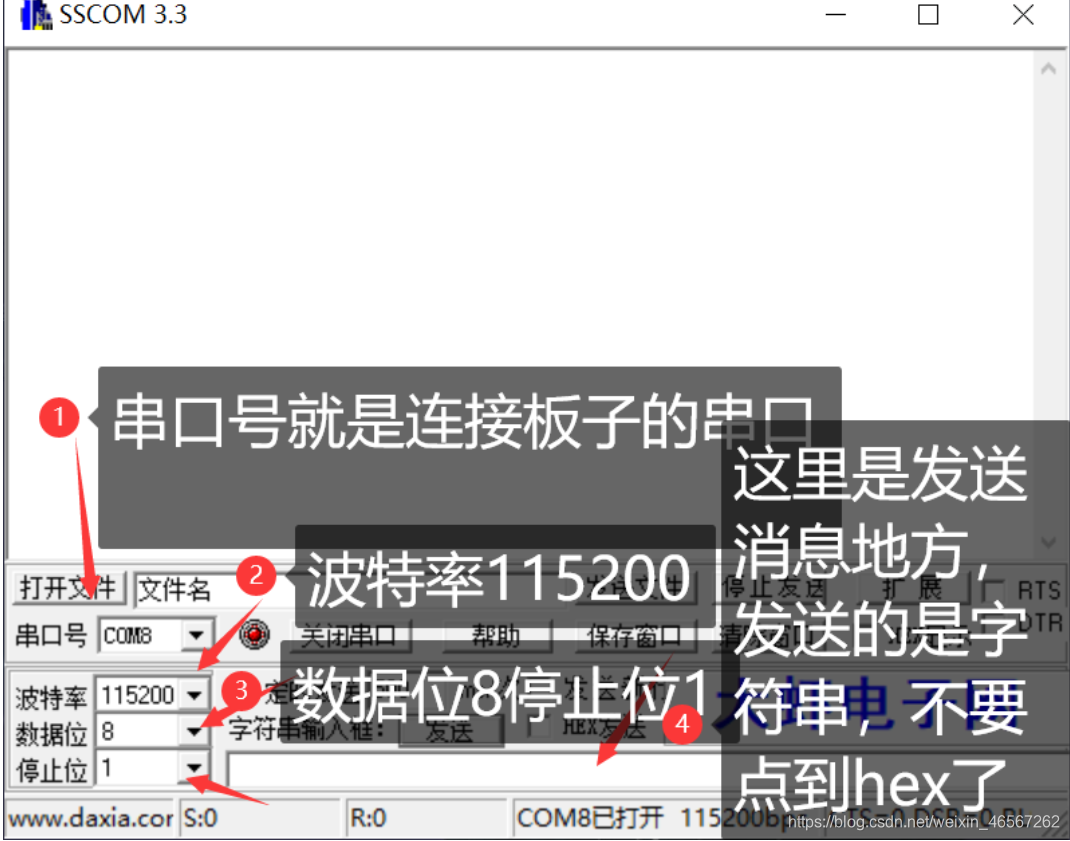

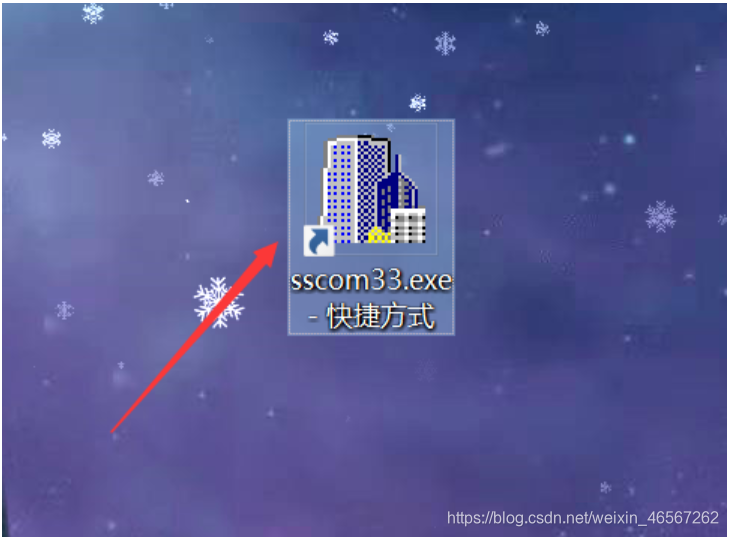

打开串口；

在这里插入图片描述

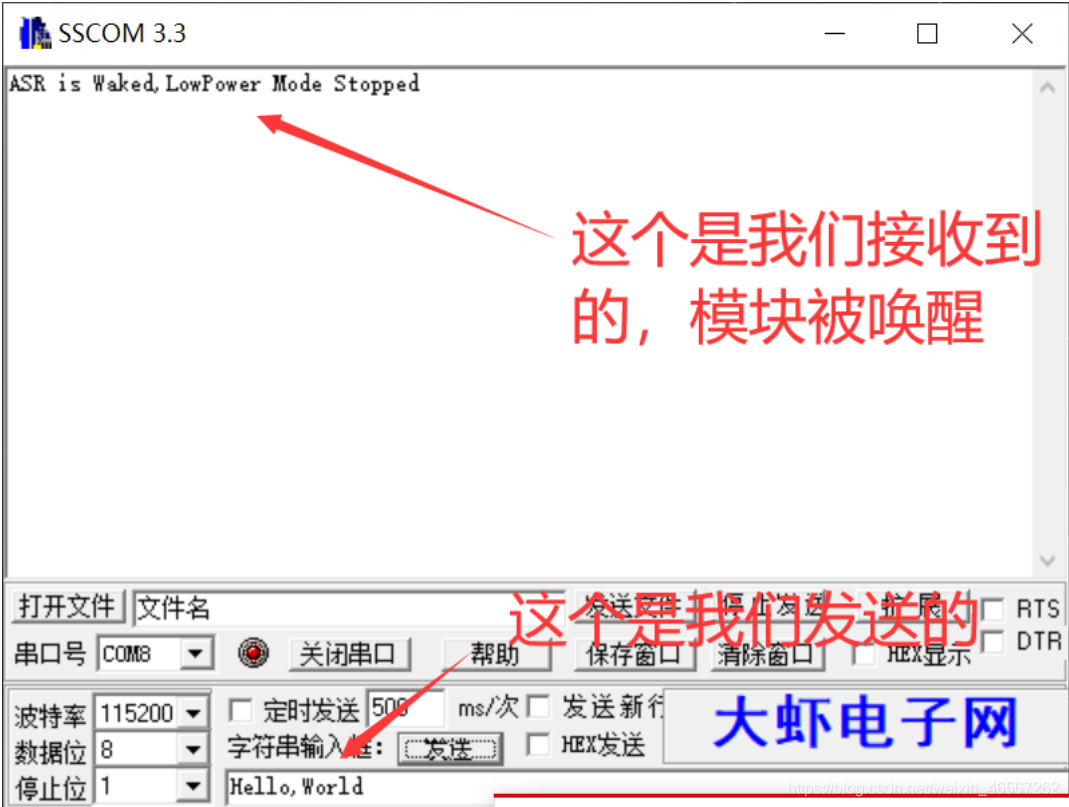

然后我们在发送框中发送“Hello,Word”;进行唤醒

在这里插入图片描述

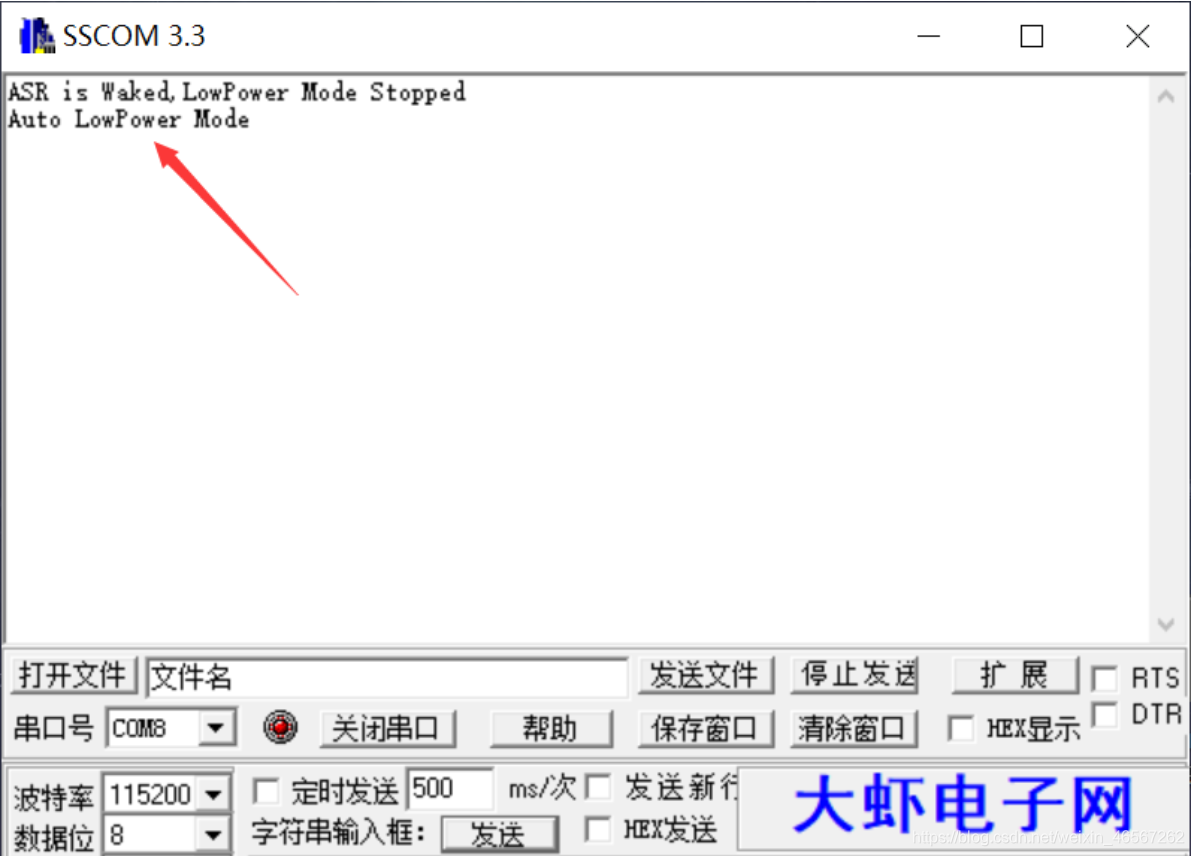

但是如果我们等一段时间没有操作，模块就会进入睡眠模式

在这里插入图片描述

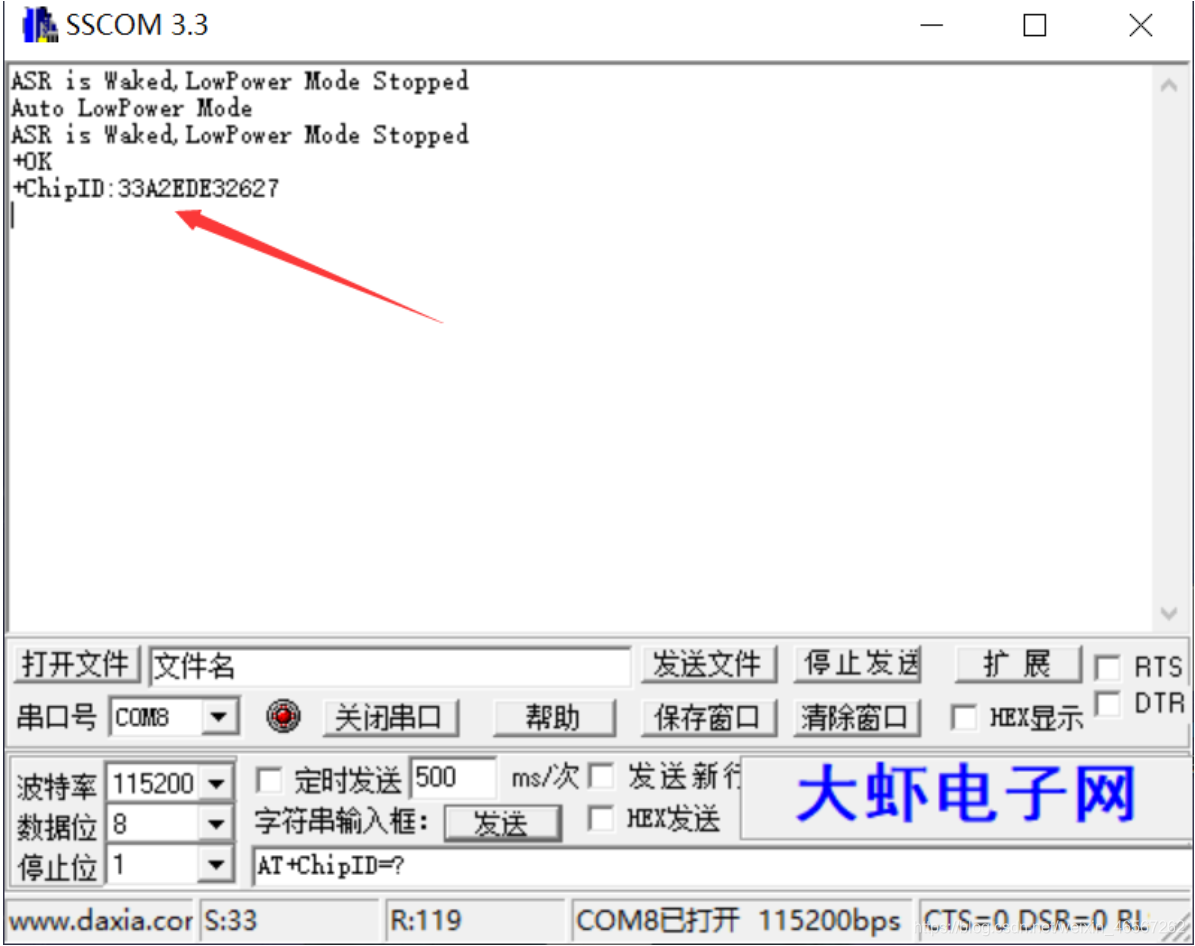

在我们唤醒的期间，发送“AT+ChipID=?”;进行设备地址查询；

这个就是设备地址；

AT指令

AT 即Attention，AT指令集是从终端设备(Terminal Equipment，TE)或数据终端设备(Data Terminal Equipment，DTE)向终端适配器(Terminal Adapter， TA)或数据电路终端设备(Data Circuit Terminal Equipment，DCE)发送的。通过TA，TE发送AT指令来控制移动台(Mobile Station，MS)的功能，与GSM 网络业务进行交互。用户可以通过AT指令进行呼叫、短信、电话本、数据业务、传真等方面的控制。90年代初，AT指令仅被用于Modem操作。没有控制移动电话文本消息的先例，只开发了一种叫SMS BlockMode的协议，通过终端设备(TE)或电脑来完全控制 SMS。几年后，主要的移动电话生产厂商诺基亚、爱立信、摩托罗拉和HP共同为GSM 研制了一整套AT指令，其中就包括对SMS的控制。AT指令在此基础上演化并被加入GSM 07．05标准以及现在的GSM07．07标准，完全标准化和比较健全的标准。如：对SMS的控制共有3种实现途径：最初的Block Mode；基于AT指令的Text Mode；基于AT指令的PDU Mode。到现在PDU Mode已经取代BlockMode，后者逐渐淡出。GSM 模块与计算机之间的通信协议是一些AT指令集，AT指令是以AT作首，字符结束的字符串，AT指令的响应数据包在中。每个指令执行成功与否都有相应的返回。其他的一些非预期的信息(如有人拨号进来、线路无信号等)，模块将有对应的一些信息提示，接收端可做相应的处理。

GSM模块，是将GSM射频芯片、基带处理芯片、存储器、功放器件等集成在一块线路板上，具有独立的操作系统、GSM射频处理、基带处理并提供标准接口的功能模块。GSM模块根据其提供的数据传输速率又可以分为GPRS模块、EDGE模块和纯短信模块。短信模块只支持语音和短信服务。GPRS，可说是GSM的延续。它经常被描述成“2.5G”，也就是说这项技术位于第二代（2G）和第三代（3G）移动通讯技术之间。GPRS的传输速率从56K到114Kbps不等，理论速度最高达171k。相对于GSM的9.6kbps的访问速度而言，GPRS拥有更快的访问数据通信速度，GPRS技术还具有在任何时间、任何地点都能实现连接，永远在线、按流量计费等特点。EDGE技术进一步提升了数据传输的速率到384K-473K，被称为”2.75G”，数据传输速率更2倍于GPRS。目前，国内的GSM网络普遍具有GPRS通讯功能，移动和联通的网络都支持GPRS，EDGE在部分省市实现了网络覆盖。
